Лада 2114 Паровая Бричка › Бортжурнал › Удаление адсорбер

Давно мне не давал покоя этот адсорбер, не изза того что мешался или портил эстетический вид. А банально он пришел в негодность, покупать новый по мне так это выкинутые деньги, тем более было избыточное давление в баке что говорит о проблеме в системе циркуляции паров бензина. Замена сепаратора и клапанов не привело к удовлетворительному эффекту, хотя стало чуть лучше. Зимой запаха совсем нет, только при открытие топливно заливной крышки происходил пшик. В теплое время года давление увеличивается и появляется уже запах бензина в салоне. Есть способ как можно просто решить эту проблему; просверлить в крышке отверстие для стравливания воздуха или не закручивать ее до конца. Но это все для ленивых, а я пошел другим путем. Давайте разберемся для начала как устроена заводская топливная схема

На схеме видно как из бака выходит шланг к сепаратору (9) от него уже к предохранительному клапану (8) и гравитационному клапану (7). Дальше через трубку трасса следует к двухходовому клапану (5) и адсорберу (4). Причина запаха бензина как раз в неисправности системы 9,8,7. Замена последних не всегда приводит к улучшению ситуации. Теперь мы знаем если отсоединить адсорбер то проблема с запахом не уйдет, для этого нам надо переделать и кольцо клапанов вокруг сепаратора. После переделки система у меня будет выглядеть вот так

На мой взгляд это намного правильней чем просто отключить адсорбер и на шланг прицепить топленный фильтр от карбюраторной топливной системы.

Теперь к делу, последнее фото на память ( когда начинал работы светило солнышко, но это уже не важно)

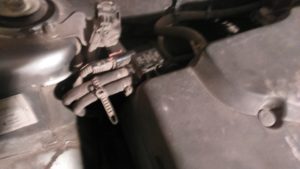

Снимается он довольно просто и быстро, у меня же стоит распорка стоек, что создало некую проблему с его извлечение. Проводку от клапана продувки адсорбера спрятал под блок предохранителей, тут с завода имеется окошко с защитным кожухом

Дальше отсоединяем оставшиеся шланги, самым сложным было отсоединить шланг который идет к сепаратору, заводской хомут прокручивало, но с помощью какой то силы его удалось снять

Для эстетики нужно найти колпачок какой, но это в другой раз

При демонтаже шланг порвался, за столь долгое время он высох и стал хрупким. Теперь самое интересное, что делать с дросселем, идти по пути обрезать шланг и в крутить в него болт меня совсем не устраивало, поэтому искал другие пути. А решение оказалось довольно простым, это колпачок от BMW 11 61 1 727 176, он идеально подошел на дроссель, для лучшей уверенности прикрутил хомут

Под капотом мы закончили переходим к баку, открутив край бампера перед нами образовался клубок грязи

Быстро все отчистив и отрезав лишнее, соединил систему как на схеме выше, перед этим покрасил в красный спортивный цвет двухходовой клапан, а то белый не по канону

Теперь надеюсь запаха бензина не будет

Трубку которая идет от «сепаратора» в мотор аккуратно заправил как была, снимать ее не вижу смысла, тем более без ямы это явно не получится. После поездки проблема с давление в баке была решена, вентиляция работает «правильно», конечно можно было снять и сам сепаратор, но он делу не мешает. К сожалению выявился маленький нюанс, загорелся чек на приборке, надо заехать к электрику и отключить в прошивке клапан адсорбера

Как проверить клапан адсорбера

Если после проверки оказалось, что адсорбер находится в более-менее работоспособном состоянии, то имеет смысл проверить его электромагнитный клапан продувки. Сразу стоит оговориться, что у некоторых машин, в силу их конструкции, некоторые действия будут отличаться, присутствовать или отсутствовать некоторые из них, однако в целом логика проверки всегда будет оставаться одинаковой. Итак, для проверки клапана адсорбера необходимо выполнить следующие действия:

Клапан адсорбера

Визуально проверить целостность резиновых шлангов, входящих в систему улавливания паров топлива, в частности, непосредственно подходящих к клапану. Они обязательно должны быть целыми и обеспечивать герметичность системы.
Отключить минусовую клемму с аккумуляторной батареи. Делается это для предотвращения ложного срабатывания диагностики системы и занесении в электронный блок управления сведений о соответствующих ошибках.
Снять поглотитель (обычно он находится в правой стороне двигателя, в районе установки элементов воздушной системы, в частности, воздушного фильтра).
Отключить электрическое питание самого клапана. Делается это путем снятия с него электрического разъема (так называемой «фишки»).
Отключить от клапана входной и выходной воздушные шланги.
С помощью насоса или медицинской «груши» необходимо попытаться вдуть воздух в систему через клапан (в отверстия для шлангов)

При этом важно обеспечить герметичность подачи воздуха. Для этого можно воспользоваться хомутами или плотной резиновой трубкой.
В случае, если с клапаном все в порядке, то он будет закрыт и воздух через продуть не удастся

В противном случае его механическая часть вышла из строя. Можно попытаться восстановить его, однако удается это далеко не всегда.
Необходимо от блока питания или аккумуляторной батареи с помощью проводов подать на контакты клапана электрический ток. В момент замыкания цепи вы должны услышать характерный щелчок, который сигнализирует о том, что клапан сработал и открылся. Если этого не произошло, то возможно вместо механической поломки имеет место электрическая, в частности, перегорела его электромагнитная катушка.
При подключенном к источнику электрического тока клапане необходимо попытаться вдуть в него воздух указанным выше способом. Если он исправен, а соответственно и открыт, то это должно получиться без проблем. Если же прокачать через воздух не получается, то клапан вышел из строя.
Далее нужно сбросить с клапана питание, при этом снова будет щелчок, сигнализирующий о том, что клапан закрылся. Если это произошло, значит, клапан рабочий.

Также клапан адсорбера можно проверить с помощью многофункционального мультиметра, переведенного режим омметра — прибора по измерению значения сопротивления изоляции электромагнитной обмотки клапана. Щупы прибора необходимо расположить на выводах катушки (местах, где к нему подключаются провода, идущие от электронного блока управления, существуют различные конструкторские решения), и проверить сопротивления изоляции между ними. У нормального, исправного, клапана это значение должно находиться приблизительно в пределах 10…30 Ом или незначительно отличаться от этого диапазона. Если значение сопротивления маленькое — значит, имеет место пробой электромагнитной катушки (короткое межвитковое замыкание). Если же значение сопротивления будет очень большое (исчисляемое в кило- и даже мегаомах), то имеет место разрыв электромагнитной катушки. И в том и в другом случае катушка, а значит, и клапан, будет непригодна для использования. Если она запаяна в корпус, то единственным выходом из ситуации будет полная замена клапана на новый.

Обратите внимание, что у некоторых автомобилей допускается высокое значение сопротивления изоляции на катушке клапана (в частности, до 10 кОм). Уточняйте эту информацию в мануале к вашему автомобилю.. Таким образом, чтобы знать, как проверить, исправен ли клапан адсорбера, необходимо его демонтировать, и проверить в гаражных условиях

Главное при этом знать, где находятся его электрические контакты, а также выполнить механическую ревизию устройства

Таким образом, чтобы знать, как проверить, исправен ли клапан адсорбера, необходимо его демонтировать, и проверить в гаражных условиях. Главное при этом знать, где находятся его электрические контакты, а также выполнить механическую ревизию устройства.

Неисправности и как проверить клапан продувки адсорбера Лады Приора

Каждый последующий выпуск модели инжекторных машин Приора имеет какое-то новшество или усовершенствование деталей двигателя или дизайнерского оформления салона. Вот и серия 2112 дополнилась адсорбером.

«Экологический пост» – сборщик отработанных паров топлива. Количество их колеблется в зависимости от марки бензина. Своевременная очистка также способствует меньшему расходу горючего. Сам процесс происходит, когда двигатель не работает. Адсорбер представляет собой маленькую пластиковую коробочку, заполненную активированным углем, поэтому и цвет у нее черный. Увидеть ее можно возле бензобака, с которым она соединяется трубочками.

Отработанные газообразные вещества проходят через этот фильтр, а затем возвращаются в бензобак после продувки клапаном, который путем конденсирования осаждает грязные пары, а часть уже очищенного топлива возвращается в бензобак по патрубкам. Вот вам и выгода, хоть и небольшая, но 1% – тоже деньги! В атмосферу уже выходит более чистый газ. От маленького клапана зависит работа главного органа машины – двигателя. Он спасет мотор от загрязнения.

Что такое адсорбер в машине, для чего он необходим и где расположен?

Сегодня действует европейский стандарт экологии «Евро-3», согласно которого запрещен выброс в атмосферу углеводородных паров, возникающих при сгорании топлива. Для реализации такой задача как раз и было разработано специальное устройство — адсорбер.

Название прибора произошло от слова адсорбент (впитывающего состава). Узел монтируется в топливной системе транспортного средства с целью поглощения вредных паров, возникающих в процессе испарения топлива.

Абсорбент — активированный уголь, которым наполнен резервуар. Именно он впитывает вредные вещества в момент, когда мотор не работает. В противном случае пары засасываются в трубу впуска и сжигаются в двигателе вместе с горючей смесью.

Такая особенность способствует росту КПД автомобиля. Получается двойной эффект — в атмосферу попадает меньше вредных паров и экономится горючая смесь.

Адсорбер — фильтрующий элемент, который со временем загрязняется, его эффективность снижается.

Главный признак неисправности — «шипение» в момент выкручивания крышки топливного бака. Это происходит из-за того, что топливным парам некуда деваться, и они всеми силами «рвутся» наружу.

Месторасположения адсорбера различается в зависимости от марки и модели автомобиля. Так, в автомобилях ВАЗ устройство принимает форму черной банки, имеющей цилиндрическую форму. Находится устройство часто с правой стороны по ходу движения, в ближнем углу (возле фары).

Но для каждой модели производитель определяет место расположения устройства индивидуально.

К примеру, в ВАЗ 21099 инжектор абсорбент расположен так.

Принцип работы адсорбера в автомобиле: система EVAP

Прежде всего, нужно понять, что «абсорбер» это решение, которое предполагает поглощение всем объемом, тогда как «адсорбер» предполагает распределение по поверхности. Если точнее, ошибочно называть устройство для поглощения паров топлива «абсорбер» (absorber) или  фильтр абсорбера в автомобиле.

На самом деле, если речь заходит о том, что такое абсорбер в машине,  тогда нужно отметить, что в авто стоит «адсорбер» (adsorber), так как «абсорбер» использовать для решения поставленной перед этим устройством задачи попросту нельзя.

Итак, еще раз отметим, в автомобиле устройство правильно называется АДсоребр, клапан адсорбера и т.д. Идем далее. Установка  адсорбера является обязательной для современных авто. Более того, адсорбер в машине должен стоять согласно законам многих стран, где действует стандарт Евро 2 и выше.

При этом каждый автовладелец должен знать назначение адсорбера, устройство, а также характерные и распространенные признаки его неисправности. Если просто, адсорбер в автомобиле это угольный фильтр, который не позволяет парам бензина из бака попадать в атмосферу.

Результатом его работы становится отсутствие запаха бензина (особенно летом) возле авто и в салоне, лучшая экологичность, повышение безопасности и т.д. Общее устройство адсорбера включает в себя следующие элементы:

• сепаратор паров бензина;
• адсорбирующий элемент в виде емкости с адсорбирующим веществом;
• вентиляционный клапан;
• электромагнитный клапан продувки адсорбера, который стоит между адсорбером и впускным коллектором;
• шланги и трубопроводы, соединяющие адсорбер с бензобаком, впускным коллектором и атмосферой.

Если просто, вся система EVAP работает следующим образом:

• • Когда мотор заглушен, в топливном баке происходит испарение бензина, пары поднимаются и накапливаются у горловины;
  • Возле горловины установлен сепаратор, отделяющий жидкую составляющую, которая оседает в виде конденсата и далее по отдельным трубками стекает обратно в бензобак;
  • Оставшиеся пары, не осевшие в сепараторе, через пароотвод попадают в адсорбер, где и собираются на поверхности адсорбента.
  • После запуска ДВС и при выходе на определенные обороты мотора срабатывает электромагнитный клапан продувки адсорбера. Данный клапан не работает, когда мотор находится в режиме холостых оборотов.

• Далее через вентиляционный клапан за счет разрежения на адсорбирующий элемент подается воздух (между впускным коллектором и атмосферой), что позволяет реализовать продувку адсорбера.
• Затем воздух, а также пары бензина из адсорбера поступают во впускной коллектор и далее в камеру сгорания двигателя. ЭБУ мотором учитывает данную особенность, корректируя рабочую топливно-воздушную смесь.

Для чего его убирают некоторые автомобилисты?

Многие автолюбители принимают решение убрать работоспособный адсорбер, считая его ненужным элементов в автомобиле. При этом обосновать действия могут не все автолюбители.

Одни водители уверены, что наличие адсорбера приводит к снижению динамики машины, другие — к росту «прожорливости» транспортного средства, а третьим такое устройство и вовсе кажется лишним.

Есть и такая категория автолюбителей, которые убирают устройство в случае его поломки и уже не возвращают новый элемент на место. Причина — дороговизна адсорбера, о которой упоминалось выше.

Работа по отбрасыванию адсорбера (при знании некоторых аспектов) занимает не более 5 минут. Все, что требуется — надеть фильтр тонкой очистки на трубку от сепаратора.

В этом случае топливные пары направляются в атмосферу. При этом трубка от клапана перекрывается, а программа ЭБУ корректируется. Если не выполнить последнее действие, то появляется ошибка.

Сколько служит адсорбер и каковы первые признаки его неисправности?

Как и любое другое устройство, адсорбер не «бессмертен» и рано или поздно ломается. Его ресурс зависит от многих факторов — частоты эксплуатации автомобиля, качества топлива и так далее.

Определить неисправность изделия визуально нереально. Но существует ряд признаков, которые сигнализируют о проблеме почти сразу после ее появления.

Среди таких признаков стоит выделить:

1. Повышенное давление в баке, которое проявляет себя «шипением» при откручивании крышки емкости с топливом. Причина явления — накопление паров, которым некуда уходить.
2. Плавание оборотов автомобиля на «холостых». Сложность в том, что причин здесь много, да и проявляет себя неисправность реже. Игнорировать проблему все равно не стоит. Вопрос с «плаванием» оборотов на «холостых» стоит рассмотреть отдельно. Для проверки подозрений необходимо отбросить трубку, которая ведет от коллектора к клапану, и установить заглушку (альтернатива — перегнуть или перетянуть трубку). Если неисправность не пропадает, то высока вероятность загрязнения адсорбера.
3. Снижение динамики во время набора скорости. Эта проблема объясняется падением производительности топливной помпы по причине недостатка разряжения в емкости с топливом.
4. «Молчание» клапана. Опытные автолюбители знают, что в процессе разгона работа клапана легко диагностируется — он начинает постукивать или клацать. Если этого нет, то неисправность скоро себя проявит.

В упомянутых ситуациях единственно правильно решение — поменять неисправный узел и поставить новый адсорбер. При этом выполнение работ занимает не больше 15 минут (последовательность действий при замене рассмотрена ниже).

Составные части

По сути это большая пластиковая банка, внутри находится активированный уголь, ведь именно этот состав прекрасно борется с парами бензина. Основные части можно описать так:

• Сепаратор + клапан гравитации
• Датчик давления
• Фильтрующая часть (обычно из угля)
• Соединительные трубки
• Электромагнитный клапан

Как видите абсолютно ничего сложного. Сепаратор — служит для улавливания части бензина, после отправляет их обратно в бак. Клапан гравитации – практически никогда не используется, однако он нужен в экстренных ситуациях, например при авариях, он предотвращает переливы топлива из бака (например, когда автомобиль перевернулся).

Датчик давления . очень нужная вещь – он контролирует давление паров бензина внутри бака, при необходимости открывается и сбрасывает его, не давая конструкции повредиться.

Фильтрующая часть – как я писал сверху, большая банка, в который насыпан угольный порошок, в достаточно крупных гранулах. Делается это для того чтобы пары могли беспрепятственно проходить и конденсироваться.

Соединительные трубки – нужны для соединения всех основных частей, фильтров, датчиков и клапанов, думаю это понятно.

Электромагнитный клапан – служит для переключения режимов улавливания паров бензина, про него мы поговорим подробнее чуть ниже.

Можно ли убрать

Некоторые автомобилисты пренебрегают экологическими стандартами и убирают клапан адсорбера. Слова в принципе такие – «да зачем он мне нужен, машина стала медленнее, расход стал больше, вообще выкину его». Но реально, а можно ли это делать? Не будет ли от этого хуже автомобилю?

Стоит понимать, что исправная система, вообще никак не влияет на работу двигателя, а даже экономит немного топлива, ведь пары которые остались в основном корпусе затем дожигаются в двигателе, конечно ждать что экономия будет огромной не стоит, но несколько километров пробега получается.

Убирать, конечно можно, автомобилю попросту на это «ВСЕРАВНО»! Даже будет лучше, ведь испарение из бака не будет конденсироваться (очищаться), а проходить на прямую в атмосферу. То есть вы как бы удаляете все банки – клапана и даете, открытый приток воздуха до бака.

Физически это делают так – на шланг от сепаратора вешают фильтр тонкой очистки от карбюраторного ВАЗ, пары бензина уходят в атмосферу. Шланг от клапана адсорбера, перекрывают, прошивают двигатель (чип-тюнинг ), иначе появится ошибка, вот и все!

• Например, в салоне зачастую будет пахнуть бензином, испарения пойдут (зачастую) именно в него.
• Атмосфера загрязняется легкими углеводородами
• Будет присутствовать стойки запах бензина рядом с авто (хотя это спорно)

• Освобождается место в подкапотном пространстве, банка занимает достаточно много места
• Уходит неустойчивая работа на холостом ходу
• Не нужно платить большие деньги за новый адсорбер и его клапан

Мне кажется система достаточно полезная, лично меня зачастую раздражало — когда в карбюраторной машине воняло бензином, откуда только можно. Надышишься и голова потом болела, эта система позволяет избегать этого, немного экономит топливо и не загрязняет атмосферу.

НА этом заканчиваю, думаю моя статья была вам полезна, читайте наш АВТОБЛОГ, подписывайтесь на канал.

Вопрос экологии давно стоит ребром перед крупнейшими производителями автомобилей при этом результат достигается многими нововведениями. Среди них — установка адсорбера в автомобиле.

Какие функции несет это устройство? Где оно находится? В чем преимущества и недостатки? Эти и ряд других вопросов требуют рассмотрения в более детальном разрезе.

Как отключить или удалить адсорбер на машине и нужно ли перепрошивать ЭБУ?

Нужно понимать, что при удалении адсорбера отключается электромагнитный клапан, который напрямую связан с контролером и управляется последним.

Это приведет к появлению ошибки p0443, про которую мы уже упоминали выше. Также глушатся трубки, в частности та, которая идет к впускному коллектору.

В чем недостаток такого отключения?

Дело в том, что через трубку, которая идет к впускному коллектору, воздух подсасывается постоянно, даже в режиме холостого хода происходит, так называемая, малая продувка адсорбера. На высоких оборотах от 1500 – 2000 и выше — большая продувка.

Если заглушить патрубок, что многие и делают, определенное количество воздуха не будет поступать во впускной коллектор минуя ЭБУ, но последний их все равно учитывает.

Т.е., контролер учитывает один объем воздуха, а реально заходит другой (меньший). В результате количество топлива формируется ЭБУ исходя из большего количества воздуха, чем поступает. Приводит это к переобогащению топливовоздушной смеси.

В итоге двигатель работает некорректно, потому что смесь постоянно переобогащается там, где это нужно и не нужно, повышается расход топлива.

Также стоит поговорить и про переходной режим работы мотора, который может проявить себя при подъезде к перекрестку, светофору, лежащему полицейскому, в момент, когда сбрасывается газ.

В этот момент может произойти провал — снижение оборотов ниже холостых. Мотор как бы захлебывается, ему не хватает воздуха, причина — переобогащенная смесь. Через несколько секунд ситуация решается за счет электроники.

Поэтому правильным будет отключить адсорбер следующими способами:

1. После удаления устройства в трубку, которая идет напрямую мимо ДМРВ установить жиклер диаметром 1 мм. Это хоть частично, но решит проблему, так как поступать будет дозированно только воздух без паров бензина.
2. Перепрашивается ЭБУ (сложно). При невозможности убрать ошибку Check может понадобиться чип-тюнинг двигателя, а это дорого.
3. Демонтаж всей системы кроме электромагнитного клапана, который работает в холостую.
4. Установкой резистора (эмуляция клапана) в электрическую цепь на 200 – 250 Ом и 2 ватта. Для этого сгибаем ножки резистора и вставляем в фишку клапана. Закрепляем все изолентой. Но не всегда это помогает.

Как отключить адсорбер на ВАЗ 2110, 2112, 2114

Учитывая рекомендации выше делаем следящее:

1. Отключите разъем питания от клапана.
2. Отсоедините все патрубки от адсорбера и демонтируйте последний вместе с креплением.
3. Закрепляем клапан в месте, куда достанет штекер с проводами и патрубки.
4. На нижний штуцер подключите шланг с топливным фильтром (смотрите фото ниже).
5. К торцевому верхнему штуцеру – подключаем патрубок, идущий к впускному коллектору.
6. На патрубок, идущий в бак, одеваем еще один фильтр, аналогичный первому.

При такой схеме, когда клапан открывается в систему заходит чистый воздух, правда без паров бензина.

Исключаем клапан

Этот способ еще проще. Все демонтируем, включая и клапан. На патрубок, идущий из бензобака, одеваем топливный фильтр, а патрубок, идущий к впускному коллектору, глушим болтом с хомутом.

Последствия такого способа описаны выше, но этот способ тоже имеет право на жизнь.

Что касается Приоры, Гранты, Лада Ларгус, Газели и других автомобилей, то отключается absorber у них аналогичными способами, которые описаны выше.

Toyota Chaser

Стоит рассмотреть одну из иномарок, к примеру, Toyota Chaser.

Принцип отключения схожий с предыдущими:

1. Найдите клапан адсорбера. Он находится возле датчика массового расхода воздуха на корпусе воздушного фильтра.
2. Отключите от него фишку с проводами и все патрубки (может загореться Check на панели приборов).
3. Найдите адсорбер, отсоедините от него патрубки и заглушите.
4. Отсоедините от дроссельного узла патрубок, идущий к клапану, и заглушите его болтом с хомутом.
5. На патрубок, идущий к баку, оденьте топливный фильтр от карбюраторного ВАЗа.

В чем подвох перепрошивки с Евро 4 на Евро 2

Многие перепрашивают ЭБУ с Euro-4 на Euro-2, как правило делают это при удалении катализатора и установки обманки. В этот момент может произойти (специально или случайно) отключение клапана адсорбера и ЭБУ не управляет последним и никак его не контролирует.

В итоге при неисправности клапана двигатель будет работать с перебоями, а ошибка не высветился на панели приборов. Чтобы в этом убедиться отключите клапан и понаблюдайте за работой мотора.

Если версия подтвердилась, заглушите патрубки адсорбера и отключите клапан, контролер все равно им не управляет.

Устройство адсорбера, совместно с какими устройствами он работает

Устройство для поглощения вредных паров топливной смеси состоит из следующих компонентов:

• адсорбирующего состава (активированного угля);
• гравитационного (электромагнитного) клапана;
• сепаратора;
• продувочного клапана;
• трубки для слива топлива;
• шланга для отвода пара.

Основой конструкции является адсорбер, в задачу которого входит сбор вредных паров, которые отходят от топливного бака, и исключение их попадания в атмосферу.

При этом адсорбер объединятся с:

1. Топливным баком;
2. Коллектором впуска;
3. Атмосферой (через отдельный клапан, установленный на воздушном фильтре или на входе в устройство).

Клапан системы представляет собой исполнительные механизм, объединяющий адсорбер и коллектор впуска.

Замена датчика адсорбера и его проверка

Для проверки и замены датчика адсорбера на Приоре потребуются мультиметр и отрезки проводов.

Для начала снимаем и проверяем адсорбер, для этого подготавливаем к работе автомобиль и, освободив фиксатор, отсоединяем колодку связки проводов от клапана продувки. Щуп мультиметра со знаком « — » подсоединяем к кузову автомобиля («массе»).

В завершении включаем зажигание и замеряем показания напряжения на выводе А колодки связки проводов. Для каждого вывода есть свое обозначение, которое значится на колодке.

Обратите внимание, что напряжение на выводе должно быть ниже 12 В. В том случае, если напряжение на колодку не поступает или оно не достигает 12 В, следовательно, разряжена аккумуляторная батарея или неисправен весь электронный блок управления автомобиля

Для замены на Приоре клапана адсорбера выключаем зажигание и сдвигаем клапан вверх, освобождая тем самым фиксатор. После чего снимаем его с кронштейна. Чтобы упростить сборку помечаем порядок подсоединения к клапану шлангов маркером.

С помощью крестообразной отвертки ослабляем затяжку хомутов и отсоединяем шланги поочередно. Сначала шланг, соединяющийся с адсорбером, затем шланг, который соединяется с дроссельной заслонкой (корпусом). В завершении заменяем неисправный в Приоре датчик адсорбера.

Не забывайте, что при подаче напряжения на выводы в лада Приора адсорбер должен открыться с характерным клапану щелчком. Собираем клапан в обратной последовательности.

Причины неисправности автомобильного адсорбера

Если не принимать во внимание срок эксплуатации адсорбера, связанное с этим загрязнение активированного угля, наиболее распространенных причин образования проблем с этим узлом отмечается всего две

1. Нарушение герметичности клапана при одновременном засорении трубки, соединяющий адсорбер с атмосферой. При этом отмечается невозможность запустить двигатель с первого раза — происходит это из-за переобогащения смеси парами бензина, поступающими в коллектор через неисправный клапан.
2. Засорение трубки, сообщающейся с атмосферой при нормальном состоянии клапана. При этом пуск двигателя происходит нормально, но как только он прогревается, и клапан адсорбера открывается, пары устремляются в коллектор под высоким давлением, мгновенно переобогащая смесь, что приводит к тому, что двигатель глохнет. При повторном пуске, когда избыточное давление паров в топливной системе ликвидировалось, он работает нормально.

Таким образом становится понятно, для чего нужен адсорбер в машине, и какую важную роль для нормальной работы мотора он играет. Неисправный узел можно заменить на новый, а можно попробовать и отремонтировать. Как это сделать показано на видео:

Небезосновательно возникает вопрос, что такое адсорбер в автомобиле и для чего он нужен. После появления новых стандартов по экологии, задачу которую надо было решить – это уменьшение количества углеродных паров в выхлопе автомобиля. Ее решили установкой адсорбера в систему выхлопа.

Возникает следующий вопрос, где он находится и как работает? В самом первом приближении адсорбер похож на черную банку, высота которой составляет несколько сантиметров.

Располагается он в основном с правой стороны двигателя под забором воздуха. Иногда конструкционное расположение может отличаться. Эта маленькая черная баночка в автомобиле предназначена для поглощения газа. Поглощение происходит при помощи жидкого или твердого вещества. Если говорить применительно к адсорберу, то в качестве поглотителя там находится уголь.

Как выглядит поглотитель?

Что такое адсорбер в автомобиле и для чего он нужен?

Одной из основных частей этого маленького механизма является бампер, который переводит механическую энергию в тепловую. В последующем она посредством конвекции рассеивается в воздухе. Пластина в адсорбере является основным компонентом.

Из чего делают адсорбер?

При повреждении бампера адсорбера, он начинает не полностью выполнять свои функции.

Конструкционно
можно точно описать детали, входящие в этот механизм:

• 1. Входная передняя трубка;
• 2. Набор шлангов;
• 3. Клапаны, предназначенные для продувки;
• 4. Сепаратор и трубка на выход;
• 5. Гравитационный клапан;
• 6. Адсорбенты.

Как он работает?

Такая система имеет место только при заглушенном двигателе. В случае, когда мотор работает, на адсорбере открывается клапан, и пары загоняются в камеру сгорания.

Что дает адсорбер?

• 1. В атмосферу происходит выброс загрязняющих веществ намного меньший;
• 2. Количество потребляемого топлива уменьшается. Правда незначительно.

Если стоит вопрос нужен он автомобилю или нет, то ответ такой: если Вам без разницы на экологию, то без него можно легко обойтись.

Как заменить?

Самостоятельно заменить данную деталь не представляет особого труда. Если признаки неисправности адсорбера налицо, не сомневайтесь – меняйте. Это займет всего лишь несколько десятков минут. Итак, покупаем нужную запчасть (а стоит она недорого). Нам понадобятся несколько хомутов, болтов, инструменты. Да, и не забудьте заменить шланг, так как он тоже может быть «порепанным».

Автомобиль на сегодняшний день — это высокотехнологичное и довольно сложное устройство. Разобраться во всех тонкостях его обустройства простому автолюбителю крайне сложно и практически нереально.

Но все же необходимо, по крайней мере, иметь хоть какие-то понятие об эксплуатации автомобилей. Это позволит вовремя определить возможные технические проблемы и призвать к помощи специалистов по их починке.

В статье рассмотрим такую, с одной стороны, второстепенную деталь как электромагнитный клапан продувки адсорбера Приора, разберем причины его выхода из строя, а также расскажем об основных моментах, на которые следует обратить внимании при его замене.

Начиная с каких Евро-стандартов он устанавливается?

Согласно международных требований установка адсорбера обязательна на автомобилях с норами Euro-2 и выше. Что касается известной в России нормы (Россия-83), то здесь установки адсорбера нет.

Так, в автомобилях ВАЗ-2108 адсорбер не предусмотрен. Здесь сепаратор и топливный бак связаны между собой с помощью дренажной трубки.

В процессе работы возникает конденсат, который возвращается в топливный бак.

Кроме этого, сепаратор взаимодействует с атмосферой при помощи 2-ходового клапана, не позволяющего давлению в баке, расти или снижаться.

Соединение бака и горловины происходит с помощью стойкой к бензину трубки, фиксируемой с помощью хомутов. Получается, что при снижении (росте) давления в баке пары топлива выходят в атмосферу.

По-иному система организована в автомобилях ВАЗ Приора. Здесь топливные пары, которые попали в сепаратор из емкости с топливом, конденсируются. Далее конденсат накапливается и возвращается снова в бак.

В верхней части сепаратора смонтирован гравитационный клапан, который не дает топливной смеси вытечь из бака в случае опрокидывания машины.

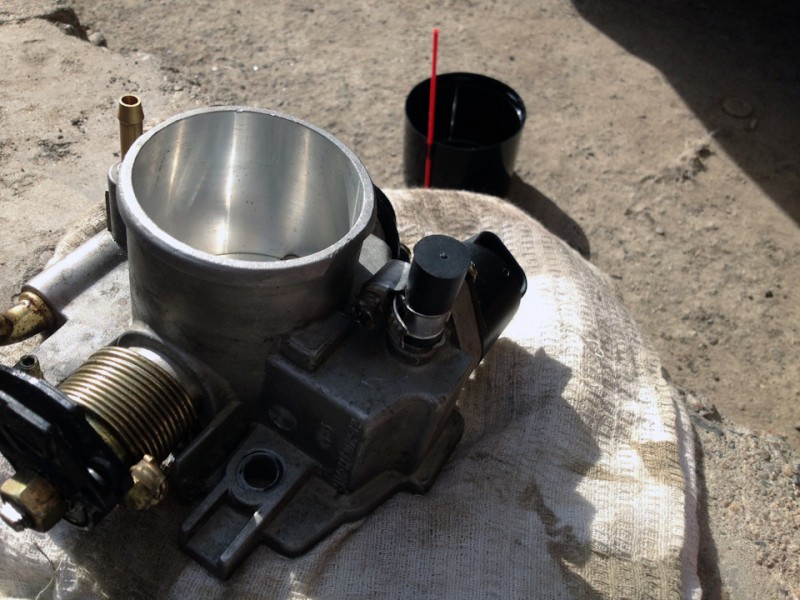

Если мотор заведен, пары топливной смеси смешиваются с воздушными массами и выводятся через узел дросселя в трубопровод впуска — к цилиндрам силового агрегата.

Получается, что топливные пары в стационарном положении машины накапливаются в адсорбере, а если машина движется, то они продуваются клапаном и направляются к ресиверу и в двигатель для дожигания.

По требованиям Euro-2 вентиляция топливного бака не должна контактировать с окружающим воздухом, а пары должны собираться и направляться к мотору (или адсорбироваться рассматриваемым устройством).

Что касается норм Россия-83, то в них контакт атмосферы и вентиляции топливного банка не запрещен.

Как работает система – принцип работы

Почему я заостряю внимание именно на электромагнитном клапане, да потому что он практически ключевой в этой системе. Для лучшего понимания выкладываю схему инжекторного автомобиля, а данном случае это ВАЗ 10 – го семейства

Для лучшего понимания выкладываю схему инжекторного автомобиля, а данном случае это ВАЗ 10 – го семейства.

Итак, пары топлива поднимаются вверх бака и останавливаются на сепараторе, который совмещен с датчиком гравитации (как я писал выше — он предотвращает вытекание топлива при авариях — опрокидываниях из бака). В нем они частично конденсируются и возвращаются обратно (в виде жидкого топлива).

Однако другая часть испарения, минует гравитационный клапан, проходят в адсорбер, где они собственно накапливаются

Накопление происходит при незапущенном двигателе! ЭТО ВАЖНО

После пуска двигателя, электромагнитный клапан, открывается – тем самым соединяет полость адсорбера (где находятся газы как бы в заключении) с впускным коллектором или дроссельным узлом (в различных машинах по-разному). НАЧИНАЕТСЯ ПРОЦЕСС ТАК НАЗЫВАЕМОЙ ПРОДУВКИ! Пары смешиваются с воздухом (с улицы), который подается через дроссельный узел, далее поступают во впускной коллектор и после в цилиндры двигателя, где они дожигаются с воздушно-топливной смесью.

Система очень простая, если понимать, как она работает.
