Как сделать габариты поворотниках ваз. как просто сделать «американские поворотники» своими руками

Как сделать американки на ваз 2114

Существует очень много способов реализовать американки на ваз 2114, каждые имеют свои плюсы и минусы. В зависимости от ваших умений, желаний и возможностей можно выбрать любой, из ниже представленных, или же придумать свой.

Лампа в поворотник с двумя нитями.

Двухнитевая лампа относительно хороший способ. Она достаточно проста в установке и понятна в использовании. В лампе находится две нити, одна тусклая на 5 Ват, друга более яркая на 25 Ват. Нить с слабой яркостью используется в качестве габаритных огней, а с сильной на поворотники. В итоге сигнал поворота достаточно отчётливо заметно, на фоне габаритных огней.

Для установки потребуется цоколь на два +, либо припаять провод напрямую к лампе, но нужно быть осторожным, при этом она может перегореть.

Принцип инверсии сигнала. При этом лампа поворотника при движении постоянно горит, а при включении сигнала поворота, начинает моргать. По яркости, как в предыдущем случае огни не различаются, но выделяется сигнал за счет того, что лампа в момент работы полностью гаснет.

С установкой все просто, потребуется лишь немного порезать провода и два пятиконтактных реле, по одному на каждую фару.

Реле с конденсатором и диодом

Этот способ, по сути, более правильный предыдущий. К пятиконтактому реле добавляются диод IN5819 и конденсатор на 25 вольт 4700 мф. Принцип работы тот же, но есть гарантия, что ничего, нигде не замкнет и прослужит долго без проблем.

Замыкание габаритов на лампу поворотника

Нет ничего проще, как замкнуть поворотники на ваз 2114. Но данный способ в корне не верен, и использовать его категорически не рекомендуется. Лампа повортника напрямую подключается к габаритам, а сигнал поворота по сути отсутствует совсем.

Дополнительный патрон в поворотную фару

Самый правильный по мнению большинства, но при этом самый трудозатратный способ – это внедрение дополнительно патрона в фару. Патроны берутся из ненужных повторителей, отрезаются и впаиваются в фару. При аккуратном исполнении все выглядит незаметно, не каждый догадается о внесенных изменениях.

Установка американок через кнопку на ваз 2114 — Лада 2114, 1.6 л., 2008 года на DRIVE2

Всем доброго времени суток . Решил написать БЖ про свои американочки . У меня была дилемма по поводу установок американок с момента покупки автомобиля, мне нравился вид с ними, но ездить на постоянку с ними мне не особо хотелось . И я долгое время думал чтобы сделать . и было принято решение подключить их на отдельную кнопку . Благо на 14-ке есть 2 заглушки на торпеде :

И было принято решение установить кнопку на место одной из заглушки . Устанавливать можно абсолютно любую кнопку на ваш вкус . Мой выбор пал на кнопку кондиционера :

Она мне давно нравилась по своему внешнему виду . Затем еще понадобиться провода : 2 провода по 2 метра примерно ( чтобы провести постоянный плюс на кнопку и второй провод чтобы провести от кнопки уже на плюс патрона ) и 1 провод примерно 1.3 метра, чтобы за паралелить между собой правый и левый патрон . Так же самым главным во всей этой схеме являются 2-х контактные патроны и соответственно лампочки под них . Я купил первые попавшиеся патроны :

2-х контактные патроны

Они конечно не особо подходят но я под закрепил их «колхозным » методом . Ну это не особо страшно, так как всё равно там не видно .

закрепил изолентой чтобы патрон держался крепко

Лампочки 2-х контактные я купил оранжевые :

вот такую, только оранжевую

Так как мои поворотники оранжевые . И плюс еще с оранжевыми лампами они будут ярче . После того как все компоненты на месте, приступим к установке . для начала снимаем поворотники с машины и меняем родной патрон на 2-х контактный . На 2-х контактном патроне два провода плюса (+) и один провод минус(-). Протянул я их через корректор фар:

Полный размер

На наши американки нам понадобиться только один провод плюса . Второй плюс и минус мы подключаем на родную клемму поворотника :

вот на фото правый это плюс поворотника, а левый плюс американки который идёт в салон на кнопку

Затем паралелим между собой плюс с правой стороны, с плюсом левой стороны :

Полный размер

После того как за паралелили их тянем провод на кнопку в салон на этот контакт :

вот на кнопке синий и красный контакт

На синий мы подключим плюс от американок, то есть не постоянный . А на красный постоянный плюс от габаритов .Затем берем на колодке этот провод ( это провод габаритов ) :

вот этот контакт отвечает за габариты

И от этого провода тянем на второй контакт кнопки .

Жёлтый провод отвечает за питание габаритов, а красный тянем в салон на кнопку

В принципе ничего сложного . Главное всё аккуратно скручивать и изолировать . После того как работы под капотом закончены, переместимся в салон и до подключим нашу кнопку до конца . На кнопке нам останется подключить подсветку самой кнопки и минус . Вот этот провод это подсветка :

Его подключил я на белый провод подсветки кнопки подогрева заднего стекла

А это постоянный минус :

Его так же подключил к той же кнопки обогрева заднего стекла:

После подключение вот так кнопка выглядит в салоне :

В принципе это можно взять с любой соседней кнопки . Я же всё это взял с кнопки обогрева заднего стекла . Ничего сложного . Просто на проводе оголил обмотку и прикрутил к нему провода с нашей кнопки американок . Так же забыл написать что мной был установлен дополнительный предохранитель на 7,5А . Предохранитель взял обычный, через провод :

Полный размер

Предохранитель я врезал в провод который идёт от кнопки на плюс патрона . Врезал я его в районе аккумулятора, чтобы он особо не бросался в глаз . Всё аккуратно заизолировал изолентой . Не судите строго . Ну вот в принципе всё .

Полный размер

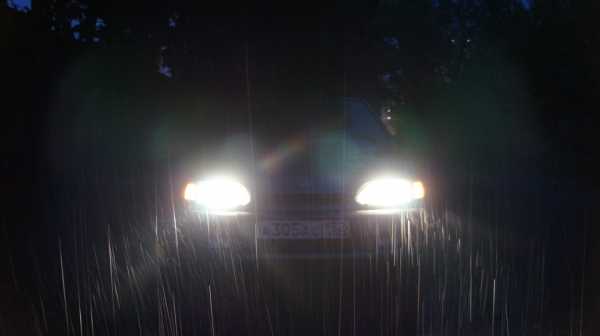

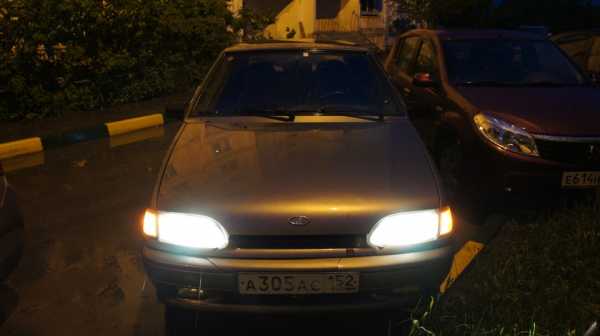

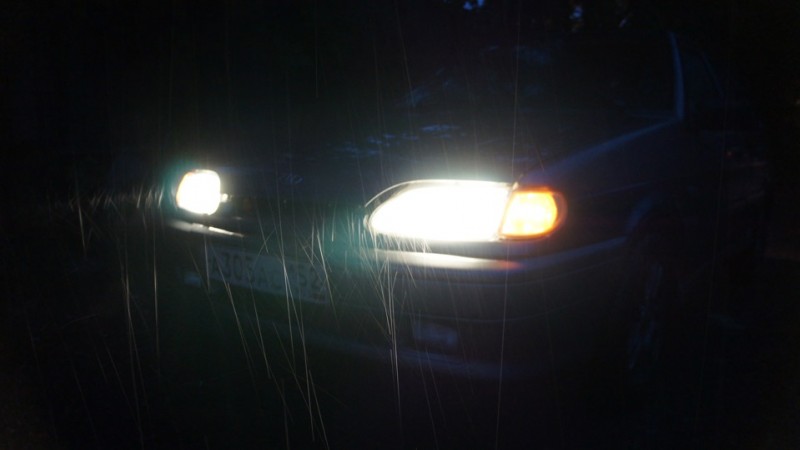

Внешний вид на американках и габаритах

Полный размер

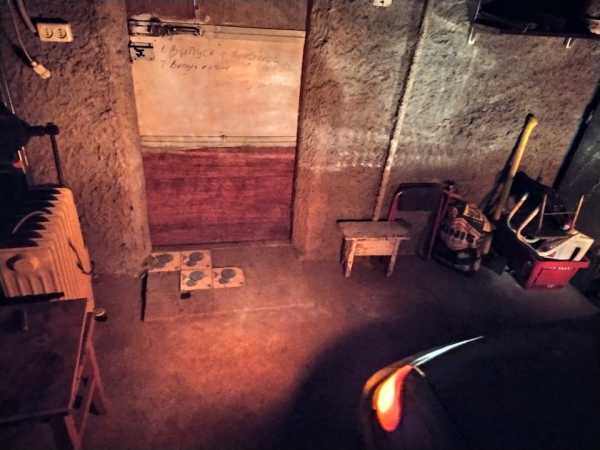

Вот тоже вид в полностью тёмном гараже

Всем спасибо за внимание, подписывайтесь на страницу, ставьте лайки, пишите коментарии. Так же пишите чтобы вам было еще интересно

Обязательно напишу про это БЖ, так как до ДРАЙВа с машиной было много чего сделано . Все спасибо что читаете и подписываетесь, всем пока

Американки (габариты в поворотниках) — Лада 2114, 1.5 л., 2006 года на DRIVE2

Давно вынашивал идею сделать себе американки. Нравится как выглядит.Колхозить не хотел. Перечитал много информации и нашел оптимальный для себя вариант.Все что мне понадобилось:1) Лампа двухнитиевая (двухконтактная) с цоколем. 2 шт.

2) Патрон двухконтактный под цоколь. 2шт.

3) И обычный набор «авто электрика» : провода, клеммы, изолента

Далее все просто.От патрона идет два плюса и один минус. Плюсы (провода) подключаем один на габарит, другой на поворотник. На габарит идет слабый свет, на поворотник яркий. Минус кидаем на поворотник. Все изолируем. Включаем. Радуемся.

Теперь о возможных затруднениях.У меня новый цоколь не подходил к поворотнику. Пришлось обрезать немного пластика, чтобы цоколь встал плотно.

Следующей трудностью стал поиск компонентов. Я потратил неделю ежедневных поездок по всему городу сначала чтобы просто найти лампочки, а затем еще несколько дней, чтобы найти патроны. Лампы в итоге я сначала купил красные. Но когда подключил, понял, что лоханулся. На следующий день чудом нашел магазин с последними оранжевыми лампами.

Вот вроде и все, что можно рассказать. Если есть вопросы — задавайте. Постараюсь ответить)

Видео еще с красными лампами

P.s. Заказал игрушку домо-кун. Немножко жэдээмности в русской машине не повредит)

Цена вопроса: 350 ₽
Пробег: 135 666 км

Схема американки

Как нетрудно убедиться, описывать схему не имеет смысла ввиду ее крайней простоты. Представляет она электрическую цепь одного фонаря, то есть вам придется собрать их две.

Владельцу «семерки» необходимо просто все соединить в правильной последовательности и непременно в разрыве между:

• лампочками поворотников;
• источником питания.

Чтобы сигнал функционировал как габарит, на него подается питание по отдельному, одинарному проводу. Замыкается цепь на общую массу.

Во избежание проблем с ГИБДД, рекомендуем оснастить данную схему еще отдельной кнопкой включения американки – ее лучше вывести на приборную панель.

Законна ли американка

В соответствии с поправками, внесенными в действующие ПДД и вступившими в силу еще в 2006 году, требования к осветительным приборам, устанавливаемым на автомашины, стали заметно более суровыми.

С того момента представители Госавтоинспекции получили возможность штрафовать всех, кто управляет автомобилями, имеющими габаритные огни, не отвечающие актуальным ГОСТам.

Кончено, по большей мере инспекторы не обращают внимания на нестандартно работающие фары. Тем не менее стоит понимать, что любой, кто сделает рассматриваемые фонари на своей машине, может оказаться привлеченным к административной ответственности.

Правонарушение квалифицируется по статье 12.5 КоАП. Здесь очень четко написано, что передвижение на транспортном средстве, оснащенном габаритами, чей цвет и режим работы противоречит требованиям, запрещено. Приведены нормативы в «Основных положениях», на базе которых осуществляется допуск машин к эксплуатации.

Административный кодекс предусматривает за нарушение следующие санкции:

• штраф до 2 500 рублей;
• лишение прав на 6-12 месяцев;
• конфискация незаконного прибора.

Последнее наказание выглядит несколько сомнительным, ведь фары вряд ли кто-нибудь осмелится снимать, но, тем не менее, остальные кары довольно реальны. Потому рекомендуем хорошенько подумать: нужна ли вам американка?

как сделать американки на ваз 2114

ВАЖНО! Для того, что бы сохранить статью в закладки, нажмите: CTRL + D

Задать вопрос ВРАЧУ, и получить БЕСПЛАТНЫЙ ОТВЕТ, Вы можете заполнив на НАШЕМ САЙТЕ специальную форму, по этой ссылке >>>

“Американский стиль” с габаритными огнями, установленными в поворотниках — популярный элемент тюнинга ВАЗ 2114. Провести такую модернизацию совсем несложно, поэтому владельцы “четырнадцатой” производят доработку указателей поворотов самостоятельно.

Есть несколько способов поставить габариты в поворотниках ВАЗ 2114

Но, прежде чем приступить к работе, обратите внимание на один нюанс — соответствие этого элемента тюнинга Правилам дорожного движения

Американки на ваз 2114 через двухконтактный патрон

Давно вынашивал идею сделать себе американки. Нравится как выглядит.Колхозить не хотел. Перечитал много информации и нашел оптимальный для себя вариант.Все что мне понадобилось:1) Лампа двухнитиевая (двухконтактная) с цоколем. 2 шт.

2) Патрон двухконтактный под цоколь. 2шт.

3) И обычный набор “авто электрика” : провода, клеммы, изолента

Далее все просто.От патрона идет два плюса и один минус. Плюсы (провода) подключаем один на габарит, другой на поворотник. На габарит идет слабый свет, на поворотник яркий. Минус кидаем на поворотник. Все изолируем. Включаем. Радуемся.

Теперь о возможных затруднениях.У меня новый цоколь не подходил к поворотнику. Пришлось обрезать немного пластика, чтобы цоколь встал плотно.

Следующей трудностью стал поиск компонентов. Я потратил неделю ежедневных поездок по всему городу сначала чтобы просто найти лампочки, а затем еще несколько дней, чтобы найти патроны. Лампы в итоге я сначала купил красные. Но когда подключил, понял, что лоханулся. На следующий день чудом нашел магазин с последними оранжевыми лампами.

Вот вроде и все, что можно рассказать. Если есть вопросы — задавайте. Постараюсь ответить)

Cделай свою жизнь проще и ярче

Американки на ваз 2114 как установить?

Всем нам знаком стиль “Американский стиль” с габаритными огнями, установленными в поворотниках — популярный элемент тюнинга ВАЗ 2114. Провести такую модернизацию совсем несложно, поэтому владельцы семейства “самары” производят доработку указателей поворотов самостоятельно.

Однако не всё так просто при переносе габаритов в указатели поворотов относится к изменению конструкции автомобиля, за что статьей 12.4 ч.1 КоАП России предусмотрены штрафные санкции. Особенно это касается случаев, когда цвет габаритных огней отличается от белого. Разумеется, субъективного мнения инспектора недостаточно для наложения штрафа. Несоответствие цвета должно быть доказано при помощи спектрометра. Но на практике обжаловать постановление достаточно сложно, ведь суды нередко выносят решения исключительно на основании слов сотрудников МВД, составивших протокол

Перед тем, как сделать габариты в поворотниках ВАЗ 2114, обратите внимание еще на один момент: желтые габариты хуже заметны и могут ввести в заблуждение других водителей, поэтому такой тюнинг не вполне безопасен. Но есть альтернативное решение габариты в поворотники с помощью двухнитевой лампы

Как по мне, это один из самых простых способов дополнить габаритные огни свечением фонарей указателя поворота или перенести их в последние. Для этого понадобится двухнитевая лампа, которую следует установить вместо стандартной, и соответствующий патрон. Вместо использования патрона можно использовать пайку, попросту припаяв провода к выводам лампы, однако в таком случае ее будет сложно менять.

Вот как выглядит лампа

К более мощным нитям лампы следует подключить провода, идущие к указателю поворота, а к менее мощным — провода габаритных огней. Подключить последние можно параллельно, тогда указатели поворотов будут дополнять штатные габаритные огни, или просто переключить провода “габаритов” на лампы в “поворотниках”. Последний вариант и есть “американский” тюнинг, при котором габаритные огни и указатели поворотов совмещаются.

Процесс установки

Прежде чем понять, как подключить поворотники к габаритам, учтите, что существует два главных цвета оптики габаритных огней:

• желтый («американка») при таком же цвете поворотной оптики будет сливаться;
• белый при желтом цвете поворота лучше выделиться на дороге.

Габаритные огни в поворотники на авто вставляются следующим образом:

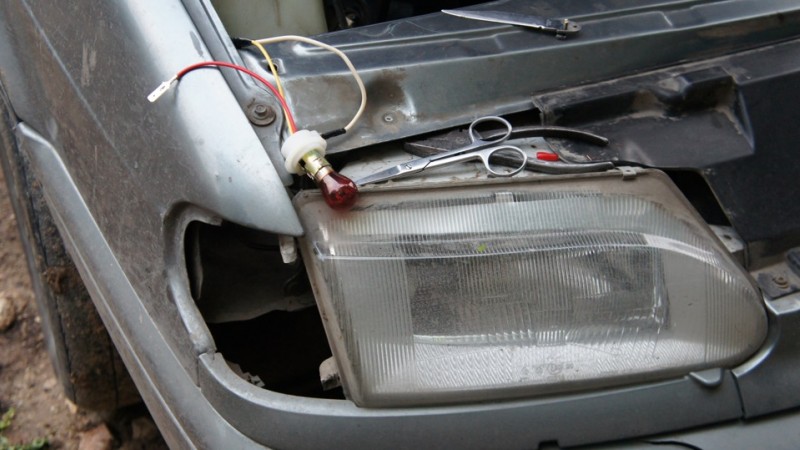

• в поворотной оптике на ВАЗ вырежьте отверстие, куда будет вставлен патрон. Допустимо использовать тип патрона w5w. Он будет вставлен в стандартную лампочку накаливания на 5 Вт или в светодиодную ленту;
• патрон закрепите в оптике для поворота во избежание попадания влаги, грязи и для долговечного крепления;
• для переноса освещения из фар в ВАЗ 2107 или 2109 переключите провода к только что вмонтированному патрону. При подсоединении дополнительных огней без переноса замкнуть контакт требуется в колодке, которая идет на блок-фару, параллельным образом.

Также учтите, что при установке спереди машины приборов освещения, оснащенных красными огнями или отражателями, а также приспособлений с несоответствующим законодательству режимом работы и цветом вам грозит штраф в таких размерах:

• 2500 рублей, если вы гражданское лицо;
• 15000—20000 рублей — должностное;
• 40000—50000 рублей — юридическое.

В последнее время автомобилисты прибегают к возможности обустроить габаритное освещение в поворотах посредством лампочек с двумя контактами. Но эта мера также может и помешать другим участникам дорожного движения. Таким образом, манипуляции с фарами, какими они бы ни были для вас полезными, могут посягнуть вашу безопасность. Поэтому не удивляйтесь возрастанию внимания к вашему авто со стороны сотрудников ГИБДД.

Как установить габаритные огни в поворотники

Итак, как подключить поворотники? Для установки таких огней нам понадобится лампочка с двумя нитями, двухконтактный светодиод, паяльник, изолента и, конечно же, провода. Начинаем процедуру:

1. Прокладываем провода габаритных огней к цоколю.
2. Выполняем замену лампочки на новую.
3. Далее будем подключать провода к лампочкам. С помощью паяльника выполняем припаивание:
   • первый провод — один общий минус на оба габаритных огня;
4. второй — плюсовой провод габаритных огней;
5. третий — плюсовой провод поворотных огней:
6. Далее нам необходимо подключить провода к самим фарам:
   • минус соединяем с минусом поворотных фар;
7. плюсовой провод от лапочки соединяем также с плюсом поворотных фар;
8. второй плюсовой провод подключаем к плюсу габаритных огней.
9. Накручиваем на провода изоляцию и укладываем их.
10. Проверяем работу огней. В этом случае менее ярко будут гореть габаритные огни, а ярче — поворотные.

Если лампочка двухконтактная, то есть возможность выбрать другой цвет — не белый, а, к примеру, желтый, чтобы огни между собой не сливались. Однако помните, что за такую деятельность можно получить штраф. Но если вы готовы, тогда ваше авто будет выглядеть оригинально.

Процесс изготовления:

Шаг первый. Схема устройства

Схема работы системы очень простая, здесь практически и нечего описывать. Все, что нужно сделать, это подключить элементы в определенном порядке на разрыв между лампами поворотов и питанием. Питание при работе в режиме габаритов нужно подавать на одинарный провод. Автор не стал соединять габаритники напрямую с поворотными огнями, он сделал отдельную кнопку для включения «американок» при необходимости. Для этих целей была задействована кнопка противотуманок.Шаг второй. Процесс подключения реле Реле подключается с помощью пайки. Как это сделать, можно подробно увидеть на фото. Самое главное в этом процессе — тщательная изоляция места пайки и открытых проводников.Шаг третий. Подключаем кнопку и тестируем систему Теперь остается подключить систему к колодке бортового компьютера, подключить кнопку, автор даже подключил индикатор питания. Теперь после нажатия кнопки она начинается светиться, что говорит о том, что система включена. Ну а как все работает, можно детальнее увидеть на видео.

Многие хотят улучшить переднюю оптику, ведь с хорошим светом ездить куда комфортнее и безопаснее для вас, лишь бы ваш свет не мешал встречным водителям. Для этого существует очень много способов. Но некоторые желают получить за счет тюнинга фар уникальный и необычный вид. Для этого, например, они устанавливают в поворотники дополнительные габариты или же полностью переносят их туда, создавая, так называемый американский стиль.

Американки на ваз 2114 очень частая практика, с ними машина действительно смотрится интереснее, кроме того в темное время суток любой дополнительный свет не помешает. При плохой видимости автомобиль с таким тюнингом более заметен на дороге. Но нужно понимать, что такое изменение может вводить в заблуждение других участников движения и иногда оно становиться причиной ДТП.

Желтые габариты сливаются с поворотниками, и некоторые участники дорожного движения могут неверно оценить обстановку. Поэтому лучше использовать габариты белого цвета, тогда оранжевые поворотники будут четко выделяться. .jpg» alt=»Габариты в поворотниках ваз 2114″ width=»700″ height=»467″ class=»lazy lazy-hidden aligncenter size-full wp-image-4229″ srcset=»» data-srcset=»https://vazremont.com/wp-content/uploads/2017/10/foto-1-3..jpg 300w, https://vazremont.com/wp-content/uploads/2017/10/foto-1-3-660×440.jpg 660w» sizes=»(max-width: 700px) 100vw, 700px»>

Делая американки ваз 2114 все необходимо сделать в рамках закона, есть четкие ограничения в любых изменениях передней оптики. Например, точно нельзя устанавливать красные лампы, отражатели и любые другие приборы с несоответствующим цветом и режимом работы. За такие нарушения назначен штраф в 2500 рублей.

Американки на ваз 2114 через двухконтактный патрон

Давно вынашивал идею сделать себе американки. Нравится как выглядит.Колхозить не хотел. Перечитал много информации и нашел оптимальный для себя вариант.Все что мне понадобилось:1) Лампа двухнитиевая (двухконтактная) с цоколем. 2 шт.

2) Патрон двухконтактный под цоколь. 2шт.

3) И обычный набор «авто электрика» : провода, клеммы, изолента

Далее все просто.От патрона идет два плюса и один минус. Плюсы (провода) подключаем один на габарит, другой на поворотник. На габарит идет слабый свет, на поворотник яркий. Минус кидаем на поворотник. Все изолируем. Включаем. Радуемся.

Теперь о возможных затруднениях.У меня новый цоколь не подходил к поворотнику. Пришлось обрезать немного пластика, чтобы цоколь встал плотно.

Следующей трудностью стал поиск компонентов. Я потратил неделю ежедневных поездок по всему городу сначала чтобы просто найти лампочки, а затем еще несколько дней, чтобы найти патроны. Лампы в итоге я сначала купил красные. Но когда подключил, понял, что лоханулся. На следующий день чудом нашел магазин с последними оранжевыми лампами.

Вот вроде и все, что можно рассказать. Если есть вопросы — задавайте. Постараюсь ответить)

Cделай свою жизнь проще и ярче

Полезное видео

Дополнительную информацию по установке габаритов в поворотники вы можете получить из видео ниже:

Постоянно делаю на заказ американки (оранжевые габариты в поворотниках) — решил и себе сделать. Схема найдена в интернете. Реле можно использовать как автомобильное, так и обычное из радиомагазина.

Конденсаторы ставлю 1000 мкФ 16 В — они влияют на время возврата в режим габаритов.

Схема с автомобильным реле

Детали:

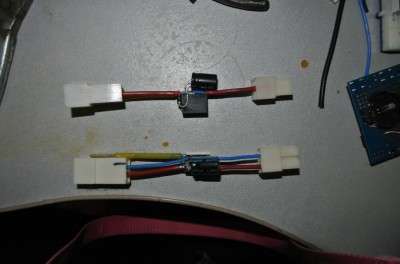

Припаял провода к реле.

Установка на столько проста, что описывать нечего — просто включаем их между проводами поворотников и самими поворотниками. Питание в режиме габаритов подаем на одинарный провод.

Я решил не подключать их к габаритам, а сделать отдельную кнопку, чтобы можно было выключить американки.

Кнопку взял противотуманок. Вот ее схема включения:

Схема кнопки противотуманок.

Питание, массу и подсветку взял с колодки бортовика. (Ваз 2115)

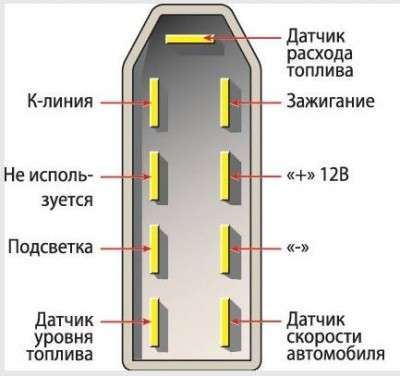

Колодка бортового компьютера

Индикатор тоже подключил

А вот видео работы (сначала с выключенными, потом с подключенными на время съемки к противотуманкам — кнопки еще не было)

“Американский стиль” с габаритными огнями, установленными в поворотниках — популярный элемент тюнинга ВАЗ 2114. Провести такую модернизацию совсем несложно, поэтому владельцы “четырнадцатой” производят доработку указателей поворотов самостоятельно.

Есть несколько способов поставить габариты в поворотниках ВАЗ 2114

Но, прежде чем приступить к работе, обратите внимание на один нюанс — соответствие этого элемента тюнинга Правилам дорожного движения

Габариты в поворотники с помощью двухнитевой лампы

Пожалуй, это самый простой способ дополнить габаритные огни свечением фонарей указателя поворота или перенести их в последние. Для этого понадобится двухнитевая лампа, которую следует установить вместо стандартной, и соответствующий патрон. Вместо использования патрона можно использовать пайку, попросту припаяв провода к выводам лампы, однако в таком случае ее будет сложно менять.

К более мощным нитям лампы следует подключить провода, идущие к указателю поворота, а к менее мощным — провода габаритных огней. Подключить последние можно параллельно, тогда указатели поворотов будут дополнять штатные габаритные огни, или просто переключить провода “габаритов” на лампы в “поворотниках”. Последний вариант и есть “американский” тюнинг, при котором габаритные огни и указатели поворотов совмещаются.

Полезное видео

Дополнительную информацию по установке габаритов в поворотники вы можете получить из видео ниже:

Всем привет, в этой статье хочу вам рассказать, как можно на любом авто, просто и быстро сделать американские поворотники. Для этого нам понадобятся две простые релюхи автомобильные, 5-контактные, которые продаются абсолютно в любом автомобильном магазине.

Вот такие;На всякий случай схема самого реле.

Итак, находим нашу фару 🙂 в ней 2 провода, которые подключаются к поворотнику. На рисунке они у меня обозначены черный и красный, черный это масса, а красной это +, который приходит к поворотнику.

Находим плюсовой провод и разрезаем его.

Тот конец провода, который идет от автомобиля подсоединяем к 86 контакту реле. Другой контакт реле или можно сказать другой контакт обмотки реле (85), подсоединяем к массе автомобиля или к минусу.

Далее в замке зажигания находим контакт на котором появляется + 12 вольт после поворота ключа или при заведенном двигателе.

Под соединяемся к этому контакту, другой конец подсоединяем к реле на контакт под номером 30. Хочу сказать, что + можно взять не только с замка зажигания, а например с генератора или датчика давления масла, вообщем от туда, где появляется плюс после пуска двигателя, чтобы наши американки загорались, после того как двигатель будет запущен.

Далее, провод который идёт от фары (перерезанный), подсоединяем к контакту реле (87а), который расположен в самой середине.

Вот в принципе и всё, все скрутки хорошо изолируем, и также всё проделываем для второй фары, внизу показан чертёж подключения для двух фар.

Если кому-то пригодиться данная статья, буду только рад. Спасибо всем и ровной вам дороги.

Как сделать габариты в поворотниках ваз 2114

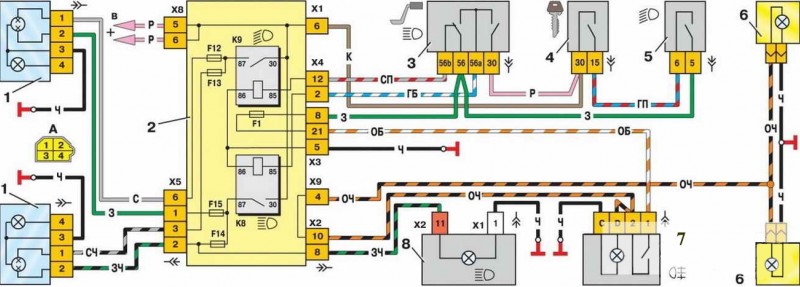

Схема включения света фар ВАЗ-2113, 2114 и 2115

Схема включения фар и противотуманного света:

1 – блок-фары; 2 – монтажный блок; 3 – переключатель света фар; 4 – выключатель зажигания; 5 – переключатель наружного освещения (фрагмент); 6 – лампы противотуманного света во внутренних задних фонарях; 7 – выключатель противотуманного света с контрольной лампой включения; 8 – контрольная лампа дальнего света фар в комбинации приборов; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодке блок-фары; В — к источникам питания

Схема включения габаритных огней ВАЗ-2113, 2114 и 2115

Схема включения наружного освещения:

1 – лампы габаритного света в блок-фарах; 2 – подкапотная лампа; 3 – монтажный блок; 4 – выключатель подкапотной лампы; 5 – выключатель зажигания; 6 – переключатель наружного освещения (фрагмент); 7 – контрольная лампа наружного освещения в комбинации приборов; 8 – лампы габаритного света и стоп-сигнала в наружных задних фонарях; 9 – фонари освещения номерного знака; 10 – регулятор освещения приборов; 11 – выключатель стоп-сигнала; 12 – блок бортовой системы контроля; К4 – реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле); А — к источникам питания;

Схема включения указателей поворота и аварийной сигнализации ВАЗ-2113, 2114 и 2115

Схема включения указателей поворота и аварийной сигнализации:

1 – лампы указателей поворота в блок-фарах; 2 – монтажный блок; 3 – выключатель зажигания; 4 – выключатель аварийной сигнализации; 5 – боковые указатели поворота; 6 – лампы указателей поворота в наружных задних фонарях; 7 – комбинация приборов с контрольными лампами указателей поворота; 8 – переключатель указателей поворота; 2 – реле-прерыватель указателей поворота и аварийной сигнализации; А — к источникам питания

Дата добавления: 14.07.2014

Video on this topic

КАК СДЕЛАТЬ АМЕРИКАНКИ НА ВАЗ ?

ваз 2107 американки

https://www.drive2.ru/r/lada/1055812/ ссылка на драйве)

Блоу-офффффф в ВАЗ 2107.

По вопросам сотрудничества и рекламы — oleg.utrasov@yandex.ru ВТОРОЙ КАНАЛ — https://www.youtube.com/channel/UChKMG0cZ53NR6CpdXIaVF-Q .

Дневник Жигуля | АМЕРИКАНКИ на ваз | Классика

В этом видео мы отрегулируем патрубки охлаждаемой жидкости, заменим бензиновый фильтр, поставим решетку.

АМЕРИКАНКИ на ваз 3 способа как сделать их самому ! Будни тазовода #19

Поддержите видео! поделись и поставь лайк (to be continued) https://vk.com/paren_s_zavoda_youtube?w=wall-151577488_169 схема подключения в.

дешевые американки на ваз 2107

Страница ВКонтакте (https://vk.com/id207815349) Группа ВКонтакте (https://vk.com/club145820789) Инстаграм (https://www.instagram.com/arsentipichnyi/)

Американки на ваз 2107 за 240 рублей

как сделать американки на ваз 2107//боевая классика

КАК СДЕЛАТЬ АМЕРИКАНКИ НА ВАЗ (ЖИГУЛИ) + ДНЕВНЫЕ ХОДОВЫЕ ОГНИ (ДХО)Измаил

Обзорчик на лампы! На видео показано как сделать американки на ваз,и как подключить ДХО на машине. На видео.

Latest News

Achieve A Perfect Body In A Few Months

Achieving the perfect body is more than attainable with this Fitness Savvy equipment: https://www.fitness-savvy.co.uk/brand/life-fitness/. In today’s society, it can be very challenging staying in shape when you have to deal with a hectic work schedule, your precious little rambunctious kids, obligations to your significant other. Yes, staying in shape can be quite the challenge but with the right equipment a bit of time management and most of all persistence it is easier now more than ever to get back in shape or for those who are in shape to stay in shape – because it can be straightforward to get out of shape. A Home Gym: The Ideal Gym The benefits of having a home gym are significant for many reasons: You don’t have to compare yourself to others You don’t have to travel to a gym You don’t have to pay for some gym membership You learn to push yourself You spent a lot for the equipment You can work at your own time A home gym may be a bit difficult in the beginning because it can feel very tempting to put it off for tomorrow. However, for those who are able to muster the will and the determination, they will soon discover after that that they will have built up a discipline in themselves that will make getting into shape that much more comfortable. Self-discipline is the first step to getting that perfect body you crave.

Габариты в поворотниках и ПДД

Перенос габаритов в указатели поворотов относится к изменению конструкции автомобиля, за что статьей 12.4 ч.1 КоАП России предусмотрены штрафные санкции. Особенно это касается случаев, когда цвет габаритных огней отличается от белого. Разумеется, субъективного мнения инспектора недостаточно для наложения штрафа. Несоответствие цвета должно быть доказано при помощи спектрометра. Но на практике обжаловать постановление достаточно сложно, ведь суды нередко выносят решения исключительно на основании слов сотрудников МВД, составивших протокол

Перед тем, как сделать габариты в поворотниках ВАЗ 2114, обратите внимание еще на один момент: желтые габариты хуже заметны и могут ввести в заблуждение других водителей, поэтому такой тюнинг не вполне безопасен

Габариты в поворотниках и ПДД

Перенос габаритов в указатели поворотов относится к изменению конструкции автомобиля, за что статьей 12.4 ч.1 КоАП России предусмотрены штрафные санкции. Особенно это касается случаев, когда цвет габаритных огней отличается от белого. Разумеется, субъективного мнения инспектора недостаточно для наложения штрафа. Несоответствие цвета должно быть доказано при помощи спектрометра. Но на практике обжаловать постановление достаточно сложно, ведь суды нередко выносят решения исключительно на основании слов сотрудников МВД, составивших протокол

Перед тем, как сделать габариты в поворотниках ВАЗ 2114, обратите внимание еще на один момент: желтые габариты хуже заметны и могут ввести в заблуждение других водителей, поэтому такой тюнинг не вполне безопасен

Габариты в поворотники с помощью двухнитевой лампы

Пожалуй, это самый простой способ дополнить габаритные огни свечением фонарей указателя поворота или перенести их в последние. Для этого понадобится двухнитевая лампа, которую следует установить вместо стандартной, и соответствующий патрон. Вместо использования патрона можно использовать пайку, попросту припаяв провода к выводам лампы, однако в таком случае ее будет сложно менять.

К более мощным нитям лампы следует подключить провода, идущие к указателю поворота, а к менее мощным — провода габаритных огней. Подключить последние можно параллельно, тогда указатели поворотов будут дополнять штатные габаритные огни, или просто переключить провода “габаритов” на лампы в “поворотниках”. Последний вариант и есть “американский” тюнинг, при котором габаритные огни и указатели поворотов совмещаются.

Устанавливаем габариты в поворотниках ваз 2114 как сделать американки на ваз

Многие хотят улучшить переднюю оптику, ведь с хорошим светом ездить куда комфортнее и безопаснее для вас, лишь бы ваш свет не мешал встречным водителям. Для этого существует очень много способов. Но некоторые желают получить за счет тюнинга фар уникальный и необычный вид. Для этого, например, они устанавливают в поворотники дополнительные габариты или же полностью переносят их туда, создавая, так называемый американский стиль.

Американки на ваз 2114 очень частая практика, с ними машина действительно смотрится интереснее, кроме того в темное время суток любой дополнительный свет не помешает. При плохой видимости автомобиль с таким тюнингом более заметен на дороге. Но нужно понимать, что такое изменение может вводить в заблуждение других участников движения и иногда оно становиться причиной ДТП.

Желтые габариты сливаются с поворотниками, и некоторые участники дорожного движения могут неверно оценить обстановку. Поэтому лучше использовать габариты белого цвета, тогда оранжевые поворотники будут четко выделяться.

Делая американки ваз 2114 все необходимо сделать в рамках закона, есть четкие ограничения в любых изменениях передней оптики. Например, точно нельзя устанавливать красные лампы, отражатели и любые другие приборы с несоответствующим цветом и режимом работы. За такие нарушения назначен штраф в 2500 рублей.
