Особенности установки японского двигателя на газель

Как установить на ГАЗель

Чтобы поставить двигатель Тойота на ГАЗель, необходимо выполнить следующие действия:

1. Устанавливаем транспортное средство на специальную платформу для проведения ремонтных работ или на смотровую яму.
2. Фиксируем колесные механизмы специальными стопорами.
3. Отсоединяем механическую коробку передач. Для этого нужно убрать все крепежные болты.
4. Демонтируем сцепной механизм, открутив крепежные элементы с кожуха и убрав полностью весь узел.
5. Снимаем приводной шкив коленчатого вала, используя отвертку и гаечный ключ. Перед началом выполнения процедуры нужно зафиксировать коленвал в положении высшей мертвой точки.
6. Демонтируем маховик при помощи газового ключа.
7. Убираем ремень и цепь газораспределительного механизма. Перед снятием ремня рекомендуется ослабить цепь, убрав натяжитель.
8. Демонтируем блок цилиндрических элементов, открутив все крепежные гайки. Для начала нужно снять крышку, потом можно приступать к демонтажу всего блока.
9. Устанавливаем новый силовой агрегат, выполнив все действия в обратном порядке.

Читать дальше: Hyundai solaris хэтчбек объем багажника

Установка и замена двигателя на ГАЗели проводится только в специальной защитной одежде (маске и очках).

Пример одной из замен (SWAP) на 1JZ-GE

В итоге, что сделано:
— замена родного  ульяновского  двигателя на японский 1JZ-GE
— родная панель оставлена и синхронизирована
— родной датчик скорости синхронизирован с японским двигателем
— подключен датчик температуры
— подключен тахометр
— переварен коллектор и выхлопная   труба
— сделана новая нужная длина  карданного вала
— сделаны новые крепления подушки  и коробки
— подключена вся электрика

Примерно 130 тыс. руб ушло на покупку двигателя, запчастей и тд.

Первый пуск двигателя 1jz на Соболе.

Демонтаж родного двигателя .

Доставка двигателя для замены 1jz-ge.

Нужно переварить  коллектор в одну трубу, также сделать синхронизацию родного датчика скорости.

Двигатель 1jz-ge установлен, подключение в систему.

Заключительный этап установки  двигателя jz.

Работа с электрикой.

Завершающий этап.

Замена двигателя Соболя на японский двигатель 1jz-ge завершена.

Дизельные моторы Газель

Дизельный двигатель ГАЗ-560 (лицензия Steyr) появился на Газели в 1998 году, модификация 5602 отвечала требованиям Евро-4, мотор ставился на машину до 2008 года. Дизель обладает замечательными качествами:

• хорошей тягой;
• отличной динамикой;
• низким расходом топлива.

Турбодизель сделан по моноблочной конструкции – головка вместе с блоком представляют собой единое целое. С одной стороны это большой плюс – прокладки нет, и гореть здесь нечему.

С другой стороны есть существенный минус – ГАЗ-560 сложен в ремонте. Моторов по австрийской лицензии в общей сложности было немного, несмотря на все плюсы дизеля, от него отказались:

• движок очень плохо переносит некачественное топливо;
• запчасти не всегда просто купить;
• ГАЗ-560 дорог в обслуживании, так же детали на него стоят недешево.

Двигатель Cummins, устанавливаемый на газель с 2010 года, обладает отличными характеристиками и большим ресурсом (до 500 тысяч километров), но он требует регулярного обслуживания, качественного масла и топлива. В условиях российской действительности мотор может выйти из строя и через 100 тыс. км пробега, а ремонт Камминз обходится дорого.

Газель – это машина, с помощью которой перевозят грузы. Чем тяжелее содержимое, тем больше расходуется бензина. Еще немало растрат происходит, если везти груз на длинные расстояния. В связи с этим на газель ставят двигатель от иномарки. Прежде чем провести такую процедуру, требуется хорошо выучить все нюансы и размеры своего автомобиля. После выбора мотора на Газель нужно сопоставить функциональность автомобиля и технические данные выбранного мотора, немалую роль играет величина силового агрегата, его габариты.

Внешний вид Газели-Next

Газ 3302

3302 – это бортовая машина, грузоподъемность ее – 1,5 тонны. В 2003 и 2010 годах претерпевала рестайлинг. Моторы, которые устанавливали на эту модель производители:

• ЗМЗ 40524;
• УМЗ 4216;
• ГАЗ 5602;
• Крайслер 2,4 л.

Это тентованные машины, некоторые из них имели удлиненную колесную базу, другие шли по стандарту. Например, модификации 330200 0404 и 330200 0748 оснащались дополнительно кабиной со спальником.

Газ 33023 «Газель фермер»

Эта модель считается грузопассажирской. Разрешается перевозить до пяти пассажиров и груз массой в 1 тонну. Эта машина спокойно ходит как по трассе, так и по грунтовым дорогам. В межсезонье, легко преодолевает раздолбанные сельские дороги по грязи и снегу.

На эту Газель лучше поставить двигателя следующих моделей:

• УМЗ 4216;
• ЗМЗ 40524;
• ГАЗ 5602;
• от Крайслера с объемом двигателя 2,4 л.

Среди данной модели вы найдете также тентованные машины, со спальным местом в кабине и без, а также некоторые модели авто оснащались гидроусилителем руля.

Газ 2705

Эта машина уже не бортовая. Она имеет цельнометаллический кузов. Кстати, на базе ее изготавливались специальные транспортные средства для Скорой Помощи, инкассаторов, автолабораторий.

Некоторые модификации отличаются повышенной проходимостью. Производятся грузопассажирские автомобили Газель 2705. На них установлены следующие виды двигателей:

• УМЗ 4216;
• ЗМЗ 40524;
• ГАЗ 5602;
• от Крайслера движок с объемом 2,4 л.

Почти все модели выпускаются с полным приводом. Некоторые моторы – на дизеле, другие – на бензине.

Газ 3221

Эта серия микроавтобусов Газель, изготовленная на базе модели 2705. Оснащается подходящими моделями двигателей для предыдущей серии: ЗМЗ40524, ГАЗ 5602.

Помимо идентичности колесной базы и кузова с предыдущей моделью имеет следующие преимущества:

• блокировка начала движения при открытой двери на школьных автобусах;
• ограничитель скорости;
• громкоговорители;
• двускатная оцинковка задних колес;
• постоянный полный привод.

Это транспортное средство от компании Газель рассчитано на поездки по грунтовым сельским дорогам, трассам, городским и пересеченным местностям.

Газ 32213

Это дополнительная серия микроавтобусов предыдущей серии. Выпускается с 1996 года. В 2003 году оснащается дополнительным оборудованием для отопления салона автобуса Газель.

На этот тип Газели ставят ЗМЗ 40524, ГАЗ 5602. Серия микроавтобусов оснащена гидроусилителем руля, АБС.

Газ 322132

Эта серия Газелей выпускается для маршрутного такси по городам РФ. Первые машины этой серии опытные автовладельцы не советуют покупать. К ним есть претензии у ГАИ и властей. Так как пассивная безопасность не была разработана на должном уровне.

Однако с 2005 года автобусы модернизировали. Эти Газели получили широкое распространение в Южных регионах России. Оснащаются двигателями:

• ЗМЗ 40524;
• ГАЗ 5602.

Последние модификации получили высокую крышу, ремни безопасности на пассажирские сиденья, АБС и гидроусилители руля.

Газ 32214

Эта машина создана для работы в Скорой помощи. Изготовлена на базе 2705. Оснащается только двигателем от завода ЗМЗ модели 40524.

Теперь давайте рассмотрим силовые агрегаты, которые разрешается ставить на Газели взамен оригинальных движков.

Дела сердечные

За 22-летнюю конвейерную жизнь нижегородской «полуторки» в её моторном отсеке успело потрудиться немало различных двигателей, начиная с бензиновых Rover 20T4 / V8 MPI, DCC EDZ (Chrysler 2.4 DOHC), ЗМЗ, УМЗ и заканчивая дизелями ГАЗ-560 (Steyr), ЗМЗ-514 и Cummins ISF 2.8. И это только серийно устанавливаемые агрегаты, а сколько ещё опытных, экспериментальных и переделанных вариантов рождал как сам завод, так и бесчисленные частные СТО и тюнинг-ателье…

Действуя опытным путём, в конце 1990-х годов специалисты пришли к выводу, что одним из самых оптимальных вариантов двигателей для легковых и лёгких коммерческих автомобилей ГАЗ является продукция японской фирмы Toyota. Действовавшие тогда при Горьковском автозаводе многочисленные тюнинговые компании («Техноволга», «Селеста») стали по индивидуальным заказам переоборудовать «Волги», «Соболи» и «ГАЗели», устанавливая на них более мощные 6-цилиндровые моторы Toyota. Одной из наиболее известных по данному направлению была компания «Техносервис», которая существует и поныне, правда, тюнинг автомобилей ГАЗ уже давно не является её основным бизнесом.

Зато если в любой поисковой системе в сети Интернет сегодня набрать запрос «двигатель Toyota на «ГАЗель», в списке результатов появится множество компаний, продолжающих дело «Техносервиса». Но если 10–15 лет назад устанавливаемые на газовские автомобили японские силовые агрегаты стоили баснословных денег, то сегодня комплектующие приходят из Японии в виде бывших в употреблении «контрактных деталей». К тому же двигатели монтировали преимущественно на новые автомобили ГАЗ, что требовало сертификации и постановки на учёт. А сегодня смену двигателя чаще производят на подержанных авто лишь по акту о переоборудовании.

Последнее обстоятельство стало возможным благодаря приказу № 20152 МВД России от 17 марта 2011 года, согласно которому сверка номеров двигателя ТС полной массой до 5 т в ГИБДД отменена. Этот пункт по-прежнему вызывает многочисленные споры и разные правовые последствия в ГИБДД. Но это уже вопрос о несовершенстве законодательства и отсутствие однообразия в правоприменении.

Отнесение двигателя к числу безномерных деталей развязало руки тюнинговым компаниям-передельщикам ТС, и «прописка» под капотом «ГАЗелей» альтернативных моторов в последнее время набирает популярность. При содействии нижегородской компании «ВолгаТрак-НН» я наблюдал за процессом переоборудования «ГАЗели» с базового силового агрегата на альтернативный и даже прокатился на одной из «полуторок» с сердцем самурая.

Что такое контрактный двигатель и как его купить

Заменить двигатель можно всегда. Здесь даже вопрос не в регистрации, а в рентабельности. Стоимость нового импортного мотора — это еще одна ГАЗель, поэтому такой вариант отпадает. Двигатель с разборки тоже представляет собой довольно опасный вариант, потому что никто не знает, что ему пришлось пережить. Поэтому нашли простой и пока единственно надежный путь к тому, чтобы поставить японский дизельный двигатель на ГАЗель. Это контрактный двигатель.

Этот термин стал звучать совсем недавно, но возможность купить контрактный мотор была всегда. Это агрегат, который имеет пробег по Штатам, Европе или Японии, но на него распространяются договорные обязательства. То есть, покупая контрактный мотор, мы получаем гарантию, что он прослужит определенное количество времени без капиталки. Это значит, что мы покупаем полностью юридически чистый двигатель со всеми возможными документами, уплатой таможенных пошлин и со всем указанным навесным оборудованием, в том числе и с КПП. Это легальный мотор, а не купленный с подозрительной разборки, к нему прилагается полный пакет документов для регистрации в ГИБДД.

Поставить новый двигатель в автомобиль — в этом сложностей не возникает

Кроме того, мы можем быть уверены в том, что:

• двигатель заправлялся только качественным топливом и работал на отличных маслах;
• мотор не обслуживался в на коленях и в гараже, для этого в Японии есть человеческие мастерские;
• мотор обслуживался строго по регламенту, поскольку японец скорее сделает харакири, чем прозевает плановую замену масла;
• как следствие, высокий ресурс, ремонтопригодность и японское качество сборки, а не китайская лицензия.

Мотор Ford

Вторым по своей известности является мотор Ford. При установке данного мотора владелец машины забывает о ряде проблем, связанных с ремонтными работами. А также если поставить такой двигатель на Газель, можно вложить свои финансы один раз – покупка комплекта и самого мотора, а также установка. После монтажа сокращаются большие расходы топлива. Это очень выгодно при поездке на большие расстояния с весомым грузом. Расход топлива по трассе равен 8-9 л. на 100 км. обороты до 100 км.в ч. Двигатель имеет ремень, но качество производителя остается наверху, поэтому не стоит беспокоиться за поломку во время поездки. Технические данные двигателя позволяют машине ехать легко и без лишних напряжений. Не составит никакого труда автомобилю заехать на возвышенность. Газель становится легкоуправляемой на серпантинах.

Двигатель от Ford, установленный в газель

Для капитально ремонта двигателя Газель должна «пробежать» около 500 тысяч км. до этого надо менять масло и фильтры. Единственное, что если стоит импортный двигатель FORD, то вместо обычного тосола, следует заливать импортный антифриз. Это продолжит жизнь мотору, а также улучшит его функциональность в холодное время года.

Дизельный двигатель

Дизельные силовые установки отличаются экономичностью и высокой эффективностью, именно поэтому они чаще всего устанавливаются на грузовые автомобили. Кроме этого, большинство производителей легковых автомобилей также разрабатывают авто с дизельными моторами. Таким образом, в европейских странах дизель постепенно вытесняет бензиновые моторы – уже более 50% новых легковых транспортных средств, поступающих в продажу, оснащены дизельной силовой установкой.

Легковые машины оснащаются быстроходными дизельными моторами, которые обладают высокой эластичностью. Такие двигателя способны развивать номинальный крутящий момент в широком диапазоне частот вращения коленвала.

Принцип работы дизельных моторов несколько отличается от бензиновых силовых установок. В этом случае происходит компрессионное (самопроизвольное) воспламенение топлива, которое впрыскивается в камеру сгорания и смешивается со сжатым и нагретым воздухом. Процесс работы такого мотора не зависит от коэффициента избытка воздуха, а определяется гетерогенностью топливно-воздушной смеси.

Следует выделить следующие отличительные особенности дизельных моторов:

• Отличается большей степенью сжатия, поэтому имеет более высокий КПД, низкий расход топлива, а также отличается большей массой и размерами.
• Имеет низкие обороты коленвала и как следствие меньшую удельную мощность, сопровождаемые неполным сгоранием топлива, сажеобразованием.
• Дроссельная заслонка не предусмотрена конструкцией, благодаря чему мотор способен развивать высокий крутящий момент на невысоких оборотах.
• Отличается более сложной конструкцией топливного оборудования, поэтому имеет повышенную чувствительность к качеству топлива.

Дизельные двигателя совершенствуются по следующим направлениям: повышение мощности, минимизация расхода топлива, облегчение холодного запуска, снижение уровня шума, снижение токсичности отработавших газов. Для воплощения этих целей производители используют целый ряд систем: турбонаддув, Common Rail, предпускового подогрева, рециркуляции отработавших газов, впускная и выпускная системы.

Common Rail – система подачи топлива, которая предполагает накопление топлива в аккумуляторе высокого давления и его впрыск электронно-управляемыми форсунками. Благодаря электронике обеспечивается впрыск порции топлива строго определенного размера, что в результате позволяет достичь сразу нескольких преимуществ: полного сгорания топлива, существенного повышения мощности и высокой экономии. На протяжении одного цикла топливо может впрыскиваться несколько раз.

В современных дизельных силовых установках выпускная система нацелена на снижение в отработавших газах несгоревших углеводородов, оксидов азота и сажи. Эту задачу выполняет сажевый фильтр. Сажа, которая накапливается в фильтре, удаляется путем регенерации.

Чтобы снизить содержание оксида азота в отработавших газах, производители предусмотрели систему рециркуляции отработавших газов. Благодаря данной системе часть газов возвращается во впускной коллектор. Повышение эффективности работы системы обеспечивается за счет специального охладителя (входит в систему охлаждения мотора), в котором отработавшие газы охлаждаются в принудительном порядке.

Впускная система дизельных силовых агрегатов может оснащаться впускными заслонками. Использование заслонок позволяет образовывать два канала всасывания, обеспечивает завихрение воздушного потока, а также улучшенное смесеобразование на всех режимах. Заслонки находятся в закрытом положении при запуске мотора и его работе на низких оборотах, в открытом положении при высоком крутящем моменте и высокой частоте вращения коленвала. Закрытие заслонок способствует снижению содержания оксида углерода и несгоревших углеводородов в отработавших газах.

Турбонаддув – наиболее эффективная система повышения мощности дизельной силовой установки. В системе также применяется турбонагнетатель с изменяемой геометрией турбины, с помощью которого удается создать оптимальное давление наддува на всех режимах работы силового агрегата.

Система предпускового разогрева используется для облегчения запуска дизельного мотора в холодное время года. Данная система являет собой электронно-управляемые свечи накаливания, которые устанавливаются во впускном коллекторе. Кроме того, транспортное средство может дополнительно оснащаться подогревателем дизельного топлива.

Технические характеристики

Главным недостатком «длинного» двигателя является то, что при сильном нагреве газовый стык становится негерметичный. Из-за этого образуются трещины на ГБЦ. Через 300-400 пройденных тысяч км. пробега наблюдается перерасход масла. Сгорают выпускные клапаны, а иногда появляются трещины.

Из всего выше написанного можно сделать вывод: Газель – уникальная машина. Если иметь возможность и большое желание поставить «сердце» Газели, которое будет не только экономно относиться к расходу топлива, но и намного возрастают функциональные возможности. Газель становится выносливой, мощной, легко управляемой. Она очень послушная зимой, на серпантине. При хорошем моторе на Газели возможна перевозка грузов и уже можно не бояться за то, что машина не поднимется на возвышенность. С уверенностью отправляться в дальние поездки и не волноваться за поломки.

Установка двигателей Тойота модели 5VZ-FE и 3UZ-FE на «Газель»

Данное переоборудование с заменой штатного двигателя на так называемый «контрактный» часто называют «СВАП».

Экспертами «УСЛУГИАВТО» был проведен анализ прочности конструкции элементов трансмиссии транспортного средства ГАЗ-3302. Расчет проведен на примере двигателей марки Тойота модели 5VZ-FE и 3UZ-FE.

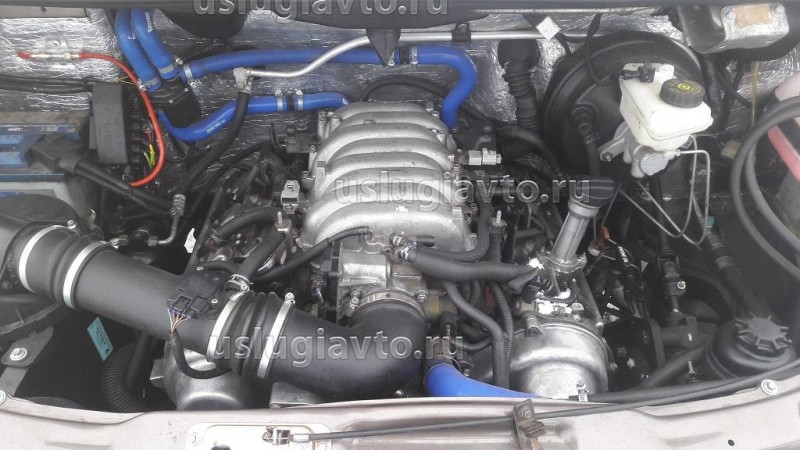

Моторный отсек Газель с двигателем TOYOTA 3UZ-FE c автоматической коробкой передач

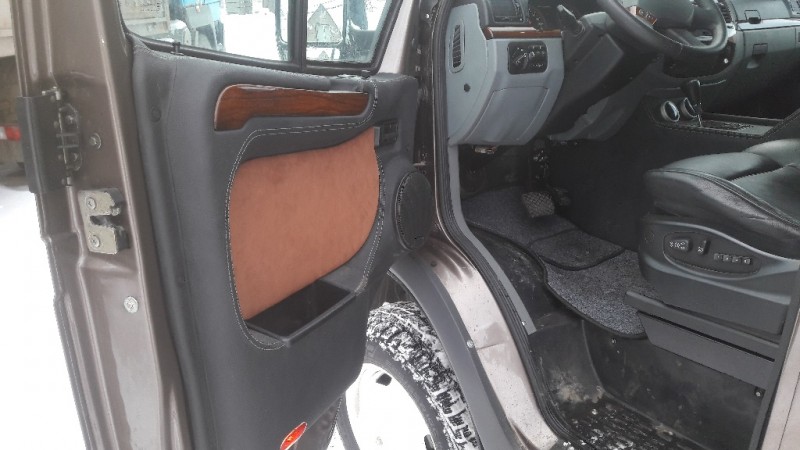

Измененный  интерьер салона Газель с двигателем Тойота 3UZ-FE + АКПП

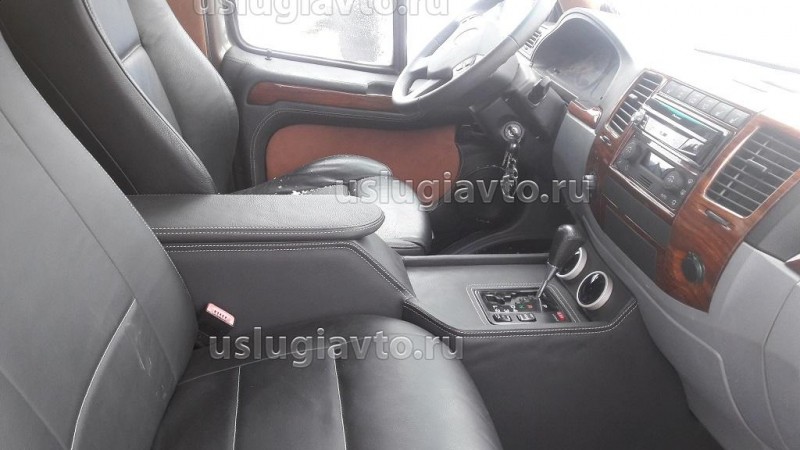

Интерьер салона ГАЗ-3302 с двигателем Тойота 3UZ-FE + АКПП

Маркировка двигателя 3UZ-FE

Маркировка двигателя 3UZ-FE установленного на ГАЗ-3302Вид спереди ГаЗ-3302 с двигателем Тойота 3UZ-FE

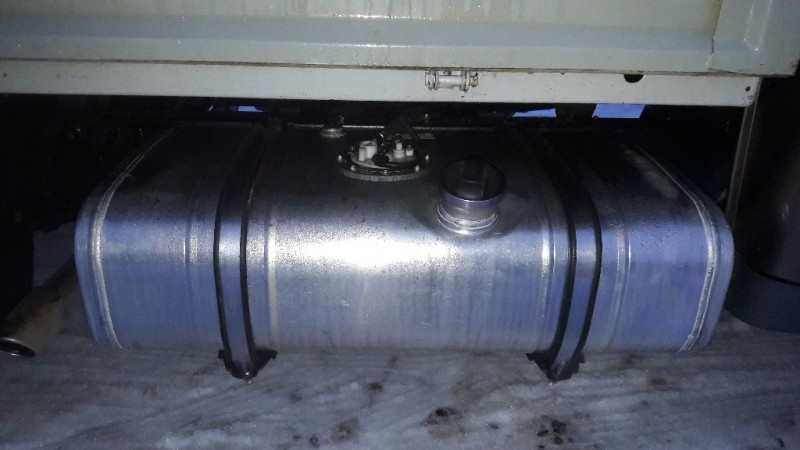

Топливный бак увеличенного объема на  ГаЗ-3302 с двгателем Тойота 3UZ-FEОбшивка салона ГаЗ-3302 с двигателем Тойота 3UZ-FE

Салон Газели с двигателем Тойота 3UZ-FE

ОЦЕНКА ПРОЧНОСТИ ПОЛУОСЕЙ ЗАДНЕГО МОСТА АВТОМОБИЛЯ НА УНИВЕРСАЛЬНОМ ШАССИ ГАЗ-3302.

1. Объект экспертной оценки.
Автомобиль на универсальном шасси ГАЗ-3302.
Цель экспертной оценки – техническая экспертиза конструкции транспортного средства.
2. Внесенные изменения в конструкцию ТС.
Установлен двигатель марки TOYOTA в сборе с автоматической коробкой передач (АКП).
Вариант А: 5VZ-FE;
Вариант Б: 3UZ-FE.
3. Оценка прочности полуоси.
Проведен анализ прочности элементов трансмиссии (полуоси).
В качестве базовой, выбрана полуось серийно выпускаемого сертифицированного автомобиля ГАЗ-3302, имеющего полную массу 3500 кг.

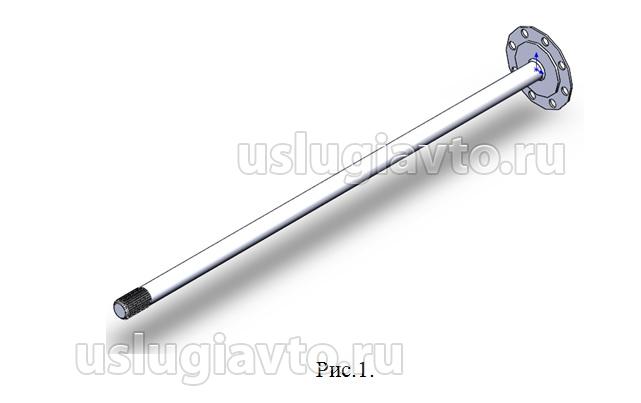

Трехмерная модель полуоси автомобиля представлена на рис.1.

Трехмерная модель полуоси ГАЗ-3302

Материал полуоси – Сталь 40Х
Предел текучести Сталь 40Х σт=785 Мпа
Мпо – крутящий момент, передаваемый через полуось, Н*м;
Мпо=Мкр*iкп*iгп*ηкв2*ηкп*ηгп*ηдиф*К1
Мкр – максимальный крутящий момент двигателя, Н*м;
iкп – передаточное число коробки передач (1-й передачи);
iгп – передаточное число главной пары заднего моста;
ηкв – КПД карданного шарнира;
ηкп – КПД коробки передач;
ηгп – КПД главной передачи;
ηдиф – КПД дифференциала.
К1 – коэффициент, связанный с делением единого потока мощности, проходящего через дифференциал.
Вариант А. Установка двигателя 5VZ в сборе с автоматической коробкой передач (АКП) А340Е.
Максимальный крутящий момент двигателя Мкр=294 Н*м.
Главная пара редуктора заднего моста iгп=5,125
Мпо=294*2,804*5,125*0,992*0,95*0,96*0,96*0,5=1813 Н*м
В программном ресурсе проведен расчет нагружения полуоси крутящим моментом с расчетом запаса прочности в варианте комплектования автомобиля двигателем 5VZ в сборе с автоматической коробкой передач (АКП) А340Е.
По результатам расчета:
Максимальное напряжение на полуоси σпо1=574 Мпа
Коэффициент запаса К=σ_т/σ_по1 =(785 Мпа)/(574 МПа)=1,4

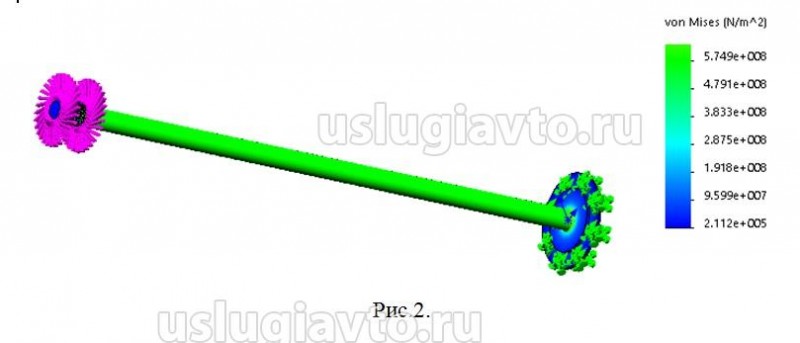

Эпюра распределения напряжений по полуоси представлена на рис.2.

Эпюра распределения напряжений по полуоси ГАЗ-3302 с двигателем 5VZ

Вариант Б. Установлен двигатель модели 3UZ-FE в сборе с автоматической коробкой передач (АКП) А650Е.
Максимальный крутящий момент двигателя Мкр=417 Н*м.
Главная пара редуктора заднего моста iгп=4,3
Мпо=417*3,357*4,3*0,992*0,95*0,96*0,96*0,5=2583 Н*м
В программном ресурсе проведен расчет нагружения полуоси крутящим моментом с расчетом запаса прочности в варианте комплектования автомобиля двигателем 3UZ-FE в сборе с автоматической коробкой передач (АКП) А650Е.
По результатам расчета:
Максимальное напряжение на полуоси σпо1=665 Мпа
Коэффициент запаса К=σ_т/σ_по1 =(785 Мпа)/(665 МПа)=1,18
Эпюра распределения напряжений по полуоси представлена на рис.3.

Эпюра распределения напряжений по полуоси ГАЗ-3302 с двигателем 3UZ-FE

Вывод: таким образом, установлено, что запас прочности серийно выпускаемой полуоси автомобиля на универсальном шасси ГАЗ-3302 позволяет устанавливать двигатели с максимальным крутящим моментом до 417 Н*м, при значении передаточного числа главной пары редуктора заднего моста 4,3.

Наиболее востребованные бензиновые силовые установки

Газель с момента своего выхода на рынок имела несколько модификаций силовых установок, самые востребованные из них:

Силовая установка ЗМЗ 402

Данный двигатель Газель является самым массовым и распространённым из всех, устанавливаемых. Начало его выпуска было положено в 1980 году и продолжалось до 2006 года, более двадцати лет.

Характеристики силовой установки ЗМЗ 402

• Блок цилиндров, материал — алюминий;
• Питание — карбюратор;
• Расположение цилиндров/количество, шт. — в ряд/4;
• Клапана, количество, шт. — 8;
• Поршень, ход, мм. — 92;
• Цилиндр, диаметр, мм. — 92;
• Сжатие — 8,2;
• Объем двигателя, см3 — 2445;
• Мощность, л.с. — 100;
• Момент, Нм — 182;
• Топливо — бензин АИ-92
• Вес ДВС, кг. — 181;
• Расход топлива, л/100 км (город) — 13,5;
• Масло в двигатель, л — 6.

Основные неисправности силовой установки ЗМЗ 402

Преимущество мотора — возможность его установки на большое количество продукции марки ГАЗ. Ремонт двигателя Газель не приносил много хлопот, в связи с простотой конструкции и большим количеством запчастей. Неисправности:

• Задний сальник коленчатого вала, при превышении оборотов свыше 2500 начинал гнать масло наружу. Необходимо поменять набивку сальника.
• Неравномерная подача рабочей смеси в мотор вызывала сильные вибрации и шумы. Настройка карбюратора решало эту проблему, но на короткий срок.
• Плохо отрегулированные клапана создавали стук в силовой установке. Регулировку необходимо проводить каждые 15000 км.
• Опоры мотора быстро выходили из строя и создавали сильную вибрацию. Необходимо было заменить изношенные детали.
• При перегреве ДВС Газель возможных причин было несколько: термостат, помпа, воздушная пробка в системе охлаждения. Частый перегрев мотора приводил к ослабеванию гаек головки блока цилиндров, и в дальнейшем — к прогоранию прокладки.

Силовая установка ЗМЗ 406

Мотор был последователем модели ЗМЗ 402 и пришёл ему на смену. По сравнению со своим предшественником были внесены существенные изменения, что сделало установку более современной.

Характеристики силовой установки ЗМЗ 406

• Блок цилиндров, материал — чугун;
• Питание — инжектор/карбюратор;
• Расположение цилиндров/количество, шт. — в ряд/4;
• Клапана, количество, шт. — 16;
• Поршень, ход, мм. — 86;
• Цилиндр, диаметр, мм. — 92;
• Сжатие — 9,3;
• Объём ДВС, см3 — 2286;
• Мощность, л.с. — 145;
• Момент, Нм — 201;
• Топливо — бензин АИ-92
• Вес ДВС, кг. — 187;
• Расход топлива, л/100 км (город) — 13,5;
• Масло в двигатель, л — 6.

Основные неисправности силовой установки ЗМЗ 406

Мотор был абсолютно новым, по сравнению со своим приёмником, отличался чугунным блоком, верхним расположением распределительных валов, наличием 16 клапанов и гидравлическими компенсаторами. Характерными недостатками были:

• Шум цепи газораспределительного механизма. Причина: выход из строя механизма гидравлической натяжки. Иногда цепь могла заклинить.
• Движок потребляет много масла. Причина: износ маслосъёмных колец и сальников клапанов, щель между крышкой клапанов и пластиной лабиринтного маслоотражателя.
• Сбои в работе мотора на холостом ходу, резкое падение мощности. Причина: неисправность катушки зажигания, узел требует замены.
• Шум при работе ДВС, стук. Причина: гидравлические компенсаторы клапанов, поршневые пальцы, поршни, вкладыши шатунов и т.д.

Силовая установка УМЗ 4216

Силовая установка получила широкое распространение благодаря надёжности и хорошим характеристикам. Главной отличительной чертой можно назвать увеличение объёма мотора, увеличение клапанов и установка инжектора на подачу бензина.

Характеристики силовой установки УМЗ 4216

• Блок цилиндров, материал — алюминий;
• Питание — инжектор/карбюратор;
• Расположение цилиндров/количество, шт. — в ряд/4;
• Клапана, количество, шт. — 8;
• Поршень, ход, мм. — 92;
• Цилиндр, диаметр, мм. — 100;
• Сжатие — 8,2;
• Объём ДВС, см3 — 2890;
• Мощность, л.с. — 125;
• Момент, Нм — 220;
• Топливо — бензин АИ-92
• Вес ДВС, кг. — 170;
• Расход топлива, л/100 км (город) — 12,5;
• Масло в двигатель, л — 5,8.

Основные неисправности силовой установки УМЗ 4216

Силовая установка, по сути, усовершенствованный вариант, повторяющий двигатель ГАЗ 21, но собранный на заводе УМЗ. В отличие от ЗМЗ-402, на мотор устанавливали сухие гильзы цилиндров, тем самым, повышая прочность блока цилиндров. Была установлена резиновая манжета, что позволяло избежать течи масла, и ещё некоторые мелкие усовершенствования.

Из благородного семейства

Как было отмечено, набирающая популярность тенденция по пересадке импортного сердца в отечественные авто в подавляющем большинстве случаев происходит не с новыми автомобилями, а с подержанными. Базовый двигатель такого авто или изрядно поизносился и требует дорогостоящего ремонта, или совсем исчерпал свой ресурс. А в силу исчезновения чиновничьего контроля за применяемыми силовыми агрегатами на зарегистрированных ТС владельцы стараются не просто заменить вышедший из строя стандартный двигатель на более мощный, но и получить в итоге улучшенную динамику, комфорт и увеличенный ресурс. В связи с этим своё место под капотом «ГАЗелей», «Соболей», «Баргузинов» и «Волг» вполне заслуженно занимают проверенные временем 6-цилиндровые моторы Toyota с рядной и V-образной компоновкой цилиндров, легендарных серий JZ и VZ соответственно.

Практика использования этих моторов на японских и американских автомобилях бизнес- и представительского класса Toyota Mark II, Aristo, Crown, Cresta, Chaser, Lexus GS300 и других не раз демонстрировала рекордную надёжность и недостижимый для современных сверхэкологичных турбодвигателей ресурс в один миллион километров. Заложенный в эти двигатели запас прочности и универсальность использования (от седанов бизнес-класса до полноценных внедорожников) позволили размещать эти силовые агрегаты даже в лёгкие коммерческие автомобили. Причём вместе с мотором ставится и оригинальная автоматическая КП Aisin, идущая в комплекте с японскими моторами.

Отмечу сразу, что используемые двигатели Toyota не новые и прежде уже поработали в моторных отсеках перечисленных японских автомобилей Toyota и Lexus, но без пробега по РФ. Как отмечают представители нижегородской компании-установщика, у них надёжный поставщик, отбирающий моторы со средним пробегом 70–80 тысяч километров. Учитывая, что атмосферные «шестёрки» серии 1JZ GE и 2JZ GE рассчитаны на миллион километров, заявленный пробег составляет менее 10 % от их ресурса. Примерно на 300 тысяч км рассчитана и 4-ступенчатая автоматическая трансмиссия Aisin, идущая в комплекте с мотором, но и у них, судя по озвученному пробегу, ещё остаётся 3/4 от ресурса.

Следует сделать ремарку: техническую экспертизу приходящим моторам никто не проводит, а сама компания-установщик, кроме стандартной процедуры смены технических жидкостей, ремня ГРМ, свечей и фильтров, в силу экономии времени и средств заказчика не проверяет состояние поршней (ЦПГ), клапанов (ГРМ) и коленвала (КШМ). Поэтому у заказчика, согласно российскому законодательству, после переоборудования есть ровно 14 дней, чтобы убедиться в работоспособности установленных на его авто узлов и агрегатов.

Просматривается прямая зависимость ресурса силового агрегата от характера последующей эксплуатации «ГАЗели», а также от регулярности обслуживания и качества применяемых смазочных материалов и топлива. Но даже в случае не самой прилежной и бережной эксплуатации можно рассчитывать на то, что АКП сбережет двигатель лучше среднестатистического водителя, орудующего механической КП, просто потому, что исправный гидротрансформатор АКП Aisin не допустит ударной нагрузки на двигатель, которая на машинах с механической КП происходит в момент бросания педали сцепления.

Специально для штатной работы силового агрегата установщик сохраняет заводские блоки управления двигателем и КП, а также их заводские настройки.

ГАЗель, проблемы и решения

На фото — ГАЗель, которая является олицетворением товарно-денежных отношений нового дня

ГАЗель стала символом нового времени и новых товарно-денежных отношений. Она символизирует собой малый и средний бизнес, а замены ей в таком ценовом сегменте попросту нет. Спринтер надежный и мощный, богатый на комплектации и модификации. Но даже в нашей сборке, не говоря уже о немецкой, его цена вчетверо перекрывает нижегородскую полуторку. То же можно сказать и о Фиат Дукато, Рено Мастер, LDV, и прочих европейских автомобилях похожей грузоподъемности. Если попробовать посчитать расходники и запчасти, то ни о какой вменяемой конкуренции речи быть не может. По рентабельности ГАЗель на первом месте от Камчатки до Карпат.

Но есть у нее и проблемы, которые своими руками не всегда решишь. В первую очередь, это отсутствие толкового работоспособного дизеля. На ГАЗель Некст и на Бизнес в разное время пытались ставить Штейер, Андоррию, а на ГАЗ 3307 даже примеряли японский мотор, но в серию они так и не пошли. Не рентабельно. Зато братья-китайцы подсуетились и лицензионный дизельный Cummins можно увидеть под капотами и Некст и Бизнес. Во-первых, они дорогие в обслуживании, а во-вторых, не многим лучше бензинового 407-го агрегата по тяге и динамике. К экономичности стоковых двигателей также есть некоторые вопросы. 18 литров на сотню при средней загрузке стало нормой, а стоит перегрузить автомобиль и расход растет еще более стремительно. При переоборудовании автомобиля на газ особенных успехов достичь тоже не удается, поскольку теряется последняя мощность и каждая горка при груженом борту или полном пассажиров салоне превращается в Арарат.

Видеопроцесс установки японского двигателя на ГАЗель

Ресурс двигателя ГАЗели составляет примерно 40-55 тысяч км до капремонта. Лицензионный Камминс тоже далеко не ушел. Только если на родной мотор, бензиновый, можно купить любую железку за копейки, то на дизеле ремонт обойдется гораздо дороже. Но выход нашли, несмотря на кажущуюся безвыходность ситуации. Контрактные двигатели из Японии.
