Как отключить иммобилайзер на ваз-2114 своими руками

Способы отключения иммобилайзера ВАЗ-2115

Если вы не обладаете навыками в перепрограммировании защитной системы, но при этом не хотите заниматься благотворительными инвестициями в пользу автосервисов – ничего страшного. Решение потенциальной проблемы достаточно простое: вы можете отключить штатный иммобилайзер своими руками. Стоит учесть, что делать это рекомендуется лишь в тех случаях, когда на вашем ВАЗ-2115 уже установлена альтернативная противоугонная система, иначе вы просто откроете зеленый свет злоумышленникам.

Итак, для того чтобы деактивировать АПС-4 без самостоятельной перепрошивки и обеспечить беспрепятственный доступ к работе двигателя, вам нужно сделать две вещи: полностью демонтировать сам иммобилайзер и стереть данные защитного кодирования из памяти электронного блока управления автомобилем

Выполнять эту процедуру нужно осторожно: есть риск того, что система расценит это вмешательство, как попытку угона автомобиля, и заблокирует дальнейший допуск

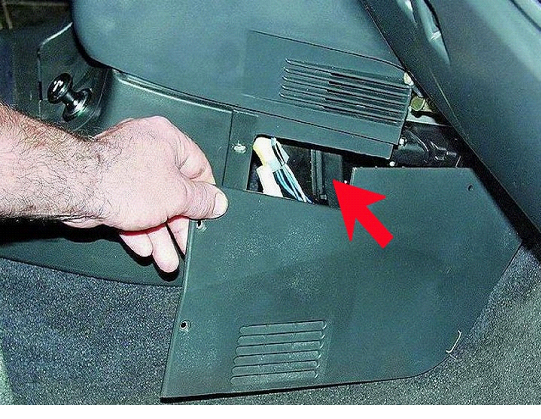

Для начала нужно найти сам блок вашего иммобилайзера, демонтировать его и отсоединить проводной сигнальный разъем (колодку). По умолчанию у ВАЗ-2115 он находится в центральной консоли, так что проблем с обнаружением возникнуть не должно. Помните, что если ваше устройство консоли отличается от штатного – лучше обратиться к инструкции, с помощью которой вы сможете найти ответы на все возникающие вопросы.

Затем вы должны найти на снятом разъеме девятый и восемнадцатый контакты (всего их там двадцать, в случае отсутствия заводской маркировки, отсчет ведется слева направо, начиная с верхнего ряда). Аккуратно отрезаем провода на указанных контактах, оставляя «хвосты» от разъема длиной примерно в 4-5 см от самой колодки. Обрезанные провода необходимо тщательно зачистить, скрутить между собой и изолировать обычной обмоткой. Таким образом, вы полностью восстановите линию связи электронного блока управления с диагностической колодкой, в обход иммобилайзера. После этого устанавливаем разъем, возвращая его в исходное положение.

Данный способ быстр, прост и удобен, но, к сожалению, не может стопроцентно гарантировать вам отключение встроенной заводской системы защиты. Если данная процедура не помогла, потребуется вмешательство в электронную систему – перепрошивка, которую все же лучше доверить специалистам, так как при неаккуратных действиях можно заблокировать не только двигатель, но и всю систему управления в целом. Заранее позаботьтесь о безопасности вашего автомобиля – и он послужит для вас столько, сколько вы сами этого захотите.

В каких случаях необходимо отключение иммобилайзера?

Вопрос об отключении иммобилайзера встаёт перед владельцами автомобилей в нескольких случаях:

1. Потеря ключа. Без ключа процесс запуска и эксплуатации автомобиля становится невозможным.
2. Поломка электронного блока управления (ЭБУ) и остальных составляющих иммобилайзера. Выход из строя элементов препятствует работе автомобиля.
3. Установка дистанционного автозапуска двигателя. Иммобилайзер препятствует этому, и автовладелец встаёт перед выбором, отключить иммобилайзер или установить автоматический запуск двигателя.
4. Автовладельцы придерживаются мнения, что защитить автомобиль можно при помощи автосигнализации. Разделим эти устройства. Сигнализация предназначена для отпугивания воров, нежели для предотвращения угона. Иммобилайзер незаметен, однако он блокирует автомобиль, когда за рулём сидит угонщик.
5. Авто не имеет ценности для угонщика (существуют автомобили, имеющие нулевой рейтинг угона), и наличие иммобилайзера неактуально.

Манипуляции с контроллером ЭБУ

Давайте посмотрим, как выглядит плата контроллера снизу:

Микросхема 24C02 – это и есть память EEPROM. Обведите маркером 5-й и 6-й отводы, B и C. Эти точки предназначены для подключения программатора, который собирают из трех транзисторов.

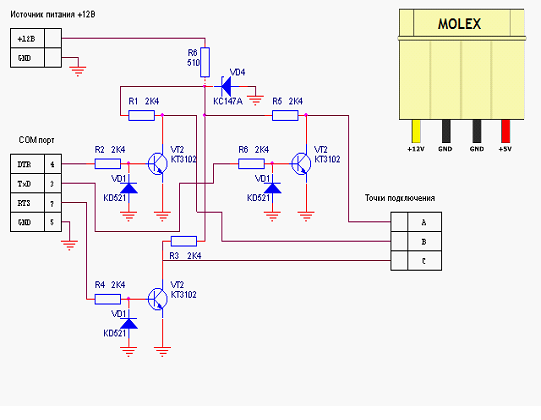

Схема программатора, о котором шла речь, выглядит тривиально. И значит, можно быстро собрать ее своими руками:

Распайка главного разъема ЭБУ выглядит так:

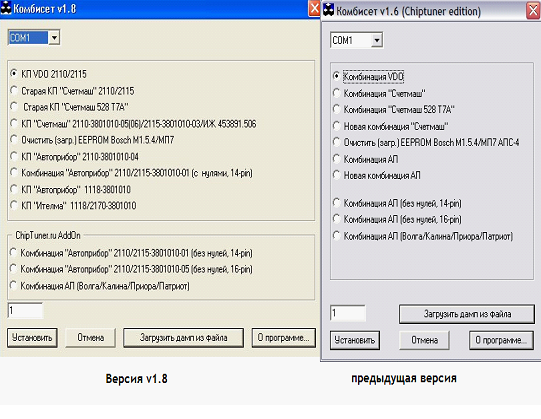

Приложение Combiset нужно скачивать с официального сайта (almisoft.ru). Подходит даже Demo-версия, доступная в разделе Download.

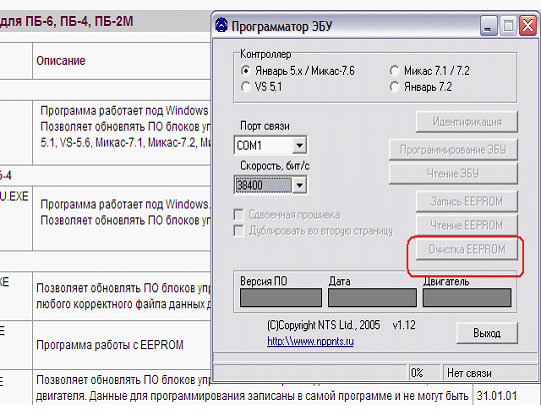

Распространенным типом контроллера в автомобилях ВАЗ-2114 являются следующие блоки: Январь 5.1.X и ИТЕЛМА 5.1. Программировать их нужно одинаково. Требуется использовать переходник с COM-порта на K-Line, но изготовить его легко своими руками:

Процедура стирания занимает несколько минут.

Конечно, речь идет о семействе 2114, а в других автомобилях ВАЗ блок будет найти сложнее. Монтаж и отключение можно выполнить так:

В ходе установки действия проводят в обратном порядке. Но есть одна хитрость.

После подключения ЭБУ подают питание в сеть. А затем, как это ни странно, нужно включить зажигание и дождаться срабатывания лампы Check. И только затем, выключив зажигание, можно продолжать эксплуатацию.

Заметим, что сам иммобилайзер после прошивки блока не должен даже соприкасаться с последним. Поэтому, отключив от иммобилайзера его клеммник, проводят стандартную доработку:

1. От клемм 9 и 18 провода отрезают;
2. Полученные отводы, идущие со стороны шлейфа, соединяют.

Можно и ничего не менять, а просто отключить разъем полностью, утратив некоторые возможности:

1. Вежливая подсветка;
2. Управление задними фарами ПТФ;
3. Управление стеклоподъемниками.

Как видим, на иммобилайзер в современных автомобилях ВАЗ возложено много функций. А отключают его с одной целью – чтобы задействовать сигнализацию с автозапуском.

Вежливая подсветка и концевики дверей

Любую сигнализацию или охранную систему всегда снабжают входом, соединяемым с концевиками дверей. В машинах ВАЗ контрольный провод можно подключить к одной точке (A). Диоды при этом не используются:

Схема подключения контроля дверей

Обязательно проводят настройку: задержка опроса концевиков должна составлять 20-30 секунд. Если этого не сделать, при включении охраны будут происходить ложные срабатывания. Причиной является работа блока АПС, который не гасит плафон после закрытия двери водителя. Опция, о которой идет речь, называется «вежливая подсветка».

По идее, выводы 7 и 13 БСК – это и есть точки подключения, которые надо развязать двумя диодами. Но как показывает практика, лучше реализовать схему с тремя дополнительными диодами (см. рис.). Сигнализацию подключают к точке B, а установка задержки опроса в данном случае не требуется. Желаем удачи.

Шутка от АвтоВаза

Важно! При самостоятельном разборе иммобилайзера, уделите внимание на маркировку его плат. Дело в том, что в корпусе от АПС – 4 может находится плата от 6 — й серии. Это ещё одна, очередная злая шутка от автоваза

Это ещё одна, очередная злая шутка от автоваза.

АВТОМОБИЛЬНАЯ ПРОТИВОУГОННАЯ СИСТЕМА (АПС)

На автомобиле установлена автомобильная противоугонная система АПС-4 (иммобилизатор), состоящая из блока управления, индикатора состояния системы и кодовых ключей.

Иммобилизатор представляет собой электронный блок, предотвращающий несанкционированный пуск двигателя, размыкание необходимых электрических цепей и работающий совместно с электронной системой управления двигателем.

Иммобилизатор переходит в режим охраны автоматически при выключении зажигания.

Проверка активности противоугонной системы

Прежде всего убедитесь, что противоугонная система подключена и находится в неактивном состоянии. Для этого закройте все двери автомобиля, кроме двери водителя, сядьте в автомобиль и закройте дверь водителя. Плафон освещения салона должен продолжать гореть после закрытия двери водителя еще 12 с, а затем плавно погаснуть. Включите зажигание, светодиод индикатора состояния системы должен загореться и гореть постоянно, пока включено зажигание. В этом случае можно переходить к процедуре перевода противоугонной системы в активное состояние, т.е. провести так называемое «обучение» системы кодовыми ключами, которые после этого становятся индивидуальными для каждой противоугонной системы.

Если при включенном зажигании светодиод индикатора состояния системы мигает с частотой 2 раза в секунду, это означает, что противоугонная система вашего автомобиля уже ранее переведена в активное состояние.

Снятие иммобилизатора с охраны

Для снятия противоугонной системы с охраны и пуска двигателя выполните следующее.

1. Откройте и закройте дверь водителя или включите зажигание. При этом система переходит в режим «чтения» кода ключа, а светодиод индикатора состояния системы на панели приборов начинает мигать с частотой 2 раза в секунду. Если переход в режим «чтение» проводится включением зажигания, то зуммер выдаст короткий звуковой сигнал.

2. В режиме «чтение», который длится 1,5 мин, если манипулировали дверью, или 10 с, если включалось зажигание, следует поднести «свой» рабочий ключ к индикатору. После считывания и опознания системой кода ключа светодиод гаснет, а зуммер выдает двойной звуковой сигнал. Отключение светодиода говорит о возможности пуска двигателя.

3. Включите зажигание, светодиод кратковременно загорится и погаснет, двигатель должен пуститься.

Переход противоугонной системы в режим охраны происходит автоматически после выключения зажигания и зависит от ситуации и действий водителя. Если дверь водителя не открывалась или была открыта и не закрыта, то постановка на охрану происходит через 5 мин; если дверь водителя была открыта и закрыта, то постановка на охрану происходит через 30 с от момента закрытия двери.

Во всех случаях за 15 с до постановки системы на охрану зуммер начинает выдавать звуковой сигнал в ускоряющемся темпе. Если установка на охрану нежелательна, то необходимо повернуть ключ в положение «зажигание».

Если при включении зажигания светодиод индикатора состояния системы не загорается, а мигает с частотой 1 раз в секунду в течение 20 с, это означает следующее:

1) между контроллером управления двигателем и блоком иммобилизатора отсутствует электрическая связь. Проверьте соединение в жгуте системы управления двигателем;

2) контроллер управления двигателем был ранее «обучен» кодовыми ключами от другого блока иммобилизатора. Двигатель пускаться не будет. Обратитесь на станцию технического обслуживания;

3) если при включении зажигания светодиод не загорается, амигает с частотой 5 раз в секунду в течение 20 с, это означает ошибку блока иммобилизатора. Если такое мигание не прекращается и при последующих включениях зажигания, необходимо обратиться на станцию технического обслуживания.

Процедура «обучения» иммобилизатора

Если вы убедились, что противоугонная система находится в неактивном состоянии, можно переходить к процедуре «обучения» (кодирования) кодовых ключей. Для этого выполните следующие действия.

1. Включите зажигание. Светодиод индикатора состояния системы не позднее чем через 5 с должен загореться ровным, немигающим светом.

Предостережение: ключи придется прописывать!

Прочтите и проанализируйте то, что указано ниже:

1. Задействовать режим Valet на иммобилайзере АПС-4 можно только «красным» обучающим ключом;
2. Отключить режим Valet можно тоже обучающим ключом, а не каким-то еще;
3. Главное, что процедура «отключения» будет совмещена с «прописыванием пользовательских ключей»;
4. Если, отключая режим Valet, пользовательские ключи не прописать, то распознавать их иммобилайзер не будет!

Обычно все заканчивается тем, что сервисный режим успешно отключают, но прописать ключи забывают. И тогда остается пользоваться одним ключом – обучающим. Что плохо.

Брелоки «Десятки», красный – обучающий

Ответьте себе на вопрос, включен ли иммобилайзер в действительности:

1. Нужно отключить зажигание;
2. К сигнализации, то есть к блоку АПС должны поступать сведения о закрытых дверях;
3. Подсветка салона погаснет;
4. Светодиод иммобилайзера будет мигать с частотой 0,4 Гц, но если система еще не активирована, длительность импульсов составит полсекунды.

Если активация была выполнена, можно наблюдать короткие импульсы – их длительность равна 0,1 секунды.

Контактная площадка в «Десятке ВАЗ»

Если штатная система не активна, она не препятствует работе сигнализации с автозапуском. И тогда установка сервисного режима не имеет смысла.

В некоторые авто семейства ВАЗ-2110 на заводе решили установить импортный контроллер – «MP-7 Bosch». В таком случае управляющая последовательность будет отличаться от «стандартной». Отличия указаны в тексте, и сводятся они к одному-двум шагам. Наберитесь терпения.

Как самому легко и просто сделать универсальный кабель

Изучаем схему, найденную на www.chiptuner.ru и понимаем, что кабель очень простой. Нам понадобится:

1. Немного разноцветных проводов длиной 60 см.
2. Коннекторы от 55-пинового разъема 11 – 13 шт.
3. Коннекторы от 81-пинового разъема 7 – 9 шт.
4. Термоусадочная трубка разных диаметров (2,5 mm; 4 mm; 8mm).
5. 2 переключателя ножевых.
6. Светодиод обычный.
7. Резисторы 1 кОм и 120 Ом.
8. Колодка DB-25 «Папа» в корпусе.
9. Уплотнительная резинка для корпуса DB-25
10. Провод питающий 2x.35  2 метра.
11. Разъем прикуривателя.
12. Колодка OBD‑2.
13. Кабельные стяжки.

Инструменты:

1. Паяльник.
2. Кусачки.
3. Кримпер.
4. Термофен или зажигалка.

Итак, начинаем изготовление универсального кабеля Combiloader.

Приступаем к реализации.

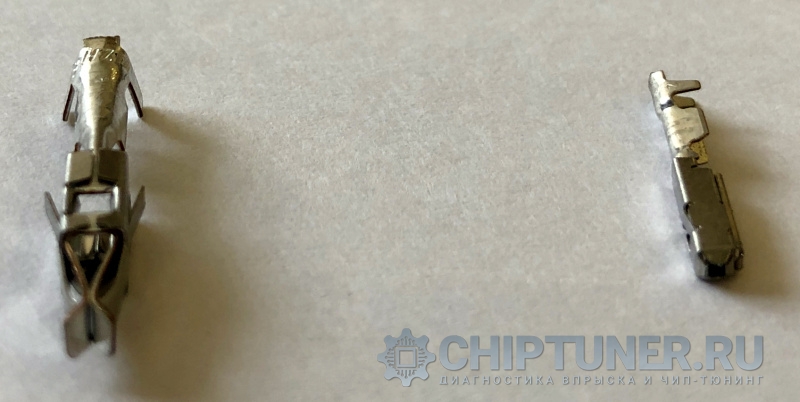

Контакты, малый от колодки 81-pin, большие от колодки 55-pin:

Для начала нам нужно подготовить разноцветные провода одинаковой длины. Цвет проводов – из раздела «Справка» программатора Combiloader: черный, красный, серый, синий, желтый, оранжевый, зеленый. Длина провода 60 см.  От каждого провода нужно отрезать 10 см, главный кабель не должен превышать 60 см., согласно справке, поэтому первый, большой, контакт опрессовывается на расстоянии 50 см, длина проводника до малого – 10 см.

После опрессовки контакты закрываются термоусадкой. В результате должно получиться примерно так:

Аналогично делаем все семь проводов:

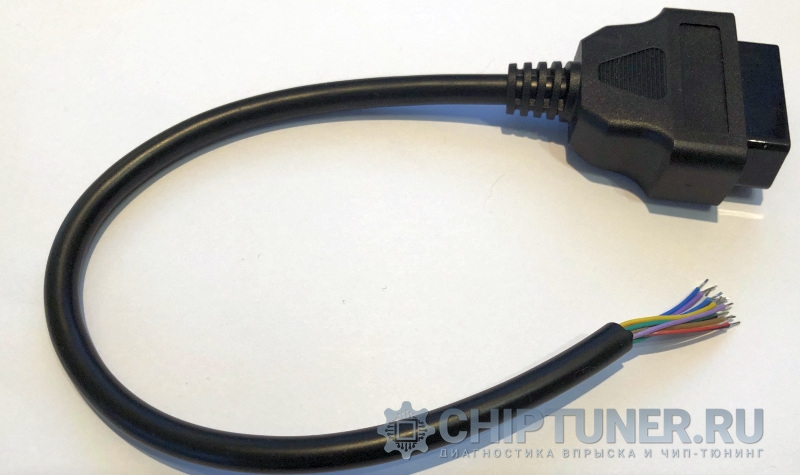

Далее работаем с OBD коннектором, купленным на Aliexpress:

Изоляцию с колодки нужно снять и прозвонить все провода. Нам понадобятся провода 4 и 5 – это масса (на фото – синий и зеленый), их нужно обрезать  для соединения с основным  жгутом,  провод питания (16 контакт, этот провод пойдет в сторону DB-25).  Провода  от  7 и 15 (на фото – коричневый и коричнево/черный) контактов можно сразу свить в витую пару, это у нас будет GPT. Их можно не запоминать, какой где, провода GPT могут меняться местами при программировании.

CAN шина, для полной совместимости с режимом BSM должна быть «запаралелена», нам нужно объединить 2 + 6 и 10 + 14, второй провод обрезать, оставив немного для подпайки терминатора CAN-шины. На фото CAN – желтый и бело/черный.

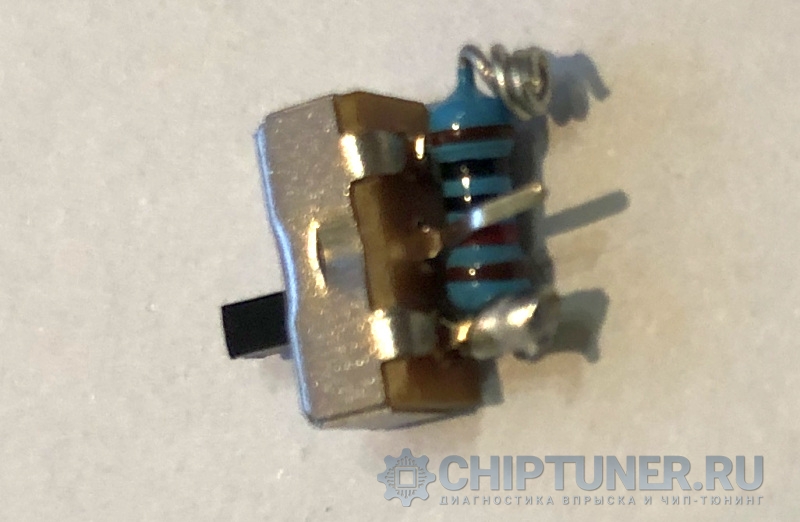

Подготавливаем отключаемый терминатор. Резистор на 120 Ом просто монтируется на контакт, подключается к шине CAN средний контакт и контакт с резистора. Это позволит подключать – отключать резистор от шины CAN:

И припаиваем его к оставленным проводникам.  Шину CAN теперь тоже можно скрутить в витую пару, а переключатель вместе с резистором «прячется» в термоусадку:

Прикладываем колодку к нашему разноцветному кабелю с таким расчетом, что бы CAN и GPT были примерно на одинаковом расстоянии с большими коннектором основного кабеля и прихватываем кабельной стяжкой. После этого нам нужно присоединить контакты 4 и 5 к массе.

Собираем с помощью стяжек жгут. Неиспользуемые проводники колодки можно обрезать. Но я рекомендую просто немного их укоротить и спрятать в проводке. Мало ли что, вдруг понадобится впоследствии какой – либо контакт OBD.  На скрученные витые пары GPT и CAN нужно опрессовать малые контакты.  У нас должно получиться примерно так:

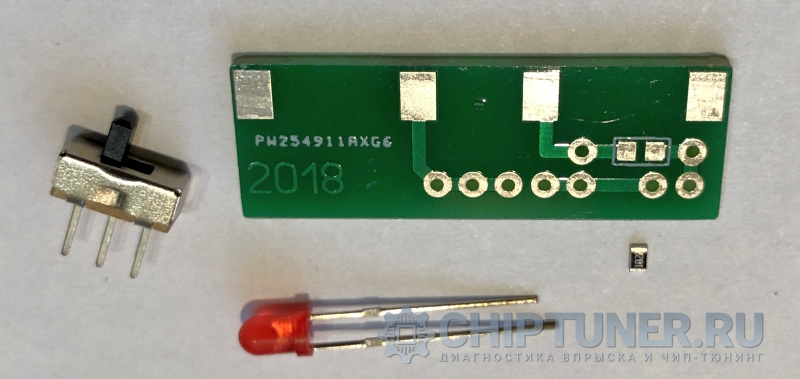

Приступаем к распайке стороны с DB-25. Можно сделать специальную платку для припаивания к разъему DB-25. Но можно обойтись без нее. Основная функция платы – фиксация переключателя и светодиода.

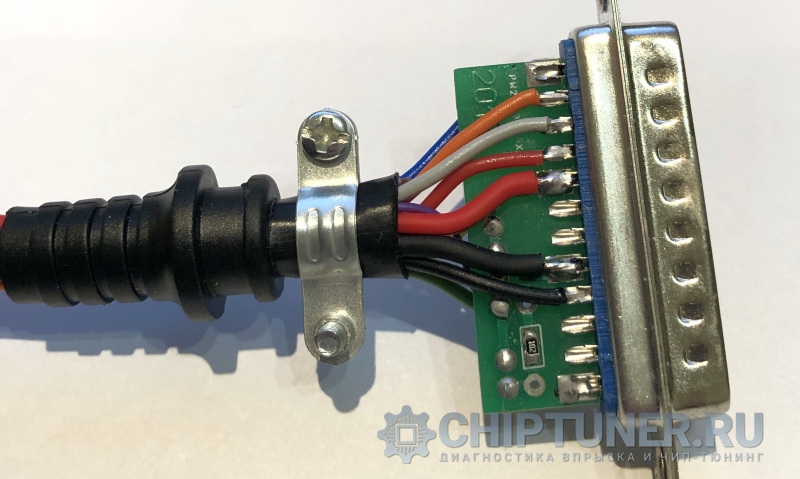

Вот так незамысловато это выглядит после сборки

Сами же провода подпаиваются непосредственно к контактам, согласно справке.

Немного «дорабатываем» корпус:

И припаиваем на питающий провод стандартный коннектор в прикуриватель.  Кстати, не понимаю, зачем это нужно, но так повелось и стало негласным стандартом. Так что этот пункт можно смело пропустить, если вы делаете кабель для себя.

Любуемся на готовый вариант.

Ну и напоследок, делаем дополнительные провода массы и питания. Они нужны для того, что если на каком – нибудь хитром блоке не хватит стандартных коннекторов, можно отрезать большой или малый контакт и присоединить к основному проводу.

Противоугонная функция

Принцип защиты машины от угона основан на создании дополнительной метки на зубчатом венце шкива коленвала. Стандартный шкив имеет конфигурацию 60 – 2, то есть на нем 60 зубьев, 2 из которых срезаны. Срезанные зубья представляют собой метку синхронизации, расположенную в строго определенном месте относительно ВМТ.Для обеспечения противоугонной функции необходимо выполнить на шкиве еще одну точно такую же метку, после такой доработки двигатель не сможет быть запущен с использованием обычного ЭБУ.

На практике установка противоугонной функции заключается в- доработке шкива коленвала- загрузке в ЭБУ (чип тюнинг) специально подготовленной прошивки с помощью загрузчика CombiLoader с активированной противоугонной функцией- активации штатного иммобилайзера АПС‑4.

В этом случае, угонщик не сможет завести машину, путем замыкания проводов замка зажигания (этому препятствует штатный иммобилайзер), замена ЭБУ на «необученный» (с деактивированной функцией иммобилизации) также не приведет к запуску двигателя, поскольку, стандартные прошивки не способны работать со шкивом, имеющем дополнительный пропуск зубьев.

Для того, чтобы завести двигатель, необходимо будет установить на машину «необученный» ЭБУ и заменить шкив коленвала, что сделать быстро довольно затруднительно. Применение каких-либо специальных нестандартных гаек крепления шкива еще более усложняет процесс его замены.

Порядок работы.

1. Включите противоугонную функцию установкой флажка «Указать положение фальш – зуба» на вкладке «Дополнительно» (только в режиме работы с прошивками Январь‑5/VS‑5) и введите значение положения пропуска (число от 4 до 20).При записи прошивки в ЭБУ функция работы с нестандартным шкивом будет добавлена.

2. Демонтируйте с автомобиля шкив коленвала. На диске необходимо удалить два соседних зуба, отсчитав от заводской метки то число зубьев, которое было задано в программе.

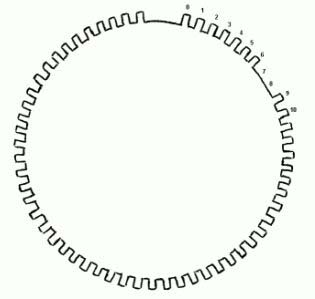

Отсчет зубьев нужно начинать от стандартного пропуска, глядя на диск сверху (зубчатый венец внизу), по часовой стрелке, первый зуб имеет номер (ноль).Если вы установили в программе параметр положения фальш – зуба, равный 7, то удалить нужно зубья 7 и 8. Другими словами, между заводским пропуском и новой меткой будет ровно 7 зубьев. Пропуски можно делать в интервале от 4 до 20

Расположение новой метки относительно стандартной (она расположена вверху рисунка) при заданном в программе положении фальш – зуба = 7.Между метками ровно 7 зубьев. Удалены зубья с номерами 7 и 8.

Удалять зубья нужно аккуратно, не повредив соседние, в противном случае, двигатель может не запуститься.

По окончании механических работ тщательно удалите остатки металлической стружки с поверхности шкива, чтобы она не прилипла к датчику положения коленвала при работе.

3. Установите шкив на автомобиль, по возможности применив нестандартную гайку его крепления (это затруднит снятие диска в случае попытки угона).

4. Проверьте работоспособность штатного иммобилайзера, в случае необходимости активируйте его.

5. Заведите двигатель и проверьте его работоспособность на разных оборотах.

6. Предупредите клиента о том, что в его ЭБУ нельзя заливать обычные прошивки, так как в этом случае двигатель завести не удасться. Можно наклеить на ЭБУ предварительно подготовленную наклейку с соответствующим предупреждением.

Данный «прибамбас» предъявляет повышенные требования к состоянию шкива и датчика коленвала (искривления, намагниченность, зазор, магнитная пыль, помехи). Если во время запуска при прокрутке возникает хотя бы единичный пропуск синхроимпульсов, то синхронизация не наступает. Это проявляется в неуверенном запуске, запуске со второго – третьего раза и пр. Исправить ситуацию программным способом практически невозможно – выход только один: приводить в полный порядок датчик и шкив.

Подключаем обходчик в автомобилях ВАЗ

Допустим, был приобретен модуль «Starline BP-3» или его аналог. Если для сигналки предусмотрен второй, то есть «альтернативный» вариант подключения, вы не сможете использовать указанный модуль в комплекте с ней. Подключив два шнура в разрыв кабеля антенны, вы получите следующее:

• Когда автомобиль заводит сигналка, отключение иммобилайзера действительно происходит;
• В остальное время контур штатной антенны разорван, мотор не заводится.

Если сигналка во время поворота ключа не запускает мотор, просто купите обходчик «BP-5» либо что-то похожее.

Схема для обходчика BP-5

В разрыв кабеля включают шнуры «XS-3». Схема модуля «BP-5» обладает свойством: отключить иммобилайзер при обесточенном обходчике можно ключом в замке. Это – универсальный вариант, но есть и компромиссные.

Первый пример – с разрывом проводов

Чтобы выполнить подключение модуля обходчика, снимите в автомобиле кожух рулевой колонки (удерживается 2-мя саморезами). Затем, выполните действия:

1. Любой из двух тонких проводов, идущих от замка («белый» или «зеленый»), нужно разрезать;
2. От точки разрыва к модулю обходчика ведут двухпроводной шлейф;
3. Шлейф подключают вместо индуктивной рамки, затем устанавливают чип и подключают обходчик к сигналке.

Первый шаг иллюстрируется рисунком:

Установка модуля обходчика в «Гранте»

Если владелец решит отключить сигнализацию, провода шлейфа можно будет замкнуть друг с другом. Этого окажется достаточно. Таким образом, отключение обходчика можно проводить, не разбирая кожух.

В нашем примере в разрыв «зеленого» шнура был включен «серый» проводной шлейф, предназначенный для антенны:

«АПС-6» и BP-3 (не рекомендуется)

Можете пользоваться этой схемой, но она обладает недостатками:

1. Сигналка обязательно должна включать модуль обходчика в момент поворота ключа в замке;
2. Штатный иммобилайзер ВАЗ будет воспринимать только чип, который вы установите внутрь модуля.

Из пункта «2» следует то, что нельзя будет производить программирование иммобилайзера. Можно избавиться от указанных недостатков, для чего устанавливают обходчик «BP-5» («схема 2» из стандартной инструкции). Соответствующая схема приводилась выше.

Гальваническую связь использовать необязательно

Дальше приводятся сведения, требуемые для изготовления обходчика из подручных элементов. Решение, о котором идет речь, тестировалось на автомобиле «Приора» («АПС-6»). Вердикт такой: автозапуск действительно работает, а при желании все можно быстро отключить, не вмешиваясь в проводку авто.

Самодельная рамка-антенна

Дополнительную антенну изготовляют сами:

1. На стержень диаметром 57 мм наматывают слой скотча;
2. Поверх идет намотка витков катушки (50 витков провода ПЭЛ-0,35);
3. Катушку покрывают эпоксидной смолой, припаивают выводы, изолируют.

В результате получится то, что показано на рисунке.

Ответная сторона контура содержит 50 витков провода любой марки. Результат выглядит так:

Чип ключа внутри обмотки

Обе катушки замыкаются в контур, размыкаемый контактами реле. Само реле управляется сигнализацией, тут ничего сложного нет.

Помните, что подключая к выходам сигналки любое вспомогательное реле, в параллель с его обмоткой устанавливают диод (катодом к «+12 В»). Иначе электроника выходит из строя.

Допустим, вам нужно произвести программирование не сигналки, а иммобилайзера, для чего модуль обходчика желательно отключить. Тогда, если реле срабатывает при каждом повороте ключа, поступают так:

1. Управляющий выход сигнализации программируется на другую опцию (не на управление обходчиком);
2. Производят действия с иммобилайзером;
3. Снова устанавливают требуемое значение в таблице программирования сигналки.

Эта рекомендация будет бесполезной, если использовать модуль «BP-3», включенный в разрыв штатной проводки. Делайте выводы.

Функции иммобилайзера на ВАЗ-2114

Автопроизводители ВАЗ-2114 считают своим долгом на каждом выпускаемом автомобиле установить противоугонную систему, называемую штатным иммобилайзером. Данное устройство с двигателем (с его контроллером впрыска) связывается с помощью определенных программ. Благодаря программе подается разрешающий сигнал на контроллер, который самостоятельно не инициирует запуск двигателя. То есть программа встроенного противоугонного устройства блокирует начало работы двигателя.

Механизм функционирования иммобилайзера заключается в разрыве соединения электроцепи транспортного средства в одном из значимых мест. Таким местом может быть электрическая цепь зажигания или стартера. Из-за произведенного разрыва автомобиль не заведется и останется стоять на месте неподвижно. Расчет ведется на то, что если угонщик захочет похитить машину, то она будет защищена программой иммобилайзера, который не даст двигателю запуститься.

Чтобы хозяин ВАЗ-2114 смог управлять штатной противоугонной системой, к ней прилагаются электронные кодовые ключи. По инструкции водитель автомобиля должен задействовать электронный кодовый ключ следующим способом:

• вставить его в специальное гнездо (при контактном типе устройства) или поднести его к индикатору состояния системы – ИСС (при бесконтактном типе устройства);
• система иммобилайзера считает программный код ключа;
• отключится блокировка автомобиля.

Они различаются по стандартным цветам:

• рабочий – черного цвета;
• обучающий – красного цвета.

Изначально следует провести процедуру обучения противоугонной системы, чтобы иммобилайзер срабатывал на рабочий ключ, так как новый автомобиль находится в неактивном состоянии. Активировать его можно только с помощью красного «обучающего» ключа. Как только это произойдет, функции включения и отключения устройства против угона перейдут к рабочему «черному» ключу. Таким образом, штатный иммобилизатор предназначается для защиты транспортного средства от несанкционированного запуска двигателя. Правонарушитель, даже забравшись в салон автомобиля, может попытаться запустить его двигатель. Но поехать у него никуда не получиться потому, что система иммобилайзера в ВАЗ-2114 заблокирует двигатель.

В завершение

Важно обращать внимание на модель платы иммобилайзера, особенно в машинах близких к 2004. Часто новую плату АПС-6, ставили в старый корпус АПС-4. Также не забывайте ознакомиться с распиновкой прибора и значением его контактов

Помните, что схемы немного менялись в зависимости от года производства. Поэтому всегда читайте мануал к программному обеспечению и своей конкретной плате иммобилайзера

Также не забывайте ознакомиться с распиновкой прибора и значением его контактов. Помните, что схемы немного менялись в зависимости от года производства. Поэтому всегда читайте мануал к программному обеспечению и своей конкретной плате иммобилайзера.

Особенности функционирования

По принципу функционирования устройства иммо довольно похоже на простые сигнализации в машине, но при этом в некоторых аспектах уступают им. Последние разработанные модели сигнальных устройств помогают отслеживать угонщика через спутники. В этом случае определить то, что вор забрался в машину, владелец сможет лишь уже после угона. Но в этом есть и свои полюсы: машину не придётся длительное время искать по городу либо за его пределами.

Также работу взломщика сильно осложняет внешний вид прибора, а также его место установки. При попытке найти иммобилайзер в салоне машины вор может провести два часа, но его работа всё равно ничем хорошим для него не кончится. Даже через провода найти прибор довольно непросто, так как он работает через штатную сеть и воспринимает лишь волны с высокой частотностью. Внешний вид защитного устройства часто ничем не отличается от простого прибора, находящегося в машине.

То же можно сказать и о микроиммобилайзерах, которые можно просто перепутать с устройствами в транспорте, например, с обычным предохранителем. Так как на один автомобиль можно устанавливать сразу несколько реле, чтобы найти их и вывести из строя, придётся потратить не только несколько часов, но и целый день.

Также важно внимательно рассмотреть иммобилайзеры, которые на некоторое время отсрочивают время блокировки систем транспорта. Принцип функционирования такого прибора заключён в том, что, когда вор проникает в салон, у него получается завести своими усилиями мотор машины и проехать на ней несколько метров, но после этого автомобиль неожиданно глохнет

Остановившись посередине дороги, вору нет другого выхода, как просто оставить машину и уйти

Если он начнёт возиться с иммобилайзером, то может привлечь к себе внимание окружающих водителей и прохожих

Иногда случается так, что иммобилайзер отключается из-за срочной нужды. Причин для этого существует несколько:

Владелец авто потерял ключ. В этом случае пользоваться машиной просто невозможно.
Поломка в блоке управления либо других важных частях устройства. Это приводит к трудностям с заведением автомобиля.
Невозможность совместить управление транспортом и прибором иммобилайзера. Чаще всего владелец авто должен выбирать одно из устройств.
Желание поставить в салон машины обычную сигнализацию

В этом случае важно понимать, что сигнализация помогает лишь напугать вора, но он всё равно сможет без препятствий угнать транспорт.

Диалог иммобилайзера и ЭБУ впрыска

Для блоков АПС, как и для других штатных иммобилайзеров, связь с блоком управления впрыском проста. В момент «обучения» иммобилайзера, когда в его памяти прописываются коды ключей, одновременно прописывается код самого блока устройства в памяти ЭБУ впрыска. После процедуры обучения иммобилайзер «примет» только прописанные ключи, а ЭБУ впрыска будет «ждать» разрешения только от «своего» устройства.

Если же в соответствующие ячейки памяти ЭБУ впрыска не занесен никакой код, то разрешения на запуск «мозги» ждать не будут вообще. Поэтому возможно отключение иммобилайзера без извлечения ЭБУ впрыска, если блок управления поддерживает перепрошивку через диагностический разъем. Угонщики же для таких машин обычно брали с собой запасные «мозги» — новые, где иммобилайзер еще не прописывался, или «подтертые».

При этом обход штатного иммобилайзера таким способом не вызывал никаких проблем с остальной электроникой – в штатной проводке АПС врезан в разрыв одной-единственной шины между диагностическим разъемом и «мозгами». Поэтому деактивация иммобилайзера таким способом лишала только последующей возможности диагностики ЭБУ впрыска, и то эта проблема устранялась простейшей перемычкой в разъеме блока АПС.

Подводим итоги

Чтобы получить максимальную надежность эксплуатации автомобиля, лучше использовать современный технологичный иммобилайзер. Это устройство поможет вам гарантировать высокую степень сохранности машины и защиты от угона. Тем не менее, иногда иммобилайзер становится настоящей проблемой для самого владельца автомобиля. Потому необходимо знать аварийные пути отключения данного устройства в вашем автомобиле.

Прочтите в инструкции раздел, посвященный данному узлу вашего авто. Помните, что полная информация о функционирования иммобилайзера именно в вашей модели будет только в той инструкции, которая выдавалась вам в салоне вместе с автомобилем. Были ли в вашей практике проблемы с данным узлом?
