Страница 35

Контроль температуры внутри автомобиля и напряжения бортовой сети

Нажмите одновременно кнопки и передатчика. Прозву-

чит мелодия включения режимов и на ЖК-дисплее передат-чика на 5 секунд включится индикация температуры в мотор-ном отсеке автомобиля на текущий момент. Также в это время будет мигать символ капота.

В течение 5 секунд повторно на-

жмите одновременно кнопки

мелодия включения режимов и на ЖК-дисплее передатчика на 5 секунд включится индикация температуры в салоне авто-мобиля на текущий момент.

В течение 5 секунд третий раз нажмите одно-

передатчика. Прозвучит мелодия

включения режимов и на ЖК-дисплее передатчика на 5 се-кунд включится индикация напряжения бортовой сети автомо-биля на текущий момент.

Включение/выключение функции автоматического запуска двигателя в предуста-новленное время

Для включения функции автозапуска двигателя в предустановленное время — удерживая кнопку

жатой, нажмите и удерживайте до сигнала подтверждения кнопки и . При включении функции прозву-чит мелодия включения режимов, а на ЖК-дисплее на несколько секунд появится запрограммированное

время старта и постоянно включится символ

Для выключения функции автозапуска двигателя в предустановленное время повторите описанную

выше процедуру. При выключении функции прозвучит мелодия выключения режимов, а на ЖК-дисплее

Если функции автозапуска двигателя в предустановленное время включена, то в установленное время пе-редатчик с 2-сторонней связью автоматически пошлет сигнал запуска двигателя.

Примечание: Для работы данной функции необходимо, чтобы 5-кнопочный передатчик находился в зоне действия 2-сторонней связи.

Включение/выключение функции блокировки кнопок передатчика

Для включения режима блокировки кнопок передатчика с 2-сторонней связью — удерживая кнопку

нажатой, нажмите и удерживайте до сигнала подтверждения кнопки и . При включении блокировки

кнопок прозвучит мелодия включения режимов, а на ЖК-дисплее появится символ

Для выключения режима блокировки кнопок повторите описанную выше процедуру. При выключении

функции прозвучит мелодия выключения режимов, а на ЖК-дисплее выключится символ

источник

Запись пейджеров автосигнализации с односторонней связью

Охранная система Пантера представлена моделями с односторонней связью: CL-500, QX-44, CL-700, СЛ-600, XS2500, CL-550, SLK-25SC. Привязка пультов этих моделей к системе производится по алгоритму.

1. На проведение каждой операции отводится пятнадцать секунд.
2. Включите режим «Снято с охраны». Сядьте в машину.
3. Активируйте, деактивируйте, вновь включите зажигание.
4. В отведённое время (15 с) нажмите на кнопку «Валет» три раза. Система издаст один короткий сигнал сирены. Светодиод замигает медленно. Сигналка готова к записи пультов.
5. Нажмите и удерживайте клавишу «Закрытый замок» до длинного писка сирены. Светодиод будет гореть постоянно, пока вы держите нажатой кнопку.
6. Отпустите клавишу «Закрытый замок». Светодиод медленно замигает. Система готова к записи следующего коммутатора.
7. Пропишите оставшиеся датчики в памяти охранного комплекса.
8. Для выхода из записи выключите зажигание.

Функции

Как снять машину с сигнализации при помощи кнопки Валет, рассказывается на видео от канала AVTOservis Nikitin.

Ниже рассмотрена настройка некоторых функций кнопкой Валет.

Активация охраны

В ряде сигнализаций бренда Шериф возможна постановка системы на охрану кнопкой сервисного режима. Для этого не потребуется брелок или штатный ключ.

Для того чтобы включить охрану в комплексе Sheriff ZX-940, необходимо:

Нажать кратковременно и отпустить кнопку.
Повторно нажать кнопку и удержать ее несколько секунд — до подачи звукового сигнала активации режима охраны.
Обратить внимание на работу диодного индикатора, который будет быстро мигать. Если все двери были закрыты до манипуляций с кнопкой, то система ожидает открытия и закрытия последней двери

Если в процессе включения была открыта хотя бы одна дверь, то сигнализация ожидает ее закрытия.
Покинуть автомобиль и закрыть дверь. После того как будет закрыта последняя дверь, включится режим полноценной охраны. Промежуток времени после закрытия двери и до включения режима охраны составляет три секунды и не изменяется путем настройки.

Деактивация охраны

В системах Pantera или Sheriff кнопка применяется при отключении охраны с помощью PIN-кода:

1. Открыть замок водительской двери ключом и распахнуть ее. Включится штатный режим тревоги.
2. Вставить ключ в замок и включить/выключить зажигание. Режим тревоги временно деактивируется (на ряде моделей сирена продолжит работу).
3. У владельца будет несколько десятков секунд (в зависимости от модели автосигнализации) для того, чтобы добраться до служебной кнопки и нажатиями ввести первую цифру кода.
4. Повторить манипуляцию с замком зажигания и ввести вторую цифру.
5. Аналогично вводятся третья и четвертая цифра (в зависимости от модификации охранного комплекса).
6. После введения последней цифры необходимо еще раз включить/выключить зажигание, что должно деактивировать сирену.
7. Попробовать запустить двигатель.

При ошибочных вводах кода (для большинства систем дается три попытки), происходит блокировка сигнализации на срок до 30 минут. После этого можно пробовать вводить пароль еще раз.

Прочие функции

При помощи кнопки Valet в системах Sheriff производится запись в память отдельных противоразбойных транспондеров. Она нужна и при программировании кодов новых пультов управления. Кроме этого, клавиша Valet позволяет привязать дополнительный модуль GSM или настроить бесключевой обход штатного иммобилайзера.

В видеоролике от канала «Мастерская Паши и Юры» объясняется назначение кнопки и описываются особенности работы с ней.

Зачем нужны диоды?

Основной блок сигнализации с переходом к последней версии стал выпускаться на новой элементной базе.

Сравним между собой три разных версии:

К сигналкам, выпущенным в предыдущих версиях, поворотники подключались через диоды:

С переходом к новому поколению ситуация не поменялась. Подключая лампы поворотников, используйте два диода.

Габаритные огни, в отличие от поворотников, к разъему блока подключаются напрямую. Диоды при этом устанавливать не требуется.

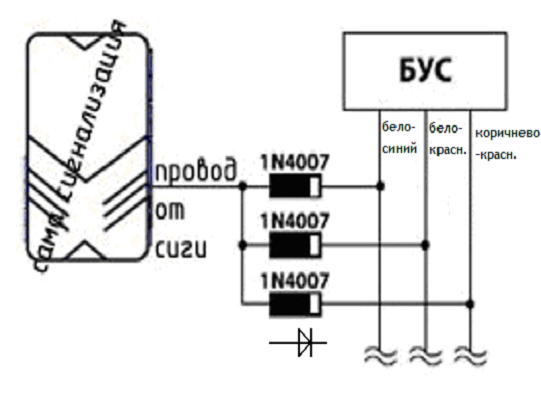

Ниже показано, с чем соединяют контрольный шнур (коричневый), если речь идет о монтаже в автомобиле ВАЗ:

Здесь используются диоды Шоттки, рассчитанные на 1 Ампер. В первом случае, подключая лампы, нужно подобрать другой номинал. А еще, помните о том, что силовой диод при работе греется.

Страница 35

Контроль температуры внутри автомобиля и напряжения бортовой сети

Нажмите одновременно кнопки и передатчика. Прозву-

чит мелодия включения режимов и на ЖК-дисплее передат-чика на 5 секунд включится индикация температуры в мотор-ном отсеке автомобиля на текущий момент. Также в это время будет мигать символ капота.

В течение 5 секунд повторно на-

жмите одновременно кнопки

мелодия включения режимов и на ЖК-дисплее передатчика на 5 секунд включится индикация температуры в салоне авто-мобиля на текущий момент.

В течение 5 секунд третий раз нажмите одно-

передатчика. Прозвучит мелодия

включения режимов и на ЖК-дисплее передатчика на 5 се-кунд включится индикация напряжения бортовой сети автомо-биля на текущий момент.

Включение/выключение функции автоматического запуска двигателя в предуста-новленное время

Для включения функции автозапуска двигателя в предустановленное время — удерживая кнопку

жатой, нажмите и удерживайте до сигнала подтверждения кнопки и . При включении функции прозву-чит мелодия включения режимов, а на ЖК-дисплее на несколько секунд появится запрограммированное

время старта и постоянно включится символ

Для выключения функции автозапуска двигателя в предустановленное время повторите описанную

выше процедуру. При выключении функции прозвучит мелодия выключения режимов, а на ЖК-дисплее

Если функции автозапуска двигателя в предустановленное время включена, то в установленное время пе-редатчик с 2-сторонней связью автоматически пошлет сигнал запуска двигателя.

Примечание: Для работы данной функции необходимо, чтобы 5-кнопочный передатчик находился в зоне действия 2-сторонней связи.

Включение/выключение функции блокировки кнопок передатчика

Для включения режима блокировки кнопок передатчика с 2-сторонней связью — удерживая кнопку

нажатой, нажмите и удерживайте до сигнала подтверждения кнопки и . При включении блокировки

кнопок прозвучит мелодия включения режимов, а на ЖК-дисплее появится символ

Для выключения режима блокировки кнопок повторите описанную выше процедуру. При выключении

функции прозвучит мелодия выключения режимов, а на ЖК-дисплее выключится символ

Бренд сигналок Пантера представлен на российском рынке практически с момента его создания. И сигнализации указанной марки получили заслуженную популярность. В первую очередь, конечно, речь идет о надежности охранных систем, представленных в широком ассортименте и предлагаемых по доступной цене. Но с точки зрения установщика бренд Пантера – не лучший вариант. Монтаж этих сигналок требует определенной квалификации. Рассмотрим типичные ошибки, допускаемые при установке одной из таких систем – а именно, Pantera SLK 625RS ver 3. Приятного чтения.

Как установить

При установке сигнализации необходимо соблюдать стандартные требования:

1. Головной блок располагается в панели приборов. Узел размещается в проветриваемом пространстве на удалении от штатной электроники и магистралей климатической установки.
2. Сирена размещается в моторном отсеке, допускается использовать устройства с автономным источником питания.
3. Дополнительные концевые переключатели размещаются под крышками багажника или моторного отсека. Место размещения не должно находиться в зоне стока воды, после монтажа производится настройка свободного хода.
4. Кнопка программирования и контрольный диод размещаются на панели приборов. Сенсор удара устанавливается на поверхность моторного щита со стороны салона.
5. При установке оборудования в сервисном центре заполняется специальный раздел в сопроводительной документации. Установщик указывает запрограммированные параметры автоматического пуска и методику отслеживания работы силового агрегата (по данным от датчика давления масла, тахометра или генератора).

Схемы подключения

В документации к комплексам приводится схема подключения, позволяющая интегрировать сигнализацию в штатную электросхему автомобиля. В конструкции жгутов предусмотрены предохранители, демонтировать устройства запрещается. При недостаточной длине кабелей допускается применение удлинительных вставок. Точки соединения защищаются изоляционной лентой, рекомендуется располагать стыки внутри салона машины (для снижения коррозии).

Процедура настройки

1. Зажигание включают и в течение 15-ти секунд 3 раза жмут кнопку Valet;
2. Прозвучит сигнал сирены, затем зажигание сразу выключают;
3. Прозвучат два сигнала, зажигание включают снова;
4. Чтобы настраивать опции, перечисленные во второй таблице (см. выше), кнопку Valet жмут и удерживают 3 секунды;
5. Одиночными нажатиями на кнопку Valet выбирают номер опции;
6. Значение 1 выбирают нажатием клавиши «Закрыть» на брелоке;
7. Значение 2 и последующие соответствуют клавише «Открыть», которую жмут 1 раз или несколько.

Для программирования можно пользоваться как основным, так и дополнительными брелоками:

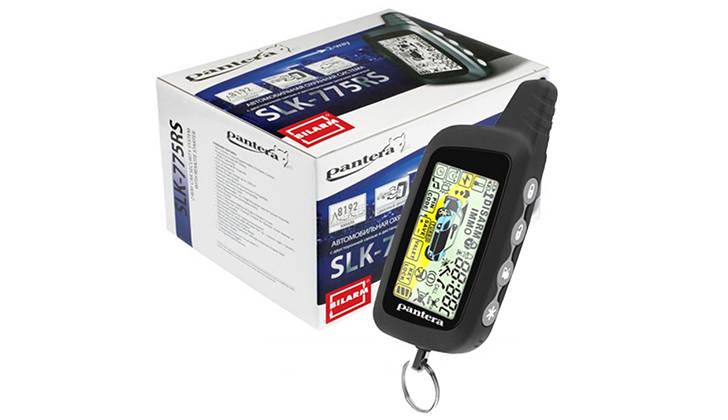

Дополнительный брелок Pantera SLK

Кстати, на шагах 6-7 можно одновременно нажать и удерживать две следующих кнопки: «багажник», «AUX». Тогда за 3 секунды настройки сбрасываются к «начальным».

Если был задан персональный код, его значение требуется ввести до «шага 1». При этом используется кнопка Valet. Нужно включить, выключить и снова включить зажигание, а затем выполнить ввод первой цифры. Зажигание выключают и включают, затем производят ввод второй цифры.

Особенности сигнализации

Устройство, с помощью которого осуществляется управление — это брелок. На нём имеются пять кнопок, с помощью которых можно давать команды. Связь является двухсторонней. Для выдачи необходимой информации брелок оснащён небольшим жидкокристаллическим дисплеем.

В дополнение к основному брелоку, в комплекте предусмотрен также дополнительный брелок, на котором установлены четыре кнопки. Радиус, при котором обеспечена двусторонняя связь, составляет тысячу метров. Если же говорить о расстоянии, на котором может быть передан информационный сигнал, то речь идёт уже о двух тысячах метров.

Как программировать брелок?

Процедура привязки пульта будет отличаться в зависимости от модели системы.

Процедура программирования пейджера в сигнализации CLK 355 осуществляется так:

1. Отключите защитный режим.
2. В течение 5 секунд после отключения охраны выключите зажигание.
3. За пять секунд надо успеть быстро нажать три раза на сервисную клавишу Валет.
4. Подождите, пока сирена не издаст один звуковой сигнал.
5. Выполните активацию зажигания, при этом сирена должна издать один протяжный и один короткий сигнал. Диодный индикатор будет моргать.
6. На протяжении десяти секунд кликните на любую клавишу пейджера. Если сирена издаст один длинный сигнал, это говорит о том, что пейджер успешно привязан к системе. Аналогичным образом выполняется привязка других девайсов. Также можно выполнить привязку пультов от систем 375 и 455.

Чтобы привязать брелок в сигнализации 625RS, выполните действия:

1. Выключите охранный режим.
2. На протяжении пятнадцати секунд три раза нажмите на клавишу Валет.
3. Диодный индикатор будет медленно моргать. Когда это произойдет, кликните на любую кнопку пейджера.
4. Сирена издаст один звуковой сигнал, это говорит об успешной привязке. Аналогичным образом привязываются другие пульты.

Алгоритм привязки брелка в модели 35SC:

1. Охранный режим отключается.
2. Установите ключ в замок зажигания и выполните его активацию.
3. Три раза кликните на клавишу Валет. Сирена комплекса издаст два звуковых сигнала, диодный индикатор будет мигать.
4. Выберите кнопку, которая будет управлять первым каналом. По умолчанию она используется для отключения или включения охраны. Нажмите на клавишу. Сирена издаст один протяжный сигнал, это говорит о том, что привязка успешно выполнена. Процедура определения соотношения кнопок и каналов будет выполнена охранным комплексом автоматически.
5. Когда процедура привязки завершится, нажмите на сервисную клавишу Валет и отключите зажигание. Если не трогать кнопки на пейджере, то из режима программирования система выйдет автоматически через пятнадцать секунд. Это руководство позволит произвести привязку пейджеров в моделях 100SC, 7I, 200SC, SLK-4I и SLK-5I.

В память сигнализации Пантера можно записать не более четырех брелков.

Канал Bilarm рассказал о проверке корректной работы охранного комплекса Пантера.

Процедура привязки в модели 75SC производится так:

1. Отключается охранный режим машины.
2. Производится активация зажигания.
3. Для программирования первой кнопки пейджера сервисная клавиша Валет нажимается один раз, для привязки второй кнопки — два раза.
4. Затем клавиша Валет зажимается до момента, пока не раздастся звуковой сигнал.
5. Зажигание машины отключается.

Процедура сброса брелка осуществляется в соответствии с техническим руководством.

Возможные неисправности и их устранение

Возникновение проблем при передаче сигналов от пульта связано со снижением напряжения элемента питания. Для восстановления рабочих параметров требуется заменить батарейку. При длительной эксплуатации (более 3-4 лет) наблюдается разрушение механизмов кнопок. Ремонт заключается в замене изношенных компонентов или приобретении нового пульта. Частые ложные срабатывания автомобильной сигнализации указывают на повышенную чувствительность сенсора удара, после корректировки параметра дефект исчезает.

Повреждение коммутационных кабелей автосигнализации Pantera приводит к некорректной работе компонентов. Аналогичная ситуация возникает при попадании жидкости на электронные элементы процессорного блока. Ремонт заключается в поиске неисправных цепей и восстановлении изоляции или замене деталей. Для качественного выполнения работ рекомендуется обращаться в сервисные центры, оснащенные специализированным оборудованием для тестирования и восстановления оборудования.

Как выставить время на брелке Пантера

Правильные показания текущего времени на экране пульта очень важны. Ведь по часам включаются и отключаются важнейшие функции: автозапуск по времени, турботаймер, др. Правильно настроить часы поможет следующая инструкция.

1. Для входа в режим настройки зажмите клавишу F на пять сек.
2. Брелок издаст два коротких сигнала.
3. На экране замигают данные циферблата.
4. Кнопкой «Открытие багажника» увеличиваем значение часов. Клавишей «Звёздочка» уменьшаем показания.
5. Для того чтобы установить минуты коротко нажимаем клавишу F.
6. Кликаньем «Открытие багажника» повышаем значение минут. Кнопкой «Звёздочка» понижаем.
7. Зажмите F на пять секунд для выхода из режима настройки времени.

Основные возможности

Благодаря автосигнализации Пантера пользователь имеет возможность:

• автоматически активировать защиту с закрытыми или открытыми дверными замками;
• блокировать двери при достижении определенной скорости;
• реализовать двухэтапную деактивацию защиты;
• активировать автооткрытие дверей после остановки автомобиля или двигателя;
• запустить функцию турботаймера;
• использовать FAPC для защиты от ложных срабатываний;
• пользоваться «АнтиХайДжеком», который останавливает мотор с переходом в режим «тревоги», если водителя насильно заставили покинуть автомобиль;
• установить задержку активации «сигналки»;
• использовать программируемые линии блока управления;
• активировать сброс всех настроек.

Приведенные функции доступны на модели 868RS. Другие модификации могут не обладать одной или несколькими возможностями из перечисленных.

Основные функции

Брелок «Пантера» имеет ряд важных функций для охраны автомобиля, но ими функционал не ограничивается. Для того чтобы конкретно представить себе возможности, расскажем более подробно о её функционале.

• Предусмотрены часы. Конечно, в наше время этим никого не удивить, но заметим, что эта функция дополнена наличием будильника, а также таймера обратного отсчёта.
• Код предусматривает защиту от сканирования и от перехвата. Как известно, современные технологии в некоторых случаях позволяют получить несанкционированный доступ к системе, но в данном случае предусмотрена динамическая модификация программного кода, которая даёт повышенный уровень защиты в подобных ситуациях.
• Функция постановки на охрану с отключённой подачей сигнала на главный брелок. Защита от ложного срабатывания. С одной стороны, это может несколько снизить степень защиты автомобиля при попытке его угона. С другой — бывают случаи случайного срабатывания от погоды (сильного дождя) или других аналогичных воздействий на транспортное средство. Во всяком случае, водитель может этим воспользоваться, если сочтёт нужным.
• Возможность передачи вызова изнутри автомобиля на брелок хозяина. Это может иметь значение в том случае, когда в автомобиле остался пассажир и он хочет напомнить водителю о себе.
• Дистанционный запуск двигателя. Здесь предусмотрено несколько различных вариантов использования. Есть запуск по команде. Также предусмотрен периодический запуск с отключением. Может быть указан регулярный интервал времени, через который производится запуск двигателя. Есть возможность запуска в зависимости от изменений температуры.
• Некоторые другие функции.

Возможные неисправности и методы их устранения

Могут наблюдаться следующие проблемы:

На отдельных экземплярах систем Pandora DXL 3000 после включения охраны на дисплее брелока включаются иконки не закрытых дверей, открытой крышки багажника и срабатывания шок-сенсора. Иконки работают поодиночке или в сочетаниях. При попытке снятия охраны брелок сообщает о потере связи с основным блоком. При этом второй брелок работает в штатном режиме. Причиной неполадки является проблема в прошивке модуля брелока. Для определения версии прошивки следует выключить устройство и нажать на вторую кнопку. На экране отобразится двузначное число, которое обозначает версию программы. Для исправления ситуации рекомендуется заменить брелок.

По отзывам владельцев на Pandora DXL 3210i наблюдалось пропадание связи брелока с блоком. Индикатор мигает красным цветом, периодически переключаясь на зеленый. Для ремонта потребовалось переписать брелки и поменять каналы связи.

Не включается двигатель в режиме пуска по температуре. Причиной может быть некорректное измерение датчиком температурных параметров и запрет пуска в настройках.

Ошибка в передаче данных на брелок. Примером может служить ошибка информирования о дистанционно запущенном двигателе, когда на экране горит иконка работающего мотора, но по факту двигатель не завелся. Это происходит из-за некорректной настройки, когда данные о работающем двигателе берутся по одному каналу CAN-шины. Рекомендуется дополнительно подключать ввод данных от тахометра или от генератора.

Ошибочные данные от датчиков температуры. Из-за особенности конструкции возможно наложение сигналов от разных устройств. В параметрах настройки рекомендуется устанавливать разную адресацию для каждого датчика. После изменения параметров запустить двигатель и проверить показания. Если процедура не помогла, то следует дополнительно изменить настройки адресации.

Ошибки при работе блокировки дверей, которые возникают из-за управления по CAN-шине. Рекомендуется провести тестирование работы блокировки в разных режимах работы электроники автомобиля. На некоторых автомобилях работу замка удается обеспечить по аналоговой шине.

Неправильное определение состояния батареи. Автосигнализации Пандора измеряют напряжение и, при падении его ниже определенного уровня, информируют владельца или включают двигатель для подзаряда

При установке и настройке важно установить корректное значение, которое указывается в инструкции по применению. При ошибке в настройке система будет многократно заводить двигатель или присылать сообщения на брелок

Некорректная работа сигнализации после сброса настроек к заводским значениям. Сигнализации Pandora относятся к системам нового поколения и нуждаются в корректной настройке. Методы решения проблем, применимые для продукции Starline или Scher Khan, нельзя использовать на Пандоре.

После сброса настроек рекомендуется обратиться на сервисную станцию для проведения настройки.

Пищание различного тона, исходящее от блоков системы, свидетельствует о бракованном преобразователе напряжения. Для ремонта меняют блок в сборе или перепаивают неисправный элемент. Дефект встречался на системах Pandora 3970 в модуле RF.

Пропадание связи брелока и автомобиля вблизи вышек сотовой связи. Причиной является чувствительность ряда систем Pandora к эфирным помехам. В случае невозможности разблокировать машину брелоком ее открывают штатным ключом и деактивируют охрану клавишей Valet.

Нажатие на кнопки брелока включает все символы на экране (или четыре цифры). Это является признаком выключенного пульта, для включения необходимо нажать на третью кнопку (F) в течение нескольких секунд.

Не работает зуммер брелока. Владельцу необходимо заменить батарею. В случае продолжения проблем рекомендуется замена устройства.

Проблемы с дозвоном системы на телефон владельца в режиме тревоги. Такое возможно при подключении услуги «голосовая почта» на телефоне владельца.

Невозможно дозвониться на номер сигнализации с дополнительного номера. Обычно причиной является неправильно набранный PIN код системы.

Где находится и как выглядит

На Шевроле Нивы, выпущенных после 2004 года, устанавливалась модель иммобилайзера АПС-6. На вариантах модели до 2004 года выпуска размещена версия АПС-4. Иногда даже встречаются АПС-6, размещенные во внешнем блоке от АПС-4. Модуль управления АПС-6 расположен на рулевой колонке, АПС-4 находится на центральной консоли под пластиковым туннелем.

Устройство представляет собой небольшой пластиковый блок с отходящими от него проводами, заканчивающимися штекерами.

Внутреннее устройство иммобилайзера достаточно сложное, он состоит из:

• микроконтроллера на базе PIC16C65B;
• запоминающего устройства (энергонезависимой памяти) EEPROM для запоминания кодов;
• двунаправленной шины K-Line для обмена данными с электронным блоком управления автомобилем.

Дополнительно к иммобилайзеру прилагаются два ключа (рабочий и обучающий) со встроенными транспордерами — чипами, передающими электронный сигнал на модуль управления. Рабочий ключ используется в повседневной жизни для зажигания мотора автомобиля. Обучающий ключ отмечен красной вставкой на головке и предназначен для перепрограммирования устройства, ввода цифрового пароля и т. д.

Как прописать брелок Pantera с обратной связью

К моделям с 2-х сторонней связью относятся: SPX-1, PR-1, SLK-468, SLR-5625RC, QX-270. В память сигнализации можно записать коды четырёх пультов дистанционного управления. Выключите режим охраны и выполняйте следующие пункты.

1. Активируйте зажигание.
2. На шесть сек. зажмите сервисную клавишу. Прозвучат четыре ЧИРПа.
3. Нажмите одновременно и удерживайте кнопки «Открытие багажника», «AUX» до одного срабатывания сирены. Для записи пульта без дисплея используйте клавиши «Открытие багажника», «Динамик».
4. Повторите предыдущее действие для оставшихся коммутаторов. Запоминание соответствующего брелока сопровождается таким же количеством звуковых сигналов.
5. Если в течение шести секунд не последует никаких действий, то блок управления выйдет из режима записи.
6. Выключите зажигание.

Как пользоваться сигнализацией (пошаговая инструкция)

Перед применением сигнализации руководство рекомендует:

•  изучить инструкцию;
•  установить устройство;
•  изучить брелок и предназначение его кнопок;
•  выполнить программирование брелока и пульта управления.

Только после выполнения перечисленных пунктов можно приступить к полноценному использованию охранной системы.

Брелок управления

С его помощью активируются и деактивируются практически все доступные функции. Реализуется это через нажатия определенных кнопок или их комбинаций.

Обозначение символов и кнопок на брелоке

Чаще всего основной брелок управления с обратной связью оснащен пятью клавишами и жидкокристаллическим дисплеем. Какие кнопки за что отвечают и их комбинации детально расписаны в инструкции по эксплуатации.

Например кнопки Pandora DXL5000 выполняют следующие функции:

1.  активация охраны;
2.  деактивация сигнализации;
3.  переключение между режимами и отключение режима «Паника»;
4.  состояние системы;
5.  специальная кнопка SOS.

Pandora DXL5000

Жидкокристаллический дисплей Pandora DX50 имеет много пиктограмм, обозначение которых можно увидеть в инструкции.

Программирование брелока

Запись брелока в блок управления осуществляется с помощью сервисной кнопки «Валет».

Для того чтобы правильно настроить пульт управления необходимо выполнить такие шаги:

• Выключить зажигание.
• Включить брелок.
• Найти кнопку «Валет» и с ее помощью ввести ПИН-код. Для каждой цифры необходимо выполнить соответствующее количество нажатий.

Кнопка Valet

После ввода одного значения необходимо дождаться светового сигнала и только потом переходить к следующей цифре. Для ввода кода отводится 20 секунд.

Некоторые модели Pandora имеют немного другой принцип программирования:

– DXL3210; – DXL3000; – DXL1870i.

Чтобы прописать их в блок управления нужно выполнить такие шаги:

1. Выключить зажигание.
2. Нажать один раз на кнопку «Валет».
3. Все кнопки на брелоке зажимаются до моргания дисплея или звукового сигнала.
4. Запись считается завершенной, если сигнализация один раз «пикнет».

Принципы настройки автозапуска

Охранные комплексы Pandora позволяют настроить автоматический старт мотора по CAN двумя способами:

– по таймеру; – по температуре.

Настройка осуществляется с брелока нажатием кнопок.

По таймеру

В этом случае, чтобы автоматически заводить автомобильный двигатель в определенное время, нужно выполнить такую последовательность шагов:

1. Зажать кнопку включения «F» и нажатиями дойти до иконки «вентилятор».
2. Кратким нажатием на кнопку отключения нужно войти в режим настроек автозапуска.
3. Выбираем нужное меню с помощью F.
4. Кнопками включения и выключения выставляется установочное время запуска, суточный таймер и время прогрева.
5. Пролистать до конца списка возможных настроек и подтвердить изменения.

Автозапуск по таймеру успешно настроен. Уведомления о пуске двигателя и его остановке поступят на пейджер.

По температуре

Активировать старт мотора по температуре можно только в том случае, если охранный комплекс оснащен соответствующим датчиком.

Алгоритм действия схож с настройкой для запуска по таймеру:

1. Нажать F и дойти до «вентилятора».
2. Кнопкой отключения войти в настройки автозапуска и с помощью «F» кликнуть на нужное меню.
3. Клавишами включения и отключения установить температуру старта и остановки при достижении конкретных значений.
4. Пролистать до конца меню и подтвердить изменения.

Кнопка «valet»

Сервисная клавиша «Валет», как и у других охранных систем, предназначена для выполнения:

– аварийного отключения охраны; – программирования блока управления; – сброса настроек.

Располагается она чаще всего в отсеке для предохранителей. Сама клавиша окрашивается в красный цвет.

Управление системой по телефону

Контроль охранной системы с телефона поддерживают не все модели Пандоры. Для управления сигнализацией она должна иметь GSM-модуль.

К моделям с поддержкой сотового контроля относятся:

– DXL 5000 Pro; – DX 5200; – DXL 3970 PRO; – DXL 3945 PRO; – DXL 3910 PRO и другие.

Полный перечень моделей с GSM-модулем размещен на официальном сайте. Управлять «сигналкой» можно как с помощью СМС-команд, так и с использованием фирменного приложения.

Телефон позволяет:

– настраивать автозапуск; – дистанционного запускать двигатель; – блокировать и разблокировать пуск ДВС и другие.

Как пользоваться брелоком

После установки системы автосигнализации пантера следует настроить сам брелок, он же — пульт управления. В первую очередь выполняется программирование брелока в пульте управления.

Обозначение значков

В комплекте системы автосигнализации пантера входят два вида брелоков: с пятью кнопками и ЖК-дисплеем, а также запасной — с четырьмя кнопками. Обозначение значков на кнопках у всех моделей одинаковое.

На жидкокристаллическом дисплее значки обозначают следующие функции

Как узнать модель по брелоку

Когда неизвестно, какая модель сигнализации установлена, нужно действовать по алгоритму:

Внимательно осмотреть брелок, обращая внимание на любые надписи, которые могут рассказать о системе или марке.
Если ничего не нашлось, следует разобрать корпус и осмотреть плату и чип на наличие надписей. Через интернет можно определить, на какие системы могли быть установлены такие элементы.
Определить по фотографиям похожие брелоки по: внешнему виду, количеству и расположению управляющих кнопок.
При нахождении похожего брелока следует прочитать инструкцию по пользованию и сравнить возможности со своей системой.

Как завести машину с брелока

Все указанные системы автосигнализации с двухсторонней связью дают возможность владельцу автомобиля запустить, и заглушить двигатель дистанционно. Для этого следует дважды нажать на кнопку с символом ✱ с паузой не более трех секунд.

При этом квитирование происходит через краткое включение поворотных огней. При неудачном запуске повторить эту процедуру можно трижды. Системы кондиционирования и вентиляции включаются через 1,5 минуты, если не были настроены на другой режим.

Продолжительность работы двигателя составляет 12 минут, если не были установлены другие параметры.

Выключение двигателя производится однократным нажатием на кнопку ✱. Сработка подтверждается акустическим или вибросигналом.

Инструкция по брелокам

Для правильной работы системы важно правильно настроить брелоки. Это осуществляется с помощью прилагаемой к самой системе инструкции

Она состоит из нескольких разделов. В первом разделе перечислены все функции системы автосигнализации. Во втором — настройка тех или иных команд. В следующем — о работе светодиодного датчика и специальной кнопки “Valet”. Во второй части расписаны настройки каждой из функций и последовательность настраивания.

Как привязать брелок к машине

В память автосигнализации pantera можно вписать по два брелока с пятью и четырьмя кнопками. Для это следует соблюдать алгоритм действий:

1. Активировать зажигание.
2. На шесть секунд нажать сервисную кнопку “F”. Дождаться ответного четырехкратного ЧИРПа.
3. Одновременно надавить и держать кнопки “Открыть багажник” и “AUX” до однократного сигнала сирены.
4. Выключить систему зажигания.

Для развернутых разъяснений следует обратиться к инструкции на каждую из моделей.

Как восстановить звук пульта

Если брелок Пандора (DXL 4950, 4970, 5000 Pro V2, 4910L, 4300, LX 3030, 3297, 3055, 3410, DX-30, 500, 4400, 3945 Про, 5000 S, DX 5200, ДХЛ 4910, 3910 Про) не издаёт звуки и мелодии, то первым делом проверьте настройки согласно прилагаемому руководству пользователя. На брелке располагается сенсорный экран с пиктограммой «Режимы сирены», а также клавиша управления сигналами. С её помощью можно включить звук. Отключить, нажав на любую кнопку. Пульт дистанционного управления может проигрывать до шестнадцати мелодий.

Если эти действия не помогли восстановить звук брелка, тогда сдайте его в специализированный центр.

Актуальные модели производителя

Виды охранных комплексов, выпускаемые под брендом Pantera:

• с 2-сторонним каналом связи без функции автоматического пуска;
• оборудование, поддерживающее дистанционный или автоматический пуск мотора;
• бюджетные сигнализации, оснащенные 1-сторонней связью.

SPX-2RS

Комплекс с поддержкой CAN-шины автомобиля, рабочие параметры популярных моделей транспорта заранее внесены в память оборудования. Поддерживаются дополнительные каналы FLEX с возможностью интеллектуальной настройки. Для предотвращения перехвата команд применены 128-разрядные ключи шифрования.

Сигнализация отличается использованием сдвоенного диалогового кода для шифрования сигналов брелоков. Частота работы передатчика составляет 434 МГц, дальность действия пультов не превышает 1200 м. Комплекс соединяется с цифровой шиной автомобиля, что позволяет реализовать функцию Slave (управление работой сигнализации штатным ключом).

SLK-775RS

Оборудование работает на частоте 434 МГц, радиус действия пультов достигает 1500 м (прием сигналов). Комплекс поддерживает автоматический пуск двигателя по сигналу от вольтметра, обеспечивая подзарядку батареи. Предусмотрен блок для оперативного определения причин преждевременной остановки силового агрегата.

SLK-868RS

Сигнализация отличается частотой работы передатчика, повышенной до 868 МГц. Увеличение параметра позволило улучшить трансляцию сигнала и довело рабочий радиус до 2000 м. Оборудование оснащено дополнительными каналами, позволяющими управлять замком багажного отсека или другими устройствами.
