Установка и настройка сигнализации с автозапуском scher khan magicar 5

Содержание:

Устранение неисправностей

  1. Отсутствуют предупредительные и тревожные срабатывания сигнализации после ударов по кузову. Причиной является неправильная настройка или установка сенсора. Для настройки используются два потенциометра, расположенных на датчике. Следует снизить порог чувствительности сенсора, проверяя работоспособность похлопыванием ладонью по кузову. Если регулировка не помогает, то следует проверить монтаж сенсора. Установка датчика на двусторонний скотч может стать причиной искажения показаний. Сенсор рекомендуется очистить от остатков липкой ленты и закрепить саморезами.
  2. Поступление коротких тревожных оповещений на брелок. Время тревоги кратковременное, его не хватает на чтение причины. Причиной таких срабатываний является излишняя чувствительность сенсора удара, которую необходимо отрегулировать.
  3. При нажатии на кнопки пульта управления нет отклика. Вероятными причинами могут стать разряд батареи и наличие радиопомех. Изредка причиной становится плохой контакт между клеммой аккумуляторной батареи и проводкой или рассинхронизация приемника и передатчика. Рекомендуется заменить элемент питания и проверить затяжку контактов на клеммах. Рассинхронизированный пульт управления требуется прописать в память блока заново. При наличии радиопомех потребуется открыть автомобиль ключом, отключить систему аварийным методом, отъехать в менее зашумленное помехами место и проверить работу брелоков.
  4. Самопроизвольное отключение режима охраны. Причиной может быть включенная функция “свободные руки”.
  5. Отсутствие звукового сигнала и мигания “аварийки” при включении и выключении системы указывает на ошибки в подключении или поломку сигнального реле, установленного в основном блоке. Требуется провести проверку, при выходе реле из строя придется менять сигнализацию.
  6. Нет отображения функций на экране. При нажатии на кнопки мигает иконка связи передатчика с основным блоком. Характерный симптом повреждения кварца, расположенного в передатчике пульта. Требуется ремонт пульта или замена. Для проверки необходимо проверить работоспособность дополнительного пульта. Если не работает и второй пульт, то неисправен антенный модуль. Можно попробовать отремонтировать элементы в специализированном сервисе.

Способы аварийного отключения

Отключение системы в аварийном режиме (ПИН-код не запрограммирован) пошагово выглядит следующим образом:

  1. При помощи штатного ключа открыть замок двери.
  2. После открытия двери водителя или пассажира активируется режим тревоги.
  3. В течение 4 секунд необходимо вставить ключ в замок зажигания и повернуть его из положения “Откл” в позицию “Вкл”. Стартер включать не требуется.
  4. Нажать на кнопку в течение двух секунд. При правильном выполнении последовательности произойдет отключение сирены и внешней световой сигнализации.
  5. В течение пяти секунд повторно нажать на кнопку (на короткое время). Система подаст двойной звуковой сигнал, сопровождаемый вспышками “аварийки”. Будут отключены блокировки цепей зажигания и стартера, охранный режим системы отключится.
  6. Попытаться запустить двигатель и начать движение.

Если в память блока занесен код отключения, то процедура деактивации усложняется:

  1. После открытия двери и включения сирены необходимо включить зажигание. Пытаться активировать стартер не следует.
  2. Временно отключить тревогу, нажав на две секунды на сервисную клавишу.
  3. За последующие пять секунд требуется еще раз быстро нажать на клавишу. Индикаторный диод перейдет в режим быстрого мигания, лампы внешней сигнализации мигнут однократно.
  4. Диод находится в мигающем режиме 4 секунды, которые отведены пользователю на начало ввода первой цифры кода. Ввод выполняется нажатиями на клавишу, не допускается долгих пауз (протяженнее 1,5 секунд) между воздействиями. Число нажатий соответствует цифре, которая находится в интервале от 1 до 4.
  5. Дождаться подтверждения ввода цифры, которое выглядит как вспышка “аварийкой” и диодом. После этого диод вновь перейдет на режим частого мигания.
  6. По аналогичной процедуре ввести остальные три цифры кода.
  7. При правильно выполненной процедуре, после ввода последней цифры будет подан двойной сигнал сиреной и “аварийкой”. При ошибке включится звуковая тревога. В этом случае придется повторить процедуру ввода кода.

Как настроить автосигнализацию MOBICAR

  • 1 Как настроить автосигнализацию MOBICAR
    • 1.1 Настраиваем автозапуск двигателя
    • 1.2 Переход к управлению авто после автозапуска
    • 1.3 Возможные ошибки при включении функции автозапуска
  • 2 Настройка автозапуска UNIVERSE
  • 3 Настройки модели MAGICAR
  • 4 Настройка LOGICAR

В системе MOBICAR реализованные современные разработки в области охраны автомобиля от угона. В комплектацию входит компактный брелок управления, цифровые датчики удара, небольшой процессорный блок. Разобраться в настройке несложно, несмотря на большое количество встроенных функций.

Среди основных функций, которые необходимо настроить, в автосигнализации MOBICAR есть:

  • автозапуск автомобиля;
  • настройка автоматического включения сигнализации;
  • регулировка чувствительности;
  • включение и отключения датчика удара.

Первое, чему стоит научиться, заводить и глушить машину с брелка. Это удобная функция, позволяющая прогреть машину в зимнее время, пока вы выходите из дома. Или выключить двигатель, если вы надолго задержались в магазине, чтобы не перегревать транспорт.

Настраиваем автозапуск двигателя

Запустить мотор дистанционно с брелка можно только в режиме охраны. Для транспортного средства с МКПП необходимо провести подготовку к запуску, для этого:

  1. При работающем двигателе и закрытых дверях, а также включенном стояночным тормозом и опущенной педалью тормоза нажмите на кнопку III брелка.
  2. Если в авто установлен замок зажигания, то ключ необходимо вынуть при вышеописанных условиях. При наличии кнопки Старт/Стоп ее нажимать не надо.
  3. После проделанных манипуляций, выйдите из машины и нажмите кнопку охраны (коротко нажмите на кнопку I).

Чтобы провести автозапуск Scher-Khan на данной модели сигнализации, необходимо нажать следующие кнопки:

  1. Долгое нажатие на «III», при этом на брелоке появится изображение дыма, что означает запуск мотора.
  2. Начнется обратный отсчет времени автозапуска, для его перезагрузки, коротко нажмите на ту же кнопку.
  3. Чтобы выключить режим удерживайте III на брелоке до звукового сигнала.

Установить время автозапуска можно вручную, а также выбрать режим отключение мотора по заданной температуре. Для этого:

удерживайте I + IV

Выставляя время прогрева, необходимо учитывать климатический режим, а также можно выбрать функции утреннего и вечернего автозапуска.Таким простыми манипуляциями с брелоком вы можете поставить на автозапуск любой автомобиль. Не стоит забывать, что с МКПП необходимо провести предварительную подготовку по описанной выше инструкции.

Переход к управлению авто после автозапуска

Проведя дистанционный запуск двигателя, следует получить управление автомобилем в свои руки, когда вы до него добрались. Для этого:

  • нажмите педаль тормоза;
  • отключите стоячий тормоз;
  • уберите АКПП из режима парковки.

При этом нажимать на брелоке ничего не надо. Выполнив одну из перечисленных манипуляций, вы услышите звуковой сигнал и одно моргание фар, что свидетельствует об отключении автозапуска.

Возможные ошибки при включении функции автозапуска

Если не выполнять условия для включения автозапуска, то система будет выдавать ряд ошибок, которые необходимо устранить. Среди всех кодов на брелоке встречаются:

  • ER:01 – включен мотор, необходимо заглушить машину для продолжения настроек;
  • 02 – включенное зажигание: выключите и вытащите ключ, чтобы работать дальше с сигнализацией;
  • 03 – открыта дверь. При незаблокированных дверях не включается режим охраны;
  • 04 – открыт капот;
  • 05 – не ставится на автозапуск из-за отсутствия подготовки в машинах с МКПП;
  • 06 – не включен стоячий тормоз;
  • 07 – зажата педаль тормоза;
  • 08 – не работает мотор, стоит провести запуск двигателя и продолжит настройки;
  • 09 – открыт багажник;
  • 10 – неверно выставлено зажигание;
  • 11 – 19 – была тревога.

Если не работает автозапуск авто с брелока, проверьте наличие данных ошибок, а также правильность установки самой сигнализации. Первичной настройкой и монтажом должен заниматься специалист автосервиса, чтобы избежать плачевных последствий с выходом устройства из строя.

Важно! Чтобы корректно и быстро установить время автозапуска или настроить сигнализацию, внимательно изучайте инструкцию по эксплуатации, где подробно описаны все функции устройства

Инструкция по эксплуатации

Ниже разберем главные нюансы из технического руководства по использованию и настройке Шерхан Логикар 1.

Привязка коммуникатора

Программирование пейджера:

  1. Выключите защитный режим Шерхан Логикар 1. При отключенном зажигании надо нажать на клавишу, расположенную на корпусе диодного элемента, кнопка зажимается на две секунды. Световые приборы машины должны моргнуть один раз.
  2. Затем на протяжении пяти секунд надо еще раз кликнуть на кнопку. Световые приборы моргнут два раза при условии, что пароль не используется. Если же код есть, то осветительные устройства моргнут один раз.
  3. Если вы используете пароль, то вам надо ввести его значение. Световые приборы в машине мигнут дважды.
  4. Спустя пять секунд диодная лампочка будет гореть без перерыва. Это говорит о том, что потребитель может прописать новый пульт. Всего Шерхан Логикар 1 позволяет привязывать не более трех коммуникаторов.
  5. На протяжении пяти секунд кликните по первой клавише коммуникатора. Процедура привязки остальных пультов повторяется аналогично.

Программирование автозапуска

Как включить автозапуск:

  1. По таблице настроек переведите опцию 2-13 в положение 3. Благодаря этому вы сможете поменять назначение каналов для управления стартерным механизмом и зажиганием.
  2. Посредством пульта выставьте временной интервал с момента активации стартера до момента, пока не произойдет пуск ДВС. Рекомендуется установить ближайший параметр из таблицы для опции 2-20. Если вы настраиваете функцию для авто с дизельным ДВС, то следует указать временной интервал для 2-21. При настройке параметра на машинах, оснащенных системой зажигания с клавишей Старт/Стоп, надо произвести регулировку опции 2-25. Если транспортное средство оборудовано турбированным агрегатом, то следует отрегулировать функцию 2-24.
  3. На следующем этапе надо произвести настройку нескольких параметров, которые обеспечат правильную работу функции. Речь идет о времени прогрева мотора и работе световых приборов машины при автоматическом пуске. Также надо настроить интервал активации опции по таймеру и внести корректировку в количество циклов запуска ДВС. Если двигатель в нерабочем состоянии, то нет смысла разряжать аккумулятор бесконечными попытками его завести. Обычно специалисты настраивают четыре цикла пуска.
  4. После выставления параметров кликните по кнопкам 2 и 4 коммуникатора одновременно. Это приведет к активации таймера.
  5. После выставления времени надо десять раз подряд нажать на четвертую клавишу. Это позволит произвести регулировку параметров. Когда настройки будут определены, нужно кликнуть на клавиши 2 и 4. Это приведет к активации опции.

Повторите действия по настройке в Шерхан Логикар 1, чтобы отключить опцию автозапуска.

Режимы

Описание режимов, в которых может работать Шерхан Логикар 1:

  1. Включение защиты осуществляется нажатием первой клавиши, для деактивации используется кнопка 2 коммуникатора. При отключении замочные устройства на дверях откроются, произойдет разблокировка стартерного механизма и мотора. Если во время отключения сирена подала шесть сигналов, это говорит о том, что срабатывала тревога. Ее срабатывание обусловлено активацией концевиков на дверях или капоте. Когда при отключении сирена издала пять сигналов, то система срабатывала по команде контроллера удара. Если сирена подала четыре сигнала, это говорит о срабатывании предупредительной зоны контроллера чувствительности.
  2. Чтобы активировать режим поиска машины на парковке, надо кликнуть на кнопку 1 коммуникатора при включенной функции защиты. Световые приборы машины мигнут пять раз, а пейджер издаст один мелодичный сигнал.
  3. Для открытия двери багажного отделения надо зажать клавишу 3 коммуникатора на две секунды. Если режим охраны активирован, он автоматически отключится, но дверные замки не разблокируются. Можно настроить открытие багажника с отпиранием замков на дверях.
  4. Режим проверки состояния Шерхан Логикар 1 запускается кратковременным кликом по кнопке 4. На экране пейджера отобразится информация о состоянии комплекса.
  5. Активация режима Паника осуществляется удержанием первой клавиши коммуникатора на две секунды. Для отключения функции нажимается первая или вторая кнопка.
  6. Для включения либо отключения тревожных сигналов сирены можно зажать первую и вторую кнопки коммуникатора.

Особенности установки и схема подключения

  • Автосигнализация Шерхан Магикар 7 имеет довольно простую конструкцию, что существенно облегчает процесс ее монтажа.
  • В случае необходимости это устройство можно использовать для управления другими приспособлениями.
  • Программирование нового брелка
  • Программирование брелока Шерхан 7 имеет простой алгоритм и может выполняться автовладельцем самостоятельно, для этого нужно знать некоторые особенности.
  • Память сигнализации рассчитана на три брелока.
  • Для записи устройств необходимо отключить режим охраны, а также установить в новые пульты батарейки.
  • Программирование происходит следующим способом:
  • Совершить поворот ключом в зажигании, из начального положения ВЫКЛ. перейти в конечное положение ВКЛ., произвести эти действие нужно очень быстро — в течение четырех секунд (не больше).
  • Автомобиль подаст световой сигнал, тем самым подтверждая готовность к прописке брелока.
  • Далее следует нажать кнопки I на первом брелоке, подтверждая готовность к записи кода — один раз маякнет аварийная сигнализация. Таким же образом необходимо осуществить прописку последующих брелоков. После прописки последнего, сигнализация несколько раз вспыхнет, и система выйдет из режима программирования.
  • После проведения записи кодов не рекомендуется использовать брелоки в течение нескольких секунд.

Схема подключения Шершан магикар 7

Как установить и подключить систему

Инструкция по установке системы Magicar 7 подробно описывает схему подключения и дает водителю возможность самостоятельного монтажа. Чтобы реализовать такую задачу, нужно придерживаться следующего руководства по установке:

  1. Для начала нужно поставить электросхему, в качестве которой используется микропроцессорная модель. Ее фиксируют под или за контрольным щитком после предварительного демонтажа панели приборов. В зависимости от особенностей модели машины понадобится снятие облицовки колонки руля и крепежных элементов.
  2. Дальше нужно зафиксировать модуль приемопередатчика на внутренней стороне лобового стекла. Выполняя монтаж, нужно убедиться, что расстояние до предметов из металла составляет как минимум 5 см.
  3. Контроллер вызова устанавливают в углу ветрового стекла. Перед этим рабочую поверхность обрабатывают обезжиривающим составом на основе спирта. Выполняя монтаж, нужно убедиться, что корпус датчика не касается пластмассовых панелей.
  4. Оповещающую сирену устанавливают под капотом в скрытом месте.
  5. Концевые датчики можно установить на капот или дверь багажника.
  6. Остальные рабочие узлы фиксируются в салоне.

Как включить автозапуск на Шерхан 7

Настройка автозапуска по команде выполняется с помощью удерживания второй кнопки пульта в течение 2 секунд. После этого происходит активация защитных функций и закрытие дверных замков. В результате двигатель заведется, а на экране появится индикация времени, которое остается до остановки.

Как настроить автозапуск по времени

Запуск по таймеру активируется следующим образом:

  1. После коротких нажатий на клавиши 2 и 4 произойдет активация меню программирования автозапуска по времени.
  2. Чтобы войти в режим запуска двигателя, нужно нажать на кнопку 4 и выбрать временной интервал.

По температуре

Автозапуск по температуре активируется таким образом:

  1. Пользователь подключает режим 1-13, руководствуясь пошаговой инструкцией.
  2. Дальше нужно активировать функцию 1-21, которая отвечает за управление температурным диапазоном.
  3. С помощью клавиши 4 запускаем двигатель по температурному показателю.
  4. Выбрав оптимальное значение, нужно нажать на кнопки 2 и 4.

Как отключить функцию

Чтобы отключить опцию, необходимо деактивировать зажигание и открыть режим настроек с помощью кнопок 1 и 4. Потом нужно нажать на 3 кнопку, после чего световые индикаторы трижды моргнут, и прозвучит 3-х кратное звучание сирены.

Peugeot 308 White Wild Cat › Бортжурнал › #109. Scher-Khan Logicar 3 + автозапуск

Драстя!)Автомобиль продан, но материала скопилось еще на пару статей.Пересилив свою лень, потихоньку буду наверстывать упущенное.

Сегодня хочу рассказать Вам о сигнализации с автозапуском.Если помните, изначально я устанавливал на свой Peugeot slave систему Prizrak 710.

Система полностью встраивалась в электронную начинку автомобиля и управлялась со штатного кнопочного ключа. Выдавал систему только светодиод индикации.Установкой сигнализации занималась контора Дмитрия ака DrGRI (г.Москва).Все четко, быстро и с гарантией.Сигнализация прослужила мне верой и правдой 2 года (если я не ошибаюсь), и НИ РАЗУ не имела сбоя.Главным минусом этой системы, как и прочих других — односторонняя связь с автомобилем и отсутствие возможности подключить автозапуск (далее а/з). Вы не знаете в каждый момент времени в каком состоянии находится охраняемый объект.

Я раньше никогда не парился по такому поводу, и на всех прошлых автомобилях устанавливал Alligator различных модификаций (в зависимости от года покупки авто). Но все чаще и чаще меня стали парить отмороженные “булки” холодными зимними деньками, когда с утречка садишься в ледяной автомобиль, и сидишь стуча зубами в надежде не расколоть оба “фабержэ”)))Но Дмитрий меня уговаривал изначально, что необходимо ставить систему именно с а/з. Я наотрез отказался, т.к. свободных финансов у меня тогда не было, да и а/з я на себе никогда не испытывал, поэтому обладал только теоретическими знаниями о его пользе)

Время шло, финансы росли, и я таки созрел на имплантацию другой системы. Системы с автозапуском двигателя.И конечно же для этого я опять же обратился к Дмитрию ака DrGRI .

Старая сигнализация была успешно демонтирована, а на ее место заточили систему Scher-Khan Logicar 3.

В прошлый раз, мне поступило много вопросов по поводу работы иммобилайзера (далее иммо), при установке сигнализации Prizrak.Так вот отвечал тогда, отвечу и сейчас сразу — система Logicar имеет свой модуль обхода штатного иммо.Для корректной работы, Дмитрий изготовил пустую болванку штатного ключа, с прописанным в нем КОДОМ иммо МОЕГО автомобиля. Этот код должен быть указан у вас на табличке, которая прикреплена к ключам, при покупке нового автомобиля.Эту болванку разместили в этом модуле, и спрятали в недрах торпедо автомобиля.Работает это так:1. в штаном режиме, иммо опрашивает ключ в замке зажигания при попытке завести автомобиль2. в режиме а/з, при поступлении дистанционного сигнала, идет кратковременный запрос иммо в модуле обходчика, после чего двигатель запускается. Как только вы сели в автомобиль, и нажали на педаль тормоза (или перевели селектор АКПП), идет опрос штатного ключа в замке зажигания. Если ключа нет, автомобиль глохнет.Т.е. наличие обходчика, но отсутствие ключа зажигания не позволяет угнать у вас авто.

Мало того, при установке системы, были добавлены пару авторских доработок, не позволяющих проникнуть в автомобиль при работе а/з, которые не входят в штатный перечень функционала))

ДОПОЛНЕНИЕ!— Штатный ключ с кнопками так же действует как брелок сигнализации, т.е. при нажатии кнопок на ключе, автомобиль закрывается и встает на охрану/отпирает двери и снимает с охраны (SLAVE режим)— Длительное нажатие кнопок штатного ключа по прежнему закрывает окна— При постановке на охрану с пейджера сигнализации, окна так же автоматически закрываются— Помимо пейджера в комплекте идет еще один брелок сигнализации, но без обратной связи— Система поддерживает режим турботаймера— Пейджер имеет режим выбровызова/безшумной постановки на охрану— Возможность управления 2 разными автомобилями— Наличие дополнительного канала управления (например открытие багажника)— На дисплее пейджера отображаются символы: открытие капота/дверей/багажника/срабатывание датчика удара/работающий двигатель/будильник/текущее время/напряжение АКБ/температура в салоне

В общем, работа системы мне нравилась, особых замечаний к ней нет (разве что батарейки в пейджере быстро садятся). Брелок бьет далеко. Завожу автомобиль с 16го этажа, и пока спускаюсь во двор, сажусь в уже горячее сиденье (попогрейку включаю на ночь) и теплый салон.Так же система позволяет устанавливать запуск двигателя по времени суток/температуре на улице, выводит на дисплей температуру в салоне и напряжение АКБ.

Оч рекомендую эту систему для установки в Peugeot 308))Весь перечень функций можно найти в интернете.И огромное спасибо Дмитрию и его установщикам. Быстро, четко, дешево.Буду обращаться еще))

Благодарю за внимание.Подписывайтесь на БЖ, ставьте лайки, а комментарии оставляйте ниже)Дальше будет еще интереснее. И не факт что на этом авто))Моя группа ВконтактеМой Instagram

Как настроить автосигнализацию MOBICAR

В системе MOBICAR реализованные современные разработки в области охраны автомобиля от угона. В комплектацию входит компактный брелок управления, цифровые датчики удара, небольшой процессорный блок. Разобраться в настройке несложно, несмотря на большое количество встроенных функций.

Среди основных функций, которые необходимо настроить, в автосигнализации MOBICAR есть:

  • автозапуск автомобиля;
  • настройка автоматического включения сигнализации;
  • регулировка чувствительности;
  • включение и отключения датчика удара.

Первое, чему стоит научиться, заводить и глушить машину с брелка. Это удобная функция, позволяющая прогреть машину в зимнее время, пока вы выходите из дома. Или выключить двигатель, если вы надолго задержались в магазине, чтобы не перегревать транспорт.

Настраиваем автозапуск двигателя

Запустить мотор дистанционно с брелка можно только в режиме охраны. Для транспортного средства с МКПП необходимо провести подготовку к запуску, для этого:

  1. При работающем двигателе и закрытых дверях, а также включенном стояночным тормозом и опущенной педалью тормоза нажмите на кнопку III брелка.
  2. Если в авто установлен замок зажигания, то ключ необходимо вынуть при вышеописанных условиях. При наличии кнопки Старт/Стоп ее нажимать не надо.
  3. После проделанных манипуляций, выйдите из машины и нажмите кнопку охраны (коротко нажмите на кнопку I).

Чтобы провести автозапуск Scher-Khan на данной модели сигнализации, необходимо нажать следующие кнопки:

  1. Долгое нажатие на «III», при этом на брелоке появится изображение дыма, что означает запуск мотора.
  2. Начнется обратный отсчет времени автозапуска, для его перезагрузки, коротко нажмите на ту же кнопку.
  3. Чтобы выключить режим удерживайте III на брелоке до звукового сигнала.

Установить время автозапуска можно вручную, а также выбрать режим отключение мотора по заданной температуре. Для этого:

Функция Последовательность нажатия кнопок Как отреагирует брелок или авто
Зайти в меню №1 для настройки При выключенном двигателе.

удерживайте I + IV

На дисплее брелока отобразится меню, нажмите коротко IV для выставления таймера.
Настройка времени таймера
Выберите часы или минуты коротким нажатием III, при этом I – уменьшение показателя, а II – увеличение.
На экране отобразится выбранный параметр, для сохранения коротко нажать на IV.

Автозапуск по температуре
Для отключения и включения функции в меню выставления времени зажмите III. Чтобы менять показатели в пределах от -30⁰С до 0 ⁰С с шагом в 5 нажимайте коротко на I или II соответственно.
Для сохранения и перехода к выставлению установки напряжения нажмите коротко на IV.

Выставляя время прогрева, необходимо учитывать климатический режим, а также можно выбрать функции утреннего и вечернего автозапуска.Таким простыми манипуляциями с брелоком вы можете поставить на автозапуск любой автомобиль. Не стоит забывать, что с МКПП необходимо провести предварительную подготовку по описанной выше инструкции.

Переход к управлению авто после автозапуска

Проведя дистанционный запуск двигателя, следует получить управление автомобилем в свои руки, когда вы до него добрались. Для этого:

  • нажмите педаль тормоза;
  • отключите стоячий тормоз;
  • уберите АКПП из режима парковки.

При этом нажимать на брелоке ничего не надо. Выполнив одну из перечисленных манипуляций, вы услышите звуковой сигнал и одно моргание фар, что свидетельствует об отключении автозапуска.

Возможные ошибки при включении функции автозапуска

Если не выполнять условия для включения автозапуска, то система будет выдавать ряд ошибок, которые необходимо устранить. Среди всех кодов на брелоке встречаются:

  • ER:01 – включен мотор, необходимо заглушить машину для продолжения настроек;
  • 02 – включенное зажигание: выключите и вытащите ключ, чтобы работать дальше с сигнализацией;
  • 03 – открыта дверь. При незаблокированных дверях не включается режим охраны;
  • 04 – открыт капот;
  • 05 – не ставится на автозапуск из-за отсутствия подготовки в машинах с МКПП;
  • 06 – не включен стоячий тормоз;
  • 07 – зажата педаль тормоза;
  • 08 – не работает мотор, стоит провести запуск двигателя и продолжит настройки;
  • 09 – открыт багажник;
  • 10 – неверно выставлено зажигание;
  • 11 – 19 – была тревога.

Если не работает автозапуск авто с брелока, проверьте наличие данных ошибок, а также правильность установки самой сигнализации. Первичной настройкой и монтажом должен заниматься специалист автосервиса, чтобы избежать плачевных последствий с выходом устройства из строя.

Настройка автозапуска

Поставить опцию автозапуска на системе Sherhan можно в четырех вариантах:

  • по команде:
  • по времени;
  • по температуре воздуха;
  • по снижению напряжения в бортовой сети машины.

Настройка запуска по команде

Активация опции производится так:

  1. Рычаг трансмиссии выставляется в положение нейтральной передачи, производится активация ручного тормоза. Если автомобиль оборудован автоматической трансмиссией, то ручка КПП переводится в положение паркинга.
  2. Запираются все дверные замки автомобиля.
  3. Кнопка 2 на коммуникаторе зажимается на две секунды.
  4. Производится отключение зажигания, водитель покидает салон машины.
  5. Закрывается водительская дверь, это должно привести к остановке двигателя.
  6. Чтобы впоследствии запустить работу силового агрегата, кликается вторая клавиша на коммуникаторе.

Настройка запуска по времени

Потребитель может настроить опцию на срабатывание ежедневно, с повтором каждые 24 часа. Также можно произвести настройку так, чтоб запуск осуществлялся каждые 2, 4 или 8 часов. Для активации функции нужно выполнить процедуру резервирования.

Для выполнения задачи требуется:

  1. Отключить функцию таймера. Для этого кликаются клавиши 2 и 4.
  2. Для активации режима программирования нажимаются кнопки 1 и 2, их надо зажать на 2 секунды.
  3. Чтобы зайти в меню настройки, 13 раз кликается четвертая клавиша. При каждом последующем клике будет раздаваться сигнал.
  4. Производится выбор времени повтора путем нажатия на клавиши. При клике по второй кнопке время составит 8 часов, по третьей — 4 часа, по четвертой — 2 часа.
  5. Выполняется активация таймера.

Пользователь Марат Аскаров подробно рассказал о настройке времени на коммуникаторе сигнализации Шерхан Магикар 5.

Настройка запуска по температуре

При активации этой функции используются показания температурного контроллера, установленного в салоне. В холодное время года значения могут составить -15 или -25 градусов, в теплое — до +60 градусов.

Настройка производится так:

  1. Отключается опция запуска двигателя по таймеру.
  2. Четвертая клавиша кликается 21 раз.
  3. С помощью клавиш выбирается порог отключения опции. Клавиша 2 для включения ДВС при -15 градусах Цельсия, кнопка 5 — при -25 градусах, а 4 — при +60.
  4. После выбора значения активируется работа опции.

Настройка автозапуска по величине напряжения бортовой сети

Если настраивать эту функцию, то порог срабатывания автозапуска составит 11,5 вольт напряжения в электросети:

  1. Клавиша под номером 4 кликается 20 раз.
  2. Производится активация запуска по напряжению второй кнопкой.
  3. Для изменения времени функционирования четвертая клавиша кликается 12 раз.
  4. Производится выбор времени, используя кнопки 1-4.

Как отключить автозапуск?

Сброс настроек автозапуска выполняется аналогично их назначению. Для отключения опции выбирается соответствующая функция на брелке и выставляется ее неактивный статус.

О реализации и отключении опции автозапуска рассказал канал «Galileosky».

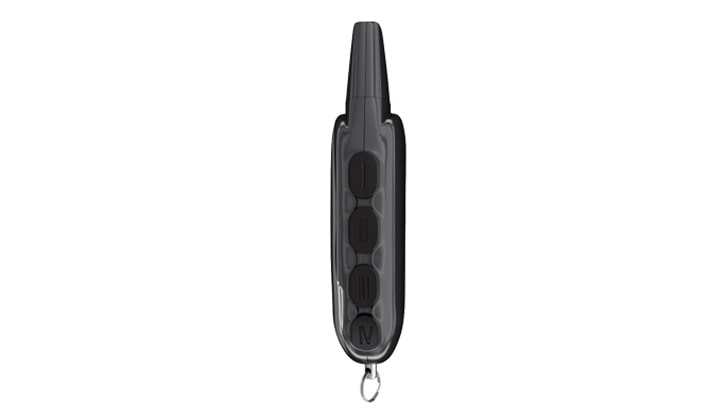

Как настроить Шерхан Магикар 7 для записи брелков в память сигнализации?

В основном спонтанное «забывание» штатных брелоков характерно для систем линейки Logicar, но и здесь возможна ситуация, когда система отказывается реагировать на совершенно исправный брелок. Так как прописать брелок сигнализации Шерхан Магикар 7 можно всего за несколько секунд, разрешить эту проблему не составит никакого труда.

Учтите, что на любой сигнализации, а не только на конкретной модели, нельзя «допрописать» брелок в дополнение к уже запомненным: в начале процесса память центрального блока очищается. Поэтому, если Вы по-быстрому пропишете свой основной брелок, не забудьте затем в свободное время повторить этот процесс уже со всем комплектом.

Если же время не поджимает, то сразу вернитесь домой за дополнительным брелоком и сразу пропишите весь комплект. Попытка программирования сразу всего комплекта позволяет исключить неисправности Шерхан Магикар 7, связанные с антенным модулем и его проводом. Если не прописывается только один брелок, то проблема явно в нем, а не в самой сигнализации. В общей сложности система может запомнить до трех брелоков, то есть к штатному комплекту можно докупить только один (например, если машину используют все члены семьи в разное время).

Вход в режим программирования выполняется после снятия машины с охраны и включения зажигания. Кнопку с обратной стороны модуля вызова нужно зажать примерно на пару секунд, пока не вспыхнет световая сигнализация (обычно поворотники, если установщик не подключил выход сигнализации на габариты).

Затем нужно быстро нажать эту кнопку еще раз – при паузе более 5 секунд вход в режим программирования не будет выполнен. Удачное начало программирования брелоков сигнализация подтвердит двумя вспышками, если в настройках не активирована защита пин-кодом, или один раз, если пин-код активирован.

При отсутствии защиты пин-кодом для того, чтобы записать брелок в память центрального блока, нужно:

  1. Подождать, пока контрольный светодиод не загорится равномерно синим цветом (около 5 секунд).
  2. Поочередно нажимать кнопку 1 на каждом брелоке. Сигнализация будет подтверждать запись сигналами – для первого брелока одним, для второго – двумя, для третьего, соответственно, тремя.
  3. Подождать после записи последнего брелока, пока сигнализация не подаст одиночный звуковой сигнал сирены, указывая, что программирование закончено.

Если в настройках установлен пин-код, то перед шагом 1 нужно успеть ввести сам код. Для этого:

  1. Набрать кнопкой вызова первую цифру кода, быстро нажав ее соответствующее число раз.
  2. Подождать вспышку световой сигнализации.
  3. Аналогично ввести вторую, третью, четвертую цифры.

Основные неисправности

Ошибки и неполадки, с которыми может столкнуться пользователь:

  1. Выход из строя коммуникатора. Отказ в работе пейджера может быть связан с разрядом источников питания, поэтому при появлении первых проблем в передаче команд проверьте батарейку. Если она села, ее надо поменять. Вскройте заднюю крышку и замените источник питания, соблюдая полярность. Если проблема заключается в механическом повреждении коммуникатора или воздействии влаги, надо разобрать корпус и оценить состояние платы. Поврежденные компоненты, такие как конденсаторы и контакты, подлежат замене и перепайке, также контактные элементы надо очистить в случае окисления.
  2. Повреждение проводов. При длительной эксплуатации могут повредиться электроцепи, особенно если они были уложены в районе движущихся частей кузова. Для диагностики потребуется помощь электрика. Если у вас есть опыт и навыки, для поиска поврежденных проводов можно воспользоваться тестером. Электроцепи подлежат замене независимо от характера повреждения.
  3. Выход из строя одного из компонентов. Это может быть датчик удара, процессорный модуль, антенный адаптер. Надо произвести диагностику контактов на этих устройствах, окисленные разъемы очищаются. При более серьезных неполадках потребуется детальная диагностика устройств. Неисправности блока управления можно устранить самостоятельно, если они связаны с аппаратной частью. Когда на устройство попала вода, его надо разобрать и просушить. А вот в случае с программными сбоями устранение неполадок рекомендуется доверить экспертам, поскольку, возможно, потребуется перепрошивка блока.
  4. Ложные срабатывания. Такая проблема обусловлена ошибками, допущенными при регулировке контроллера удара. В соответствии с инструкцией и схемой установки надо произвести регулировку датчика. Требуется снизить чувствительность, чтобы контроллер не срабатывал от проезжающих мимо машин. Но порог чувствительности нельзя устанавливать на минимум, поскольку это приведет к тому, что Шерхан Логикар 1 вовсе не будет фиксировать воздействия на кузов авто.

 Загрузка …

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
