Передняя подвеска ваз 2107: устройство, неисправности и модернизация

Замена сайлентблоков

Процесс замены сайлентблоков подвески ВАЗ-2106 условно можно разбить на два этапа:

1. Замена шарниров передней подвески (верхние и нижние рычаги).
2. Замена сайлентблоков реактивных тяг задней подвески.

Замена сайлентблоков верхних рычагов

Замена сайлентблоков одного из верхних рычагов ВАЗ-2106 своими руками осуществляется в следующем порядке (не забывая о технике безопасности):

1. Отпустить болты крепления нужного колеса и поддомкратить автомобиль.
2. Снять колесо.
3. С помощью двух ключей на 13 откручивают гайки крепления шаровой опоры.
4. Используя два ключа на 22, снимают гайку рычага, вынимают ось и демонтируют верхний рычаг.

1. Выпрессовывают шарнир с помощью специального съемника

1. Рычаг фиксируют в тисках и, затягивая болт съемника, выдавливают шарнир с его посадочного места.
2. Точно так же выдавливают и второй шарнир.
3. Используя этот же съемник, запрессовывают новые детали и устанавливают верхний рычаг на место. Для этого повторяют проделанные действия в обратном порядке.
4. Точно так же меняют изношенные детали и на втором рычаге.

Замена сайлентблоков нижних рычагов

Меняют резинометаллические шарниры на нижних рычагах аналогичным способом. Только в этом случае последние с автомобиля не снимают.

Порядок действий:

1. Снимают нужное колесо.
2. Отворачивают ключом на 22 с двух сторон рычага гайки оси и снимают упорные шайбы.
3. Заворачивают полый болт съемника на ось. Затем необходимо затягивать гайку, удерживая болт от проворачивания. Стакан съемника будет давить на нижний рычаг, постепенно сдвигая его с шарнира.

1. Вставляют новый шарнир на место и центрируют его в отверстии, поджимая рычаг монтажной лопаткой. Затем, установив с внутренней стороны последнего упор съемника, запрессовывают.
2. Аналогичные операции осуществляют и с остальными сайлентблоками, после чего возвращают все снятые детали на свои места.

Важно! Окончательно затягивать шарниры нужно только после того, как автомобиль будет поставлен на колеса. Опытные водители рекомендуют даже проехать на незатянутых крепежных деталях 250…300 метров. Только после этого они займут правильное положение и гайки можно будет затянуть

Только после этого они займут правильное положение и гайки можно будет затянуть.

Замена сайлентблоков реактивных тяг задней подвески

Для того чтобы заменить изношенные сайлентблоки на реактивных тягах ВАЗ-2106 необходимо:

1. Установить автомобиль на смотровую яму или эстакаду.
2. Демонтировать все реактивные тяги в следующем порядке:

• длинная поперечная тяга;
• длинная тяга справа;
• левая длинная тяга;
• короткая левая тяга;
• правая короткая тяга.

1. Меняют резинометаллические шарниры реактивных тяг с помощью процедур, которые аналогичны приведенным выше при описании замены сайлентблоков передней подвески ВАЗ-2106.

Подробнее с технологией замены сайлентблоков реактивных тяг ВАЗ-2106 можно ознакомиться на:

Советы!

1. Перед запрессовкой резиновых втулок их необходимо «смазать» мыльным раствором. Использование машинного или моторного масла не допускается, так как они изготавливаются из немаслобензостойкой резины.
2. Устанавливая реактивные тяги на место, не забудьте смазать все крепежные элементы графитовой смазкой или нигролом. В противном случае следующая замена сайлентблоков на ВАЗ-2106 начнется со срезания болтов крепления реактивных тяг.

• Как поменять смазку в ШРУСах
• Как поменять передние сайлентблоки на «Мерседес-211 4matic»
• Как поменять сайлентблоки на «Дэу-Нексии»
• Как поменять сайлентблоки на автомобилях «Мазда» 3—6

Демонтаж передней балки ВАЗ 2107, поэтапно

При необходимости замены балки используются подъемные приспособления и слесарные инструменты. Сначала машину загоняют на смотровую яму, ставят ее на ручник. Под колеса рекомендуется установить противооткатные упоры.

Сначала снимают амортизаторы, для чего откручивают сначала верхние, затем нижние гайки. Предупредить прокручивание штока при этом можно удерживая его рожковым ключом.

Действия выполняются в такой последовательности:

• передняя часть авто вывешивается, выполняется снятие передних колес, под кузов аккуратно устанавливаются надежные опоры
• снимается стальной лист, служащий для защиты двигателя и брызговики
• чтобы случайно не повредить капот — также рекомендуется его снять
• выполняется демонтаж двигателя, но предварительно его обязательно надо укрепить на тали, для этого используют проушину на головке блока цилиндров, находящуюся между тройником и карбюратором
• разбирается с обеих сторон передняя подвеска, выполняется демонтаж пружин и нижних рычагов с осями
• откручиваются крепежные элементы и снимаются сами подушки двигателя
• использовав подручные средства, желательно подпереть балку — после того, как мы открутим лонжероны она должна остаться на месте
• теперь осталось снять крепление балки и переместить ее в сторону

Замена передней балки на ВАЗ 2107

Кузов ВАЗовской «семерки» в процессе интенсивной эксплуатации подвергается значительным нагрузкам и негативному воздействию неблагоприятных факторов среды. В металле, из которого изготовлены детали несущей конструкции автомобиля ВАЗ 2107, постепенно накапливаются усталостные напряжения. Вследствие этого в корпусе передней балки образуются трещины, что может привести к полному разрушению элемента. Лучшее решение проблемы — замена детали.

Данный узел представляет собой объемную конструкцию изготовленную из стального листа с использованием технологии штамповки и сварки. Данный элемент соединяет между собой передние лонжероны ВАЗ 2107 и служит опорой для двигателя. Кроме того, к обоим концам детали крепятся оси нижних рычагов. Замена данной конструкции – довольно сложная и требует специфических навыков.

Ориентировочный прайс

Взять новый нижний рычаг на машину марки ВАЗ 2107 можно за 400-1500 рублей.

Стоимость разборных деталей варьируется в пределах 400-600 рублей. Примерные цены разных фирм приведены ниже:

• АвтоВАЗ – 400-500 рублей.
• WEBER – 400 рублей.
• Волга АвтоПром – 520 рублей.
• FORWARD – 400 рублей.
• Начало – 600 рублей.
• Тольятти – 500 руб.

Рычаг нижней подвески в сборе продают за 1000-1500 рублей. Ориентировочная стоимость данной детали популярных производителей:

• Тольятти – 1400 рублей.
• БЗАК – 1490 рублей.
• FORWARD – 1400 рублей.
• ТРЕК – 1500 рублей.

Бывший в использовании нижний рычаг разборной можно взять за 200-300 рублей, а в сборе – за 500-700 руб. Если нужна доставка, то по городу она обойдется в 250-400 руб.

Подготовительные работы

Перед снятием балки необходимо демонтировать амортизаторы и пружины подвески. Для этой операции, кроме стандартных ключей и головок, понадобятся монтировка, домкрат и стяжки для пружин.

Порядок операция следующий:

• Загнать машину на яму, поставить на ручник, установить под задние колеса противооткатные упоры.
• Ослабить верхние гайки передних амортизаторов, расположенные в подкапотном пространстве (для предотвращения проворачивания штока амортизатора его следует удерживать рожковым ключом).
• Отвернуть верхние гайки и снять их вместе с шайбами и пружинами (расположение элементов необходимо запомнить, это пригодится при сборке).
• Открутить гайки крепления амортизаторов к нижним рычагам.
• Вытянуть амортизаторы.
• Ослабить болты креплений передних колес.
• Поднять машину на домкрате, выставить переднюю часть авто на опорах, снять передние колеса (специальные опоры или обычные кирпичи располагаются под лонжеронами в месте их соединения с кузовом).

Дальнейшие действия производятся последовательно для правого и левого рычагов:

• Открутить на два оборота гайки крепления рычага (иначе будет сложно приподнять его при помощи домкрата).
• Поднять конец рычага домкратом и снять кронштейн резинки стабилизатора, открутив гайки крепления.
• Частично открутить гайки крепления нижней шаровой опоры, выбить ее из кулака молотком (вместо молотка лучше использовать специальный съемник).
• Перевести стабилизатор через верхнюю шпильку при помощи монтировки.
• Опустить рычаг и убрать домкрат.
• Поднять верхний рычаг и вытащить пружину подвески, поддев ее монтировкой снизу.

Установка деталей на место производится в обратном порядке. Перед монтажом пружин их следует сжать стяжками..

Чтобы заменить переднюю балку на vaz2106

нужны будут яма, эстакада, или подъмник (лебедка).

Необходимые инструменты для замены передней балки ваз 2106:

• подкатной домкрат
• две триноги (козелки, опоры)
• съемники для пружин
• ключи набор (рожковые, накидные, головки)
• монтажка, лом

Подготовка к замене передней балки ваз 2106. Если нет ямы или эстакады, можно поднять передок шестерки домкрактом и подложить «козелки». Приступаем к действия по разборке соотвествующих деталей, необходимых для демонтажа старой поперечной балки ваз 2106:

1. принимаем горизонтальное положение под машиной 2106 (если без ямы или эстакады), берем рожковый или накидной ключ на 10 и снимаем поддон картера двигателя.
2. далее, после того, как сняли защитный лист двигателя, открывается обзор к «подушкам», на которые крепится сам двигатель. Тем же ключом на 10 откручиваем 2 болта крепления кронштейнов на блоке цилиндров — это и есть «подушки».
3. затем, ключом на «13» откручиваем 2 гайки крепления скоб, которые соединяют через резиновые стабилизатора поперечной устойчивости нижние рычаги. После откручивания двух гаек, снимает скобы со шпилек.
4. теперь ключом на «19» откручиваем гайки крепления осей нижних рычагов, соединяющие их с поперечной балкой 2106. Тем же ключом на 19 откручиваем поворотные кулаки от концов рулевых тяг, и, с помощью съемника выдавливаем их.
5. пришло время снять оси со шпилек поперечной балки vaz 2106. Для снятия оси используем монтажку, забиваем молотком монтажку между осью нижнего рычага и поперечной передней балкой, и используя монтажку, как рычаг производим снятие оси со шпилек передней балки.
6. далее, надо снять переднюю балку. Если имеется лебедка и сверху поперечная стойка, куда можно ее повесить, освобождаем поперечную балку поднятием двигателя. Если же лебедки нет, под масляный картер подкладываем кирпичи с бруском и домкратом приподнимаем двигатель.

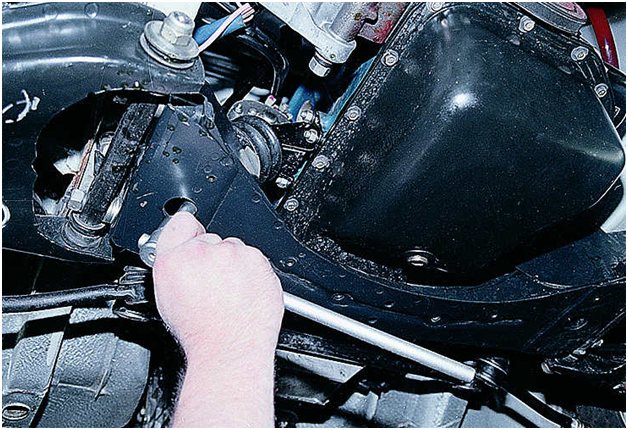

7. ключом на «19» демонтируем по 1му болту с каждой стороны в местах углубления кронштейнов кузова. Снизу головкой на «19» снимаем две гайки крепления передней балки к лонжерону кузова ваз 2106 и производим демонтаж старой балки вниз.
8. далее, на новую переднюю балку ваз 2106 устанавливаем «подушки» (опоры). Осматриваем все резиновые втулки, соединения, все детали подвески «шестерки», если есть «съеденные» втулки, изношенные детали, то лучше, пока ходовая разобрана сразу поменять.
9. установку новой поперечной балки и сборку ходовой части ваз 2106 выполняем в обратной последовательности.

Демонтаж балки

Балка ВАЗ 2107 служит основой для крепления нижних рычагов подвески, поэтому перед ее снятием рычаги необходимо открутить. Для демонтажа рычага достаточно открутить две гайки, крепящих ось рычага к балке.

Двигатель автомобиля также крепится к балке. Перед снятием балки необходимо закрепить его на тали, используя проушину на ГБЦ, расположенную между карбюратором и тройником. Перед тем как подцепить двигатель на тали, необходимо демонтировать воздушный фильтр, чтобы не повредить его. После того, как двигатель подвешен, можно приступать к снятию балки.

Открутить гайки крепления подушек двигателя к балке.

Подпереть балку, чтобы она осталась на месте после откручивания от лонжеронов. Для этого можно использовать стопку досок, расположив их под деталью.

Выкрутить болты крепления балки, проходящие в горизонтальной плоскости, затем гайки болтов, расположенных вертикально.

Приподнять переднюю часть авто, контролируя балку, чтоб она не упала с подпорок.

Демонтаж узла

Балка передняя автомобиля ВАЗ 2107 снимается с использованием слесарного инструмента и подъемных приспособлений. Для выполнения указанной операции потребуются:

1. Ключи гаечные и головки в наборе с воротком и удлинителем.
2. Домкрат автомобильный или гидравлический, соответствующего размера и грузоподъемности.
3. Таль ручная и конструкция для ее крепления.
4. Переносная лампа для подсветки места проведения работ.

Вместо подъемного механизма могут быть использовано специальное приспособление, позволяющее вывесить двигатель с опорой на детали кузова. Работы удобнее всего производить в оборудованном гаражном боксе на подъемнике или над смотровой ямой. Последовательность действий мастера такая:

1. Передняя часть автомобиля вывешивается, с него снимаются передние колеса, кузов выставляется на прочные опоры.
2. Демонтируем стальной лист защиты двигателя и брызговики.
3. Капот желательно снять, чтобы избежать случайно повреждения. Силовой агрегат зацепляет за проушину, закрепленную на корпусе, и приподнимается талью или при помощи специального приспособления.
4. В случае отсутствия грузоподъемных механизмов опору можно разместить непосредственно под картером двигателя обязательно подложив обрезок доски. Это позволит избежать деформации детали.
5. Разбираем переднюю подвеску с обеих сторон машины. Демонтируем пружины и нижние рычаги вместе с осями.
6. Откручиваем болты крепления резинометаллических подушек опоры двигателя.
7. Отвинчиваем гайки на шпильках лонжероном, которые удерживают конструкцию на месте, и освобождаем ее.

Теперь можно выполнить непосредственно снятие балки с крепежа и убрать ее в сторону. Специалисту рекомендуют осмотреть подушки двигателя, в случае значительной их деформации показана их замена на новые детали.

Профессиональные советы по обследованию шаровых опор и сайлентблоков

Необходимо заменить подушки стабилизатора, если они имеют растрескивания, разбитые отверстия.

Обязательной замене подлежат сайлентблоки, имеющие разрыв или изношенные с одной стороны. Вопрос с износом этих деталей достаточно важен, т.к. он может выступать в качестве причины препятствующей качественной регулировке угла развала колес.

Чтобы убедиться в исправном состоянии сайлентблока потребуется измерить радиальное смещение упорной шайбы относительно торца втулки и определить расстояние между внутренним торцом упорной шайбы и наружной втулки.

Оптимальный показатель радиального смещения — в пределах 2,5 мм для рычагов передней подвески, при этом показатели расстояния между втулками (торцами) могут составлять 3-7,5 мм (для нижнего рычага передней подвески), от 1,5 до 5 мм (для верхнего рычага передней подвески).

Несоответствие вторых параметров рекомендуемым означает, что необходимо убедиться в правильности запрессовки сайлентблока в рычаг передней подвески.

https://youtube.com/watch?v=Kkwykt6JLxM

https://youtube.com/watch?v=1AO9Lnvh42Q

Потребуют замены шаровые опоры — в случае, если будет обнаружено порванные защитные чехлы.

Чтобы убедиться в пригодности верхней шаровой опоры следует:

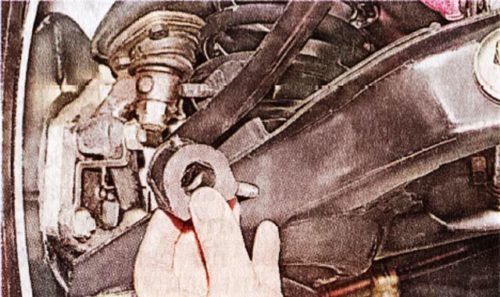

при помощи монтажной лопатки покачать верхний рычаг передней подвески, в вертикальном направлении

При этом следует обратить внимание на то, имеется ли люфт между корпусом шаровой опоры и пальцем. Если он присутствует — шаровую опору следует заменить

Если авто на смотровой яме — определить состояние нижней шаровой опоры можно использовав глубиномер штангенциркуля, при этом замеряют расстояние между сферической поверхностью шарового кольца и нижним торцом шаровой опоры.

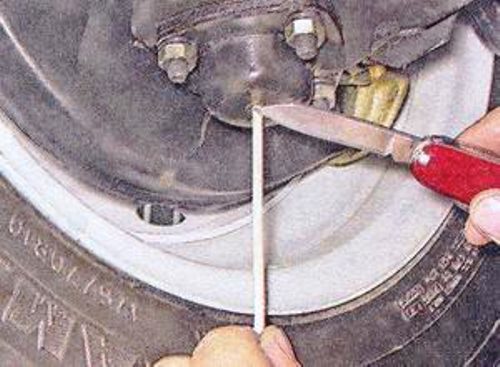

Если авто стоит на площадке, то в качестве измерительного прибора можно использовать кусочек проволоки. Ее следует вставить в шаровую опору после отворачивания пробки.

На уровне торца шаровой опоры на проволоку наносим яркую отметину.

Далее потребуется измерить длину отмеченного отрезка.

Максимально допустимое значение — менее 11,8 мм, превышение показателя означает, что шаровую опору следует заменить.

Описание и крепление балки

Конструктивно балка представляет собой массивную с-образную конструкцию, сделанную из двух штампованных стальных листов, сваренных между собой. На концах балки находятся четыре шпильки, к которым крепятся рычаги подвески. Шпильки запрессованы в углубления. Выше шпилек находятся проушины с несколькими отверстиями. В эти отверстия вкручиваются болты, которыми балка прикручивается прямо к кузову ВАЗ 2107.

Основные неисправности балки

На первый взгляд балка кажется очень надёжным элементом, который трудно чем-то повредить. На практике дело обстоит иначе, и владельцам «семёрок» приходится менять балки чаще, чем хотелось бы. Вот главные причины:

• деформация балки. Так как балка располагается под днищем автомобиля, в неё может попасть камень. Ещё водитель может задеть балкой за дорогу, если передние колёса вдруг провалятся в особенно глубокую яму, которую водитель вовремя не заметил. Наконец, на машине может быть неправильно отрегулирован развал и схождение. Итог всего этого будет один: деформация балки. Причём она необязательно должна быть большой. Даже если балка прогнётся всего на несколько миллиметров, это неизбежно скажется на управляемости машины, а значит и на безопасности водителя;
• растрескивание балки. Так как балка является устройством, подвергающимся знакопеременным нагрузкам, она подвержена усталостному разрушению. Этот вид разрушения начинается с возникновения на поверхности балки трещины. Этот дефект невооружённым глазом заметить нельзя. С трещиной балка может работать годами, и водитель даже не будет подозревать о том, что с балкой что-то не так. Но в какой-то момент усталостная трещина начинает распространяться вглубь конструкции, причём распространение идёт со скоростью звука. И после такой поломки балку эксплуатировать уже нельзя;

Неисправности подвески

К неисправностям передней подвески можно отнести износ резиновых частей подвески, возможен также износ шаровых опор. Нередки случаи, когда при эксплуатации выходят из строя амортизаторы и пружины.

В большинстве случаев ремонт передней подвески ВАЗ 2107 можно провести в домашних условиях. Но для этого, для начала, потребуется провести визуальный осмотр и диагностику ее состояния.

Для этого желательно загнать автомобиль на эстакаду или смотровую яму. Во время осмотра определяется состояние всех резиновых частей, проверяется наличие зазоров в шаровых опорах, отсутствие подтеков масла из амортизатора и целостность пружины.

Вырвало переднюю балку ваз 2107

Кузов ВАЗовской «семерки» в процессе интенсивной эксплуатации подвергается значительным нагрузкам и негативному воздействию неблагоприятных факторов среды. В металле, из которого изготовлены детали несущей конструкции автомобиля ВАЗ 2107, постепенно накапливаются усталостные напряжения. Вследствие этого в корпусе передней балки образуются трещины, что может привести к полному разрушению элемента. Лучшее решение проблемы — замена детали.

Данный узел представляет собой объемную конструкцию изготовленную из стального листа с использованием технологии штамповки и сварки. Данный элемент соединяет между собой передние лонжероны ВАЗ 2107 и служит опорой для двигателя. Кроме того, к обоим концам детали крепятся оси нижних рычагов. Замена данной конструкции – довольно сложная и требует специфических навыков.

Почему в корпусе передней балки появляется трещины, в чем опасность

Поскольку поперечная балка — деталь цельнометаллическая, служит она долгие годы. Особого техобслуживания не требует. Но при проведении ТО-2 обязателен визуальный осмотр детали, с целью выявления деформаций и трещин. Такой же проверки требуют детали, имеющие с балкой непосредственный контакт.

Часто встречающимися неисправностями, которые выявляются при таких осмотрах оказываются деформации, возникают они в результате:

• повышенных статических или ударных нагрузок
• усталостных напряжений металла, вызывающих появление трещин
• износа крепежных элементов

В чем же заключается опасность:

• нарушается точность установки передних колес
• снижается чувствительность автомобиля к управлению
• уменьшается безопасность перемещения автомобиля на дороге
• возникает угроза полного разрушения детали

Замена поперечной балки на ВАЗ 2107

Прежде чем переходить к описанию процесса, следует сделать пару пояснений:

• во-первых, замена поперечной балки на «семёрке» — дело весьма трудоёмкое, так что помощь напарника будет весьма кстати;
• во-вторых, для снятия балки потребуется вывесить двигатель. Следовательно, водителю необходимо иметь в гараже либо таль, либо простейший ручной блок. Без этих устройств балку снять не удастся;
• в третьих, единственным приемлемым вариантом ремонта балки в условиях гаража является её замена. Ниже подробно рассказано о том, почему это так.

Теперь к инструментам. Вот что необходимо для работы:

• новая поперечная балка для ВАЗ 2107;
• комплект торцевых головок и вороток;
• 2 домкрата;
• фонарик;
• комплект накидных ключей;
• отвёртка плоская.

Последовательность работы

Для работы придётся использовать смотровую яму, и только её. Работа на уличной эстакаде не представляется возможной, поскольку там негде закрепить блок для вывешивания мотора.

1. Автомобиль устанавливается на смотровую яму. Передние колёса поднимаются домкратами и снимаются. Под кузов устанавливаются опоры (в качестве опор обычно используется несколько деревянных брусков, уложенных друг на друга).
2. С помощью рожковых ключей откручиваются болты, удерживающие нижний защитный кожух двигателя, после чего кожух снимается (на этом же этапе можно открутить и передние брызговики, так как они могут мешать дальнейшей работе).
3. Теперь с автомобиля снимается капот. После этого над двигателем устанавливается подъёмное устройство с тросом. Трос заводится в специальные проушины на двигателе и натягивается так, чтобы исключить падение двигателя после снятия балки.

Как поменять переднюю балку на Ваз 2107

Передняя балка ВАЗ 2107, благодаря своему поперечному расположению в моторном отсеке, также называется «поперечина». К ней крепится двигатель автомобиля и нижние рычаги подвески. Если балка имеет усталостные трещины, повреждения или деформирована так, что позволяет выставить необходимые углы развала-схождения колес, требуется ее замена. Это весьма трудоемкая процедура, требующая демонтажа, последующей установки и регулировки деталей передней подвески. Во время проведения операции двигатель должен быть подвешен на траверсе или талях. Работы лучше производить с напарником, а замена должна производиться на яме или подъемнике.

Содержание страницы:

Цена ремонта задней подвески:

Балка заднего моста(мост) в сборе

Редуктор заднего моста

Реактивная тяга /2 втулки -замена

Подшипник ступицы задний(1)-замена

Пружина задняя (1)-замена

Мы делаем ремонт передней и задней подвески автомобилей:

ВАЗ (2107, 2109, 2110, 2114, 3110 и любых других);

Mitsubishi ( в том числе Lancer 10);

Ford (Focus, Focus 2, 3);

Peugeot (206, 208, 401, 408 и др.);

Нужно поменять подшипник или пружину, требуется замена пердней балки или стойки стабилизатора, барахлят сайлентблоки растяжки или причина в чем-то еще — мы справимся с любой задачей. Мы проверим рычаги и сайлентблоки, подшипники ступиц, замерим люфт в шаровых опорах и ШРУСах, осмотрим на предмет износа пружины, амортизаторы и другие узлы ходовой части вашего авто.

Наши мастера вооружены не только самым современным ремонтным и диагностическим оборудованием, но и достаточными знаниями и опытом. Поэтому будьте уверены, мы выполним работу в самые короткие сроки.

По результатам осмотра мастер скажем вам в чем причина поломки, сколько будет стоит ремонт задней или передней подвески в вашем конкретном случае, и сколько займет подобная процедура. Порядок наших цен вы могли видеть в таблице сверху.

Мы делаем не только ремонт или замену отдельных узлов подвески, но и проводим полноценный капитальный ремонт, если это необходимо.

Для записи на диагностику и ремонт подвески в Краснодаре свяжитесь с нами по указанным телефонам.

Чтобы заменить переднюю балку на vaz2106

нужны будут яма, эстакада, или подъмник (лебедка).

Необходимые инструменты для замены передней балки ваз 2106:

• подкатной домкрат
• две триноги (козелки, опоры)
• съемники для пружин
• ключи набор (рожковые, накидные, головки)
• монтажка, лом

Подготовка к замене передней балки ваз 2106. Если нет ямы или эстакады, можно поднять передок шестерки домкрактом и подложить «козелки». Приступаем к действия по разборке соотвествующих деталей, необходимых для демонтажа старой поперечной балки ваз 2106:

1. принимаем горизонтальное положение под машиной 2106 (если без ямы или эстакады), берем рожковый или накидной ключ на 10 и снимаем поддон картера двигателя.
2. далее, после того, как сняли защитный лист двигателя, открывается обзор к «подушкам», на которые крепится сам двигатель. Тем же ключом на 10 откручиваем 2 болта крепления кронштейнов на блоке цилиндров – это и есть «подушки».
3. затем, ключом на «13» откручиваем 2 гайки крепления скоб, которые соединяют через резиновые стабилизатора поперечной устойчивости нижние рычаги. После откручивания двух гаек, снимает скобы со шпилек.
4. теперь ключом на «19» откручиваем гайки крепления осей нижних рычагов, соединяющие их с поперечной балкой 2106. Тем же ключом на 19 откручиваем поворотные кулаки от концов рулевых тяг, и, с помощью съемника выдавливаем их.
5. пришло время снять оси со шпилек поперечной балки vaz 2106. Для снятия оси используем монтажку, забиваем молотком монтажку между осью нижнего рычага и поперечной передней балкой, и используя монтажку, как рычаг производим снятие оси со шпилек передней балки.
6. далее, надо снять переднюю балку. Если имеется лебедка и сверху поперечная стойка, куда можно ее повесить, освобождаем поперечную балку поднятием двигателя. Если же лебедки нет, под масляный картер подкладываем кирпичи с бруском и домкратом приподнимаем двигатель.
7. ключом на «19» демонтируем по 1му болту с каждой стороны в местах углубления кронштейнов кузова. Снизу головкой на «19» снимаем две гайки крепления передней балки к лонжерону кузова ваз 2106 и производим демонтаж старой балки вниз.
8. далее, на новую переднюю балку ваз 2106 устанавливаем «подушки» (опоры). Осматриваем все резиновые втулки, соединения, все детали подвески «шестерки», если есть «съеденные» втулки, изношенные детали, то лучше, пока ходовая разобрана сразу поменять.
9. установку новой поперечной балки и сборку ходовой части ваз 2106 выполняем в обратной последовательности.
