Маркировка проводов при помощи цветового обозначения фаз

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Современный монтаж электрической проводки невозможно представить без использования проводов в изоляции разных цветов. Маркировка цветом делается не для красоты, она остро необходима в электрификации объектов. Цветная маркировка не только указывает назначение каждого отдельно взятого провода в общем пучке для удобства соединения, но и снижает риск ошибок при монтаже проводов. Позволяет предотвратить вероятность коротких замыканий при пробном включении или поражение электротоком при сервисных и ремонтных работах на сети.

Определенный выбор цветовой маркировки не случаен, а соответствует основному стандарту – ПУЭ. Им предписывается идентификация жил проводов по цвету или буквенно-цифровыми знаками.

Цветовая маркировка электрических проводов

Монтаж осветительных сетей и разводка электропитания к розеткам выполняется с применением кабеля с тремя проводниками.

Разноцветная маркировка наносится на всю длину проводника. Допустимо также идентифицировать концы жил и точки коммутации, применяя разноцветную термоусадочную трубку (кембрики) или цветную изоленту.

Предлагаем рассмотреть, каким образом выполняется цветовое маркирование проводников в электрических сетях однофазного, трехфазного и постоянного тока.

Заземляющий проводник должен маркироваться желто-зеленым цветом. В распределительных щитках (РЩ) «землю» необходимо подсоединять к заземляющей шине, к корпусу или металлической дверце щита. В распределительных коробках подключение выполняется к проводам заземления светильников и к контактам заземления в розетках. Проводник «земли» нет необходимости подключать к устройству защитного отключения, поэтому УЗО рекомендуется устанавливать лишь в тех в жилых помещениях, где «по старинке» электропроводка выполнена двумя проводниками.

Заземляющий проводник

Подключение автомагнитолы типа ISO

Когда все необходимые инструменты готовы к работе, можно приступать к подключению. Далее мы рассмотрим, как правильно подключить автомагнитолу с разъемом ISO. В этом нам поможет специальная схема, на которой можно увидеть какие провода за что отвечают и куда идут. Так, например, на левой части схемы изображено подключение питания автомагнитолы, а справа вывод на динамики.

Начнем с подключения питания, так как именно на этом этапе допускается большинство ошибок. За питание автомагнитолы отвечают три провода, каждый из которых выполняет конкретную функцию.

Желтый провод на 12В

Именно этот провод является основным, так как он отвечает не только за питание встроенного усилителя, но и за сохранение настроек автомагнитолы. При его подключении необходимо использовать предохранитель на 10 ампер, а примерная длина провода должна составлять 30 см. Помимо этого, очень часто встречаются желтые провода с маркировкой B+, BU или BATT. Их также можно использовать.

Красный провод ACC

Данный провод отвечает за управление питанием автомагнитолы. Проще говоря, питание будет подано на магнитолу только в том случае, когда ключ в замке зажигания занял нужное положение. Наверняка вы не раз замечали, что при повороте ключа в положение ACC в автомобиле запускается печка, прикуриватель, магнитола и другие приборы.

Черный провод GND

Провод с маркировкой GND подключается к минусовой клемме автомобильного аккумулятора. Некоторые автолюбители предпочитают подключить его к кузову автомобиля, но это актуально лишь в тех случаях, когда автомагнитола имеет небольшую мощность

Также очень важно при подключении GND провода на кузов автомобиля, тщательно почистить место соединения, обеспечив таким образом хороший контакт

Когда автомагнитола обеспечена питанием можно переходить к выводу на динамики. Для этого также существуют специальные провода, которые прокладываются к той или иной колонке:

1. Front Left (FL) – передний левый динамик
2. Front Right (FR) – передний правый динамик
3. Rear Left (RL) – задний левый
4. Rear Right (RR) – задний правый

Стоит отметить, что некоторые автомагнитолы имеют не только провода типа FL, FR и так далее, но и так называемые, разъемы тюльпаны. Если ваши динамики оснащены разъемами подобного типа, вы можете использовать для подключения именно их. В другом случае нужно знать, какие еще провода за что отвечают.

Белый провод ANT

Провод с данной маркировкой отвечает за управление автомагнитоле антенной. В зависимости от качества сигнала он подает питание на внутреннюю активную антенну или на включение наружной антенны.

Провод с маркировкой ILL (Illumination)

Цвет этого провода может различаться в зависимости от производителя. Чаще всего это светло-розовый или желтый вариант его исполнения. Провод с маркировкой ILL подключается к габаритным огням, на плюс. Несложно догадаться, что он отвечает за подсветку автомагнитолы.

MUTE

Отвечает за отключение звука при нажатии кнопки.

Цвет проводов плюс (+) и минус (-) в сетях постоянного тока

В некоторых областях в народном хозяйстве применяются сети постоянного тока:

• для оперативных цепей защит и питания автоматики на электрических подстанциях;
• в электрифицированном транспорте;
• в строительстве, промышленности, при складировании материалов.

В таких сетях используется только два проводника: положительная и отрицательная шины. Фазного или нулевого проводника в них нет.

Маркировка проводов и шин для сетей постоянного тока:

• красный цвет используется для проводов положительного заряда;
• синий – для шин и проводов с отрицательным зарядом;
• голубым цветом обозначается средний проводник.

В случае, если сеть постоянного тока создается от трехпроводной сети (путем ответвления), то цвет положительного проводника тот же, что и плюсового проводника трехпроводной цепи.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

Определение полярности в отсутствии маркировки

Нередки ситуации, когда в самодельных или прошедших ремонт устройствах сгоревшая ранее подводка заменена проводниками одинакового (нейтрального) цвета. При этом не очень понятно, как определить плюс и минус, поскольку на рабочей плате обязательная маркировка также отсутствует.

Для того чтобы разобраться с полярностью «обезличенной» подводки, можно сделать следующее:

Во-первых, обратить внимание на маркировку аккумулятора, у которого должны присутствовать указания на то, где плюс, а где минус;
Во-вторых, (при её отсутствии) можно воспользоваться специальным прибором (мультиметром), позволяющим определять полярность подачи питающего напряжения;
В его отсутствие определиться с полярностью источника питания поможет обычный светодиод, имеющийся в хозяйстве практически у любого мужчины.

Рассмотрим каждый из этих приёмов определения полярности тока (и маркировки проводов, соответственно) более подробно.

С помощью измерительного прибора

На любом аккумуляторе или батарейке всегда имеется собственная маркировка, различающая минусовой и плюсовой контакты питающего элемента. В этом случае вопрос о том, как определить полярность подключения решается сам собой.

В отсутствии специального обозначения (при его стирании, например) полярность можно определить с помощью обычного мультиметра, включённого в режим измерения напряжения.

Мультиметр

При пользовании этим приборов всегда нужно помнить о том, что его красный провод или щуп подключается к плюсовой измерительной клемме, чёрный – к минусовому контакту. Если при измерении напряжения с учётом расцветки проводов на индикаторе прибора появляется показание без «минуса» перед цифрами, это значит, что провод красного цвета прибора подсоединён к плюсу аккумулятора или батарейки.

В противном случае (при появлении минуса перед показанием величины напряжения) красный провод оказывается подключённым к противоположному полюсу питания.

Использование светодиода

Перед тем, как определить полярность источника тока, следует вспомнить о том, что у любого светодиода полярность его включения может быть определена следующими двумя способами:

Во-первых, на одной из его ножек должен быть выступ, свидетельствующий о том, что это плюсовой контакт, и что через него ток втекает в диод;

После определения собственной полярности светодиода следует подключить его к аккумулятору со стёртыми обозначениями клемм (через резистор 1,5 кОм). При его загорании зафиксированная ранее ножка диода будет обращена к положительной клемме, а противоположная ей – к отрицательному контакту.

Светодиод

В заключение отметим, что разобраться с полярностью на самой подключаемой к источнику плате можно лишь после исследования её принципиальной или электрической схемы. В случае, когда она очень сложна и не имеет прямых указаний на то, куда втекает электрический ток, а откуда он вытекает, лучше всего обратиться за помощью к специалисту.

Как определить полярность в электротехнике другими методами

Не всегда под рукой в нужный момент есть контрольный прибор, а полярность источника необходимо определить точно и безопасным методом. Умельцы на это способны.

Определение с помощью воды

Самый простой и быстрый вариант – это использовать в качестве индикатора полярности банку (неметаллическую) с водой. Если в банку опустить два оголённых конца проводов, подключенных к проверяемому источнику, то на минусовом конце появятся пузырьки водорода. Газ выделяется в результате электролиза воды.

Применение сырого картофеля

Второй способ заключается в том, что проверочным прибором служит половинка сырой картофелины. В неё нужно воткнуть два зачищенных конца проводов от источника. Через 10-15 минут вокруг плюсового конца появится светло-зелёное пятно.

Проверка полярности с помощью сырой картофелины

Использование компьютерного вентилятора

Компьютерный вентилятор начнёт вращаться только в том случае, если к его красному проводу подключить «+» от источника. В противном случае ротор не тронется с места.

Использование компьютерного вентилятора в качестве индикатора полярности

Прочие альтернативные способы

Несколько экзотический способ определения полярности источника требует наличия горящей свечи. Если в пламя ввести два оголённых проводника, то оно изменит свою форму, станет ниже и шире, а минусовой провод покроется сажей.

Цвет проводов плюс (+) и минус (-) в сетях постоянного тока

Красный провод это плюс или минус? Такие вопросы возникают при работе с электрическими цепями постоянного тока.

Красный

Чтобы запомнить, какой плюс красный или черный, пользуются названием известной международной организации – «Красный крест». Это словосочетание подсказывает, что красным цветом обозначают плюс.

Черный

Черным цветом обозначают минусовой проводник. Такую маркировку можно увидеть в типичном бытовом оборудовании:

• источниках питания;
• аудио-, видео аппаратуре;
• иных устройствах с электронно-программными блоками управления.

Плюс

Полярность проводников необходимо соблюдать при ремонте штатного электрооборудования автомобилей. В некоторых ситуациях путаница с плюсом и минусом сопровождается нарушением функционального состояния.

Минус

Высокая мощность подключенных потребителей повышает ответственность выполнения ремонтных и наладочных работ. В таких ситуациях необходимо исключить ошибки при определении полярности. Сильный постоянный ток применяют для питания электричеством:

• складского и муниципального транспорта;
• подъемных механизмов;
• датчиков и средств автоматизации.

Параметры классификации проводов

Перед тем как разобраться с расшифровкой маркировок, рекомендуется ознакомиться с параметрами, по которым разделяются провода:

1. Количество жил. В зависимости от этого параметра кабель может использоваться для обеспечения работы электродвигателей, для разводки проводки в доме или квартире, для передачи тока в силовых сетях.
2. Материал токонесущей жилы. В качестве материала в электрике чаще всего используется медь и алюминий или сочетание этих металлов.
3. Изоляция. Провода могут быть с изоляцией и без нее. Голые проводники обеспечивают связью линии электропередач. Изолированные прокладываются в тех местах, где есть вероятность воздействия на них внешних факторов в виде ветра, воды, пыли или снега. В качестве изоляции применяется пластик, резина, свинец, бумага и многие другие материалы.
4. Сечение кабеля. С помощью этого показателя можно определить силу переменного или постоянного тока, который будет проходить по проводникам.
5. Прочие показатели. Очень важны для разводки сети и подключения различных приборов показатели сопротивления, мощности и напряжения.

Зная, какие проводники отвечают за нагрузки, можно правильно произвести подключение к счетчику, отремонтировать проводку, подключить датчик кислорода в автомобиле и т. д.

Какого цвета полюса в проводах

Защитно-нейтральный кабель соединяет защитный заземляющий и N-нейтральный кабеля. Эти типы требуют двойного заземления, натянутого вдоль линии. Маркировка электрических проводов такая же, как и для защитного проводника, желто-зеленая. Синий цвет использовался и в старых инсталляциях, но в настоящее время такая маркировка встречается редко. Гораздо чаще можно увидеть установки, отмеченные альтернативными желтыми и зелеными полосами.

Обратите внимание! Сам кончик защитно-нейтрального кабеля, как правило, отмечен синим цветом. Нулевой кабель встречается в очень старых электроустановках. Он использовался в тех случаях, когда схемы еще не имели нейтральных и защитных кабелей

В установке были только фазовый и заземленный нейтральный провода, которые можно было распознать по синему цвету. Сегодня нейтральный проводник больше не используется в электроустановках

Он использовался в тех случаях, когда схемы еще не имели нейтральных и защитных кабелей. В установке были только фазовый и заземленный нейтральный провода, которые можно было распознать по синему цвету. Сегодня нейтральный проводник больше не используется в электроустановках

Нулевой кабель встречается в очень старых электроустановках. Он использовался в тех случаях, когда схемы еще не имели нейтральных и защитных кабелей. В установке были только фазовый и заземленный нейтральный провода, которые можно было распознать по синему цвету. Сегодня нейтральный проводник больше не используется в электроустановках.

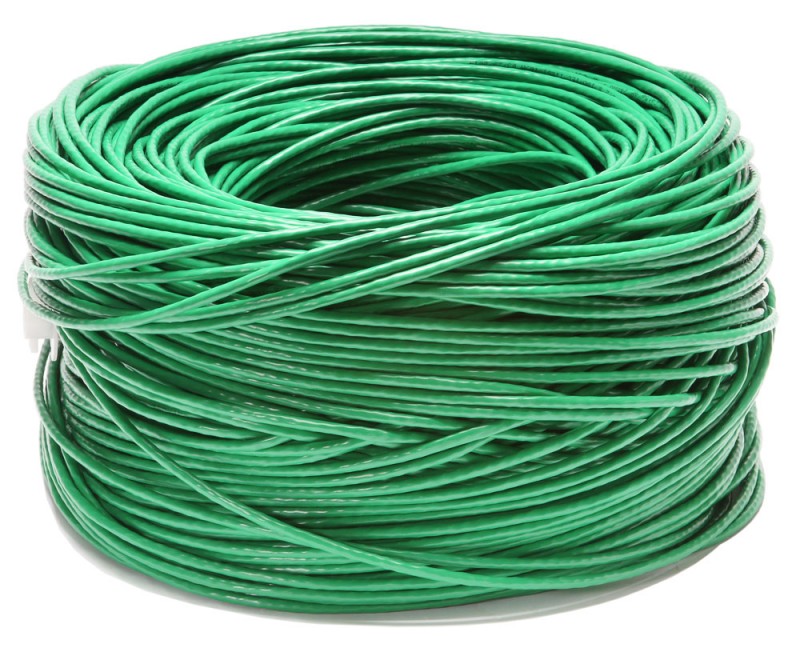

Зеленый цвет кабеля с положительным потенциалом

Зелёный цвет предназначен для электрических кабелей с положительным потенциалом.

В электронных устройствах положительный заряд протекает в красных проводах, отрицательный — в чёрных.

Меры безопасности

При любой работе с электрическим током необходимо соблюдать меры предосторожности:

• Использовать приборы только по их назначению;
• Не включать технику с поврежденными проводами и вилками, не использовать неисправные розетки;
• Не прикасаться к проводам или розеткам мокрыми руками или стоя на мокром полу. При работе в помещении с повышенной влажностью нужно использовать резиновые перчатки и коврик;

• Не сгибать провода и кабели;
• Перед началом работы стоит обесточить всю сеть;
• Если техника искрит или начинает загораться при включении, прикасаться к ней нельзя. Необходимо отключить питание через щиток;
• При возникновении любых сомнений или боязни лучше обратиться к специалисту или выбрать более безопасный вариант, например, определить полярность при помощи картофеля, а не подключения к устройству.

Распиновка ISO

На многих новых магнитолах все чаще применяется евроразъем. Он представляет собой прямоугольный шестнадцатиконтактный штекер, состоящий из одной или двух равных частей. На автомобиле устанавливается вилка ISO, позволяющая подключить любую автомагнитолу, имеющую соответствующий коннектор. Распиновка ISO не зависит от модели магнитолы, оснащенной таким разъемом.

Верхний силовой разъем А

Он используется для подачи тока от бортовой сети автомобиля, а также для снятия питания на активную антенну или усилитель, для отключения звука и подачи сигнала управления подсветкой. Согласно стандарту, используется маркировка проводов по цветам:

• желтый — прямое подключение к аккумулятору ТС, также по нему идет питание оперативной памяти ресивера, обеспечивающей хранение настроек, заданных пользователем;
• красный — по нему подается основное питание;
• черный — это масса, отрицательный полюс, соединенный с корпусом ГУ;
• синий с белой полосой — когда автопроигрыватель включен, подается напряжение 12 В на усилитель активной антенны или контроллер дистанционного управления усилителя мощности автозвука;
• оранжевый — на него подается сигнал с переключателя габаритных огней автомобиля для управления подсветкой клавиш и дисплея;
• коричневый — используется для отключения звука, например, во время разговора по телефону.

Стоит учесть, что применяются две системы подачи питания. В первом случае желтый и красный провода на цоколевке соединяются вместе. Питание магнитолы не зависит от положения ключа зажигания.

Если оставить автопроигрыватель включенным при отсутствии таймера защиты, то аккумулятор автомобиля может быстро разрядиться.

Вторая система предусматривает подключение красного провода через замок зажигания, а желтого — напрямую к бортовой сети. Благодаря этому питание магнитолы связано с положением ключа. Когда зажигание выключено, можно извлечь или вставить компакт-диск. Также обеспечивается ход встроенных в аудиосистему часов и сохранение таких настроек, как параметры звука и радиоканалы.

Распиновка ISO-разъема магнитолы, предназначенного для подачи питания, осуществляется следующим образом. Контакты 1, 2 и 3 зарезервированы и используются некоторыми головными устройствами для задействования дополнительных функций. К контакту 4 присоединяется желтый провод, а к штырьку 5 — сине-белый. К контакту 6 подводится оранжевый провод. Штырек 7 соединен с красным проводом, а восьмой — с черным. Этот разъем нередко окрашен в коричневый цвет.

Нижний акустический разъем В

Он используется для подачи усиленного звука с автопроигрывателя на колонки. Провода, по которым непосредственно идет переменный ток с микросхемы, имеют сплошную окраску, а на провода, соединенные с массой, нанесены черные полоски. Цветовая маркировка осуществляется следующим образом:

• белый провод присоединяется к левой передней колонке;
• серый провод подключается к правой фронтальной колонке;
• зеленый провод подключается к левой задней колонке;
• фиолетовый провод соединяется с правым задним динамиком.

Распиновка фишки магнитолы, предназначенной для подключения колонок, производится следующим образом:

• фиолетовые провода подключаются к контактам 1 и 2;
• серые — к контактам 3 и 4;
• белые — к контактам 5 и 6;
• зеленые — к контактам 7 и 8.

Какого цвета плюс и минус

Автор Машка задал вопрос в разделе Техника

какого цвета провод плюс и минус? в зарядном устройстве 2 провода черный и белый . где плюс где минус? и получил лучший ответ

Ответ от Да, это я !Минус — чёрный, как правило.

Самая главная обязанность во время полета — обеспечениеподробнее.

Корректная идентификация проводников нужна для решения разных практических задач. Если определить правильно соответствие «красный черный плюс минус» будет обеспечено нормальное функционирование аудио колонок. Ошибки в силовых сетях при определении «фазы» и «нуля» сопровождаются значительными повреждениями и аварийными ситуациями. Представленная ниже информация поможет исключить неверные действия в ходе выполнения монтажных работ.

Окрас фазы

При монтаже электропроводки особую опасность представляют именно фазные жилы. При касании фазы человек может получить удар электрическим током, который может навредить здоровью или привести к летальному исходу. Окрас в яркие цвета позволяет мастеру определить, что перед ним именно фазный проводник.

Обычно фазу окрашивают в красный и черный цвета, но может встречаться и другой окрас (оранжевый, коричневый, розовый, фиолетовый, белый, бирюзовый и другие).

Если электрик точно не знает, какого цвета фаза, можно идти методом исключения. Нулевой и заземляющий провода имеют строго определенную расцветку, и тогда оставшаяся жила является фазой.

На схемах фаза обозначается латинской буквой L. Если их несколько, добавляется цифра – L1, L2, L3 для трехфазных сетей 380 В. Также встречается обозначение А, В и С в электросетях с тремя фазами.

Как узнать полярность с помощью мультиметра

Иногда бывает так, что в новом электроприборе нет отметки полярности или нужно заново включить проводку испорченного устройства, а все провода имеют один цвет. В подобной ситуации необходимо правильно выделить полюса контактов.

Чтобы определить полярность, к прибору должен быть подключен мультиметр для измерения напряжения постоянного тока до 20 Вт. К разъёму с маркировкой COM (минус) присоединяют черный провод, а в разъём с отметкой VmA — красный провод (следовательно, это знак плюса). После этого зонды подключаются к проводам или контактам и активируется устройство, полярность которого необходимо узнать.

Обратите внимание! Если на дисплее отображается значение мультиметра без дополнительных сигналов, полюса будут правильно определены. Контакт, к которому подключен красный электрод, является плюсовым сигналом

У чёрного контакта будет отрицательный заряд.

Если мультиметр отображает отрицательное значение напряжения, это означает, что зонды неверно соединены с устройством, и красный контакт будет отрицательным, а черный — со знаком плюс.

Если измерительный прибор является аналоговым, то при верном подключении полюсов указатель отобразит фактическое значение напряжения, а полюса будут перевернуты, стрелка начнет отклоняться в обратном направлении от нуля, т. е. представлять минусовое напряжение.

Таким образом, для определения плюса и минуса проводов есть несколько способов — на глаз и с помощью специального оборудования. Все они обладают своими плюсами, минусами и нюансами, которыми стоит руководствоваться в проведении тестирования.

Что такое «плюс» и «минус» в электричестве

Электроэнергия приходит в дом по проводам, протянутым от подстанции, которая получает энергию от источника, вырабатывающей ее (гидро-, тепло-, атомной электростанции). В зависимости от необходимого потребления мощности, различают вольтаж. Для крупных промышленных предприятий используют ток в 1000В, любая многоэтажка потребляет много энергии, для работы лифта необходимо 380В, а в квартирах – 220В.

Схема подводки электричества к дому

Иногда, в частных домах может быть использовано напряжение в 380В, если потребление довольно высокое и требует большой мощности. Для таких домов используют кабель в 5 жил (5 проводников). Эту сеть называют трехфазной, где 3 жилы-фазы разветвляются на потребителей, 1 жила – нулевая и 1 жила — заземляющая.

Трехфазный кабель

Важно! Электрический ток всегда движется в одном направлении и для правильной работы ему нужен замкнутый круг. В стандартных квартирах рабочим напряжением является 220В, называется такая сеть однофазной, и в ней используется 2 или 3 проводника

Если в квартиру заведен 3‐х жильный кабель, то, для подключения розеток, рекомендуется использовать все 3 жилы, где 3-я используется для безопасности – заземление. В любом случае, в таком проводе только 1 сердечник под напряжением (фаза – это «плюс» или «минус»)

В стандартных квартирах рабочим напряжением является 220В, называется такая сеть однофазной, и в ней используется 2 или 3 проводника. Если в квартиру заведен 3‐х жильный кабель, то, для подключения розеток, рекомендуется использовать все 3 жилы, где 3-я используется для безопасности – заземление. В любом случае, в таком проводе только 1 сердечник под напряжением (фаза – это «плюс» или «минус»).

Итак, обычный электрический кабель для однофазной сети имеет 2 или 3 жилы:

• Фаза («плюс») — провод, по которому напряжение приходит к электроприбору. Это энергия, на которой работают все электроприборы, освещение.
• Ноль («минус») — провод, по которому ток возвращается. Также, ноль выравнивает фазное напряжение.
• Заземление – нужно для защиты человека от удара электротоком, при повреждении изоляции или неисправности электроприбора.

Однофазный провод

Соединять «плюс» с «минусом» нельзя, произойдет короткое замыкание, что приведет к отсечению электричества автоматическим выключателем или выбиванию пробок.

Важно! Автоматический выключатель не сработает при неисправном электроприборе и потребителя ударит током. Чтобы этого не произошло, используют заземление

Если заземление в доме не предусмотрено, устанавливают УЗО для зашиты человека от поражения электрическим током.

Общие понятия об устройстве

Автомобильные приемники подразделяются на два вида в зависимости от способа их установки:

• Стационарные – подходят под определенные марки автомобиля из-за оригинальной формы и нестандартного размера. Такие модели встраиваются в автомобиль на стадии сборки. Например, такой моделью является штатная магнитола на Chevrolet Cruze DWGM1001 или модель Субару Кларион устанавливается на автомобиль Субару Импреза.
• Встраиваемые – универсальные приемники, в большинстве имеют съемную переднюю панель для защиты от краж. Примером таких моделей являются проигрыватели Пионер.

Разъемы устройства также играют немаловажную роль. Существует множество видов разъемов, наиболее предпочтительным является стандарт ISO. В случае несовпадения разъемов необходимо приобрести соответствующий переходник.

Суть работы автомобильной магнитолы и ее коммутации заключается в следующей последовательности:

1. Минус аккумуляторной батареи к приемнику подключается напрямую.
2. Напряжение от кабеля с плюсом аккумуляторной батареи направляется в предохранитель, а после питание идет на разветвление: постоянно подключенное питание в +12В, а также на ключ зажигания
3. Через плюсовой кабель замка зажигания ток попадает на клемму управления

Установка аппарата производится путем подсоединения соответствующих проводов, а для этого необходимо понимание полярности приемника.

Какого цвета полюса в проводах

Защитно-нейтральный кабель соединяет защитный заземляющий и N-нейтральный кабеля. Эти типы требуют двойного заземления, натянутого вдоль линии. Маркировка электрических проводов такая же, как и для защитного проводника, желто-зеленая. Синий цвет использовался и в старых инсталляциях, но в настоящее время такая маркировка встречается редко. Гораздо чаще можно увидеть установки, отмеченные альтернативными желтыми и зелеными полосами.

Обратите внимание! Сам кончик защитно-нейтрального кабеля, как правило, отмечен синим цветом. Нулевой кабель встречается в очень старых электроустановках

Он использовался в тех случаях, когда схемы еще не имели нейтральных и защитных кабелей. В установке были только фазовый и заземленный нейтральный провода, которые можно было распознать по синему цвету. Сегодня нейтральный проводник больше не используется в электроустановках

Нулевой кабель встречается в очень старых электроустановках. Он использовался в тех случаях, когда схемы еще не имели нейтральных и защитных кабелей. В установке были только фазовый и заземленный нейтральный провода, которые можно было распознать по синему цвету. Сегодня нейтральный проводник больше не используется в электроустановках.

Зеленый цвет кабеля с положительным потенциалом

Зелёный цвет предназначен для электрических кабелей с положительным потенциалом.

В электронных устройствах положительный заряд протекает в красных проводах, отрицательный — в чёрных.

Окрас заземляющего провода

Современные стандарты регламентируют желто-зеленый окрас земли. Окраска может выполняться в виде поперечных желто-зеленых полос или как желтая изоляция с одной или двумя продольными полосками зеленого цвета.

Некоторые производители выпускают заземляющий провод ярко-зеленого или желтого цвета. Опознать землю в таком случае несложно, так как подобная расцветка запрещена для обозначения фазы. Аналогичная маркировка используется и на электрических схемах. Буквенное обозначение – РЕ.

Часть специалистов неправильно называют землю «нулевым и защитным» проводом. Это может запутать других, нужно понимать, что под таким названием скрывается именно земляной провод. Он по определению защитный, так как помогает обезопасить человека от удара электрическим током в случае аварийной ситуации.

Трёхфазная сеть 380В

Трехфазная сеть так же, как и однофазная, может быть с заземлением или без него. В зависимости от этого разделяют трехфазную четырехпроводную электрическую сеть напряжением 380В и трехфазную пятипроводную сеть.

Четырехпроводная сеть состоит из трех фазных проводников и одного нулевого рабочего проводника, защитный проводник заземления здесь отсутствует. В пятипроводной сети кроме трех фазных проводников и одного нулевого есть и проводник заземления.

Аналогично с двухфазной маркировкой жил, синяя или голубая жила используется для нулевого проводника, желто-зеленая – для проводника заземления. Для фазы А предусмотрен коричневый цвет, для фазы В – черный, фаза С маркируется серым цветом. Возможны исключения из правил для фазных жил, их цветовая маркировка допускает использовать другие цвета, но не синий и желто-зеленый, у которых уже имеется своя функция.

В распределении по группам однофазной нагрузки или подключении трехфазной нагрузки используются четырехжильные и пятижильные провода.
