Что делать, если проскакивает бендикс стартера? признаки неисправности бендикса

Диагностика и замена

Среди остальных причин поломки и выхода из строя главной же является пробуксовка бендикса при свободном ходе. Это возникает по той причине, что в пазы и ролики попадает определенное количество грязи. Первым признаком является шум якоря при запуске стартера, а при этом коленчатый вал стоит неподвижно. В такой ситуации не обойтись без проведения ремонта.

Для того, что бы продиагностировать, непосредственно, сам бендикс, можно сделать это на автомобиле. Сделать это нужно следующим образом:

1. Включаем передачу;
2. Выжать тормоз;
3. Запустить стартер.

Теперь нужно слушать. Если вы услышали звук, который характеризует вращение якоря, то это признак того, что бендикс стартера пробуксовывает. Это значит, что он немедленно нуждается в ремонте или в его замене на новый бендикс.

Мелкий ремонт бендикса:

• Стартер снимается с автомобиля;
• Погружается в приготовленную емкость с бензином и остается там на несколько часов. Это делается для того, чтобы вымыть почистить его от грязи;
• Не вынимая изделие из емкости, прокрутите несколько раз шестерню муфты, это поможет качественнее очистить пазы;
• После этого он достается и вымывается.

Если по итогу такой очистки вы не добились желаемого результата, тогда придется снимать обгонную муфту и разбирать ее.

Рассмотрим поэтапно разбор и ремонт бендикса:

1. Первым делом я советую отсоединить стартер автомобиля. Но перед этим нужно обязательно отсоединить минусовую клемму от аккумулятора. После этого нужно один проводок отключить от втягивающего реле, а другой открутить при помощи ключа гаечного на самом стартере. Чаще используется ключ на «13»;
2. Теперь нужно открутить все крепежи, которые удерживают стартер. В каждой машине присутствует своя система крепежа. Так что будьте готовы к тому, что при демонтаже стартера по пути вам придется демонтировать еще некоторые элементы;
3. Уже на этом этапе легко определить состояние маховика;
4. В том случае, если решили все же менять бендикс, необходимо разобрать стартер. Первым делом снимаем крепеж крышки, а после отсоединяем крепление выхода обмотки на втягивающее реле. Можно достать шайбу-скобу;
5. После надо снять последний крепеж и разобрать стартер пополам. В случае, когда внутри его обнаруживаем шарик, необходимо сохранить его;

6. Совет: если уж разобрали стартер, посмотрите все его узлы, которые тоже иногда выходят из строя. Устаревшие детали также можно поменять;

7. В случае, если это необходимо, снимаем втягивающее реле, резиновую вставку и шайбу. После достаем все оставшиеся мелкие детали;
8. Далее при помощи отвертки вынимаем уши нашего бендикса;
9. Для того чтобы освободиться от стопора, необходимо опустить шайбу вниз, при этом орудуя той же отверткой. Бывает, что вместо шайбы стоит стопорное кольцо. В таком случае для удобства можно использовать молоток и гаечный ключ. Ключ наставить на стопор и молотком сбить его вниз;
10. Стопорное кольцо, которое осталось, можно стянуть с вала, при этом поддевая его маленькой отверткой или специальным съемником;
11. Теперь остается снять бендикс и на его место установить новую деталь;
12. Чтобы собрать все назад, необходимо проделать все действия в обратном порядке.

Замена бендикса

Независимо от того, собираетесь Вы заменить бендикс или перебрать, сначала его придется снять со стартера. Существуют два типа стартеров:

1.  С «клювом», где передняя опора вала стартера выполнена в его корпусе.
2. И без «клюва», где передняя опорная втулка стартера стоит в картере.

Наиболее распространены механизмы первого типа, «бесклювые» знакомы по ВАЗ «восьмого» семейства.

Так как поменять бендикс на стартере можно, только сняв сам стартер, вначале отключается «масса» аккумулятора, а со стартера снимаются силовой кабель и провод управления втягивающим реле. Открутив крепления стартера к картеру, вытаскиваем его наружу.

Независимо от конструкции стартера сначала снимается втягивающее реле, так как его вилка в дальнейшем мешает. Откручиваем гайку на клемме питания обмотки стартера, снимаем клемму, затем выворачиваем винты, соединяющие втягивающее с корпусом. Вынимаем обмотку реле, после чего сердечник легко расцепить с вилкой бендикса.

Затем разбираем стартер. Вывернув продольные стяжные болты крышек, снимаем «клюв» или переднюю крышку стартера. После этого можно легко снять вилку с бендикса и вытянуть ротор на себя.

На роторе установлена упорная втулка, ограничивающая ход бендикса. Перед тем как снять бендикс со стартера, надо спрессовать эту втулку. В гаражных условиях используется рожковый ключ, заходящий зевом на вал ротора, но упирающийся губками во втулку. Крепко зафиксировав ключ в тисках, упираем в его губки упорную втулку и наносим резкий удар по торцу вала через выколотку из прочного дерева, меди или алюминия, чтобы не повредить сам вал. После этого стопорное кольцо, установленное внутри втулки, соскакивает с канавки и освобождает ее. Сняв втулку, стяните и стопорное кольцо с вала, поддев тонкой отверткой.

После этого вытаскиваем  бендикс в сборе. Установка бендикса идет в обратном порядке, и основные затруднения вызывает напрессовка упорной втулки обратно. Нужно учесть, что она несимметрична – с одной стороны есть широкая фаска, которая облегчает заход на стопорное кольцо. При снятии втулки стопорное кольцо деформируется, его нужно обязательно выправить перед сборкой. Упорную втулку нужно осаживать на стопорное кольцо без перекоса, иначе край может быть выдавлен из канавки на роторе, кольцо согнется и не даст напрессовать упорную втулку на место.

Ещё кое-что полезное для Вас:

• Схема, установка и подключение дополнительного реле стартера
• Почему стартер жужжит, но не крутит двигатель?
• Троит двигатель. Основные причины!

Как устроен бендикс?

Он состоит из:

• • внутренней обоймы с шестерней;
  • корпуса с внешней обоймой;
  • роликов с пружинами;
  • уплотнительной шайбы;
  • стопорного кольца.

Шестерня может иметь 9 зубьев, 10 или 11 зубьев. Встречается более сложный редукторный бендикс.

Внешняя (ведущая) обойма бендикса плотно закреплена на якоре и передает вращение от него на внутреннюю (ведомую) обойму. Сцепление происходит за счет подпружиненных роликов. Шестерня на ведомой обойме цепляет маховик коленвала и раскручивает его, происходит воспламенение горючего в камерах сгорания, и автомобиль заводится.

Для этого маховик и коленчатый вал должны вращаться с частотой не меньше 100 об. в мин. Поскольку шестеренка бендикса в 10 раз меньше маховика, ей нужно крутиться в 10 раз быстрее, то есть со скоростью 1000 об. в мин. Когда двигатель завелся, он начинает работать с частотой 1000 об. в мин. Получается, что теперь уже маховик должен крутить якорь стартера, причем тоже в 10 раз быстрее (10 000 об. в мин).

Но этому препятствует бендикс. Когда скорость вращения коленвала, превысит число оборотов электромотора, пружины перестают давить на ролики, сцепление между внутренней и внешней обоймами пропадает, они начинают вращаться с разной скоростью это и спасает стартер от заклинивания.

Как узнать, исправен ли бендикс стартера?

Если все же пришлось снимать стартер, то нужно внимательно осмотреть обгонную муфту

Признаки поломки, на которые стоит обратить внимание:

• вращается ли она, как предусмотрено, только в одну сторону;
• не стерлись ли зубья у шестеренки;
• плотно ли бендикс сидит на шлицах якоря;
• нет ли выработки у ведущей обоймы и роликов;
• не потеряли ли упругость пружины.

Можно поменять отдельные детали муфты, но обычно узлы бендикса изнашиваются одновременно. Мастера в автосервисе советуют не экономить и купить новое устройство.

Как заменить бендикс на стартере?

Можно провести ремонт бендикса стартера своими руками. Для этого понадобятся слесарный инструмент: торцевые и накидные ключи, отвертки, раздвижные пассатижи, зубило, молоток.

Как снять бендикс со стартера?

Откручиваем стартер, если нет редуктора, то аккуратно сбиваем шайбу с якоря и убираем стопорное кольцо. Снимаем бендикс с оси. Меняем его на новый, который устанавливаем в обратной последовательности. Больше всего сложностей доставляет установка шайбы и стопорного кольца.

Для этого мастера применяют струбцины, специальные ключи, раздвижные пассатижи. Замена бендикса на стартере требует определенной практики.

Иногда неисправность возникает из-за попавшей в механизм грязи и разбирать стартер не придется, можно попробовать его реанимировать. Для этого якорь с обгонной муфтой окунают на 5–7 часов в емкость с бензином и периодически прокручивают шестеренку. После стартер нужно хорошо просушить и попробовать в деле. Если он не заработал, то разборки агрегата все-таки не избежать.

Подводим итог

Бендикс важная деталь стартера. Он передает вращение от него маховику двигателя. Если опорная муфта вышла из строя, то машина не заведется. Определить поломку можно на слух. Если стартер крутит, но шестерня начинает проскакивать и не вращает двигатель, то вышла из строя именно обгонная муфта.

Снять и отремонтировать ее можно своими руками. Но если появилась выработка на поверхности роликов, внешней обойме или шестеренке, то лучше поставить новый бендикс.

Как проверить бендикс стартера

Если не крутит бендикс стартера, то проверить его работу можно двумя способами — визуально, сняв его с машины, и “на слух”. Начнем описание с последнего, как более простого.

Как указывалось выше, основная функция бендикса — войти в зацепление с маховиком и раскрутить двигатель. Поэтому, если в момент запуска двигателя вы слышите, что электродвигатель стартера крутится, а из места, где он находится, раздаются характерные металлические лязгающие звуки — это первый признак неисправности бендикса.

Так что далее требуется демонтаж стартера и снятие разбор бендикса, дабы детально его осмотреть и определить повреждения. Процедура снятия и замены описана нами ниже.

И так, бендикс сняли, необходимо провести его ревизию. В частности, проверить, крутится ли он только в одну сторону (если в обе, значит, он подлежит замене) и не съелись ли зубья. Также убедится неослабилась ли пружина. Еще следует снять вилку с бендикса, проверить ее целостность, следы износа, при необходимости она подлежит замене. Кроме этого, обязательно проверьте, есть ли люфт на валу якоря. Если он имеет место, то бендикс следует заменить.

Устройство

Большинство обгонных муфт (будем называть их более популярным среди автомобилистов словом — бендикс) состоят из ведущей обоймы (или наружного кольца), содержащей ролики и прижимные пружины, а также ведомой обоймы. Ведущая обойма имеет клиновые каналы, которые с одной стороны имеют значительную ширину.

В принципе работы бендикса лежит инерционное воздействие на зубчатую муфту, входящую в его состав, до момента ее зацепления с маховиком двигателя. В то время, когда стартер находится в нерабочем состоянии (двигатель выключен или работает в постоянном режиме) муфта бендикса не зацеплена с венцом маховика.

1. Ключ зажигания поворачивается и ток от аккумуляторной батареи подается на электродвигатель стартера, приводя в движение его якорь.
2. Благодаря имеющимся на внутренней стороне муфты винтовым бороздам и вращательному движению муфта под собственным весом скользит по шлицам до момента зацепления с маховиком.
3. Под действием ведущей шестерни ведомая обойма с шестерней начинает вращаться.
4. В случае, если зубья муфты и маховика не совпали, происходит ее небольшой поворот до момента, когда они входят между собой в жесткое зацепление.
5. Буферная пружина, имеющаяся в конструкции служит для смягчения момента старта двигателя. Кроме этого, она нужна для предотвращения поломки зубьев от удара в момент сцепления шестерен.
6. Когда двигатель запустился, он начинает вращать маховик с большей угловой скоростью, чем до этого вращал стартер. Поэтому муфта закручивается в обратном направлении и соскальзывает по шлицам якоря или редуктора (в случае использования редукторного бендикса) и выходит из зацепления с маховиком. Это спасает стартер, который не рассчитан на работу на высоких оборотах.

Бендикс стартера может иметь несколько вариаций устройства. В любом случае в основе его работы лежит один простой принцип.

Бендикс оснащен шестерней, которая необходима для его связи с маховиком двигателя.

Так в некоторых случаях появляется возможность возникновения опасной ситуации. Если водитель не выключит стартер сразу же после запуска двигателя, то он может перегреться. А это может стать причиной не только поломки этой детали, но и всего двигателя в целом.

Где находится?

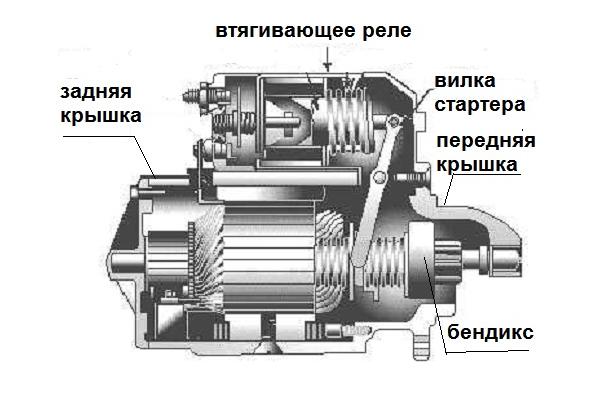

По сути, стартер это обычный электрический двигатель, причем достаточно мощный. У него только одна задача, раскрутить двигатель при старте. Постоянно он не может находиться в зацеплении с мотором, после его пуска он должен отключаться. Бендикс находится на валу стартера, он если хотите, блуждает вперед и назад, в нужный момент его двигает в зацепление втягивающее реле, бендикс зацепляется с маховиком стопорится — начинает работать как обычная шестерня. То есть передает крутящийся момент от  электрического двигателя мотору.

В двигателе происходит сжатие топливной смеси, благодаря стартеру, ведь именно он на начальном этапе толкает поршни, в верхней точке происходит воспламенение, и двигатель запускается! В этот момент, бендикс выходит из стопора, и его затягивает обратно втягивающее реле.

Как работает стартер

Когда водитель поворачивает ключ в замке зажигания, электрический ток поступает на обмотку втягивающего реле, которое приводит в движение контактный пятак и вилку. Пятак замыкает основную цепь стартера, пуская ток в щёточные узлы и в обмотку статора, а вилка воздействует на бендикс, соединяя его шестерню с зубчатым венцом маховика. Якорь начинает вращаться, передавая через бендикс крутящий момент на КШМ двигателя внутреннего сгорания.

При повороте ключа в замке зажигания на контакт втягивающего реле подаётся напряжение

В момент пуска ДВС горючая смесь воспламеняется в цилиндрах, толкая их и вращая коленвал. Крутящий момент на маховике многократно возрастает, равно как и частота вращения шестерни бендикса – этому способствует большое передаточное число. Бендикс отключается, предохраняя стартер от перегрузки. На этом функция стартера выполнена, и водитель отпускает ключ, отключая втягивающее реле, а значит – и стартер.

Схема работы стартера: 1 — аккумулятор; 2 — генератор; 3 — стартер; 4 — замок зажигания

Видео: электродвигатель в автомобиле

Электрический стартер является одной из ключевых деталей автомобиля. До его изобретения машины запускали раскручивая коленвал вручную или просто толкая автомобиль со включённой передачей

Стоит ли говорить, насколько это было сложно и неудобно? Поэтому важно не забывать о стартере во время диагностики и обслуживания автомобиля – тогда устройство будет работать долго и эффективно

Главная →

Устройство → Электрическая система → Стартер →

Какой бендикс стартера купить

Выбирая эту деталь для стартера, автолюбитель должен следовать следующим правилам.

VIN код

При покупке необходимо сообщить продавцу VIN-код автомобиля. По нему он подберёт нужный товар. Также можно сказать артикул данной детали.

Характеристики стартера

При покупке нужно учитывать характеристики стартера: напряжение, с которым он работает, мощность, наличие редуктора в конструкции. Рекомендуется приобретать бендикс одной фирмы с установленным стартером.

Производитель

Необходимо определиться с видом изделия. Можно купить оригинальную деталь или обгонную муфту других компаний, подходящую по параметрам.

Чтобы обезопасить себя от покупки некачественного контрафактного товара, нужно покупать бендикс в торговых точках с надёжной репутацией

При выборе следует обратить внимание на качество упаковки, информацию о фирме-производителе. Сама деталь должна иметь хороший товарный вид, быть без задиров, заусенцев

Дешёвая цена продукции известного бренда должна насторожить покупателя: таким образом «левые» компании пытаются привлечь внимание к своему товару

Втягивающее реле

Оно состоит из двух обмоток – втягивающей и удерживающей. Концы которых подключены к управляющему контакту, выход первой к выходному контакту реле, выход второй к корпусу. Двух силовых контактов (пятаков), которые замыкаются при появлении напряжения на обмотках и штока, подпружиненного штока, к которому с одной стороны закреплена вилка бендикса, а с другой – пластина, замыкающая силовые пятаки при срабатывании реле.

С внешней стороны имеется три контакта:

1. Управляющий. К нему подключен провод от замка зажигания к обмоткам реле
2. Два силовых болта. К ним гайками прикручиваются провод от аккумуляторной батареи и провод от реле к электродвигателю. С внутренней стороны эти болты выполнены в виде контактных пятаков, которые замыкаются пластиной штока при срабатывании втягивающего реле

Принцип работы втягивающего

Когда вы поворачиваете ключ зажигания, электричество от замка подается на управляющий контакт. Появляется напряжение на первой обмотке (втягивающей). Электромагнитное поле этой обмотки притягивает шток, который своей пластиной замыкает два силовых контакта. Через контакты ток поступает на электродвигатель стартера. Так как выходной конец втягивающей обмотки соединен с одним из силовых контактов, то на нем появляется «плюс», исчезает разность потенциалов и пропадает напряжение на ней, соответственно и магнитное поле.

В это время вступает в работу удерживающая обмотка, которая вторым концом постоянно соединена с массой. Именно она удерживает шток реле с пластиной в рабочем положении, замыкая силовые болты до тех пор, пока вы держите ключ в положении «Пуск». Заведя двигатель, вы отпускаете ключ, пропадает напряжение на второй обмотке втягивающего реле и его шток возвращается в исходное положение. При этом размыкаются контакты, прерывая цепь подачи напряжения от АКБ к электродвигателю.

Реклама:

Видео как работает втягивающее реле:

Как проверить обгонную муфту

Если поменять бендикс вы не торопитесь, то стоит его протестировать. Для этого корпус обгонной муфты, уже снятой со стартера, через мягкую прокладку (например, ветошь), чтобы исключить повреждения, зажмите в тиски. Попробуйте прокрутить бендикс влево-вправо. Вращаться он должен только в одну сторону, т. к. при попытке проворачивания исправная деталь будет стопориться. Если обгонная муфта проворачивается, то это значит, что она не будет входить в зацепление с зубьями и стартер будет «молотить» вхолостую. Определить исправность шестерни можно визуально: «съеденные» зубья вы увидите сразу. А вот если залег стартер, то понять это можно лишь разбирая его. В этом случае все «внутренности», включая редуктор, необходимо очистить от грязи, высохшей смазки и промыть чистым бензином. Далее придется решать: можно ли отремонтировать бендикс или потребуется приобретать новый.

Проверка работоспособности бендикса прямо на автомобиле

Это можно сделать, не демонтируя стартер. Для этого включите любую скорость, нажмите на педаль тормоза и пустите стартер. Если машина просто дернулась вперед, то все нормально – скорее всего, ваша обгонная муфта работоспособна. Появление звука вращения якоря свидетельствует о пробуксовке бендикса, который нужно отремонтировать либо заменить на новый.

Поиск неисправности и ремонт

Любой ремонт начинается с диагностики. Когда машина не заводится, нужно исключить поломки системы зажигания, питания

Важно проверить аккумуляторную батарею. Опытные автомобилисты могут определить выход из строя элементов стартера на слух

Например, если будет неисправно втягивающее реле, будет слышно характерное жужжание, но двигатель не будет прокручиваться.

Бендикс,  не та деталь, которую рекомендуют ремонтировать. Цена и доступность детали на любую модель сводят на нет целесообразность трудозатрат на его переборку.

Итак, на снятом стартере определяется причина поломки. Если есть подозрение на бендикс, стартер необходимо немножко разобрать. Затем обгонная муфта снимается с вала и производится ее дефектовка. Если шестерня вращается в разные стороны, либо обнаружен люфт на валу, высокая степень износа граней шестерни — бендикс нужно менять в сборе. В редких случаях можно попробовать осуществить ремонт.

Это приемлемо в случае потери или разрыва пружинок, запрессовки новых втулок. Однако, после этого механизм не проработает долго. Это может быть временной мерой. Если разрушены ролики, обоймы, сама шестерня, лучше произвести замену детали целиком. Поменять бендикс своими руками сможет автомобилист с начальными навыками автослесаря. Часто бывает сложнее снять сам стартер с машины.

https://youtube.com/watch?v=uUNBqISrqqg

Один раз увидев бендикс, его уже не спутаешь ни с какой другой деталью. Марка авто, конструкция стартера не играют никакой роли. Возможны незначительные различия, такие как присутствие либо отсутствие  пружинок, опорных чашек.

Зная принцип работы и возможные поломки этой детали, устранить недостатки можно за пару часов самому, либо обратившись в автосервис. Затягивать с ремонтом не рекомендуется. Поломка одной детали влечет за собой проблемы с другими узлами и механизмами автомобиля. Кроме того, заводить машину «с толкача» не всегда возможно и приемлемо. Особенно это касается машин с АКПП.

Признаки неисправности

Стартер является сложным механизмом, соответственно, там есть чему ломаться

Важно оперативно выявить виновника поломки. Дальше вы узнаете, как проверить бендикс стартера на предмет неисправности

Это можно сделать двумя способами:

1. На слух гораздо проще и быстрее проверить работоспособность обгонной муфты. В момент запуска авто слышны прокручивания электродвигателя стартера и вместе с ними издаётся металлический лязгающий звук. Это верный признак того, что с бендиксом что-то не так.
2. Для визуального способа придётся выполнить демонтаж детали, что не особо привлекает водителей. К этому способу всё равно придётся прибегнуть, если первый метод даст положительный результат. Для определения неисправности потребуется выполнить следующие действия:

• демонтируем механизм, здесь проблем не должно возникнуть, поскольку снимается он легко,
• проверяем способность к прокручиванию, в нормальном состоянии бендикс должен крутиться только в одну сторону,
• осматриваем зубья, они могут быть стёртыми,
• пружину проверяем на жёсткость, она может ослабевать со временем,
• вилку изучаем на целостность и степень изношенности,
• на валу якоря не должно быть люфта.

Снятие стартера с автомобиля

На легковых машинах снять стартер можно буквально за несколько минут. Для работы вам потребуется минимальный набор ключей – на 10 и на 13. Причем бендикс стартера ВАЗ-2109 заменяется по такой же схеме, как и на более ранних моделях. Помните о том, что вы проводите ремонт электрооборудования. Поэтому отключать аккумуляторную батарею нужно обязательно. От плюсового вывода к стартеру проложен провод большого сечения, он не защищен никакими устройствами, поэтому при коротком замыкании риск возникновения пожара очень велик.

После отключения аккумулятора отсоедините от втягивающего реле два провода. Тонкий необходим для подачи напряжения на катушку реле, на нем оно появляется только при повороте ключа в крайнее положение. Толстый кабель требуется для питания обмоток стартера. Ключом на 13 выкрутите три гайки, которыми крепится корпус к блоку сцепления автомобиля. Порой это действие проводить не очень удобно, например, на ВАЗах классической серии. У них самая нижняя гайка выкручивается с низа машины, да еще и с применением головок с карданами.

Как отремонтировать стартер своими руками

Расскажу, как перебрать и восстановить стартер на конкретном примере. Мне попался образец со следующей поломкой: стартер медленно крутит коленвал, даже при высоком заряде АКБ.

Демонтировав и разобрав устройство с подключёнными пусковыми проводами, при его запуске он вращается довольно уверенно. Через некоторое время устройство остановилось, и появился дымок.

Когда была снята задняя крышка стартера, из него посыпалась чёрная пыль. А это значит, что изношены щётки. После извлечения щёточного механизма, уберём корпус с магнитами и ротором.

Чтобы лучше рассмотреть причину неполадок, надо перебрать стартер, продуть все механизмы баллоном со сжатым воздухом и промыть их в бензине. После этих манипуляций становится ясно, что щётки практически износились, ослабли пружины, которые их прижимали, посинели из-за перегрева щёткодержатели, оплавились витки.

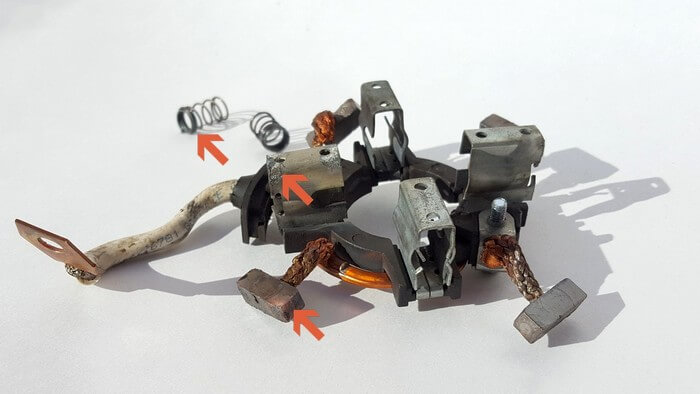

Как реанимировать и починить стартер в этом случае? Надо взять щёточный механизм (узел) и принести его в фирму по ремонту автомобильного электрооборудования. Попросите подобрать аналог. Приблизительно это вам обойдётся в 450-500 рублей. А если сравнить с ценой стартера (5000 руб. в среднем, всё зависит от марки), то получится довольно дёшево.

Затем как следует чистим ротор и осматриваем коллектор, который находится в постоянной связи со щётками. Оказывается, коллектор тоже изношен (на картинке отмечен стрелками), но он ещё кое-какое время сможет поработать без его проточки. Поэтому просто зачистим коллектор при помощи мелкой наждачки. Как правило, коллектор может спокойно отработать пару комплектов щёток. Но если коллектор выйдет из строя, то, скорей всего, придётся менять стартер целиком.

Идём дальше. Внимательно изучим бендикс (обгонную муфту). Попробуем покрутить его шестерню вручную. Он должен крутиться в одну сторону, а в другую – нет. Также бендикс должен легко двигаться по оси вала. В моём случае с ним всё в порядке. Если бы с обгонной муфтой появились проблемы, то её найти на рынке было бы тоже довольно тяжело. Чаще всего в бендиксе изнашиваются ролики и пружинки, из-за чего при обратном вращении шестерня не блокируется, а проскальзывает. В итоге стартер работает, а двигатель нет. В этом случае лучше всего заменить бендикс или устройство целиком.

Затем осматривает состояние самого редуктора. Убираем шестерёнки, потом промываем их бензином. Если всё без неисправностей, то на подшипники и шестерни наносим совсем немного ШРУСа или качественной смазки для подшипников.

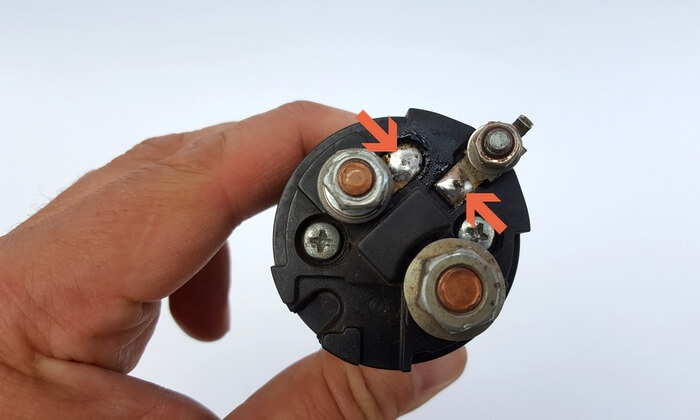

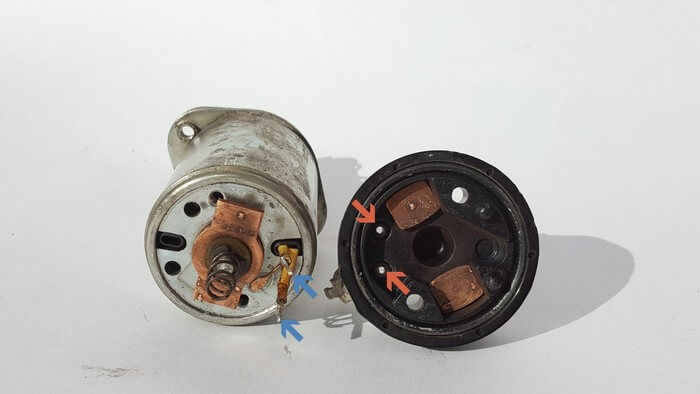

Дополнительно осмотрим контакты втягивающего реле. Для его открытия понадобится паяльник. Надо отвернуть два винта и пропаять припой на двух контактах (указано стрелками).

Контакты оказались в полном порядке. Очистим их при помощи кусочка наждачки. Затем надо разогреть пистоны, которые проходят на крышке и резким движением хлопнуть крышкой по столу. Из пистонов выйдут лишние кусочки припоя, отверстия станут свободные. Затем крышку можно без проблем надеть на провода и запаять всё на место.

Сердечник втягивающего реле ни в коем случае нельзя ничем смазывать, потому что на морозе это спровоцирует его заклинивание. Для успокоения души можно слегка нанести моторное масла и вытереть всё насухо.

Затем собираем стартерное устройство в обратном порядке. Не забудьте нанести немного смазки на заднюю втулку ротора.

Некоторые спрашивают, как перемотать стартер? Если произошли неполадки с обмоткой устройства, то повторная обмотка не совсем эффективна. Здесь лучше заменить деталь или устройство целиком.

Перед установкой отремонтированного стартера на автомобиль следует сделать притирку щёток к коллектору. Для этого соедините устройство при помощи аккумуляторных проводов. Пусть он поработает пару минут с перерывами. Всё, готово, стартер можно ставить на мотор и радоваться уверенному пуску.

Зачем нужен бендикс

Механическое устройство выполняет функцию передачи крутящего момента от мотора стартера к маховику двигателя. Как работает бендикс? После подачи питания на стартер муфта выдвигается из него и зацепляется за зубья маховика;  последний начинает раскручиваться и происходит запуск двигателя авто. Бендикс имеет «хитрую» конструкцию: после того, как автомобильный мотор заведется, шестерня обгонной муфты начинает крутиться в обратном направлении (из-за того, что угловая скорость работающего двигателя больше, чем та, которую ему обеспечивал стартер), потом отсоединяется от маховика коленчатого вала и стартер отключается. Благодаря наличию обгонной муфты:

• нет перегрузки стартерного вала, что увеличивает срок эксплуатации всего пускового устройства;
• предотвращается повреждение зубьев маховика;
• уменьшаются механические шумы.

Принцип работы

Бендикс стартера имеет шестерню, которая контактирует с маховиком двигателя автомобиля. Для того, чтобы запустить двигатель необходимо, чтобы стартер начал вращать его со скоростью от пятидесяти до ста оборотов в минуту. Он не должен вращаться быстрее, так как для этого не предназначен. Он может работать интенсивно только на коротких промежутках времени. И именно по этой причине может возникнуть опасная ситуация в момент запуска самого двигателя. В этой системе должно все работать четко, так как малейшая задержка может обернуться для него крахом. В том случае, когда водитель вовремя не выключил стартер после запуска двигателя внутреннего сгорания, в работу вступает защитный элемент бендикс.

Скорость двигателя автомобиля гораздо выше скорости стартера, так вот роль бендикса в данном случае – защита стартера от передачи на него вращающего момента от двигателя внутреннего сгорания. Вращения бендикса происходит только в одну сторону, он не соединен с валом двигателя жестко, в свободном состоянии он может прокручиваться. И в тот момент, когда скорость двигателя внутреннего сгорания начинает превышать скорость стартера, муфта (еще одно название бендикса) свободно проворачивается.

Конструктивно муфта имеет следующий вид: два кольца, а между ними расположены шарики или цилиндры, которые в свою очередь подпираются пружиной. Конструктивные продуманные канавки на внутренней стороне одного из колец, в которых находятся эти цилиндры, позволяют создавать заклинивание при вращении в одну сторону, а свободное в другую. Бендикс имеет еще одну распространенную вариацию – храповая обгонная муфта. Но эта версия, как правило, используется на велосипедах. Но для того, чтобы понять принцип работы бендикса можно ее бегло рассмотреть. Она используется как привод, когда мы крутим педали – муфта крутиться, и велосипед едет вперед, а когда пытаемся покрутить в обратном направлении – срабатывает тормоз. Надеюсь, мой пример ясен.

Как уже упоминалось выше, бендикс стартера может иметь еще несколько вариантов. К примеру, вал, на котором расположена муфта, имеет наточенные шлицы, они же и являются посадочным местом муфты. Тут та же самая система работы: при вращении в одну сторону муфта жестко стопориться со шлицами, а когда вращается в обратную сторону – сходит с них и вращается свободно.

Единственным значимым недостатком устройства бендикса стартера является его повышенный и очень интенсивный износ. При этом характер износа таков, что очень часто приходится заменять бендикс целиком и нет возможности заменить только отдельную износившуюся деталь, потому что все его составные детали изнашиваются примерно одинаково.

Возможные неисправности

Заводские стартеры и генераторы могут отъездить более 120 тысяч километров. К счастью, стартер является тем компонентом автомобиля, который в случае поломки сам же себя и выдает. Более того, не выходя из салона авто можно определить, какая из его частей перестала работать. Вот например:

• Обгонная муфта проскакивает и автомобиль не удается завести с первого раза. Суть в том, что она перестает прокручивать маховик. Вариантов несколько, но зачастую у муфты попросту истираются шлицы и ей нечем зацепиться за маховик. Другой вариант: изношен внутренний механизм (ролики) и зацепления с прокручиванием не происходит. Точно определиться с проблемой можно только по ходу разборки бендикса;
• Стартер сильно скрипит. Главная причина: бендикс не успевает вернуться на свое место. Чаще всего скрип появляется вследствие закоксовывания смазки на отдельных элементах бендикса. Смазка должна быть только на планетарной передаче. Часто источником шума являются шестерни.

Последняя неисправность может закончиться катастрофой. В редких случаях бендикс не только скрипит, но и не выходит из зацепления с маховиком. Как вы уже поняли, на большие обороты стартер не рассчитан, так что если муфта продолжит крутиться, то до выхода из строя всего стартера долго ждать не придется. Опять же, нужно удалить смазку с тех мест, где ей быть не положено и проверить целостность металлических элементов.

Принцип работы бендикса

МЫ поняли — что эта шестерня ходит по валу и в нужный момент стопорится. Но как это происходит, за счет чего.

Тут тоже достаточно просто – шестерня имеет верхнюю и нижнюю часть. Сверху находятся шлицы, а вот снизу обычный цилиндр, который окружает обойма. Вокруг нижней располагаются ролики, которые в обычном положении ни как не воздействуют на этот цилиндр, но после того как шестерня вступает в зацепление с маховиком, вал стартера начинает вращаться — от этого ролики начинают сходиться к центру и стопорят вал, таким образом шестерня жестко сидит на валу —  передает вращение на маховик! Нужно отметить — что вращение происходит только в одну сторону, в другую не пускают ролики и прижимные пружины.

После запуска двигателя уже маховик крутит бендикс, а поэтому ролики начинают расходиться (им помогают пружины, которые находятся рядом), шестерня выходит из клина, просто вращается на валу. После ее затягивает втягивающее реле. Как мне кажется, очень простой принцип действия.
