Ремонт стартера ваз 2114: самостоятельная замена бендикса

Выбор нового втягивающего реле

Найти новое втягивающее для эффективного старта силового агрегата – не самая сложная задача. Выбор производится в соответствии с рекомендациями производителя. В каталоге магазина фирма может предложить разные варианты для конкретного стартера.

Также можно демонтировать стартер, принести его в магазин. Там специалисты помогут подобрать подходящую модификацию.

В первую очередь выбор нужно останавливать на оригинальной запчасти, даже если она изготавливается не на заводе, на котором был собран автомобиль. В основном автопроизводители занимаются лишь сборкой транспортных средств, а запчасти на них изготавливаются на других заводах и чаще всего другими фирмами.

Стоит учесть, что втягивающие для разных стартеров не взаимозаменяемы. Они отличаются друг от друга не столько конструкцией, сколько мощностью привода и принципом соединения цепи. По этой причине следует быть внимательным, выбирая новую запчасть.

Ведущие производители

Среди продукции, которая реализуется в торговых точках, нередко можно найти нужную позицию, на которой находится штамп определенной фирмы, но мелким шрифтом может указываться, что это компания-упаковщик, а производитель совершенно другой. Примером тому является продукция компании Cargo. Это Датская фирма-упаковщик, но не производитель.

Среди лидирующих производителей качественных втягивающих можно выделить:

• Европейские производители – Bosch, Protech, Valeo;
• Японские фирмы – Hitachi, Denso;
• И один американский производитель – Prestolite.

Выбирая продукцию, имеющую высокий уровень качества, автолюбитель позаботится о том, чтобы силовой агрегат его авто в любой момент смог запуститься. Если аккумулятор будет заряжен, конечно, но это тема для другого обзора. А пока посмотрите видео о том, как самостоятельно отремонтировать тяговое стартера:

Втягивающее Реле. Ремонт за 5 минут.Тяговое Реле 2114. Зачистить пятаки

Watch this video on YouTube

Ремонт бендикса

Ремонт бендикса стартера своими руками возможен, если изношены в первую очередь ролики, либо источник проблем – в загрязнении или в застывшей смазке.

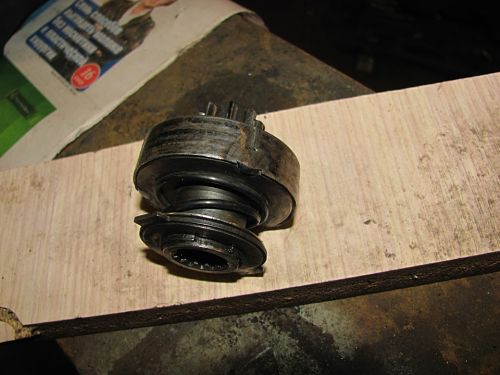

Бендикс собран на завальцовке, причем наружная обойма муфты изготавливается из прочного металла. Развальцевать ее трудно, поэтому быстрее всего аккуратно прорезать обойму болгаркой.

Сбив ослабленную обойму с бендикса, вынимаем из него шестерню, ролики и пружины. Промыв внутренности, проверяем отсутствие глубоких забоин в пазах муфты и на хвостовике шестерни.

Осматриваем ролики: поверхность должна быть цилиндрической, без следов износа. Замену роликам можно найти, разобрав роликовый подшипник подходящего размера ( параметры подшипников найдёте в справочниках). Ослабшие пружины растягиваем на пару миллиметров или подбираем новые.

После сборки бендикса насухо проверяем его работу, проворачивая шестерню в сторону заклинивания: ролики должны заблокировать бендикс, после проворота в обратную сторону сразу освободить шестерню.

Перед сборкой добавляем в бендикс консистентную смазку средней вязкости с тем расчетом, чтобы она не густела излишне на морозе. Причем смазки должно быть минимум: ее задача – защита от коррозии внутренностей муфты, обильная смазка только мешает.

Надев на место обойму, фиксируем края пропила точечной сваркой. При этом нельзя перегревать бендикс, лучше использовать полуавтомат. Выступающую сварку счищаем, чтобы она не мешала движению бендикса в корпусе стартера.

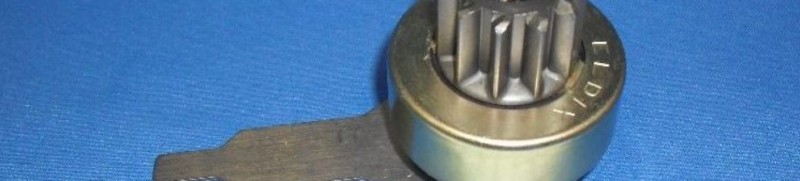

Бендикс или привод стартера – это узел, состоящий из муфты с шестернёй и вилки, соединённой с втягивающим реле. Муфту ещё называют «обгонной». На хэтчбеки «Лада 114» устанавливалось три типа стартеров: 29.3708, 423.3708. а также 5712.3708. Первые два отличаются только формой вилки, а также конструкцией деталей, не имеющих отношения к бендиксу. А стартер 5712.3708 – это современное устройство, снабжённое редуктором. Посадочные размеры всех стартеров не отличаются никак. На любом авто, в том числе на ВАЗ-2114, замену бендикса начинают с демонтажа стартера. Эту операцию мы рассмотрим сейчас.

Дальше на видео показано, как ведёт себя стартер с неисправным бендиксом.

Принцип работы стартера

Бендикс ваз 2114 — один из главных элементов электростартера, представляющий собой обгонную муфту с шестерней, при помощи которой и передается вращательное движение на мотор в момент запуска.

Устройство стартера

Весь процесс работы стартера при этом выглядит следующим образом:

• после включения зажигания питание начинает поступать от аккумуляторной батареи на стартер и на его втягивающее реле;
• реле перемещает бендикс вперед и вводит его шестерню в контакт с шестерной маховика двигателя;
• в момент зацепления включается электрическая цепь стартера, его электродвигатель начинает вращаться и раскручивает, таким образом, маховик коленчатого вала. Это приводит в движение поршни двигателя, рабочая смесь начинает воспламеняться, и мотор запускается;
• после того, как двигатель начинает работать, питание стартера и втягивающего реле отключается, и бендикс, под силой возвратной пружины, переходит в исходное положение, выходя из сцепления с маховиком.

Что если он не возвращается

На самом деле бендикс обеспечивает долгую и исправную работу всего узла. И если бы не он, то в тот момент, кода вы выключаете стартер (то есть машина завелась), он не выводит из зацепления с двигателем, что называется «не возвращается», то вращающийся вал двигателя попросту сломает сам стартер. Что, кстати, иногда и случается, когда неисправностью бендикса бывает обратный процесс – то есть разгонная муфта не проскакивает, а, наоборот, залипает и продолжает вращать вал вместе с электродвигателем. То есть бендикс не выходит из зацепления.

А сейчас мы говорим о неисправности, когда бендикс проскакивает, буксует, и выходит что он работает, но его мощности сцепления с двигателем не хватает для того, чтобы его прокрутить и завести. Все дело в том, что от больших нагрузок со временем стираются зубья шестеренки трещотки- храповика, и деталь выходит из строя.

Уже было сказано, что функционирует данная деталь – разгонная муфта с народным названием бендикс – по принципу храпового механизма. И причиной неисправности, когда зубья шестеренки не схватывают, и проскакивают при вращении по своей оси, не добившись зацепления, является в подавляющем большинстве случаев банальная изношенность этих самых зубьев. Ведь на самом деле в момент работы, эти самые зубья испытывают нешуточную нагрузку, поскольку приходится преодолевать усилие по вращению тяжелого коленчатого вала двигателя, компрессию его цилиндров и тому подобное.

Со временем из-за подобных нагрузок изнашиваются либо:

• зубья шестеренок храпового механизма;
• или (если он устроен не с шестеренками, а посредством двух колец с шариками, стопорным механизмом, который работает исключительно в одну сторону и возвратными пружинами) изнашиваются кольца, шарики или ломается пружина.

И подобная неисправность приводит к тому, что при вращении электромотора возникает характерная неисправность: отсутствие зацепления стартера с двигателем.

Возможные неисправности

Сколько примерно срок службы стартера? Среднее значение — 5 лет или 120 тыс. км пробега. От условий эксплуатации напрямую зависит, сколько служит стартер. К примеру, если передвигаться в городских условиях на короткие расстояния, и постоянно заводить двигатель, то стартер быстро выйдет из строя.

Расскажу про признаки, которые точно указывают на неисправность устройства. Это такие симптомы, как:

• Слышится специфичный треск.
• Есть задержка пуска мотора после того, как водитель поворачивает ключ зажигания.
• Слышен запуск электродвигателя стартера, но без звука работы мотора.
• Нет никаких действий после поворота ключа зажигания.
• Стартер работает после пуска двигателя.

Какие возможные неисправности могут возникать у стартера?

1. Плохой контакт. Это частая поломка, а её заметить может водитель при запуске двигателя. В этом случае следует проверить крепление устройства и контакты.
2. Магниты могут упасть. Это касается современных устройств. Здесь ремонт лучше доверить опытным автомастерам.
3. Износ опорных втулок. При этом якорь будет как бы «болтаться» и не будет полного контакта щёток с коллектором. При этом будет искрения, щётки будут подгорать и изнашиваться. В этом случае нужно заменить щётки и опорные втулки, осуществить проточку коллектора.
4. Износ роликов в бендиксе. При этом возникает его буксировка. Требуется полностью заменить бендикс.
5. Неисправность втягивающего реле. Чаще всего происходит подгорание пятаков. Медь в них плавится, и пятаки припаиваются к контактам. В этом случае даже после запуска мотора стартер продолжит работать. Всё это сильно садит аккумулятор. Поэтому здесь следует как можно скорее отцепить провод с АКБ, снять устройство и заменить втягивающее реле.

Если медленно вращается коленвал, то причины этого:

• Высокая вязкость моторного масла.
• Низкий заряд АКБ.
• Окислились контакты проводов.

Если стартер работает слишком долго, то это происходит из-за заедания замка зажигания или проблем в контактах.

Если при повороте ключа стартер не запускается, то причины этого могут быть следующие:

• Разряжен или сломан АКБ.
• Нет контакта провода массы с АКБ или между обмоткой и коллектором.
• Изношен якорь.
• Щётки не прилегают к коллектору.
• Неисправно втягивающее реле.
• Отключён разъём управления устройства.
• В АКПП селектор не находится в позиции N или P.
• Неисправен переключатель блока КПП.

Если стартер очень медленно вращается, на это указывают следующие неисправности:

• Не работает или разряжен аккумулятор.
• Изношены втулки.
• Неисправен провод между АКБ и стартером.
• Поломка во втягивающем реле.
• Неисправна обмотка статора или якоря. Следует произвести замену механизмов.
• Плохой контакт якоря или обмотки статора с массой.
• Щётки плохо контактируют с коллектором из-за их износа или неправильного положения.
• Подгорание коллектора.

Стартер работает, а двигатель — нет:

• Изношена обгонная муфта.
• Сломаны детали в редукторе.

Стартер вращается вместе с маховиком:

• Сломано втягивающее реле.
• Поломка в контактной группе замка зажигания.

Отсутствует щелчок втягивающего реле:

• Низкий заряд аккумулятора.
• Сгорели контакты или обмотка втягивающего реле.
• Окислился контакт на положительной клемме аккумулятора или стартера.
• Неисправность в составляющей замка зажигания.
• Замыкание на массе в обмотки втягивающего реле. Здесь лучше произвести замену все детали.
• Заедание якорного механизма реле.

Если коленвал не вращает якорь стартера, то вероятные причины поломки:

• Буксировка муфты свободного хода.
• Заедание при передвижении деталей по винтовой нарезке вала.
• Поломка рычага выключения муфты.
• Неисправность пружины или поводкового кольца муфты.

При появлении громких шумов при запуске двигателя следует проверить крепление в деталях стартера.

При появлении скрежета шестерни в стартере следует проверить контакты включателя, регулировку хода шестерёнки, пружину приводного устройства, а также зубцы венца маховика. Если повреждён зубчатый венец (его часто делают из пластмассы), то его лучше заменить на металлический. Также есть вероятность заедания втягивающего реле.

Ремонт стартеров 29.3708 и 423.3708

Отвёрткой откручивают винты, фиксирующие втягивающее реле. Затем реле удаляют – его якорь разъединяют с вилкой.

Долой реле… и оба кольца

Взяв трубку подходящего диаметра, с вала сбивают верхнее стопорное кольцо. Затем снимают нижнее стопорное кольцо, используя специальные щипцы. Верхнее кольцо надо удалить тоже.

Корпус разбирают: откручивается защитная накладка, снимается стопор и все шайбы, затем откручивают две гайки и снимают задний кожух.

Разъединяем ротор и статор

Дальше, соблюдая осторожность, демонтируют обе щётки и снимают щёткодержатель. В результате останется «сборка», состоящая из деталей: ротор, передняя крышка, бендикс

Удаляем стопор и ротор

Теперь надо вынуть из крышки пластиковый упор вилки. Затем ротор вытягивают назад.

Бендикс в сборе с вилкой легко вынимается из крышки. Монтаж узла проводят в обратном порядке.

Как разобрать сам бендикс

Снимают стопорное кольцо – тут снова нужны щипцы. Затем легко снимается тарельчатая и упорная шайба. Результат показан на фото.

Детали бендикса по отдельности

В завершении муфту с вилкой просто стягивают с подшипника. Проблем возникнуть не должно.

Устанавливая на место новый подшипник или новую вилку, не нужно скупиться на смазку. Здесь подходит ЛИТОЛ-24.

Уточнение для стартера 29.3708

Выше было рассмотрено, как разбирается стартер 423.3708. Для 29-й модели всё выглядит сложнее:

• Реле крепится на трёх винтах, а не на двух;
• Вилка закреплена на оси, и эту ось удаляют перед тем, как выбивать кольцо над бендиксом;
• Чтобы снять бендикс, надо разъединить подшипник и вилку. Для этого проушину вилки подгибают отвёрткой.

Пункты 2-3 иллюстрирует одно фото.

29-я модель – более «сложная»

Замена бендикса и ремонт стартера

Бендикс стартера на ваз 2110

Для ремонта стартера требуются такие инструменты:

• накидные ключи;
• головки в наборе;
• несколько отвёрток;
• изолента;
• новый бендикс.

Когда пора менять бендикс

В ходе эксплуатации машин ВАЗ 2110 иногда водители могут замечать малую эффективность стартера, что влияет на функциональность двигателя, в результате автомобиль просто не заводится с первого раза.

Например, если при заведении двигателя «десятки» водитель будет слышать легкое потрескивание и ощущать заедание стартера, не обойтись без замены бендикса, другими словами, обгонной муфты.

Поэтапная инструкция замены бендикса

Ваз 2110 стартер бендикс схема

Итак:

• Подготавливаются гаечные ключи, шестигранники и отвёртки. Далее нужно открыть капот и открепить «минусовой» провод от аккумуляторной батареи.
  Для удобства выполнения работ транспортное средство лучше загнать на яму для осмотра или на подъёмник. При установке защиты двигателя нужно обязательно снять её непосредственно перед ремонтными работами.
• Гаечным ключом откручивают крепления «плюсового» провода АКБ к втягивающему реле. После этих действий нужно снять две клеммы, при этом нужно отслеживать состояние проводной изоляции.
  Эти работы нужно осуществлять при использовании шестигранника, которым откручивают кронштейн.

Стартер проверка

• При помощи накидного ключа требуется отвернуть нижний болт, крепящий стартер. Такие действия, как правило, приносят много хлопот.
  Итак, накидным ключом откручивается фиксирующий болт снизу, после чего выворачивается верхний крепёжный болт. Для выполнения такого процесса понадобится трещотка, имеющая на конце кардан и две проставки.
  Теперь свободно отсоединяется кронштейн, который крепит стартер к блоку. Оборудование аккуратно извлекается.
• Отвинчиваются шпильки, проходящие вдоль стартера, которые фиксируют крышку, после чего стартер разделяется на две части. Крышку берут в руки и откручивают два винта, снимают кожух, стопорное кольцо и шайбу.
  С особой аккуратностью достаётся щетки(см.Замена щетки стартера ВАЗ 2110 и все про это) с ротором. Всё детали тщательно прочищают щеткой.
• Стопорное кольцо нужно сбить вниз и попытаться снять с вала ротора. Далее требуется снять бендикс и сменить его.
  В процессе выполнения работ нужно не забыть проверить состояние вилки и втулки. Чтобы демонтировать вилку, нужно аккуратно вынуть резиновую заглушку и извлечь заменяемую деталь.
  Её освобождают от обоймы и тщательно осматривают.

Бендикс и стартер

Следующий этап подразумевает выпрессовку втулки с помощью набора головок. В случае, если втулки чересчур изношены, потребуется их замена.
Их обратно запрессовывают под воздействием молотка. Как правило, удары должны наноситься не с максимальной силой, при этом рекомендуется применять деревянную подкладку.
Все составляющие собираются в обратном разбору порядке. Теперь можно спокойно проверить функциональность отремонтированного стартера.

По окончанию сборки стартера требуется завинтить все открученные ранее крепёжные гайки от крышки и хорошо затянуть хомут.Далее стартер устанавливается на прежнее место, только сначала подсоединяют питающие провода.
Когда все гайки закручены и механизм находится на своём месте, подключают клеммы АКБ. Теперь можно проверить результат выполненных ремонтных работ.

Простая конструкция, надежная работа

Итак, бендикс обеспечивает разъединение стартера с двигателем, а пропорция при передаче составляет не менее 1:15. Конструкция обгонной муфты отличается простотой и надежностью. Она снабжается с обеих сторон особыми роликами, перемещающимися по специальным пазам. При подаче напряжения на стартер, обойма бендикса, которая располагается снаружи, начинает интенсивное вращение. Внутренняя же при этом вращается с меньшей скоростью, что приводит к втягиванию роликов к зауженной части пазов, и вызывает их защемление. Когда процесс происходит нормально, пуск двигателя будет удачным.

В том случае, когда проскакивает бендикс стартера, становится невозможным его зацеп за двигатель, т. е. не выполняется основная функция стартера. Это приводит не только к невозможности пуска мотора, но и к преждевременному износу самого электромотора, который в отсутствии нагрузки может развивать слишком большие обороты и перегреваться. Поскольку любая неисправность бендикса может становиться причиной сопутствующих нарушений в работе двигателя, устранять ее следует незамедлительно. При этом, наиболее рациональным шагом становится не ремонт, а замена бендикса на новый.

Диагностика и замена

Среди остальных причин поломки и выхода из строя главной же является пробуксовка бендикса при свободном ходе. Это возникает по той причине, что в пазы и ролики попадает определенное количество грязи. Первым признаком является шум якоря при запуске стартера, а при этом коленчатый вал стоит неподвижно. В такой ситуации не обойтись без проведения ремонта.

Для того, что бы продиагностировать, непосредственно, сам бендикс, можно сделать это на автомобиле. Сделать это нужно следующим образом:

1. Включаем передачу;
2. Выжать тормоз;
3. Запустить стартер.

Теперь нужно слушать. Если вы услышали звук, который характеризует вращение якоря, то это признак того, что бендикс стартера пробуксовывает. Это значит, что он немедленно нуждается в ремонте или в его замене на новый бендикс.

Мелкий ремонт бендикса:

• Стартер снимается с автомобиля;
• Погружается в приготовленную емкость с бензином и остается там на несколько часов. Это делается для того, чтобы вымыть почистить его от грязи;
• Не вынимая изделие из емкости, прокрутите несколько раз шестерню муфты, это поможет качественнее очистить пазы;
• После этого он достается и вымывается.

Если по итогу такой очистки вы не добились желаемого результата, тогда придется снимать обгонную муфту и разбирать ее.

Рассмотрим поэтапно разбор и ремонт бендикса:

1. Первым делом я советую отсоединить стартер автомобиля. Но перед этим нужно обязательно отсоединить минусовую клемму от аккумулятора. После этого нужно один проводок отключить от втягивающего реле, а другой открутить при помощи ключа гаечного на самом стартере. Чаще используется ключ на «13»;
2. Теперь нужно открутить все крепежи, которые удерживают стартер. В каждой машине присутствует своя система крепежа. Так что будьте готовы к тому, что при демонтаже стартера по пути вам придется демонтировать еще некоторые элементы;
3. Уже на этом этапе легко определить состояние маховика;
4. В том случае, если решили все же менять бендикс, необходимо разобрать стартер. Первым делом снимаем крепеж крышки, а после отсоединяем крепление выхода обмотки на втягивающее реле. Можно достать шайбу-скобу;
5. После надо снять последний крепеж и разобрать стартер пополам. В случае, когда внутри его обнаруживаем шарик, необходимо сохранить его;

6. Совет: если уж разобрали стартер, посмотрите все его узлы, которые тоже иногда выходят из строя. Устаревшие детали также можно поменять;

7. В случае, если это необходимо, снимаем втягивающее реле, резиновую вставку и шайбу. После достаем все оставшиеся мелкие детали;
8. Далее при помощи отвертки вынимаем уши нашего бендикса;
9. Для того чтобы освободиться от стопора, необходимо опустить шайбу вниз, при этом орудуя той же отверткой. Бывает, что вместо шайбы стоит стопорное кольцо. В таком случае для удобства можно использовать молоток и гаечный ключ. Ключ наставить на стопор и молотком сбить его вниз;
10. Стопорное кольцо, которое осталось, можно стянуть с вала, при этом поддевая его маленькой отверткой или специальным съемником;
11. Теперь остается снять бендикс и на его место установить новую деталь;
12. Чтобы собрать все назад, необходимо проделать все действия в обратном порядке.

Втягивающее реле стартера: диагностика неисправностей и ремонт

Начнем с того, что втягивающее реле стартера ВАЗ или любой другой иномарки зачастую может выходить из строя по одним и тем же причинам. С учетом того, что данный элемент надежен и долговечен, его поломки являются результатом износа или высоких  нагрузок.

Обычно водитель может столкнуться с тем, что щелкает реле, но стартер не крутит двигатель, реле втягивающее не издает никаких звуков после поворота ключа зажигания, реле щелкает через раз и т.п.

Так или иначе, в подобной ситуации втягивающий элемент стартера может быть поврежден. Это не удивительно, так как работает реле стартера с высоким напряжением до нескольких сот ампер. В результате:

• силовые контакты реле стартера на стороне стороны контактного диска подгорают;
• происходит обрыв удерживающей или втягивающей обмотки;
• имеет место деформация возвратной пружины;
• возникает короткое замыкание в обмотках;
• механические повреждения деталей в устройстве втягивающего реле;

Для точного определения причины неисправности нужно проводить диагностику реле

Если учесть, что работает реле по принципу электромагнита после подачи напряжения на обмотки стартера, важно найти проблемный элемент

Для начала, можно обратить внимание на внешние признаки.

В случае, когда стартер не крутит, вполне возможно:

• втягивающее реле работает, но стартер не начинает вращаться;
• втягивающее реле и стартер не работают;

Так вот, на то, что произошло срабатывание реле, указывает щелчок, который можно услышать в момент втягивания якоря вовнутрь. Получается, повернув ключ в замке и зафиксировав щелчок, можно считать, что реле исправно.

В противном случае, то есть когда реле стартера не щелкает, на него или не подается электричество, или же само реле вышло из строя. Кстати, бывает и так, что втягивающее реле работает, но стартер не крутит. В этом случае причина в подгоревших контактах реле.

Чтобы это проверить, нужно взять отвертку и замкнуть ею выступающие части контактов. Если после замыкания стартер начинает крутить, тогда причина в подгоревших контактах. Если же замыкание не помогает, тогда неисправности связаны с самим стартером.

Так же случается, когда стартер и реле одновременно не работают. В этом случае проблем может быть несколько, начиная с обрыва цепи включения или выхода из строя элементов в замке зажигания и заканчивая обрывами обмотки втягивающего реле, потере контакта с массой катушки и других.

Еще бывает так, что втягивающее реле срабатывает, но при этом слышны посторонние звуки (стук, что-то дребезжит и т.д.). Обычно причина в том, что контакт обмоток плохой. Выполнить проверку  можно путем замеров сопротивления мультиметром. В норме сопротивление втягивающей обмотки должно быть около 0.55 Ом, а удерживающей  0.75 Ом.

Если показатели меньше, тогда это указывает на короткое замыкание внутри обмотки, тогда как большое сопротивление укажет на плохой контакт с массой и/или клеммами. При возникновении подозрений на обрыв обмотки, можно провести проверку  при помощи контрольной ламп и батарейки.

Подключая лампочку к обмотке, проверяется, горит ли она. Если горит, тогда с обмоткой все в порядке, если же загорания не происходит, это говорит об обрыве. Единственное, такой способ не позволяет выявить короткое замыкание по причине того, что незначительные отклонения по сопротивлению  не оказывают влияния на яркость горения контрольной лампочки.

В любом случае, если проблема обнаружена, втягивающее реле или ремонтируют (разборной тип), или меняют (неразборной). Разборное реле снимается со стартера, после чего часто требуется отпаивать выводы обмоток. Затем проверяются все контакты, при их обгорании производится зачистка мелкой наждачкой.

В ситуации, когда от корпуса отпадают выводы обмоток, их припаивают на место. Также при  разборке определяются и меняются части реле, которые изношены. В результате ремонт втягивающего реле позволяет вернуть работоспособность детали. Однако, при такой возможности, лучше сразу заменить реле стартера на новое, особенно если учесть его вполне доступную цену.

Принцип работы стартера

Бендикс ваз 2114 — один из главных элементов электростартера, представляющий собой обгонную муфту с шестерней, при помощи которой и передается вращательное движение на мотор в момент запуска.

Устройство стартера

Весь процесс работы стартера при этом выглядит следующим образом:

• после включения зажигания питание начинает поступать от аккумуляторной батареи на стартер и на его втягивающее реле;
• реле перемещает бендикс вперед и вводит его шестерню в контакт с шестерной маховика двигателя;
• в момент зацепления включается электрическая цепь стартера, его электродвигатель начинает вращаться и раскручивает, таким образом, маховик коленчатого вала. Это приводит в движение поршни двигателя, рабочая смесь начинает воспламеняться, и мотор запускается;
• после того, как двигатель начинает работать, питание стартера и втягивающего реле отключается, и бендикс, под силой возвратной пружины, переходит в исходное положение, выходя из сцепления с маховиком.
