Как быстро снять бензонасос на ладе калине

Проверка бензонасоса Лада Приора

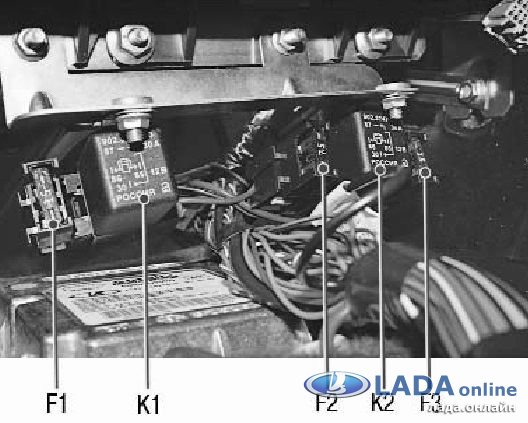

На Лада Приора реле бензонасоса и его предохранитель находятся в дополнительном монтажном блоке возле левой ноги переднего пассажира. Предохранитель имеет маркировку F3 (15А), а реле K2.

Первым делом проверяем предохранитель бензонасоса, и в случае необходимости заменяем его на аналогичный новый. Проверка проводки и самого бензонасоса выполняем таким же способом, как и на автомобилях Лада Калина и Лада Гранта (см. выше).

Напомним, не забывайте регулярно менять топливный фильтр.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Бензонасос на автомобиле предназначен для подачи топлива в камеру сгорания. Контролируется его работа при помощи реле. На ВАЗ (в зависимости от модели) агрегат для подачи топлива может быть электрическим или механическим — всё зависит от системы подачи топлива. На инжекторном авто бензонасос находится в баке. При включении зажигания напряжение подается на клеммы агрегата и он начинает перекачивать топливо. Если в системе создается нужное давление, то реле отключает автоматически бензонасос — мотор готов к запуску.

Когда включается зажигание – реле создаёт давление в топливных магистралях методом включения бензонасоса (БН) на пару секунд. После этого, БН будет работать либо при прокрутке стартером двигателя, либо при работе двигателя.

Иногда эта система нуждается в ремонте — ничего сложного здесь нет и редакция сайта 2Схемы.ру расскажет, как выполнить его своими руками. Начнём с распиновки БН, далее укажем его на схемах и в конце будет инструкция по замене элементов подачи топлива.

Признаки неисправного бензонасоса

Существует несколько явных признаков, которые указывают, что погружной насос не работает или функционирует неправильно.

Замена или ремонт бензонасоса требуется в том случае, когда:

• двигатель автомобиля не заводится или сразу глохнет;
• машину при движении начинает трусить;
• автомобиль не держит высоких оборотов;
• в машине появляются посторонние звуки или шумы, которые доносятся из стороны топливного бака.

Данные признаки имеют схожесть с симптомами засоренного топливного фильтра. Именно поэтому перед тем, как заниматься демонтажем погружного насоса, стоит сначала заменить сам фильтр. В том случае, если работа не будет налажена, нужно снимать и менять топливный насос.

Часто встречаемые неисправности бензонасоса на Ладе Калина:

1. Нестабильная работа в блоке предохранителей. В таком случае данные будут отображены на диагностической пиктограмме, что находится на панели приборов.
2. Загрязнение топливной системы. Это происходит из-за плохого качества бензина, который содержит в себе мусор и различные примеси.
3. Засорение топливной форсунки. Это чревато тем, что машина будет постоянно глохнуть на холостом ходу.
4. Выход из строя реле топливного насоса.

Данные неисправности свидетельствуют о необходимости замены бензонасоса. Как вариант, можно сделать чистку фильтрующей сеточки или же поменять само реле.

Результат после замены бензонасоса

Итак, после замены бензонасоса сразу же был подключен манометр и при пуске двигателя можно было наблюдать уже отличные показатели в 4 кг/см², и при наборе оборотов практически до максимальных, давление не снижалось.

Здесь можно посмотреть информацию по замене топливного насоса, что и было сделано в данном случае. Что касается результата именно по работе мотора и его мощностных характеристик, то здесь также все отлично. Теперь машина едет очень резво, никаких провалов и замедлений при нажатии на педаль газа нет. Как было удивительно это не звучало, но расход топлива также нормализовался и на ХХ, и при движении.

Причины неисправности бензинового насоса

Если не качает бензонасос Калины, то причины будут в самом оборудовании или в других деталях системы. Для начала стоит убедиться, что в баке есть топливо, искра в свечах зажигания, АКБ заряжена, работоспособен стартер. Если все исправно, то надо продолжить проверку. В случае выявления причины неисправности, по вопросам, касающимся приобретения автозапчастей для ее устранения, можно обращаться в специализированный интернет магазин автомеханика38.рф.

Электромеханическое оборудование может функционировать некорректно или перестать работать из-за неисправности, как в механической, так и в электрической составляющей системы.

• Перегорел предохранитель топливного насоса – следует вытащить элемент из блока предохранителей (находится в подкапотном пространстве). Если контакт имеет видимые повреждения, то требуется замена детали.
• Неисправно реле оборудования – проверяется электропроводка, контакты между агрегатом и диагностической колодкой, а также реле. Используя тест-лампу или мультиметр, проверяется наличие напряжения на фишке насоса. Корректно работающее реле издает щелчки во время включения зажигания, после набора требуемого давления в топливной магистрали.
• Нет контакта оборудования с «массой» — необходимо подать массу на фишку детали. Провод располагается под панелью приборов и проходит через салон машины. Его стоит проверить, почистить контакты, надежно зафиксировать их на насосе.
• Неисправен электронный блок управления – требуется произвести ремонт или замену ЭБУ.
• Поломка в сигнализации автомобиля, некачественный монтаж охранной системы – могут быть перепутаны электропровода, допущены ошибки во время подключения сигнализации.
• Недостаточное давление в топливной магистрали может быть результатом загрязнения бензинового фильтра или фильтровальной сеточки самого насоса.

Многие автовладельцы предпочитают ездить с полупустым топливным баком. Однако бензонасос в этом случае часто перегревается, что в конечном итоге приведет к неисправности оборудования. Причины, по которым не включается бензонасос на Калине, могут заключаться в поломке отдельных частей агрегата. Для выяснения проблемы необходимо снять оборудование и продиагностировать его.

Рекомендуем почитать

Выполнять выше обозначенное действие следует для того, чтоб обнаружить неисправности при диагностике или ремонте топливной системы и конкретно в систе .

Функция датчика скорости (ДС) в транспортном средстве – передать электрические импульсы на контроллер, который, руководствуясь поступившими .

В других статьях уже было рассказано о том, как заменять фильтр тонкой очистки на автомобилях Lada Kalina.Сегодня эта процедура будет рассмотрена на .

Коротко вспомним, в чем же суть процесса, о котором дальше пойдет речь. Шумоизоляция – несколько мероприятий, целью которых является уменьшение .

Добро пожаловать! Сеточка бензонасоса – она же топливный фильтр грубой очистки, устанавливается она в самом бензонасосе и когда он сосёт бензин из бака в двигатель, этот бензин через эту сеточку проходит и очищается, потом же он попадает в топливные трубки и идёт дальше, где доходит до фильтра тонкой очистки и снова очищается, оба фильтра рекомендуется менять сразу, потому что при смене только лишь одного, фильтра тонкой очистки например, в фильтре грубой останется грязь, которая может лететь дальше и тем самым новый фильтр, загрязниться гораздо быстрее, чем это произойдёт, когда оба фильтра будут заменены одновременно.

Примечание! Для замены сеточки, времени нужно минимум, всего то бензонасос придётся вытащить и разобрать его чутка, примерно минут за 20-25 вы должны будете управиться, из инструментов будет нужно взять: Молоток и отвёртку, ну и конечно же про набор всех ключей которые есть в вашем арсенале не забудьте!

Где находится сетка бензонасоса? Она на нём самом расположена в самом низу, для наглядности возьмём фотографию самого топливного насоса (Это его второе название), она как вы видите приведена ниже, бензонасос состоит из таких частей как ДУТ – это Датчик Уровня Топлива, а так же в него входит регулятор давления топлива (Это только на двигателях с объёмом 1.6) и конечно же сам его корпус (Сразу предупредим, корпуса в бензонасосе два, корпус самого насоса и корпус всего модуля целиком), чтобы добраться до сеточки, корпус модуля с бензонасоса снять нужно будет и когда бензонасос с корпусом в руках у вас окажется, а корпус модуля будет убран в сторонку, перед вашими глазами окажется сеточка, которую время от времени и нужно менять, для наглядности на маленьком фото она стрелкой показана.

Когда нужно менять сетку бензонасоса? Когда она сильно засоряется, в топливной системе падает давление, машина начинает ехать плохо, появляются рывки и провалы, в начале они не явные, но поездив немного, они всё увеличиваются и увеличиваются, это говорит не только об одном, а может и бензонасос сам пришёл в негодность, но в начале проверку нужно начинать с топливного фильтра тонкой очистки и с сеточки, для этого снять их будет нужно и если сеточка сильно загрязнена, то её придётся заменить на новую, фильтр тонкой очистки так уже не проверишь, его нужно будет перевернуть и посмотреть какой бензин из него выльется, если весь грязный, то фильтр тоже подлежит замене и всегда учитывайте тот факт, что при сильной засорённости фильтров (И сеточки это тоже касается) бензонасос начинает работать на износ и через короткое время, он может прийти в негодность (Он шуметь кстати ещё начинает, при сильной засорённости обоих фильтров, поэтому менять их своевременно не забывайте, а именно с нашим бензином, раз в 15-20 тыс. км., будет нормально, хотя завод каждые 30 тыс. км., рекомендуем, но это уже как говорится, решать только вам).

Примечание! Вообще не залезая в топливную систему, можно при помощи манометра определить что же именно пришло в негодность, как это сделать, читайте в статье: «Проверка манометром давления в топливной системе на ВАЗ»!

Инструкция по замене фильтра тонкой очистки

Чтобы поменять фильтрующий элемент второй ступени, потребуется эстакада или смотровая яма. Подобраться к детали забравшись под машину довольно трудно. При въезде на эстакаду примите как можно левее, так вы обеспечите удобный доступ к фильтру (он стоит справа от бака).

Фильтр стоит справа от бака и держится хомутом

Из инструментария потребуется ключ размером 10 мм и плоская отвёртка. Порядок выполнения работ сходен с предыдущим алгоритмом замены сетки бензонасоса:

1. Избавьтесь от давления в топливной системе одним из двух способов (описаны в предыдущем разделе).

2. Спуститесь под автомобиль и отсоедините бензиновые шланги от фильтра. Трубки снимаются при нажатии на рычажки пластиковых фиксаторов.

3. Открутите болт крепёжного хомута и вытащите «бочонок». Если вместо него предусмотрен большой пластмассовый зажим, просто извлеките деталь, немного поддев отвёрткой.

Новый фильтр ставится на место с учётом направления движения топлива (указано стрелкой на корпусе) и подключается к системе в обратном порядке. Технология замены на автомобиле с 16-клапанным мотором в целом не отличается от ремонта на двигателе 8V. Во время работы вы можете столкнуться с несущественным различием в мелких деталях:

• трубка с клапаном сброса давления бензина выходит с той же стороны, но ближе к головке цилиндров и немного под углом;

• «бочонок» тонкой очистки держится пластмассовым зажимом, а не металлическим хомутом.

Если после демонтажа старой детали вы обнаружили, что фиксаторы для топливных трубок находятся в хорошем состоянии, можете применить их повторно.

Ремонт и замена бензонасоса

Технология диагностики, ремонта и замены топливного насоса обычно не представляет большой сложности. При наличии желания, времени и минимального набора инструментов все работы могут быть легко выполнены самостоятельно.

Демонтаж бензонасоса

Для того чтобы снять топливный насос, предлагается выполнить ряд последовательных действий.

1. Заглушите двигатель.

2. Откройте капот.

3. На двигателе найдите устройство, подключённое к системе подачи топлива.

   Бензонасос подключён к системе подачи топлива

4. Отключите от бензонасоса фишку с проводами.

   При демонтаже бензонасоса следует отсоединить фишку с проводами и шланги подачи топлива

5. Отсоедините шланг подачи топлива.

6. Отсоедините цанговый зажим и открутите четыре болта крепления.

7. Аккуратно вытащите бензонасос из гнезда, зацепив его за резиновую прокладку.

8. Очистите устройство от масла, пыли и грязи.

Видео: замена топливного насоса на AUDI A6

Замена прокладки

Часто причиной неполадок в работе бензонасоса является уплотнительная прокладка. От степени её изношенности зависит герметичность соединения насоса с двигателем и, как следствие, количество подаваемого в насос топлива.

Уплотнительная прокладка подбирается индивидуально к каждой модели бензонасоса

Процесс замены прокладки довольно прост.

Чтобы заменить резиновую уплотнительную прокладку на топливном насосе, необходимо снять устройство и очистить само посадочное гнездо о налипшей пыли и грязи.

1. Снимите топливный насос.
2. Очистите гнездо насоса от масла и грязи.

3. Смажьте новую прокладку небольшим количеством бензина.

4. Установите прокладку в гнездо.

   Уплотнительная прокладка устанавливается в гнездо бензонасоса

5. Аккуратно поставьте бензонасос на прокладку и закрепите его болтами.

Замена сетки

Для замены неисправных элементов бензонасос необходимо разобрать. Алгоритм разборки насоса и замены фильтрующей сетки не представляет большой сложности.

1. Снимите корпус, ослабив фиксирующие защёлки.
2. Отсоедините разъёмы электропитания.
3. Снимите трубки со штуцеров. Это может быть сложно, так как при соединении используются термоусадочные материалы, и трубки плотно прикреплены к штуцерам. Надрежьте поверхность термоусадки ножом и снимите трубки.
4. Отщёлкните фиксаторы по диаметру насоса.
5. Снимите сетку.
6. Почистите сетку от грязи. Если присутствуют механические повреждения, замените сетку на новую.
7. Выполните все действия в обратном порядке.

Необходимо почистить сетку бензонасоса от грязи, а при необходимости — заменить на новую

Полная чистка бензонасоса, как правило, проводится в автосервисе. Насос снимается в машины, разбирается, промывается специальными средствами, сушится компрессором и собирается.

Прокачка бензонасоса

Бензин в топливной системе постоянно находится под высоким давлением. Однако иногда из-за некорректной работы насоса давление может упасть. В этих случаях высокое давление в топливной системе создаётся искусственно. Такой процесс называется прокачкой бензонасоса. Он выполняется в несколько этапов.

1. Отсоедините шланг, соединяющий бензонасос и двигатель. Во избежание утечки топлива направьте шланг в пустую ёмкость.

2. Покрутите стартёр, не запуская двигатель. Если при этом бензонасос успеет накачать 0.5 литра топлива за полминуты, то он находится в рабочем состоянии.

3. Для восстановления высокого давления подключите к шлангу, соединяющему бензонасос с бензобаком, обычный насос и накачайте систему сжатым воздухом.

Замена бензонасоса на Volvo FH 12

Бензонасос автомобиля Volvo FH 12 установлен в бензобаке и представляет собой довольно сложное устройство. Его замена осуществляется из салона авто следующим образом.

1. Снимите ковролин на полу багажника.

2. Сложите спинку заднего сиденья — под ней вы увидите небольшой люк.

3. Гаечным ключом на 10 открутите пять гаек крепления крышки люка и снимите крышку.

   Гаечным ключом отворачиваются гайки крепления крышки бензонасоса

4. Разъедините фишки топливных трубок.

5. Отсоедините от насоса два шланга, предварительно пометив каждый.

   При отсоединении от бензонасоса шлангов следует их пометить

6. Выньте насос из бака.

7. Установите новый насос.

Что такое бензонасос

Бензонасос является ключевой составной частью системы питания, в его рабочую задачу входит бесперебойная, своевременная подача горючего в систему. В каждой модели конструкция и местонахождение бензонасоса уникальны, у Лады Калины, это устройство расположено в противоположной стороне от силового агрегата.

С одной стороны, такое расположение позволяет выиграть в технических возможностях машины, но с другой, требуется более мощная работа устройства, нежели у моделей, в которых бензонасос расположен ближе к двигателю.

Для того, чтобы бензонасос у Калины справлялся со своей работой, он представлен в электрическом варианте. Его преимуществами является:

• простота конструкции;
• хорошая подача горючего;
• безопасность.

Но, как того стоило ожидать, электрика у Калины пока что не является сильным местом, она часто выходит из строя, что является главным минусом.

Кроме того, в число недостатков бензонасоса Лады Калины входит повышенный уровень шума, чувствительность к качеству бензина, а также тот факт, что он нуждается в охлаждении.

Вопрос с качественным бензином в нашей стране, к большому сожалению, до сих пор остается не решенным, это является одной из причин, почему топливная система Лады Калины выходит из строя.

Забиваются фильтры, что нарушает работу всего механизма и в итоге, приводит к отказу насоса.

Вот почему фильтры, или, как их еще называют, сеточки, необходимо регулярно менять.

Об этом мы и поговорим, но прежде, давайте разберемся, а какие же бывают неисправности у бензонасоса Калины?

Виды неисправностей:

• Одной из наиболее частых неисправностей насоса является быстрое снижение давления после того, как запускается мотор. Этот факт говорит о серьезных нарушениях, которые могут быть спровоцированы либо дефектом клапана, либо поломкой регулятора уровня давления, вполне возможно, что забились и форсунки. Резкое падение давление приводит к проблемам в запуске двигателя, что, если не исправить поломку, и вовсе может привести к выходу двигателя из рабочего строя.
• Случается и так, что двигатель теряет в мощности, или вовсе, движок не заводится, хоть на холодную, хоть на горячую. Все это случается в случае, когда рвется мембрана или пружина, изнашивается шток или происходит засорение фильтров, причем, последнее происходит чаще, чем что-либо другое.
• В любом случае, обнаружив, что с топливной системой что-то не так, следует прежде всего проверить состояние фильтров, потому что они, из-за некачественного бензина, засоряются довольно быстро, и, лучше менять их своевременно, не дожидаясь проблем. Теперь о том, как самостоятельно поменять сеточку от насоса.

Как снять бензонасос на Калине

Если Вы заметили, что на Лада Калина не работает бензонасос, либо давление в топливной системе стало маленьким, тогда придется снять топливный насос, а затем проверить его и фильтр.

Потребуется: сбросить давление в топливной системе (см. «замена топливного фильтра«), приготовить крестовую и плоскую отвертки, молоток и ткань.

Порядок снятия топливного модуля:

1. Откинуть вперед заднее сиденье и приподнять вырезанные части коврика. Вывернуть 4 винта крепления крышки, используя крестовую отвертку.
2. Отсоединить колодку с проводами от бензонасоса.
3. Отсоединить от бензонасоса топливные шланги.
4. Отвернуть против часовой стрелки прижимное кольцо топливного насоса (1118-1101178-10) с помощью плоской отвертки и молотка, а затем снять его.

Снять бензонасос Калины, наклонив его вбок, чтобы не погнуть рычаг датчика указателя топлива и не провернуть поплавок на рычаге. В противном случае показания уровня топлива будет не верным. Подложите под бензонасос ткань, т.к. из стакана модуля может вытекать бензин.Установка бензонасоса осуществляется в обратной последовательности, предварительно заменив резиновое уплотнительное кольцо (1118-1101138-10), иначе будет течь и в салоне будет запах бензина. Проследите, чтобы стрелка на крышке топливного модуля была направлена в сторону задней части автомобиля. А при подключении топливопроводов ориентируйтесь на стрелки на штуцерах, указывающие направления подачи топлива.

В руководстве по сервисному обслуживанию указано, что замена бензонасоса Калины займет не менее 2ч., однако, на практике эта операция производится менее, чем за 1ч.

Если после того, как поменяли бензонасос он не работает, тогда проверьте предохранитель и реле бензонасоса Калины, которые находятся в монтажном блоке. Кстати, многие не знают, сколько стоит бензонасос на Калину, его каталожный номер 1118-1139009-10, а примерная цена на текущий момент 2300р.

Как проверить давление в топливной системе

Когда вы знаете, что топливный насос подает топливо, тест давления топливной системы может иногда идентифицировать источник неисправности. В следующей серии испытаний вы будете использовать датчик давления топлива для проверки давления в системе.

1. Сбросьте давление в топливной системе.

Если топливная система вашего автомобиля оснащена клапаном Schrader или испытательным портом (он похож на воздушный клапан на ваших шинах), закройте клапан магазинной тряпкой и осторожно нажмите на клапан небольшой отверткой. Используйте тряпку, чтобы поймать топливо. Этот клапан похож на воздушный клапан на ваших шинах.
Если ваша топливная система не оснащена тестовым отверстием, вы можете удалить предохранитель топливного насоса и запустить двигатель. Он умрет через несколько секунд из-за нехватки топлива. Вставьте обратно предохранитель топливного насоса.

1. Подсоедините датчик давления топлива к контрольному отверстию.Если у вас нет подходящего адаптера для подключения датчика к клапану Шредера, попробуйте снять клапан и подключить датчик к фитингу; однако, если нет испытательного порта, отсоедините линию подачи топлива от рампы (это линия, идущая от топливного фильтра), и подключите T-адаптер к линии, чтобы вы могли повторно подключить линию к топливной рампе и подключите датчик также.
2. Запустите двигатель и дайте ему поработать на холостом ходу.ПРИМЕЧАНИЕ. Руководство по ремонту для вашего конкретного автомобиля может включать в себя проверку при включении двигателя. Проверьте ваше руководство при необходимости.
3. Сравните давление топлива со спецификациями. Проверьте показания давления по манометру и сравните их со спецификацией в руководстве по ремонту вашего автомобиля (если автомобиль не заводится, поверните ключ зажигания в положение ON и прочитайте давление топлива. Сравните показания со спецификацией в вашем руководстве для ключа На давление). Система впрыска обычно производит от 15 до 40 фунтов на квадратный дюйм (фунтов на квадратный дюйм) (100-280 кПа) или более, в зависимости от применения. Показание включает давление от регулятора давления топлива (FPR). Так что, если ваши показания не соответствует спецификации, у вас могут быть проблемы с FPR, поэтому продолжайте измерения.

ПРИМЕЧАНИЕ. Новые современные топливные системы не используют FPR в системе впрыска; скорее они изменяют напряжение на насосе или используют внутренний клапан насоса для регулирования давления в системе.

А. Что делать, если давление правильное

• Когда датчик давления топлива все еще подключен и двигатель работает на холостом ходу, отсоедините вакуумную линию от регулятора давления топлива (FPR – небольшой металлический цилиндр, который соединяется с топливной рампой).
• Убедитесь, что вакуумная линия полностью сухая. Если вы обнаружите следы горючего внутри шланга, он всасывает топливо из регулятора давления, потому что мембрана порвана. Заменить регулятор давления топлива.
• Давление топлива должно увеличиться от 3 до 10 фунтов на квадратный дюйм. В противном случае проверьте вакуумную линию: если в линии нет вакуума, убедитесь, что шланг правильно подсоединен и не поврежден, и что вакуумный порт не ограничен; если в линии есть вакуум, но при отсоединении вакуумного шланга давление не увеличивается, замените регулятор давления топлива. Для достижения наилучших результатов проведите тест, описанный в следующем разделе, Проверка FPR с помощью вакуумного насоса.
• Заглушите двигатель и подождите не менее 5 минут. Сравните показания давления со спецификацией (для удержания давления) в руководстве по ремонту. Если в течение пяти минут давление упадет ниже указанного значения, возможно, вы где-то обнаружили утечку: проверьте топливопроводы, топливный насос, инжектор или регулятор давления на утечку.

1. Что делать, если давление низкое

• Поместите тряпку над линией возврата топлива.
• Зажмите шланг, используя подходящие плоскогубцы, чтобы заблокировать поток.
• Следите за манометром; если давление остается низким, топливный насос получает недостаточное напряжение или насос изношен. Однако, если давление повышается, замените FPR.

1. Что делать, если давление высокое

• Сначала проведите тест, описанный в следующем разделе «Как проверить FPR с помощью вакуумного насоса».
• Затем выключите двигатель.
• Отсоединить возвратный топливопровод.
• Продуйте линию возврата, чтобы убедиться, что она не заблокирована. Если обратная линия заблокирована, найдите где именно.

ПРИМЕЧАНИЕ. Приведенное ниже видео дает представление о том, как проверить напряжение и массу на электрическом разъеме топливного насоса.

Замена реле бензонасоса

Реле бензонасоса Калина находится в салоне чуть ниже торпедо около решетки воздуховода. Для доступа к реле бензонасоса необходимо снять крышку, поддев ее обычной плоской отверткой.

Как снять реле бензонасоса? Перед заменой реле следует проверить блок предохранителей, который находится рядом между рычагом коробки передач и пепельницей. Открыв крышку, можно визуально оценить предохранитель бензонасоса по целостности перемычки. Для извлечения деталей удобно пользоваться пинцетом, который способен твердо и точно зафиксировать предохранитель.

При сохранении целостности перемычки, для окончательного подтверждения работоспособности, деталь необходимо прозвонить омметром, так как может быть разомкнута точка контакта проволочки с ножками. Если предохранитель бензонасоса в порядке, значит не работает реле. Тут есть свои нюансы. Реле бензонасоса снимают при помощи торцового ключа.

РУКОВОДСТВО ПО ЗАМЕНЕ

Как самому поменять бензонасос, рассмотрим на примере Hyundai Solaris.

1. Открутите болты крепления и снимите подушку заднего ряда сидений.
2. Срежьте канцелярским ножом герметик.
3. Снимите фишку электропитания.
4. Пассатижами ослабьте самозатягивающийся хомут и снимет шланг отвода паров бензина к адсорберу.
5. Снимите подающий топливный шланг.
6. Освободите из кронштейна вентиляционный шланг, идущий к адсорберу паров бензина.
7. Открутите винты крепления и снимите прижимную пластину.
8. Вытащите топливный модуль.
9. Снимите резиновый уплотнитель.
10. Отсоедините фишки электропитания.
11. Рекомендуем снять ДУТ, чтобы не повредить его в процессе разборки модуля.
12. Извлеките стопор наконечника топливной трубки.
13. Снимите трубку и уплотнительное кольцо.
14. Отожмите фиксаторы металлических направляющих, после чего разъедините части корпуса.
15. Освободите защелки и вытащите корпус фильтрующего элемента в сборе с регулятором и бензонасосом.
16. Отщелкните фиксаторы бензонасоса.
17. На новый бензонасос желательно устанавливать чистую сеточку. На этом этапе вам остается собрать все элементы в обратном к снятию порядке.

Порядок обслуживания бензонасоса, возможные неисправности

Не всегда следует прибегать к немедленной замене бензонасоса Калина, ведь для начала можно провести его ремонт. Но для этого заранее следует подобрать нужный инструмент.

Для этого устройства обычно контролируют два параметра: рабочее давление и производительность при работе. Уже после снятия устройства можно проверить и потребляемый ток при номинальной и полной нагрузке. Но для таких замеров понадобится уже специализированный стенд.

Первоначальным пунктом контроля станет напряжение разъема, который питает бензонасос от бортовой системы питания автомобиля. Оно не только должно равняться 12 В или даже чуть превышать это значение, но и при работе машины должен отчетливо слышаться шум работающего устройства.

Недостаток такого способа контроля заключается в невозможности обнаружения ненадежного контакта в электрической цепи на пути к разъему. Любая неплотность соединения, в блоке предохранителей, реле бензонасоса, приведет к тому, что полученные 12 В на клеммах до насоса покажут те же 12 В. Но работающий насос получит всего несколько вольт и работать нормально не сможет.

Также неисправностью в такой ситуации может стать поломка реле бензонасоса. Эту неисправность диагностировать легко, поскольку на панель приборов выведена специальная символика, которая позволяет водителю увидеть ошибку в работе этой детали.

Все реле управления находятся в салоне автомобиля и при неисправной работе выделяют себя характерными щелчками. Заменить реле бензонасоса самостоятельно не составляет труда, достаточно по специальным нанесенным символам распознать место его установки.

Детали бензонасоса в разобранном виде

Проверка создаваемого давления заключается в контроле этого параметра в режим подкачки насоса, когда тот после поворота ключа на 1,5-2 секунды включается, чтобы добавить топливо в трубопроводную систему. У Лада Калина этот показатель составляет 0,8-1,2 кгс/см2. Если давление оказывается заниженным, то следует поискать причину такого явления, поочередно проверяя каждое звено: фильтр, сетку, топливный насос. В конечном итоге та деталь, которая препятствует быстрому наращиванию давления до нормального, будет заменена.

Одной из неисправностей бензонасоса является скорая потеря давления в топливопроводе после остановки двигателя. Причем эту неисправность тоже следует диагностировать правильно, потому что причин падения давления может быть несколько. Это и слабая форсунка системы питания, и обратный клапан насоса, и непосредственно регулятор давления.

Быстро падающее давление станет причиной неуверенного или долгого запуска двигателя, что особенно актуально при минусовых температурах. Несмотря на исправную в целом систему питания и зажигания, запуск мотора в мороз может просто разрядить ваш аккумулятор или не позволит совсем произвести запуск мотора.

Итак, если все-таки было установлено, что не работает бензонасос или требуется замена топливного фильтра (рабочие операции во многом совпадают), то необходимые работы нужно проводить в следующем порядке:

Снять давления в топливной магистрали. Для этого достаточно просто дать машине постоять в течение 30 минут после последнего запуска. Для большей уверенности, после обесточивания бензонасоса нужно провести короткий запуск мотора, чтобы выработать находящийся в топливопроводе бензин.
Обязательно обесточить автомобиль, отсоединив клемму «минус» на аккумуляторной батарее.
Обеспечить доступ к люку бензобака

Для этого откидывают задние сиденья и, отвернув крестовой отверткой 4 самореза, осторожно открывают люк, предотвращая попадание возможных загрязнений в бак.
Отсоединить электрический разъем пластиковой крышки топливного модуля, а также

Процесс снятия электрического бензонасоса своими руками

топливопроводные трубки с крышки. Работы следует проводить без приложения лишних усилий, чтобы избежать поломки пластиковых деталей крышки.
Снимают стопорное кольцо, для чего потребуется специальный съемник

Если будете пользоваться подручным инструментом, нужно запастись терпением.

Можно приступать к демонтажу блока насоса, аккуратно поднимая конструкцию вверх. Следует соблюдать аккуратность, поскольку легко можно повредить поплавок. При снятии нужно немного наклонять весь блок, вытягивая его по диагонали.
Если не работает бензонасос и нуждается в замене, установку нового механизма производить следует в обратном порядке. Перед установкой нового насоса желательно заполнить его топливом, поскольку сухой нагнетатель жидкости может не закачать топливо для начала работы насоса. Топливный насос не является устройством засасывающим, а только нагнетающим.
