Самостоятельный ремонт и замена бензонасоса автомобиля ваз 2106/07

↑ Разборка и диагностика топливного насоса

• Ключом «на 10» отворачиваем болт крепления крышки насоса.
• Снимаем крышку и аккуратно вынимаем сетчатый фильтр.
• Осматриваем впускной клапан (для чего надавливаем на него тонкой отверткой), при необходимости поправляем его положение в седле.
• Промываем фильтр в растворителе и продуваем сжатым воздухом.
• Крестообразной отверткой отворачиваем шесть винтов, соединяющих верхнюю и нижнюю половины корпуса насоса, и разъединяем эти детали.
• Выпускной клапан проверяем так же, как и впускной.
• Промываем верхнюю часть корпуса в бензине и обдуваем ее сжатым воздухом.
• Повернув узел диафрагм на 90°, вынимаем его из нижней части корпуса.
• Снимаем со штока пружину.

Перечень действий, связанных с проведением ремонта

После предварительной диагностики и определения причины неисправности механизмов необходимо снять бензонасос и проверить его работоспособность с ревизией всех комплектующих деталей.

Проведение необходимых операций, осуществляемых при разборке насоса:

1. Необходимо провести отсоединение винтов крепления головки.
2. Снимается головка бензонасоса с клапанами, фильтром и крышкой.
3. Проверяется состояние диафрагмы путем нажатия и поворота на 90° по часовой или против часовой стрелки.
4. Снимаются диафрагма и возвратная пружина.
5. Производится осмотр диафрагмы, если есть дефекты, осуществляется замена неисправных частей на исправные из ремонтного комплекта.
6. Аккуратно снимаются детали с диафрагменного узла.
7. Делается полная ревизия всех комплектующих и собирается узел в обратной последовательности.
8. При необходимости замены клапанов аккуратно производится выпрессовка из седла головки бензонасоса, с предварительным удалением кернения. Далее осуществляется установка нового клапана и производится кернение в седле.
9. Проводится проверка герметичности нагнетательного и всасывающего патрубков бензонасоса.
10. Проводится полная ревизия посадки фланца головки на участках крепления, которые подвергаются повышенному воздействию при затяжке креплений. Затяжка винтов осуществляется крест накрест с приложением равномерных усилий.

Фотоинструкцию по разборке бензонасоса смотрите ниже:

Отворачиваем винты и разъединяем корпус

Выньте диафрагменный узел и пружину, замените узел, переставьте старую дистанционную прокладку

Замена комплекта диафрагм

Замена сетчатого фильтра и деталей с трещинами

Промойте бензином, продуйте и соберите

Топливный насос автомобиля ВАЗ 2106 является важнейшим агрегатом и обеспечивает бесперебойную подачу топлива в карбюратор для образования топливной смеси. При поездках на длительные расстояния необходимо иметь дополнительный топливный насос для замены в случае поломки штатного насоса, установленного на автомобиле.

Топливный насос Ваз 2101 Жигули

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2101 (Жигули) 1970-1985 г.в.
3. Топливный насос

Топливный насос

Схема для контроля и регулировки выступания толкателя привода насоса

Устройство топливного насоса показано на рис. Топливный насос.Проверка

Недостаточное наполнение карбюратора бензином может зависеть от неисправности топливного насоса, а также от засорения или повреждения трубопроводов.

Виды бензонасосов автомобилей ВАЗ 2106/07

Производитель устанавливает на автомобили ВАЗ 2106/07 бензонасосы ДААЗ (Димитровградского автоагрегатного завода). Основное назначение насоса — подавать бензин к карбюратору в нужных объёмах. Основу насоса составляет привод с диафрагмами, а устойчивая работа обеспечивается за счёт одновременного использования трёх диафрагм. Производительность бензонасосов ДААЗ на свободный слив может достигать 60 литров в час.

Производитель устанавливает на автомобили ВАЗ 2106/07 бензонасосы ДААЗ

На более современные модели ВАЗ устанавливаются бензонасосы «Пекар» (Санкт-Петербург). Производительность у них та же, но повышенная герметичность и устойчивость мембран к воздействию масла и топлива делают работу насоса более эффективной.

На современных моделях ВАЗ установлены бензонасосы «Пекар»

Бензонасос ВАЗ 2106/07 находится в подкапотном пространстве. Он крепится к блоку цилиндров двигателя. Удобное расположение позволяет легко демонтировать и установить насос даже неопытному автолюбителю.

Определение причин отказа бензонасоса

Для установления причины отказа бензонасоса можно воспользоваться несколькими операциями, связанными с проверкой работоспособности без снятия его с автомобиля.

Бензонасос не подает топливо к системам автомобиля:

1. Проверяем наличие топлива в бензобаке. Рекомендовано эксплуатировать автомобиль при наличии не менее половины бака и с обязательным использованием всего комплекта фильтров, снижающих воздействие мелких частиц на детали бензонасоса.
2. Проверяем работоспособность топливных фильтров, при необходимости производим замену на новые.
3. Продуваем и очищаем систему трубопроводов, удаляя отложения мелких частиц.

Проверьте топливные фильтры

Основными причинами отказа бензонасоса могут быть:

1. Повреждения диафрагмы с нарушениями герметичности.
2. Потеря жесткости и рабочих характеристик пружины.
3. Засорение клапанов за счет скопления грязи.
4. Потеря пропускной способности фильтров за счет скопления загрязнений.
5. Нарушение герметичности контура насоса с подтеканием бензина и масла.
6. Отказ в работе за счет выработки ресурса комплектующих насоса.

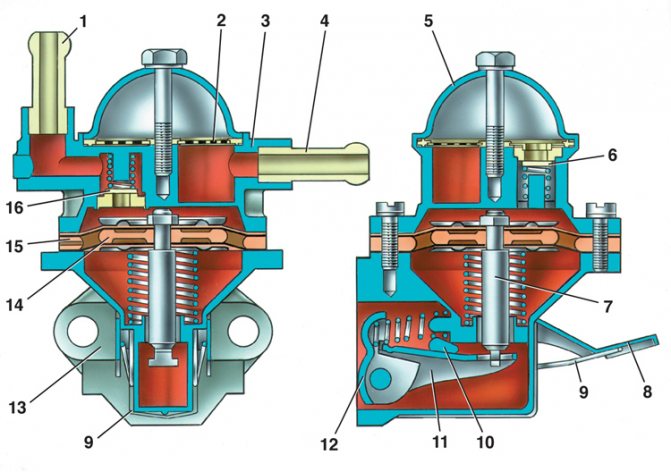

Как устроен бензонасос ДААЗ, вы можете увидеть на следующей схеме:

Внутреннее устройство бензонасоса

Схема ДААЗ

Далее необходимо установить толкатель в рабочее положение, для этого с помощью ручки проворачивается двигатель на 1 оборот. Шток и эксцентрик займут положение, которое позволит использовать ручную подкачку топлива.

Работоспособный насос при прокачке качает бензин без воздуха. В случае появления в системе смеси бензина и воздуха, необходимо снять насос и произвести его ремонт с устранением дефектов. Для ремонта насоса необходимо приобрести ремонтный комплект, в который включены все необходимые запасные части.

При возникновении неисправностей топливной системы в салоне автомобиля появляется запах бензина, причиной может служить повреждение диафрагмы бензонасоса или сорванная резьба крепежных элементов. Возможно также подтекание топлива из-за неправильной установки штуцера.

Конструкция диафрагмы состоит из штока, пластиковой проставки и трех лепестков. Верхние лепестки обеспечивают подачу топлива к двигателю, а нижний лепесток отсекает масло от блока цилиндров, а также от попадания бензина в случае выхода из строя диафрагмы. Совместно с диафрагмой работает возвратная пружина, которая также выходит из строя, что прерывает подачу топлива по системе (в автоматическом и ручном режиме). В некоторых случаях возможен сбой функционирования штока «лапки» привода (за счет смещения в сторону), что способствует отказу работы бензонасоса.

Устройство бензонасоса

Иногда возникают ситуации, когда насос работает с перерывами, что обычно связано с выходом из строя пружины.

При затруднительном запуске двигателя возможной причиной может быть износ клапанов бензонасоса. При длительной эксплуатации автомобиля клапана изнашиваются, что приводит к сбоям при запуске. После остановки двигателя из-за потери герметичности клапаны пропускают топливо, и оно стекает в бензобак, а для того чтобы снова запустить двигатель, требуется значительно больше времени для подачи топлива бензонасосом к карбюратору.

При износе пластины клапана пластина меняет свое положение, вследствие чего насос перестает работать. Для устранения подобного дефекта пластины стали оснащать стержнем, что препятствует ее смещению и развороту.

Возникают также ситуации, когда накладка с клапана слетает и попадает между клапаном и «седлом», что ведет к отказу в работе бензонасоса.

Необходимо также учитывать, что в отечественных бензонасосах используются три мембраны: две для подачи топлива и одна для герметизации. В настоящее время отсутствует дефицит на запчасти для любой модели ВАЗа. В торговой сети представлены все виды запасных частей, необходимых для ремонта автомобиля вне зависимости от модификации и года производства.

Признаки неисправности бензинового насоса

Перебои с подачей топлива к мотору или отказ двигателя заводиться не всегда связаны с неисправностями самого бензонасоса. Разумеется, эти признаки — явный факт того, что в топливной системе произошёл сбой, но для того чтобы выяснить их причину, необходимо провести диагностику. Однако согласно статистике, чаще всего проблемы возникают именно из-за бензонасоса.

Можно выделить следующие признаки, указывающие на возможную неисправность насоса:

• двигатель не заводится или заводится не с первого раза;
• мотор на повышенных оборотах «троит» и работает с рывками;
• гудение при езде;
• ощутимая потеря динамики движения автомобиля.

Что делать, если не качает бензонасос

Самый частый признак поломки насоса — это отсутствие давления в топливной системе, то есть бензонасос попросту не качает топливо. Причиной такой поломки может стать:

• естественный износ элементов насоса;
• трещины и разрывы в диафрагмах;
• растяжение пружины диафрагмы;
• забитие клапанов;
• сильное загрязнение фильтрующих элементов;
• трещины в патрубках и шлангах топливной системы.

Увидеть повреждения шлангов довольно легко при обычном визуальном осмотре. Во всех других случаях потребуется демонтировать насос с машины и разобрать его, чтобы выявить неисправный элемент и произвести его замену.

Насос не качает на горячую

В ряде случаев насос на ВАЗ 2106 может проявлять неисправность только в конкретных случаях — например, исправно работать при запуске мотора, но перестать подавать топливо на горячую.

Это связано с тем, что бензин в баке и во всей топливной системе не успевает охладиться. Как правило, проблема кроется не в самом насосе, а в дренажной трубке или топливном приёмнике. Потребуется проверить эти элементы, чтобы работа насоса стала бесперебойной.

Искусственный интеллект

https://otvet.mail.ru/question/60646959

Почему насос гудит, но не качает

Владельцы ВАЗ 2106 могут столкнуться и с проблемой иного рода: бензонасос включается, гудит, но топливо в мотор не подаёт.

Давление в топливной системе ВАЗ 2106 должно быть равным 3 атмосферам. Потребуется манометр, чтобы проверить этот показатель. Если давление существенно ниже, то бензонасос требует замены.

Бензин в двигатель может не поступать и при исправном бензонасосе. Причина в таком случае кроется в отсутствии напряжения. Если при повороте ключа в замке зажигания не слышно характерного жужжания, значит, проблема кроется в реле, проводах или разъёмах.

По каким причинам бензонасос на «шестёрке» может выйти из строя

Как показывает практика, бензонасос ДААЗ более подвержен износу, а потому и выходит из строя гораздо быстрее, чем насос марки «Пекар». Однако для обеих моделей в равной степени источниками поломок являются следующие причины:

1. Шток бензинового насоса. В процессе эксплуатации транспортного средства шток насоса неминуемо укорачивается (естественный износ). В связи с этим устройство перестаёт подавать необходимое количество бензина в двигатель. Штоковыми бензонасосами оснащаются только карбюраторные модели ВАЗ 2106.
2. Клапанные механизмы. Клапан — один из самых быстроизнашиваемых узлов в насосе. При этом чаще всего выходит из строя уплотнительное колечко на клапане, что и приводит к некорректной работе открывающегося механизма.
3. Низкокачественное топливо. Сомнительного качества бензин, используемый для питания мотора, может быстро вывести из строя электробензонасос. Электрические насосы устанавливаются только на инжекторные модели ВАЗ 2106.

Чтобы продлить срок службы насоса, необходимо:

• заправляться только на проверенных АЗС;
• периодически чистить бензобак от грязи и примесей;
• следить за износом деталей насоса;
• прислушиваться к работе насоса и внимательно следить за динамическими характеристиками машины.

Этапы замены.

1. Первым делом, необходимо ослабить крепление шлангов подачи и отвода топливной смеси. Для этого, используя крестовую отвертку откручиваем держатели, расположенные на хомутах.

2. Следующим этапом, снимаем топливные проводники со штуцера. Предварительно стоит подготовить болты, которые будут выполнять роль заглушек. Конечно, болты можно не использовать, но в таком случае большая часть бензина выльется наружу.

3. Далее, выкручиваем гайки, которые фиксируют насос. Для этого, потребуется накидной ключ на тринадцать.

4. После того как гайки крепления ослаблены необходимо снять элемент со стоек и вместе с этим, демонтировать уплотнительный элемент.

5. Следующим шагом, демонтируем элемент изоляции тепла вместе с приводным механизмом.

Перед демонтажем второго уплотнителя, стоит предварительно отметить его положение цветным маркером или другим заметным способом. Таким образом, процесс обратной установки станет более простым

Также важно, не перепутать местами первый и второй уплотнитель

Механический насос

6. Теперь, приступаем к установке нового оригинального бензонасоса ВАЗ 2106. Исправный насос устанавливается в полностью противоположном порядке. Для увеличения срока эксплуатации нового элемента топливной системы, стоит периодически проверять регулировку уплотнительной прокладки. Правильная регулировка прокладка определяется следующим образом. При повороте коленчатого вала, привод, который толкает насос должен выступать на минимальную величину. В этот момент, смотрим насколько плотно прокладка фиксирует элемент.

После того как новый насос установлен в рабочее положение, провод насоса должен выступать примерно на один миллиметр (плюс/минус 0,2 мм).

Эксплуатация в сложных условиях

Оптимальная толщина прокладки между блоком цилиндров и элементом изоляции тепла — 0,3 миллиметра ( так же допускается погрешность не боле 0, 03 мм. Уплотнитель, расположенный между приставкой изоляции тепла и самим насосом подбирается индивидуально. Чаще всего, данный элемент изготавливается руками автолюбителя.

Как выяснилось, замена элемента одной из важнейших систем транспортного средства оказалась вполне доступной

Бензонасос является важной частью системы топливного обеспечения двигателя

Учитывая важность данного компонента системы транспортного средства, стоит уделить должное внимание его обслуживанию. В большинстве случаев, причиной поломки топливного компрессора является использование топливной смеси низкого качества. Наличие абразивных частиц в составе бензина, приводит к преждевременному износу насоса и других элементов топливной совокупности

Для увеличения срока эксплуатации насоса и других элементов топливной совокупности, стоит регулярно проверять состояние топливного фильтра и своевременно производить его замену

Наличие абразивных частиц в составе бензина, приводит к преждевременному износу насоса и других элементов топливной совокупности. Для увеличения срока эксплуатации насоса и других элементов топливной совокупности, стоит регулярно проверять состояние топливного фильтра и своевременно производить его замену.

Существует несколько видов присадок, предназначенных для очистки и профилактики топливной магистрали, которые можно использовать если система изрядно засорена.

Вместе с установкой нового топливного насоса, лучше всего поставить новый фильтрующий элемент. Таким образом, можно избежать преждевременного износа элемента.

Топливный насос ВАЗ 2106, весьма привередлив к качеству бензина. Конечно, машина будет функционировать и на топливе низкого качества, но во избежание непредвиденных затрат на ремонт и обслуживание авто рекомендуем заливать бензин на проверенных заправочных станциях.

https://youtube.com/watch?v=biMh-yL8gx0%3F

Удачи на дороге!

Устройство и принцип работы бензонасоса

Принципиальное устройство бензонасоса ВАЗ 2106 можно посмотреть ниже.

По своему принципу действия бензонасос «шестерки» ориентирован на создание избыточного давления, которое, независимо от стадии эксплуатации мотора, должно постоянно поддерживать требуемый уровень бензина в топливной камере поплавкового типа. Диафрагма спроектирована и разработана с таким расчетом, что топливный поток прекращается или уменьшается при создании в топливопроводе предельного значения давления.

Штатный бензонасос расположен слева на специальном приливе двигательного блока и крепится шпильками через термическую проставку и прокладку регулировочного типа. Эта проставка выполняет также функцию направляющего элемента для толкателя бензонасоса ВАЗ 2106, приводящегося в действие эксцентриком через привод бензонасоса, работающим от эксплуатируемого газораспределительного механизма. Длина нового штока бензонасоса составляет 82,5 мм, допустимое значение для эксплуатации составляет размер в 81,8 мм, при уменьшении этого параметра изделие необходимо регулировать подбором установочных прокладок или заменить на новую запчасть.

Для ручной подачи бензина методом подкачки в изделии предусмотрен специальный рычаг, которым рекомендуется пользоваться после длительного периода в эксплуатации транспортного средства для наполнения топливопровода горючим. Он способен создать давление 20-30 кПа со скоростью закачки не менее 60 л/ч при частоте 2000 фрикций (качков) в минуту.

На нашем интернет-ресурсе описано устройство бензонасоса ВАЗ 2106 под номенклатурным номером 2101-1106010, произведенного на ДААЗ в г. Димитровграде. В качестве альтернативы можно использовать бензонасос Пекар, изготовленный на Саратовском заводе топливной аппаратуры. Проект и разработка изделия было проведена АО «Пекар» из Санкт-Петербурга.

Между прочим, многие автолюбители нахваливают т.н. «плунжерный бензонасос ВАЗ 2106», который позволяет улучшить пуск транспортного средства и работает с высокой степенью надежности. Изделие такого типа – не что иное, как бензонасос Пекар, верхняя крышка которого выполнена в высоком стиле и напоминает 2 связанных с собой цилиндра, на торцевой частях которых выбиты стрелки направления потока бензина. Клапана внутри изделия очень похожи на плунжерные пары, и с легкой руки автолюбителей их стали называть плунжерными бензонасосами на «шестерку».

Снятие и установка

Процесс снятия и установки бензонасоса выполняется в несколько операций. Крепление бензонасоса производится с помощью двух шпилек и гаек с одновременной установкой прокладок.

Для снятия бензонасоса необходимо отсоединить нагнетательный и подводящий трубопроводы и отвернуть гайки крепления.

При снятии насоса необходимо аккуратно отсоединить теплоизоляционную и герметизирующую прокладки, без их повреждения.

После проведения ремонта необходимо выполнить установку, которая имеет ряд особенностей. В первую очередь устанавливаются прокладки: уплотнительная, имеющая толщину 0,7–0,8 мм, далее теплозащитная и изоляционная прокладки 0,27–0,33 мм. Необходимо соблюдать условие, чтобы толкатель был чуть выше 0,8 мм, если он не выглядывает, то производят замену прокладки 0,7–0,8 мм на 0,27–0,33 мм.

Набор прокладок между насосом и блоком цилиндров должен способствовать выходу толкателя на расстояние 0,8–1,3 мм. После установки бензонасоса производится его крепление и подсоединение бензопроводов.

Запускается двигатель и проверяется состояние и работоспособность бензонасоса и трубопроводов на наличие подтеканий бензина.

Снятие и установка бензонасоса.

Бензонасос играет не последнею роль в системе питания автомобиля и является важным звеном в цепи подачи топлива с бака к карбюратору. Снятие и установка бензонасоса, а так же его регулировка потребуют наличия некоторого слесарного инструмента. Вам понадобятся, крестовая отвёртка, две сантиметровые линейки, Рожковый, а лучше накидной ключ на 13.

1. Ослабьте хомут и снимите с патрубка бензонасоса шланг нагнетания.

2. Ослабьте хомут и снимите с патрубка бензонасоса шланг всасывания. 3. Болтами, подходящими по своему наружному диаметру к внутреннему диаметру шлангов, заглушите шланги, затяните хомуты.

4.открутите гайки крепления, и аккуратно стараясь не повредить прокладку, снимите бензонасос.

Обратите особое внимание на то, что каждый раз после снятия бензонасоса и замены регулировочных прокладок необходимо правильно отрегулировать его положение. Неправильная регулировка бензонасоса может привести к отсутствию подачи топлива, или, наоборот, к увеличенной подаче и как следствие к неисправности карбюратора

На изображении цифрами показаны, под цифрой один уплотнительная прокладка толщиной 0,27- 0,33мм. Под цифрой два проставка предназначенная для теплоизоляции, то есть простака не даёт нагреваться насосу от блока двигателя. Под цифрой три показана регулировочная прокладка толщиной 1,10-1,30мм или 0,70-0,80 мм.

Перед регулировкой установите новую уплотнительную прокладку.

В теплоизоляционную проставку, установите толкатель. Как показано на изображении проставку в сборе с толкателем установите на шпильки. Регулировочную прокладку толщиной 0,70-0,80 мм наденьте на шпильки крепления насоса.

Прокладки, установленные на шпильки, и теплоизоляционную проставку прижмите плотно к блоку цилиндров. Проверните коленвал, и установите толкатель так, чтобы он минимально выступал.

Регулировка бензонасоса происходит, опираясь на схему и показатели описанные ниже Как показано на изображении, при помощи линеек установите длину выступание толкателя. Длинна выступания толкателя, отмечена буквой А. Если размер А меньше 0,8мм, регулировочную прокладку толщиной 0,70-0,80мм замените на другую, толщиной 0,27-0,33мм. Если размер А превышает 1,3мм регулировочную прокладку размером0,70-0,80мм замените другой прокладкой увеличенной толщины 1,10-1,30мм. Установите насос в порядке обратном снятию.
