Бензонасос ваз 2107: описание, характеристики, неисправности

Выбор топливного насоса

Конструкции насосов для ВАЗ-2107 у разных производителей отличаются. Специалисты и любители автомобильной классики за годы эксплуатации машин выработали свою точку зрения на состояние рынка запчастей.

Для инжектора

Многие владельцы ВАЗ классической линейки предпочитают ставить на свои авто подходящие детали от импортных машин.

Бензонасос на “семерку” (21073-113909-02 ВАЗ-2107 инж 7246 TSN) можно заменить, например, узлом от Honda Оригинал и других марок.

Номера замены:

• 17040S50930;
• 17040S3A000;
• 17708SFB013;
• 17040S2R000;
• 17040S2K000.

Стоимость аналогов часто ниже цены российских производителей и выше качеством. Электронасос для Хонды можно купить за 800-900 руб., а родной узел стоит 1250-1390 руб.

Для карбюратора

С карбюраторными вариантами машин можно выбрать отечественного производителя ДААЗ — дочернего предприятия ВАЗ из города Димитровград. Но большинство автолюбителей считают наиболее соответствующими показателю цена/качество бензонасосы фирмы ПЕКАР.

Владельцы классики ВАЗ отмечают, что топливные узлы от ДААЗ отличаются инженерными ошибками — часто образуются паровые пробки, в холодное время не работает подкачка, а летом греются.

Насосы ПЕКАР стоят дороже — около 1000 руб. Продукт компании ДААЗ можно купить за 600 руб. Отличается, соответственно, и цена ремкомплекта: ПЕКАР — 350 руб., ДААЗ — 120 руб.

Проверка, ремонт и замена механического топливного насоса

Методы диагностики бензонасосов для карбюраторных и инжекторных двигателей «Жигулей» также отличаются. Проверка механического насоса заключается в определении его производительности, а также оценке состояния и работоспособности его составляющих элементов.

Как проверить производительность механического бензонасоса

Производительность механического насоса ДААЗ составляет 1 л за минуту. Для проверки количества перекачиваемого топлива потребуются:

• отрезок бензостойкого шланга (50–80 см);
• 2 чистые ёмкости объёмом не менее 2 л (можно пластиковые бутылки);
• 1,5 л бензина;
• часы с секундомером;
• крестовая отвёртка;
• помощник.

Порядок проверки:

Если количество бензина меньше 1 л — бензонасос неисправен.

Оценка состояния и работоспособности составляющих частей

Проверке подлежат следующие элементы насоса:

Необходимые инструменты:

• крестовая отвёртка;
• шлицевая отвёртка;
• ключ на 10;
• ключ на 13;
• штангенциркуль или линейка.

Порядок проверки:

Самостоятельный ремонт механического бензонасоса

Покупать неисправные детали бензонасоса по отдельности нецелесообразно. Гораздо выгодней приобрести ремонтный комплект, куда входят элементы, которые могут выйти из строя, а именно:

Осуществление ремонта бензонасоса подразумевает его демонтаж и разборку. Производятся они по тому же алгоритму, что был описан ранее в разделе диагностики. Если, разобрав корпус бензонасоса, вы обнаружите, что на его стенках, или на внутренних поверхностях штуцеров имеются грязный налёт, частицы мусора, почистите их при помощи жидкости для чистки карбюратора и отрезка грубой ткани. При удалении налёта используйте небольшую деревянную лопатку и зубочистки. Применять для этих целей металлические предметы крайне нежелательно.

Для замены клапанов насоса их потребуется извлечь из гнёзд. Для этого при помощи тонкой шлицевой отвёртки или ножа необходимо сбить три закернённых участка в каждом из гнёзд, после чего клапаны свободно выйдут из них. Установив новые детали на место неисправных, гнёзда нужно опять закернить, ударив керном (отвёрткой) по кромке в трёх местах.

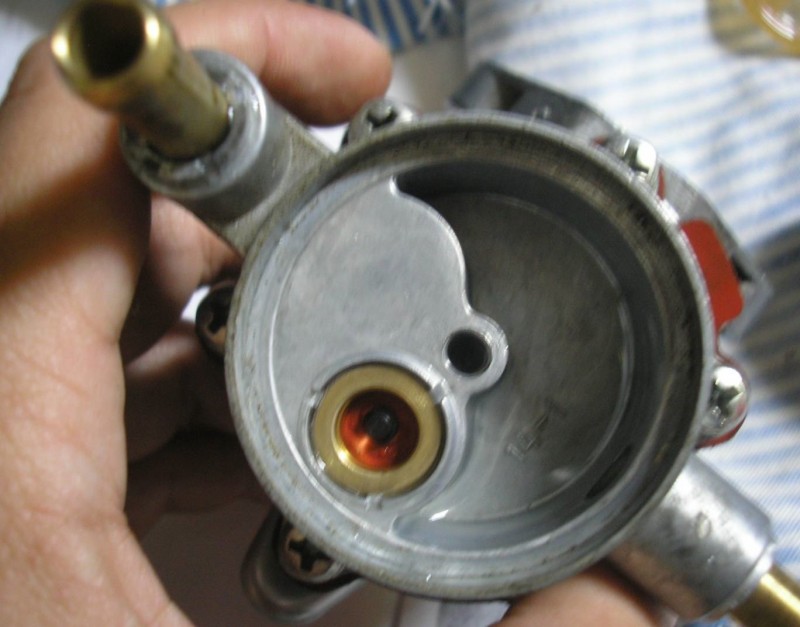

Замена клапанов топливного насоса

Для того чтобы произвести замену диафрагм, необходимо ключом на 10 открутить гайку в верхней части стержня, на который они надеты, после чего снять их, а на их место установить новые в определённом порядке. Самая нижняя диафрагма — предохранительная. За ней следуют маленькая и большая дистанционные прокладки, а сверху них две другие (рабочие) мембраны.

Что касается тепловой проставки, то она выходит из строя довольно редко. Чаще встречается заводской брак, проявляющийся в неровности привалочной плоскости, к которой крепится корпус насоса. Из-за этого может возникать подтекание масла. Для замены проставки извлеките старую из её посадочного места, уберите из-под неё старую прокладку, поставьте новую проставку с соответствующей прокладкой из ремкомплекта.

Установка прокладок насоса

В ремонтном комплекте бензонасоса ДААЗ идёт три прокладки разной толщины:

• 0,27–0,3 мм (А);
• 0,7–0,8 мм (B);
• 1,1–1,3 мм (C).

Прокладка «А» устанавливается между блоком цилиндров и тепловой проставкой, а две других служат для регулировки выступания толкателя (штока) над привалочной плоскостью проставки.

Определение выступания толкателя

Устанавливаем новый шток на место, и потихоньку прокручивая коленчатый вал двигателя (ключом за гайку крепления шкива), выбираем положение, когда шток будет выдвинут на минимальную длину. Накладываем прокладку «B» на привалочную плоскость проставки и измеряем штангенциркулем величину вылета штока над ней. Она должна составлять 0,8–1,3 мм. Если вылет больше, вместо прокладки «B» нужно установить прокладку «C», а если меньше — поменять местами первую и вторую. Добившись результата, ставим бензонасос на место и фиксируем его гайками. Для большей герметичности соединения прокладки можно смазать тонким слоем автомобильного герметика.

Процедура замены

Если вы решили не ремонтировать топливный насос, а заменить его новым, это ещё проще. Процесс замены не отнимет больше 30 минут. Из инструментов потребуются:

• крестовая отвёртка;
• ключ на 13;
• сухая чистая тряпка;
• небольшая ёмкость.

Порядок замены следующий:

Электробензонасос на мотор с карбюратором

Итак, электрический топливный насос низкого давления на инжекторных авто стоит в бензобаке и осуществляет забор горючего из топливного бака, после чего подает его под определенным давлением к форсункам. В результате двигатель работает стабильно независимо от нагрузки, также удается добиться точного и своевременного впрыска.

При этом как в первом, так и во втором случае насос подает горючее в дозирующие системы (форсунки или карбюратор). Вполне очевидно, что если вместо механического насоса поставить электрический, можно добиться безотказной работы карбюратора и стабильной подачи топлива.

Однако важно понимать, что электробензонасос на карбюраторе должен работать с низким давлением, чтобы избежать переливов топлива. Что касается самой установки, электрический насос в ряде случаев устанавливается под капотом, а не в баке (как на инжекторе)

Также достаточно распространенным является вариант, когда насосную секцию интегрируют прямо в бензобак.

Установка электрического бензонасоса на карбюратор

Сразу отметим, установка электробензонасоса на карбюраторный ДВС сопряжена с рядом сложностей

Обратите внимание, без надлежащего опыта проведения подобных работ проводить указную доработку топливной системы самостоятельно не рекомендуется

Теперь давайте рассмотрим распространенный способ установки на примере. Прежде всего, нужно подобрать наиболее подходящий по производительности топливный электронасос для конкретного типа ДВС и установленного на машине карбюратора.

Кроме насоса также следует подготовить следующие элементы:

• шланг длиной 5 метров, внутренний диаметр шланга около 8-9 мм;
• дополнительно потребуется реле;
• также нужно иметь сверло 3 или 4 мм;
• еще понадобится топливный фильтр от инжекторных систем;
• топливный фильтр для карбюраторных систем;
• трубка из стали 7 мм со стенкой 0.8 мм и длиной 25 см;
• топливный шланг с внутренним диаметром 12 мм;
• штуцер-переходник с 8 мм на 12 мм;

Подготовив все необходимое, можно переходить к установке. Сначала потребуется снять датчик уровня топлива в бензобаке. Затем в крышке датчика высверливается отверстие, затем паяльником в отверстие впаивается трубка 7 мм

Важно загнуть кончик трубочки так, чтобы реализовать слив обратки максимально удаленно от топливозаборника

Также верхний конец трубочки параллельно загибается с выходом топливозаборника. Теперь в бак следует поставить доработанный датчик уровня топлива с заборником и обраткой. Следует учитывать, что резиновую трубку потребуется соединить с установленным штуцером обратки от штатной топливной магистрали.

Теперь один конец шланга с длиной 5 метров надевается на штуцер топливозаборника. После того, как было реализовано подключение резинового шланга топливподачи, указанный шланг надежно крепится к металлической трубке. Сделать это можно путем использования хомутов.

При установке важно следить за тем, чтобы насос распологался правильно (топливо всасывается со стороны расширительного бачка, а подача идет на двигатель). Далее на резиновый шланг подачи устанавливается топливный фильтр с инжекторных систем

На второй штуцер следует надеть шланг длиной 5 см. В дальнейшем этот шланг хомутами закрепляется на кузове автомобиля в вертикальном положении.

Это необходимо для того, чтобы горючее подавалось снизу вверх. Сам электробензонасос соединяется с бензобаком при помощи шланга 12мм. Для соединения используется стальной переходник. На данном этапе подключение насоса можно считать завершенным. Теперь нужно разобраться с вопросом давления нового наоса, которое выше, чем у механического. Если давление окажется большим, карбюратор будет заливать.

Для решения задачи потребуется выполнить доработки. Прежде всего, с насоса снимается верхняя крышка, выкручивается штуцер подачи, после чего снимается сетка. Далее отверстие рассверливается на 1-3 мм заранее подготовленным сверлом. Теперь остается выполнить окончательную сборку, подключить бензонасос через шланг, установив параллельно фильтр топлива для карбюраторных систем. Для этого используется резиновая трубка, фиксация реализуется посредством хомутов.

Что касается электропитания насоса, устройство подключается через силовое реле к контакту 12 В, который находится на катушке зажигания.

Фильтр и сетка электробензонасоса, зачем они нужны и как часто меняются

Топливо, с заправки, как правило, нуждается в дополнительной очистке. Особенно чувствительна к качеству топлива инжекторная система впрыска. Для дополнительной очистки используются топливные фильтры. Процесс очистки проходи в два этапа: сначала грубая очистка – через сетку бензонасоса.

Здесь отсеиваются крупные частицы ржавчины и мусора. Второй этап – тонкая очистка, которую выполняет топливный фильтр. В разных моделях автомобилей фильтры тонкой очистки устанавливаются в разных местах. Чаще всего его можно обнаружить под капотом авто.

Инжекторная система требует очень тщательной очистки горючего – от 5 микрометров. Давление в такой системе довольно высокое, поэтому топливные фильтры делают из прочного материала или из нержавеющей стали.

замена топливного фильтра

В инструкции по эксплуатации двигателя должно быть указано, как часто необходимо менять топливный фильтр. Чаще всего такую процедуру проводят один раз в два года или после определенного пробега авто. Однако, учитывая качество топлива на отечественных заправках, рекомендуется менять фильтр не реже раза в год. При интенсивной эксплуатации авто рекомендуется периодически проверять топливный фильтр и при необходимости сразу же его менять.

Замену фильтра можно провести на станции техобслуживания или самостоятельно — процедура несложная. Перед тем, как менять топливный фильтр, необходимо сбросить давление в рампе.

Для этого:

• Отсоединяем клемму «минус». • Извлекаем реле топливного насоса. • Подключаем клеммы к аккумулятору. • Запускаем двигатель, ждем, пока он заглохнет.

Теперь можно демонтировать топливный фильтр. Зажимаем пальцами фиксаторы на обеих сторонах фильтра, и аккуратно снимаем его. Помните – внутри фильтра остается примерно 100 грамм горючего и оно может вытечь. Далее действия производим в обратном порядке – устанавливаем новый фильтр, отсоединяем клеммы, ставим на место реле, присоединяем клеммы, запускаем двигатель. Проверяем, нет ли утечки в местах соединения фильтра с топливными шлангами.

Очень важно уметь определять, когда фильтр засоряется. В первую очередь об этом может сигнализировать плохой запуск двигателя, существенно падает тяга, во время резкого ускорения двигатель «задыхается», может заглохнуть

На холостом ходе двигатель работает неравномерно, во время езды двигателю не хватает горючего, если скорость превышает 100 км/ч.

Признаки неисправности, их причины

1. Чаще всего бензонасосы страдают от перегрева. Даже 10 минут работы без правильного охлаждения могут привести к поломке моторчика насоса.
2. Второй враг – вода и грязь. В бензобаке собирается конденсат, который затем попадает в бензин и вызывает коррозию и самого бака, и корпуса бензонасоса.
3. Повредить насос могут и механические примеси. Как правило, в комплекте с ним идет сетчатый топливный фильтр, который можно промывать и снова использовать. Но если внутрь корпуса начнут проникать крупинки ржавчины и другие грубые частички, они быстро выведут из строя механизм.
4. Наконец, где электричество – там и проблема с проводкой. Провода электронасосов страдают от вибрации, перетираются и переламываются.

Основные признаки неисправности – либо полный отказ насоса, либо некорректная подача топлива, из-за чего двигатель начинает работать неровно, а бензонасос не срабатывает. Если на разгоне вдруг пропадает мощность или то же происходит при перевозке грузов, не заводится двигатель или заводится с трудом, неровно работает, это может быть следствием того, что насос вышел из строя.

Признаки неисправности бензонасоса

Автолюбитель с опытом может определить неисправности своего авто по его поведению либо по посторонним звукам. Это относится и к бензонасосу. Если же знаний недостаточно, стоит учитывать следующие характерные признаки, указывающие на проблемы с топливным насосом:

• мотор не запускается;
• двигатель почти всё время глохнет;
• снижается мощность и динамика автомобиля.

Однако стоит учитывать, что мощность может снижаться и по ряду других причин: проблемы с поршневыми кольцами, клапанами и т. п. Если бензонасос полностью неисправен, то двигатель запустить не удастся.

Не качает бензонасос

Причин того, что устройство не подаёт топливо, может быть несколько. Прежде чем приступать к поиску неисправностей, нужно убедиться, что в баке есть бензин. Бывает так, что датчик уровня показывает неправильно и проблема сводится попросту к отсутствию топлива. Нужно также убедиться, что фильтрующие элементы не засорены, а лучше их заменить, ведь стоят они недорого. После этих действий можно приступать к диагностике.

Из-за засора топливных фильтров насос не может обеспечить подачу нужного количества топлива в карбюратор

Причинами неполадок могут быть:

• износ из-за длительного пробега;
• повреждение диафрагмы;
• недостаточная жёсткость пружины в результате растяжения;
• загрязнение клапанов;
• нарушение герметичности узла.

Если бензонасос на «семёрке» не подаёт топливо, то из этой ситуации есть два выхода: поставить новое устройство или разобрать старое, провести диагностику и заменить повреждённые детали.

На моей машине однажды возникла ситуация, которая указывала на нехватку топлива двигателю: не было нормальной динамики, мотор периодически глох и не запускался. Бензина в баке было достаточно, фильтры в нормальном состоянии, а машина не ехала. После длительных разбирательств и выяснений причин подобного явления неполадка была найдена: шланг подачи топлива от насоса к карбюратору внутри разбух, что указывало на низкое качество изделия. Внутреннее сечение стало очень маленьким и недостаточным для прохождения необходимого количества топлива. После замены шланга проблема исчезла. Кроме этого, я меняю топливные фильтры не реже, чем через каждые 5 тыс. км. пробега (лучше чаще). У меня они стоят перед бензонасосом и после него. Как показывает практика, даже при установке двух фильтров, а также при наличии сеточки в самом бензонасосе и на входе карбюратора, в поплавковую камеру всё равно проникает мусор. Это приводит к тому, что карбюратор периодически приходится чистить.

Видео: топливный насос ВАЗ не качает

Перестаёт качать на горячую

Одной из проблем классических «Жигулей» является перегрев бензонасоса, который приводит к нарушению его работоспособности — он попросту перестаёт качать. Неполадка обусловлена образованием паровой пробки, которая перекрывает подачу бензина. Есть несколько способов решения проблемы: поливать насос для охлаждения водой либо ездить с мокрой тряпкой на нём. Эти методы применимы в критической ситуации, но никак не для повседневного использования. Проблема устраняется регулировкой бензонасоса посредством прокладок, заменой штока, заменой самого узла или применением более качественного топлива.

Проверка бензонасоса

Если есть подозрения или проявляются характерные признаки неполадок топливного насоса, механизм следует проверить. Для этого выполняют следующие действия:

1. Ослабляем хомут шланга, подающего бензин в карбюратор, а затем стягиваем шланг со штуцера. Из патрубка будет вытекать бензин, поэтому его край лучше опустить в пустую ёмкость.

2. Пробуем вручную накачивать топливо рычажком.

3. Из выходного штуцера должен вытекать бензин под давлением. Если насос качает, значит, его можно считать исправным. В противном случае продолжаем диагностику.

4. Ослабляем хомут и снимаем шланг с входного штуцера бензонасоса.

5. Зажимаем штуцер на входе пальцем и пробуем накачивать. Если чувствуется вакуум (палец засасывает), значит, клапаны насоса функционируют. Если это не так, узел подлежит ремонту или замене.

Ремонт бензонасоса

Для замены либо ремонта насоса его потребуется демонтировать с двигателя. Из инструментов понадобятся:

• ключ на 13 мм;
• крестовая отвёртка.

Снятие бензонасоса

Демонтируем узел в следующем порядке:

1. Протираем насос ветошью.
2. Отсоединяем оба шланга (на входе и выходе), ослабив отвёрткой хомуты.

3. Стягиваем шланги со штуцеров.

4. Ключом на 13 мм или головкой с удлинителем отворачиваем 2 гайки крепления.

5. Аккуратно снимаем бензонасос.

Для замены штока извлекаем его из теплоизоляционной проставки

Однажды на моём авто возникла ситуация, когда из места установки бензонасоса подтекало моторное масло (в районе прокладок). Выявить причину удалось не сразу. Сперва я грешил на прокладки между блоком двигателя и проставкой, а также между ней и топливным насосом. Заменил их, но положительного результата не добился. После повторного демонтажа механизма я более внимательно осмотрел все элементы и выявил, что теплоизоляционная проставка имела трещину, через которую и просачивалось масло. Пришлось её заменить, после чего проблема исчезла. Кроме описанного случая была аналогичная ситуация, когда подтекало масло в месте расположения бензонасоса. На этот раз виновником оказался сам насос: масло сочилось из-под оси рычажка ручной подкачки топлива. Тут было два варианта выхода из ситуации: смириться или купить новое изделие. Я купил и поставил новый насос (ДААЗ), который по сегодняшний день работает исправно и не подтекает.

Разборка

Для разборки бензонасоса нужно подготовить:

• ключ на 8 и 10 мм;
• крестовую отвёртку.

Порядок действий по разборке таков:

1. Отворачиваем болт, удерживающий верхнюю крышку.

2. Демонтируем крышку и извлекаем фильтр из мелкой сеточки.

3. Откручиваем 6 винтов, фиксирующих две части корпуса устройства.

4. Разъединяем детали корпуса.

5. Поворачиваем диафрагмы на 90° и вынимаем их из корпуса. Демонтируем пружину.

6. Отворачиваем гайку ключом на 8 мм.

7. Разбираем узел диафрагм, снимая последовательно элементы.

8. Осматриваем диафрагмы. Если на элементах есть расслоения, надрывы или малейшие следы повреждений, диафрагмы меняем на новые.
9. Очищаем фильтр, после чего собираем насос в обратном порядке.

Сетчатый фильтр при установке необходимо расположить отверстием над клапаном

Замена клапанов

Клапаны бензонасоса ВАЗ 2107 присутствуют в ремкомплекте. Для их замены понадобится надфиль и подходящие наставки для демонтажа.

В ремкомплекте бензонасоса есть все необходимые детали для проведения ремонта

Последовательность действий по разборке такова:

1. Удаляем кернения при помощи надфиля.

2. Выпрессовываем клапаны подходящими наставками.

3. Устанавливаем новые детали и керним седло в трёх местах.

Установка и регулировка бензонасоса

Монтаж топливного насоса на «семёрке» проводится в порядке, обратном снятию. Сам процесс сложностей не вызывает

Однако внимание стоит уделить прокладкам, поскольку их толщина оказывает непосредственное воздействие на работу механизма

Топливный насос уплотняется несколькими прокладками:

• регулировочная (толщина 0,7–0,8 мм или 1,1–1,3 мм);
• теплоизоляционная;

• уплотнительная (0,27–0,33 мм).

Регулировочная и уплотнительная прокладки отличаются только по толщине. Между блоком двигателя и теплоизоляционным элементом уплотнительная прокладка должна стоять всегда.

Регулировка бензонасоса выполняется следующим образом:

1. Устанавливаем уплотнительную прокладку.

2. Шток вставляем в проставку.

3. Насаживаем проставку на шпильки.

4. Устанавливаем регулировочную прокладку.

5. Плотно прижимаем набор прокладок к блоку, после чего медленно проворачиваем коленвал мотора за шкив ключом, выбирая такое положение штока, при котором он минимально выступает по отношению к поверхности регулировочной прокладки.

6. Металлической линейкой или штангенциркулем определяем выход штока. Если значение меньше 0,8 мм, регулировочный уплотнитель меняем на более тонкий — 0,27–0,33. При значениях около 0,8–1,3 мм, что является нормой, ничего не меняем. При больших значениях устанавливаем более толстую прокладку (1,1–1,3 мм).

Ремонт бензонасоса

Для демонтажа электробензонасоса потребуются:

• крестообразная и плоская отвёртки;
• торцевой трубчатый ключ на 7.

Снятие электробензонасоса

Демонтаж электробензонасоса выполняется в такой последовательности:

1. Отсоединяется минусовая клемма аккумулятора.

2. Сбрасывается давление в системе. Для этого нужно снять колпачок на рампе и нажать на штуцер.

3. Отсоединяются колодка проводов и шланги трубок насоса. Для удобства выполнения дальнейших работ топливный бак открепляется и отводится в сторону.

4. Ключом на 7 откручиваются 8 гаек крепления бензонасоса к баку (на фото крышка крепления указана красной стрелкой).

5. Электробензонасос вместе с датчиком уровня топлива аккуратно извлекаются из бака.

Если нужно заменить или промыть фильтр грубой очистки, то необходимо поддеть отвёрткой и снять старую сетку. Новый фильтр устанавливается плотным прижатием.

Бензонасос устанавливается на место в обратном порядке.

Видео: как заменяют электробензонасос на СТО

Демонтаж механического топливного насоса

Для снятия механического бензонасоса необходимо подготовить крестообразную отвёртку и ключ на 13, после чего:

1. Ослабить хомуты входного и выходного шлангов и снять шланги со штуцеров.

2. Открутить две крепёжные гайки насоса ключом на 13.

3. Снять бензонасос с посадочного места.

После этого нужно оценить состояние толкателя и в случае необходимости заменить его.

Разборка

Для разборки механического бензонасоса потребуются:

• ключи на 10 и на 8;
• крестообразная отвёртка.

Чтобы разобрать бензонасос такого типа, необходимо:

1. Открутить верхний крепёжный болт.

2. Снять крышку и извлечь сетчатый фильтр.

3. Открутить 6 расположенных по периметру винтов.

4. Отсоединить детали корпуса.

5. Повернуть диафрагму на 90° и извлечь её из корпуса. Снять пружину.

6. Разобрать узел диафрагмы с помощью ключа на 8.

7. Снять все компоненты диафрагмы поочерёдно.

После этого нужно оценить состояние частей диафрагмы и сетчатого фильтра. В случае необходимости следует заменить изношенные, деформированные или повреждённые компоненты.

Замена клапанов

Новые клапаны имеются в ремкомплекте бензонасоса. Для замены клапанов нужен надфиль и наставки для выпрессовки старых клапанов. Замена выполняется следующим образом:

1. Надфилем стачиваются кернения.

2. С помощью наставок извлекаются старые клапаны.

3. Монтируются новые клапаны и кернится седло в трёх точках.

Установка бензонасоса

Установка механического бензонасоса на место выполняется в порядке, обратном снятию. Наиболее важный момент при установке — правильный выбор прокладок. Таких прокладок будет две:

• регулировочная толщиной 0,75 мм или 1,25 мм;
• уплотнительная — 0,3 мм.

Между ними располагается теплоизоляционная проставка. Устанавливая бензонасос, необходимо:

1. Разместить уплотнительную прокладку.
2. Вставить толкатель.
3. Насадить на шпильки теплоизоляционную проставку.

4. Установить регулировочную прокладку.

Все установленные прокладки плотно прижать. Повернуть коленвал ключом за шкив таким образом, чтобы толкатель выступал от края прокладки минимально. Выступ толкателя при этом не должен превышать 0,8–1,3 мм. Если минимальный выступ толкателя отличается от этого значения, нужно выбрать регулировочную прокладку другой толщины.

Электробензонасос инжекторной «семёрки» отвечает за обеспечение двигателя топливом и поддержание давления в системе питания на требуемом уровне. Электрический топливный насос, как правило, не перегревается, поэтому является более надёжным в эксплуатации, чем механический бензонасос. Правильная эксплуатация и своевременное техобслуживание бензонасоса могут обеспечить его длительную безаварийную эксплуатацию.

Установка насоса тонкости и фишки

Почитав мнение людей сделал свой вывод и установка его будет такая:

ЭБН ставим только вертикально!Расположение насоса у меня под капотом как можно дальше от двигателя, так как он тоже греется и желательно что бы был обдув насоса. Фильтр я поставил перед ним, не желательно что бы мусор оставался в насосе. Так же подключена полноценная обратка в бак. Тут тоже люди пишут по-разному. То, что она не нужна, так как насос после наполнения топлива поплавковой камеры начинает работать сам на себя, а с обраткой будет маслать постоянно. Другие же пишут, что обратка нужна, что бы насосу было легче работать, да и не будет переливать карбюратор, если плохо держит игла. Теоретически обе версии верны, но я установил все с обраткой

Для установки нам нужен паяльник, мультиметр, провода, фишка под 4х контактное реле и само реле, так же фишка под предохранитель соответственно и сам он нужен на 15A.Топливная трубка и пару хомутов.

Подкапотное пространство у М41 не малое, поэтому место для установки ЭБН вполне достаточное.

Схема подключения

Схема очень проста в подключении.

Даже если вы столкнулись впервые с подключением реле, то там все контакты пронумерованы и ошибку, допустить перепутав провода маловероятны.

Насос установил строго вертикально сразу за вентилятором радиатора. Радиатор на М41 находится не в центре а с левой стороны как на ауди 80

Так как ЭБН у нас вибрационный он издает громкий звук, если не сделать резиновую прокладку под него. Изначально вырезав с велосипедной камеры кусок полосы, сложив ее в несколько раз, прикрепил это все на 2 болта. В итоге звук насоса был слышен даже при движении автомобиля, очень громко. Далее вырезав прокладки с топливной трубки, установил все это на автомобиль.

Звук стал тише, при движении его не слышно, но это не конечный результат. В дальнейшем буду делать подушку из резины в 1см и более. Для эксперимента я снял ЭБН с креплений и просто повесив его за шлангу проволокой прикрутил к кузову, так, что бы насос был не закреплен, а просто висел на топливной шланге.

Результатом был удивлен. Насос работал практически бесшумно при включенном зажигании, при работающем двигателе даже не слышно как работает насос. Побывал крепить вместо резиновых трубочек пружины, после чего просто на пружины закрепил насос, но звук был еще громче, так что это единственная неприятная ситуация с ЭБН.

Все провода проложил в гофру. Так же не забываем что, лучше тянуть + от реле непосредственно к + клемме АКБ и там же ставим предохранитель на 5А.

Сколько качает топлива из бака не стал, так как у всех разная длинна топливной магистрали, разные фильтра, может даже не один, соответственно результат будет разный. По поводу работы пока что все хорошо. На скорости и высоких оборотах, топлива хватает и машина не дергается, свечи чистые. По сути разницы в работе между эбн и пекаром я не заметил, единственное это больше не глохнет в жару и как мне показалось на холодную лучше холостой ход.

Видео с установкой Электробензонасоса

прилагаю ролик с установкой данного насоса. С момента установки прошел почти год и насос работает без нареканий, так же заметил, что многие стали интересоваться внедрением данного ЭБН себе в авто, поэтому данную тему поднимаю на все ресурсы. Всем спасибо.

Основные неисправности бензонасоса ВАЗ 2107

К наиболее частым поломкам можно отнести чрезмерный нагрев корпуса и элементов насоса. Но это только симптом, причина того, что устройство не работает, кроется немного глубже. Если греется бензонасос ВАЗ 2107, необходимо дать ему остыть. Наверное, вы неоднократно видели, как водители смачивают тряпку холодной водой и обматывают топливонасос. Да, это реальный выход из ситуации, причем самый быстрый. Но нужно заметить, что цена всего насоса для карбюраторного мотора составляет порядка 600-700 рублей. И можно сразу же поставить новый и забыть про поломку навсегда.

Но что же происходит в том случае, если перегревается бензонасос ВАЗ 2107? Ведь режим работы двигателя не изменяется, но вдруг, ни с того ни с сего, он начал глохнуть, ему не хватает бензина, помогает только мокрая тряпка. А все дело в том, что имеется сильный износ клапанов или диафрагмы. И когда корпус перегревается, увеличиваются зазоры, либо клапаны вовсе заклинивают. Следовательно, при движении диафрагмы оба клапана оказываются либо закрытыми, либо открытыми, их поведение сложно предугадать. И поможет только ремонт? А вот этот вопрос нужно более детально обдумать.

Обратите внимание на то, что не нужна замена бензонасоса ВАЗ 2107 в том случае, если автомобиль разгоняется до определенной скорости нормально (или развивает некоторое значение оборотов), а после начинает глохнуть, будто ему не хватает топлива. Причина кроется в таком небольшом элементе, как шток привода

При его сильном износе получается такое поведение: потребление топлива становится большим, нежели производительность насоса. Нельзя сказать, что не качает бензонасос ВАЗ 2107, карбюратор просто не получает ту порцию топлива, которая ему необходима для работы в текущем режиме. Поможет только замена штока, его цена не превышает 50 рублей.

Функции и устройство бензонасоса ВАЗ 2107 (карбюратор)

Топливный насос является ключевым узлом системы питания двигателя. Функция насоса — подача бензина из топливного бака в поплавковую камеру карбюратора. Бензонасос на карбюраторных моделях ВАЗ устанавливается сбоку блока цилиндров, внутри моторного отсека.

Специфика конструкции насоса делает бензонасос одним из слабых мест системы питания. Загрязнение и плохое качество бензина, постоянные нагрузки, приводящие к естественному износу деталей, часто служат причиной поломки агрегата. В результате подача бензина прекращается и двигатель перестает работать.

Бензонасос ВАЗ 2107 состоит из следующих деталей:

• толкатель;
• пружина;
• балансир;
• крышка;
• винт крышки;
• гайка;
• сетчатый фильтр;
• мембраны (рабочие и предохранительная);
• нижняя и верхняя тарелки;
• шток;
• клапана (впускной и выпускной);
• рычаг ручной подкачки.

Работает бензонасос Ваз 2107 так:

• возвратно-поступательные движения толкателя обеспечиваются за счет совместной работы кулачка привода и возвратной пружины.
• рабочие мембраны движутся, создавая попеременно давление и разрежение в рабочей камере;
• при снижении давления выпускной клапан закрывается, бензин начинает поступать из бензопровода через открывающийся впускной клапан;
• при повышении давления закрывается впускной клапан, а бензин через выпускной клапан нагнетается в шланг, ведущий к карбюратору.
