Почему не работает бензонасос на ваз 2115

На видео все этапы диагностики бензонасоса

Пример на видео: берём питание с разъёма главного реле

Если не правильно показывает примерно + — 3 литра, то это погрешность, а так лучше поставить бортовой компьютер, он более точные даёт показатели, не нужно сразу лезть в дебри.

У меня бензонасос перестал работать когда вышел из строя блок управления двигателем )).

меня уже задрал этот моторчик. включаю зажигание,реле щёлкает,насос не качает. лузу рукой в ноги пассажира,шевелю провода,не помогает.буру отвёртку и постукиваю по реле.после этих действий,насос при очередном включении зажигания начинает качать.

дальше хуже,теперь насос отказывает при движении!

всё там обшарил,менял местами реле,предохранители,прощупывал на сколько под панель уходят провода,ни чего нет!

как меня достала уже эта машина! глохнет ещё от того,когда на 3 скорости внатяг подкатываешься к светофору и выдёргиваешь передачу,мотор как не может обороты удержать и глохнет! менял ДПДЗ,ХХ,чистил дроссель и тд и тп,проблема не решается!

на форуме драйв2 ру,разговорился,меня заверили,что не я один такой,таких как я тысячи!и ни кто не может найти причину,почему мотор не держит планку низких оборотов и проваливается.

так же,как вибрация на 100км/ч в руле.

и балансировал колёса в разных СТО и диски менял и ступ. подшипники и торм. диски,всю подвеску полностью поменял,проблема НЕ РЕШИЛАСЬ! как било в руль на 100 км,так и продолжает!

а датчики,это отдельная тема! постоянно ездил с горящим чеком. мне надоело платить по 450 руб за комп. диагностику. купил БК ОРИОН 10. теперь он мне выдаёт сам ошибки. то низкое напряжение на ДПДЗ,то датчик детонации и тд.что это за датчики,которые так мало работают и нужно бежать за новым?

утром заведёшь,обороты хх 1500 и сами собой поднимаются до 2000! заглушил-завёл-нормально стало. прогрел,поехал,где то на перекрёстке останавливаешься,обороты 1300-1500 при 90С!

и это ПОСТОЯННО так,вечно что то мешает просто ездить,эти мелочи уже бесят!

спустило колесо,отвёз его на СТО,тебе заклеили,накачали и поехал дальше.тут всё понятно. а эта электрика,она высушила весь мозг,какое всё сырое и не приспособленное к эксплуатации.

какая нибудь старая тойота,80х годов,с архаичным инжектором таких проблем не доставляет,всё как часы работает.

а ВАЗ,это машина из АДа и для чертей.

Проверьте датчик массового расхода воздуха. у меня было такое на калине он не корректно работал. напряжение на нем должно быть о,96-1.01 а у меня выдавал 1,06. поменял его и перестала глохнуть.

У меня наоборот, включаю зажигание, насос работает и не выключается, выключаю зажигание, выключается через секунд 30.

При включении зажигания не срабатывает бензонасос, реле и предохранители в порядке. Может ли быть причина в замке? Или датчике фаз — ошибка 0343? Спасибо!

• Не заводится ВАЗ 21102 – 16 ответов
• Не срабатывает стартер ВАЗ 2110 – 7 ответов
• Глохнет сразу после запуска двигатель 2111 – 5 ответов
• Не заводится с ключа ВАЗ 2110 – 5 ответов
• Не запускается горячий двигатель ВАЗ 2110 – 4 ответа

Вот так ваша ошибка расшифровывается:

P0343 Высокий уровень сигнала датчика распределительного вала.

Но бензонасос должен срабатывать уже на стадии включения зажигания, не зависимо от этого датчика. Скорее умер наверное сам бензонасос. Стартер крутит или как?

Диагностика

Неисправность бензонасоса ВАЗ 2114/2115 может быть вызвана:

• неполадками в цепи питания устройства;
• выходом из строя элементов запуска и защиты (реле и предохранителя);
• износом деталей электродвигателя.

Проверка электрической цепи

В начале диагностики следует проверить электрическую цепь бензонасоса. Для этого потребуется:

• автомобильный тестер (мультиметр);
• крестовая отвёртка;
• два отрезка провода длиной около 2 м.

Проверка электрической цепи осуществляется в следующем порядке:

1. Включите зажигание, не запуская двигатель. Когда ключ окажется в первом положении, должен быть слышен щелчок, характерный для включения реле, а следом за ним лёгкое жужжание электромотора насоса. Если щелчка нет, реле неисправно или на него не подаётся питание. Если щелчок есть, но нет жужжания, неисправна проводка, идущая от реле, сам мотор насоса.
2. Под «бардачком» найдите дополнительный монтажный блок, состоящий из трёх реле и трёх предохранителей. Реле насоса расположено посередине, а предохранитель — слева от него. Извлеките предохранитель из гнезда, «прозвоните» мультиметром и при отрицательном результате замените. При замене предохранителя следует учитывать, что он рассчитан максимум на 15 А.

3. Включите в мультиметре режим вольтметра. Один щуп прибора присоедините к выводу реле, к которому подходит розовый провод, а второй к кузову автомобиля. Включите зажигание. Прибор должен показывать напряжение бортовой сети в интервале 11,7–12,4 В. Если напряжения нет, проблема может заключаться в обрыве проводки или неисправности контактной группы зажигания. В этом случае лучше обратиться к автоэлектрику. Если же питание поступает, проверьте на работоспособность реле. Отвёрткой или куском провода при включённом зажигании замкните контакты, к которым подходят розовый и серый проводы. Так цепь замыкается в обход реле. Если бензонасос заработал — замените реле.

4. Обязательно проверьте соединение «минусового» провода насоса с «массой». Часто именно отсутствие «массы» является причиной перебоев в работе топливного насоса. Снимите пластиковую облицовку центральной консоли в районе ручки стояночного тормоза. Под ней находится «минусовой» провод насоса, прикрученный к кузову саморезом. Выкрутите его, зачистите контакты, закрутите обратно и повторите проверку.

5. Затем проверьте топливный модуль. Снимите заднее сиденье, отогните ковролин и звукоизоляцию. Открутите два винта крепления лючка бензобака и отсоедините электрический разъем на крышке топливного модуля. При помощи двух проводов подайте питание на насос напрямую от аккумулятора. Если насос заработал — неисправна проводка, если не заработал — неисправен сам насос.

Проверка давления

Если насос исправен, но двигатель стал работать с перебоями, следует проверить давление топлива в системе. Для этого понадобятся:

• манометр (можно шинный с пределом измерения 5–7 кПа);
• шланг бензостойкий диаметром 10–12 мм и длиной 50–80 см;
• два хомута для шланга соответствующего диаметра;
• крестообразная отвёртка;
• ниппельный колпачок;
• сухая тряпка.

Кроме этого, желательно присутствие помощника.

Порядок проверки следующий:

1. В моторном отсеке на топливной рампе двигателя найдите штуцер для измерения давления (на правом торце).

2. Снимите со штуцера пластиковый колпачок (заглушку).

3. Ниппельным колпачком выкрутите из штуцера золотник. При выкручивании золотника из штуцера может брызнуть топливо. Для его удаления воспользуйтесь сухой тряпкой.

4. На штуцер наденьте один конец бензостойкого шланга и закрепите соединение хомутом. Другой конец шланга соедините со штуцером манометра и также затяните хомут.

5. Попросите помощника включить зажигание. Выждите несколько секунд и посмотрите показания прибора. При исправном насосе манометр должен показывать давление 2,8–3,2 кПа для двигателей объёмом 1,5 см3 и 3,7–3,9 кПа для двигателей 1,6 см3. Если давление заметно выше — насос неисправен.

Принцип работы электробензонасоса

Функциональная работа топливного насоса заключается в подаче топлива на форсунки. Для нормальной работы форсунок и создания необходимого давления подача бензина должна начинаться еще до запуска двигателя.

Включается электробензонасос специальным контроллером, при помощи реле. При повороте ключа зажигания в положение «стартер» или «зажигание» контроллер моментально запитывает реле включения бензонасоса, и в результате созданного давления топливо подается на форсунки.

Электробензонасос ВАЗ 2114

Если в течение нескольких секунд двигатель не начинает работать, контроллер выключает реле до следующей прокрутки двигателя. После прокрутки контроллер вновь включает реле, определив начало вращения по опорному сигналу датчика положения коленчатого вала.

Диагностика неисправностей электробензонасоса

Ресурс электрического топливного насоса на ВАЗ инжектор достаточно велик, но все имеет свой предел. Низкое качество топлива приводит в негодность в первую очередь нагнетательную часть узла.

Неисправленный топливный насос в автомобиле не дает ему работать на полную мощность, на холостом ходу работа двигателя также становится неустойчивой. Из-за нехватки топлива при попытке запуска двигатель начинает «чихать», заводится с трудом на несколько секунд или не заводится вовсе.

Еще один доступный способ — проверка с помощью манометра давления в топливной системе при включенном двигателе. Но при этом рекомендуется предварительно заменить топливный фильтр, во избежание искажения показаний прибора.

Уменьшение производительности также свидетельствует о неисправности насоса, это легко заметить при движении на 3 или 4 передаче. Если при нажатии на педаль акселератора автомобиль отреагирует провалами или вообще не отреагирует, вероятнее всего, топливный насос на ВАЗ 2114 вышел из строя.

Самостоятельная замена электробензонасоса

Топливный насос на ВАЗ инжектор, как правило, не подлежит ремонту, впрочем, как и большинство топливных электробензонасосов.

Самостоятельная не представляет особого труда и не требует специального оборудования и инструментов. Понадобятся:

• крестообразная отвертка;
• трещетка с головой на 7 и 10;
• ключ на 17.

Замена агрегата производится в следующей последовательности:

1. Снимается заднее сиденье. Для этого удаляются две заглушки и с помощью трещетки с головкой на 10 открутить два болта. После снятия сиденья должна открыться прорезь в шумоизоляции в виде буквы П. Под ней расположена крышка бензонасоса.
2. Крестообразной отверткой откручивается крышка, под ней становится видна верхняя часть модуля бензонасоса.
3. Отсоединяется жгут проводов подходящих к модулю.
4. Теперь необходимо сбросить давление в системе питания. Для этого двигатель автомобиля заводится и работает до тех пор, пока топливо из магистрали не выработается полностью, то есть, пока автомобиль не заглохнет.
5. Отключается аккумулятор.
6. Ключом на 17 поочередно отворачиваются трубки бензопровода.
7. По периметру прижимного кольца откручивается 8 гаек. Для этого используется трещетка с головкой на 7. Прижимное кольцо снимается.
8. Модуль топливного бензонасоса аккуратно извлекается из бензобака.

После того как модуль бензонасоса извлечен, возможна либо его полная замена на новый, либо замена только самого электробензонасоса, но для этого потребуется разобрать топливный модуль.

Разборка топливного модуля и извлечение электробензонасоса

1.  Колодка проводов отсоединяется от разъема крышки и бензонасоса, затем снимается датчик, указывающий уровень топлива. Для этого отжимаются два фиксатора и датчик перемещается по пазам в сторону крышки.
2. Сливная труба отделяется от корпуса, для этого нужно слегка поддеть ее отверткой. Затем четыре защелки корпуса поочередно отжимаются и крышка модуля снимается вместе с бензонасосом.
3. Сетчатый фильтр аккуратно поддевается отверткой и снимается.Из установочного отверстия вынимается стопорная шайба.
4. Пластиковая защелка отжимается отверткой и насос пальцем выталкивается из держателя.
5. С патрубка насоса снимается пластиковая гофрированная трубочка. Для облегчения снятия ее можно нагреть над паром.
6. Сборка топливного насоса производится в обратном порядке.

После установки следует подсоединить аккумулятор и ненадолго завести автомобиль, для проверки наличия течи бензина из соединений. Если течь отсутствует, значит, замена электробензонасоса в топливном модуле ВАЗ 2114 инжектор прошла успешно.

Как заменить бензонасос на Ланосе, Сенсе и Шансе

Процесс замены рассматриваемого устройства не трудный, однако, его реализация должна выполняться со строгим соблюдением последовательности действий. Чтобы заменить топливный насос на Lanos, понадобится первоначально извлечь топливный модуль, после чего разобрать его, и установить вместо неисправного устройства, новый бензонасос. Как это сделать правильно, рассмотрим далее.

Первоначально необходимо извлечь предохранитель или реле в монтажном блоке под капотом. Ниже на фото показано, какой предохранитель и реле отвечают за работу топливного насоса на Ланосе
После этого пытаемся завести двигатель. Эта процедура нужна для того, чтобы в топливной магистрали снизилось давление топлива
Отключаем клемму «минус» от аккумулятора, и перемещаемся к месту расположения топливного модуля. Располагается он под задним диваном с правой стороны
Сидение дивана крепится при помощи одного болта на «12»
После снятия сидения заднего дивана, обнаруживаем защитную крышку, которую нужно поддеть при помощи отвертки для извлечения
Под крышкой располагается фишка с проводами и две трубки для подачи бензина и обратный слив. Перед тем, как продолжить дальнейшие действия, следует первоначально тщательно удалить загрязнения, чтобы исключить их попадание внутрь бака
Для извлечения фишки, необходимо сместить оранжевый фиксатор в сторону к топливным трубкам, а затем нажать на язычок, и потянуть в сторону колодку
Далее снимаются шланги. Для этого необходимо нажать на белые фиксаторы, после чего потянуть их в сторону
На следующем этапе берем пробой или зубило с молотком, и воздействуем на стопорное кольцо, посредством которого крепится модуль к баку

Проворачиваем кольцо в сторону против часовой стрелки, пока оно не выйдет из зацепления
Извлекается стопорное кольцо
Аккуратно, взявшись за фишку, необходимо извлечь модуль из бака, направив его в правую сторону
При извлечении важно не погнуть поплавок, который находится в самом низу
После снятия модуля, будет видно, что внутри колбы имеется бензин. Его можно слить обратно в бак или другую емкость
Извлеченная деталь располагается на столе, после чего приступаем к ее разборке, чтобы снять бензонасос
Воздействуя отверткой на три фиксатора в пластиковой наружной колбе, необходимо снять верхнюю крышку
Отключаем фишку питания датчика и указателя уровня топлива в баке
Можно отсоединить поплавок, чтобы он не мешал

Он крепится при помощи пластиковой пластины, которую нужно сжать, и вытянуть
Далее можно прогреть феном наружную колбу, чтобы извлечь внутреннюю часть вместе с бензонасосом. При прогреве будет проще ее демонтировать, но в любом случае понадобится согнуть стальной прутик в виде крючка, и поддеть с его помощью пластиковую часть с бензонасосом
Внутри стакана имеется грязь, которую следует удалить
Снимаем сеточку топливного насоса. Если она чистая, то ее можно не менять, но лучше заменить, чтобы не пришлось повторно в ближайшее время проводить процедуру повторно. Подробное описание по замене сеточки бензонасоса на Ланосе, Сенсе и Шансе описано здесь
Для снятия сеточки, необходимо поддеть отверткой стопорное кольцо
Бензонасос крепится посредством пластиковых защелок, которые нужно отжать
После извлечения насоса, следует отщелкнуть фишку с проводами питания
Ослабляем крепление хомута, фиксирующего трубку. Для этого понадобится воспользоваться плоскогубцами. Хомут этот одноразовый, поэтому его нужно будет заменить при сборке
Отсоединяем трубку от бензонасоса, воспользовавшись отверткой в качестве рычага
Теперь вместо неисправного бензонасоса устанавливаем новый. Для этого устанавливается на место трубка, и фиксируется при помощи нового хомута на 8-12 мм

Все последующие манипуляции по сборке осуществляются в порядке обратном снятию

При сборке немаловажно принять во внимание один момент — очистка поверхности бака возле отверстия для установки модуля. Модуль крепится к баку через резиновую уплотнительную прокладку в виде кольца

Ее необходимо очистить или заменить в случае деформации. Место вокруг отверстия следует очистить, и делать это необходимо исключительно при помощи чистой ткани. Использовать пылесос или другие виды электроприборов категорически противопоказано.

После замены бензонасоса, можно установить предохранитель и реле на свои места, а также подключить клемму «минус» к аккумулятору. Включаем зажигание, и ждем, пока новый бензонасос не закачает топливо в бак. Запускаем двигатель, и наслаждаемся его функционированием.

https://youtube.com/watch?v=EiXYNq7qRUk%3F

Это интересно! После снятия устройства, его можно проверить, подключив к питанию 12В, что позволит лишний раз убедиться в неисправности.

Как снять топливный насос

Перед этим необходимо скрутить с АКБ минусовую клемму. Также бензобак должен быть совершенно пуст.

Чтобы заменить насос, потребуется полностью демонтировать топливный модуль. Это в числе прочего позволит очистить и днище бака от скопившейся грязи. Перед снятием модуля необходимо снизить в системе давление. На рампе есть штуцер для этого.

Далее нужно выполнить такие действия:

• снять защитную крышку, чтобы получить доступ к модулю;
• отсоединить клемму питания насоса;
• открутить топливные шланги;
• ослабить фиксатор самого модуля;
• извлечь его из бензобака.

Не следует забывать, что прежде чем выполнить последнее действие, нужно высвободить поплавок. Замена всего блока целиком – это самое простое решение, так как ремонт отдельных его элементов потребует знаний и большого опыта. Если ни того ни другого нет – то лучше обратиться в автосервис.

Реле бензонасоса ВАЗ 2115: где находится?

Отечественный автопром – одна из самых неоднозначных тем, затрагиваемых автолюбителями. Да, продажи детищ тольяттинских инженеров ежегодно занимают лидирующие позиции в рейтингах продаж, как на рынке новых авто, так и на вторичном. Но все прекрасно понимают, что такие показатели достигнуты не благодаря качеству самих автомобилей, а из-за нестандартной в этом отношении политики самого государства, из-за которой зарубежные дилеры один за одним отказываются поставлять свои новые модели на российский рынок.

Что же касается качества, это никогда не было сильной стороной компании «АвтоВАЗ». Конечно, ее машины находятся в самом низком ценовом сегменте, что подразумевает их принадлежность к самому низкому классу авто, предназначенных исключительно для передвижения из одного места в другое по хорошему дорожному покрытию. ВАЗ полностью исключает какой бы то ни было комфорт – все используемые технологии относятся к 70-80-м годам прошлого века.

Однако и тут есть свои плюсы. К примеру, устройство таких автомобилей уже давно изучено и знакомо не только мастерам на станциях технического обслуживания, но и многим рядовым автолюбителям. Еще один положительный момент – простота конструкции. В отличие от зарубежных авто, в особенности от произведенных на территории Германии, все их запчасти можно легко найти в свободной продаже и по отдельности, а не в сборе и по многократно увеличенной цене. Так пользователям не приходится ломать головы над расположением деталей в машине, а соответственно, и над их установкой в процессе ремонта либо планового сервисного обслуживания.

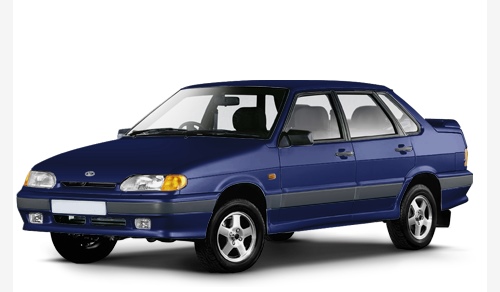

ВАЗ-2115 – особенности

ВАЗ-2115 – пожалуй, один из самых неудачных экземпляров, выпущенных на свет отечественным производителем. Дизайн кузова признали настолько невостребованным, что впоследствии он стал предметом многочисленных насмешек со стороны владельцев иномарок. В салоне дела обстоят еще хуже, а ведь концепт этой модели был разработан уже в начале 90-х годов, когда свет увидели BMW 5-series E34, Mercedes-Benz W124, Audi 100 в кузове С3 и т. д.

Однако, как и было обозначено, несмотря на все имеющиеся минусы, ВАЗ-2115 продавался и продается довольно неплохо, и, помимо приемлемой стоимости, он привлекал потенциальных покупателей простотой конструкции и, как следствие, обслуживания.

Для того чтобы досконально изучить эту машину, хватит и нескольких месяцев ее ежедневной эксплуатации.

Знать устройство ВАЗ-2115 необходимо для того, чтобы понимать, чем вызвана та или иная неисправность, а также чтобы иметь возможность своевременно устранить неполадки, в том числе своими силами, если это возможно. Помимо основных агрегатов – двигателя, коробки переключения передач и подвески, – необходимо знать, как функционируют другие системы и где расположены их составляющие. К примеру, если говорить о системе подачи топлива, то представление о том, что такое бензиновый насос и как он расположен в плоскости кузова автомобиля, имеется у многих, а вот где находится реле этого самого бензонасоса – известно далеко не всем.

Расположение реле стартера на ВАЗ-2115

На самом же деле все достаточно просто – реле бензонасоса расположено под торпедой, с пассажирской стороны. В обозначенном месте необходимо открыть боковую панель, которой закрывается лицевая часть и посредством которой происходит крепление магнитолы, бортового компьютера и радиаторов отопителя.

После снятия указанного элемента можно увидеть планку с тремя реле и предохранителями. Реле насоса располагается ниже остальных двух, как и его предохранитель занимает самое низкое положение в сравнении с остальными.

Иногда автолюбителю приходиться сталкиваться с тем, что перестаёт работать то или иное электрооборудование автомобиля. Причиной часто может быть обычное перегорание предохранителя. Для быстрой замены неисправного предохранителя нужно знать, где они находятся, как они выглядят, «вычислить» неисправные и правильно заменить их.

Где находятся предохранители?

Ни в одном автомобиле предохранители не разбросаны по кузову, а находятся в определенном месте, в блоке предохранителей.

Практически в любом автомобиле имеются два блока предохранителей и наш автомобиль не исключение. Как правило, первый располагается под капотом у левого стакана (именуемый иногда чёрным ящиков в сокращении ЧЯ), второй – в салоне автомобиля под панелью, под центральной торпедой.

1) К1 – реле очистителей фар;

2) К2 – реле указателей поворота и аварийной сигнализации;

Не работает бензонасос на Ваз 2115

На автомобилях ВАЗ-2115, выпущенных в 2000 году и позже, устанавливаются инжекторные двигатели, а это значит, что бензонасос, расположенный в топливном баке, будет электрический. Проверка работы такого бензонасоса, осуществляется каждый раз перед пуском двигателя. Причём водитель, должен это делать правильно. Включив зажигание, Вы должны услышать шум работы включившегося на несколько секунд бензонасоса. Необходимо дождаться, когда этот шум прекратится и только затем запускать двигатель. Делается это для того, чтобы система питания успела пройти тест на её исправность.

Если, при включении зажигания водитель не услышит шума работы бензонасоса, то можно попробовать снять на несколько минут минусовую клемму с аккумуляторной батареи, делается это для сброса ошибок в блоке управления, а затем вновь включить зажигание. Если эти действия не помогли заставить работать бензонасос, тогда придётся снимать крышку, расположенную на консоли в ногах у переднего пассажира и проверять состояние 15-ти амперного предохранителя, а заодно и реле. Они расположены в самом низу, из тех трёх реле и предохранителей, которые там стоят.

Убедившись в том, что предохранитель цел, а реле исправно, дальше, следует проверить, подаётся ли напряжение на клеммы бензонасоса. Сделать это можно при помощи контрольной лампы, подсоединив её к клеммам плюс (розовый провод)и минус (чёрный провод) штекерной колодки бензонасоса. Всего клемм в этой колодке там три, кроме плюса и минуса есть ещё клемма (серый провод) на указатель уровня топлива.

Если после включения зажигания контрольная лампа загорится, то напряжение на клеммы бензонасоса, подаётся, и неисправность придётся искать в нём самом. Но, нужно учесть, что если напряжение на клеммах будет ниже 12 вольт то, бензонасос работать не будет. Поэтому, наличие напряжения, лучше проверять при помощи тестера. А также следует знать, что часть автомобилей ВАЗ-2115 комплектуется бензонасосами, у которых в колодке имеется четыре провода, в следствии, иной схемы управления бензонасосом.

А если контрольная лампа не горит, тогда нужно будет прозвонить плюсовой и минусовой провода, на предмет их обрыва или потери контакта в соединениях. Учитывая то, что провода от реле к бензонасосу идут под ковролином пола, имеется возможность их повреждения ногами задних пассажиров.

Не работает топливный насос

Если стартер Вашей машины крутит нормально, а машина не заводится, первым делом надо проверить включение топливного насоса. На отечественных машинах его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сидения или багажника. В случае, когда не работает топливный насос, надо проверить целостность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса. На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях, реле и предохранители находятся на полочке под бардачком или под ней. На ВАЗ-2110 и подобных, следует искать в консоли отопителя с пассажирской стороны, открутив винты крепления и убрав боковую крышку. На автомобилях ГАЗ они находится в под капотном пространстве на передней стенке салона, ближе к пассажирской стороне.

Реле топливного насоса не включается

Если не работает топливный насос, то в первую очередь надо проверить влечение главного реле и реле топливного насоса. В случае если главное реле не щёлкает, то необходимо проверить цепь его включения и его исправность. Как это сделать описано в статье не включается главное реле,

В случае, когда главное реле включается, а реле топливного насоса нет, необходимо проверить питание на выводах 85 и 86. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А.

, в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание.

Это может быть вызвано перегоранием предохранителя или обрывом питающего провода.

В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой.

При включении зажигания контрольная лампа должна загореть и потухнуть примерно через 20 – 30 секунд. Если лампа загорается и имеется плохой контакт в соединении колодки и реле топливного насоса.

В случае, когда лампа не загорается, возможен обрыв в проводе соединяющем реле с контроллером или неисправен сам контроллер.

Проверка питания реле

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.

При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30.

Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.

Проверка цепи питания топливного насоса

Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть.

Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа.

Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.

В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.

В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака.

При плохом контакте с разъёмом будет видно оплавление штекеров. Если оплавления не замечено, то для проверки самого насоса можно подключить его к аккумулятору. При этом надо учитывать, что работа погружного насоса без жидкости, выводит насос из строя.

Неисправный насос следует заменить.
