Установка и схема подключения бсз, электронного модуля бесконтактного зажигания ваз 2107 инжектор и карбюратор, инструкции с фото и видео

Настройка на карбюраторных модификациях ВАЗ 2107

Во всех старых учебниках по обслуживанию классических моделей Жигулей описывается способ установки момента образования искры с помощью лампочки, хотя опытные автомобилисты спокойно обходятся без неё. Почему так происходит, вы поймёте в процессе прочтения данного материала, новичкам же будет полезно ознакомиться со старой проверенной методикой.

Чтобы правильно выставить зажигание «семёрки», нужно обеспечить одновременное выполнение следующих условий:

• насечка на шкиве коленчатого вала стоит напротив длинной риски, нанесённой на крышке газораспределительного механизма;
• при этом круглая метка, нанесённая на шестерёнке цепного привода распределительного вала, совпадает с приливом на его корпусе;
• поршень 4-го цилиндра завершил такт сжатия и находится в верхней мёртвой точке;
• контакты внутри трамблёра разомкнуты;
• подвижный контакт бегунка обращён к неподвижному контакту на крышке распределителя, куда подключён провод от свечи 4-го цилиндра.

Примечание. На бесконтактных системах в этот момент датчик Холла направляет сигнал коммутатору, чтобы тот разорвал электрическую цепь низкого напряжения, что приводит к возникновению высоковольтного импульса на проводе, ведущему к свече 4-го цилиндра.

На схеме показано, что происходит в цилиндрах при совмещении меток

Лампочка применяется с целью контроля момента зажигания, для чего её нужно подключить одним проводом к контакту «К» высоковольтной катушки, а вторым — к массе автомобиля. Следует знать, что в этот же момент поршень первого цилиндра тоже находится в положении ВМТ, только там происходит не сжатие топливовоздушной смеси, а выпуск отработанных газов после её сгорания. Вот почему несведущие автолюбители часто путают первый цилиндр с четвёртым при установке зажигания.

Схема расположения меток на крышке газораспределительного механизма

Когда перечисленные действия происходят одновременно, на электродах свечи 4-го цилиндра проскакивает искровой разряд, о чём свидетельствует вспышка подключённой лампочки. Чтобы добиться выполнения этих условий и правильно выставить зажигание, следуйте инструкции:

Поверните ключом на 36 мм коленчатый вал, совместив насечку на шкиве с длинной риской на крышке ГРМ.
Если в этот момент клапанная крышка двигателя снята, то лучше ориентироваться по метке на шестерёнке распредвала, выставив её напротив прилива корпуса.
Возьмите распределитель зажигания, снимите крышку и поверните его вал, чтобы поставить бегунок напротив провода, ведущего к цилиндру №4 (на крышке есть маркировка номеров цилиндров). Вставьте трамблёр в отверстие двигателя, удерживая бегунок и корпус в этом положении, после чего зафиксируйте его гайкой под ключ 13 мм.
Присоедините провода лампочки и включите зажигание поворотом ключа. Отпустите гайку крепления распределителя и медленно поворачивайте его за корпус, пока лампа не вспыхнет, указав на момент искрообразования. Снова закрепите трамблёр.
Выключите зажигание и убедитесь, что в данный момент контакты внутри распределителя разомкнуты. Возьмите щуп на 0,35 мм и проверьте зазор между ними, при необходимости откорректируйте его, ослабив отвёрткой винты крепления.

Метки надо совместить, поворачивая коленвал ключом

Примечание. Инструкция подразумевает, что перед началом работ трамблёр был демонтирован с двигателя без совмещения меток.

Зажигание считается выставленным правильно, если после установки крышки распределителя и подключения проводов вам удастся запустить двигатель, а дальше нужно настраивать угол опережения. Бесконтактная система устанавливается таким же образом, за исключением проверки зазора в контактной группе ввиду её отсутствия.

Метка на шестерёнке распредвала совмещается с приливом на корпусе

Важный момент. В большинстве случаев зажигание выставляется без снятия клапанной крышки, отчего положение метки на шестерёнке не видно. Вы все проделали по инструкции, но мотор не запускается. Значит, искра подаётся в 4-й цилиндр во время такта выпуска, а сжатие в этот момент происходит в первом цилиндре. Проблема решается просто:

• снимите крышку трамблёра;
• открутите гайку его крепления;
• вытащите распределитель из гнезда, поверните бегунок ровно на 180° и вставьте элемент обратно;
• прижмите юбку трамблёра гайкой и поставьте крышку.

Совет. Если мотор после этих действий не заведётся, но начнёт подавать признаки жизни, то проблема кроется не в настройке зажигания, а в неисправности одного из элементов системы.

Зачем необходимо выставлять зажигание

Правильно отрегулированный момент зажигания позволяет владельцу ВАЗ как сберечь топливо, так и улучшить динамические характеристики автомобиля и избавиться от проблем с запуском мотора в холодную пору года.

Машина поставляется в продажу с надлежаще настроенными узлами и агрегатами, но со временем регулировка сбивается. Эта участь не обходит стороной и систему зажигания. В последнем случае силовая установка перестает работать в оптимальном режиме, и в ней часто возникает слишком сильная детонация, что, в свою очередь, приводит к ускоренному износу основных элементов.

Соответственно, владельцам ВАЗ периодически приходится заниматься самостоятельным выставлением зажигания. Менее опытные водители вынуждены обращаться за этим в мастерские, чьи услуги стоят очень недешево. Расходов удастся избежать, если освоить все тонкости регулировки.

В настоящее время есть два основных способа настройки рассматриваемой системы. Сразу скажем: каждый из них правильный. Некоторые поднаторевшие в обслуживании водители используют так называемый опытный метод, другие предпочитают осуществлять регулировку с помощью стробоскопа. Оба варианта имеют и преимущества, и недостатки, сумма которых не позволяет однозначно определить наиболее предпочтительный.

Установка трамблера

На всех автомобилях эта процедура происходит по-разному. Очень простой монтаж трамблера на отечественные «Москвичи», ЗАЗы и ГАЗы. В хвостовике их распределителей  находятся два полумесяца разных размеров. Точно такой же сектор присутствует и в приводе, расположенном в блоке двигателя. Устанавливая трамблер, достаточно придерживаться  совпадения направления полумесяцев хвостовика с приводом.

На корпусе трамблера большинства автомобилей зарубежных производителей есть специальные метки для ориентира, что значительно упрощает его монтаж.

 Установка трамблера на автомобили ВАЗ осуществляется по первому цилиндру. Для этого нужно  выставить его поршень  в положение предшествующее ВМТ (верхней мертвой точке), при котором наступает момент сжатия. Порядок этой процедуры следующий.

 Выкручивается свеча первого цилиндра.

 Пальцем или пробкой с вина плотно закрывается образовавшееся отверстие.

 Вращая по часовой стрелке коленчатый вал заводной ручкой или торцевым ключом (36 мм), нужно дождаться момента сжатия (воздух начнет выталкивать палец или пробку).

Продолжая крутить маховик, следует добиться совпадения метки его шкива со средней  меткой, расположенной на крышке ГРМ. Угол опережения в этом случае будет составлять примерно 5°, что приемлемо для «92-го» и «95-го» бензина.

Теперь можно устанавливать трамблер. Его корпус должен находиться в таком положении, при котором воображаемая линия через пружинные защелки крышки будет параллельна оси двигателя. Ротор распределительного бегунка при этом должен быть направлен в сторону контакта первого цилиндра на крышке.

Если все условия выполнены, можно затянуть крепежные болты и попробовать запустить двигатель (свечу из первого цилиндра нужно вкрутить обратно). Если машина завелась, значит все сделано правильно и следующим шагом будет регулировка угла опережения зажигания.

Видео — как выставить зажигание на ВАЗ 2106 если снимался трамблер:

Некоторые специалисты осуществляют монтаж трамблера по любому из цилиндров. При этом на метки они не смотрят вообще, а коленвал вращают стартером. Процесс этот, в принципе, не сложный, но без определенных навыков лучше все же ориентироваться по первому цилиндру.

Как работает система зажигания?

Стандартная система зажигания состоит из следующих составных частей:

1. Высоковольтная катушка;
2. Кабели;
3. Свечки;
4. Прерыватель;
5. Коммутатор и датчик Холла (если оно бесконтактное);
6. Трамблер;

При работе, на первичную обмотку катушки подается ток низкого напряжения и создает магнитное поле, посредством которого создает ток высокого напряжения на вторичной обмотке. Посредством трамблера и прерывателя происходит распределение импульса на нужную свечу зажигания.

Резистор бегунка

БСЗ использует работу коммутатора и датчика Холла, которые осуществляют передачу энергии с учетом количества оборотов трамблера. Коммутатор электронного зажигания более эффективно распределяет токи. Ее преимущества заключаются в отсутствии необходимости чистить контакты и облегчении пуска двигателя в холодное время года.

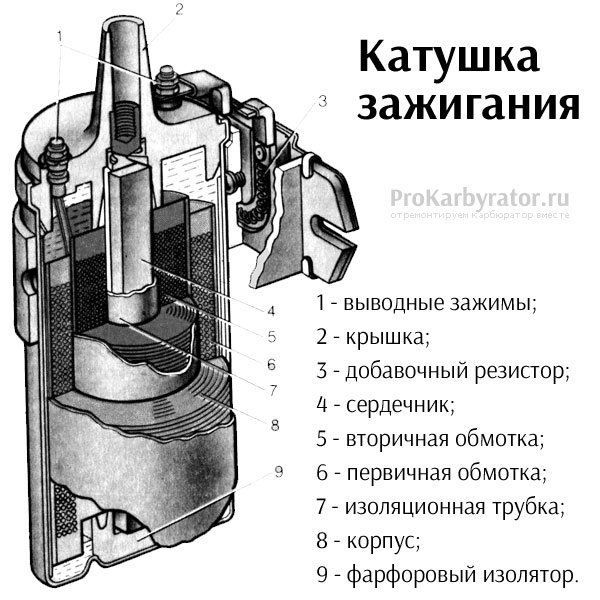

Катушка зажигания

В отличие от карбюратора, инжекторная система впрыска для распределения энергии использует модуль зажигания, работа которого корректируется ЭБУ, который фиксирует положение коленвала в верхней мертвой точке. Вот почему необходимость в регулировке отпадает.

Устройство системы электронного зажигания

1)    Датчик-распределитель, выступающий в роли бесконтактного трамблера.2)    Коммутатор, функциональное предназначение которого заключается в прерывании тока первичной цепи катушки зажигания в соответствии с сигналами датчика-распределителя. Схема данного устройства предусматривает режим автоматического отключения тока, проходящего через катушку зажигания при неработающей силовой установке (зажигание включено).3)    Катушка зажигания, преобразующая прерывистый ток низкого напряжения (12 Вольт) в ток высокого напряжения (10-20 Киловольт), инициирующий «пробой» воздушного зазора на электродах свечей. 4)    Комплект проводов.5)    Комплект свечей зажигания, воспламеняющих топливно-воздушную смесь посредством искрового разряда. Использование в БСЗ свечей, не рассчитанных на искровой разряд повышенной мощности, не рекомендовано, поскольку вследствие перегрева они быстро выходят из строя.

Как проверить катушку зажигания-на ваз 2106, диагностика катушки

Уважаемые посетители, всем привет!!!

Нам всем нравится езда на автомобиле, но что делать, если поездка оборачивается для нас неожиданной проблемой, имеющей отношение к какой-либо неисправности личного автотранспорта.

В этой теме Вы ознакомитесь:

• с устройством катушки зажигания;
• как подключается катушка зажигания;
• со схематичным изображением обмоток катушки.

В принципе, о чем рассказывается в этой теме, касается не только автомобилей ВАЗ, так как принцип работы батарейного зажигания имеет отношение и к другим маркам автомобилей работающих на бензине или работающих от газа.

Чем к примеру отличаются между собой катушки зажигания разных марок автомобилей? Такое различие конечно-же имеется, а именно:

• в конструкции;
• в количестве витков для первичной и вторичной обмоток;
• в сечении провода для обеих обмоток

и в магнитопроводе.

Теперь ознакомимся с устройством катушки зажигания.

Устройство катушки зажигания

Устройство катушки зажигания необходимо знать с той целью, чтобы возможно было представить для себя ее электрическую схему и для чего она необходима в системе зажигания автомобиля.

катушка зажигания Б117-А

рис. 1

С устройством катушки Вы ознакомились. Теперь сопоставим устройство катушки зажигания с ее схематичным изображением двух обмоток, — для более наглядного представления об ее устройстве.

Обмотка катушки зажигания

Пояснение будет дано по второму изображению рисунка, расположенному в правой части (рис. 2).

рис. 2

Катушка зажигания из себя представляет статический электромагнитный аппарат, состоящий из кольцевого магнитопровода и двух обмоток, которые размещены на сердечнике. Из этого можно сделать вывод, что конструкция катушки зажигания выполнена в виде повышающего трансформатора тока.

Теперь рассмотрим, с чем соединяются первичная и вторичная обмотки катушки зажигания.

Первичная обмотка катушки зажигания

Как известно, в электрических схемах автомобилей применяется однопроводная система соединения источника тока (АКБ) с различными потребителями, такими как:

1. система зажигания;
2. система освещения,
3. система сигнализации

и далее. Вторым проводником является масса автомобиля, но это касается совсем к другим темам, которые будут опубликованы в этой рубрике.

рис. 3

На рисунке представлено изображение контактной системы батарейного зажигания (рис. 3). По данной схеме можно понять, что цепь низкого напряжения получает питание от положительного вывода аккумуляторной батареи, то-есть, первичная обмотка катушки зажигания соединяется с АКБ (+).

Вторичная обмотка катушки зажигания

Центральная клемма (9) катушки зажигания соединена со вторичной обмоткой. Провод высокого напряжения от центральной клеммы катушки поступает на центральный электрод с клеммой, расположенный в крышке трамблера (подробности будут описаны в следующих темах).

Теперь, нужно понять, как следует проводить проверку первичной и вторичной обмоток катушки зажигания.

Проверка катушки зажигания

Таким способом проверяется сопротивление для первичной обмотки катушки зажигания (фото 1). Измерительный прибор (мультиметр) нужно установить в позицию диапазона измерения сопротивления, затем, подсоединить разъемы проводов к соответствующим гнездам прибора. Один щуп прибора соединяется с клеммой вывода первичной обмотки, другой щуп соединяется с клеммой вывода первичной и вторичной обмоток. В этом примере, дисплей прибора укажет на сопротивление первичной обмотки — 39 Ом.

фото 1

Данным способом подсоединения щупов прибора к клеммам катушки, можно измерить как общее сопротивление двух обмоток, так и сопротивление для вторичной обмотки (фото 2).

фото 2

То-есть, если подсоединить один щуп к клемме вывода первичной обмотки катушки зажигания (схема рис. 3) и другой щуп подсоединить к центральной клемме катушки зажигания, — дисплей прибора будет указывать на общее сопротивление двух обмоток.

На этом пока все. Следите за рубрикой.

zapiski-elektrika.ru

Lada 2106 exportSL › Logbook › Установка бесконтактной системы зажигания (БСЗ) на ВАЗ 2106

Всем Привет! Сегодня установил БСЗ на машину и также заменил 2 релюшки СССР на новодел, меньшего размера потому что старые много места занимали.

Устанавливал и регулировал по этой схеме:

Установку совершайте уже с правильно отрегулированным зажиганием (старым трамблёром). 1. Снимаем крышку, с высоковольтными проводами, трамблёра. 2. Отключаем высоковольтный провод с катушки. 3. При помощи стартера (короткими включениями) выставляем направление резистора (бегунка, с верху трамблера) ровно перпидикулярно двигателю (или так как Вам будет удобней запомнить точное направление «бегунка»). После этого проворачивать коленвал двигателя нельзя (включать стартер). 4. Справа, на корпусе трамблёра, вместе где он прикасается с двигателем, есть пять меток для регулировки угла опережения зажигания — зделайте метку, на двигателе, напротив средней метки на трамблёре. Что бы потом правильно поставить корпус нового трамблёра. 5. Ключём на 13 откручиваем гайку со шпильки на крепёжной вилке трамблера. И снимаем старый трамблер, а так же отключаем провод от катушки идущий к трамблёру. 6. Берём новый трамблёр, снимаем с него крышку, и вставлям в двигатель (обратно вместо старого трамблёра), таким образом, что бы бегунок на новом трамблере встал в направлении, как вы заметили в пункте 3, точно перпендикулярно двигателю и досылаем трамблер в штатное место. Возможно небольшое отклонение, до 5 градусов, потом отрегулируем. 7. Теперь поворачиваем корпус прамблера так, как вы заметили в пункте 4. Совместите метки: Средней меткой на корпусе трамблера с меткой, которую вы сделали на двигателе. И зажимаем гайкой крепёжную вилку трамблёра. 8. Одеваем новую крышку трамблера, с высоковольтными проводами, на новый траблер. 9. Меняем старую катушку на новую (27.3705) 10. Подключаем штатные провода (кроме одного провода щедший от старого трамблера, мы его сняли вместе со старым трамблёром) к новой катушке вместе с новыми проводами синего и коричнового цветов (из нового пучка проводов от Нивы 21213, для подлючения бесконтактного зажигания, с двумя разъёмами). Коричневые провода к контакту «К», а синие к контакту «Б» новой катушки. А так же подключаем высоковольтный провод с крышки трамблера к высоковольтному контакту на катушке и один разъем, 3-х штырьковый, из пучка проводов (от Нивы) подключаем к трамблёру. 11. Теперь устанавливаем комутатор. Удобнее свего его прикрутить к свободному месту между бачком омывателя и левой фарой, ближнего света (ВАЗ 2106), там есть такое место, выдавлено в металле плостая площадка, сантиметров 5 ввысоту и сантиметров 10-15 в длину. Вот на эту площадку и нужно установить коммутатор, радиатором на эту площадку (коммутатор установлен на собственны радиатор — металлическая пластина с двумя «ушами» для крепления). Сверлим две дырки под «уши» радиатора коммутатора (бачёк омывателя, пока лучше снять — для удобства.). Прикручиваем на саморезы, не забыв при этом из пучка проводов прикрутить контакт черного цвета (он самый короткий в пучке) на одно из «ух» радиатора коммутатора («Корпус» или «земля» или «общий»). Подключам коммутатор в соответствующий разъём (из пучка проводов от нивы). 12. Проверяем подлючения всех проводов, согласно схеме! 13. Если все согласно схеме, можно заводить. У меня завилась «с пол пинка» Если были отклонения (в пункте 6) при установке траблера — Регулируем угол опережения (трамблером). Ослабляем крепёжную вилку трамблёра и по маленьку поварачиваем корпус трамблёра, в пределах пяти меток на трамблере, относительно Вашей метки на двигателе ваз 2105. Специфику регулировки читайте в P.S. После этого Регулируем холостой ход. Специфику регулировки читайте в P.S. Или обратитесь в сервис.

1. Регулировка опережения зажигания без приборов, самостоятельно. (трамблёр).

Если Вы правильно выполнили инструкцию по установке, то машина у вас всёравно заведётся.

Разогрейте машину до 85-90 градусов (поездите), потом наберите скорость 40 км.час и на 4 передаче резко дайте «газу»

Идеальный вариант, когда ощущается детонация в течении 2-3 секунд и уверенно набирает скорость.

Если застучали «пальцы», то поверните чуть-чуть (1 градус) трамблер по часовой стрелке и снова так же попробуйте, до тех пор пока палцы перестанут стучать.

Если ощущается «провал» то поверните трамблёр против часовой стрелки.

Установка момента зажигания

Если вы перед разборкой забыли поставить риску на клапанной крышке либо не совместили метки, момент искрообразования придётся настроить заново:

1. Выверните свечу первого цилиндра и сбросьте крышку главного распределителя.

2. Вставьте в свечной колодец длинную отвёртку и поворачивайте коленчатый вал за храповик ключом по часовой стрелке (если смотреть спереди машины). Цель — найти ВМТ поршня, который максимально вытолкнет отвёртку из колодца.

3. Ослабьте гайку, прижимающую трамблёр к блоку. Вращая корпус, добейтесь, чтобы в зазоре датчика Холла оказалась одна из прорезей экрана. При этом подвижный контакт бегунка должен чётко совместиться с боковым контактом «1» на крышке трамблёра.

4. Подтяните гайку крепления распределителя, установите крышку и свечу, потом запускайте мотор. Когда он прогреется до 50—60 градусов, корректируйте зажигание «на слух» или по стробоскопу.

Вторая короткая риска на блоке цилиндров показывает угол опережения 5°

Аналогичным образом выполняется настройка по лампочке, подключаемой к массе авто и низковольтной обмотке катушки. Момент зажигания определяется по вспышке лампы, когда срабатывает датчик Холла, а транзистор коммутатора размыкает цепь.

Случайно оказавшись на оптовом рынке автомобильных запчастей, я приобрёл недорогой стробоскоп. Этот прибор сильно упрощает настройку зажигания, показывая положение насечки шкива при работающем двигателе. Стробоскоп подключается к трамблёру и даёт вспышки одновременно с образованием искры в цилиндрах. Направляя лампу на шкив, вы видите позицию метки и её изменение при увеличении оборотов.

Для настройки зажигания стробоскоп подключается к высоковольтному контакту 1 цилиндра и аккумуляторной батарее

Бесконтактный трамблёр ВАЗ 2107

Бесконтактное и электронное зажигание — это одно и то же. Однако некоторые утверждают, что системы отличаются. Дело в том, что в системах зажигания карбюраторных и инжекторных двигателей используются разные устройства. Возможно, именно из-за этого и возникает путаница. Соответствуя своему названию, бесконтактный трамблёр не имеет механических контактов, функции которых выполняет специальное устройство — коммутатор.

Основное отличие бесконтактной системы зажигания от контактной заключается в отсутствии контактов в трамблере и наличии специального коммутатора

Основные преимущества бесконтактного трамблёра перед контактным сводятся к следующему:

• отсутствует необходимость в периодическом обслуживании контактов;
• из-за отсутствия контактной группы, которая подвергается износу, увеличивается надёжность;
• искра распределяется по цилиндрам более равномерно и не зависит от режима работы двигателя;
• из-за отсутствия вибрации и механических воздействий на контакты увеличивается срок службы трамблёра;
• уменьшается расход топлива, увеличивается мощность двигателя, снижается содержание вредных веществ в выхлопе;
• двигатель легче запускается при низких температурах, так как напряжение на свечах остаётся стабильным при низких оборотах и слабо заряженной АКБ.

Проверка бесконтактного трамблёра

Если в системе бесконтактного зажигания возникают проблемы, то сначала на наличие искры проверяют свечи, затем ВВП и катушку. После этого переходят к трамблёру. Основным элементом бесконтактного распределителя, который может выйти из строя, является датчик Холла. При подозрении на неисправность датчика его либо сразу меняют на новый, либо проверяют мультиметром, установленным в режим вольтметра.

Основным элементом, который может выйти из строя в бесконтактном трамблёре, является датчик Холла

Диагностика работоспособности датчика Холла осуществляется следующим образом:

1. Булавками прокалывают изоляцию идущих к датчику чёрно-белого и зелёного проводов. К булавкам подсоединяют мультиметр, установленный в режиме вольтметра.
2. Включают зажигание и, медленно вращая коленчатый вал, смотрят на показания вольтметра.
3. При исправном датчике прибор должен показывать от 0,4 В до максимального значения бортовой сети. Если напряжение ниже, датчик неисправен и требует замены.

Видео: проверка датчика Холла

Помимо датчика Холла, к выходу из строя трамблёра может привести неисправность вакуумного корректора. Работоспособность этого узла проверяется следующим образом.

1. С карбюратора снимаем силиконовую трубку и запускаем двигатель.
2. Создаём разрежение, взяв силиконовую трубку в рот и втянув в себя воздух.
3. Прислушиваемся к работе двигателя. Если обороты увеличиваются, вакуумный корректор исправен. В противном случае его меняют на новый.

Причиной выхода из строя трамблёра может стать поломка вакуумного корректора

Может потребоваться также диагностика центробежного регулятора опережения зажигания. Для этого потребуется разборка трамблёра

Особое внимание следует уделить состоянию пружинок — нужно оценить, как расходятся и сходятся грузики регулятора

При проверке бесконтакного трамблёра необходимо оценить состояние пружинок центробежного регулятора

Кроме этого, необходимо проверить и крышку трамблёра. Для этого её снимают и осматривают на предмет прогорания, трещин, оценивают состояние контактов. Если есть видимые повреждения или следы износа контактов, устанавливается новая крышка. Затем осматривают бегунок. При обнаружении следов сильного окисления или разрушения он меняется на новый. И, наконец, мультиметром, установленным в режим омметра, проверяют сопротивление резистора, которое должно составлять 1 кОм.

Как выставить зажигание на ВАЗ 2107 карбюратор своими руками?

Существует очень много способов, как можно настроить зажигание на ВАЗ 2107, поэтому начнем с самого простейшего, который не потребует каких-либо затрат. Процесс выставления меняется не сильно. Для этого автомобиль устанавливается на ровное место, под передние колеса ставятся противооткатные упоры, а на КПП устанавливается нейтральная передача. Приготовьте инструмент. Если у вас нет храпового ключа, то поднимите заднее колесо и включите 4-ю скорость. Обязательно машину нужно подстраховать, чтобы не получить травмы.

В первую очередь, необходимо установить поршень в 4-ом цилиндре в ВМТ и это обязательно должен быть такт сжатия. Чтобы проще было настраивать безконтактное зажигание, выверните свечи, а в 4-ом цилиндре на месте свечных отверстий установите бумажную заглушку. Вращайте коленчатый вал при помощи храповика или крутите колесо по ходу вращения. Как только заглушка вылетит, это и будет ВМТ. Там он и выставляется. После этого, ослабьте гайку на 13, удерживающую трамблер и вытащите его. Его нужно установить таким образом, чтобы бегунок смотрел на контакт четвертого кабеля. Для этого нужно взглянуть на крышку трамблера, где все кабели помечены цифрами. Корпус находится рядом с двигателем.

Теперь слегка подтяните гайку распределителя, чтобы прерыватель мог перемещаться. Попросите помощника запустить двигатель, предварительно установив свечи. Во время вращения стартера нужно выставить трамблер так, чтобы поймать момент запуска и затянуть гайку. Регулировать нужно медленно. Когда мотор запустится, нужно также установить трамблер так, чтобы обороты стали устойчивыми. Такая настройка зажигания ваз 2107 карбюратор является оптимальной.

Если остались вопросы, рекомендую посмотреть это видео по установке зажигания на классике ВАЗ:
