Блок управления стеклопакетом «Норма» 1118 – 6512010 на ВАЗ 11183 «Калина»

Aktuator На автомобилях семейства «Калина» может устанавливаться 2 типа невзаимозаменяемых (по проводке) контроллера управления стеклопакетом 1118 – 6512010 и 11180 – 3763040 . 1118 – 6512010 имеет один, 25 -ти контактный разъем подключения, 1118 – 3763040 ( 1118 – 3763040 – 10 ) – два разъема.

Система дистанционного управления стеклопакетом «норма» на а/м ВАЗ 11183 , Калина. Управляет стеклоподъемниками и центральным запиранием дверей. При снятии разъема двигатель не заводится, устройство выполняет часть противоугонных функций.

Подключение

№	Цвет провода	Назначение, адресация
1

* Подходит обычный датчик удара от любой сигнализации (Alligator, Saturn, Clifford, A.P.S.).

+ 12 В подключаем на 12 контакт; корпус – на 6 ‑й; сигнальный провод (на нем появляется масса в момент активности) подключаем на 1 ‑й контакт.

При обычной постановке на охрану «Калина» теперь реагирует и на удар по кузову (гудит гудком и моргает поворотниками). Аналогично можно вместо датчика удара подключить датчик объема (например, одноуровневый MMS‑ 1 ).

Также можно подключить пейджер: + 12 V передатчика пейджера на 12 контакт, минус на 21 контакт.

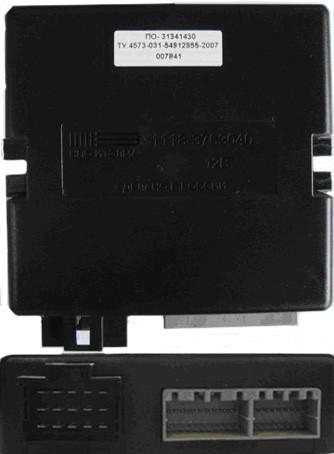

Блок управления стеклопакетом 1118 – 3763040 (- 10 ) на ВАЗ 11183 «Калина»

Вход внешнего датчика удара или объема (Не используется)*
2	Розово/Черный	К выключателю блокировки дверей в блоке переключателей
3	Коричнево/Зеленый	К‑Line. К Кл. 71 Контроллера ЭСУД, Кл. 18 АПС‑ 6
4	Коричневый	Соединяется с массой при закрывании двери водителя
5	Серый	К элементу обогрева заднего стекла
6	Черный	Масса
7	Розово/Белый	К выключателю блокировки дверей в блоке переключателей
8	Желто/Голубой	В комбинацию приборов, к индикатору АПС‑ 6
9	Черно/Белый	Соединяется с массой при открывании капота. C ВК подкапотной лампы
10	Два Бело/Красных	Соединяется с массой при открывании задних дверей
11	Коричнево/Красный	Соединяется с массой при открывании правой передней двери
12	Выход 12 V питания внешнего датчика (Не используется)*
13	Не используется
14	Желтый	Импульс + 12 V, закрывания всех дверей и багажника
15	Красно /Голубой	К кл. 14 АПС‑ 6
16	Голубой с Черным	К левому указателю поворотов
17	Красно/Голубой	Импульс + 12 V, открывания дверей пассажиров
18	Красно/Черный	Импульс + 12 V, открывания двери водителя
19	Розово/Красный	Импульс + 12 V, открывания замка багажника
20	Желто/Голубой	К клемме « 15 », через предохранитель F 9 , в монтажном блоке
21	Серо/Черный	«-» Реле звукового сигнала
22	Бело/Голубой	Соединяется с массой при открывании двери водителя
23	Красный	К постоянному плюсу через предохранитель F 5 , в монтажном блоке
24	Голубой	К правому указателю поворота
25	Бело/Черный	Соединяется с массой при открывании багажника

Плата контроллера
Плата контроллера

Признак

Возможные причины	Метод устранения
Не читается код ключа

Самостоятельный ремонт блока комфорта Приоры, возможно ли это?

Если вы никогда не сталкивались с пайкой, диагностикой печатных плат различной сложности и конфигураций, либо не имеете необходимого диагностического или паяльного оборудования, то вопрос ремонта лучше адресовать квалифицированным специалистам. При наличии вышеуказанных навыков и понимании причин неисправностей, самостоятельный ремонт производится достаточно часто. Связано это с тем, что постоянно выходят из строя различные микросхемы или чипы. К примеру, установив, что причина отказа работоспособности указателей поворота заключается в вышедшем из строя драйвере управления, всегда возможно приобрести новую деталь и просто перепаять ее взамен неисправной.

Неисправности, и их возможные причины

Стоимость нового, оригинального блока достаточно высока, поэтому не спешите покупать новое изделие, разберитесь с причинами неисправностей. Конечно, всегда встречаются случаи, когда плата ремонту не подлежит и целесообразнее просто установить новое изделие взамен неисправного. Не стоит забывать и о том, что причинами неисправностей может быть потертые или изломленные провода, которые подключены к энергопотребителям.

Согласно статистическим данным, собранным на форумах технической поддержки достаточно часто автовладельцы жалуются на неисправности в работе стеклоподъемников, поворотников, габаритных огней.

Если говорить о составных элементах самой печатной платы, то наиболее встречающиеся поломки связаны с: — обрывом линии связи W-Line; — перегоранием драйверов управления; — выгоранием контроллеров отвечающих за корректную работу; — выходом их строя транспондера; — значительным окислением контактов.

«Важно! Перед проведением любых работ связанных с электрикой, прекратите подачу питания, сбросив минусовую клемму аккумулятора»

Расшифровка обозначений заднего жгута электропроводки ВАЗ Приора

Эта часть организована для подачи питания на основные приборы и систему управления двигателем машины Лада Приора. Отсюда поступает напряжение на основные узлы, агрегаты силовой установки транспортного средства, а также датчики контроля и ЭБУ.Стандартная система подключения электрической цепи(распиновка) выглядит таким образом:

• 1 – питание ЭБУ;
• 2 – основная колодка электронной системы к приборной доске;
• 3 – распределительный щиток;
• 4 – спидометр;
• 5 – сенсор неровностей дорожного покрытия;
• 6 – индикация давления в картере двигателя;
• 7 – ДПДЗ;
• 8 – ДТОЖ;
• 9 – индикация датчика температуры антифриза;
• 10 – ДМРВ;
• 11 – контроль ХХ;
• 12 – основное реле топливного насоса;
• 13 – предохранитель цепи ТН;
• 14 – реле БЗ;
• 15 – предохранитель вышеуказанной цепи;
• 16 – плавкая вставка ЭБУ;
• 17 – ДПКВ;
• 18 – питание ДМРВ;
• 19 – фазораспределение;
• 20 – сенсор детонации смеси;
• 21 – ЭМК продувки адсорбера;
• 22 – диагностика ДМРВ;
• 23 – питание катушки зажигания;
• 24 – подача напряжения на свечи;
• 25 – питание топливных форсунок;
• 26 – клемма от катушек зажигания к ЭСУД;
• 27 – обратная связь с 26;
• 28 – разъем ЭСУД к системе впрыска;
• 29 – ответка на предыдущий выход;
• А – фаза на АКБ;
• В1/2 – масса зажигания;
• С1 – масса от КЗ.

Задняя часть цепи электропроводки отвечает за осветительные приборы и периферические системы автомобиля. Сюда входят лампы освещения, замки и стеклоподъемники. Распиновка наконечников и клемм выглядит так:

• 1 – ответка приборной панели;
• 2 – питание оборудования для двери за водителем;
• 3/28 – запитка оборудования панели переднего пассажира;
• 4 – обслуживание стеклоподъемников и замков дверей;
• 5-6 поворотники;
• 7 – подсветка внутри салона;
• 8 – размыкатель индикации ручника;
• 9-10 – кормовые габариты;
• 11 – температура внутри машины;
• 12-15 – размыкатели освещения внутреннего пространства машины;
• 16/17 – питание на приборы кормовой правой и передней левой двери соответственно;
• 18/19 – напряжение на задний правый и левый громкоговорители соответственно;
• 20 – силовая жила прикуривателя;
• 21 – ЭБН;
• 22 – контактная группа размыкателя цепи освещения грузового отсека;
• 23 – подогрев заднего ветрового стекла;
• 24 – лампа освещения багажного отсека;
• 25 – дополнительный стоп;
• 26 – силовая магистраль на электрический запор крышки багажного отделения;
• 27 – питание на подсветку тылового номера;
• А1-4 – масса;
• ХР1/3 – контроллер питания электропакета.

Малый жгут, расположенный в багажном отделении, имеет всего три клеммы:

• 1 – подача питания на осветители кормового ГОСномера;
• 2-3 – лампы освещения государственного номера;
• 4 – мотор блокировки крышки багажника.

Жгут выведен для подачи питания на оборудование водительской двери. Здесь присутствует вывод на панель клавиш, установленную в подлокотнике. Всего в связке шесть элементов:

• 1 – дополнительная клемма к кормовой части машины;
• 2 – магистраль на левый предохранитель;
• 3 – привод электроподъемника стекла;
• 4 – модуль управления подлокотника;
• 5 – привод блокировки двери;
• 6 – фишка управления зеркалом заднего вида.

Узел дублирует подачу напряжения от центральной консоли к клавишной панели пассажира, находящегося в правой части машины. Здесь выведено всего семь разъемов:

• 1 – продолжение основной магистрали на заднюю часть;
• 2 – клемма магистрали к правому переднему динамику;
• 3 – привод стеклоподъемника;
• 4 – кнопка электрического подъемника стекла;
• 5 – привод блокировки двери;
• 6 – управление положением зеркала заднего вида, а также подогрев стекла;
• 7 – продолжение магистрали на заднюю часть.

Читать далее: Жидкие подкрылки — преимущества применения Инструкция нанесения

Жгуты задних дверей

Схема проводки задних дверей имеет всего две клеммы. При этом сторона машины не имеет принципиального значения:

• 1 – продолжение магистрали;
• 2 – привод блокировки замка.

Особенности замены

Кратко о процедуре замены управляющего модуля на Калине 2:

Сначала производится демонтаж приборов с центральной консоли, в этом нет ничего трудного.
Затем выкручивается нижняя часть облицовки центральной консоли, накладка извлекается, вы получаете доступ к блоку предохранителей и реле.
Монтажный блок с предохранительными устройствами выкручивается, однако извлечь его не получится, поскольку он подключен проводами в натяжку. Можете его немного повернуть, чтобы он принял горизонтальное положение.
В образовавшуюся в результате поворота щель можно просунуть руку. Сделав это, вы сможете нащупать полку, на которой установлен ЦБКЭ. Чуть левее находится болт, с помощью которого этот модуль фиксируется — вам нужно выкрутить его.
После этого через верх, через щиток приборов, необходимо будет отсоединить два подключенных разъема

Выполнив эти действия, вы сможете осторожно демонтировать ЦБКЭ и извлечь его, немного отодвинув блок с предохранителями. При этом учтите, что сильно тянуть устройство не стоит, поскольку с другой стороны имеется еще два разъема, которые нужно будет отключить

Когда провода будут отключены, ЦБКЭ можно полностью демонтировать и заняться его ремонтом либо заменой.

распиновка, контроллер упраления электропакетом и схема

Практически все современные авто сегодня оснащаются электрическими стеклоподъемниками, позволяющими управлять открытием стекол одним нажатием кнопки. И российские Приоры в этом случае — не исключение. Управляющее устройство, при помощи которого осуществляется поднятие и опускание стекол, а также выполняются многие другие функции, зовется блок комфорта Приора. Подробнее о его устройстве, а также ремонте вы сможете узнать из этой статьи.

Описание блока управления электропакетом

Контроллер электропакета в Приоре представляет собой устройство, использующееся для контроля функциональности транспортного средства. Этот узел отвечает за работоспособность поворотников, электрических стеклоподъемников, освещения контрольного щитка, габаритов, туманок, подсветки в салоне, системы обогрева заднего стекла. Также это устройство обеспечивает нормальную работу фонарей заднего хода. Благодаря тому, что автомобиль оборудуется этим устройством, это делает его еще более практичным.

Местонахождение

Управляющее устройство на Приоре расположено над электронным блоком управления мотором, в нижней части центральной консоли, посредине. Подключение девайса в данном случае осуществляется при помощи двух разъемов — силового и информационного. Силовой выход используется для подачи напряжения в управляющий блок, а информационный — за выполнение функций девайса. Также следует отметить, что управляющий блок защищен от внешнего воздействия грязи и влаги.

В целом это устройство представляет собой схему, установленную в пластмассовый корпус. Непосредственно сама плата включает в себя 15 чипов, при этом каждый из них выполняет определенные функции. Это — вся электрическая часть авто, включая электрические стеклоподъемники, датчики открытых дверей и систему управления наружными электрозеркалами (автор видео — канал CompsMaster).

Условия эксплуатации

Для того, чтобы узел работал в нормальном режиме, должны быть соблюдены определенные условия:

• уровень температуры воздуха в салоне авто должен составлять от -45 до +40 градусов;
• уровень влажности воздуха в салоне должен быть не более 90%;
• параметр напряжения для нормальной работы должен варьироваться в районе 9-15 вольт;
• уровень атмосферного давления должен составлять до 800 мм рт.ст.

Как показывает практика, зачастую неисправности в работе данного устройства появляются в результате его перегрева или отсоединения проводов или контактов внутри конструкции. Если вы столкнулись с проблемой выхода из строя девайса, в первую очередь нужно произвести его визуальную диагностику. Вполне возможно, что причину можно будет обнаружить, только посмотрев на девайс.

Фотогалерея «Схема соединений и обозначение элементов платы контроллера»

Возможные неисправности и способы их устранения

Какие неисправности могут возникнуть в работе контроллера электропакета:

1. Отказ работы поворотников. В первую очередь нужно произвести диагностику исправности предохранителя, лампочек, а также подрулевого переключателя. Вполне возможно, что нарушен контакт в самом переключателе, проблема решается путем перепайки контактов или его замены. Если это не помогло и проблема действительно кроется в плате, то тут есть два варианта — либо ее перепайка в соответствии со схемой, либо замена. Обычно сначала производится пайка, а если она не помогла, то меняется сам контроллер.

Видео «Диагностика контроллера управления электропакетом»

Как в гаражных условиях произвести диагностику работоспособности контроллера электропакетом — смотрите на видео ниже (автор ролика — Вячеслав Кравченко).

Загрузка .

Виды совместимых стеклоподъемников

Из распространенных моделей на рынке запчастей — стеклоподъемник на Приору Форвард. Данная модель электрического подъемника выполнена в объединенной компоновке привода и собственно подъемного механизма реечного типа, компактно совмещенного с направляющей стекла. Подъемники этой модели характеризуются повышенной надежностью и простотой установки на Приору.

Гранат — вторая по популярности система. Под данным названием существует даже не единственная модель, а целое семейство, каждая модификация которого предназначена для конкретного автомобиля. Механизм также реечного типа, заслужил много хороших отзывов от автолюбителей. Для этого типа подъемников характерны бесперебойная работа, быстрая скорость подъема/опускания стекла, небольшая шумность.

Выше уже было сказано о доводчиках стекол. В комплектации люкс они имеются на всех дверях, однако их работа оставляет желать лучшего. Нужно прибегать к замене другими похожими устройствами. Одна из доступных альтернатив — система Мастер. Она позволяет автоматически поднимать стекла при включении противоугонной системы, да еще управлять ими в течение получаса с момента выключения зажигания. Само устройство выглядит как электронная плата с разъемами, подключаемая к штатной проводке Приоры.

Мастер стоит не очень дорого (от 700 рублей), а его установка никак не затрагивает обшивку дверей. Вся процедура заключается в снятии облицовок порогов задних дверей, отгибании шумоизоляции и подключении доводчика к разъему.

Для передних дверей Мастер по умолчанию будет поднимать и опускать стекла без зажигания, а на задние нужно устанавливать немного иную версию, под названием Мастер Плюс. Отличий в установке нет, главное не забыть перед началом работ отключить минус аккумулятора. Мастер имеет много других полезных функций, например, автоматически выключает магнитолу при постановке авто на охрану.

Точки подключения автосигнализации на Лада Приора 2011

Замок зажигания:+ 12V — коричневыйСтартер — красныйIGN — синий/чёрный

Приборка:Тахо сигнал — коричневый/красныйРучник — коричневый/синий (Подробнее см. Схема 1)

Разъём Х3 (См. рис 1) BCM:Концевик двери водителя — синий/чёрныйКонцевик правой передней двери — коричневыйКонцевики задних дверей — серый/красныйКонцевик багажника — жёлтый/красныйОткрытие багажника (слаботочный вход, можно без реле, доп. канал напрямую к сигнализации) — синий/красный

Разъём Х1 (См. рис 1) BCM:Повороты — синий, синий/чёрный

Ц.З. — коричневый; провод находится внутри водительской двери, в жгуте от блока кнопок. (Подробнее см. Схема 3)

Концевик капота — белый/чёрный; Разъём Х2-17 (Если используется датчик температуры двигателя, то по схеме 2)

Блок находится за панелью, возле педали газа. Для извлечения блока снять левую и правую панели, открутить две гайки на 10, слева и справа, крепления блока.

Подключение к центральному замку

При подключении ЦЗ (см. схема 3), если подключиться только к коричневому проводу в двери водителя, то будут закрываться все двери, а открываться только водительская. Для открытия остальных дверей, необходимо использовать в сигнализации провод для двух-шагового открывания ЦЗ, и подключиться по схеме ниже.

Открытие остальных дверей осуществляется вторым импульсом, реле К1. Так же срабатывают реле К2 и К3, они нужны для блокировки правых стеклоподъёмников. Если этого не сделать, то при открытии остальных дверей, будут приоткрываться правые стеклоподъёмники на 0,8 сек, т.е. от импульса открывания ЦЗ, вторым шагом. Блокировать стеклоподъёмники необходимо из-за особенности электросхемы дверей Приоры.

Если в комплектации нет стеклоподъёмников на задних дверях, то реле К3 ставить не нужно, и соответственно ячейка Х1-11, в разъёме Х1 не задействована. (Цвет провода Х1-11 не известен.) Если в комплектации нет стеклоподъёмников вообще, то не нужно использовать и реле К2.

Расположение в салоне контролера комфорта

Надо знать, что здесь имеются два варианта расположения этого устройства:

1. На первых моделях «Приоры» он под «бородой».
2. На последующих, слева от монтажного блока.

Когда появились эти автомобили, блок комфорта установили в районе электронного блока управления . То есть, под «бородой». Если открыть декоративную пластмассовую крышку, находящуюся у левой ноги пассажира, то будет виден управляющий блок «Приоры» с приданными реле. Прямо над ними располагается блок комфорта (электропакет).

На последующих автомобилях этот узел расположили несколько по-иному. У левой ноги водителя, при снятой крышке панели приборов под рулевым колесом, находится узел предохранителей и реле. Или — монтажный блок. И уже за ним, у стенки кузова смонтирован электропакет. Доступ к нему довольно затруднён.

Снятие блока комфорта на новых моделях

Если следовать технологической инструкции завода изготовителя, это очень сложный и трудоёмкий процесс. Достаточно сказать, что по этой схеме нужно частично демонтировать всю панель приборов «Приоры». Конечно, опытные слесаря этого не делают.Процесс происходит следующим образом. Снимается минусовая клемма аккумулятора.

После этого снять декоративную панель под рулём. Она закреплена снизу 3 пластиковыми поворотными запорами. Станет доступен монтажный блок. А вот теперь наиболее трудное. Понадобится ключ-колокольчик на 10. Это самый удобный вариант для этой работы.

Придётся лезть и нащупывать рукой. Как уже говорилось, контролёр электропакета прикручен за монтажным. Он ему перпендикулярен. Закреплён он двумя болтами с

головками на 10. Перед тем как их выкручивать, необходимо отсоединить три жгута проводки подключенные к блоку. Это несложно. И перепутать их при установке невозможно. У них разные варианты входа. После этого можно выворачивать крепёжные болты. Так как ушки на устройстве не замкнутые, а имеют свободный выход, один из болтов можно только отпустить на 3—4 оборота. И потом достать блок.

Точно так же установить и новый.

Замена на первых Приорах

Это, вообще, простая операция. Снимается щиток с нижней части «торпеды» со стороны пассажира. Контролёр комфорта прекрасно доступен. Аналогично выкрутить крепёж, и извлечь устройство. Заменить новым. Единственно, жгуты проводов находятся со стороны водителя. Но там так же легко снять боковую панель, крепящуюся 1 болтом.

Какие функции обеспечивает блок

Главное функциональное предназначение устройства – это контроль и управление электрикой в автомобиле. Некоторые важные функции, за которые отвечает блок:

• противотуманные фары, ближний свет, габаритные огни;
• освещение в салоне автомобиля;
• указатели поворотов;
• система электрических стеклоподъемников;
• работа, регулировка и обогрев боковых зеркал;
• противоугонная система;
• сигнализация;
• блокировка дверей;
• освещение багажника;
• подсветка панели приборов.

Частичный, а тем более полный выход из строя блока, доставляет существенные неприятности для любого автовладельца. Наибольшие проблемы, приносит отказ блока комфорта в условиях плотного городского движения.

Замена реле на блоке комфорта

Последовательность замены реле на блоке комфорта:

• Откройте заднюю крышку блока, для этого подожмите контакты разъемов, чтобы вытянуть плату.
• Прозвоните контакт и после обнаружения поломки, приступите к замене реле.
• Снимите с помощью канцелярского ножа антикоррозийный лак с контактов реле, которое подлежит замене.
• Смажьте флюсом контакты, и запаяйте паяльником.
• Уберите все олово с помощью специального отсоса олова, чтобы освободить подгоревшее реле от платы.
• Достаньте неисправное реле, вставьте новое и запаяйте его аккуратно.
• Уберите тряпочкой, смоченной в спирте, остатки флюса.
• Соберите блок комфорта в обратном порядке.
• Установите его в автомобиль.

Если блок комфорта был заменен, требуется «обучить» ключи, чтобы они распознавали машину. Эту процедуру обычно выполняют с помощью VCDS.

Ремонт блока комфорта приора 2

Мегаполис-Авто осуществляет гарантийное и после гарантийное сопровождение профессиональных противоугонных и охранных систем и «AlarmTrade».

Компания удостоена статуса «Лидер Отрасли 2014 года»

Новые статьи в разделе

Включение плафона освещения салона на автомобиле Лада-Веста по датчику движения.

Непродолжительные тесты предыдущей конструкции выявили небольшие (глюки) самопроизвольные срабатывания при солнечной погоде. Поэтому решили попробовать другой вариант, с емкостным датчиком. Изначальная чувствительность датчика в 10-15 мм конечно не устроила (чтобы включить плафон его приходится

Включение плафона освещения салона по датчику приближения. Лада Веста.

Кто-то сталкивался с неудобством включения плафона салона в темноте на Весте, или только мы? Найти эту кнопку на ощупь просто невозможно. Ну почему бы производителю автомобилей не сделать хотя бы подсветку этих кнопок!! Подсветки нет, попасть в кнопку проблематично, возникает вопрос — если

Использование поляризованного реле в автомобиле.

Материал от Максима с сайта: https://www.drive2.ru Итак очередная полезная доработка минимальной сложности.При частых и не очень длинных поездках в течение дня приходится каждый раз выходя из машинки отключать габариты и магнитолу, а возвратившись – включать все обратно. Вот и задумался над

Новые статьи в разделе

О неправомерности заявлений дилеров о снятии автомобиля с гарантии

Вопрос правомерности использования дилерами угроз о снятии с гарантии, обсуждался уже не один раз. Но ясности до сих пор в головах потребителей нет. Обсуждения вспыхивают иногда и на нашем канале «ютуб». Несколько выдержек из комментариев далее, а также информационное письмо компании ФЛИМ,

Можно ли устанавливать сигнализацию и другое оборудование не у официального дилера

В течение гарантийного срока АВТОВАЗ обязуется устранять неисправности, возникшие в процессе эксплуатации автомобиля, при условии соблюдения клиентом правил. На вопрос «Можно ли установить сигнализацию, парктроник, видеорегистратор, фаркоп, магнитолу и др. оборудование не у официального дилера с

Гранта — распиновка блока кузовной электроники и описание работы

Клиенты просят дать информацию по блоку кузовной электроники автомобилей Гранта и Калина 2.ЦЕНТРАЛЬНЫЙ БЛОК КУЗОВНОЙ ЭЛЕКТРОНИКИ (ЦБКЭ) – НАЗНАЧЕНИЕ, ФУНКЦИИ, ДИАГНОСТИКА (технологическая инструкция).1 НАЗНАЧЕНИЕБлок ЦБКЭ 21900-3840080-10/20 предназначен для выполнения следующих функций: —

Как отремонтировать блок управления электропакетом на Ладе-Приоре

«Лада-Приора» едет по городу. Вот перекрёсток. Нужный сигнал светофора. И совершается запланированный поворот. Рука водителя привычно нажала на подрулевой переключатель. Но мигания сигнальной лампы нет. Со всех сторон возмущённые гудки и крики. Повернул не подав сигнал! Водитель смущённо нажимает на кнопку аварийной сигнализации, чтобы остановиться и разобраться. Однако и здесь никакого отклика. Ага! Это, наверно, реле поворотов! Нужно поменять, и всё! Благо магазины автомобильных запчастей теперь повсюду. Но и здесь не всё так просто. Похоже, вышел из строя «электропакет» или как его ещё называют — блок комфорта «Приоры».

Основные функции выполняемые блоком управления электропакетом (блоком комфорта)

Фактически это устройство является многофункциональным компьютером управления. В его обязанности входит обеспечение работоспособности множества функций «Приоры»:

• Электрические стеклоподъёмники.
• Регулировка боковых зеркал.
• Поворотная и аварийная сигнализация.
• Противоугонная система.
• Блокировка дверей с дверного пульта водителя.
• Модуль освещения.

Столько опций, требуют точной работы контролёра комфорта «Приоры».

Расположение в салоне контролера комфорта

Надо знать, что здесь имеются два варианта расположения этого устройства:

1. На первых моделях «Приоры» он под «бородой».
2. На последующих, слева от монтажного блока.

Когда появились эти автомобили, блок комфорта установили в районе электронного блока управления. То есть, под «бородой». Если открыть декоративную пластмассовую крышку, находящуюся у левой ноги пассажира, то будет виден управляющий блок «Приоры» с приданными реле. Прямо над ними располагается блок комфорта (электропакет).

На последующих автомобилях этот узел расположили несколько по-иному. У левой ноги водителя, при снятой крышке панели приборов под рулевым колесом, находится узел предохранителей и реле. Или — монтажный блок. И уже за ним, у стенки кузова смонтирован электропакет. Доступ к нему довольно затруднён.

Снятие блока комфорта на новых моделях

Если следовать технологической инструкции завода изготовителя, это очень сложный и трудоёмкий процесс. Достаточно сказать, что по этой схеме нужно частично демонтировать всю панель приборов «Приоры». Конечно, опытные слесаря этого не делают.Процесс происходит следующим образом. Снимается минусовая клемма аккумулятора.

Внимание! Это необходимо делать при любых работах, связанных с электрооборудованием автомобиля. А особенно тех, которые управляются компьютером

После этого снять декоративную панель под рулём. Она закреплена снизу 3 пластиковыми поворотными запорами. Станет доступен монтажный блок. А вот теперь наиболее трудное. Понадобится ключ-колокольчик на 10. Это самый удобный вариант для этой работы.

Придётся лезть и нащупывать рукой. Как уже говорилось, контролёр электропакета прикручен за монтажным. Он ему перпендикулярен. Закреплён он двумя болтами с

головками на 10. Перед тем как их выкручивать, необходимо отсоединить три жгута проводки подключенные к блоку. Это несложно. И перепутать их при установке невозможно. У них разные варианты входа. После этого можно выворачивать крепёжные болты. Так как ушки на устройстве не замкнутые, а имеют свободный выход, один из болтов можно только отпустить на 3—4 оборота. И потом достать блок.

Важно! Узел выходит только в одном положении, и если не удалось его вытащить сразу, не стоит впадать в панику. Просто поворачивая его постепенно извлекать

Точно так же установить и новый.

Замена на первых Приорах

Это, вообще, простая операция. Снимается щиток с нижней части «торпеды» со стороны пассажира. Контролёр комфорта прекрасно доступен. Аналогично выкрутить крепёж, и извлечь устройство. Заменить новым. Единственно, жгуты проводов находятся со стороны водителя. Но там так же легко снять боковую панель, крепящуюся 1 болтом.

О ремонте блока комфорта

Это очень скользкий вопрос. Сразу стоит пояснить, обычному автолюбителю, даже нечего и пытаться это сделать. Для такой операции, нужно иметь под рукой как минимум профессиональный набор для пайки микросхем. А лучше — паяльную станцию. Никакая станция технического обслуживания не возьмётся за эту работу. Так что проще всё-таки заменить вышедший из строя узел на новый.

На приведённом ниже видео специалист проверяет исправность блока комфорта «Приоры».
