Схема предохранителей уаз патриот 2020 года
Содержание:
- Блоки предохранителей УАЗ Патриот
- Блок управления двигателем
- Блок предохранителей автомобиля УАЗ Патриот
- Назначение
- Какие узлы и агрегаты защищают предохранители
- Блоки разгрузочных и управляющих реле и предохранителей УАЗ Патриот и УАЗ Пикап 2018 года, назначение реле и предохранителей.
- Особенности конструкции
- 7.2. Блок предохранителей
Блоки предохранителей УАЗ Патриот
Наличие предохранителей цепи электрических приборов управления автомобиля УАЗ Патриот не является случайным. Ведь их отсутствие при первом замыкании цепи вызывало бы массу неприятностей, на устранение которых требовалось не только время, но и деньги
Всем известно предназначение этих устройств, поэтому уделим внимание расположению элементов и их назначению на внедорожнике
Назначение
Предохранитель отвечает за исправную работу электрической цепи и в случае наступления перегрузок или замыканий происходит перегорание плавкой ставки данной детали.
В случае перегорания одного элемента, водитель обнаруживает неисправность какой-либо электрической системы автомобиля. Поэтому чтобы устранить неисправность, следует первоначально проверить плавкую вставку, которая находится в специальном блоке внедорожника УАЗ Патриот.
Но кроме данных деталей, на внедорожнике имеются еще и реле, которые также уместились в монтажном устройстве.
Место нахождения в авто
Очень часто у автовладельцев возникает вопрос: где же находится блок предохранителей на УАЗ Патриот, и какая плавкая вставка за что отвечает? Именно об этом и поведает данный материал. Итак, на внедорожнике блок располагается в салоне с левой стороны рядом с левой коленкой водителя. В этом месте находится крышка, которая извлекается путем поворота фиксатора в сторону.
Сразу под декоративной крышкой можно найти реле и предохранители. Но это не единственный монтажный блок на внедорожнике, второй находится в подкапотном пространстве на левой части брызговика. Этот блок также закрыт пластиковой крышкой, снять которую можно путем отжатия фиксирующего устройства. Итак, рассмотрим за какие же, узлы отвечают предохранители в салоне и под капотом.
Салонный блок
Хотите уменьшить расход вашего Патриота? Для этого прочитайте…

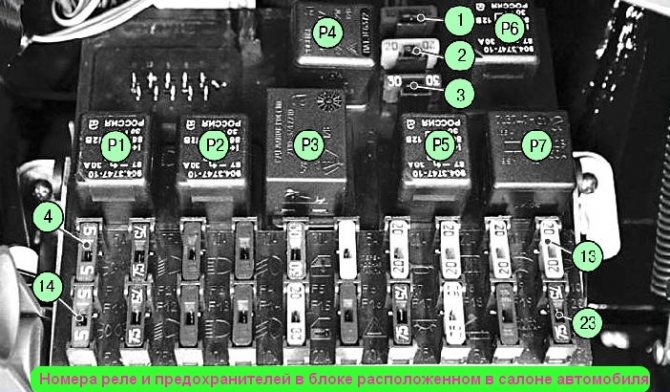

Чтобы визуально представлять себе расположение данных деталей, ниже представлена схема с нумерацией, с помощью которой рассмотрим назначение не только плавких вставок, но и реле.
Схема предохранителей УАЗ Патриот в салоне
Итак, данная схема позволяет подробно рассмотреть, где находится какой элемент и за что он отвечает. Для удобства рассмотрения, информация представлена в табличном виде.
1 | 10 | Незадействованный элемент №1 |
2 | 20 | №2 |
3 | 30 | №3 |
4 | 5 | Габаритные огни и освещение приборной панели |
5 | 7,5 | Ближний свет правой фары |
6 | 10 | Дальний свет правой фары |
7 | 10 | ПТФ правая фара |
8 | 30 | Привод люка и стеклоподъемников дверей |
9 | 15 | Розетка на 12 В |
10 | 20 | Звуковой сигнал и электрический привод боковых зеркал |
11 | 20 | Подогрев заднего стекла |
12 | 20 | Омыватель и очиститель стекол |
13 | 20 | №4 |
14 | 5 | Габаритные огни и освещение номерного знака |
15 | 7,5 | Ближний свет левой фары |
16 | 10 | Дальний свет левой фары и лампа включения света |
17 | 10 | ПТФ левая фара |
18 | 20 | Привод блокирования дверей |
19 | 10 | Поворотные указатели и аварийка |
20 | 7,5 | Осветители салона, подкапотного пространства и стоп-сигнал |
21 | 25 | Прикуриватель и привод отопителя |
22 | 10 | Свет заднего хода |
23 | 7,5 | Задние ПТФ |
Подкапотный дополнительный блок

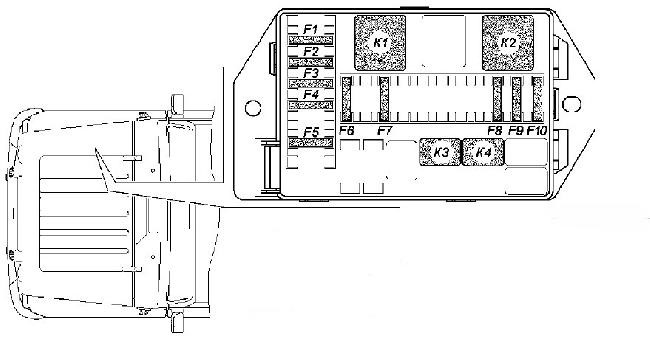

Аналогичным образом для начала имеется схема расположения предохранителей в подкапотном пространстве, которые отвечают за работу таких цепей.
Схема элементов на монтажном устройстве в подкапотном пространстве
1 | 30 | Цепь питания вентилятора №1 |
2 | 20 | Цепь питания стартера |
3 | 20 | Цепь питания бензонасоса |
4 | 5 | Приборы |
5 | 25 | ABS |
6 | 30 | Цепь питания вентилятора №2 |
7 | 10 | Цепь питания реле управления мотором |
8 | 10 | ABS |
9 | 40 | ABS |
10 | 80 | Питание монтажного блока |
В случае, когда отсутствует питание вентилятора охлаждения, потребуется первоначально убедиться в исправности плавких вставок и реле, так как зачастую причиной отсутствия напряжения является их неисправность. Рассмотрим также предназначение реле, установленных в монтажном устройстве подкапотного пространства:
- Р1 — стартера;
- Р2 — временное реле стеклоомывателя заднего стекла;
- Р3 — блок заслонки рециркуляции;
- Р4 — вентилятора №1;
- Р5 — вентилятора №2;
- Р6 — компрессора;
- Р7 — бензонасоса;
- Р8 — звуковая сигнализация;
- Р9 — управление мотором;
- Р10 — кондиционера.
В зависимости от комплектации автомобиля часть данных реле может отсутствовать, как показано на схеме.
Данный материал позволяет быстро выяснить назначение плавких предохранителей монтажного блока, что зачастую необходимо, когда не работает тот или иной узел на внедорожнике УАЗ Патриот. Поэтому теперь вы сможете быстро и без проблем отыскать неисправность и устранить ее, главное, чтобы в бардачке всегда имелся комплект запасных плавких изделий для монтажного блока.
Блок управления двигателем
Электрическая схема блока управления двигателем УАЗ Патриот выпуска с 2012 года изображена на Рис 1. Он выполнен по стандарту Евро 4. В некоторых автомобилях применена немного видоизмененная схема с четырьмя катушками зажигания.

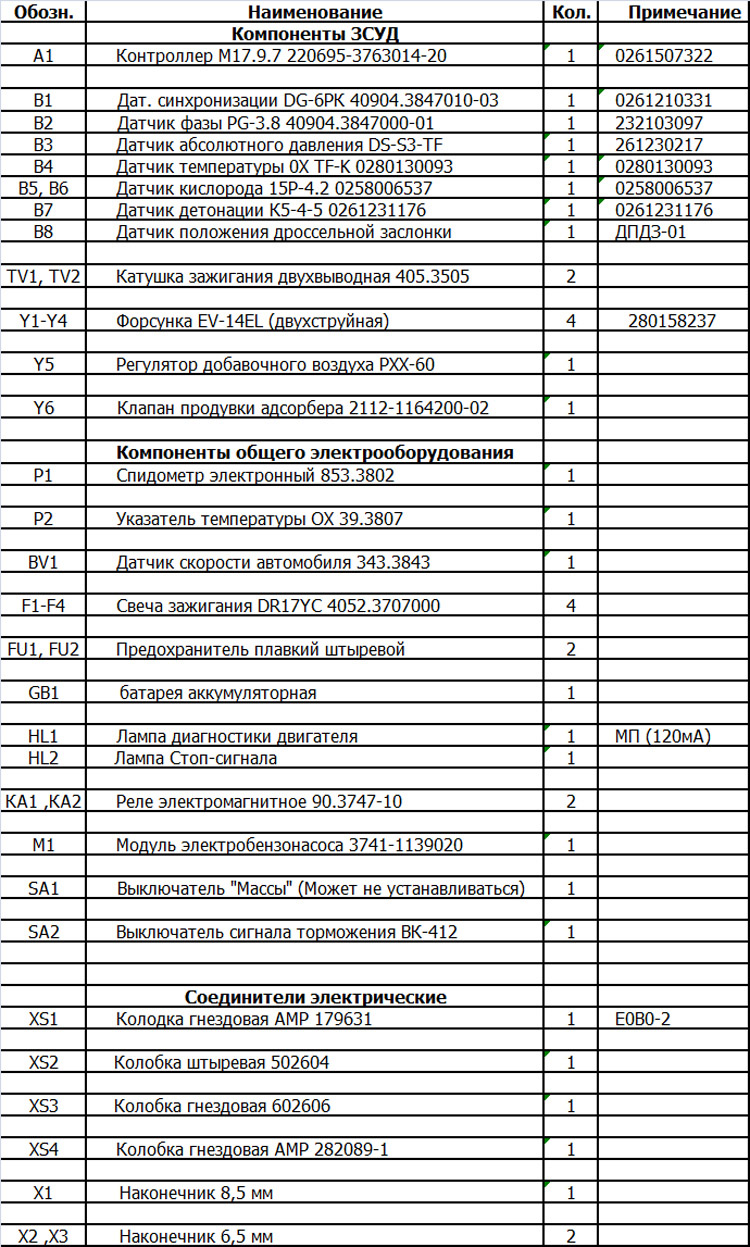

Расшифровка элементов блока приведена в таблице на Рис.2
В приведенной выше заводской спецификации узлов применена несколько непривычная военно-промышленная терминология. Например, датчик коленвала именуется датчиком синхронизации, датчик распредвала – датчиком фазы, регулятор холостого хода – регулятором добавочного воздуха. Суть выполняемых функций от этого не меняется. Очень полезное дополнение – наличие стандартного OBDII разъема для проведения диагностических работ. Не все универсальные диагностические сканеры могут читать полностью ошибки УАЗ Патриот, но ошибки двигателя в OBDII режиме может продиагностировать любой простейший автосканер. Распиновка (расположение и нумерация выводов) блока управления имеет вид Рис. 3 :
Наиболее проблемные узлы системы управления двигателем УАЗ Патриот, как и в других автомобилях, являются:
- катушки зажигания;
- регулятор холостого хода;
- датчик синхронизации;
- бензонасос.
Учитывая жесткие условия эксплуатации автомобиля, следует своевременно (лучше с удвоенной частотой) производить регламентные работы, связанные с эксплуатацией этих узлов, а именно:
- производить очистку свечей и зон высоковольтных сигналов зажигания, в том числе и корпуса катушек зажигания для уменьшения вероятности пробоя;
- очищать зону дроссельной заслонки от пыли, регулярно менять воздушный фильтр;
- следить, чтобы в бензобак не попадала пыль и грязь, раз в год производить его очистку от осевшей грязи и примесей;
- производить очистку электропроводки от грязи, пыли, масляных затеканий.
Электросхема блока ABS/ESP УАЗ Патриот выпуска с 2012 года приведена на Рис.4
В условиях скользких дорожных покрытий блок ABS и ESP значительно увеличивает устойчивость автомобиля, следовательно, безопасность движения. Наиболее частая причина отказа системы ABS – обрыв электропроводки соединения с датчиками колес (FL front left – передний левый, FR – передний правый, RL и RR – передний левый и передний правый соответственно). В этом случае их необходимо «прозвонить» мультиметром до блока ABS в соответствии со схемой.
Блок предохранителей автомобиля УАЗ Патриот
Блок предохранителей автомобиля УАЗ Патриот 316300 с 2005 года выпуска
Монтажный блок предохранителей: К2 — реле-прерыватель стеклоочистителя; К3 — реле-прерыватель указателей
поворота; К4 — реле включения ближнего света фар; К5 — реле включения дальнего света фар; К6 — дополнительное (разгрузочное) реле; К7 — реле включения обогрева заднего стекла; К8 — реле включения противотуманных
фар; F1-F23 — плавкие предохранители (см. таблицу)
Блок реле и предохранителей: К1 — реле стартера; К2 — реле времени стеклоомывателя двери задка; К3 —
реле электровентилятора системы охлаждения двигателя; К4 — реле звуковых сигналов; К5 — реле электробензонасоса; К6 — реле КМПСУД; F1-F5 — плавкие предохранители (см. таблицу).
Цепи, защищаемые плавкими предохранителями:
Обозначение | Сила тока, А | Защищаемые цепи |
---|---|---|
Монтажный блок | ||
F1 | 5 | Освещение приборов, габаритные огни левого борта |
F2 | 7,5 | Ближний свет правой фары |
F3 | 10 | Дальний свет правой фары |
F4 | 10 | Правая противотуманная фара |
F5 | 30 | Система электростеклоподъемников дверей, электропривод люка |
F6 | 15 | Штепсельная розетка переносной лампы |
F7 | 20 | Звуковой сигнал, электропривод зеркал |
F8 | 20 | Элемент обогрева заднего стекла |
F9 | 20 | Очистители и смыватели стекол |
F10 | 20 | Резерв |
F11 | 5 | Габаритные огни правого борта, освещение номерного знака |
F12 | 7,5 | Ближний свет левой фары |
F13 | 10 | Дальний свет левой фары и сигнализатор дальнего света фар |
F14 | 10 | Левая противотуманная фара |
F15 | 20 | Система электроблокировки замков дверей |
F16 | 10 | Аварийная сигнализация и указатели поворотов |
F17 | 7,5 | Плафоны освещения, подкапотная лампа, выключатель сигнала торможения |
F18 | 25 | Отопитель, прикуриватель, выключатель обогрева заднего стекла |
F19 | 10 | Комбинация приборов, выключатель света заднего хода |
F20 | 7,5 | Задние противотуманные огни |
F21 | 10 | Запасной предохранитель |
F22 | 20 | Запасной предохранитель |
F23 | 30 | Запасной предохранитель |
Блок реле и предохранителей | ||
F1 | 10 | Силовая цепь реле электробензонасоса |
F2 | 20 | Силовая цепь реле КМПСУД |
F3 | 20 | Силовая цепь реле стартера |
F4 | 25 | Силовая цепь реле вентилятора |
F5 | 80 (90) | Питание монтажного блока |
Блок предохранителей автомобиля УАЗ Патриот 316300 с 2007 года выпуска
Монтажный блок предохранителе: К2 — реле-прерыватель стеклоочистителя; К3 — реле-прерыватель указателей поворота; К4 — реле включения ближнего света фар; К5 — реле включения дальнего света фар; К6 — дополнительное (разгрузочное) реле; К7 — реле включения обогрева заднего стекла; К8 — реле включения противотуманных
фар; F1-F23 — плавкие предохранители (см. таблицу)
Главный блок реле и предохранителей: К1 — реле стартера; К2 — реле времени стеклоомывателя двери задка; К3 —
реле звуковых сигналов; К4 — реле КМПСУД; К5 — реле электробензонасоса; К6 — реле электровентилятора; К7 — реле электровентилятора; F1-F10 — плавкие предохранители (см. таблицу)
Вспомогательный блок реле и предохранителей: К1 — реле включения вентилятора отопителя салона; К2 — реле 1 заслонки рециркуляции; К3 — реле 2 заслонки рециркуляции; К4 — реле муфты компрессора; К5 — реле вентилятора 1; К6 — реле вентилятора 2; F1-F3 — плавкие предохранители (см. таблицу)
Цепи, защищаемые плавкими предохранителями:
Обозначение | Сила тока, А | Защищаемые цепи |
---|---|---|
Монтажный блок | ||
F1 | 5 | Освещение выключателей и органов управления, габаритные огни левого борта |
F2 | 7,5 | Ближний свет правой фары |
F3 | 10 | Дальний свет правой фары |
F4 | 10 | Правая противотуманная фара |
F5 | 30 | Система электростеклоподъемников дверей, электропривод люка |
F6 | 15 | Штепсельная розетка переносной лампы |
F7 | 20 | Звуковые сигналы, электропривод зеркал |
F8 | Обогрева заднего стекла, наружных зеркал МУС | |
F9 | 20 | Очистители и смыватели стекол, дополнительный отопитель салона |
F10 | 20 | Прикуриватель |
F11 | 5 | Габаритные огни правого борта, освещение номерного знака |
F12 | 7,5 | Ближний свет левой фары |
F13 | 10 | Дальний свет левой фары и сигнализатор дальнего света фар |
F14 | 10 | Левая противотуманная фара |
F15 | 20 | Система электроблокировки замков дверей |
F16 | 10 | Аварийная сигнализация и указатели поворота |
F17 | 7,5 | Плафоны освещения, выключатель сигнала торможения |
F18 | 25 | Отопитель, выключатель обогрева заднего стекла и наружных зеркал |
F19 | 10 | Комбинация приборов, выключатель света заднего хода |
F20 | 7,5 | Задние противотуманные огни |
F21-23 | 10; 20; 30 | Запасные предохранители |
Блок реле и предохранителей | ||
F1 | 30 | Силовая цепь реле вентилятора |
F2 | 25 | Антиблокировочна¤ система (АБС) |
F3 | 5 | Приборы |
F4 | 10 | Силовая цепь реле электробензонасоса |
F5 | 20 | Силовая цепь реле стартера |
F6 | 30 | Силовая цепь реле вентилятора |
F7 | 20 | Силова¤ цепь реле КМПСУД |
F8 | 10 | Антиблокировочна¤ система (АБС) |
F9 | 80 (90) | Питание монтажного блока |
F10 | 40 | Антиблокировочна¤ система (АБС) |
Реле и предохранители | ||
F1 | 7,5 | Муфта компрессора кондиционера |
F2, F3 | 30 | Вентилятор 1, вентилятор 2 |
Назначение
Блок предохранителей форд фокус 2 Предохранитель отвечает за исправную работу электрической цепи и в случае наступления перегрузок или замыканий происходит перегорание плавкой ставки данной детали. В случае перегорания одного элемента, водитель обнаруживает неисправность какой-либо электрической системы автомобиля. Поэтому чтобы устранить неисправность, следует первоначально проверить плавкую вставку, которая находится в специальном блоке внедорожника УАЗ Патриот. Но кроме данных деталей, на внедорожнике имеются еще и реле, которые также уместились в монтажном устройстве.
Место нахождения в авто
Очень часто у автовладельцев возникает вопрос: где же находится блок предохранителей на УАЗ Патриот, и какая плавкая вставка за что отвечает? Именно об этом и поведает данный материал. Итак, на внедорожнике блок располагается в салоне с левой стороны рядом с левой коленкой водителя. В этом месте находится крышка, которая извлекается путем поворота фиксатора в сторону. Сразу под декоративной крышкой можно найти реле и предохранители. Но это не единственный монтажный блок на внедорожнике, второй находится в подкапотном пространстве на левой части брызговика. Этот блок также закрыт пластиковой крышкой, снять которую можно путем отжатия фиксирующего устройства. Итак, рассмотрим за какие же, узлы отвечают предохранители в салоне и под капотом.
Салонный блок
Чтобы визуально представлять себе расположение данных деталей, ниже представлена схема с нумерацией, с помощью которой рассмотрим назначение не только плавких вставок, но и реле.
Схема предохранителей УАЗ Патриот в салоне
Итак, данная схема позволяет подробно рассмотреть, где находится какой элемент и за что он отвечает. Для удобства рассмотрения, информация представлена в табличном виде.
№ устройства | Сила тока, А | Предназначение |
1 | 10 | Незадействованный элемент №1 |
2 | 20 | №2 |
3 | 30 | №3 |
4 | 5 | Габаритные огни и освещение приборной панели |
5 | 7,5 | Ближний свет правой фары |
6 | 10 | Дальний свет правой фары |
7 | 10 | ПТФ правая фара |
8 | 30 | Привод люка и стеклоподъемников дверей |
9 | 15 | Розетка на 12 В |
10 | 20 | Звуковой сигнал и электрический привод боковых зеркал |
11 | 20 | Подогрев заднего стекла |
12 | 20 | Омыватель и очиститель стекол |
13 | 20 | №4 |
14 | 5 | Габаритные огни и освещение номерного знака |
15 | 7,5 | Ближний свет левой фары |
16 | 10 | Дальний свет левой фары и лампа включения света |
17 | 10 | ПТФ левая фара |
18 | 20 | Привод блокирования дверей |
19 | 10 | Поворотные указатели и аварийка |
20 | 7,5 | Осветители салона, подкапотного пространства и стоп-сигнал |
21 | 25 | Прикуриватель и привод отопителя |
22 | 10 | Свет заднего хода |
23 | 7,5 | Задние ПТФ |
Подкапотный дополнительный блок
Аналогичным образом для начала имеется схема расположения предохранителей в подкапотном пространстве, которые отвечают за работу таких цепей.
Схема элементов на монтажном устройстве в подкапотном пространстве
№ элемента | Сила тока, А | Предназначение |
1 | 30 | Цепь питания вентилятора №1 |
2 | 20 | Цепь питания стартера |
3 | 20 | Цепь питания бензонасоса |
4 | 5 | Приборы |
5 | 25 | ABS |
6 | 30 | Цепь питания вентилятора №2 |
7 | 10 | Цепь питания реле управления мотором |
8 | 10 | ABS |
9 | 40 | ABS |
10 | 80 | Питание монтажного блока |
В случае, когда отсутствует питание вентилятора охлаждения, потребуется первоначально убедиться в исправности плавких вставок и реле, так как зачастую причиной отсутствия напряжения является их неисправность. Рассмотрим также предназначение реле, установленных в монтажном устройстве подкапотного пространства:
- Р1 — стартера;
- Р2 — временное реле стеклоомывателя заднего стекла;
- Р3 — блок заслонки рециркуляции;
- Р4 — вентилятора №1;
- Р5 — вентилятора №2;
- Р6 — компрессора;
- Р7 — бензонасоса;
- Р8 — звуковая сигнализация;
- Р9 — управление мотором;
- Р10 — кондиционера.
В зависимости от комплектации автомобиля часть данных реле может отсутствовать, как показано на схеме.
Данный материал позволяет быстро выяснить назначение плавких предохранителей монтажного блока, что зачастую необходимо, когда не работает тот или иной узел на внедорожнике УАЗ Патриот. Поэтому теперь вы сможете быстро и без проблем отыскать неисправность и устранить ее, главное, чтобы в бардачке всегда имелся комплект запасных плавких изделий для монтажного блока.
Какие узлы и агрегаты защищают предохранители
Монтажный блок предохранителей на УАЗ Хантер обеспечивает надежную защиту следующих узлов:
- Габаритные огни и основное освещение автомобиля.
- Работа поворотных указателей.
- Прикуриватель.
- Звуковое сопровождение (клаксон).
- Работу стеклоочистителей.
- Внутреннее освещение салона авто.
- Стоп-сигналы.
- Отопительная система машины.
- Аудиосистема и радиооборудование.
- Насос отопительной системы.
- Подсветка и работа приборов на панели.
- Резервное оборудование.
Автомобиль УАЗ Хантер оснащен предохранителями различных узлов, выведенных на блок в салон автомобиля. Но есть еще два реле, которые располагаются под капотом автомобиля:
От корректной работы этих реле зависит работоспособность силового агрегата, поскольку через главное питание распределяется ко всем электрическим узлам автомобиля и датчикам напряжением 12В, а реле бензонасоса подает энергию к топливному насосу и датчику кислорода.
По внешнему виду оба реле совершенно идентичны, даже каталожный номер один и тот же. Установлены они с правой стороны от усилителя тормозов на щитке над мотором авто.
Отличить реле между собой можно по проводам, подходящим к ним. К реле главного ЭБУ подходят провода с сечением большим, чем к электробензанососа. Возле них устанавливаются две плавких вставки предохранителя. Они имеют форму ножа. Один, красного цвета обеспечивает работу электроцепи ЭБУ от системы зажигания, другой – желтый, защищает цепи от аккумуляторной батареи, бензонасоса и датчика кислорода.
Место установки двух реле выбрано удачно в плане обслуживания, но именно в этом месте на них попадает стекающая вода после дождя и конденсат. Поэтому их необходимо периодически, не менее одного раза в год, снимать и выполнять зачистку контактов от коррозии.
Автомобили УАЗ Хантер с дизельными моторами, дополнительно оснащаются блоком реле и предохранителей, как показано на схеме.
Исправная работа предохранителей является важной составляющей всего организма автотранспортного средства. Выход из строя или некорректная работа хотя бы одного из них позволяет своевременно определить надвигающуюся опасность и устранить неисправность
Это способствует продлению срока эксплуатации отдельных узлов и автомобиля в целом, а также повышает безопасность водителя, пассажиров внутри авто и других участников дорожного движения.
Блоки разгрузочных и управляющих реле и предохранителей УАЗ Патриот и УАЗ Пикап 2018 года, назначение реле и предохранителей.
Блок разгрузочных и управляющих реле и предохранителей в салоне УАЗ Патриот и УАЗ Пикап 2018 года выпуска, расположен под крышкой на панели приборов слева от рулевой колонки. Схема расположения разгрузочных и управляющих реле и предохранителей находиться на внутренней стороне крышки блока.
Для доступа к блоку разгрузочных и управляющих реле и предохранителей необходимо:
— Вывести из зацепления две защелки с оборотной стороны крышки блока, расположенные в нижней ее части. — Поочередно расфиксировать пять клипс, расположенные по периметру крышки, прикладывая усилие в горизонтальной плоскости. В противоположном от движения автомобиля направлений
— Осторожно снять крышку не прикладывая чрезмерных усилий
Блок разгрузочных и управляющих реле и предохранителей под капотом УАЗ Патриот и УАЗ Пикап 2018 года выпуска, расположен на левой надставке брызговика автомобиля. Схема расположения разгрузочных и управляющих реле и предохранителей находится на внутренней стороне крышки блока. Для доступа к реле и предохранителям блока реле необходимо снять крышку блока.
Блок разгрузочных и управляющих реле и предохранителей в салоне УАЗ Патриот и УАЗ Пикап.
Назначение реле.
R1 — реле включения противотуманных фар. R2 — реле включения дальнего света фар. R3 — реле дополнительного отопителя салона. R4 — не устанавливается. R5 — реле включения ближнего света фар. R6 — реле компрессора кондиционера. R7 — реле включения обогрева стекла двери задка и зеркал. R8 — прерыватель стеклоочистителя. R9 — дополнительное (разгрузочное) реле. R10 — реле обогрева ветрового стекла. R11 — реле блокировки дифференциала заднего моста. R12 — реле времени обогрева ветрового стекла.
Электрические цепи, защищаемые плавкими предохранителями.
F1 — 10А — Раздаточная коробка «Dymos», кл. 15. F2 — 15А — Розетка салона. F3 — 10А — Компрессор кондиционера. F4 — 30А — Блок управления электропакетом, кл.30. F5 — 7.5А — Выключатель сигнала торможения, плафоны освещения салона, плафон освещения вещевого ящика, плафон освещения багажного отделения. F6 — 40А — Система отопления и кондиционирования, выключатель обогрева двери задка и зеркал. F7 — 10А — Противотуманная фара левая. F8 — 10А — Противотуманная фара правая. F9 — 30А — Переключатель стекпоочистителей, стеклоочиститель, блок переключателей водителя, блок переключателей задних пассажиров, отопитель кузова задний. F10 — 20А — Обогрев стекла двери задка, зеркал, МУС. F11 — Не устанавливается, резерв. F12 — 20А — Прикуриватель, розетка в багажном отделении. F13 — 30А — Раздаточная коробка «Dymos», кл. 30. F14 — 10А — Стеклоподъемники (модуль двери водителя). F15 — 5А — Кл. 34 комбинации приборов, выключатель заднего хода, кл. 1 датчика скорости, кл. 2 выключателя аварийной сигнализации.
F16 — 15А — Подушка безопасности. F17 — 10А — Медиасистема. F18 — 15А — Блокировка дифференциала. F19 — 10А — Дальний свет фар левый. F20 — 10А — Дальний свет фар правый. F21 — 7.5А — Ближний свет фар левый. F22 — 7,5А — Ближний свет фар правый. F23 — 5А — Габаритный огонь правый. F24 — 5А — Габаритный огонь левый. F25 — 60А — Обогрев ветрового стекла. F26 — 10А — Резерв. F27 — 10А — Резерв. F28 — 30А — Резерв. F29 — 40А — Резерв. F30 — 20А — Резерв.
Блок разгрузочных и управляющих реле и предохранителей под капотом УАЗ Патриот и УАЗ Пикап.
Назначение реле.
R1 — реле стартера. R2, R7 — не устанавливаются. R3 — реле подогревателя. R4 — реле подогревателя. R5 — реле звукового сигнала. R6 — реле КМПСУД. R8 — реле электровентилятора. R9 — реле электробензонасоса. R10 — реле электровентилятора.
Электрические цепи, защищаемые плавкими предохранителями.
F1 — 15А — Звуковой сигнал. F2 — Не устанавливается, резерв. F3 — 30А — Электровентилятор 2. F4 — 25А — АБС (ESP). F5 — 5А — Приборы. F6 — 20А — Электробензонасос. F7 — 20А — Стартер. F8 — 30А — Электровентилятор 1. F9 — 10А — КМПСУД. F10 — 10А — АБС (ESP). F11 — 20А — Подогреватель. F12 — 5А — Подогреватель. F13 — 25А — Подогреватель. F14 — Не устанавливается, резерв. F15 — Не устанавливается, резерв. F16 — Не устанавливается, резерв. F17 — 60А — Монтажный блок. F18 — 40А — АБС (ESP). F19 — 60А — Монтажный блок.
Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. При снятии реле и предохранителей не допускается применять металлические предметы. Не допускается применять предохранители, не предусмотренные конструкцией.
Особенности конструкции
УАЗ Патриот с завода оснащается моделями стартера от двух и «Bosch». Принципиально эти модели конструктивно ничем не отличаются, разницу можно заметить только в качестве исполнения изделий. Обе модели представляют из себя электродвигатель постоянного тока с электромагнитным возбуждением. Вверху корпуса располагается реле втягивания с двумя типами обмоток: тяговой и удерживающей.
На Патриоте мотор ЗМЗ 409 обычно оснащается стартером «AZE 2517» или «БАТЭ» (5112). Работает это так: в момент запуска двигателя втягивающее реле срабатывает первым и входит в зацепление с венцом маховика, на котором расположено множество зубьев. После этого, в работу подключается и сам стартер, благодаря чему осуществляется вращение маховика, как результат — пуск мотора.
Нередко случаются ситуации, когда при повороте ключа в замке зажигания ничего не происходит, то есть стартер не крутит. Как быть в этой ситуации?
Причины поломки
Основными причинами, из-за которых не крутит стартер на УАЗ Патриоте, могут быть:
- Севший аккумулятор. Количество энергии, потребляемой при запуске мотора, зависит от многих факторов: температура окружающего воздуха, вязкость моторного масла, объем двигателя. Зимой пусковой ток может достигать значений 300 Ампер!
- Возможно повреждение или окисление контактов на самом устройстве. Стоит также проверить провода, идущие от аккумулятора к стартеру.
- Неисправность в электрической части автомобиля. Это могут быть проблемы в проводке, предохранителе, реле или замке зажигания. Данные причины возникают редко.
Схема устройства
Первые два пункта проверить самому — не составит особого труда. А для более углубленной диагностики может потребоваться помощь специалиста. Если получилось так, что по результатам диагностики все в порядке — тогда проблема может быть в том, что стартер просто отслужил свое и его пора менять. Хотя само изделие не имеет четких эксплуатационных границ, в зависимости от интенсивности использования срок его службы может сокращаться.
Демонтаж изделия
Стартер располагается за правым колесом в районе раздаточной коробки, головки болтов находятся ближе к двигателю и расположены один над другим. Болты крепления стартера являются частью болтов крепления колокола коробки и их шляпки смотрят в сторону задка машины. Подлезть сверху не получится никакими ключами, поэтому придется лезть в яму. Для того, чтобы снять стартер на УАЗ Патриот вам потребуются следующие инструменты:
- Отвертка плоская и крестовая.
- Гаечные ключи на 14, 13 и 8. При откручивании болтов крепления (2 болта) удобнее использовать головку с трещеткой.
- Съемник стопорных колец (если планируется полная разборка).
Перед снятием необходимо полностью обесточить автомобиль, отсоединив минусовую клемму аккумулятора. Далее, необходимо проделать следующие действия:
- Оттянуть резиновый чехол и открутить гайку, которая выполняет роль клеммы питания втягивающего реле. Снять клемму со шпильки.
- Отвернуть гайку крепления клеммы плюс питания стартера.
- Отвернуть нижний и верхний болт крепления устройства. Для откручивания верхнего болта придется использовать «трещетку», обычным ключом к нему не подобраться.
Установка изделия осуществляется в порядке, обратном снятию.
Надо ли менять?
Если стартер поломался — не спешите его сразу выкидывать. Для начала нужно проверить исправность втягивающего реле, проблема может быть в окислении контактов, тогда их достаточно просто почистить. Для проверки втягивающего подсоедините напрямую клеммы «+» и «—» аккумулятора к втягивающему реле так, как показано не рисунке:
Обязательно отсоедините белый провод от контактного болта
Если замкнуть цепь — якорь втягивающего реле должен заменто втянуться. Если этого не происходит, придется заменить втягивающее реле на исправное, оно является составной частью стартера и может меняться отдельно. Для замены втягивающего открутите два болта крепления с торцевой части устройства.
7.2. Блок предохранителей
ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||
|
Таблица 7.1. Цепи, защищаемые
плавкими предохранителями
№ предохранителя | Приборы защищаемой цепи | Сила тока, А |
Левый блок | ||
1 | Резерв | 25 |
2 | Правая фара (дальний свет) | 15 |
3 | Левая фара (дальний свет), контрольная лампа включения дальнего света фар |
15 |
4 | Правая фара (ближний свет), электрокорректор | 10 |
5 | Левая фара (ближний свет) | 10 |
6 | Реле электровентилятора (двигатель ЗМЗ-4062), реле обогрева сидений, реле контрольной лампы стояночного тормоза, жиклеры омывателей стекол |
10 |
7 | Резерв | 20 |
8 | Прикуриватель, звуковые сигналы, реле звуковых сигналов | 20 |
9 | Задние противотуманные фонари | 15 |
10 | Радиоприемник | 10 |
11 | Блок системы управления двигателем | 5 |
12 | Лампа освещения вещевого ящика, плафон освещения салона, подкапотная лампа | 15 |
13 | Стеклоочиститель, реле омывателей фар | 10 |
Правый блок | ||
1 | Передние противотуманные фары, задние противотуманные фонари | 25 |
2 | Отопитель, обогрев заднего стекла, реле обогрева заднего стекла, дополнительный отопитель |
15 |
3 | Фонари заднего хода, приборы, датчик спидометра | 15 |
4 | Лампа стоп-сигнала, розетка переносной лампы | 10 |
5 | Контрольная лампа аварийной сигнализации | 10 |
6 | Левая фара (габаритный свет), реле противотуманных фар, контрольная лампа габаритных огней |
10 |
7 | Обогрев заднего стекла, плафоны, фара-искатель | 20 |
8 | Резерв | 20 |
9 | Электрический бензонасос (двигатель ЗМЗ-4062) | 15 |
10 | Блок системы управления двигателем (двигатель ЗМЗ-4062) или блок ЭПХХ (двигатели ЗМЗ-402, ЗМЗ-4021) |
10 |
11 | Указатели поворота, боковые повторители, прерыватель, контрольная лампа указателей поворота |
5 |
12 | Обогрев сидений | 15 |
13 | Правая фара (габаритный свет), реле очистителя фар, лампа освещения багажного отделения, лампы освещения номерного знака, лампы освещения приборов, лампа освещения прикуривателя, фонарь медицинского знака |
10 |
