Расположение предохранителей на схеме для ваз 2110, 2111, 2112

Схема электропроводки ВАЗ-2103: Предохранители

Схема электропроводки ВАЗ-2103: Предохранители

1 (16А) Звуковых сигналов. — Плафонов освещения салона. — Патрона подключения переносной лампы. — Прикуривателя. — Фонарей сигнализации открытых передних дверей. — Часов. — Ламп стоп-сигнала. 2 (8А) Стеклоочистителя. — Электровентилятора отопителя.3 (8А) Левой фары (дальний свет) и контрольная лампа включения дальнего света фар.4 (8А) Правые фары (дальний свет)5 (8А) Левые фары (ближний свет)6 (8А) Правые фары (ближний свет)7 (8А) Левого подфарника (габаритный свет). — Контрольной лампы включения габаритного света. — Правого заднего фонаря (габаритный свет). — Левой лампы освещения номерного знака. — Лампы освещения багажника. — Лампы освещения приборов. — Фонаря заднего хода.8 (8А) Правого подфарника (габаритный свет). — Левого заднего фонаря (габаритный свет). — Лампы освещения гнезда прикуривателя. — Подкапотной лампы. — Правой лампы освещения номерного знака.

9/1 (8А) Указателя давления масла. — Контрольной лампой недостаточного давления масла. — Указателя уровня топлива с контрольной лампы резерва топлива. — Указателя температуры жидкости в системе охлаждения двигателя. — Контрольной лампы включения стояночного тормоза и недостаточного уровня жидкости в бачке гидропривода тормозов.9/2 (8А) Указатели поворота и соответствующей контрольной лампы. — Лампы освещения вещевого ящика. — Контрольной лампы заряда аккумуляторной батареи. — Контрольной лампы прикрытия воздушной заслонки карбюратора. — Тахометра. — Электромагнитного клапана карбюратора. — Реле контрольной лампы заряда аккумуляторной батареи.

10 (8А) Обмотка регулятора напряжения. Обмотка возбуждения генератора.

(25 А) Электровентилятор охлаждения радиатора.

Замена пружин на автомобиле ваз

(adsbygoogle = window.adsbygoogle || []).push(); Чаще всего пружины выходят из строя под действием времени. К примеру, на старой пружине могут разломаться витки и пружина просядет.

Доработка ГБЦ

(adsbygoogle = window.adsbygoogle || []).push(); Для того, чтобы дыхание вашего двигателя изменилось несомненно в лучшую сторону, необходимо дорабатывать головку блока цилиндров. Для.

Два карбюратора на классику / Два карба на шестёрку

(adsbygoogle = window.adsbygoogle || []).push(); Двух карбюраторные машины всегда считались сверх спортивными. Это не изменилось и по сей день. Поставить 2 карбюратора на классический.

Широкие колеса своими руками

(adsbygoogle = window.adsbygoogle || []).push(); Широкие колеса необязательно покупать в магазине,вполне можно сделать их самому. Метод заключается в том, что диск рассверливается.

АВТОВАЗ повысит цены на все модели, кроме Lada Granta Коммент. нет

(adsbygoogle = window.adsbygoogle || []).push(); АВТОВАЗ с 30 января 2012 года проведет корректировку рекомендуемых розничных цен на автомобили Lada. По информации агентства «АВТОСТАТ».

(adsbygoogle = window.adsbygoogle || []).push(); Технические характеристики ВАЗ 2103 ВАЗ «Жигули» (4х2) ВАЗ-2103 ВАЗ-2106 Число мест 5 Масса багажа кг. 50 Допустимая полная масса прицепа.

Узнать больше »

Какую резину выбрать Коммент. нет

(adsbygoogle = window.adsbygoogle || []).push(); Какую резину выбрать С наступлением холодов, мы начинаем задумываться, какую же резину приобрести на зимнее время года, чтобы обойтись.

Узнать больше »

Схема электропроводки ВАЗ-2101: Предохранители Коммент. нет

(adsbygoogle = window.adsbygoogle || []).push(); Схема электропроводки ВАЗ-2101: Предохранители Предохранитель №1 Ток — 16A Плафоны. Звуковые сигналы. Штепсельная розетка. Прикуриватель. Лампы.

Узнать больше »

Скачать прошивку Ваз 2114 Коммент. нет

(adsbygoogle = window.adsbygoogle || []).push(); Скачать прошивку Ваз 2114 с системой впрыска Январь 5.1 и Январь 7.2 —————————————————— Данная версия прошивки является.

(adsbygoogle = window.adsbygoogle || []).push(); Технические характеристики ВАЗ 2101 ВАЗ «Жигули» (4х2) ВАЗ-2101 ВАЗ-21011 Число мест 5 Масса багажа кг. 50 Допустимая полная масса прицепа.

Узнать больше »

За что отвечают предохранители на ВАЗ-2110

Расшифровка предохранителей.

Номер	Сила тока, А	Описание предохранителей
F1	5	Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габа­ритного света. Лампа освещения багажника. Лам­пы габаритного света левого борта
F2	7,5	Левая фара (ближний свет)
F3	10	Левая фара (дальний сеет)
F4	10	Правая противотуманная фара
F5	30	Электродвигатели стеклоподъемников дверей
F6	15	Переносная лампа (розетка)
F7	20	Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
F8	20	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F9	20	Клапан рециркуляции*. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения обогрева заднего стекла
F10	20	Резервный
F11	5	Лампы габаритного света правого борта
F12	7,5	Правая фара (ближний свет)
F13	10	Правая фара (дальний сеет). Контрольная лампа включения дальнего света
F14	10	Левая противотуманная фара
F15	20	Электрообогрев сидений. Блокировка замка багажника
F16	10	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17	7,5	Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)
F18	25	Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ваз 2110, ваз 2111, ваз 2112.
F19	10	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля*. Комбинация приборов. Часы (или маршрутный компьютер)
F20	7,5	Лампы задних противотуманных фонарей

Замена старого блока на евро-предохранители ВАЗ 2101

Целесообразнее будет поставить блок предохранителей нового образца. Цена его приемлема – составляет около 400 рублей. За эту небольшую стоимость можно улучшить проводку на всем автомобиле.

Работы, которые необходимо произвести, чтобы заменить монтажный блок:

• Следует отсоединить клеммы от аккумуляторной батареи.
• Изготовить перемычки из кусков провода 1.5 кв. мм по обеим сторонам разъема типа «мама».

• Эти перемычки нужно установить на новом блоке, соединяя разъемы: третий с четвертым, пятый с шестым, седьмой с восьмым и девятый с десятым.
• Затем нужно открутить две гайки, которыми крепится монтажный блок, и снять его, не отсоединяя провода.

• После этого необходимо снимать провода по одному, чтобы не перепутать и надевать их на новый блок.
• После того, как провода будут подсоединены, следует внимательно осмотреть их, чтобы они нигде не прикасались друг к другу, и только лишь после этого подключить питание.

В конце следует сказать, что для того, чтобы проверить работу механизмов, входящих в схему ВАЗ-2101, можно использовать вольтметр или простую лампочку на 12 вольт. Необходимо проверить напряжение на выходе каждого предохранителя. Затем прикрутить две гайки и закрепить пластиковый щиток.

Замена предохранителей на автомобиле ВАЗ 2112

Подготовительный этап:

• Отвертка с плоским наконечником,
• Дополнительное освещение, фонарик,
• Комплект новых модулей.

Последовательность действий:

• Устанавливаем машину на ровную платформу, открываем водительскую дверь,
• Аккуратно нажимает на пластиковый рычаг слева от рулевой колонки, где расположен монтажный блок,
• Открываем крышку БП, отверткой нажимаем на фиксатор, выводим плату с предохранителями из пазов,
• Отсоединяем три колодки с проводами,
• После визуальной диагностики извлекаем неисправные модули, на их место вставляем новые,
• Собираем конструкцию в обратной последовательности.

Если повреждено реле – коммутатор, то необходимо снять люк, расположенный в правой части центрального канала, извлечь плату с реле, заменить неисправный элемент.

Схема предохранителей Матиза

На машине 2007 и других годов производства используется стандартная электросхема оборудования. На крышках блоков присутствует обозначение и расшифровка на русском языке каждого элемента в отдельности.

Предохранитель поворотов

У Matiz расположен в салонном блоке под номером 4. Также здесь имеется и соответствующее реле R11. Замена деталей выполняется в стандартном порядке при помощи специализированных щипцов.

Предохранитель бензонасоса

Соответствующий предохранитель установлен под капотом. Вставка F4 передает питание на цепь замыкания реле R5, установленного рядом. Найти релюшку просто. При активации зажигания она характерно щелкает.

Предохранитель стартера

Указанная деталь в большинстве модификаций монтируется в салонной части блока под номером F14. Отдельные комплектации имеют измененную схему. Здесь за возбуждение стартового устройства отвечает деталь №08.

Магнитола

Питание от замка зажигания осуществляется через предохранитель F6. Некоторые автолюбители при монтаже более производительной акустики переносят питание напрямую от аккумуляторной батареи.

Вентилятор охлаждения

Единственный вариант охлаждения радиатора Матиз защищен через предохранитель Ef15 основного блока, расположенного под капотом.

Предохранитель дворников

Каждый из них запитан отдельным элементом. В стандартной цепи это 8 и 9 для левой и правой стороны. Реле системы всего один и это вставка №12 салонного модуля.

Стеклоподъемники

Пятый предохранитель салонного блока подает питание на систему электрических подъемников дверных стекол. Релюшки мотор-редукторов устанавливаются в дверях.

Предохранитель кондиционера

Компрессорная установка агрегата управляется через F14 подкапотного модуля. Отдельно следует рассмотреть реле. Устройство режимов работы кондиционирования питается выключателем №3, а цепь электрической муфты через №10.

Предохранитель центрального замка

Устройство получает питание через собственную вставку, смонтированную отдельно. Его следует искать рядом с кнопками выключения или под приборной панелью, в зависимости от года выпуска и модификации авто.

Стеклоочиститель

Предохранитель омывателя лобового стекла расположен под номером 9 в салонном модуле. Реле стеклоомывателя ветрового стекла находятся в моторном отсеке возле резервуара с соответствующей жидкостью.

Дальний свет

Указанный режим активируется через предохранители 8 и 9 подкапотного блока. Выключатели находятся возле оптических элементов.

Предохранитель генератора

Общий для нескольких цепей №4 моторного блока отвечает и за питание приборов установки. Когда плавкий элемент постоянно сгорает, следует проверить регулятор напряжения, установленный на крыле машины.

Аварийка

Сигнализация более сложна чем кажется. За питание кнопки отвечает элемент F12. Подача напряжения к релюшке проходит через предохранитель 3. Выключатель смонтирован в стандартной проводке под номером 11 и работает параллельно с поворотами.

Предохранитель зарядки

Защитное оборудование аккумуляторной батареи устанавливается в непосредственной близости от нее. Это необходимо по причине облегчения доступа к деталям.

Предохранитель габаритов

Система питается от разных элементов, что обусловлено требованиями современного автомобилестроения. Здесь это детали 12 и 13 подкапотного блока. Изготовитель сэкономил – релюшка устанавливается всего одна R9.

Часы

Получают напряжение от двух элементов. В стандартной проводке это предохранительные вставки аварийки. Подсветка поступает от общей линии освещения доски.

Сигнализация

По умолчанию в монтажном блоке отсутствуют защитные вставки противоугонной сигнализации авто. Это обусловлено требованием системы безопасности, монтируемой на машине в стоке, если подобная включена в комплектацию.

Предохранитель зажигания

От элемента №2 подкапотного модуля подается питание на личинку замка. Если постоянно горят контакты, следует проверить именно его. Катушка зажигания запитана от генератора.

Где находятся монтажный и дополнительные блоки?

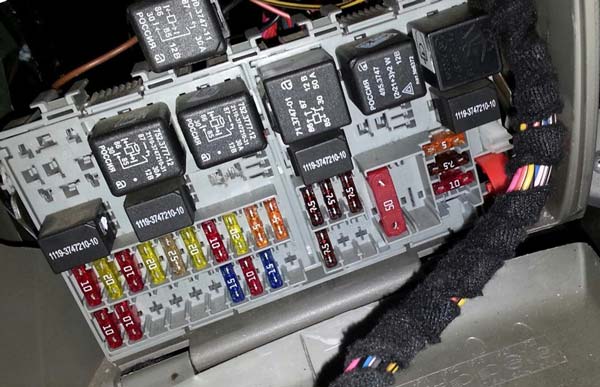

Расположение основного монтажного блока в автомобиле ВАЗ 2110. В более ранних версиях черный ящик устанавливался под капотом.

Отыскать эти устройства несложно. Основная панель с реле расположена в левом нижнем углу от руля – возле левой ноги автомобилиста. Извлечь её при необходимости можно без дополнительных материалов. Если вы достанете монтажный блок, то за ним обнаружите ещё один. Но в отечественных авто этого модельного ряда их три:

• Основной блок предохранителей. Расположен в удобном месте – слева от руля;
• Две дополнительных панели. Расположены в торпеде. Одна из них расположена внутри ниши за главным блоком, другая – на противоположной части.

Рекомендуется изучить каждый черный ящик, чтобы при необходимости без труда провести установку новых предохранителей.

За что отвечают предохранители на ВАЗ-2110

Всего в основном блоке находится 20 предохранителей, обозначенных на схеме буквами и цифрами от F1 до F20. Их номиналы отличаются между собой:

Предохранитель	Номинал, Ампер	За что отвечает
F1	5	Освещение приборной панели и подсветку багажника
F2	7,5	Левый ближний свет
F3	10	Левый дальний свет
F4	10	Передний правый противотуманный свет
F5	30	Стеклоподъемники на дверях
F6	15	Прикуриватель и переносная лампа
F7	20	Звуковые сигналы и вентилятор
F8	20	Обогрев стекла сзади
F9	20	Омыватель-очиститель переднего стекла
F10	20	Резерв
F11	5	Правый передний габаритный свет
F12	7,5	Правый ближний свет
F13	10	Правый дальний свет
F14	10	Левый противотуманный свет
F15	20	Подогрев сидений
F16	10	Сигнал аварийки, поворотные фары
F17	7,5	Освещение салона и подсветка замка зажигания
F18	25	Отопление салона и подсветка бардачка
F19	10	Контроль исправности стоп-сигнала и фара заднего хода
F20	7,5	Задний противотуманный свет

Что касается предохранителей цепей зажиганий и генератора, АКБ и всего что связано с работой мотора, то они находятся в дополнительном блоке.

Причины преждевременного выхода из строя предохранителей

• Естественный фактор – длительность эксплуатации без проведения промежуточной профилактики,
• Попадание внутрь влаги, образование конденсата, окисление клемм, пересыхание изоляционного слоя, обрыв цепи электрического питания,
• Механическое повреждение, авария, удар, столкновение,
• Повреждение крыла машины, лобового стекла, что способствовало повреждению монтажного блока,
• Короткое замыкание в цепи электрического питания,
• Воздействие лучей ультрафиолета.

Если после замены модулей оборудование не заработало, то скорее всего повреждена линия цепи электрического питания. В худшем случае выход из строя детали. Тщательно обследуйте участки проводки от аккумулятора, генератора, стартера к реле – коммутатору.

В инструкции по эксплуатации техническим средством указан интервал до замены модулей монтажного блока 40000 км. На практике, ресурс больше на 5 – 7 тыс. км.

Чтобы предотвратить преждевременный износ модулей, систематически проверяйте состояние изоляции проводки, качество фиксации клемм, удаляйте окисление наждачной бумагой мелкой фракции.

В качестве расходного материала приобретайте оригинальные детали отечественного производства. Сверяйте каталожные артикулы с данными, указанными в руководстве по эксплуатации. Импортные аналоги по качеству сопоставимы с российским производителем, но цена в два раза дороже

↑ Устройство блока предохранителей ВАЗ-2107

Внешняя оболочка блока выполнена из пластика. На обратной стороне верхней крышки выгравирована схема с расположением элементов и их назначением в виде символов. Стандартные номиналы предохранителей ВАЗ 2107 стандартизованы, различаются окраской корпуса:

• 7,5А – коричневый цвет,
• 10А – красный цвет,
• 15А – синий цвет,
• 20А – жёлтый цвет.

Внутренность старого блока состоит из двух печатных плат, смонтированных параллельно. Платы соединены между собой перемычками. На платах в один ряд расположены предохранители. Стыковка с сетью производится посредством разъёмных соединений. Для исключения ошибки в подключении разъемы выполнены в разных цветах.

В новом блоке имеется одна плата блока предохранителей с расположением защитных элементов в два ряда, что упрощает их обслуживание. Цилиндрические предохранители заменены плавкими прозрачными вставками, имеющие штыревой контакт. В случае перегорания визуально наблюдается разрыв контакта. Для проведения замены вставки имеется пластмассовый съёмник, закреплённый на корпусе.

Назначение элементов блока предохранителей

Контроль состояния предохранителей и своевременная замена пришедших в негодность деталей снижает вероятность появления серьезных проблем, влекущих более серьезный ремонт. Каждый предохранитель намечен для обслуживания одной или нескольких электрических цепей.

Повреждение плавкой вставки влечет за собой прекращение питания конкретного устройства. Знание функционального назначения каждого элемента блока предохранителей обеспечивает нахождение и устранение неисправности.

Распиновка блока предохранителей

Номер предохранителя с номинальным током	Направление защитного действия
F1	Включение тыльного освещения при включении задней передачи. Ответственность за работу электрических двигателей отопителя салона и стеклоомывателя заднего стекла. Обеспечение работы реле подогрева заднего стекла с подключением на обмотку.
F2	Ответственность за работу электрических двигателей очистителя и стеклоомывателя ветрового стекла и фар. Контроль работы дворников лобового стекла.
F3/F4	Резерв
F5	Обеспечение работоспособности нагревательного элемента системы обогрева стекла заднего вида. Ответственность за его реле и сопутствующие контакты.
F6	Обеспечение работы часов, прикуривателя и штепсельной розетки для переноски
F7	Ответственность за работу электрического двигателя, запускающего вентилятор системы охлаждения радиатора. Обеспечение подачи звукового сигнала.
F8	Обеспечение работы поворотных указателей в режиме аварийной сигнализации и связанных с ними выключателем и реле-прерывателем.
F9	Обеспечение работы противотуманного освещения. Стабилизация напряжения генератора Г-222 при нахождении его в комплектации.
F10	Работа тахометра и вольтметра. Обеспечение световой индикации по резерву горючего, поворотов, температуре в системе охлаждения. Контроль заряда аккумуляторной батареи. Контроль аварийного состояния тормозной системы, запирания воздушной заслонки карбюратора, включения стояночного тормоза. Контроль цепей управления генератором, вентилятором, электропневмоклапаном.
F11	Обеспечение освещения салона, а также задних тормозных фонарей в режиме торможения и стоп-сигнала.
F12	Функционал дальнего света правой фары. Контроль обмотки на включение реле очистителей фар.
F13	Функционал дальнего света левой фары и сигнализации включения дальнего света.
F14	Габаритное освещение левой фары и правого тыльнего фонаря. Обеспечение работы подкапотного фонаря и подсветки на номерной знак.
F15	Габаритное освещение правой фары и левого тыльнего фонаря. Лампочка подсветки приборной панели. Обеспечение освещения зон прикуривателя и вещевого ящика.
F16	Функционал ближнего света правой фары. Контроль обмотки включения реле очистителя фар.
F17	Функционал ближнего света левой фары.

Предохранители старой комплектации рассчитаны на номинальный ток в 8А. В следующей версии это значение составляет 10А. Исключение составляет F7 с величинами16А и 20А соответственно.

Схема расположения предохранителей ВАЗ 2110, 2111, 2112

Многим владельцам автомобилей ВАЗ, знакома ситуация когда неожиданным образом перестаёт работать прикуриватель, поворотник не реагирует на включение, щётки стеклоочистителя перестают очищать стекло. Многие после этого сразу бегут в магазин за новой деталью, ставя при этом неверный диагноз. Скорее всего тут проблема в сгоревшем предохранителе. Эти детали защищают проводку нашего автомобиля от выгорания.

Рассмотрим поподробнее схему предохранителей на ВАЗ 2110, 2111, 2112. Первый блок ВАЗ предохранителей находится в специальной нише, слева от руля.

Рядом с каждым предохранителем вы можете увидеть поясняющую картинку, но на всякий случай предоставим схему расшифровки.

1. 5 Ампер, отвечает за лампы освещения приборов, номеров, освещение багажника, левые габариты.2. 7.5 Ампер, отвечает включение ближнего света в левой фаре.3. 10 Ампер, отвечает за включение дальнего света в левой фаре. 4. 10 Ампер свет в передней противотуманной фаре. 5. 30 Ампер работа дверных стеклоподъёмников. 6. 15 Ампер работа прикуривателя и переносной лампы. 7. 20 Ампер работа вентилятора радиатора, звук сигнала. 8. 20 Ампер обогревание заднего стекла. 9. 20 Ампер очищение лобового стекла.10. 20 Ампер резерв.11. 5 Ампер правый габарит. 12. 7,5 Ампер работа ближнего света в фаре справа. 13. 10 Ампер работа дальнего света в фаре справа. 14. 10 Ампер противотуманка левая. 15. 20 Ампер подогрев сидений. 16. 10 Ампер работа поворотников и включение аварийки. 17. 7,5 Ампер отвечает за стоп-сигнал, подсветку салона и замка зажигания. 18. 25 Ампер печка, прикуриватель, освещение в бардачке, магнитола.19. 10 Ампер отвечает за работу сигнала заднего хода, контроллер работы стоп сигнала. 20. 7,5 Ампер задние противотуманки.

Второй блок предохранителей автомобиля ВАЗ 2110, 2111, 2112 расположен слева от ног переднего пассажира:

Вот схема расположения предохранителей ВАЗ 2110, 2111, 2112 дополнительного блока:

1. Предохранитель отвечает за работу контроллера, модуль зажигания.2. Через предохранитель проходит работа датчиков скорости, расходомера воздуха3. Работа форсунок, топливный насос, топливное реле.4. Вентилятор5. Если не работает бензонасос, проверьте этот предохранитель.6 — Зажигание

Поделиться интересной новостью с AutoHelpGid.ru или рекомендовать своим друзьям.

Как заменить блок

Заменить блок предохранителей не составляет никакого труда, если правильно следовать инструкции. Для этого необходимо произвести в первую очередь следующие манипуляции:

• открыть капот;
• произвести демонтаж элемента воздушного, фильтрующего.

Затем обзору водителя станет доступен огромный жгут проводов, его необходимо снять. Удобно, что корпус блока предохранителей имеет цветовую раскраску, а это значит, что цвет подключенных разъемов полностью ему соответствует, поэтому провода маркировать абсолютно не нужно.

После таких манипуляций необходимо сесть в салон и поснимать все детали со стороны бардачка, в том числе сам бардачок. Таким образом, когда все уже под носом и ничего не мешает, можно смело отсоединить жгут проводов от всех разъемов блока предохранителей.

Важно помнить, что цветная маркировка не даст водителю ничего перепутать. Все найденные крепления и винты откручиваются с помощью гаечного ключа

На этом демонтаж заканчивается, а сборка производится точно так же, только в обратном порядке.

Нет ничего интересней, нежели изучать свой автомобиль изнутри, особенно когда можно улучшить процесс его езды.

Также большие особенности имеют печки ВАЗ-2107. Они предназначены для разных целей. В основном они используются для повышения температуры в машине и обогрева заднего сидения. Зная особенности других деталей машины, в том числе и генератора ВАЗ, можно быстро устранить поломку.

Так же водителю не помешало бы узнать, в чем особенность прикуривателя, в каких ситуациях в плане ремонта может мешать панель в машине или от чего зависит питание автомобильных часов. Все эти элементы автомобиля хоть и несут крошечную часть информации, тем не менее они имеют огромное значение для водителя.

Замена блока предохранителей считается начальным уровнем его знаний, как и замена вентилятора.

Схема реле и предохранителей ВАЗ 2110

Монтажный блок, в котором расположены основные предохранители и реле — в салоне.

№ реле	Назначение
К1	Исправность ламп
К2	Очиститель переднего стекла
К3	Реле-прерыватель указателей поворота и аварийной сигнализации
К4	Ближний свет
К5	Включение дальних фар
К6	Дополнительное реле стартера
К7	Обогрев заднего стекла
К8	Задний противотуманный свет

№ предохранителя	Сила тока (ампер)	Описание предохранителей
F1	5	Лампы освещения номерного знака. Лампы освещения приборов. Контрольная габаритная лампа. Лампа освещения багажника. Левый габаритный фонарь
F2	7,5	Ближняя левая фара
F3	10	Дальняя левая фара
F4	10	Правый противотуманный свет
F5	30	Электродвигатели стеклоподъемников дверей
F6	15	Переносная лампа или розетка
F7	20	Электродвигатель вентилятора охлаждения двигателя. Звуковой сигнал
F8	20	Обогрев заднего стекла. Включение обогрева заднего стекла
F9	20	Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Обмотка обогрева заднего стекла
F10	20	Резерв
F11	5	Правый габаритный свет
F12	7,5	Правый ближний свет
F13	10	Правый дальний свет. Контрольная лампа включения дальнего света
F14	10	Левый противотуманный свет
F15	20	Электрообогрев сидений. Блокировка замка багажника
F16	10	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17	7,5	Освещение салона. Индивидуальная подсветка. Подсветка выключателя зажигания. Лампы стоп-сигнала. Часы или маршрутный компьютер
F18	25	Освещение вещевого ящика. Контроллер отопителя. Прикуриватель.
F19	10	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер
F20	7,5	Задний противотуманный свет

Основной блок

Главный монтажный блок расположился у водительского сидения на передней панели, слева от него. Нишу закрывает крышка из пластика с затвором над ней, имеющим форму кнопки — для открытия необходимо нажать на нее. Под крышкой находятся предохранители, пронумерованные на схеме от F1 до F20 — они отвечают за все элементы управления автомобилем, кроме тех, что вынесены в дополнительный блок (таких три). Мощность предохранителей разная. Тут же находятся восемь реле, отвечающие за основные элементы цепи питания управления авто.

Консольный дополнительный монтажный блок

Найти можно внутри центральной консоли. Он расположен за прикрепленной саморезами пластиковой крышкой, слева от переднего пассажирского кресла. В блоке находятся три реле и три предохранителя. В частности:

1. Реле электромотора вентилятора;
2. Реле зажигания;
3. Реле электромотора насоса подачи топлива;
4. Предохранитель ЭБУ мотора и модуля зажигания;
5. Предохранитель электронных элементов системы подачи топлива;
6. Предохранитель электроцепи датчиков скорости и кислорода, а также измерителя расхода воздуха и клапана продувки адсорбера.

Мощность всех предохранителей рассчитана на 15 Ампер.

На схеме, буквами обозначены такие цвета:

• Б — белый;
• Ч — черный;
• Ж — желтый;
• О — оранжевый;
• Г — голубой;
• Р — розовый;
• З — зеленый;
• С — серый;
• К — коричневый;
• П- красный.

Если буквы стоят вместе, то к штекеру необходимо подсоединить провода двух цветов.

Изменения в коммутации и компоновке монтажных блоков

Важнейшее новшество блока предохранителей ВАЗ 2110 от старых к свежим моделям коснулось местонахождения предохранителя противотуманных фар. В первых модификациях этот прибор находился за блоком, а не внутри его и держался на жгуте из проводов, не будучи оснащен платой. Со временем, конструкторы предусмотрели для него специальную плату, которая все еще находилась вне главного блока, а была помещена слева от консоли. Лишь через десяток лет ей нашлось место среди остальных предохранителей.

Блоки с различной компоновкой, отличаются между собой нумерацией. Первые модели на 6 реле имеют номер 2110-3722010, в то время как те, что оснастили 7 приборами получили маркировку 2110-3722010-08, а самые современные — 2110-3722010-01. Модификации, не имеющие ножек реле включения передней подсветки промаркированы, как 21110-3722010-12. Также, производитель выпускает блоки, оснащенные ножками, но не реле К1, которые могут быть как с перемычками, так и без — в обоих случаях допускается самостоятельная установка прибора или перемычек вместо него.
