Как заменить предохранители на ваз 2108?

Содержание:

Замена предохранителей на ВАЗ 2109

Подготовительный этап:

  • Пластиковый пинцет для извлечения модуля;
  • Ветошь;
  • Дополнительное освещение, при условии, что работы проводятся в темное время суток.

Последовательность действий:

  • Помещаем автомобиль в периметр ремонтной зоны;
  • Глушим двигатель, открываем капот;
  • Отпускаем крепления, снимаем клеммы аккумуляторной батареи;
  • В левой части, под лобовым стеклом расположен монтажный блок, отщелкиваем пластиковую крышку;
  • Смотрим на внутреннюю сторону где указана схема расположения предохранителей. Находим неисправный по точному номеру или по визуальному признаку;
  • Извлекаем пинцетом, на штатное место вставляем новый, надеваем крышку.

В БП старого образца идентифицировать неисправный модуль сложнее, так как нужно поочередно извлекать каждый из предохранителей.

По завершении, запускаем двигатель, проверяем исправность работы систем.

Причины преждевременного выхода из строя предохранителей

  • Естественный фактор – длительность эксплуатации без проведения промежуточной профилактики;
  • Попадание внутрь влаги, образование конденсата, окисление клемм, пересыхание изоляционного слоя, обрыв цепи электрического питания;
  • Стороннее механическое повреждение, авария, удар, столкновение;
  • Деформация крыла машины, лобового стекла, что способствовало повреждению монтажного блока;
  • Короткое замыкание в цепи электрического питания;
  • Прямое воздействие лучей ультрафиолета.

При условии соблюдения рекомендаций изготовителя по эксплуатации, ресурс предохранителей от 40000 км. В случае возникновения сложностей с установкой, обратитесь за помощью в сертифицированные СТО, к автоэлектрикам.

Основные неисправности и способы их устранения

Несмотря на то, что коробка предохранителей для разных типов двигателей (инжектор или работающий с использованием карбюратора), имеет некоторые отличия, поломки их абсолютно аналогичны и зачастую, не столь сложны, как может показаться на первый взгляд. Справиться с ними вполне по силу даже для тех, кто лишь недавно стал владельцем автомобиля. Итак, наиболее часто встречаются такие ситуации:

  • Перегорание предохранителя (например, того который отвечает за карбюратор и его работоспособность) – решение проблемы здесь заключается в замене вышедшей из строя детали на новую. Процедура эта довольно простая, главное следовать пошаговой инструкции , подготовленной производителем;
  • Проблемы с реле – если смена предохранителей не дала требуемого эффекта, следует проверить исправность реле. При наличии проблем, необходимо просто установить новый элемент, благо подобная работа не отнимет много времени;
  • Неисправность токопроводящих дорожек – одна из наиболее серьёзных неприятностей, обнаружить которую довольно проблематично. Лучше доверить её решение опытным мастерам-электрикам, поскольку непрофессиональный подход может вывести из строя весь блок предохранителей;
  • Нарушение целостности контактов – в большинстве случаев замена компонентов не потребуется. Достаточно лишь очистить их от грязи и всё будет в порядке. Впрочем, если контакт отломился, выход из ситуации один – замена блока.

Назначение реле Daewoo Nexia

Предназначены для включения силовых приборов повышенной производительности. Если использовать обычный выключатель – он быстро сгорит.Служат своеобразным выключателем.

Реле габаритов

В моделях машин 2003 и других годов производства, габаритные огни питаются через блок К3. Это обычный элемент, заменяемый за 15 минут.

Реле фар

Оптические элементы машины обладают сложной структурой. Здесь разгрузочное реле противотуманок К4 для передней и задней части. Отдельно выведены выключатели К5, одновременно служащие для активации габаритов. Система нужна, чтобы уберечь основную релюшку от расплавления. Когда работает только один элемент без разгрузки, он сильно греется.

В отличие от ПТФ, головная оптика менее требовательна. Особенно, когда пользователь монтирует диодные лампы. Для ее работы достаточно одного элемента К6.

Реле бензонасоса

К3 отвечает за топливный насос, независимо от того 16 или 8 клапанов стоит на двигателе. Расположение элемента можно посмотреть на фото.

Где находится реле стартера

В обычном виде не существует, его роль выполняет втягивающее. Расположение детали стандартное для всех машин. Оно крепится на 2 болта к корпусу пускового мотора.

Реле указателей поворота

К2 также включает только одну схему. В стандартной цепи машины деталь расположена в основном блоке и имеет типичную конструкцию. Цена устройства не превышает 50 рублей и заменить его можно самостоятельно. Каталожный номер продукта зависит от производителя и точной модификации.

Аварийная сигнализация

Реле К2 также отвечает и за аварийку так как установка не работает одновременно с поворотами – это возможно. В дополнение производитель нагрузил систему питанием звукового сигнала.

В результате такая многозадачность приводит к частым отказам и необходимости установки дополнительного устройства.

Компрессор кондиционера

Система активации муфты проходит через элемент К8 блока. В машинах, где подобного устройства нет, узел является запасным и не подключен.

Вентилятор охлаждения

Система принудительного охлаждения радиатора подразумевает два режима работы. Элемент К1 отвечает за работу устройства на второй скорости. После включения высокой частоты вращения устройство обдувается максимально интенсивно.

За низкие обороты кулера отвечает элемент К7. Он первым вступает в работу и гораздо чаще выходит из строя.

Сложная конструкция предохранителей обусловлена повышенным энергопотреблением и нагрузкой.

Реле стеклоподъемников

Отдельные модификации Нексии оборудованы электрическими подъемниками боковых стекол. В 2009 году производитель стал монтировать блоки по умолчанию. Изготовитель не учитывает, что фабричные клавиши не могут долго служить в режиме повышенной нагрузки.

Для повышения долговечности отдельные владельцы монтируют в схему системы включения через специальное реле.

Зажигание

За стабильную работу системы отвечает реле К13. Главное в работе устройства то, что снимается нагрузка с магистралей управления и проводка не греется.

Давление масла

На Нексии всех годов выпуска указанное реле монтируется на специальной перемычке блока цилиндров. Деталь устанавливается параллельно с РТН и осуществляет дубляж управления питанием бензонасоса после повышения давления более 2,8 мПа.

Если узел вышел из строя его меняют целиком.

Регулятор напряжения генератора

Устройство предназначено для стабилизации выходящего напряжения от генераторной установки. При разных скоростях вращения двигателя, показатели скачут, что может повредить проводку и оборудование машины.

Регулятор установлен возле генератора и через него проходит силовая магистраль.

Центральный замок

В машине узел расположен возле ЦЗ в нише левой передней двери. Его замена осуществляется после снятия карты и всех накладок.

Реле печки Нексия: где находится

За питание первых трех режимов работы отопителя отвечает К9. На самой высокой скорости работа вентилятора защищена элементом К12. Подобная конструкция помогает разгрузить регулятор и проводку.

Зарядка

На моделях 2010 года и более ранних, реле регулятора расположено на корпусе устройства. Проверить его работоспособность можно мультиметом. Если во время работы мотора напряжение в сети превышает отметку 16v – устройство неисправно.

Зуммер-реле

Деталь расположена на обратной стороне монтажного блока и отвечает за подачу сигнала, когда водитель вышел из машины и забыл выключить освещение.Заменить узел достаточно просто – следует просто вынуть его из паза и установить новый элемент на прежнее место.

Расположение реле и предохранителей в блоке Ваз 2108 старого образца

С 1998 г. на часть автомобилей взамен блока 17.3722 устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старого номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения двигателя (на эти автомобили устанавливается датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала). Для отличия блока 2114-3722010-60 для семейства ВАЗ-2108 (в цепь питания обмотки возбуждения генератора включены резисторы и диод) от внешне похожего блока для ВАЗ-2115 на нем имеется белая метка около разъема XII.

До 1986 г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем № 15 монтажного блока. С 1986 г. они защищены отдельным предохранителем, расположенным в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на ток 8 А и находится в отдельном пластмассовом корпусе.

Схема блока предохранителей Ваз 2109 старого образца

А Назначение
1 8 Правая противотуманная фара
2 8 Левая противотуманная фара
3 8 Очистители фар (в момент включения)
Реле включения очистителей фар (контакты)
Клапан включения омыва фар
4 16 Электродвигатель очистителя фар
Реле очистителя фар (обмотка)
Электродвигатель отопителя
Электродвигатель омыва стекол
Электродвигатель очистителя заднего стекла
Реле времени омыва заднего стекла
Клапан включения омыва ветрового и заднего стекол
Обмотка реле включения электровентилятора системы охлаждения
Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
Лампа освещения вещевого ящика
5 8 Указатели поворота в режиме указания поворота и соответствующая контрольная лампа
Задние фонари (лампы света заднего хода)
Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора
Вольтметр и контрольная лампа зарядки аккумуляторной батареи
Моторедуктор и реле включения очистителя ветрового стекла
Обмотка возбуждения генератора (при пуске)
Лампа светового табло “STOP”
Указатели температуры охлаждающей жидкости и уровня топлива
6 8 Задние фонари (лампы стоп-сигнала)
Плафон внутреннего освещения кузова
Электростеклоподъемники и реле включения электростеклоподъемников
7 8 Фонари освещения номерного знака
Подкапотная лампа
Контрольная лампа включения габаритного освещения
Лампа
освещения приборов и лампа освещения прикуривателя
Табло подсветки рычагов отопителя
8 16 Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты)
Звуковой сигнал и реле его включения
9 8 Левая фара (габаритный свет)
Левый задний фонарь (габаритный свет)
10 8 Правая фара (габаритный свет)
Правый задний фонарь (габаритный свет)
11 8 Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации)
Контрольная лампа аварийной сигнализации
12 16 Элемент обогрева заднего стекла и реле включения обогреваПрикуриватель
Штепсельная розетка для переносной лампы
13 8 Правая фара (дальний свет)
14 8 Левая фара (дальний свет)
Контрольная лампа включения дальнего света фар
15 8 Левая фара (ближний свет)
16 8 Правая фара (ближний свет)
Реле
К1 Реле времени омыва заднего стекла (451.3747 / 2108-3747110, 2108-3747110-06)
К2 Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
К3 Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
К4 Контактные перемычки на месте реле контроля исправности ламп
Реле контроля целостности ламп (4402.3747 / 21083-3747410, 21083-3747410-06)
К5 Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
К6 Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
К7 Реле стеклоподъемников (13.3747 / 2105-3747210-10, 2105-3747210-12)
К8 Реле включения звуковых сигналов (13.3747 / 2105-3747210-10, 2105-3747210-12)
К9 Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
К10 Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
К11 Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

Старый образец

Прежде всего, отдельное внимание нужно уделить электрической схеме. Ниже представлено изображение схемы блока предохранителей старого образца

Электросхема и распиновка отвечает за работоспособность множества систем, обеспечивая их бесперебойную деятельность в случае необходимости. Например, подача сигналов может производиться на стеклоподъемники.

Также стоит подробнее рассмотреть функции, которое выполняет реле. Они сведены в таблицу.

№ п/п Назначение
1 Организация работы компонента, с помощью которого производится очистка приборной панели.
2 Обеспечение защиты фар-поворотников от возможной поломки и проверка работоспособности габаритов.
3 Организация обогрева заднего стекла.
4 Организация подачи света фонарям ближнего света и работы дворников.

Также с помощью реле получается организовать работу системы охлаждения и печки в холодное время года. Таким образом, обеспечивается и подогрев сидений. К тому же, это далеко не полный список возможных функций БП, которым может или мог воспользоваться любой автовладелец ВАЗ 2108. Например, электрический ток может посылать стоп-сигналы.

Несколько слов о самих предохранителях

Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой. Если указанный диапазон преодолеть — внутренняя его часть попросту перегорает, и электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения по силе тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер. Естественно, если сюда поставить предохранитель меньшего номинала, то он при малейшей превышении своей нормы попросту перегорит. Если поставить с большим номиналом, то при преодолении допустимой величины произойдет возгорание электропроводки. Поэтому делать так недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.

В блок предохранителей ВАЗ 21099 непосредственно с завода изначально ставятся запасные. Располагаются они по обе стороны от основной платы. В ВАЗ 2108 — точно так же, но там во внутрь салона вынесены только реле, отвечающие за работу бензонасоса и подогрева заднего стекла (а также магнитолы).

Интересно то, что наибольшая возможная нагрузка для блока предохранителей приходится на цепь, соединяющую электрические подъемники стекол. Там максимальная сила тока может быть 30 Ампер. В блоках нового образца его заменили на стандарт в 20 Ампер.

Как правильно заменять предохранители? Для этого понадобится:

  • выключить мотор;
  • снять минусовую клемму с аккумулятора. Желательно еще подождать несколько минут для устранения остаточного напряжения;
  • снять крышку блока предохранителей 2109;
  • при помощи мультиметра найти вышедший из строя предохранитель;
  • проверить цепь на наличие короткого замыкания;
  • поставить новый предохранитель;
  • подать напряжение на цепь и удостовериться, что повторного перегруза не произошло.

Ни в коем случае нельзя проводить ремонт с применением неоригинальных комплектующих, и уж тем более их заменяя на сторонние проводники. Среди российских водителей есть популярная тенденция вместо предохранителя ставить 5-копеечные монеты (это можно выполнить на «девятке» старого образца). Делая это, нужно отдавать себе отчет, что можно не только сжечь всю электронику автомобиля, но и вызвать пожар!

Особенности прикуривателей с высокой и низкой панелью

Схема работы прибора достаточно проста. Внешне он похож на металлический патрон, внутри которого должна находиться тонкая спираль. Активируется устройство легким нажатием, которое начинает подачу тока. При этом спираль нагревается до максимума, срабатывает термореле, и прикуриватель отскакивает в первоначальное положение.

Питание и работоспособность прибора обеспечивают 3 кабеля:

  1. Красный провод отвечает за плюсовую полярность и ведет непосредственно к аккумулятору устройства. Основная функция — обеспечить нагрев элемента. Защищается предохранителем, который выдерживает до 20 А.
  2. Желтый тросик налаживает подсветки прикуривателя.
  3. Черный провод — это минус. Он соединяет прибор с кузовом транспортного средства и налаживает питание от аккумулятора.

Интересно, что автомобили разных годов выпуска имеют отличия. Например, высокую и низкую панели приборов, карбюратор или инжектор для подачи топлива. Расположение элемента в них разное, так как и длина кабелей, которые отвечают за работоспособность устройства. Это нужно учитывать при подключении и замене прибора.

Есть несколько рекомендаций, которые помогут продлить срок службы устройства в транспортном средстве:

  1. Не нужно пытаться поместить в гнездо прибора устройства больших размеров.
  2. Компрессоры и другую мощную технику лучше подсоединять клеммами к аккумулятору. Это обусловлено тем, что устройство создает большую нагрузку на электрическую систему автомобиля, а это может быть чревато сгоревшим предохранителем прикуривателя ВАЗ-2109 или расплавившейся проводкой. И то, и другое приведет к неисправности гнезда.
  3. Не рекомендуется подключать в разъем металлические приборы, так как они могут спровоцировать замыкание в цепи. Это приведет к быстрой разрядке аккумулятора или к более тяжелым поломкам.

Процесс снятия и замены предохранителей

Ниже представлена подробная инструкция на тему, как произвести смену предохранительных устройств в разных блоках.

ВАЗ 21099 выпуска до 1998 года

Процедура замены выполняется так:

  1. Выключите зажигание в машине, откройте капот и ослабьте болт, фиксирующий минусовую клемму АКБ. После этого контакт от АКБ отсоединяется.
  2. Найдите место монтажаблока. Демонтируйте крышку, отжав фиксаторы, крепящие ее.
  3. На обратной стороне пластиковой накладки блока нанесена схема, где отмечено место расположения предохранительных деталей. По ней вы сможете понять, за что отвечают конкретные детали.
  4. Чтобы произвести смену реле, извлеките вышедший из строя элемент, раскачивая его вниз и вверх. Демонтируйте перегоревшую деталь и установите новое реле. При замене обязательно соблюдайте место установки контактов.
  5. Если необходимо поменять предохранительное устройство, то сначала рекомендуем определить причину его поломки. В случае когда деталь отработала свой срок службы, извлеките ее из посадочного места. Иногда причина заключается в скачках напряжения в бортовой сети. К примеру, если вы установили в прикуриватель тройник или разветвитель, то при подключении нескольких устройств, потребляющих много тока, может произойти перенапряжение. Это приведет к замыканию и перегоранию предохранителя. Необходимо избавиться от проблемы и только после этого менять устройство. При замене обязательно соблюдайте номинал.
  6. Установите на место крышку предохранительного блока, подключите минусовую клемму аккумуляторной батареи. Проверьте работоспособность оборудования.

Канал ВАЗ 2109 опубликовал ролик, в котором продемонстрирована процедура демонтажа блока на «Девятке». У модели ВАЗ 21099 процесс снятия будет выглядеть идентично.

ВАЗ 21099 выпуска после 1998 года

Процедура замены устройств на новых версиях блоков производится следующим образом:

  1. Отсоедините клеммы от аккумуляторной батареи, чтобы не допустить замыкания в процессе выполнения работ.
  2. Найдите место монтажа БП. Он монтируется там же, в моторном отсеке девяносто девятой модели. Демонтируйте черную крышку, чтобы получить доступ к деталям. Сами крепления крышки располагаются сбоку, рядом с крылом машины.
  3. На тыльной части крышки также есть схема. Осмотрите ее и определите сломавшуюся деталь, чтобы сменить на новую. Для снятия воспользуйтесь щипцами, которые находятся под крышкой БП в устройствах нового типа. Процесс снятия реле выполняется так же, как в случае с блоком старого образца. Необходимо руками извлечь перегоревшую деталь, раскачивая ее в разные стороны. Будьте аккуратны, чтобы не повредить контакты устройства.
  4. Поставьте в гнездо новую деталь.
  5. Подсоедините контакты батареи и проверьте работу всех приборов и устройств.

 Загрузка …

БП старого типа

Чтобы вы могли быть ознакомлены как с БП старого, так и нового образца, рассмотрим электрическую схему и назначение каждой отдельной коробки.

Устройство старого типа для ВАЗ 2108Предназначение предохранителей в блоке старого типа

Также необходимо рассказать нашим читателям и о назначении реле.

Номер Предназначение
1 Обеспечивает работоспособность компонента, предназначенных для очистки передних фар.
2 Данный компонент предназначен для обеспечения функциональности моторчика для очистки заднего стекла.
3 Этот ПП предназначен для защиты от поломки лампочек фар поворотников и аварийной сигнализации.
4 Реле обеспечивает функционирование двигатель дворников для ветрового стекла.
5 При помощи этого разъема для реле можно определить работоспособность лампы дальнего или ближнего света, лампочки салона. Для этого нужно только подключить лампу к гнезду.
6 Данное реле обеспечивает функционирование обогревателя стекла заднего вида.
8 Обеспечивает функционирование лампочек дальнего света.
9 Отвечает за работоспособность фонарей ближнего света.
11 Отвечает за функционирование вентилятора системы охлаждения.
12 Рулевой гудок.

Блок нового типа

Ниже рассмотрим электросхему и предназначение элементов БП нового образца.

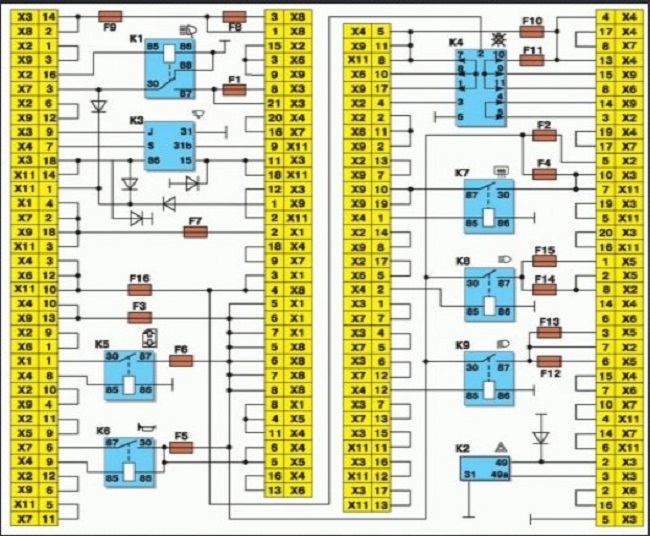

Схема компонентов БП нового образца

Также рассмотрим назначение каждого компонента БП.

Предназначение предохранителей в блоке нового типа

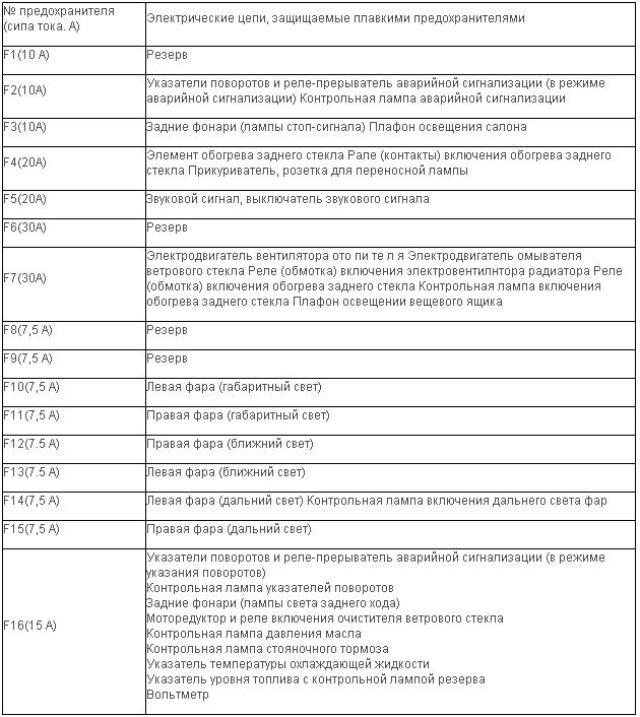

Ниже представлена таблица назначение компонентов в БП нового образца.

Номер За что отвечает
К1 Данное реле обеспечивает функционирование омывателя заднего стекла.
К2 Обеспечивает работу ламп поворотников, а также аварийной сигнализации.
К3 Предназначение этой детали заключается в обеспечении работоспособности мотора очистителя ветрового стекла.
К4 Этот компонент обеспечивает функционирование лампочек стоп-огней, а также габаритов автомобиля.
К5 Данный компонент отвечает за функционирование лампочек дальнего света.
К6 Данный компонент отвечает за работоспособность очистителя передних фар.
К7 Седьмой по счету элемент обеспечивает функционирование движка для транспортных средств, оборудованных электрическими стеклоподъемниками.
К8 Обеспечивает функционирование рулевого гудка.
К9 Данное реле предназначено для защиты вентилятора системы охлаждения.
К11 Отвечает за функциональность механизма устройства обогрева заднего стекла.
К12 Обеспечивает работоспособность фонарей ближнего света.

Пошаговая инструкция по замене

Непосредственно сама процедура замены в машинах с БП нового и старого образца фактически ничем не отличается. Разница есть только в назначении компонентов блока.

Для начала необходимо открыть капот и отключить от питания аккумулятор. Любые работы по замене элементов, или в принципе связанные с электрикой, следует производить при отключенной АКБ.
В районе ветрового стекла, напротив водительского места, вам нужно найти ваш БП. Он скрывается за пластмассовой накладкой. Произведите демонтаж крышки, чтобы добраться до ПП.
С обратной стороны пластиковой накладки вы увидите нанесенную на крышку схему устройств, где размечено место нахождения, а также предназначение каждого предохранителя. К примеру, вам необходимо произвести смену элемента, обеспечивающего работу лампочек габаритов, освещения в салоне или топливного насоса. Чтобы найти вышедший из строя компонент, воспользуйтесь этим материалом или схемой, нанесенной на обратную сторону крышки. Для демонтажа ПП извлеките его при помощи специального пинцета. Если вам необходимо заменить реле, то вытащите его, покачивая вверх и вниз.
Замените вышедший из строя элемент на новый

Обратите внимание на номинал – он должен совпадать в обоих случаях. не забудьте подключить аккумулятор.

Откройте капот и найдите БП, установленный под ветровым стеклом в районе водительского места. Отогните защелки блока и отсоедините фиксаторы, после чего демонтируйте крышку БП. При помощи пинцета демонтируйте выгоревший компонент. Определите неработоспособность элемента по выгоревшей плавкой нити. На место вышедшей из строя детали установите новую, при этом соблюдая цифровой номинал, указанный на пластиковом корпусе.

Видео «Переделка БП на примере ВАЗ 2109»

В данном видео показана процедура переделки БП старого типа на новый на примере автомобиля ВАЗ 2109.

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Схема расположения, распиновка

Наименование / ампераж (А) Обозначения / за что отвечают
F1 (10) Резервация
F2 (10) Указатели поворотников, аварийка, контрольная лампа аварийки
F3 (10) На стоп сигнал, подсветка салона автомобиля ВАЗ 2109
F4 (20) Подогрев заднего стекла, штепсель, на прикуриватель
F5 (20) Звуковой сигнал
F6 (30) Зарезервировано
F7 (30) Вентилятор на печку, омыватель лобового стекла, реле активации кулера радиатора, обогрев заднего стекла, контрольная лампа, освещение вещевого ящика
F8 (7,5) Зарезервировано
F9 (7,5) Зарезервировано
F10 (7,5) Левые габариты
F11 (7,5) Правые габариты
F12 (7,5) Ближний свет (правая)
F13 (7,5) Ближний свет (левая)
F14 (7,5) Левая фара ДС
F15 (10) Правая фара ДС
F16 (10) Индикатор дальнего света, бензонасос

Обозначения и маркировка монтажного блока реле

Номер За что отвечает
Р1 Очистители (дворники) передней оптики
Р2 Омыватель заднего стекла
Р3 Реле лампы поворотников, световой сигнализации
Р4 Моторчик стеклоочистителей
Р5 Диагностика контрольных ламп на приборке (высокая панель)
Р6 Защита от перенапряжения
Р7 Защита ламп дальнего света
Р8 Защита ламп ближнего света
Р9 Вентилятор системы охлаждения
Р10 Клаксон
Р11 Резервация
Р12 Резервация

В евроблоках силу тока предохранителей увеличили на 0,5 Ампера. Вместо старых 7,5 Ампера, устанавливают 8,0 Ампер. Это помните при выборе, покупке расходных материалов при ремонте, замене на ВАЗ 2109 (8, 16 клапанов).

Признаки неисправности предохранителей

  • Модуль изменил цвет, видны точки черного цвета на поверхности, нагар;
  • На панели приборов сигнализирует индикатор о неисправности в моторном отсеке;
  • При запущенном моторе, включенном зажигании, заряженной АКБ некоторые механизмы, не работают, или работают некорректно;
  • В салоне машины слышен запах гари, плавленого в области расположения монтажного блока;
  • Модули на ощупь горячие.

Отличия монтажных блоков предохранителей ВАЗ

Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 заключается в худшей защите от влаги, из-за чего ресурс устройства в несколько раз ниже.

Ведь монтажный блок расположен в нише подкапотного пространства, куда нередко попадает дождевая вода или омывающая жидкость. В новом монтажном блоке отсутствуют реле включения вентилятора и омывателя заднего стекла. Это вызвано изменением электрической схемы автомобиля и установкой этих реле в других местах.

Еще одно отличие – в новой модели монтажного блока применен другой тип предохранителей, более стойкий к сырости. Чтобы отличить один блок от другого, необходимо прочитать надпись на крышке, там указан номер модели. Если по каким-то причинам прочитать текст на крышке не удается, снимите ее и сравните блоки с фотографиями из этой статьи.

Нумерация выводов монтажного блока 2114-3722010

Разъём Контакт Цвет провода Назначение
X1 (Ш1) 1 Б стеклоподъемники
2 Г выключатель
зажигания (кл. 15/2)
3 ГП выключатель
зажигания (кл. 15)
4 ЖГ переключатель
эл.двигателя отопителя
5 Р выключатель
зажигания (кл. 30/1)
6 КР выключатель
зажигания (кл. 30)
7 блокировка
дверей
8 П выключатель
зажигания (кл. 50)
X2 (Ш2) 1 БГ переключатель
очистителя заднего стекла
2 Г переключатель
указателей поворотов (правый)
3 РП включатель
стоп-сигналов
4 Б контрольная
лампа целостности ламп
5 ПЧ включатель
аварийной сигнализации
6 ГБ дверь
левая передняя
7 ОБ включатель
задних противотуманных огней
8 34 контрольная
лампа дальнего света
9
10 4 включатель
задних противотуманных огней
11 сч контрольная
лампа резерва топлива
12 ПЧ контрольная
лампа уровня топлива
13 БЧ плафон
освещения салона
14 КГ контрольная
лампа ручного тормоза
15 гч переключатель
указателей поворотов (левый)
16 эл.двигатель фароочистителя
17
X3 (Ш3) 1 ж датчик
скорости
2 чп включатель
аварийной сигнализации
3 ГП переключатель
указателей поворотов
4 СБ контрольная
лампа уровня масла
5 Ч масса
6 РБ контрольная
лампа уровня омывающей жидкости
7 РО контрольная
лампа износа тормозных накладок
8 3
в
включатель
фар
9 ЖЗ переключатель
стеклоочистителя ветрового стекла
10 ПГ патрон
подключения переносной лампы
11 выключатель
зажигания (кл. 15)
12 РЧ включатель
омывателя заднего стекла
13
14 ж контрольная
лампа противотуманных фар
15
16 СГ указатель
давления масла
17
18 Р переключатель
стеклоочистителя
19 СО переключатель
стеклоочистителя
20 С переключатель
стеклоочистителя
21 ОБ включатель
задних противотуманных фар
X4 (Ш4) 1 ЗП Вкл.
и контрольная лампа обогрева заднего стекла
2 ГБ переключатель
света фар (дальний свет)
3 О стеклоочиститель
4 БЧ включатель
наружного освещения
5 К реостат
освещения приборов
6 Р аккумулятор
7 ЧБ переключатель
очистителя и омывателя ветрового стекла
8 О колодка
Ш4 монтажного блока клемма 3
9 СЧ включатель
звуковых сигналов
10 БП включатель
стоп-сигналов
11 Р аккумулятор
12 СП переключатель
света фар (ближний свет)
13 предупредительный
свет
14
15
16 РГ контрольная
лампа уровня тормозной жидкости
17 ЗБ указатель
температуры охлаждающей жидкости
18 КБ контрольная
лампа заряда аккумуляторной батареи
19 ЖЧ включатель
противотуманных фар
20 РЗ контрольная
лампа уровня охлаждающей жидкости
21 Ж тахометр
X5 (Ш5) 1 3 дальний
свет (правый)
2 дальний
свет (левый)
3 СЧ ближний
свет (левый)
4 П стартер
(кл. 50)
5 ПБ электровентилятора
охлаждения радиатора
6 С ближний
свет (правый)
X6 (Ш6) 1
2 3 включатель
света заднего хода
3 ГЧ указатель
поворота (левый передний)
4
5
6
7
8 ЖЧ габаритный
огонь (правый передний)
9 БЧ терморегулятор
электровентилятора
10 ЖЧ габаритный
огонь (левый передний)
11 Г указатель
поворота (правый передний)
12 включатель
света заднего хода
13 РГ датчик
уровня тормозной жидкости
X7 (Ш7) 1
2 ЖГ эл.двигатель фароочистителя
3 Б эл.двигатель фароочистителя
4
5 СБ датчик
уровня масла
6 СЧ звуковые
сигналы
7 С датчик
скорости
8 ЗБ датчик
температуры охлаждающей жидкости
9 КБ генератор
(кл. 61)
10 Р насос
омывателя ветрового стекла
11 БЧ включатель
подкапотной лампы
12 РБ датчик
уровня омывающей жидкости
13 РЧ тормозные
накладки
14
15 КП тахометр
16 РЗ датчик
уровня охлаждающей жидкости
17 ЖБ реле
противотуманных фар
X8 (Ш8) 1 ЖП реле
противотуманных фар
2 ЖЧ противотуманная
фара (левая)
3 Ж противотуманная
фара (правая)
4 ГП катушка
зажигания
5 Р генератор
(кл. 30)
6 Р генератор
(кл. 30)
7
S РЧ реле
противотуманных фар
X9 (Ш9) 1 РЧ эл
двигатель очиститель заднего стекла
2 Г указатель
поворота (правый задний)
3 БГ эл
двигатель очиститель заднего стекла
4 ОЧ задние
противотуманные огни
5 СЧ дверь
задняя
6 ПЧ дверь
передняя правая
7 БЧ плафон
освещения салона
8 КГ датчик
ручного тормоза
9 БЧ кнопки
сигнализации открытых дверей
10 элементы
обогрева заднего стекла
11 С фонарь
освещения номерного знака
12 ГБ дверь
передняя левая
13 Б плафон
освещения салона
14 П стоп-сигналы
15 Ж габаритный
огонь (правый задний)
16 3 фонарь
заднего хода
17 ЖЧ габаритный
огонь (левый задний)
18 ЖГ очиститель
заднего стекла
19 элементы
обогрева заднего стекла
X11 (Ш11) 1 Ж насос
2 РЧ клапан
омыва заднего стекла
3
4 Ж насос
5 БЧ подкапотная
лампа
6
7
8 КЧ подкапотная
лампа
9 Б эл
двигатель стеклоочистителя
10 эл.двигатель стеклоочистителя
ветрового окна
11
12 СО датчик
аварийного давления масла
13
14 Р клапан
омыва ветрового стекла
15 СО эл.двигатель стеклоочистителя
16 С эл
двигатель стеклоочистителя
17 ЖБ эл
двигатель стеклоочистителя
18
19
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
