Монтажный блок 2114: предохранители, реле, защищаемые цепи

Замена защитных устройств

Для того, чтобы проверить работоспособность предохранителя, следует найти плавкое устройство, соответствующее тому электронному устройству, которое не включается. Сведения обо всех предохранителях и их назначении указаны в инструкции к автомобилю, именно с ней и следует в этом случае сверяться (к примеру, в неработающем омывателе стекол будет виноват предохранитель, промаркированный как F7, и т.д.)

После того, как вероятный «виновник» неисправности будет установлен, следует:

1. Отсоединить клеммы от АКБ.

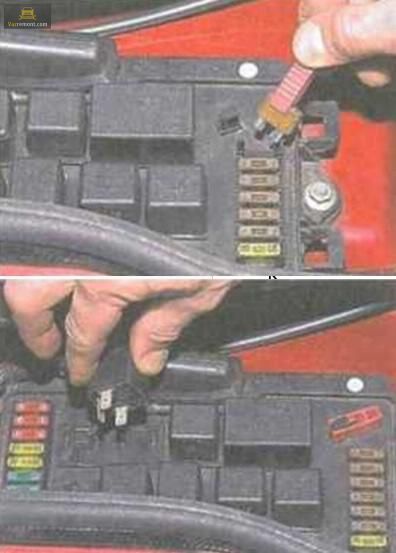

2. При помощи специального диэлектрического пинцета извлечь нужный предохранитель из гнезда (делать это каким-либо металлическим инструментом — нельзя, даже в том случае, если аккумулятор отключен от цепи).
3. Установить новый, такого же цвета (рассчитанный на такой же ампераж).

Сама проверка предохранителя может быть выполнена как визуально (например, если на нем заметны обгорелые места или разрывы), так и с помощью прозвонки тестером (если внешне плавкий элемент выглядит исправным).

Замена предохранителей ваз 2114

Рассказав о том, как разобрать блок предохранителей ваз 2114, и как выполнить их замену, стоит сказать и о том, что делать, если она не помогла, и приборы остаются в нерабочем состоянии.

Основных причин здесь может быть 2 — либо произошел обрыв в цепи этого устройства, либо вышел из строя весь общий блок. В первом случае нужно будет выполнить прозвонку проводов при помощи мультиметра (тестера), во втором — демонтировать весь блок и заменить его на новый.

Сама замена монтажного блока ваз 2114 выполняется точно в таком же порядке, как и его демонтаж для проведения ремонта, а потому не вызовет каких-либо затруднений. Единственное, что нужно учитывать — это то, что новый блок должен быть такой же модели, как и вышедший из строя — в противном случае, он просто не подойдет.

Подготовка электрики к зиме

Электрика в ВАЗ 2114 — немощное место и подлежит сезонной проверке

Как правило, подготовка к зимнему вождению ограничивается заменой шин, проверкой аккумулятора и «незамерзайкой». Но максимальные летние температурные нагрузки, повышенная влажность осенью, пыль и загрязненность контактов негативно сказываются и на работоспособности электрики. Чистота — заклад не только здоровья, но и качественной работы электрооборудования автомобиля. Загрязненные или неплотно зафиксированные клеммы нередко становятся причиной невозможности завести автомобиль. Чувствительность электрики автомашины в период перехода на более экстремальные для нее условия эксплуатации — фактор, о каком многие забывают. Понижение температуры и ее перепады негативно сказываются на изоляции проводов, содействуют образованию микротрещин. Постоянная вибрация приводит к ухудшению контактов. Поскольку по отзывам обладателей Лады 2114 электирика — не самое сильное ее место, она, наряду со свечами, шинами и аккумулятором подлежит сезонной проверке.

Нахождение реле вентилятора

Данный элемент необходим для осуществления терморегуляции двигателя машины. Во время движения на малой скорости мотор перегревается, что требует принудительного включения вентилятора охлаждения. Деталь отвечает именно за это.

Однако точное место нахождения и порядок может меняться зависимо от года выпуска.

Где находится реле включения вентилятора Ваз 2114

Реле включения головного вентилятора находится внутри основного монтажного блока, расположенного под капотом. Также здесь находится и предохранитель.

Как проверить реле

Непосредственно реле вентилятора проверяется только путем замены элемента на заведомо исправную деталь. Также некоторые автолюбители диагностируют релюшку мультиметром, но способ не оправдывает себя ввиду дешевизны первого.

Как проверить предохранитель вентилятора охлаждения без снятия

Чтобы проверить плавкую вставку F4 достаточно подсоединить к ней примитивную прозвонку. Либо нажать на кнопку клаксона – оба устройства запитаны через единый предохранитель и если не работает один, второй также откажет.

Ваз 2114 принудительное включение вентилятора охлаждения с помощью кнопки и реле

Чтобы переделать заводскую схему и установить принудительное включение головного кулера, следует запастись материалами:

• непосредственно релюшка на 4 контакта;
• клеммные
• кнопка удовлетворительного типоразмера, дизайна;
• 5 метров провода с сечением не более 1мм;
• отвертки и гаечные ключи.

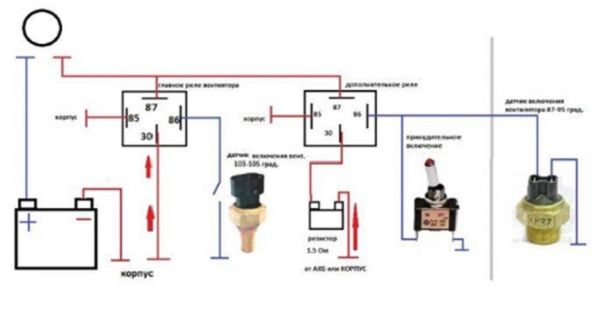

Далее принцип подключения осуществляется по схеме:

Также возможно смонтировать принудительное включение на прямую, но это быстро износит размыкатели.

Блок предохранителей

На автомобиле ВАЗ 2114 предусмотрено в общей сложности два монтажных блока.

Первый и основной из них устанавливается в подкапотном пространстве над лобовым стеклом слева. Там располагаются реле и предохранители. Собственно, во многом из-за этого его называют чаще блоком предохранителе, а не монтажным блоком.

Крышка блока удерживается специальными пластиковыми фиксаторами, что позволяет легко отщелкнуть и снять ее. На внутренней стороне крышки есть схема предохранителей, номинальная сила тока каждого отдельного ЗУ.

Ни в коем случае не устанавливайте в монтажный блок ЗУ, сила тока которого превышает номинальные значения, предусмотренные схемой. Это может привести к поломкам электрооборудования.

На изображении выше вы видите, что в углу блока располагается пинцет. Он специально включен в конструкцию, поскольку с его помощью выполняется демонтаж и установка новых предохранителей.

Всего БП включает в себя 17 действующих предохранителей (F1-F16) и еще четыре резервных — F17-F20.

Также для ВАЗ 2114 предусмотрен второй блок с предохранителями. Он находится внутри салона под бардачком и полкой. Этот БП включает в себя следующие предохранители:

• Для топливного насоса. Номинальный ток -15А;
• Для реле вентилятора, датчика скорости, ДМРВ и датчика кислорода. У всех них номинальный ток составляет 7,5А;
• Для защиты блока зажигания и электронного блока управления двигателем. Их нормальный ток также 7,5А.

Назначение ЗУ

Чтобы оперативно решать вопросы с вышедшими из строя предохранителями, владельцам ВАЗ 2114 следует разобраться, какой ЗУ для чего предназначен. Так вам будет намного проще ориентироваться в обозначениях. Воспользуйтесь специальной таблицей.

Защита лампы и переключателя поворотов, аварийки, белой лампы заднего хода, питания приборного блока, маршрутного компьютера, обмотки генератора, лампочки сигнала малого давления масла, стояночного тормоза, тормозной жидкости и низкого заряда аккумулятора

Если работа двигателя становится нестабильной, в электросети возникают проблемы, перегорают лампочки или перестают работать электрические приборы, первым делом следует проверить эффективность и целостность предохранителей.

Для этого выполняются следующие мероприятия.

1. Определите расположение предохранителей, которые могут выйти из строя. Схему вы уже знаете, обозначения также вам хорошо знакомы. Потому остается понять, ЗУ следует искать под капотом или в блоке внутри салона.
2. Обязательно обесточьте автомобиль. Для этого достаточно просто снять с аккумуляторной батареи минусовую клемму.
3. Снимите пластиковые фиксаторы, с помощью которых удерживается пластиковая крышка монтажного блока. Вот так можно легко снять блок.
4. Снимите с крепления пинцет, который располагается прямо внутри монтажного блока рядом с предохранителями и реле.
5. Пинцетом захватите устройство, которое вы подозреваете в поломке, и вытащите.
6. Теперь нужно действительно убедиться, что предохранитель перегорел и не работает. Для этого визуально осмотрите плавкий элемент. Если он оторвался или деформировался, значит, защита сработала, а потому предохранитель придется заменить.
7. Но не всегда визуальным методом можно обнаружить поломку ЗУ. В таком случае придется воспользоваться тестером.
8. Добравшись до истины, то есть определив, что защитное устройство вышло из строя, его достаточно будет заменить на новое.

Сегодня новый предохранитель, в зависимости от его типа, стоит в районе 150-300 рублей. Если потребуется полная замена всего блока предохранителей, тогда придется потратить около 2000 рублей.

Правила безопасности

Теперь еще несколько правил безопасности:

• Ни в коем случае не вставляйте на место сломанных ЗУ самодельные устройства и перемычки;
• Никогда не устанавливайте на посадочные места предохранители, номинальный ток которых превышает значения, указанные на крышке корпуса. Это может привести к короткому замыканию и возгоранию автомобиля;
• Не используйте металлические отвертки и прочие инструменты из металла при работе с монтажным блоком. Это касается даже условий, если машина обесточена, то есть аккумулятор отключен.

Принцип работа, конструкция и характеристики предохранителей

Принцип действия плавких вставок расшифровывается их названием. Предохранители изготавливаются из легкоплавких проводников, выдерживающих определенный ампераж. В зависимости от назначения и напряжения обслуживаемой цепи, предохранители разделяются по выдерживаемой силе тока. Обычно, на ВАЗ 2114 применяются вставки от 5 до 30 Ампер.

Назначение предохранителей

Основное назначение предохранителя – защита приборов и оборудования от перегрузок и КЗ. При превышении максимального предела (коротком замыкании внутри цепи проводки) – деталь разрушается, что приводит к размыканию магистрали. Следовательно, деталь остается неповрежденной.

Часто встречающиеся неисправности

Среди частых обращений на СТО выделяются:

• перегорание проводки;
• попадание воды на контакты и как следствие их замыкание;
• повреждение проводов;
• неисправности электронных блоков.

За редким исключением происходят поломки самого блока предохранителей.

Проверка и замена предохранителей и блока

Чтобы проверить предохранитель на исправность следует изъять его из гнезда и визуально осмотреть его. Если деталь цела – на ней не будет нагара, следов окисления. Непосредственно замена осуществляется при помощи щипцев, входящих в комплект. Категорически запрещено вытягивать вставки, расшатывая их – можно сломать ножки.

С ремонтом блока все сложнее. Здесь потребуется выполнить последовательность действий:

• открыть крышку монтажной панели;
• найти и выкрутить 4 крепежных винта;
• аккуратно поднять модуль и отсоединить клемные колодки.

Важно при выполнении процедуры соблюдать чрезвычайную осторожность – деталь легко повредить

Подготовка электрики к зиме

Электрика в ВАЗ 2114 — немощное место и подлежит сезонной проверке

Как правило, подготовка к зимнему вождению ограничивается заменой шин, проверкой аккумулятора и «незамерзайкой». Но максимальные летние температурные нагрузки, повышенная влажность осенью, пыль и загрязненность контактов негативно сказываются и на работоспособности электрики. Чистота — заклад не только здоровья, но и качественной работы электрооборудования автомобиля. Загрязненные или неплотно зафиксированные клеммы нередко становятся причиной невозможности завести автомобиль. Чувствительность электрики автомашины в период перехода на более экстремальные для нее условия эксплуатации — фактор, о каком многие забывают. Понижение температуры и ее перепады негативно сказываются на изоляции проводов, содействуют образованию микротрещин. Постоянная вибрация приводит к ухудшению контактов. Поскольку по отзывам обладателей Лады 2114 электирика — не самое сильное ее место, она, наряду со свечами, шинами и аккумулятором подлежит сезонной проверке.

Назначение каждого из предохранителей на автомобиле

Если вы перевернёте снятую крышку, то на её внутренней стороне будет видна схема расположения реле и плавких предохранителей в монтажном блоке (блоке предохранителей). На ней все эти элементы пронумерованы и имеют обозначения от F1 до F20. Естественно, каждый отвечает за работоспособность различных потребителей в электросети автомобиля:

Схема с расположением предохранителей ВАЗ 2114

• F1 – задний противотуманный свет и лампочка указателя включения последнего (10 A);
• F2 – реле-прерыватель поворотников, аварийная сигнализация ВАЗ 2114, поворотники (10 A);
• F3 – плафон передний и центральный салонного освещения, багажника, маршрутный компьютер и лампочки сигналов торможения (7,5 A);
• F4 – обогрев заднего стекла (20 A);
• F5 – сигнал звуковой, вентилятор охладительной системы (20 A);
• F6 – стеклоподъёмники (30 A);
• F7 – электромотор отопителя, переднего стекла, омыватель, лампа «бардачка», прикуриватель (30 A);
• F8, F9 –противотуманка соответственно правая и левая (7,5 A);
• F10, F11 – левый габарит, а также правый, указатель включения габаритов, освещение номера, а также лампа приборного освещения, пепельницы (7,5 A);
• F12, F13 – соответственно правый и левый свет ближний (7,5 A);
• F14, F15 – свет дальний соответственно левый и правый (7,5 A);
• F16 – поворотники, сигнализаторы приборной панели – стояночного тормоза, разряда аккумулятора и т. д. а также маршрутный компьютер (15 A);
• F17-20 – резервные соответственно на 7.5, 10, 30 и 20 A.

Схема предохранителей ваз 2114 содержит и резервные предохранители на 7.5, 10, 20, а также 30 А, расположенные в нижней части блока предохранителей ВАЗ 2114. Вытащив предположительно перегоревший, следует осмотреть его визуально. Если видно, что целостность нити нарушена, то можно однозначно утверждать, что причина неработоспособности оборудования ТС кроется именно в неисправности предохранителей. Заменить неработоспособный можно резервным той же мощности согласно данным, которые представляет вам схема на обратной стороне пластмассовой крышки монтажного блока.

Принцип работа, конструкция и характеристики предохранителей

Защитное устройство подобного типа состоит из корпуса, который обычно выполняется из высокопрочной керамики или специального стекла и плавкой вставки из токопроводящего металла или сплава.

Корпус выполняет несколько функций:

• в него встраивается особым образом плавкая вставка таким образом, чтобы при превышении номинального тока вставки она оплавлялась или разрывалась;
• рабочая нить вставлена в камеру для гашения электрической дуги, возникающей при разрыве цепи, эта камера оборудована в корпусе;
• на корпусе, в тех местах и в том виде, как это предусмотрено вариантом исполнения предохранителя, имеются рабочие контакты, через которые он должен подсоединяться в общую сеть.

На корпусе наносится информация о характеристиках данного защитного устройства. Это номинальный ток плавкой вставки и номинальный ток корпуса предохранителя при котором он разрушается.

По рабочим характеристикам эти защитные элементы подразделяются на:

• быстродействующие;
• низковольтные;
• рассчитанные на средние напряжения;
• изготовленные для высоких напряжений.

В автомобильных сетях применяют первые две разновидности.

Определяющим моментом показывающим предназначение конкретного защитного устройства с плавкой вставкой является ее токовая характеристика. Именно она говорит о том, в каком диапазоне этот элемент готов работать.

1. Для защиты электродвигателей ставят такие предохранители, вставки которых выдерживают номинальный ток и его превышение достаточно длительное время необходимое для запуска основного механизма и выхода его в рабочий диапазон. Как правило, такие ЗУ(защитные устройства) маркируются — g – как устройства готовые к защите как от перегрузки, так и от короткого замыкания.
2. Имеются защитные устройства, которые эффективно срабатывают при коротких замыканиях и защищают все оборудование от токов очень высокого напряжения. Такие ЗУ маркируются — a — для защиты только от КЗ.

Плавкие предохранители для автомобилей имеют несколько вариантов исполнения:

• слаботочные вставки, в сетях до 20 А, изготовлены из стекла с тонкой проволочной вставкой, бывают керамические корпуса, концы сделаны из металла;
• вилочные вставки, наиболее часто используются в транспортных средствах, они бывают миниатюрными и обычными.

Согласно ГОСТ принята система окраски плавких ЗУ в зависимости от номинального тока вставки. 2 А — серый, 4 А — розовый, 5 А — оранжево-желтый, 7,5 А — коричневый, 10 А — красный, 15 А — голубой, 20 А — желтый, 25 А — белый, 30 А — зеленый.

Цвета предохранителей

ГЕНЕРАТОР

Генератор предназначен для вырабатывания электроэнергии, столь необходимой для стабильной работы электрооборудования автомобиля. Дополнительно он выполняет функцию подзарядки аккумуляторной батареи – с разряженным аккумулятором невозможно будет запустить двигатель. Для модели ВАЗ 2114 номинальным напряжением электрической цепи считается 12 Вольт, но с учетом всех потребителей (освещение, система зажигания, приборы, моторчик печки, мотор стеклоочистителей и т. д.) оно всегда должно быть выше. Поэтому напряжение в электрической схеме может находиться в пределах от 13,2 до 14,7 Вольт. Для поддержания его в нужном значении в цепь генератора устанавливается регулятор. Причем, это устройство присутствует в составе любого авто, а не только на модели 2114.

Для автовладельца важно знать, вырабатывает ли генератор необходимый ток. Проверка работоспособности генератора в первую очередь определяется по индикатору зарядки, находящемуся на панели приборов в салоне машины

Если лампа горит во время работы двигателя, то генераторная цепь неисправна, требуется диагностика и при необходимости ремонт.

Монтажный блок нового образцаВАЗ-2113, 2114, 2115

Расположение предохранителей и реле

Описание реле: К1–реле включения очистителей фар; К2–реле-прерыватель указателей поворота и аварийной сигнализации; К3–реле стеклоочистителя ветрового окна; К4–реле контроля исправности ламп; К5–реле включения стеклоподъемников; К6–реле включения звуковых сигналов; К7–реле включения электрообогрева заднего стекла; К8–реле включения дальнего света фар; К9–реле включения ближнего света фар; F1–F20–плавкие предохранители; Х11 – выводы колодки жгута проводов

Таблица цепей, защищенных плавкими предохранителями на ваз 2114

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1

Описание реле: К1–реле включения очистителей фар; К2–реле-прерыватель указателей поворота и аварийной сигнализации; К3–реле стеклоочистителя ветрового окна; К4–реле контроля исправности ламп; К5–реле включения стеклоподъемников; К6–реле включения звуковых сигналов; К7–реле включения электрообогрева заднего стекла; К8–реле включения дальнего света фар; К9–реле включения ближнего света фар;

Поломка генератора – как определить?

Поломка генератора влечет за собой большие неприятности – из строя могут выйти электроприборы, сокращается срок службы аккумулятора. Так, если из строя вышло реле регулятора напряжения, генератор может выдавать напряжение большей мощности, чем требуется. Это может привести к проблеме в правильных показаниях электроприборов, а также в работе освещения автомобиля.

Для самостоятельной проверки работоспособности генератора вам нужен будет тестер и помощник. Первым делом вставьте ключ в зажигание и заведите автомобиль. На приборной панели должен светиться индикатор аккумулятора, который указывает на низкий заряд или разрыв цепи. Необходимо прогреть автомобиль до рабочей температуры и включить все возможные приборы в нем.

Потом возьмите тестер и проверьте напряжение на клеммах аккумулятора. В это время ваш напарник должен держать ногу на педали газа и поддерживать 3000–3500 об/мин двигателя. Напряжение на тестере в автомобиле ВАЗ 2114 с нормальным рабочим генератором должно быть не меньше 12–13 Вольт. Если напряжения меньше, необходимо приступать к детальной проверке устройства. Срочный ремонт требуется и в том случае, если сила тока больше 14,7 Вольт. Это касается не только автомобиля ВАЗ 2114, но и других легковых машин.

При проверке работы генератора нужно прислушаться к его звуку. Наличие характерного гула или шума от трения ремня свидетельствует об износе его подшипника, в таком случае необходим полный ремонт устройства. Также довольно часто оказывается плохим контакт массы на генераторе автомобиля, потому как провод расположен в ВАЗ 2114 достаточно низко. Во время дождливой погоды на него попадает вода, из-за чего происходит окисление контактной клеммы.

Еще одной причиной слабого напряжения может быть обтянутый или достаточно изношенный ремень генератора. В результате генератор может не выполнять необходимое количество оборотов для поддержания электропитания в норме. В этом случае необходимо его натянуть или заменить. Работа по натяжке или замене ремня генератора не отнимет у вас много времени, а также не требует наличия определенных технических навыков.

Схема и конструкция

Предохранители на ВАЗ 2114 имеют свойство перегорать в случае превышения максимально допустимого тока, идущего по тем или другим проводам в схеме электрооборудования автомобиля. Они рассчитаны на определенную и нагрузку, и представляют собой проволочную перемычку разного сечения.

От диаметра сечения зависит, при какой силе тока произойдет разрыв перемычки.

Предохранители старого образца были продолговатые, округлой формы, перемычка крепилась на керамическом корпусе. Современные плавкие вставки плоские, вилочного типа, могут иметь два размера – стандартный и уменьшенный. Вставки имеют разные цвета в зависимости от силы тока, на который они рассчитаны. Существует определенная окраска перемычек:

• Серые – два ампера (2 А);
• Розовые – четыре ампера (4 А);
• Желто-оранжевые – пять ампер (5 А);
• Красные – десять ампер (10 А);
• Синие – пятнадцать ампер (15 А);
• Желтые – двадцать ампер (20 А).

Более мощные предохранители имеют белый (25 А) и светло — зеленый (или синий) (30 А) цвет. Определить, где находятся предохранители на ВАЗ 2114 можно, открыв капот автомобиля. На левом лонжероне (ближе к водителю) установлен основной блок предохранителей (БП), он представляет собой пластиковую прямоугольную коробку с крышкой, внутри которой находятся плавкие вставки и реле. Часто БП еще называют монтажным блоком.

Еще три вставки находятся в салоне авто – под панелью приборов с пассажирской стороны. Они расположены сверху вниз:

• Верхний предохранитель (15А) отвечает за работу бензонасоса;
• Средний (7,5 А) – контролирует цепь электрического вентилятора радиатора;
• Нижний (7,5 А) – предохраняет от перегрузки электронный блок управления двигателем. Кстати, сам ЭБУ находится рядом с плавкими вставками.

В непосредственной близости от ЭБУ размещаются в таком же порядке реле:

• Верхнее – реле бензонасоса;
• Среднее – включения электрического вентилятора;
• Нижнее – основное реле электрической цепи.

Конструкция

В состав основного БП, находящегося под капотом, входят следующие детали:

• Пластиковый корпус;
• Соединительная плата с разъемами и колодками;
• Крышка – предохраняет внутренности блока от грязи и влаги;
• Реле;
• Плавкие вставки.

Пластиковая крышка снимается очень просто – она защелкивается сверху на корпусе. По бокам корпуса есть отливы с отверстиями для крепления блока на кузове автомобиля (всего два крепления).

Схема блока предохранителей на ВАЗ 2114 для наглядности представлена ниже на рисунке. В ней хорошо видно, какого номинала устанавливаются вставки, какие есть в блоке реле, и где все элементы установлены.

Схема предохранителей на ВАЗ 2114 ничем не отличается от схемы моделей ВАЗ 2113 и ВАЗ 2115. БП этих марок полностью взаимозаменяемы. На монтажном блоке установлены следующие реле:

• К2 – «аварийки» и указателя переключения поворотов;
• К3 – стеклоочистителей;
• К4 – для контроля габаритов и света;
• К5 – электрических стеклоподъемников;
• К6 – сигнального гудка;
• К7 – нити обогрева заднего стекла;
• К8 – переключения фар на дальний свет;
• К9 – переключения фар на ближний свет.

Плавкие вставки имеют нумерацию от F1 до F20. Какая вставка за что отвечает, можно прочитать в инструкции, но на крышке блока с внутренней стороны есть распиновка блока предохранителей. По нарисованным значкам схемы даже без описания можно догадаться о предназначении вставки, или по значкам легко запомнить, какую функцию она выполняет. Например:

• Напротив F5 стоит число 20 и нарисован гудок – плавкая вставка звукового сигнала на 20 АНапротив F7 число 30 и четыре лопасти – предохранитель мотора отопительной системы, мотора омывателя лобового стекла (30А);
• Напротив F14 и F15 число 7,5 и значок фары с длинными штрихами впереди – вставка дальнего света левой и правой фары(7,5А);
• Напротив F16 число 15 и стрелки в разные стороны – предохранитель реле поворотов.

Салонные предохранители ваз 2114 – расшифровка схем и зоны ответственности

Отдельная панель предохранителей салонного блока предназначена для управления вторичными цепями электрооборудования. Основная задача модуля – разгрузить подкапотную часть и минимизировать вероятность поломок по причине перегруза платы.

В 90% случаев монтажный блок оборудован малым комлектом вставок. Это обусловлено целевым назначением устройства. Фактически здесь установлены такие модули.

Реле

В монтажной панели контрольные реле расположены в последовательности с лева на право:

1. Управление силовыми жилами топливного насоса. Отсюда осуществляется подача напряжения на магистральную линию.
2. Главное реле двигателя. Отвечает за питание ЭБУ и параллельных цепей первичной системы управления автомобиля.
3. Элемент размыкатель силовых жил основного вентилятора системы охлаждения двигателя.

Также здесь присутствует аналогичное количество плавких вставок. Каждый элемент работает в спарке с реле и отвечает за защиту системы от перегрузки:

• F1 – предохранитель бензонасоса ваз 2114, отвечает за контроль правильности подачи напряжения на магистраль;
• F2 – предохранитель ВАЗ 2114 инжектор 8 клапанов, отвечающий за контроль напряжения головной цепи автомобиля;
• F3 – плавкая вставка, идущая на электронный блок управления.
