Центральный замок: что это и как он работает

Принцип работы

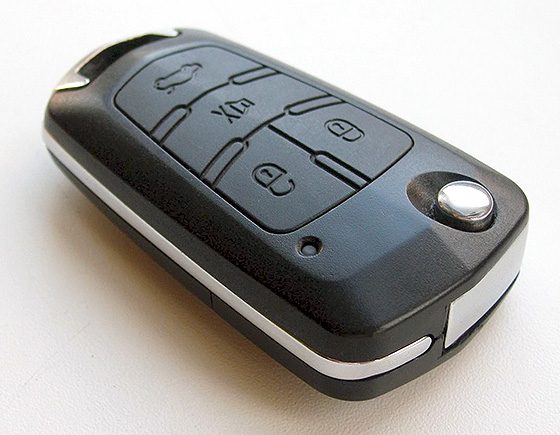

Центральный замок с дистанционным управлением контролируется кнопками, расположенными на ключе или брелоке. По сигналу «Закрыть» (или «Lock») с брелока передается кодированный сигнал на приемную антенну приемника центрального блока замка. Сигнал усиливается и дешифрируется. Если сигнал получен от родного ключа, подается сигнал разрешения на центральный блок обработки сигналов.

В случае централизованного управления он создает управляющий сигнал на все двери  и устройства в зависимости от кодировки (передние, водительскую, задние, багажника и др.) Сигнал передается на исполнительные устройства, которые закрывают двери.

При закрытии микровыключатели, установленные в актуаторах или механизмах замка, стеклоподъемниках, передают подтверждающие закрытие дверей и стеклоподъемников импульсы на центральный блок. В случае успешного выполнения всех зон закрытия, центральный замок останавливает свою работу.

Видео — установка дистанционного управления центральным замком на Volkswagen polo sedan:

Если по каким-либо причинам не подтвержден сигнал закрытия дверей или стеклоподъемников, центральный замок отменяет операцию закрытия дверей. В этом случае обычно слышны несколько щелчков закрытия-открытия замков. Это свидетельствует, что система дала сбой, требуется выяснение причин. В некоторых автомобилях для подтверждения действий центрального замка моргают световые сигналы поворотов или габаритов.

При открытии дверей с помощью центрального замка с ключа передается сигнал «Unlock» (пиктограмма открытый замок). Если сигнал распознан, двери открываются. Открытие багажника в большинстве систем управляется отдельно.

Связь центрального замка с охранной системой, блоком комфорта, системой пассивной безопасности (для автоматического открывания дверей при срабатывании датчиков удара) производится по CAN-шине.

Как подключить сигнализацию к центральному замку

Выявленный провод разрезают и подсоединяют к выходам автосигнализации. При осуществлении схемы возможно сделать беспрепятственную подачу импульсов от двери автомобиля к компрессору, передача будет выполнена посредством контактов реле. Так, когда авто поставлено на сигналку, активируется реле, что обеспечит размыкание общего вывода устройства с замкнутым элементом, из чего последует разрыв электроцепи управления от двери. После этого общий контакт смыкается с замкнутым компонентом, что повлечёт за собой запирание замка.

Пневматическая система инертна, что означает ожидание до трёх-четырёх секунд для закрытия запорных механизмов и контактных компонентов, которые переключаться на минус. По этой причине реле сигнализации необходимо удерживать до четырёх секунд с целью достижения импульса, иначе последует некорректная работа системы. Так, после перехода сигнализации в начальное положение, электроцепь между компрессором и управляющим проводом будет восстановлена, а в случае если замок не успел запереться, на проводе будет плюсовой импульс, то есть компрессор подаст команду открытия, что означает активацию защиты сигналки при незапертых дверях.

Если не срабатывает центральный замок с брелка: последовательность поиска неисправности

Любой ремонт и поиск неисправности в автомобиле необходимо начинать с проверки предохранителей, обслуживающих конкретную систему. В приведенной схеме их три. Обычно может быть и более. Необходимо найти их расположение, пользуясь руководством по эксплуатации авто или поиском в интернете.

Видео — если не срабатывает центральный замок от сигнализации, то сначала проверьте предохранители:

Если все предохранители исправны, переходят к определению места неисправности, по ее характерным признакам.

1. ЦЗ не закрывает двери

Есть несколько вариантов когда центральный замок:

вообще не реагирует на сигнал брелка, в этом случае необходимо проверить, а лучше сразу поменять батарейку брелка;

не закрывает двери и с ключа замка;

закрывает и сразу открывает двери.

Последний вариант связан с неплотным закрытием стекол или дверей. Необходимо попытаться поджать последовательно каждую дверь, подпирая ее всем телом, в момент поджатия попытаться закрыть ЦЗ.

Возможно, в область закрытия какой-то двери попал посторонний предмет, необходимо проверить. Также следует проверить дожим стекол, чтобы они плотно входили в верхние пазы.

Если центральный замок не реагирует на брелок и ключ, возможно, произошел облом проводов в области гофры, входящей в дверь. Если есть опыт ремонта электропроводки, можно найти неисправный провод и соединить его.

2. ЦЗ не открывает двери, но при этом закрывает

Как один из вариантов – смещение подвеса двери. Замок блокируется защелкой двери. Такая неисправность часто бывает в дверях багажника. Приходится их поджимать вручную, чтобы расклинить движение привода замка. В момент попытки открывания двери должен быть слышен щелчок привода. В некоторых авто он почти неслышим, надо приложить ухо к двери.

3. ЦЗ закрывает только водительскую дверь

Здесь, скорее всего, неисправность заключается в нарушении связи от блока управления водительской дверью к центральному блоку или другим дверям. Следует снять гофрошланг с перехода проводки от водительской двери в салон автомобиля – там будет обрыв.

В некоторых моделях авто в месте перехода проводки в салон авто стоит соединительный разъем, можно проверить его контакты. Также необходимо исследовать электропроводку под обшивкой двери, все соединительные разъемы.

4. Не работает открытие одной из дверей

Возможные неисправности: повреждение электропроводки в гофре или по пути к ней в салоне, неисправность привода замка.

Видео — не работает центральный замок водительской двери на Шкода Фабия:

Привод замка нетрудно поменять, он стоит недорого. Во время замены главное не повредить рычаги, тяги и пластмассовые наконечники.

В случае самостоятельной замены привода центрального замка, для уверенности лучше найти в интернете, справочниках или руководстве по эксплуатации механическую схему, чтобы не забыть установить какую-нибудь деталь.

Подготовка к самостоятельной установке ЦЗ

Сложность установки напрямую зависит от марки авто. Но, на самом деле, случаи, когда что-то нужно подпиливать и долго высверливать встречаются редко. В основном к ним относятся автомобили-долгожители, которым минимум по тридцать лет. В большинстве вариантов авто уже подготовлено к монтажу ЦЗ. Остается только поставить комплект на место. Ну и вторая сторона вопроса – сам набор. При отсутствии желания долго копаться, покупайте универсальные замки. Монтаж несложен и информации по ним вы найдете предостаточно.

Что в базовом комплекте?

Берем самый простой универсальный комплект. Управление, в нашем случае, будет осуществляться со специального брелока. Обычно их два. Есть вариант, когда система будет срабатывать с поворота ключа в замке двери водителя. Также можно вывести специальную кнопку в салон автомобиля. Такая дополнительная опция очень приятна, если двери требуется заблокировать в процессе езды. Не всегда удобно использовать пульт управления.

Итак, приобретаем универсальный комплект замка, в который в большинстве случаев входят:

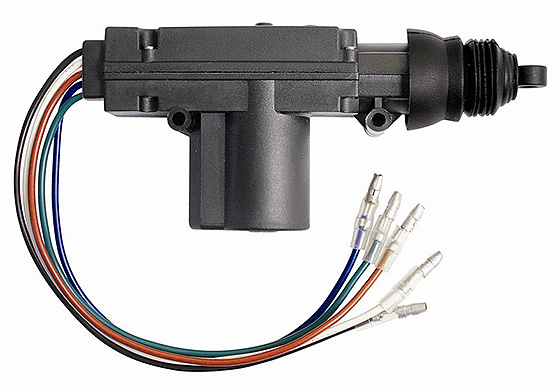

  • Четыре моторчика. Будут крепиться на двери. Один из них с четырьмя проводками — на водительскую дверь;
  • Блок управления. К нему мы, впоследствии, подведем все провода;
  • Набор проводов нужной длины. Если чувствуете, что их не хватит, покупайте дополнительные сразу;
  • Брелоки, планки, шурупы и т.д.

Центральный замок

Необходимые инструменты для работы

Теперь собираем инструмент, который пригодится нам в работе, если отверстий под крепление моторчиков в дверях нет, то подготовьте дрель со сверлом. Еще необходимы: отвертки, шуруповерт, ножик, гофрированные трубки (через них прокладываются провода, чтобы избежать перетирания и воздействий внешних факторов на проводку) и изолента. Все открытые участки проводов будем перематывать лентой, для того чтобы избежать их контакта с металлическими частями кузова.

Последнее, что нужно сделать, перед тем как перейти к монтажу – снять обшивку и пылезащитные шторы со всех дверей. Определите место, где вы будете крепить механизм так, чтобы он не мешал работе стеклоподъемников. При необходимости придется сделать дополнительный кронштейн.

Установка центрального замка

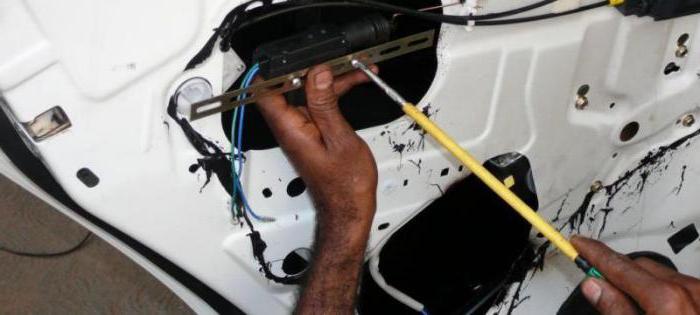

Все необходимые приготовления сделаны, и можно приступать к работе. Крепим движки к дверям, помним о том, что моторчик с четырьмя проводами ставим на дверь водителя. Туда же устанавливаем блок управления.

Схема подключения

После установки проверяем корректность взаимодействия с замочной тягой, отвечающей за открытие и закрытие двери, и плавность работы самого замка.

Переходим к проводам. Тянем их от каждого моторчика к блоку управления. Заранее подумайте, как потащите провод от задней правой двери. Можно использовать пространство под сиденьями. Подключаем их соответственно со схемой и выполняем проверку. Для этого верните аккумулятор в прежнее состояние. При обнаружении каких-то неисправностей проверьте в первую очередь правильность соединений. Могут быть перепутаны выходы на плюс и минус. При проверке лучше находиться внутри авто или не закрывать двери. Как только вы восстановите работу аккумулятора, замки должны сработать автоматически.

Установленный и подключенный моторчик

Если есть желание все-таки сделать кнопку управления замками заранее подготовьте недостающие детали. Дополнительный провод и кнопку. Ее можно врезать в приборную панель. Кнопку покупайте любую, например, для стеклоподъемника.

Монтаж кнопки управления ЦЗ

Ищем черный, коричневый и белый провода под бортовой панелью и подключаемся к ним. Как вариант, можно протянуть провода и соединиться с пучком электрики от центрального замка водительской двери. А остальное подключение выполняем согласно схеме.

Схема подключения кнопки управления ЦЗ

Схема подключения кнопки управления ЦЗ

Абсолютно не обязательно делать эту кнопку на панели. Опять же все зависит от удобства. Вы можете расположить ее в пространстве между передними креслами, если там есть необходимая электрика. Как вариант, кнопку можно врезать в подлокотниках на дверях.

К центральному замку также можно подключить и багажник. Что, кстати, тоже значительно сэкономит ваше время и нервы. Если на заднем стекле у вас есть дворник, то необходимая электрика уже протянута, и подключиться не составит никакого труда. Главное, не забывать о том, что центральный замок все-таки не может обезопасить ваш автомобиль на сто процентов. Такие опции необходимо использовать комплексно и, конечно же, установить сигнализацию.

Установка ЦЗ

Центральный замок в машине (и в частности автомобилях от «АвтоВАЗ») – это дополнительная опция. Однако это актуально для 2000-х годов. Сейчас вся продукция «АвтоВАЗа» штатно во всех комплектациях оснащается механизмом центрального замка. На тех авто, где ЦЗ не установлен, владелец сам может установить устройство. Установка центрального замка – это не сложная процедура.

Первым делом необходимо отключить клеммы АКБ. Также снимают дверные карты и механизм стеклоподъемников. После этого необходимо подобрать подходящее место для установки активаторов. Устанавливать механизм можно в любом положении

Но важно, чтобы тяга исполнительного устройства могла свободно двигаться

Тонкости подключения механических тяг

Допустим, в комплектациях авто опция «центральный замок» допускается. Тогда, всё будет просто: актуатор монтируют к штатным креплениям. Но во многих автомобилях наличие ЦЗ не предусматривается. И тогда, при установке системы приходится «исхитряться». В «классике ВАЗ», например, нужно удалить специальную пружинку:

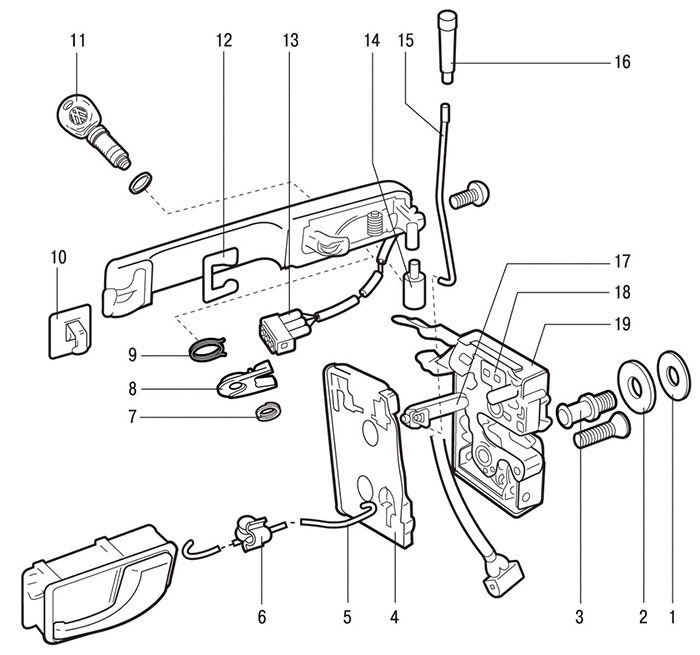

Дверь «классической» модели ВАЗ

Если забыть о ней, актуатор не справится с нагрузкой. Возможно, подобные тонкости есть и в других моделях авто.

Ошибки при монтаже тяги

Каждый актуатор выполняет простую функцию: дублирует нажатие на «собачку». Вроде бы, усилие нужно небольшое, но всё равно после монтажа ЦЗ часто возникают проблемы. Тяга актуатора может гнуть штатную тягу при срабатывании. Штатную деталь часто изготовляют из проволоки, и усилие к ней нужно прилагать в одной точке. Ну, а внося дополнения в конструкцию, надо готовиться к побочным результатам.

Установив актуатор на место, можно соединить идущую от него тягу с тягой «собачки»:

Обе проволочные тяги соединены

Для этих целей используется крепление, которое идёт в комплекте с ЦЗ. Один из винтов крепления (средний) не нужно затягивать сразу. Вместо этого, рекомендуют поступить так:

  1. Обе стержневые тяги вдавливают вниз до упора. Затем, отмечают положение крепления снизу и сверху.
  2. Обе тяги смещают до упора вверх. Снова отмечают положение крепления.

Крепёжный винт затягивают, расположив его посередине между крайними метками. Сделать лучше не получится всё равно.

После проведения монтажа есть смысл проверить работу актуатора. К его проводам кратковременно подключают АКБ, используя при этом пред-колбу.

Возьмём напряжение с АКБ

Допустим, «собачка» не займёт крайнее положение за секунду. Значит, что-то выполнено с ошибкой, и нет смысла усердствовать в проверке дальше.

Как известно, центральные замки на авто срабатывают за 0,7-0,8 с.

Примеры нестандартного монтажа ЦЗ

При прочтении вышесказанного, может сложиться мнение, что актуатор перемещает «собачку» только вниз, выполняя запирание. На самом деле, стержень актуатора движется в обе стороны, причём, с одинаковым усилием. Зная об этом, нужно правильно рассчитать, где именно будет установлен актуатор и что он должен перемещать. Вариантов может быть несколько.

Часто стержень «собачки» соединён с тягой замка при помощи коромысла (см. рис):

Метод монтажа дверного актуатора

Здесь, как вы догадываетесь, лучше соединить актуатор с верхним стержнем, а не с проволочной тягой. Что и было реализовано на практике (проблем не возникло). Есть следующий принцип: чем меньше изменений будет в «штатной» конструкции, тем лучше.

Рассмотрим ещё один пример. Здесь рукоять «собачки» перемещается по горизонтали. Значит, и сам актуатор крепится так же. То есть, в направлении движения тяг:

Тяги движутся только горизонтально

Отсутствие деформаций скажет о правильности расчета. Выше рассмотрены вопросы механики, но сейчас, заметим ещё одно: в паспорте или инструкции вы найдёте максимальное значение тока. Используйте его для расчета номинала пред-колбы.

В паспорте электропривода Starline указано значение 4 Ампера. Это – максимальный ток, по которому выбирают предохранитель.

Для приводов в 4-х дверях сумма равна 16-ти Амперам. Значит, подойдёт пред-колба на 20 Ампер, или на 16 (но такой номинал не предусматривается). Изготовитель приводит именно максимальную силу тока. Что действительно не только в отношении Starline.

Признаки неисправности ЦЗ

Основные признаки неисправности центрального замка в точности соответствуют их проявлению:

не открывается с брелка или ключом водительская дверь;

не закрывается с брелка, ключом или кнопкой водительская дверь;

не работает открытие — закрытие одной из дверей;

центральный замок закрывает и сразу открывает двери;

самопроизвольно срабатывает блокировка — открывание дверей.

Одним выражением все перечисленные неисправности можно назвать «некорректная работа системы центрального замка».

Видео — перестал работать центральный замок в ЛАДА КАЛИНА, поиск причины:

Принцип работы ЦЗ

Блок центрального замка соединен со всеми датчиками и проводами, поэтому является главным элементом системы безопасности; исполнительные устройства — по своей сути это двигатель постоянного тока, который связан с редуктором

Центральным замком обычно управляют с помощью двусторонней кнопки с тремя контактами — одним общим и двумя нормально-разомкнутыми.
Важно знать следующее. Найти такие провода относительно несложно при помощи пробника лампового

Электропривод Имеется несколько различающихся по конструкции видов электроприводов с тяговым усилием 2,5 — 6 кг.
Вместо этих компонентов могут использоваться сигнальные контакты. К37 — блок управления ЦЗ. Если же напряжение будет поступать на контакты отдельно, это никак не повлияет на функционирование устройств.
Это важно — иначе можете спалить сигнализацию или, что ещё хуже, какое-нибудь оборудование в авто. Если лампочка пробника погасла при закрытии или открытии, а затем опять загорелась, то пробник пересаживаем на минус и тыкаемся в тот же самый провод и опять управляем центральным замком. Плюс на одном проводе, минус на другом — моторчик в одну сторону закрутился, и двери закрылись, поменяли полярность — моторчик в другую сторону закрутился, и двери открылись. Сечение проводника должно быть не менее 0,75 квадрата.
В таком случае для поиска проводки пользуемся тем же пробником, не отключая при этом от питания стеклоподъемник и кнопку активации центрального замка. Для систем с силовыми выходами схема выглядит следующим образом: НР релейные контакты подключаются к плюсу, НЗ контакты игнорируются, общие контакты к управляющей проводке центрального замка. Чёрный кабель сирены коммутируется на корпус или на отрицательный полюс аккумулятора; красный проводок подсоедините к положительной клемме.

Разновидности элементов ЦЗ

Общая схема подключения будет выглядеть следующим образом: общие выходы подводятся к управляющим проводам замка, НЗ-контакты и половина релейных катушек к плюсу, другая половина катушек — к основной проводке. С пассажирских актуаторов к блоку приходят два сигнальных провода бело-коричневый и коричневый. В незадействованном режиме на них небольшой положительный потенциал.

Управляющая кнопка в салоне может быть одна на двери водителя или на панели или две — на обоих передних дверцах. При установке сигнализации желательно избегать вмешательства в управляющие блоки центрального замка. Речь идет о контактах, расположенных посредине. Ток потребления обычного электропривода центрального замка может в пике достигать 5А. Рекомендации: Для самостоятельной установки больше подходят простые охранные системы с минимальным набором датчиков.

Еще статьи из рубрики Тюнинг. Принципиальная схема взята с руководства по ремонту и эксплуатации Opel Astra F. Для подключения к центральному замку нужно знать — какой именно тип центрального замка стоит на Вашем авто. На дверях машины и в крышке багажного отсека вмонтированы приводы, оснащенные выключателями, каждый на три контакта.
Установка сигнализации

Определяем неисправности центрального замка

Отказ системы центрального управления замками не может произойти спонтанно. Существуют предвестники свидетельствующие, что система работает неправильно со сбоями. Их нельзя игнорировать. Надо, как можно быстрее определить причину неполадок в работе.

Причины отказа системы центрального замка автомобиля:

1.Полный отказ.

Не реагирует на нажатия кнопок брелка посылающего команды на центральный блок управления. Часто причина неисправности банальна. Разряженный элемент питания брелка не даёт послать команду на открытие или закрытие запирающих устройств.

2. Частичный отказ.

Характеризуется чередующимися периодами нормального функционирования в штатном режиме и полным отказом на команды дистанционного управления.

3. Нарушения работы замков.

Проявляется неисправность хаотичной работой замков. Могут произвольно закрываться, открываться или полностью блокироваться не реагируя на поступающие команды. Неисправность опасна тем, что двери могут блокироваться полностью без возможности механического открытия. Приходиться снимать обшивку двери и открывать в ручном режиме.

Прежде чем приступать к ремонту системы центрального замка надо установить причину возникшей неисправности.

1.Тестирование сигнализации.

Если центральный замок сочетается с системой сигнализации необходимо обследовать её в первую очередь. Запирающие устройства дверей не реагируют на сигналы с пульта управления нужно их проверить механически при помощи ключа зажигания.

Если в ручном режиме центральный замок функционирует, надо проверить  электрические и управляющие цепи сигнализации. Один из распространённых вариантов, могла разрядиться батарейка в брелке.

2. Не работает центральный замок полностью или частично.

При тестировании системы центрального замка он отказывается работать или работает с нарушениями  в ручном механическом режиме с использованием ключа зажигания. Надо уточнить характер проявления неисправности.

Если произошёл полный отказ системы на вакуумном центральном замке, работы компрессора не слышно. Электрический центральный замок отзывается слабыми еле слышными щелчками работающего реле. Кнопки запирающих устройств остаются неподвижными.

Нужно установить локализацию предохранителя цепей центрального замка. Если он перегорел, замена решит проблему отказа механизма. В зависимости от модели автомобиля предохранитель может быть не один.

3.Предохранители системы целы и невредимы.

Если установлено, что предохранители целы и невредимы нужно продолжать настойчиво исследовать систему для установления причины неисправности.

Привод водительской двери не может передать поступающий на его сигнал с пульта управления на прочие двери. Аналогичные признаки проявляются, когда неисправен концевой выключатель активатора водительской двери. Не обнаруживается управляющий сигнал.

Ремонтные работы центральной системы необходимо начинать с проверки подачи питания и управляющего сигнала. Нужно визуально проверить провода системы на повреждение. Обязательно выполняется проверка концевого выключателя. Он установлен внутри привода.

4.Произвольное открытие или закрытие дверных замков.

Часто после нажатия на кнопку брелка замки дверей  закрываются и через несколько секунд произвольно открываются. Проявляться и обратный признак неисправности, когда без подачи сигнала замки закрываются.

Причиной неисправности является нарушение фиксации крепежа тяги. Расположена между приводом и механизмом замка водительской двери. Возникает нарушение процесса отпирания и запирания дверей.

Центральный замок в машине: что нужно знать

Начнем с того, что существует несколько видов таких замков, которые различаются по ряду характеристик. Хотя задача у них одна и сводится к контролю блокировки дверей в автомобиле, у разных ЦЗ есть определенные отличия.

Начнем с того, что на старых моделях автомобилей  можно было встретить пневматический центральный замок,  однако сегодня такое решение не используется. Повсеместно в машинах стоят электрические центральные замки.

Основой выступает блок центрального замка (блок управления центральным замком), который взаимодействует с определенными датчиками. Если просто, датчики определяют состояние дверей (открыты или закрыты), после чего сигналы посылаются на блок ЦЗ, анализируются, затем система принимает решение о необходимых действиях.

Также в конструкции имеется исполнительное устройство (электродвигатель). Электродвигатель центрального замка выполняет одну и ту же функцию, однако разные варианты могут отличаться силой тяги.

Простейший центральный замок работает таким образом, что когда водитель выходит из автомобиля и вставляет ключ в личинку водительской двери, закроется не только водительская дверь, но и автоматически сработают замки всех дверей (кнопки закрытия дверей утапливаются). В салоне также часто находится специальная кнопка запирания дверей, позволяющая отирать и запирать замки изнутри.

Более продвинутой версией является центральный замок с дистанционным управлением. В этом случае для управления замками дверей имеется отдельный пульт, благодаря чему становится возможным дистанционное управление центральным замком.

Такой брелок ЦЗ позволяет по радиоканалу передавать сигналы на блок управления ЦЗ, который, в свою очередь, посылает сигналы на исполнительные устройства (активаторы замков дверей автомобиля). Также, если произошла авария и сработали подушки безопасности, центральный замок автоматически отпирает замки дверей.

Универсальный центральный замок можно поставить  на любую машину. Комплект установки предполагает:

  • набор проводов и кабелей;
  • контроллер, крепежи;
  • исполнительные механизмы;
  • пульт управления (в отдельных системах);

При этом на практике обычно подбирают систему центрального замка, который можно соединить  с автосигнализацией.  В таком случае  пультом ЦЗ будет выступать брелок сигнализации.  В совокупности, связка центральный замок + сигнализация + иммобилайзер является тем самым минимумом, который должен входить в противоугонный и охранный комплекс любого авто.

Фактически, после нажатия  кнопки брелка и постановки автомобиля на охрану ЦЗ блокирует все двери. Нажав на кнопку снятия с охраны, центральный замок срабатывает параллельно и открывает двери автомобиля. Достаточно удобно то, что ЦЗ работает как при включенном, так и при выключенном зажигании.
