2 Установка бортового компьютера на ВАЗ 2190 своими руками

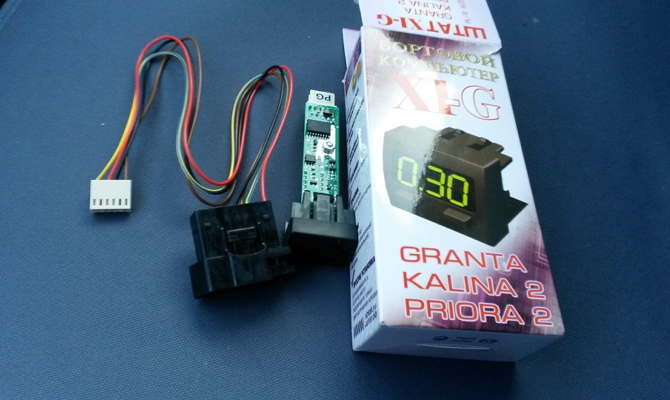

В комплекте устройства Штат Х1 можно найти сам корпус с компьютером, комплект проводов для подключения и подробную инструкцию по установке. Так как БК выполнен в форме дополнительной кнопки, он без труда становится вместо штатной заглушки в нижней части центральной консоли.

Комплект устройства Штат Х1

Расположение бортового компьютера в консоли авто

С помощью простой отвертки нужно снять штатную заглушку на центральной консоли. Далее необходимо найти диагностический разъем со штатными проводами, он находится в левой части салона у ног переднего пассажира (этот же разъем используется для снятия кодов ошибок при диагностике двигателя и других систем автомобиля). Согласно схеме и инструкции из комплекта БК, следует выполнить последовательное подключение проводов в колодку, а значит – врезаться в штатную электросистему не нужно, что сохраняет гарантию на автомобиль в случае действия таковой

Важно помнить, что все подключения необходимо выполнять, предварительно отключив минусовую клемму от аккумулятора

Как установить время на гранте стандарт

Столкнулся с небольшой проблемой. На бортовом компьютере ВАЗ 2190 Лада Гранта сбились часы. Бился с проблемой достаточно долго, пока для ее решения не пришлось заглянуть в книгу по эксплуатации автомобиля, оказалось все очень просто.

Самое главное, на что нужно обратить внимание при установке часов – это то, какой пробег отображается на бортовом компьютере

Установка часов:

  • Необходимо убедиться, что на бортовом компьютере отображается общий пробег автомобиля, а не суточный. При необходимости измените отображаемый пробег однократным нажатием на кнопку сброса суточного пробега;
  • Далее нажмите и удержите кнопку сброса суточного пробега, до тех пор, пока цифры часов не начнут мигать;
  • После того как замигали цифры часов необходимо нажать кнопки на рычаге управления дворниками: кнопка вверх устанавливает «час», а кнопка вниз устанавливает «минуты». Если вы ошиблись, то назад хода нет, а только вперед.
  • После того как вы выставили правильное время вам необходимо еще раз нажмите на кнопку сброса суточного пробега.

Все часы установлены.

Желаем удачи на дорогах!

Настройка часов на Гранте

Практически каждый автовладелец, ставший счастливым обладателем автомобиля Лада Гранта, при выезде из автосалона наверняка сталкивался с проблемой настройки часов на панели приборов. Часы отображаются в верхней части ЖК панели, и цифры эти заметнее крупней остальных. Что хочется посоветовать в данной ситуации? Можно обратиться к инструкции по эксплуатации автомобиля. Данная информация там имеется, но найти ее там трудновато.

Установка часов

  1. Включаем габаритные огни для лучшей видимости показателей ЖК дисплея.
  2. Убеждаемся, что на ЖК панели отображается общий пробег автомобиля, а не суточный. При необходимости однократным нажатием кнопки сброса суточного пробега добиваемся нужного результата.
  3. Входим в режим установки часов. Для этого нажимаем и удерживаем кнопку сброса суточного пробега до тех пор, пока цифры часов не замигают.
  4. Нажатием кнопки на рычаге управления дворниками устанавливаем верное время суток. Кнопка «вверх» устанавливает верный час, а кнопка «вниз» – верные минуты. Если «перескочили» нужную цифру, то жмём кнопку на рычаге снова вперёд, обратно не возвратиться.
  5. После установки точного времени необходимо однократно нажать кнопку суточного пробега, чтобы выйти из режима установки часов.
  6. Выключаем габаритные огни.

Вот такими нехитрыми манипуляциями часы в нашем автомобиле установлены.

Всем удачи на дорогах и безаварийной езды!

Как пошагово настроить часы на Ладе Гранта

Существует несколько основных причин, по которым может потребоваться настройка часов в автомобиле Лада Гранта (ВАЗ-2190). Так, при приемке машины у дилера часы в автомобиле, как правило, показывают неправильное время.

Время также сбивается при отсоединении клемм аккумулятора или удалении самого аккумулятора.

Довольно часто случаются сбои в электросистеме автомобиля при неблагоприятных факторах воздействия внешней среды, например, в сильно дождливую, снежную, морозную или ветреную погоду.

Для того чтобы самостоятельно настраивать часы в Ладе Гранта, необязательно быть закоренелым автолюбителем, гуру-автомехаником или профессиональным работником автосервиса. Весь процесс от начала и до конца можно провести своими руками. Если вы любите копаться в «железе» и электронных «мозгах» вашего автомобиля, освоить такой легкий процесс, как настройка часов, у вас получится без особых трудностей.

Обновляем прошивку БК сами

Прежде всего, нужно будет купить переходник USB-K-Line. Из софта понадобится прошивка, программа для её установки, а также драйвер для переходника. Если всё это уже есть, соберите схему, как на фото.

Используются всего три провода

Заметим, что тумблер Т1 замыкают «по просьбе» самой программы. В остальное время он будет разомкнут.

Процесс обновления

Сначала подключите переходник к USB-порту. Установите драйвер. Запомните, какой «виртуальный COM-порт» будет использоваться. Дальше действуйте так:

  1. Запускают программу на выполнение. Выбирают прошивку (кнопка «Папка»);
  2. Выбирают номер COM-порта (кнопка «Порт»);
  3. Нажимают кнопку с «молнией». Появится надпись «Включи питание». На БК жмут любую клавишу и затем замыкают тумблер.

Процедура займёт пару минут. Индикатор процесса будет показан в окне.

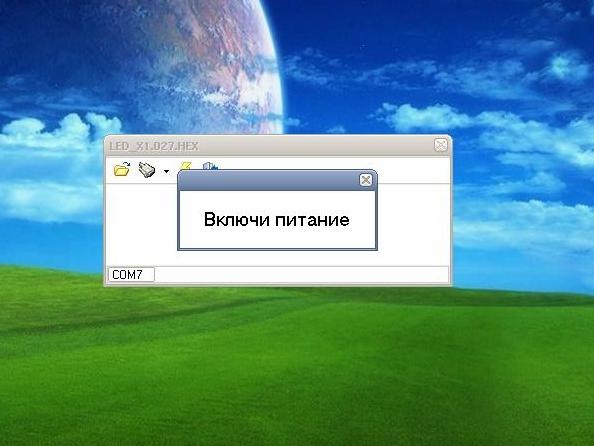

Окно программы «Штат» под Windows

Где скачать софт?

Пусть бортовой компьютер на Ладу Гранту мы хотим купить, а не прошить. Переходим на сайт фирмы «Штат», выбираем нужную категорию. Затем находим наш БК (X1-G), нажимаем на фото и видим страницу товара. На ней будет ссылка на программу и на файл прошивки.

Труднее дело обстоит с драйвером. Нам нужен драйвер USB-COM. Если куплен переходник с микросхемой «BM», сделайте следующее:

  1. Перейдите на сайт изготовителя (фирма «Ftdichip»);
  2. Откройте вкладку «Drivers»;
  3. Перейдите к закладке «VCP Drivers»;
  4. Выберите нужный файл (есть версии для разных ОС), скачайте его.

Два метода установки бортового компьютера

На Ладу Гранту установка бортового компьютера ШТАТ выполняется двумя способами. В первом случае БК закрепляют на центральной панели, во втором – на облицовке тоннеля пола. Корпус БК устанавливают вместо заглушки (см. фото).

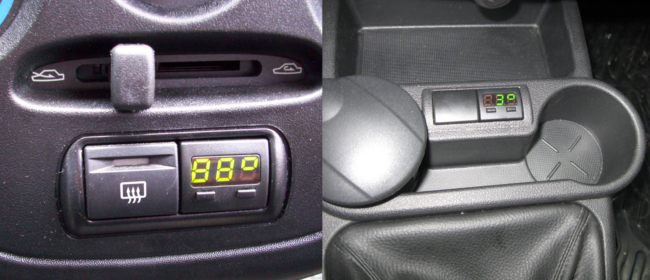

Торпедо и тоннель, два варианта

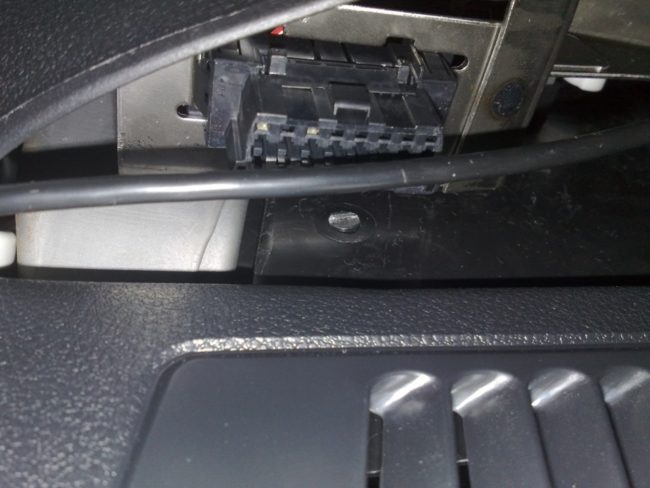

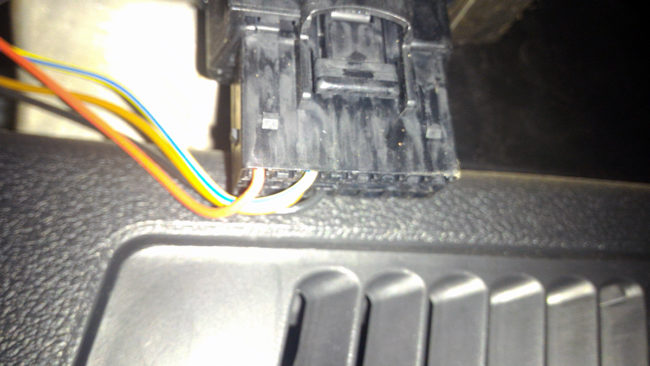

Жгут проводов, который идёт в комплекте, должен соединять разъём OBD (см. фото) с разъёмом компьютера. Сначала найдите нужный разъём, затем отключите АКБ.

Что находится над тоннелем справа

Для выполнения последнего действия понадобится ключ «на 10». Отключать надо только клемму «минус».

Перед монтажом

Сначала проверим, включается ли наш БК и совместим ли он с машиной. Выполняем стандартное подключение, а затем подсоединяем АКБ. Бортовой компьютер на Ладе Гранте покажет версию прошивки.

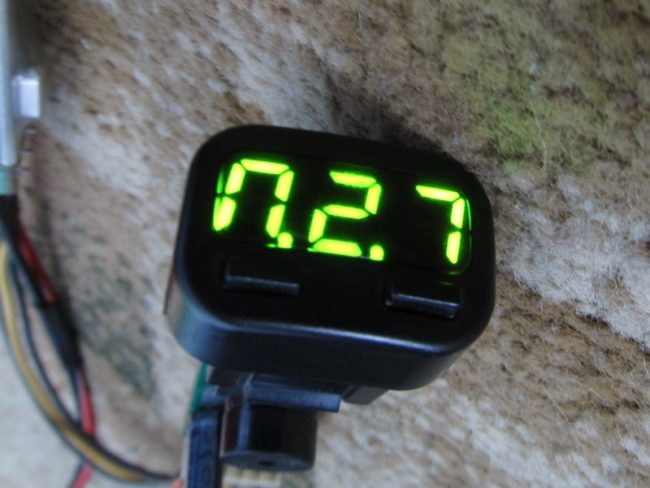

Здесь – версия «027»

Заметим, что время отображения версии ограничено двумя секундами.

Смысл в том, что «старые» версии не совместимы с новым оборудованием: прошивка «026» не подходит для 27-го мотора и т.д. Проверьте работоспособность: выберите «функцию 2» (градусы Цельсия), дождитесь появления показаний. Обычно при несовместимости отображается «минус 40».

Компьютер в тоннеле

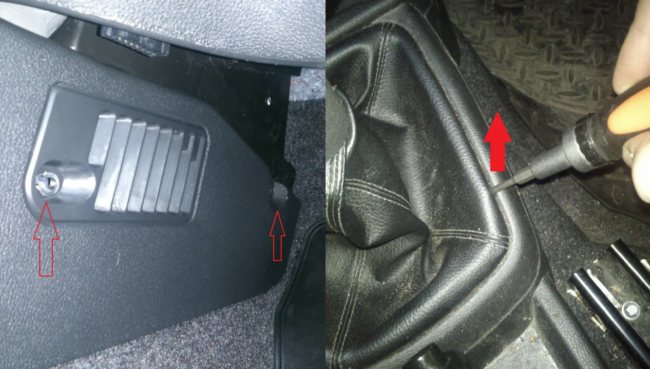

Чтобы смонтировать БК в тоннель, отверните два винта, расположенных на обшивке справа. Ещё нужно будет снять кожух рычага.

Кожух снимают при помощи отвёртки

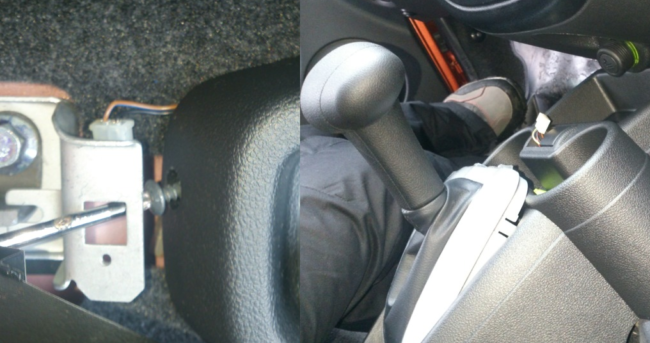

В варианте с АКП требуется больше действий. Здесь нужно отвернуть по два винта справа и слева, а затем снимают накладку ручника (3 винта). Когда она снята, откручивают винт, удерживающий концевик. И затем через отверстие концевика выкручивают винт на обшивке.

Всё готово к монтажу БК

Когда ниша рычага открыта, можно дотянуться до заглушки, заменяющей собой кнопку. Заглушка легко демонтируется.

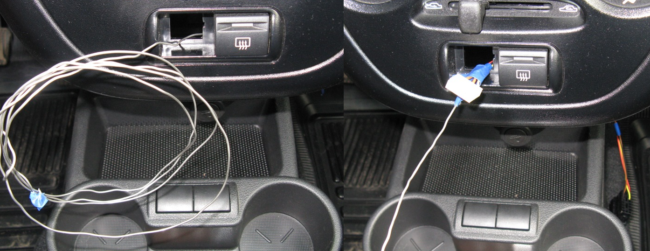

Из отверстия кнопки к углу обшивки протягивают проволоку. К проволоке привязывают провода и вытягивают их наружу. Клеммник должен выходить из отверстия на 2-3 см. Выполните все подключения: компьютер – к «белому» клеммнику, а «чёрный» клеммник – к разъёму OBD.

Установка бортового компьютера на «торпеду»

Для установки БК на торпедо не нужно ничего откручивать. Просто демонтируем заглушку и дотягиваем до угла тоннеля проволоку. Затем к проволоке привязывают жгут, ну и т.д.

Проводной жгут идёт под торпедо

Все действия иллюстрируются на фото.

Тем, кто не справится с задачей, рекомендуем поступить так: надо открыть бардачок, освободить его полностью, а затем отщёлкнуть два ограничителя на задней стенке. Дальше вся конструкция «открывается», и через появившуюся прорезь до заглушек дотягиваются рукой.

Пара проводов осталась заметной

Чем примечателен бортовой компьютер ШТАТ X1 Granta и чем полезна его установка?

Стоимость БК ШТАТ X1 Гранта составляет в пределах 1000-1500 рублей. Приобрести его сможет любой владелец отечественного авто, желающий следить за состоянием двигателя и других систем транспорта. Купить прибор можно у официальных дилеров или в частных автомагазинах. Установка занимает буквально 20-30 минут.

Монтаж прибора позволяет получить некоторые функции по включению дополнительного оборудования, получению информации по работе систем авто. Рекомендуется купить БК ШТАТ X1 Гранта для своевременной регулировки и ремонта транспорта при выявлении ошибок.

Бортовой компьютер включает пару кнопок и яркий дисплей, позволяющий ознакомиться с кодами выявленных ошибок.

Особенностью устройства является наличие удобных функций “Тропик” и “Плазмер”. Первая отвечает за включение вентилятора для создания оптимальных условий поездки. Второй помогает просушить и прогреть свечи. Удобный и понятный бортовой компьютер ШТАТ X1 Лада Гранта ВАЗ 2190 отлично вписывается в интерьер салона и практично его дополняет.

Два метода установки бортового компьютера

На Ладу Гранту установка бортового компьютера ШТАТ выполняется двумя способами. В первом случае БК закрепляют на центральной панели, во втором – на облицовке тоннеля пола. Корпус БК устанавливают вместо заглушки (см. фото).

Торпедо и тоннель, два варианта

Жгут проводов, который идёт в комплекте, должен соединять разъём OBD (см. фото) с разъёмом компьютера. Сначала найдите нужный разъём, затем отключите АКБ.

Что находится над тоннелем справа

Для выполнения последнего действия понадобится ключ «на 10». Отключать надо только клемму «минус».

Перед монтажом

Сначала проверим, включается ли наш БК и совместим ли он с машиной. Выполняем стандартное подключение, а затем подсоединяем АКБ. Бортовой компьютер на Ладе Гранте покажет версию прошивки.

Здесь – версия «027»

Заметим, что время отображения версии ограничено двумя секундами.

В «новых» прошивках («019» и новее) узнать версию ПО можно так: жмём правую кнопку БК, «перелистываем» все функции, доходим до надписи «dro», жмём кнопку длительно.

Смысл в том, что «старые» версии не совместимы с новым оборудованием: прошивка «026» не подходит для 27-го мотора и т.д. Проверьте работоспособность: выберите «функцию 2» (градусы Цельсия), дождитесь появления показаний. Обычно при несовместимости отображается «минус 40».

Компьютер в тоннеле

Чтобы смонтировать БК в тоннель, отверните два винта, расположенных на обшивке справа. Ещё нужно будет снять кожух рычага.

Кожух снимают при помощи отвёртки

В варианте с АКП требуется больше действий. Здесь нужно отвернуть по два винта справа и слева, а затем снимают накладку ручника (3 винта). Когда она снята, откручивают винт, удерживающий концевик. И затем через отверстие концевика выкручивают винт на обшивке.

Всё готово к монтажу БК

Когда ниша рычага открыта, можно дотянуться до заглушки, заменяющей собой кнопку. Заглушка легко демонтируется.

Из отверстия кнопки к углу обшивки протягивают проволоку. К проволоке привязывают провода и вытягивают их наружу. Клеммник должен выходить из отверстия на 2-3 см. Выполните все подключения: компьютер – к «белому» клеммнику, а «чёрный» клеммник – к разъёму OBD.

На последнем шаге в нишу устанавливают модуль БК. Но сначала нужно закрепить обшивку. Мы рассмотрели, как установить бортовой компьютер на Ладу Гранту с любой «коробкой».

Установка бортового компьютера на «торпеду»

Для установки БК на торпедо не нужно ничего откручивать. Просто демонтируем заглушку и дотягиваем до угла тоннеля проволоку. Затем к проволоке привязывают жгут, ну и т.д.

Проводной жгут идёт под торпедо

Все действия иллюстрируются на фото.

Тем, кто не справится с задачей, рекомендуем поступить так: надо открыть бардачок, освободить его полностью, а затем отщёлкнуть два ограничителя на задней стенке. Дальше вся конструкция «открывается», и через появившуюся прорезь до заглушек дотягиваются рукой.

При подключении жгута, предусмотренного в комплекте, ошибиться почти невозможно – все разъёмы сделаны несимметричными. Жаль, что проводку нельзя скрыть полностью.

Пара проводов осталась заметной

Прошивка бортового компьютера Гранты

Обновление ПО можно выполнить своими руками. Для этого понадобится кабель USB-K-Line, сама прошивка, схема ЭБУ Лада Гранта, программа установки и драйвер для соединения с переходником.

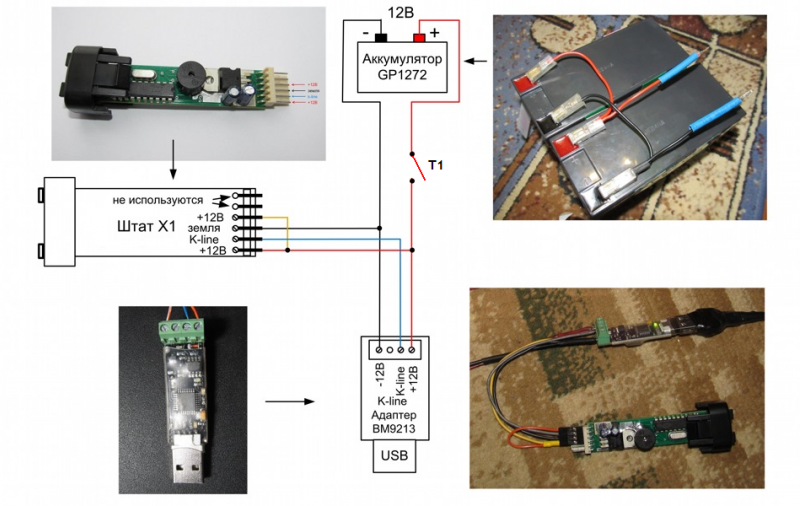

Схема подключения БК для прошивки

Алгоритм сбора схемы:

  1. Взять 3 провода.
  2. Переключатель Т1 замкнуть по требованию программы.
  3. В качестве источника питания выступает компьютер, достаточно подключиться к Molex. Для бортовика можно использовать клеммник от кулера.
  4. Переходник подключить к порту USB, установить драйвер. Далее нужно запомнить номер используемого порта.

Процесс прошивки выглядит следующим образом:

  1. Запускается программа, выбирается прошивка.
  2. Выбирается нужный порт.
  3. Кликнуть по иконке с молнией, после появления надписи «Включи питание» нужно нажать любую кнопку и запустить протокол прошивки, по времени это займёт несколько минут.

Обозначение значков на панели приборов Лада Гранта

На схеме приборной панели отражены все значки, датчики и индикаторы, отвечающие за работу автомобиля. Ограниченное количество – 39 штук, не загромождает комбинацию приборов. При этом щиток весьма информативен.

Обозначение на панели приборов Лада Гранта:

  1. Тахометр – предназначен для отображения количества оборотов ДВС. Зона, выделенная красным цветом, сигнализирует об опасной ситуации в нагрузке мотора.
  2. Датчик неисправного модуля управления работой мотора. Лампа во время включения зажигания загорается (оранжевый цвет). После пуска двигателя индикатор гаснет. При постоянном горении стоит проверить работоспособность элементов всей системы управления мотором.
  3. Лампочка сигнализации включенного левого поворотника.
  4. Датчик давления масляной жидкости в двигателе срабатывает (красный цвет) при включении зажигания. При достижении необходимого давления датчик гаснет. Постоянно действующий индикатор (более 5 с) показывает проблемы с насосом, цилиндро-поршневой системой, низкий уровень масла.
  5. Лампочка индикации системы ABS – если не гаснет через 2 с, то возникли проблемы с антипробуксовочной системой. Загорается при включенном зажигании (оранжевый цвет).
  6. Лампа индикации иммобилайзера – противоугонной штатной системы. Оранжевая лампочка сигнализирует о состоянии охраны автомобиля.
  7. Указатель температуры жидкости охлаждения в горящем состоянии находится не более 5 секунд после пуска двигателя (красная лампа). Негаснущая лампочка говорит о высокой температуре хладагента (выше 115 ℃). Возможен перегрев мотора. При падении температуры ниже 110 ℃ лампа погаснет, перестает подаваться звуковая сигнализация.
  8. Аварийный индикатор системы тормозов выключается (цвет – красный) после заводки мотора. Когда лампочка горит постоянно, стоит сделать проверку уровеня жидкости в бачке. Минимальная отметка показывает, что необходимо долить тормозную жидкость в емкость.
  9. Лампочка сигнализации включенного правого поворотника – зеленая стрелка.
  10. Индикация уровня заряда аккумуляторной батареи – включается при активации зажигания. Лампочка гаснет после заводки мотора. Если этот индикатор на панели приборов Лада Гранта светится постоянно, значит отсутствует зарядный ток в результате неисправной работы регулятора напряжения или генератора. Такой вариант возможен при недостаточном натяжении (обрыве) генераторного ремня.
  11. Спидометр – отображение текущей скорости машины.
  12. Датчик курсовой устойчивости – зажигается во время включения зажигании. Индикатор должен погаснуть после начала работы двигателя. Но если он горит постоянно, то функция курсовой устойчивости отключена. Мигает или горит во время движения – в системе неисправность.
  13. Индикатор переключения передач – сигнализирует о невозможности включения повышенной передачи.
  14. Лампочка включенного дальнего света.
  15. Индикатор включенных задних противотуманных огней.
  16. Лампочка включенного ближнего света.
  17. Индикатор включенных передних противотуманных огней.
  18. Клавиша сброса суточного километража – используется для обнуления пробега за сутки или выбора режимов отображения суточного, общего пробега автомобиля.
  19. Дисплей маршрутного контроллера – выводятся данные о поездке, текущее время, пробег, температура воздуха и другое. Разница может быть в зависимости от комплектации автомобиля.

Рекомендуем: Как снять панель приборов (торпеду) на ВАЗ 2114 В первой строке – время, во второй – пробег. Третья строчка отображает температуру снаружи автомобиля или другие опции, четвертая – уровень топлива.

  1. Лампочка сигнализации незапертой двери автомобиля – горит красным светом.
  2. Индикатор уровня топлива – загорается при необходимости дозаправки. Игнорирование минимального уровня топлива может привести к неисправности топливного насоса.
  3. Индикатор давления в покрышках светится при активации зажигания, гаснет после того, как двигатель заводится. Светится постоянно при падении параметра до минимально безопасного значения.
  4. Лампа сигнализации проблемы с электроусилителем руля информирует о неисправности в узле.
  5. Датчик фиксации ремня безопасности не светится при заведенном моторе, если ремень закреплен.
  6. Индикатор работоспособности ДВС – срабатывает при запуске мотора. Если датчик не гаснет в течение нескольких секунд, то это показывает наличие повреждения в одном из узлов мотора или элементах навесного оборудования.
  7. Датчик подушек безопасности включается при их неисправности.

Как настраиваем

Если все вышеназванные переключатели благополучно найдены, можно приступать к установке времени. Часы в машине данной модели настраиваются в несколько этапов, пошагово. Вот какие шаги вам нужно будет предпринять:

  1. Для начала следует либо включить и выключить зажигание, либо включить габаритные огни. Это желательно сделать для того, чтобы жидкокристаллический дисплей на панели управления начал лучше подсвечиваться и показатели пробега и времени стали виднее.
  2. Для дальнейших действий вам потребуется такой режим экрана, в котором отображен общий пробег автомобиля, поэтому перед установкой времени следует убедиться, что на дисплее не показывается суточный пробег.
  3. В случае необходимости осуществляем сброс суточного пробега быстрым единовременным нажатием на соответствующую кнопку. Проверьте – экран должен находиться в режиме, когда на нем горят буквы «ODO» (одометр, или расходомер).
  4. Далее нажимаем эту же кнопку, но теперь ее следует удерживать приблизительно две-три секунды – до того момента, пока циферблат часов на жидкокристаллическом дисплее не замигает. Таким образом, осуществляется вход непосредственно в опцию настройки времени.

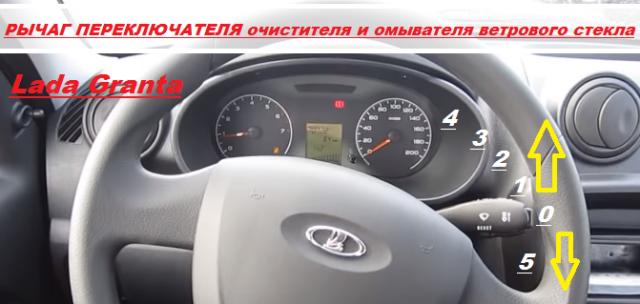

  5. После этого на правом подрулевом переключателе, который управляет работой дворников, требуется отыскать кнопочный переключатель, регулирующий показатели на ЖК-экране. С помощью переключателя устанавливаем текущее время суток. При этом не следует забывать, что кнопка «вверх» предназначена для регулировки часов, а с помощью кнопки «вниз» устанавливаются минуты. В случае если вы нечаянно перескочили требуемую вам цифру – назад вернуться не получится, нужно все равно нажимать на «вперед» и прокрутить еще один круг до необходимого значения.
  6. Когда правильное время установлено, следует еще раз нажать (не удерживая) на кнопку сброса суточного пробега. При нажатии жидкокристаллический дисплей должен выйти из режима установки времени.
  7. В случае если перед настройкой часов вы включали габаритные огни – выключите их.

Читать дальше: Castrol dex iii multivehicle Установка точного времени на Ладе Гранта завершена.

Как можно заключить из вышенаписанного, настройка часов на ВАЗ-2190 не представляет собой ничего сложного. Пошаговое описание того, как это делается, есть также и в инструкции по эксплуатации автомобиля, но отыскать его там очень сложно.

Есть сразу несколько причин, из-за которых вам потребуется информация, как настроить время в отечественной Лада Гранта. Зачастую, когда вы покупаете новую машину в салоне, часы показывают не правильное время. Случаются еще и сбои в электронной системе авто при различных неблагоприятных разнообразных факторах от воздействия внешней среды, к примеру, в ветреную, чрезмерно морозную, слишком снежную или даже дождливую погоду.

На отечественной Лада Гранта часы внезапно могут начать показывать совсем иное время, это является заводским браком, и вам придется понять, как установить время в своей машине. Многочисленные владельцы Гранты на различных крупных форумах пишут, что устанавливать точное время на модели при постоянной ее эксплуатации приходится довольно часто.

Чтобы собственноручно поменять некорректное время на популярной Лада Гранта, вам совершенно не обязательно быть профессиональным сотрудником автосервиса, и даже не надо быть автомехаником или опытнейшим автолюбителем. Можно легко и просто все сделать собственноручно, главное, знать, как настроить часы на приборке.

Если знать, как настроить время правильно на модели Лада Гранта, то у вас займет данная процедура совсем немного времени. Когда вы самый первый раз проведете настройку часов на соответствующее действительности время, и самостоятельно с использованием знаний разберетесь, как все настраивать, то отныне вы сможете в абсолютно любых ситуациях быстро настраивать часы, когда они сбиваются, а иногда это случается в самый не подходящий момент.

Тут необходимо отметить и то, что при настройке часов непосредственно в Лада Гранта совершенно нет никакой разницы, какая комплектация модели, неважно «Люкс» это или «Стандарт», время будет настраиваться везде одинаково. Читать дальше: Топливный фильтр chevrolet lacetti

Читать дальше: Топливный фильтр chevrolet lacetti

Как производится установка БК ШТАТ X1 на Гранту своими руками?

Простота подключения ШТАТ Granta X1 G позволяет провести работу в собственном гараже. Для ее выполнения владельцу понадобится только сам монтируемый прибор и провода. Все необходимое входит в комплект устройства. Поэтому после покупки устройства можно сразу приступит к монтажу по следующей инструкции:

1. Извлекается заглушка кнопок передней панели.

2. Провод компьютера подключается к диагностическому разъему, расположенному под бардачком справа.

3. Подключенные провода выводятся через отверстие от заглушки.

4. Блок компьютера подключается к проводам и устанавливается в отверстие.

5. Провода подключения убираются под пластик.

Каждый водитель сможет провести указанную работу. Для устройства ШТАТ X1 Гранта установка требует минимум знаний по обустройству транспорта. Поэтому выполнить его сможет даже новоиспеченный владелец Гранты.

Самостоятельный монтаж не требует лишних денежных затрат и может выполняться в любое удобное для исполнителя время. Проверка работы прибора проводится сразу же после установки.

Чтобы бортовой компьютер действительно был полезен, стоит внимательно прочитать прилагаемое описание. Следует постоянно возить с собой список кодов и их расшифровку для моментального определения проблем и их решения.

Прилагаемая к ШТАТ X1 Granta инструкция позволит всегда быть в курсе выявленных ошибок. Большинство из них решаются в мастерской, путем диагностики систем и проведения их ремонта.

Основные функции девайса

Бортовики для Лады Гранты обладают высокой информационной памятью и небольшим монитором, кроме модели «Штат», у которой имеется лишь цифровое табло. Так людям с плохим зрением и тем, кому чужды нюансы функционирования двигателя, проще отслеживать все процессы, сопровождающие его стабильную работу. БК поможет автовладельцу, указав на следующие параметры:

  • общее время движения;
  • подробный расход топлива при разных скоростях;
  • средние показатели скорости и перерасход топлива;
  • остаток горючего в бензобаке;
  • скорость начала движения;
  • температура двигателя;
  • неисправности узлов и механизмов;
  • температура в салоне авто и снаружи;
  • напряжение бортовой сети;
  • частота вращения коленчатого вала (обороты двигателя).

Бортовой компьютер имеет энергозависимую память, возможность управления противоугонной системой – иммобилайзером Лады Гранты. В бортовик встроены супервизор, сигнализатор неисправностей, есть функция «форсаж» – возможность сброса памяти после запуска двигателя.

Некоторые бортовики дополнительно могут управлять освещением, работой печки, часами, календарем и будильником, автоматическим доводчиком стеклоподъёмников. Можно спланировать маршрут поездки, основываясь на показаниях БК. Также он позволяет использовать различные варианты установки навигации, может предупредить о низком уровне топлива, превышении допустимого скоростного режима.

Большинство девайсов позволяет проводить самостоятельную диагностику работы разных систем авто. Прибор может считывать коды ошибок ЭБУ без использования какой-либо аппаратуры. Расшифровка представлена в сопроводительной документации каждого устройства. Подобные функциональные возможности позволят не только сэкономить на поездке в специализированный центр, но и выявить неполадки, не допустив возникновения серьезных неисправностей.

Расшифровка кодов после диагностики со сканером

Как сказано выше, если измеренные характеристики не отличаются от стандартных больше, чем на 20%, то с авто все в порядке. Каковы же стандартные параметры?

Параметр
Значение
UACC
Показывает напряжение АКБ. Чтобы понять, есть ли ошибка в этом случае, необходимо активировать все устройства, наиболее потребляющие напряжение. Допустимое напряжение — от 13.9 до 14.5В. Если оно меньше — то необходимо проверять отдельные цепи сети.
THR
Параметр положения дроссельной заслонки. Как правило, если он неисправен, то водитель узнает об этом и без диагностики, так как авто будет идти рывками, а мощность двигателя будет постоянно падать. Нажмите на педаль газа, при этом не запуская двигатель, но включив зажигание. Показания ДПДЗ должны плавно вырасти до 90% (или чуть меньше). Если все так, то датчик исправен, если нет — его нужно заменить.
FREQ
Параметр частоты вращения коленчатого шкива. Частота вращения составляет до 840 оборотов. Если этот датчик выходит из строя, то работа мотора будет невозможной.
AIR
Параметр массового расхода воздуха. Он не должен превышать 12 кг/час. Запустите мотор и зажмите педаль газа, чтобы количество оборотов выросло до 5 тысяч в минуту. В этом случае параметр должен увеличиться примерно до 250 кг/час. Естественно, если устройство исправное, то показатель будет таким.
UOZ
Представляет собой угол опережения зажигания. Он должен изменять в диапазоне от 6 до 15 градусов.
INJ
Этот параметр бк представляет собой длительность импульса впрыска (время, которое необходимо для открытия каждой форсунки, чтобы бензин попал в цилиндр). В идеале этот параметр должен составляет от 3 до 5 миллисекунд при движении на нейтральной скорости. В том случае, если полученные в ходе диагностики показания гораздо выше, то, по всей видимости, форсунки уже забиты и их необходимо прочистить. Или же это свидетельствует о слабом давлении бензина в результате засоренного бензинового фильтра или насоса. Зажмите резко педаль газа. Время впрыска должно увеличиться до 20 мс. В идеале точная диагностика форсунок возможна только при помощи стенда.
FSM
Показатель работы датчика холостого хода. В идеале этот параметр не должен превышать 50-60. Если вы резко нажимаете на педаль газа, то он может увеличиться до 160-180.
ALAM 1
Показывает уровень напряжения, который зафиксирован на устройстве контроля уровня кислорода. Когда мотор машины прогрет, этот показатель должен увеличиться от 0.007 до 0.7 В. Если данный показатель различается, то с цепью что-то не в порядке.
LUMS_W
Этот коэффициент говорит о вращении коленчатого шкива. В идеале он должен варьироваться в районе 4 оборотов в секунде. Если он чуть больше, то это уже свидетельствует о пропуске зажигания в цилиндрах мотора

Это значит, что следует уделить внимание проверку свечей зажигания (исправны ли они, залиты или нет), а также состоянию высоковольтных проводов.
QT
Коэффициент расхода бензина. При включенном двигателе на холостом ходу он не должен превышать 0.9 литров в час.

Новая Лада: Лада Гранта: ремонт, эксплуатация, тюнинг и обслуживание

Два метода установки бортового компьютера

На Ладу Гранту установка бортового компьютера ШТАТ выполняется двумя способами. В первом случае БК закрепляют на центральной панели, во втором – на облицовке тоннеля пола. Корпус БК устанавливают вместо заглушки (см. фото).

Торпедо и тоннель, два варианта

Жгут проводов, который идёт в комплекте, должен соединять разъём OBD (см. фото) с разъёмом компьютера. Сначала найдите нужный разъём, затем отключите АКБ.

Что находится над тоннелем справа

Для выполнения последнего действия понадобится ключ «на 10». Отключать надо только клемму «минус».

Перед монтажом

Сначала проверим, включается ли наш БК и совместим ли он с машиной. Выполняем стандартное подключение, а затем подсоединяем АКБ. Бортовой компьютер на Ладе Гранте покажет версию прошивки.

Здесь – версия «027»

Заметим, что время отображения версии ограничено двумя секундами.

В «новых» прошивках («019» и новее) узнать версию ПО можно так: жмём правую кнопку БК, «перелистываем» все функции, доходим до надписи «dro», жмём кнопку длительно.

Смысл в том, что «старые» версии не совместимы с новым оборудованием: прошивка «026» не подходит для 27-го мотора и т.д. Проверьте работоспособность: выберите «функцию 2» (градусы Цельсия), дождитесь появления показаний. Обычно при несовместимости отображается «минус 40».

Компьютер в тоннеле

Чтобы смонтировать БК в тоннель, отверните два винта, расположенных на обшивке справа. Ещё нужно будет снять кожух рычага.

Кожух снимают при помощи отвёртки

В варианте с АКП требуется больше действий. Здесь нужно отвернуть по два винта справа и слева, а затем снимают накладку ручника (3 винта). Когда она снята, откручивают винт, удерживающий концевик. И затем через отверстие концевика выкручивают винт на обшивке.

Всё готово к монтажу БК

Когда ниша рычага открыта, можно дотянуться до заглушки, заменяющей собой кнопку. Заглушка легко демонтируется.

Из отверстия кнопки к углу обшивки протягивают проволоку. К проволоке привязывают провода и вытягивают их наружу. Клеммник должен выходить из отверстия на 2-3 см. Выполните все подключения: компьютер – к «белому» клеммнику, а «чёрный» клеммник – к разъёму OBD.

Переключатели и рычаги под рулём



Правый под рулевой переключатель отвечает за очиститель и омыватель стёкол. Переключатель включает электрические цепи при включенном зажигании. Рычаг переключателя можно перевести в следующие положения

0 — стеклоочиститель и омыватель выключены

1 — включен прерывистый режим работы стеклоочистителя (нефиксированное положение)

2 — включен прерывистый режим работы стеклоочистителя (фиксированное положение). В прерывистом режиме работы щетки стеклоочистителя совершают один ход через равные промежутки времени в несколько секунд независимо от наличия капель на ветровом стекле (в вариантном исполнении устанавливают систему автоматического управления стеклоочистителем

3 — включена малая скорость стеклоочистителя

4 — включена большая скорость стеклоочистителя

5 — перемещением рычага на себя включен омыватель ветрового стекла (не фиксированное положение)

Прошивка бортового компьютера Гранты

Обновление ПО можно выполнить своими руками. Для этого понадобится кабель USB-K-Line, сама прошивка, схема ЭБУ Лада Гранта, программа установки и драйвер для соединения с переходником.

Схема подключения БК для прошивки

Алгоритм сбора схемы:

  1. Взять 3 провода.
  2. Переключатель Т1 замкнуть по требованию программы.
  3. В качестве источника питания выступает компьютер, достаточно подключиться к Molex. Для бортовика можно использовать клеммник от кулера.
  4. Переходник подключить к порту USB, установить драйвер. Далее нужно запомнить номер используемого порта.

Процесс прошивки выглядит следующим образом:

  1. Запускается программа, выбирается прошивка.
  2. Выбирается нужный порт.
  3. Кликнуть по иконке с молнией, после появления надписи «Включи питание» нужно нажать любую кнопку и запустить протокол прошивки, по времени это займёт несколько минут.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
