Инструкция по эксплуатации бортового компьютера ваз-2114

Какими возможностями должен обладать бортовой компьютер

В следующем списке мы приводим наиболее важные функции, которые должны быть в каждом БК:

1. Остаток топлива в баке.
2. Напряжение в аккумуляторе.
3. Время.
4. Температура антифриза.
5. Температура за бортом.

Дополнительно возможно наличие следующих опций:

1. Средний расход бензина на 100 километров.
2. Качество масла в моторе.
3. Изношенность свечей зажигания.

Диагностический компьютер Multitronics Х140, помимо вышеперечисленных возможностей, обладает голосовым сопровождением. Такая функция вовремя предупреждает водителя о различных изменениях в автомобиле. Например, при исчерпании топлива система мгновенно оповещает об этом, если в баке осталось меньше 5 литров бензина. В холодное время компьютер напоминает о том, что на дороге возможен гололед.

Согласно отзывам опытных водителей, некоторых сильно раздражает подсветка дисплея при поездках вечером/ночью. Но спустя некоторое время использования все привыкают к этому устройству, и ездить без него становится уже не так удобно.

Диагностические возможности Multitronics x140:

1. Расход бензина во время движения и стоянки.
2. Температура антифриза. Этот показатель позволяет контролировать исправную работу температурного датчика. По нему же определяется процесс прогрева ДВС.
3. Напряжение электрической сети автомобиля в вольтах. Благодаря этому параметру можно вовремя отследить различные неисправности генератора, проскальзывания ремня и другие поломки в бортовой системе.
4. Тахометр отображает частоту вращения коленвала, когда мотор работает на холостых оборотах. Если отклонения значительны, это говорит о том, что присутствуют неисправности в топливной системе автомобиля.
5. Положение заслонки дросселя. По этой характеристике можно отслеживать исправность датчика (ДПДЗ). Помимо этого, водитель знает о глубине хода педали газа. Кода мотор выключен, но зажигание включено, при нажатии на педаль показатели должны плавно изменяться от 0 до 100 процентов.
6. Скорость. Дублирует традиционный спидометр, но здесь показания точнее.
7. Неисправности системы впрыска.

Таким образом, рассматриваемый бортовой компьютер получает все диагностические коды поломок и интерпретирует их на свой дисплей в понятном для водителя виде. БК позволяет сбрасывать накопленную информацию.

Чем БК отличается от панели управления

Многие автовладельцы уверены, что в бортовом компьютере никакой потребности нет, все данные отображаются на приборной панели, и этого достаточно.

Но возьмем для примера спидометр. Как известно, он считывает обороты мотора, переводя из в скорость движения. Но если установить колеса большего диаметра, скорость повысится, но приборная панель будет работать по старой схеме, то есть вы будете превышать скоростные ограничения, хотя на спидометре все «в рамках закона».

Универсальная модель

Простые фиксаторы не справляются со своими задачами так, как на это способен БК. В теории можно вычислить только по приборной панели использованное количество горючего, текущий и средний расход топлива, количество пройденных километров и так далее. Но зачем сидеть за рулем и что-то подсчитывать, отвлекаться, если можно просто получить бортовик и смотреть на его экран, получая нужную информацию исходя из изменяющихся параметров.

Так что между БК и приборной панелью разница существенная.

Что делать, если на ВАЗ-2115 перестал работать бортовой компьютер

Иногда случается и так, что при полной исправности автомобиля бортовой компьютер напрочь отказывается работать. Как же поступить в таком случае?

Конечно же, можно попытаться устранить проблему самостоятельно. Но все-таки гораздо лучше, если этим займется настоящий специалист. Именно он сможет достоверно определить причину неисправности прибора.

Но прежде чем ехать в сервисный центр, первое, что стоит сделать, – это проверить предохранитель F3, который мог попросту перегореть. Следует учитывать, что на ВАЗ 2101-2107 совсем не обязательно приобретать новый диск сцепления и производить замену старого. Он установлен в цепи питания процессора ВАЗ-2115. Если после замены предохранителя бортовой компьютер и дальше не подает никаких признаков жизни, также можно проверить разъемы подключения к нему. Повторимся, что если вы не электрик, да и вообще не особо разбираетесь в электронике, эту задачу следует доверить профессионалу.

Помните, любую неисправность, которую показывает бортовой компьютер, можно устранить, как и поломку самого бортового компьютера. Но, как говорится, лучше предупредить проблему, нежели потом ее решать. Поэтому каждый автомобиль следует содержать в нормальном состоянии, вовремя проходить технический осмотр и менять запчасти, вышедшие из строя. Кроме всего прочего, лучше вообще не допускать поломки запчастей, а заменять их по мере износа. Около моторчика есть ещё один предохранитель, На ВАЗ 2115 не подскажите где находится. Только в таком случае управление автомобилем будет безопасным с технической точки зрения, а во время поездки не возникнут нештатные ситуации, связанные с неправильной эксплуатацией автомобиля.

Исправность вашего автомобиля – гарантия безопасности как водителя, так и пассажиров.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Принцип работы БК на ВАЗ-2114

Не стандартный бортовой компьютер

Принцип работы бортового компьютера с первого взгляда покажется примитивным, однако, на самом деле это технически сложное устройство, которое одновременно принимает, обрабатывает и при необходимости уведомляет о наличии неисправностей. Функция оповещения происходит путём выведения на экран специального значка и подачи определённого звукового сигнала..

Краткая инструкция пользователя

Для всех бортовых компьютеров, поставляемых на ВАЗ-2114, существует своя инструкция пользователя, и если её нет в бумажном варианте, то в сети интернет её можно найти без труда, достаточно, лишь знать марку и модель устройства. Несмотря на то, что вариантов и моделей множество, базовый функционал у них в принципе аналогичен.

Показания бортового компьютера.

Если вы только собираетесь приобрести БК, то вы должны знать, подходит ли конкретная модель к ЭБУ вашего автомобиля

Как правило, вся информация уже есть у продавца, и сложностей в этом возникнуть не должно.
Лучше, в первую очередь при ознакомлении с бортовым компьютером уделить время символам аварийных команд и визуальным значкам, появляющихся на дисплее.
Обратите внимание на расположение кнопок, и правилам работы с ними, для того, чтобы оперативно среагировать на изменение параметров в движении (на некоторых моделях БК клавиши могут блокироваться при определённой скорости автомобиля – прим.).

Коды ошибок на ВАЗ-2114

Так как ЭБУ на всех ВАЗ-2114 аналогичен или, по крайней мере, схож, то заранее записывать, а тем более запоминать их не имеет никакого смысла, благо некоторые модели способны не только вывести её на экран, но и озвучить все неполадки имеющиеся в автомобиле.

Самым лучшим вариантом определения и уточнения неисправностей, будет распечатанная версия кодов ошибок на ВАЗ-2114. Взять их можно на официальных сайтах заводов изготовителей БК для ВАЗ-2114, а ниже мы представим вам, самые частые ошибки, которые встречаются на «четырнадцатых»:

Что делать, если перестал работать БК

Случается, что БК перестаёт работать или информацию, которую он должен передавать и анализировать не передаётся

Первым делом, необходимо обратить внимание на целостность электрической цепи. А именно предохранителя F3, отвечающего за его работоспособность, далее следует проверить целостность проводов, которые идут к диагностической колодке, и обеспечивающие его питание

О том, как правильно подключить бортовой компьютер в систему ВАЗ-2114 вы можете в этой статье.

Зачем нужен бортовой компьютер?

В прошлых статьях мы уже говорили, что такое бортовой компьютер. для чего он нужен и каких видов они бывают. Но позволю себе повториться, чтобы вы чётко осознавали все плюсы наличия бортового компьютера, а минусы – пожалуй, их нет, разве что трата денег на покупку и всё.

Возьмем, к примеру, бортовой компьютер ШТАТ 115×24. Имея данную модель в своём наличии, вы можете:

• выставить температуру запуска вентилятора радиатора; данная функция очень полезна, например, в зимний период времени, когда вы можете контролировать температуру охлаждающей жидкости, тем самым следить за температурой радиатора печки.
• очень полезна функция сушки и прогрева свечей перед запуском двигателя.
• функция сброса настроек и корректировок ЭБУ нужна для перехода на бензин с более высоким или низким октановым числом (с 92 на 95 и наоборот), так же данная функция нужна для сброса настроек после длительной поездки с повышенной нагрузкой на двигатель.
• возможность чтения ошибок позволяет следить за состоянием автомобиля, вовремя менять нерабочие датчики, элементы.

Предварительная подготовка

Подготовка к установке

Есть несколько мероприятий, о которых следует подумать и провести их перед тем, как приступить к установке БК.

1. Определите набор функций, которые вы хотите получить от своего БК. Для этого к каждому устройству прилагается штатная инструкция. Плюс много информации можно найти в сети.
2. Покупать сильно навороченную систему для ВАЗ 2114 не имеет смысла. Но и бюджетные модели БК — не самое лучшее решение.
3. Оптимальная комплектация включает в себя монитор, набор проводов и процессор.
4. Решите, куда будет устанавливаться БК. Лучше всего для этого подойдет центральная консоль. Но там должно быть соответствующее свободное пространство для него.
5. Если центральная консоль не подходит, попробуйте торпедо. Хотя в данном случае потребуется выносной корпус.

Запомните сразу, что после установки бортового компьютера, вам также придется устанавливать программное обеспечение и выполнять соответствующие настройки. Потому не думайте, что подключив все провода, работу можно считать завершенной и БК чудесным образом начнет выдавать вам объективную и адекватную информацию.

Чтобы подключить бортовик на свой ВАЗ 2114, быть большим специалистом не обязательно. Действуя согласно инструкции, вы сможете самостоятельно выполнить всю работу. Уделите только этому вопросу достаточно времени и сил.

Первым делом снимите заглушку, расположенную на приборной панели. Будем отталкиваться от того, что вы нашли для своего бортового компьютера место.
Сняв заглушку, ищите связку проводов, которые имеют девятиконтактный разъем. Все модели ВАЗ его имеют, потому ваша «четырнадцатая» исключением не станет.
Теперь подключайте этот разъем к вашему бортовому компьютеру.
Одно из важнейших мероприятий — это проведение К-линии.
Для этого возьмите провод примерно на 1 м в длину, и соедините его со вторым контактом колодки девятиконтактного разъема.
Второй конец провода подводят к колодке диагностики. Она располагается непосредственно под приборной панелью. Дабы облегчить самому себе задачу, советуем отсоединить панель с правой стороны.
Если у вас колодка Евро 2, провод с колодкой диагностики соединяется при помощи М-гнезда.
Если колодка Евро 3, тогда вам потребуется гнездо под номером 7.
В некоторых случаях на ВАЗ 2114 колодку Евро 3 монтируют вверх ногами

Потому обязательно обратите на это внимание при подключении, чтобы ничего не перепутать.
Выполнив подключение бортового компьютера, поставьте его в отведенное место и проверьте в работу.

Назначение

Установка бортового компьютера возможность для автолюбителя взять под контроль многие опции автомобиля. При этом функциональности и возможности современных моделей удовлетворяют запросам наиболее требовательных автовладельцев.

На первый взгляд, бортовой компьютер дублирует показатели, которые уже отражены на приборной панели автомобиля ВАЗ-2114. К примеру, автовладельцу доступна информация со спидометра, отображающего скорость перемещения, часов и тахометра (показывает частоту вращения коленвала). Кроме того, перед глазами информация одометра о пройденном километраже.

Упомянутые выше приборы находятся на приборной панели, а выдаваемые ими данные удобны для прочтения. Но даже это не все. Автовладелец получает и другую информацию — количество оставшегося в баке топлива, температуру воздуха (внутри и снаружи) и прочие. Производители внимательно подходят к организации функциональной части, поэтому водителю доступны все необходимые в процессе вождения данные.

Для чего тогда нужно подключение бортового компьютера? Назначение устройства — расширение возможностей автовладельца и предоставление дополнительной информации. При этом, показатели не просто собираются и передаются на экран — они обрабатываются, что гарантирует точную оценку состояния автомобиля, в конкретный момент времени.

Чем отличается бортовой компьютер от уже установленной панели управления?

Опытные автовладельцы знают, что стандартный спидометр легко обмануть. При выдаче информации, устройство берет в расчет частоту вращения коленвала и обороты колес. Если же поставить большие диски или резину, увеличив тем самым диаметр, то и скорость поднимется. При этом индикатор продолжит в прежнем режиме.

Установка бортового компьютера — возможность получить точные данные, исключить проблемы с ГИБДД и штрафы, из-за некорректного отображения скорости. Дополнительный прибор фиксирует и ряд других полезных параметров — усредненный и реальный расход горючего, общий и текущий километраж, объем топлива, израсходованного за одну поездку (с момента пуска мотора) и так далее. Большую часть параметров, как правило, можно рассчитать в голове, используя информацию с классической приборной панели.

Минус в том, что на это пойдет время. Да и в дороге нужно заниматься вождением, а не расчетами.

Подключение бортового компьютера на ВАЗ-2114 открывает множество возможностей:

Устройство следит за температурой двигателя и предупреждает о вероятном перегреве.
Более продвинутые устройства сигнализируют об образовании гололедицы и советуют не торопиться.
Многие модели информируют об уровне напряжении в бортовой сети, параметрах работы двигателя, скорости передвижения и выдают ряд другой важной информации.

Все, что остается автовладельцу — прислушиваться к сигналам бортового компьютера и своевременно на них реагировать.

С одной стороны, в машине появляется мощный индикатор, который собирает и выдает наиболее важные данные водителю. С другой стороны, многая информация уже и так известна, но, с той лишь разницей, что она не высвечивается водителю. Зачем же тогда установка бортового компьютера?

В практическом смысле, это устройство незаменимо. Оно собирает максимум информации с датчиков, далее обрабатывает ее, расшифровывает и подает, в удобной для водителя форме. При этом автовладельцу нет нужды производить самостоятельные расчеты — за всем следит специальное бортовой компьютер, который вовремя предупреждает о проблеме.

Как подключить устройство?

Производители автомобиля ВАЗ-2114 предусмотрели специальную колодку, к которой происходит подключение бортового компьютера. Такая особенность ускоряет и упрощает процесс. Так, к предусмотренному разъему, можно подсоединить устройства от производителей «Штат» или «Мультитроникс». Водители, которые уже испробовали возможности бортовых компьютеров, а также специалисты в этой области, рекомендуют именно эти устройства.

Распиновка разъема бортового компьютера ВАЗ 2114При желании, можно выбрать модель с цветным дисплеем. Но этот вариант больше «на любителя». Наличие такой опции на функциональность не влияет, а само дополнение делается «для красоты».

Демонтаж БК

Часто бывает такое, что БК не устраивает автовладельцев по тем или иным функциям или он просто работает некорректно и его необходимо заменить. В таком случае вы можете произвести демонтаж БК в домашних условиях, в этом нет ничего сложного. Перед тем, как снимать устройство, необходимо удостовериться в том, что его демонтаж не отразится на гарантийном обслуживании транспортного средства.

Разумеется, это относится к более новым автомобилям, которые приобретались в салоне. Мы рассказываем об этом потому, что демонтаж БК в любом случае повлияет на гарантию, это необходимо учитывать.

Итак, подробная инструкция по демонтажу бортового компьютера своими руками:

1. Перед тем, как приступить к процессу снятия, необходимо обесточить транспортное средство. Чтобы сделать это, достаточно просто отключить аккумулятор, а именно — снять с него отрицательную клемму.
2. После этого демонтируется панель управления аудиосистемой. В этом также нет ничего сложного, при снятии будьте аккуратны, чтобы не повредить ее.
3. Далее, необходимо демонтировать саму автомагнитолу, для этого нужно отсоединить подключенную проводку от нее.
4. После того, как магнитола будет снята, через открывшееся отверстие можно просунуть руку и отсоединить фиксаторы блока самого устройства. Сделав это, необходимо максимально аккуратно демонтировать БК и отсоединить от него всю подключенную проводку.
5. После выполнения всех этих действия необходимо убрать все вспомогательные девайсы и приборы, которые подключены к БК. Если вы решили произвести замену устройства на новое, то на этом этапе устанавливается новый девайс и подключается в соответствии с инструкцией по эксплуатации и монтажу. Если вы просто решили демонтировать БК, то просто подключите аудиосистему и установите ее на свое место.

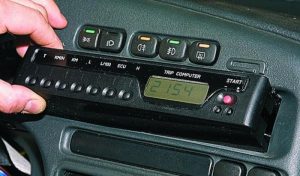

Установка бортового (маршрутного) компьютера на ВАЗ 2113, 2114, 2115

Принцип установки и подключения бортовых (маршрутных) компьютеров в принципе один и тот же. Все основные контакты, как правило объединенные в один разъем на компьютере, подключаются к другому разъему который находится за заглушкой на центральной консоли. Так же (как правило), к компьютеру прилагается отдельный провод. Он подключается к диагностическому разъему, который находится под пепельницей. Кроме того, к большинству современных бортовых (маршрутных) компьютеров в комплекте идет датчик температуры.

Итак первое – снимаем заглушку (прям пальцем подцепив ее слева) и находим разъем. Подключаем к нему компьютер. Дальше, к этому разъему берем и подключаем наш отдельный провод и датчик температуры как показано ниже.

Ввиду того, что почти все ВАЗ 2113, ВАЗ 2114, ВАЗ 2115 оснащены датчиками внешней температуры, использовать датчик от компьютера можно для измерения температуры в салоне. Выводить сам датчик нужно в места недоступные прямому воздействию солнечных лучей, воздуху исходящему от печки и других внешних факторов. Например под панелью ручного тормоза или замка зажигания.

Теперь осталось подключить этот провод к диагностическому разъему под пепельницей. Для того чтобы затянуть провод к разъему, будет удобнее снять правую боковую панель центральной консоли.

Ну и собственно ставим сам БК на законное место, включаем зажигание и изучаем показания. Следует отметить, что функционал бортовых компьютеров весьма разнообразен. Одни позволяют ситывать и/или расшифровывать коды ошибок другие нет. К примеру, маршрутные компьютеры устанавлмвающиеся заводом изготовителем, зачастую имеют весьма скудный спектр возможностей и нем огут считывать и отображать ошибки записывающиеся и хранящиеся в ЭБУ. В этой связи требуется дополнительное диагностическое оборудование. В настоящее время, за простоту в использовании и низкую цену широкое распространение получил диагностический разъем ELM-327. Однако, для более детальной и профессиональной диагностики не исправностей электронных систем двигателя требуются более серьезные диагностические приборы.

Цена вопроса

Стоимость устройства зависит от многих параметров, поэтому однозначно назвать цену, актуальную для всех бортовых компьютеров на «четырках», нельзя. Цена на устройство определяется в соответствии с производителем компьютера, его технических параметров и характеристик. Сразу же хотим сказать, что отдавать предпочтение дешевым вариантам мы бы не рекомендовали, поскольку БК — это «мозги» автомобиля, а на этом экономить нельзя.

1. ШТАТ 115Х42 (цена — примерно 3 тысячи рублей).

2. Multitronics UX-7 (цена — в среднем около 1500 рублей).

3. Gamma GF 315T (цена — примерно 4500 рублей).

Компьютер на ВАЗ 2114: что нужно знать

Итак, бортовой компьютер представляет собой устройство, которое информирует водителя о работе различных систем автомобиля. Если просто, компьютер считывает различные параметры, а также своевременно уведомляет о возможных сбоях и неисправностях.

Компьютер ВАЗ 2114 позволяет постоянно и точно контролировать состояние машины, причем без использования диагностического оборудования. Дело в том, что БК самостоятельно проводит диагностику, при наличии ошибок водитель получает уведомление.

Главное, следует учитывать, что  хотя на рынке представлены несколько видов подобных устройств, подойдут не все.  На деле, бортовой компьютер ВАЗ 2114 купить не является проблемой, но при выборе нужно подбирать только подходящие модели.

Также желательно, чтобы функционал был расширен

Как показывает практика, предельно важно, чтобы компьютер нормально взаимодействовал с электронным блоком управления  именно ВАЗ 2114, 2115 и т.д

Обычно на экране БК может отображаться большое количество информации и данных о работе автомобиля. Что касается компьютеров для ВАЗ 2114, обычно устройство способно отобразить:

• скорость движения
• остаток топлива в баке
• продолжительность поездки
• обороты ДВС
• расход горючего
• температуру двигателя
• температуру в салоне
• расчет пробега на остатке топлива в баке
• напряжение в бортовой сети
• положение дроссельной заслонки
• температуру ОЖ
• расход воздуха
• среднюю скорость и средний расход топлива
• коды ошибок и их расшифровки и т.д.

Как видно, наличие многофункционального БК на ВАЗ 2114  позволяет выявить серьезные ошибки (выход  из строя датчик температуры ОЖ, напряжение в бортовой сети высокое или низкое, имеет место перегрев двигателя и т.п.). Обнаружив и расшифровав ошибки, можно быстро локализовать проблему и приступать к ремонту.

Еще добавим, что хотя ВАЗ 2114 и бюджетная машина, не следует покупать самые дешевые модели БК и варианты с сомнительной гарантией и т.д. При этом слишком дорогие решения (например, с увеличенными цветными дисплеями) также обычно не нужны. Многие владельцы 2114 останавливаются на проверенных «середнячках» Мультитроникc (Multitronics), Gamma и т.п.

Хотя такие варианты могут стоить немного дороже, вложения оправданы, так как устройства данных производителей достаточно информативные и надежные.  Также отметим, что даже простые БК в плане информативности сильно отличается от панели управления. На деле, бортовой компьютер показывает не только больше полезной информации, но и отображает более точные данные, чем указатели и индикаторы на приборной панели.

Что в итоге

С учетом приведенной выше информации становится понятно, что БК ВАЗ 2114 (маршрутный компьютер ВАЗ) позволяет полностью контролировать автомобиль в режиме реального времени. Фактически, устройство подключается ко всем датчикам и блокам, которые имеет ЭСУД автомобиля.

Более того, компьютер осуществляет обработку полученных данных и отображает их в наиболее простом и понятном для водителя виде. Если иначе, БК собирает, корректирует, анализирует и затем выдает точную информацию, причем так, чтобы водитель могу сразу считывать такие данные без каких-либо сложностей и дополнительной расшифровки.

Также можно своевременно выявить неполадки за счет того, что компьютер уведомляет о критических сбоях и ошибках. Благодаря такой особенности, часто удается избегать серьезных последствий и дорогостоящего ремонта. Еще в случае появления ошибок нет необходимости ехать на СТО для диагностики, расшифровка доступна прямо на месте.
