Принцип работы четырехтактного карбюраторного двигателя

Такт рабочего хода — двухтактный двигатель

При положении поршня около ВМТ сжатая рабочая смесь (1 на рис. 3) воспламеняется электрической искрой от свечи, после этого температура и давление смеси резко подскакивают. Под действием теплового расширения газов поршень двухтактного двигателя опускается к НМТ, в это время расширяющиеся газы сгоревшей смеси совершают полезную работу, толкая поршень. В это же время, опускаясь, пoршень создает высокое давление в кривошипной камере двухтактного двигателя (сжимая топливо-воздушную смесь в ней). Под действием давления клапан закрывается, не давая таким образом горючей смеси снова попасть во впускной коллектор и затем в карбюратор.

Когда поршень двухтактного двигателя дойдет до выпускного отверстия (1 на рис. 4), оно откроется и таким образом выйдут отработавшие газы в выпускную систему, давление в цилиндре понизится. При дальнейшем перемещении пoршень открывает продувочное (впускное) окно (1 на рис. 5) и горючая смесь, сжатая в кривошипной камере, поступает по каналу (2 на рис. 5), заполняя цилиндр и одновременно продувая его от остатков отработавших газов.

Далее цикл повторяется.

Немного о принципе зажигания. Так как топливной смеси нужно время для воспламенения, искра на свече появляется чуть раньше, чем пoршень достигает ВМТ. В идеале, чем быстрей движения поршня, тем раньше должно быть зажигание, потому что пoршень от момента искры быстрее доходит до ВМТ. Существуют механические и электронные устройства, меняющие угол зажигания в зависимости от оборотов двигателя.

У большинства скутеров до 2000 г.в. таких систем не было и угол опережения зажигания был установлен в расчете на оптимальные обороты. На некоторых же скутерах, например Honda DioZX AF35, установлен электронный коммутатор с динамическим опережением, то есть с опережением, зависящим от оборотов коленвала. С ним расширяющаяся горючая смесь совершает работу с максимальной полезной отдачей, и двигатель развивает больше мощности.

Преимущества и недостатки двух- и четырехтактных двигателей.

1. Меньший вес. Пример: 15 л.с. Двухтактный 36 кг четырёхтактный 45 кг.

2. Цена. Четырёхтактные двигатели сложнее в производстве, состоят из большего количества деталей, поэтому всегда дороже двухтактников.

3. Удобство перевозки двухтактника. Можно возить в любом положении, перед началом эксплуатации не требует отвешивания. Т.е. достал из багажника, поставил, завел, поехал.

4. Двухтактный двигатель живее реагирует на ручку газа. В четырёхтактных для совершения полного рабочего цикла поршню необходимо сделать 2 полных оборота в то время как в двухтактных только один. Частый вопрос: А правда ли что четырёхтактный 15 л.с. бежит быстрее чем такой же двухтактный? Ответ: нет не правда. У обоих этих двигателей мощность на валу 15 л.с. При прочих равных условиях почему один двигатель должен ехать быстрее второго?

1. Больший расход топлива. Напомним, примерный расход можно высчитать по формуле: для двухтактного 300 грамм на одну лошадинную силу, для четырёхтактного 200 грамм.

2. Шумность. На максимальных оборотах двухтактные двигатели как правило работают немного громче четырёхтактных.

3. Комфорт. Четырёхтактные двигатели не так вибрируют на малых оборотах (Касается только двухцилинровых двигателей. Одноцилиндровые и двух и четырёхтактные вибрируют примерно одинаково) и не так дымят как двухтактные.

4. Долговечность. Довольно спорный пункт. Бытует мнение, что двухтактные двигатели менее долговечны. С одной стороны это понятно, потому как масло для смазки трущихся элементов двигателя подается вместе с бензином, а значит работает не так эффективно в отличие от четырёхтактных двигателей где трущиеся элементы буквально плавают в масле. Но с другой стороны четырёхтактный двигатель по конструкции намного сложнее конкурента, состоит иззначительно большего числа деталей, а золотой принцип механики «Чем проще тем надежнее» еще никто не отменял.

Какой же двигатель выбрать?

Взвесь все за и против изложенные выше и сделай выбор самостоятельно. Однозначного ответа на вопрос: какой из двигателей лучше ты не найдешь ни в одной из книг ни на одном из форумов. И у тех и у других типов двигателей есть свои поклонники.

Двухтактный двигатель

На данный момент существует два основных вида двигателей внутреннего сгорания — двухтактные и четырехтактные. По своему внешнему виду они практически не отличаются, однако двухтактные двигатели работают по совсем другому принципу. Попробуем разобраться в чем основные различия этих двух типов ДВС, и как работает двухтактный двигатель.

Принцип работы двигателя внутреннего сгорания

Для того, чтобы ваша машина могла выполнять свою прямую функцию — возить вас, ее нужно заправлять топливом: бензином, дизелем, пропан-бутаном. По топливопроводу бензин поступает в двигатель, основную работу в нем выполняют поршни и кривошипно-шатунный механизм. Бензин смешивается с воздухом, образуется смесь, которая взрывается и приводит поршни в движение, этот момент движения передается на коленчатый вал, а от него на трансмиссию.

Разница между 2-х и 4-х тактными двигателями, как видно из названия, состоит в количестве тактов, то есть в рабочем цикле двигателя. Рабочий цикл любого ДВС — это последовательность таких процессов:

• заполнение цилиндра горючей смесью;
• ее воспламенение;
• расширение газов;
• вытеснение продуктов сгорания.

В 4-тактном двигателе вся эта последовательность осуществляется за 4 такта, то есть за два оборота коленвала, в двухтактном — за один оборот. Из этого можно сделать вывод, что 2-тактные двигатели обладают большей мощностью, и это действительно так, не зря ведь их используют не только для мотоциклов, мопедов, различных квадроциклов, снегоходов и гидроциклов, но и для приведения в движение огромных морских кораблей.

Теоретически мощность должна быть выше в два раза. Например, небольшой по размерам двигатель мотоцикла может легко выдавать мощность в сто и больше лошадей, тогда как гораздо более массивный и объемный мотор какого-нибудь автомобиля класса «В» или «С» выдает 70-100 л.с.

Устройство двухтактного двигателя

Основное преимущество двухтактных двигателей состоит в простоте их конструкции. Поскольку все процессы рабочего цикла завершаются за один оборот кривошипа, отпадает необходимость в наличии сложного газораспределительного механизма, который контролирует движение впускных и выпускных клапанов. Впускной клапан закрывается и открывается из-за разницы давления, а отработанные газы выходят через выпускное окно к глушителю.

Также 2-тактный двигатель охлаждается с помощью топлива, в которое подмешан определенный процент масла. Масло нужно подбирать именно двухтактное, поскольку оно приспособлено к высоким температурам и при сгорании оставляет меньшее количество шлака и золы.

Поршень движется от нижней мертвой точки к верхней — НМТ и ВМТ. Во время движения вверх поршень сжимает поступившую воздушно-топливную смесь. В ВМТ происходит взрыв смеси и поршень начинает движение вниз, в этот момент поступает новая порция смеси. Получается, что поршень сам же и выталкивает отработанные газы, а это и является основным недостатком двухтактных двигателей, влияющим на их КПД.

Недостатки двухтактных двигателей

Несмотря на то, что инженеры пытаются их решить, недостатки все же есть и они существенные.

Самый главный из них — неэффективное использование топлива и повышенные выбросы СО2.

Если в четырехтактных двигателях на отвод отработанных газов и продуктов сгорания отводится отдельный такт, то здесь этот такт совмещается с заполнением цилиндра новой порцией горючей смеси, и как бы не старались инженеры, избежать смешивания ее с отработанными газами не удается.

Кроме того необходимо постоянно добавлять в бензин масло, причем оно довольно дорогостоящее и расходуется быстрее.

Из-за этих проблем снижается и мощность двигателя. Теоретически она должна быть в два раза выше, чем у 4-тактных ДВС, но на деле этот показатель не превышает 50-70 процентов. После 2000 года многие производители отказались от двухтактных ДВС. Однако работы по их совершенствованию постоянно ведутся.

Видео принципа работы данного типа двигателей.

Рейтинг популярных лодочных моторов с ценами

Согласно сетевым отзывам и видео, представленным в интернете, в список популярных лодочных двигателей входят модели следующих марок:

• Tohatsu;
• Yamaha;
• Honda;
• Suzuki;
• Mercury.

Помимо приведенных марок хорошие двигатели выпускает компания Nissan. Под этим брендом на российском рынке представлена 15-сильная модель NS 15 D2 1, признанная самой удобной в управлении. Этот агрегат подходит эксплуатации как в морской, так и речной воде и при передвижении по неглубоким водоемам.

Tohatsu

Продукция марки Тохатсу входит в число самых экологичных. У этого бренда востребованным считается 10-сильный мотор М 9,8 B S стоимостью от 90 тысяч рублей. Данный двигатель выделяется на фоне аналогов лучшим сочетанием цены и качества. Силовой агрегат отличается за счет повышенной экономичности и простой конструкции (отсутствуют мощные клапаны и система непосредственного впрыска топлива).

Также к числу востребованных моторов марки Tohatsu относится модель М 5В DS (стоимость от 60 тысяч рублей), характеризующаяся следующими особенностями:

• наличие встроенного бака для масла;
• усовершенствованный карбюратор;
• три передачи (вперед, назад и нейтральная);
• электронный запуск;
• шесть уровней наклона;
• алюминиевый корпус с антикоррозийным покрытием;
• повышенная экономичность.

Основной недостаток моторов марки Tohatsu – низкая популярность в России. Из-за этого в случае поломок двигателей возникают сложности с покупкой расходных материалов.

Yamaha Motor

Компания Ямаха находится в верхнем списке крупнейших производителей винтовых двигателей для лодок. Под этой маркой выпускаются карбюраторные и инжекторные силовые агрегаты мощностью 3-300 л.с. Часть моделей дополнена фирменной системой прямолинейного впрыска топлива, осуществляемого под высоким давлением.

Лучшим силовым агрегатом японской марки считается модель 15 FMHS (цена — 115 тысяч рублей), мощность которой составляет 15 л.с. Установка этого типа отличается следующими характеристиками:

• удобное румпельное управление;
• повышенная надежность;
• наличие функции увеличения тяги;
• низкий уровень шума;
• электронное зажигание.

Сходными характеристиками обладает модель 9,9 GMHS, оцененная в 115 тысяч рублей.

Honda

Среди лодочных моторов Хонда выделяется модель BF20DK2 SHSU стоимостью 220 тысяч рублей. Эта 20-сильная установка на 350 куб.см. дополняется электростартером и электрогенератором. Длина дейдвуда у модели составляет 433 мм.

Honda BF20DK2 SHSU выделяется за счет наличия эффективной системы охлаждения с водозаборниками, развернутыми по направлению движения. Такая особенность уменьшает уровень нагрузки, что испытывает помпа. Также в конструкции предусматриваются сетчатые фильтры, препятствующие проникновению в каналы посторонних предметов.

Suzuki

Модель Сузуки DF20AS, цена которого более 160 тысяч рублей, немного уступает Honda BF20DK2 SHSU. У этого мотора отсутствует электростартер.

Владельцы Сузуки DF20AS отмечали частые сбои в работе электроники в версиях модели, вышедших в первый год после запуска производства.

Данный двигатель объемом 327 куб. см. с двумя цилиндрами имеет трехлопастный винт на 10 дюймов, который обеспечивает хорошее ускорение с места и работает как в чистой, так и загрязненной воде.

Если возникла потребность в приобретении маломощного мотора, то можно остановить свой выбор на двухтактной модели Suzuki DT9.9AS, уровень тяги которой можно увеличить до 15 л.с. Стоит силовой агрегат 103 тысячи рублей.

Mercury

Для компактных лодок удачным вариантом считается двигатель Меркурий МЕ F 2,5 М стоимостью 50 тысяч рублей. Этот четырехтактный мотор, мощность которого достигает 3,5 л.с., отличается тем, что выхлоп располагается под винтом. Такая особенность снижает уровень шума, издаваемого рабочим агрегатом.

Другая особенность модели заключается в высокой экономичности. Кроме того, двигатель обеспечивает хорошую тягу на низких оборотах.

Факторы, влияющие на мощность двигателя

Четырёхтактный цикл 1=верхняя мёртвая точка 2=нижняя мёртвая точка A: такт впуска B: такт сжатия C: такт рабочего хода D: такт выпуска

Мощность поршневого двигателя зависит от объёма цилиндров, объёмным КПД, потерь энергии — газодинамических, тепловых и механических, степени сжатия топливо-воздушной смеси, содержания кислорода в воздухе и частоты вращения. Мощность двигателя зависит также от пропускной способности тактов всасывания и выхлопа, а значит, от их проходных сечений, длины и конфигурации каналов, а также от диаметров клапанов, больше впускных. Это справедливо для любых поршневых двигателей. Максимальная мощность ДВС достигается при наивысшем наполнении цилиндров. Частота вращения коленвала в конечном счёте ограничена прочностью материалов и свойствами смазки. Клапана, поршни и коленчатые валы испытывают больши́е динамические нагрузки. На высоких оборотах двигателя могут происходить физические повреждения поршневых колец, механический контакт клапанов с поршнями, что приводит к разрушению двигателя. Поршневые кольца вертикально колеблются в канавках поршней. Эти колебания ухудшают уплотнение между поршнем и гильзой, что приводит к потере компрессии, падении мощности и КПД в целом. Если коленвал вращается слишком быстро, клапанные пружины не успевают достаточно быстро закрывать клапана. Это может привести к контакту поршней с клапанами и вызывать серьёзные повреждения, поэтому на скоростных спортивных двигателях используют привод клапанов без возвратных пружин. Так, «Даймлер-Бенц» серийно выпускает моторы с десмодромным управлением клапанами (с двойными кулачками, один открывает клапан, другой прижимает его к седлу), БМВ использует электромагнитное управление клапанами. На высоких скоростях ухудшаются условия работы смазки во всех парах трения.

Совокупно с потерями на преодоление инерции возвратно-поступательно движущихся элементов ЦПГ, это ограничивает среднюю скорость поршней большинства серийных двигателей 10 м/с.

Основные отличия между двухтактным и четырехтактным ДВС

Одно из основных отличий рассматриваемых агрегатов в наличии газораспределительного механизма на 4-тактном моторе. На 2-тактных устройствах газораспределительного механизма нет. Вместо него имеются отверстия в стенках цилиндра, через которые и происходит подача готовой топливно-воздушной смеси, а также отвод выхлопных газов.

ГРМ не только увеличивает вес и размер двигателя, но еще и существенно влияет на его стоимость. Отсутствие ГРМ приводит к тому, что двигатель имеет только два цикла работы. Наличие каналов в стенках цилиндра приводит к увеличенному износу колец и поршня двигателя. Именно поэтому двухтактные двигатели имеют небольшой ресурс работы. Далее рассмотрим конструктивные отличия между 2-тактным и 4-тактным моторами.

1. Потребление топлива — несмотря на то, что двухтактный агрегат имеет простое строение, в плане потребления бензина он проигрывает четырехтактному. Связано это с количеством тактов. В то время, как 4-цикловый агрегат совершает 2 оборота коленчатого вала, потребляя при этом одну порцию топлива, двухтактный двигатель при этом делает только один оборот. Увеличение расхода топлива составляет примерно 1,5 раза. Кроме того, не стоит забывать, что 2-тактный агрегат имеет несовершенную систему, и в процессе работы наблюдается потеря топливной смеси, выбрасываемой в глушитель. Это часть смеси, которая «вылетает в трубу» при движении поршня вверх в момент сжатия
2. Тип топлива — моторы 4-тактного типа работают на чистом бензине, который в карбюраторе смешивается с воздухом. Агрегаты 2-тактного типа работают на смеси масла с бензином. Использование чистого бензина недопустимо, что повлечет за собой быстрый выход из строя цилиндропоршневой группы
3. Система смазки — многие знают, что именно по этому принципу рассматриваемые агрегаты отличаются. В 4-тактном моторе имеется отдельная система смазки, состоящая не только из емкости, но еще и масляного насоса, фильтров и трубопроводной магистрали. Система смазки не взаимосвязана с механизмом подачи топлива, что говорит не только об эффективности, но и продолжительном сроке службы. Двухтактные моторы работают на бензине с маслом. Пропорции смешивания бензина с маслом для бензопилы и бензокосы описаны на сайте. Бензин вместе с малом подается в двигатель, где осуществляется смазка механизма. Стоит отметить, что далеко не все двухтактные моторы имеют общую систему смазки, но встречаются еще и агрегаты с раздельным механизмом, где смешивание происходит автоматически в зависимости от количества оборотов
4. Тип смазывающих веществ или отличие масла для двухтактного мотора от 4-тактного. Для двухтактных двигателей используются специальные масла «сгорающего» типа. Это масло смешивается с бензином, и попадают в систему КШМ, обеспечивая смазку движущихся деталей. После этого масло в составе с бензином поступает в цилиндр, где воспламеняется и сгорает. Это масло называется двухтактным, и выпускается оно красного или зеленого цвета. Цвет не играет большой роли, и говорит о применении присадок в составе. Четырехтактные моторы работают на чистом бензине, так как они имеют отдельный механизм, отвечающий за смазку КШМ. В таких моторах используется обычное моторное масло, которое нельзя смешивать с бензином, и заливать в двухтактные агрегаты. Это приведет к быстрому засорению электродов свечи и выходу из строя ДВС. Получается, что отличие масла для двухтактных двигателей от четырехтактных заключается в консистенции и составе. На 2-цикловых ДВС используются сгораемые типы масел, которые перед тем, как сгореть, смазывают всю систему

По системе смазки четырехтактных двигателей нужно отметить, что они бывают двух типов — с сухим и мокрым картером. Различаются они по способу смазки. В мокром типе происходит подача масла из картера на КШМ. Насос перекачивает масло из картера, являющегося частью двигателя.

На ДВС с сухим картером используется отдельный бак с маслом. Из него масло насосом перекачивается в систему КШМ, обеспечивая смазку деталей. Скапливающееся масло обратно транспортируется в бак при помощи дополнительного насоса.

Зная основные конструктивные и принципиальные отличия рассматриваемых механизмов, следует разобраться с их достоинствами и недостатками, которые имеются у обоих вариантов.

Что такое двигатели внутреннего сгорания 2-MIX и X-torq

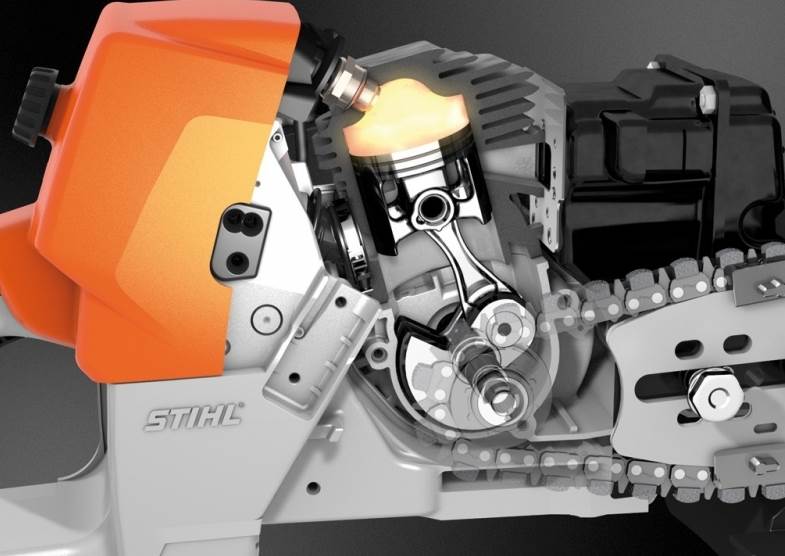

Компания Stihl предлагает также бензиновые инструменты с двухтактным двигателем модернизированной версии. Этот двигатель получил название 2-mix – двухтактная модель усовершенствованного типа. Аналогичную модель двигателя выпустила компания Husqvarna, и назвала его X-torq. Принцип работы двигателей одинаков, а отличия присутствуют только в конструкции. Схема работы ДВС 2-MIX представлена ниже.

На схеме видно, что топливно-воздушная смесь, поступающая от карбюратора, разделяется на два потока. Зеленой стрелкой показана смесь, которая всасывается в камеру КШМ, осуществляя тем самым смазку деталей. Ее всасывание происходит во время движения поршня вверх, когда создается разрежение. Поток смеси, указанный стрелкой синего цвета, подается непосредственно в камеру цилиндра, где происходит его сжатие и воспламенение. Всасывание топливно-воздушной смеси в цилиндр происходит при движении поршня вниз. Что примечательного в такой схеме работы двигателя?

Разделение потока позволило снизить выбросы топливной смеси в атмосферу, выходящей вместе с выхлопными газами. Это достигается за счет того, что рабочая область цилиндра заполняется смесью, обогащенной воздухом. Этот воздух выталкивает выхлопные газы, и в некотором количестве также выводится из камеры сгорания. Более насыщенный топливом поток поступает в камеру КШМ, обеспечивая эффективную смазку деталей.

В итоге модернизация двухтактного мотора способствовала тому, что снились потери топлива, а значит и уменьшился расход. Кроме того, выхлоп стал более чистым, так как в составе смеси отсутствует бензин с маслом, а система КШМ получила более эффективную систему смазки. При этом стоимость такого двигателя не сильно отличается от обычного двухтактного. Схема работы такого типа агрегата показана на видео.

https://youtube.com/watch?v=0_mTDoBerSk%3F

Есть ли особые требования к качеству топлива для обычного двухтактного мотора и 2-mix? Разницы нет никакой, кроме того, на таких двигателях применяются одинаковые типы карбюраторов. Отличие карбюратора только в наличии дополнительной проставки, посредством которой происходит разделение потока топливной смеси на 2-MIX моторах.

Подводя итог, надо отметить, что отличия между рассматриваемыми типами двигателей имеются, и они достаточно существенные. Однако менее надежные 2-тактные агрегаты продолжают активно пользоваться популярностью за счет своей простой конструкции и невысокой стоимости. Зная конструкцию и принцип работы, не составит большого труда произвести ремонт двигателя таких инструментов, как бензопилы, мотокосы, мотоблоки, снегоуборщики, лодочные моторы и прочие.
