Чистка форсунок на ваз 2113, ваз 2114, ваз 2115

Как это делается

Для того чтобы почистить форсунки, сначала их нужно снять. Процедура не слишком сложная для опытного автолюбителя, но все-таки может занять некоторое время. Рассмотрим пошаговую инструкцию, которая поможет выполнить работы.

1. Изначально необходимо отключить «минус» аккумулятора, чтобы не допустить удара током от металлических частей авто.
2. Спуск давления горючего отопления. Для этого вам понадобятся 2 рожковых ключа на 17. Достаточно открутить штуцера топливных шлангов.
3. Затем отключаем электрический разъем от рампы.
4. Демонтаж крепежного кронштейна топливных трубок. Необходимый инструмент – плюсовая отвертка. Кронштейн удерживается всего одним винтом, который нужно скрутить.
5. Для закрепления рампы используется два шестигранных винта. Берем шестигранный ключ на 5 и снимаем их. Для демонтажа рампы ее необходимо продвинуть по оси форсунок, после чего вытащить. Снимается она в левую сторону.
6. Под рампой обнаружится пружинная скоба. На нее нужно слегка надавить, после чего отодвинуть и снять
7. Форсунка извлекается простыми расшатываниями.
8. Остается только устранит уплотнитель, расположенный на корпусе форсунки.

Вот и все. Форсунки демонтированы, теперь можно приступать к прочистке. Приготовьте проволочку или изоленту, чтобы скрепить стыки, а также раствор для очистки карбюратора, трубочку и шприц. Далее выполняем следующие действия:

1. Вставляем один конец трубочки в емкость с раствором, а второй конец – в отверстие шприца. Наберите жидкость, отсоедините шприц от трубочки.
2. Вставьте шприц в форсунку и введите раствор внутрь.

Вводить жидкость необходимо до тех пор, пока исходящий поток не станет чистым и ровным. Тогда можно перейти к следующим устройствам. Как видим, ничего принципиально сложного в этих работах нет. Все что вам нужно – немного времени и желания. Если какие-либо моменты остались непонятны, вы можете просмотреть видеоинструкцию на нашем сайте. Перед началом сборки топливной системы удостоверьтесь в нормальном сопротивлении форсунок (11-15 Ом).

Ультразвук или химия для чистки инжектора?

Итак, решено, что нужна чистка форсунок и инжектора. Какой способ выбрать? Распространены методы промывки инжектора без снятия форсунок или чистка инжектора на стенде с ультразвуком. Эффективность очистки вторым методом на несколько порядков выше, однако в этом случае, кроме форсунок, больше ничего и не очищается. Для автомобилей ВАЗ иногда чистка не является правильным решением. Гораздо проще и дешевле простая замена форсунок.

Для промывки и очистки сегодня применяют простые одноконтурные установки. Это емкости, в которых находится сольвент. Установка ставится рядом с машиной. На вход топливной рампы присоединяют шланг для нагнетания средства в систему. Очиститель, который одновременно работает и как средство очистки, и как топливо, подается при помощи компрессора в систему.

Но есть недостаток: такой метод не дает жидкости для очистки пройти через регулятор давления и запорный клапан. Это неэффективно, система подачи топлива не вымывается. Двухконтурные стенды гораздо эффективнее, так как жидкость для очистки проходит через все топливные системы. Что касается ультразвука, то его начали использовать еще в 1985 году. Ванна для такой очистки — это емкость с очистителем. На дне этой ванны установлен ультразвуковой излучатель.

Недостатком является чистка лишь сопла форсунки. А современные распылители нельзя чистить в ультразвуке. И этот процесс достаточно трудоемкий.

В качестве очистителя для форсунок и инжектора предпочтительно использовать импортные сольвенты. Они отличаются высоким качеством. Это, например, такая продукция для очистки инжектора, как немецкая Liqui Moly, бельгийская Winns или американская Hi-Gear. Отечественные средства тоже тестировались, однако ни «Туалетный утенок», ни «Мойдодыр» для этих целей не подошли.

Что нужно знать о форсунках

Качество используемого горючего оказывает огромное влияние на сохранность и эффективность работы форсунок на вашем ВАЗ 2114. Увы, качество отечественного топлива оставляет желать лучшего. Если регулярно заправлять машину бензином низкого качества, форсунки не смогут прослужить более 120 тысяч километров.

Откручиваем топливную трубку

Оптимальная периодичность замены — около 80-90 тысяч километров пробега.

Что касается стоимости, то родные форсунки для ВАЗ 2114 стоят от 500 рублей за штуку. Зарубежные аналоги дороже, порой в несколько раз. Но цена во многом оправдывается надежностью и более продолжительным сроком службы. Потому если есть такая возможность, купите качественные импортные устройства.

Почему нужна чистка или замена форсунок

Сейчас читают Самые надёжные легковые двигатели: ТОП-10

Моторное масло Mobil Super 3000 5W40: преимущества и…

Основной проблемой является загрязнение отверстия форсунки, когда горючее не может нормально распыляться.

Если форсунка полностью перестает работать, топливо в цилиндр не поступает. Еще бывает неполадка, когда форсунки не полностью открываются/закрываются, не держат давление и «льют» топливо в коллектор.

Данные неисправности и проблемы указывают на необходимость чистки инжектора. Специалисты рекомендуют выполнять данную процедуру каждые 40 тыс. километров пробега. Если же чисткой решить проблему не удается, тогда форсунки следует заменить.

В противном случае:

• эффективность подачи топлива в мотор нарушается;
• пропадает мощность двигателя;
• ухудшается качество смеси топлива и воздуха;
• силовой агрегат работает неровно;
• увеличивается расход топлива.

Причины сбоев в работе инжектора

В норме норме форсунки должны работать с высокой четкостью, скорость их работы также очень высокая (открытие и закрытие происходит несколько раз за 1 секунду).

Это необходимо для бесперебойного питания двигателя «оптимальной» смесью на разных режимах, а также в целях обеспечения мелкодисперсного распыления бензина (для лучшего смешивания топлива с воздухом)

Также важно, чтобы форсунка имела плотное закрытие, не допуская утечек горючего во впускной коллектор

Однако в процессе эксплуатации авто на состояние форсунки напрямую влияет качество бензина и общая чистота топливной системы. Даже мелкий мусор может забивать отверстия форсунок, распыл сильно ухудшается. Также на соплах формируются отложения, что приводит к заклиниванию, несвоевременному и/или неполному открытию и закрытию и т.д.

Обратите внимание, необходимость заменить форсунки 2114 возникает намного реже, чем необходимость очистки. Причина — достаточно высокая надежность инжекторов

В результате устранить проблемы зачастую удается при помощи чистки форсунок.

Неисправности, вызванные засоренностью конструкции

Топливные форсунки на ваз 2114 имеют довольно невысокую производительность. В сочетании с плохим качеством бензина на отечественных заправках, часто возникают проблемы с мотором ВАЗ, вызванные засоренностью элемента и их распылителей. Для стабильно и сбалансированной работы мотора рекомендуется контролировать состояние форсунок.

При резком воздействии на акселератор возникают провалы, на не прогретом двигателе машина плохо едет, дергается или сбрасывает обороты — некачественная работа системы.

По следующим косвенным признакам можно смело сказать, что форсунки требуют чистки, а в некоторых случаях и замену:

1. остановка двигателя на холостом ходу;
2. увеличенный расход бензина;
3. мотор не выдает номинальную мощность;
4. низкая приемистость двигателя;
5. неустойчивая работа силового агрегата;
6. провалы при движении.

Чистка системы ВАЗ на СТО

Выполнить чистку форсунок можно осуществить ультразвуком, отогнав свой ВАЗ на сервис. Квалифицированный специалист на хорошем оборудовании выполнит эту процедуру, что положительно скажется на дисперсности распыления, повысить производительность конструкции. Чистка на станции помогает восстановить качество распыла, что повысит экономичность двигателя, приемистость и мощность. Перечень работ, выполняемых на СТО может включать замер СО, регулировку холостого хода, снятие рейки с форсунками, замер производительности. Далее, основная процедура — чистка ультразвуком, а также замена топливного фильтра и уплотнений системы.

Форсунки на Ваз 2114

Снятие элемента

Но все это удовольствие стоит денег, а качественная работа на хорошем СТО затрат немалых. Поэтому есть альтернатива — чистка системы собственными руками

Для начала обратим внимание на особенности демонтажа форсунок

• Для начала снимаем топливную рампу.
• Открепляем колодку проводов (надавив на скобу).
• Применяя отвертку отсоединяем фиксатор форсунки.
• Извлекаем элементы.
• Удаляем уплотнительные кольца, так как они выжаты и при обратной сборке необходимо устанавливать новые.

При демонтаже и сборке не допускается повреждение распылителей, попадание в систему. Для того чтобы установить новые форсунки на рампу нужно делать все так же, но только в обратной последовательности.

Чистка системы своими руками

Чистка конструкции без посещения вашим автомобилем ВАЗ сервиса, может выполняться двумя способами.

В первом случае необходимо предварительно купить очиститель инжектора и карбюратора, уплотнительные кольца для системы.

После извлечения форсунок со своих штатных мест, опускаем их в подходящую емкость с очистителем инжектора. Отдельно чистим РХХ с помощью спрея для карбюратора.Вокруг сопла на конструкции образован слой смолы, который необходимо аккуратно отчистить периодически промывая его спреем.

Внутреннюю очистку производим с помощью насоса и источника питания с напряжением от 3 до 12 вольт. В шланг насоса наливаем очистителя и под давлением в 6 атмосфер прокачиваем форсунку, параллельно подавая напряжение. Величина напряжения может быть поднята до 9-12 вольт до появления характерного треска.

Далее, в обратной последовательности собираем все на место, подключаем колодку и можем заводить двигатель ВАЗ.

Второй способ более экономичен, но более хлопотный. Приобретаем только жидкость для чистки карбюраторов. Спрей заливаем в шланг насоса и подсоединяем последний к системе.

Качественный спрей для карбюраторов может обеспечить отличную внешнюю читку форсунки, но придется дольше повозится чтобы оттереть и размягчить закоксованность. Далее, толчками подаем напряжение на форсунку до потрескивания и выполняем внутреннюю чистку. При установке форсунок на штатное место желательно аккуратно смазать мыльной водой новые уплотнения, что повысит герметичность.

Периодическое обслуживание и чистка топливных форсунок обеспечит устойчивую работу двигателя и экономичность эксплуатации автомобиля ВАЗ.

Чистка

Подручное средство для промывки

Процедура не сложная, но старайтесь все делать аккуратно и шаг за шагом.

Визуально изучите состояние элемента. При наличии следов или признаков течи, лучше сразу выполнить замену элементов, поскольку чистка длительного эффекта уже точно не даст.
Если форсунку можно спасти путем зачистки, снимите уплотнительные кольца, расположенные на корпусе и распылителе.
На некоторое время поместите их в ацетон. В качестве аналога можно использовать обычный бензин. Но не забывайте, что это легко воспламеняемые смеси, потому никаких источников даже малейшей искры рядом быть не должно.
Обязательно держите возле себя огнетушитель
Пусть вы будете самым аккуратным и последовательным человеком, несчастные случаи еще никто не отменял.
Нахождение форсунок в ацетоне или бензине позволит лучше очистить все скопившиеся загрязнения.
Пока устройства вымачиваются, обратите внимание на клапанную крышку и рампу. Их желательно почистить, поскольку они выступают в роли источников загрязнения.
Рампа продувается обычным пылесосом.
Теперь достаем форсунки и приступаем к непосредственной работе с ними.
На соплах часто образуется кокс, по виду и консистенции напоминающий смолу
Избавьтесь от этих отложений обязательно.
Поверхность вокруг сопла очищается аккуратными движениями булавки или иголки.
На этом наружную очистку можно считать завершенной.
Теперь самый сложный процесс — внутренняя «уборка» элементов. Для данной процедуры вооружитесь трубкой, шприцем и баллончиком с веществом, предназначенным для чистки карбюраторов

Не важно, что у вас инжекторная машина, выпущенная нашим славным автомобильным предприятием АвтоВАЗ. Приобрести такое средство не сложно, да и стоит оно дешево.
Средство с помощью трубки необходимо подать под давлением, имитируя впрыск. Для каждой форсунки выполните несколько таких манипуляций

Это позволит им очиститься, пробиться изнутри. Как результат, топливную жидкость устройства смогут распылять уже более равномерно, чем до чистки.
Обязательно выждите некоторое время, чтобы они высохли.
Также следует заменить старые уплотнительные кольца на новые. Использовать прежние, даже если вы их очистите, настоятельно не рекомендуется. Меняйте уплотнители всякий раз, когда будете выполнять чистку форсунок.
Чтобы максимально отсрочить следующую чистку, а также обеспечить длительную и эффективную работу очищенных форсунок, рекомендуется заменить сетку на бензонасосе, а также топливный фильтр.

Самая главная рекомендация, придерживаться которой следует при любых раскладах, до и после самостоятельной очистки, заключается немного в другом. Чтобы сберечь свой автомобиль, избавиться от множества проблем и неполадок, а также позволить элементам топливной системы эффективно выполнять свою работу — заправляйтесь качественным топливом.

https://youtube.com/watch?v=HPo2BkH8sBc

Использование дешевых заправок водители ВАЗ 2114 мотивируют необходимостью экономии. Но если это не прекратить, забитые форсунки станут лишь маленькой долей тех проблем, с которыми столкнется ваш автомобиль из-за плохого горючего. И все сэкономленные на бензине деньги, плюс еще столько же, уйдет на ремонт. Вот цена дешевых заправок.

 Загрузка …

Как прочистить форсунки на ВАЗ 2113-ВАЗ 2115?

Примечание!
Вы наверное уже знаете что есть два способа прочистки форсунок, первый способ заключается в ультразвуковой их чистки, очень действенный способ но и были случае когда форсунки просто у людей выходили из строя, это может быть из-за неопытности работников автосервиса в первую очередь (Просто такая чистка выполняется только в автосервисе на специальном приборе и в домашних условиях вы её никак не выполните) ну и во вторую очередь, сам прибор которым они производят чистку работает неправильно (Если всё будет нормально и будет соблюдаться технология чистки, то ничего с вашими форсунками и не случится), второй способ выполняется уже в домашних условиях и так же если к нему подойти с нормальной жидкостью для карбюратор (Не слишком едкой) то и в этом случае с форсунками у вас ничего не случиться, данный способ мы и опишем в этой статье.

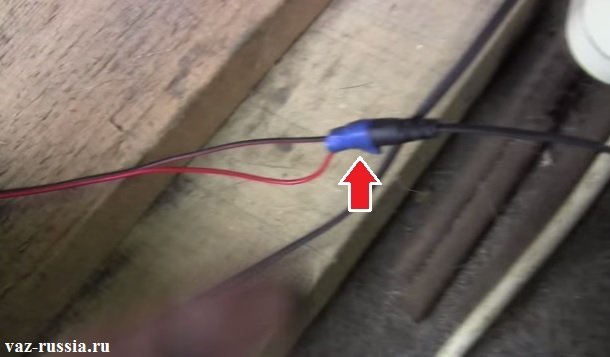

1) Приступим к самой работе, в начале вам снять понадобиться топливную рампу и после чего с неё сами форсунки снять будет нужно, как всё это сделать читайте в статье под названием: «» (В этой статье на которую дана ссылка ещё описано как можно проверить производительность форсунок, вы эту проверку тоже проведите и возможно вам даже и не нужно будет их чистить, если они одинаковый уровень топлива во все ёмкости выплеснут), после снятия подготовьте рабочее место которое должно быть не слишком грязное (Лучше всего какую ни будь тряпочку положите и на неё после этого сами форсунки положите) и подготовьте так же все инструменты которые нужны будет, но вы ещё учитывайте тот факт что рядом аккумулятор должен быть, поэтому рядом с автомобилем всю работу проводите.

Примечание!
Кстати зарядным устройством ещё аккумуляторную батарею можно заменить, так даже более удобней выйдет, в общём берёте любое зарядное устройство (От старых телефонов лучше использовать) и подсоединяете к нему два провода (К его кончику, изо-лентой оба контакта примотать нужно, чтобы они держались) и эти же два провода будут идти на форсунку при её чистки (Об этом чуть позже)!

2) Теперь возьмите сам очиститель и уберите с него верхний колпачок, после этого заднюю часть форсунки на торчащий ниппель из под очистителя посадите (Плотно сажать её нужно, чтобы при проведения работы форсунка не слетела) как это на фото ниже показано и преступайте к проведению работ, если вы выполняете все работы при помощи АКБ то сразу хотим отметить что она даёт ток на 12 Вольт, поэтому будьте аккуратны, не спалите форсунку (Просто долго не держите контакты, чтобы форсунка работала и всё у вас будет нормально, по секунд 10-20 будет достаточно), если же вы помощью зарядного устройства воспользовались, то мы уже про то как его подключить вам всё сказали, а именно в пункте 1 в «Примечание!» всё описали, поэтому насчёт АКБ пару слов скажем, к нему тоже подсоединить два этих провода нужно и один из проводов на клемму минус кинуть, а другой на плюс и можно уже после этого эти провода к форсунке подсоединять, более подробней об этом читайте в пункте ниже.

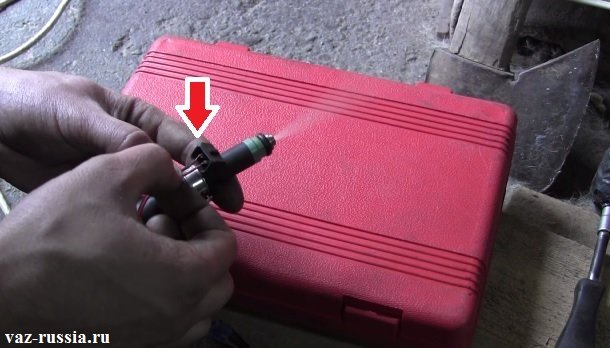

3) В заключение эти два провода к контактам форсунки подсоединить придётся (Там всего два контакта на ней будет выведено, наглядно смотрите на фото ниже), при подсоединении долго их не держите (Когда подсоедините, форсунка начнёт распылять очиститель), а иначе форсунку спалите и она работать перестанет, продолжать операцию нужно до того пока вы не увидите как форсунка начнёт нормальной струёй (Сильной) распылять топливо, поэтому как только струя начала нормально бить, сразу прекращайте работу и переходите к другой топливной форсунки.

Дополнительный видео-ролик:
Увидеть процесс чистки топливных форсунок при помощи зарядного устройства для телефона, вы можете в ролике который расположен ниже:

Примечание!
А точно такой же процесс чистки топливных форсунок но только уже с использованием аккумуляторной батареи, вы можете в другом ролике, который тоже размещён ниже:

Проверка исправности форсунок ваз 2114

Пред чисткой форсунок нужно проверить их работоспособность, для этого существует несколько методов:

1. На заведённом двигателе потрогать форсунки руками, они должны вибрировать, но не от работы двс, а сами по себе. Но это говорит только о их факте открытия и закрытия, о качестве их работы этим методом ничего сказать нельзя.

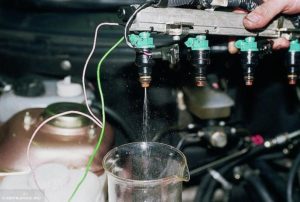

2. Проверить факт работы можно также откручивая на работающем моторе колпачковые гайки. При этом обороты двигателя должны снижаться, если этого не происходит, значит форсунка не работает.
3. Качество работы форсунок можно проверить самому только сняв их с двигателя. Итак, после снятия нужно подключить ее контакты через кнопку к аккумулятору, а ко входу подвести какою-нибудь жидкость под давлением (подойдет карбклинер в баллончике). При нажатии на кнопку форсунка должна открываться и равномерно распылять жидкость, именно распылять, а не просто брызгать. Если этого не происходит, то возможно форсунка засорена, либо не хватает давления жидкости на входе. При ненажатой кнопке форсунка не должна протекать. Этот метод так же не говорит о количестве отложений на форсунке и сохранности ее производительности, хотя можно прибегнуть к замеру объема выпрыснутой жидкости, но результат все равно будет недостаточно точным.
4. Доверить проверку профессионалам на специальном стенде, где проверят форсунку станут по всем параметрам.

Исправные, но с проблемами с распылением и открытием/закрытием можно попытаться промыть и если результата не будет — почистить.

ФОРСУНКИ

Форсунки на ВАЗ 2114 представляют собой электромагнитное устройство, в котором при наличии импульса в электрической составляющей открывается клапан, и распыленное горючее под давлением впрыскивается в цилиндр ДВС. В зависимости от величины импульса клапан открывается в большей или меньшей степени, тем самым дозируя подачу.

На модели 2114 могут устанавливаться распылители топлива разных производителей, соответственно, и стоимость форсунок тоже может отличаться. Фирмы-производители и стоимость (диапазон цен по РФ):

• GM (1300 – 1400 руб.),
• BOSCH (1000 – 1200 руб.),
• SIEMENS (800 – 1400 руб.).

Статья в тему: Плохо греет печка на ВАЗ 2114: выясняем причины и устраняем проблему

На автомобиль ВАЗ 2114 (2115) устанавливаются моторы объемом 1,5 и 1,6 л (8-ми и 16-ти клапанные), поэтому и производительность форсунок необходимо подбирать в зависимости от типа двигателя. При неправильном выборе может увеличиться расход топлива или ДВС потеряет мощность. Какие форсунки лучше поставить на ВАЗ 2114? Здесь следует ориентироваться на маркировку детали. К примеру, BOSCH 0 280 158 502 подходит только на мотор 1,5 л 8-клапанный. По производителю трудно что-то сказать, качество всей продукции примерно одинаковое.

ПРИЗНАКИ НЕИСПРАВНОСТИ

Есть определенные признаки забитых форсунок инжектора:

• Провалы в работе двигателя, дергание;
• Большой расход бензина;
• Неустойчивая работа мотора на холостых оборотах.

И, если форсунки «льют», ДВС может вовсе не заводиться. Чтобы наладить работу двигателя, следует почистить форсунки на ВАЗ 2114.

СНЯТИЕ

Рассмотрим, как снять форсунки на ВАЗ 2114 (конечно, все делается на незаведенном двигателе, и не помешает отсоединить клеммы аккумулятора). Для этого нам понадобится набор комбинированных ключей, шестигранник, отвертки и плоскогубцы:

1. Сбрасываем давление в системе. На рампе сзади есть под колпачком клапан. Отворачиваем колпачок, и тонкой отверткой или стержнем нажимаем на клапан.

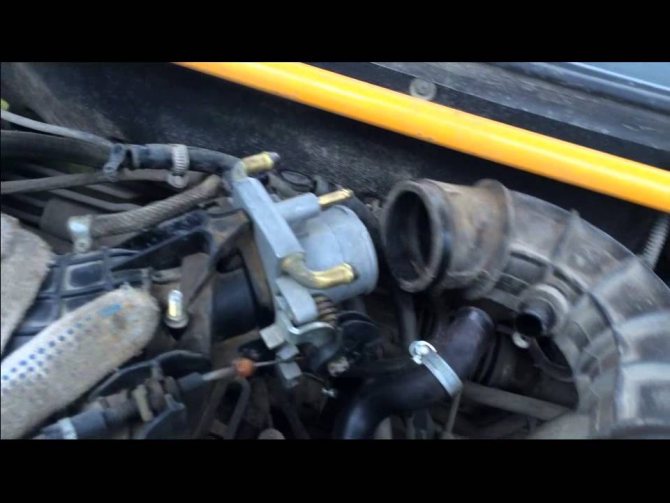

2. Снимаем патрубок воздушного фильтра;
3. Отсоединяем топливопроводы (подающий и «обратку»);
4. От форсунок отсоединяем электрические разъемы. Разъемы на защелках, снять их просто;
5. Отворачиваем два болта крепления рампы (или ключ на 10, или шестигранник):
6. Демонтируем топливную рейку.

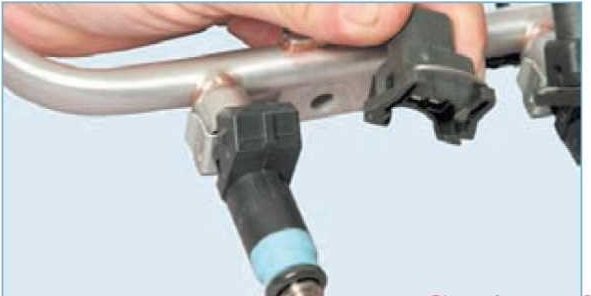

Отодвигаем фиксатор и достаем форсунку Форсунка из рампы извлекается очень просто – нужно в сторону отодвинуть фиксирующую шайбу и вытащить форсунку, применив небольшое усилие.

ЗАМЕНА

Замена форсунок при снятой топливной рампе производится элементарно – старую деталь вынимаем, новую устанавливаем и фиксируем пружинистой разрезной шайбой. Затем устанавливаем топливную рампу на место. Поменять форсунку очень просто.

ПРОВЕРКА

Перед чисткой не помешает проверка форсунок на ВАЗ 2114, неплохо сначала убедиться в их неработоспособности. Проверку выполняют на снятой топливной рейке, для этого существует специальный стенд, такими стендами оборудованы многие современные автосервисы.

Статья в тему: Система ручного (стояночного) тормоза на ВАЗ 2110

Можно проверить каждую отдельно снятую форсунку, подав на нее питание и подсоединив к входу резервуар с топливом. Во время подачи напряжения клапан должен сработать, и бензин брызнуть из распылителя. Но проверка здесь условная, производительность определить практически невозможно.

Еще более сомнительна затея с мерными стаканами, которая часто описывается на ресурсах в интернете. Допустим, во всех стаканах бензин наполнился в одинаковом объеме. А как тогда определили производительность при простой прокрутке стартером? Ведь двигатель работает на разных оборотах, а неисправная форсунка обычно переливает бензин в зависимости от подающего на нее напряжения. А если неисправна электрическая часть?

Причины засорения

Прежде чем приступить к выбору жидкости для промывки инжектора, необходимо знать, почему же происходит загрязнение системы. Итак, форсунки выступают в роли распылителя топлива в двигатель, после чего оно сразу же сгорает. Ввиду того что качество бензина далеко не самое лучшее, в нём часто находятся мелкие частицы, что и становятся причиной засорения каналов форсунок. А также в результате сгорания некачественного топлива на форсунках появляется налёт из смол. В результате этого появляются такие дополнительные проблемы:

• начинает проявляться детонация;
• мотор теряет свою мощность;
• замечается затруднение запуска;
• нестабильный холостой ход.

Этапы засорения

Специалисты утверждают, что на разных этапах засорения форсунок действовать следует по-разному. Выделяют три основных этапа:

Начальный — на этом этапе двигатель работает практически без видимых изменений

Единственное, на что можно обратить внимание — незначительное увеличение расхода топлива. Работоспособность форсунок здесь уменьшается на 10%

Незначительное увеличение расхода топлива

• Средний — здесь расход бензина возрастает, а при работе выделяется резкий запах. А также водитель может выделить нестабильность мотора на холостых оборотах и более медленный разгон авто. Работоспособность форсунок здесь понижается на 20%.
• На последней стадии работоспособность форсунок может понизиться до 50%. Здесь мотор постоянно «дёргается», при нажатии на педаль газа будут раздаваться резкие звуки.

Профессионалы рекомендуют при первых проявлениях каких-либо из этих проблем промывать форсунки. Чаще всего это получается именно на среднем этапе. Не стоит пренебрегать оборудованием и доводить до критической стадии.

Как снять и почистить

• Отключаем подачу топлива от топливной рампы.
• Отсоединяем электроразъем проводов на топливные форсунки.
• Откручиваем два болта крепления рампы и вытаскиваем её.
• Снимаем форсунки с рампы и устанавливаем их в специальный стенд
• После чистки собираем всё в обратном порядке.

Далее в нашем фотоотчете более детальная инструкция.

Начинаем производить снятие топливных форсунок для дальнейшей их очистки. Форсунки находятся за впускным коллектором.

Первым делом нам необходимо стравить давление топлива с топливной рампы. Для этого откручиваем пластиковый колпачок указанный на фото стрелкой.

И чем-то острым нажимаем на золотник, предварительно подставив емкость, чтобы не облить всё бензином.

Стравив давление закручиваем пластиковый колпачок обратно и откручиваем шестигранником на 5мм болт крепления топливной рампы.

С другой стороны коллектора между третей и четвертой форсункой находится еще один болт крепления топливной рампы.

Откручивать его удобно с помощью маленькой трещотки с удлинителями и битки на 5мм.

Под гофрой воздушного фильтра нам необходимо отсоединить шланг подачи топлива к рампе используя два ключа на 17мм. И отсоединить электроразъем проводов топливных форсунок.

Теперь, когда всё отключено, приподнимаем вверх топливную рампу с форсунками вытаскивая их с посадочного места в коллекторе.

И вытаскиваем рампу с форсунками и проводами в сторону правого крыла автомобиля.

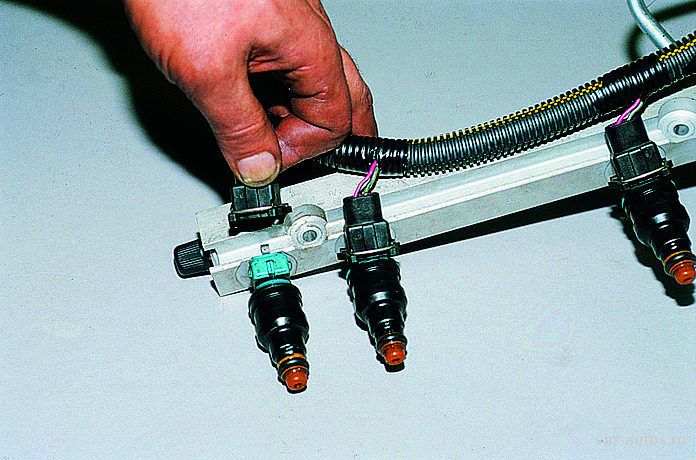

Расположившись на столе отсоединяем электроразъемы от топливных форсунок, нажав на металлические скобки по бокам разъемов.

Вытаскиваем металлические фиксаторы форсунок. Они снимаются руками, но если возникают сложности, то можно воспользоваться отверткой.

Вытаскиваем с рампы форсунки и очищаем их от грязи, готовя к установке в стенд.

В специальном стенде для очистки форсунок мы создаем давление жидкости WYNN’S и смотрим чтобы форсунки не пропускали жидкость через себя. После мы включаем прерывистое открывание форсунок и смотрим на их распыл. Жидкость распыляется наполняя емкость в стенде.

После очистки форсунок, путем прохождения через них жидкости, мы опускаем форсунки в емкость с жидкостью WYNN’S и включаем режим очистки ультразвуком, устанавливая таймер на 30 минут.

После очистки меняем уплотнительные кольца форсунок, если это необходимо, и устанавливаем их обратно в топливную рампу. Рекомендуем перед установкой смазать уплотнительные кольца силиконовой смазкой, чтобы не повредить их во время сборки.

Также необходимо смазать резинки форсунок и со стороны установки в коллектор.

Вот весь инструмент необходимый для снятия и установки топливных форсунок.

Работа окончена. Перед первым запуском двигателя необходимо несколько раз включить и выключить зажигание, чтобы наполнить топливную рампу бензином.

Неисправности, которые могут быть у форсунок

Форсунки — это достаточно точный механизм, они могут открываются и закрываться несколько раз в секунду, при этом обеспечивать:

• молниеносное открытие;
• хорошую проходимость топлива;
• мелкодисперсное распыление бензина, для лучшего смешивания с воздухом;
• плотное и быстрое закрытие.

Жизнь форсунок сильно зависит от качества бензина и частоты замены топливных фильтров. Любой даже самый мелкий мусор может помешать им исполнять свое предназначение.

Со временем форсунки засоряются отложениями и могут возникнуть такие проблемы:

1. Форсунки открываются не сразу при подаче сигнала, либо не открываться совсем — заклинивать.
2. Через засоренное отверстие может проходить меньше бензина чем рассчитывал ЭБУ, это приведет к бедности смеси.
3. Также мусор может помешать распылять топливо, из-за этого он будет заливаться струйкой и недостаточно смешиваться с воздухом.
4. Неплотное закрытие привет к тому что в камеру сгорания будет попадать больше бензина чем нужно.

Такие неисправности в топливной системе могут в свою очередь привести к таким проблемам работы двигателя в целом:

• пропуски зажигания в режиме холостого хода;
• значительная потеря мощности;
• нестабильная работа двигателя;
• увеличение расхода топлива;
• затрудненный пуск двигателя.

Причиной таких изменений в работе могут быть загрязнённые, либо вышедшие из строя форсунки. Полностью приходят в негодность они крайне редко и всегда перед заменой форсунок ваз 2114 можно попробовать провести их чистку.

Рекомендации и советы

Показателем нормальной работы форсунки является качественный распыл жидкости. Также после промывки форсунок рекомендуется заменить топливные фильтры, при необходимости дополнительно очищается сетка-фильтр бензонасоса. Это необходимо, чтобы грязь из топливной системы повторно не забивала инжекторы.

Обратите внимание, способ очистки путем промывки позволяет удалить исключительно поверхностные отложения. Если на 2114 или ВАЗ 2115 форсунки имеют стойкие и обильные загрязнения, необходимо выполнять глубокую чистку форсунок ультразвуком или промывку на стенде

В сложных случаях ультразвуковая чистка форсунок комбинируется с промывкой для получения лучших результатов.

Промывка со снятием форсунок

Что понадобиться:

• Набор гаечных ключей;
• Уплотнительные колечки форсунок 16 шт;
• Очиститель карбюратора;
• Шприц;
• Штекер форсунок 1 шт. или фишки мама 2 шт;
• Провод двухжильный длинной до 1 м;
• Уплотнительные кольца впускного ресивера;

Процесс демонтажа форсунок

Предварительно сбрасываем давление в топливной рампе как это сделать написано выше.

Для того чтобы демонтировать топливную рампу необходимо снять впускной коллектор.

Снимаем гофру впускного коллектора откручивая хомут от ДЗ и откручивая хомут от малой вентиляции картерных газов, снимаем фишку с датчика ДМРВ.

Откручиваем щуп отверткой и вытаскиваем его вверх.

Откручиваем хомут сапуна, снимаем шланг и загибаем его вниз.

Снимаем индивидуальные катушки зажигания кроме 4-го цилиндра (она не мешает).

Откручиваем две гайки крепления впускного коллектора сверху.

Откручиваем 2 болта и 3 гайки крепления впускного коллектора.

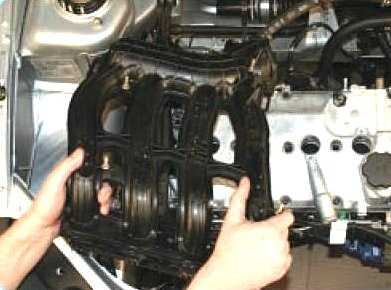

Отводим впускной коллектор в сторону радиатора и поднимаем его к верху.

Под капотом находим трубку топливной магистрали (если в двигателе есть обратка то будет две трубки одна из них идет на топливную рампу, вот к ней и нужно подключаться).

Берем два Ключа на «17» и раскручиваем штуцерное соединение, аккуратно не повредив трубку.

Раскручивать необходимо так: расположить ключи как ножницы и сдавить их, необходимо соблюсти правильное направление, чтобы штуцер и гайка откручивались, а не закручивались.

После того как штуцерное соединение будет откручено на трубке вы увидите резиновое кольцо его необходимо снять если оно находится в плохом состоянии то его лучше заменить.

Отключаем косу проводки форсунок.

Откручиваем отверткой болт крепления трубки топливной рампе к головке блока цилиндров.

Откручиваем два болта под шестигранник на «6».

Тянем топливную рампу на себя, с небольшим усилием рампа должна сняться.

Демонтаж форсунок с топливной рампы

Снимаем фишку с каждой форсунки и демонтируем косу проводки.

Снимаем стопорные кольца с форсунок

Вытягиваем форсунки круговыми движениями

Подготовка к промывке форсунок

Для того чтобы промыть снятые форсунки необходимо подготовить устройство для промывки. Промывка форсунок происходит под давлением. Для этого собираем схему питания форсунки. Форсунка получает питание напряжением от 9 до 12 В. Источником питания для открытия форсунки может послужить батарейка крона или аккумуляторная батарея автомобиля. Мы будем использовать аккумуляторную батарею.

Итак, приступим к сборке прибора для промывки форсунок на автомобиле лада

Для удобства лучше проводить процедуру вдвоем.

Необходимо подготовить шприц. Вытащить с него поршень, цилиндр шприца должен плотно надеваться на форсунку с кольцом. Так же вместо шприца можно использовать шланг подходящего диаметра и стянуть его хомутом. Мы будем использовать шланг.

промывка с помощью шприца

промывка через шланг

Далее делаем скрутку проводов со штекером форсунок или с клеммами «мама».

Подключаем форсунку к источнику питания, соблюдая полярность. «+» и «-«

Форсунка должна щелкнуть — это значит форсунка открывается.

Держим форсунку и прыскаем очистителем карбюратора в шланг и держим, создавая давление в шланге между форсункой и баллоном с очистителем.

После чего необходимо открыть форсунку путем подключения проводов к аккумуляторной батареи

Форсунка будет распрыскивать очиститель карбюратора и прочищаться.

Заканчивать процедуру можно как только из форсунки начнет выходить равномерный распыл топлива.

Далее стоит проделать ту же процедуру со всеми форсунками.

Сборку следует проводить в обратной последовательности разборки.

Теперь вы знаете, какими способами и как можно промыть форсунки. Мы надеемся, наша статья помогла вам, и вы выбрали удобный для себя метод промывки форсунок.
