Типы автомобильных ламп

Разновидности цоколей

Цоколевка автомобильных ламп в обязательном порядке должна учитываться при их выборе и заказе.

С защитным фланцем

Цоколь этого вида обозначается буквой Р. Применяются лампы с подобной маркировкой при сборке систем ближнего и дальнего света, противотуманных и комбинированного вида фар.

Софитные

Маркировка софитных источников света представлена буквенным обозначением SV. Для автоламп этого вида характерны цилиндрическая форма и длина корпуса до 40 мм. Чаще всего инженеры-конструкторы используют данный вид при конструировании компактных плафонов для фар. Лампы с цоколем SV входят в комплект оборудования приборов освещения в салоне автомобиля. Менее часто – для подсветки номерного знака или стоп-сигналов.

Штифтовые

Данный вид цоколя имеет 2 штифта, обеспечивающих жесткую фиксацию. В зависимости от типа они могут располагаться симметрично или со смещением. Используются лампы со штифтовой разновидностью для функционирования стоп-сигналов, поворотников и задних фар. Обозначаются маркировкой ВА, ВАZ и ВАY.

Cо стеклянным цоколем

Неметаллический цоколь обозначается маркировкой W. Как правило, она сопровождается цифрами, информирующими о размере основания в мм. Применяется в качестве освещения приборной панели, в габаритах и повортниках.

Новые виды цоколей

Учитывая возрастающую востребованность светодиодного освещения, производители ламп ведут активные исследования и разработки нового типа источников света. Специалисты стараются максимизировать такие характеристики светодиодов, как мощность, светоотдача, эксплуатационный срок. По прогнозам это самый перспективный вид ламп в настоящее время.

Виды ламп освещения

При выборе осветительного прибора для дома случается, что основное внимание обращается на такие характеристики, как форма колбы и вид цоколя. Эти показатели наиболее важны, если приобретаются лампочки для светильников, которыми пользуются давно

Вид цоколя

Цоколь – деталь, подводящая электрический ток и крепящая лампочку в патроне. Выбор по цоколю базируется на вид патрона, которым оснащен светильник.

Тип цоколя можно определить по буквам в маркировке:

• E — резьбовой (Эдисона);
• G — штырьковый;
• R — с утопленным контактом;
• P — фокусирующий;
• B – байонет (штифтовой байонет);
• S — софитный.

Строчные буквы используются, чтобы обозначить количество контактных элементов (штырьков, пластин, гибких соединений):

• один – s;
• два – d;
• три – t;
• четыре – q;
• пять – p.

Числами в маркировке обозначается диаметр соединения или количество контактов (если они выполнены в форме штырьков).

Форма колбы

Вид колбы в маркировке обозначает буква, максимальный диаметр — цифры.

Наиболее популярные формы:

• грушевидная (А);
• свеча (С);
• витая свеча (CW)
• овоидная (Р);
• рефлекторная (R);
• рефлекторная параболическая (Par);
• рефлекторная с отражателем (MR);
• шар (G);
• вытянутый шар (B);
• криптоновая (в виде гриба) (K)
• трубчатая (T).

Виды ламп

Виды лампочек по способу работы представляют в своей совокупности очень большой список разновидностей.

Лампа накаливания

Свет у такой лампочки излучается телом накала, в качестве которого используется тугоплавкий металл (например, вольфрам, выдерживающий до 3200 градусов по шкале Цельсия). Для долговечности внутрь стеклянной части лампочки при изготовлении запускается инертный газ типа аргона. Поверхность лампы накаливания может быть обычной, зеркальной либо матовой. Достоинством такого вида лампочки освещения является прекрасный индекс цветопередачи, комфортный для людей и похожий на солнечный.

Светодиодные

LED-лампы или светодиодные лампочки работают на полупроводниковых кристаллах, превращающиеся в яркий свет в процессе перехода «p-n». Чаще всего обычные, пользующиеся популярностью светодиодные лампы имеют около пяти диодов в одном источнике света.

Видео описание

Посмотрите полезное видео о светодиодных лампочках:

Галогенные источники света

Галоген-лампы имеют форму трубки, применяются для решения дизайнерских задач при работе над стилем натяжного потолочного покрытия. Галогеновые лампочки содержат в своей конструкции рефлектор в форме диска, выполняющий функцию регулировки направления пучков света. Отличительной особенностью «галогенок» является постоянная невысокая температура. Эти лампы не нагреваются, поэтому безопасны при использовании именно для натяжных потолков. Кроме этого, они не испускают никаких вредных для человека или животных веществ.

Люминесцентные

Эти лампочки имеют покрытую люминофором внутреннюю поверхность. Пространство в центре такого источника света заполняется газом в смеси с небольшим количеством ртути в виде пара. Принцип действия люминесцентных ламп состоит в следующем. Внутрь лампы посылается заряд, превращающийся в волны ультрафиолета, покрытие из люминофора реагирует ровным, ярким, постоянным свечением. Различают компактные и линейные лампы.

Газоразрядные

Эти лампы работают на энергии электрической дуги, возникающей внутри них. Используются для создания мощного источника света. Требуют большого слоя люминофора, чем предыдущий вид.

Газоразрядная лампаИсточник yunimag.ru

Энергосберегающие источники света

Энергия, потребляемая этими лампочками, может быть в несколько раз больше, чем у некоторого количества неэкономных лампочек старого образца. При этом на рынке можно купить энергосберегающие экземпляры с практически любым диаметром цоколя. Все они будут служить от 25 до 100 тысяч часов.

Филаментные

Филаментные лампы выглядят очень странно, но привлекательно со своими жёлтыми «палочками» и полосочками внутри стеклянной колбы (диодами), поэтому сейчас они имеют возросшую популярность. Конструкция этого типа осветительных приборов предполагает наличие таких элементов:

• рассеивателя (деталь из специального стекла);
• нитевидных светодиодов, драйвера (для безопасной работы при перепадах напряжения в сети);
• цоколя (выполняется только из специального инновационного стойкого материала).

Неотразимые филаментные лампочкиИсточник www.ecostarlighting.com.cn

Ещё отличия лампочек друг от друга…

Виды лампочек по показателям цветового потока различаются так: белый дневной свет (применяется для освещения таких процессов, как наложение макияжа, рисование картин и т.д.); холодный голубоватый (измеряется в 640 Кельвин и применяется больше всего в уборных, туалетах, подсобных, полуподвальных помещениях); жёлтый (создаёт уютную обстановку в помещении с преобладанием естественного света).

Лампочки различаются мощностью, способом извлечения света, формой цоколя, количеством, цветом поверхности и плотностью вырабатываемого света. Чтобы разобраться во всём многообразии продаваемых на рынке источников света, они маркируются в соответствии со своим видом и другими важными пользовательскими показателями.

Основные характеристики автоламп

Все автомобильные лампы продаются в упаковке, на которой указываются характеристики. Для кого-то такая информация может оказаться «китайской грамотой», как следствие – человек покупает лампы исходя из стоимости или следуя советам продавцов. Но зная, что означают обозначения и маркировки, автовладелец может легко выбрать качественное изделие и при этом избежать лишних трат.

Как правило, на коробке с лампой всегда есть следующие обозначения:

• тип лампы (буквенные обозначения, рассмотренные в начале статьи);
• номинальное напряжение;
• буква U, которая говорит о том, что лампа – галогенная;
• цифровое обозначение страны производителя;
• мощность.

Что касается последнего пункта – для ламп дальнего света это значение не должно превышать 75 ватт, для ближнего – 68 ватт.

Очень важно обращать внимание на заявленный производителем срок службы ламп. Обычно это значение указывается в очень широком диапазоне, например, для галогеновых ламп в зависимости от производителя такое значение может варьироваться от 180 до 600 часов. На практике срок эксплуатации составляет около 450 часов

На практике срок эксплуатации составляет около 450 часов.

Виды осветительной оптики

Лампы накаливания

Классическая лампочка Эдисона представляет собой сферическую стеклянную конструкцию, где в безвоздушном пространстве находится вольфрамовая проволока, которая и излучает свет при нагревании. Электроны разогревают тончайшую проволоку, провоцируя электромагнитное тепловое и световое излучение. КПД таких приборов колеблется в диапазоне 6–8%. Он зависит от максимальной температуры накаливания, поэтому большинство бытовых лампочек ограничены в интенсивности свечения. Её жёлтый оттенок обусловлен низкой по современным меркам температурой нити — 2000 градусов по шкале Кельвина. Так, цветовая температура далека от оттенка солнечного света, что делает автолампу накаливания не самой приятной глазу человека. При более высоких температурах нить перегорает, а из-за оседания частиц вольфрама на стекле ограничивается прозрачность последнего. Таким образом, лампам накаливания свойственно затуманивание. В силу своей конструкции, классические автолампочки не позволяют фокусировать их световой поток отражателями. Такие приборы R2, но в магазине их не встретить — стоит признать, что место им в музее.

Галогенные лампы

Их появление лишило пользователей множества неудобств, связанных с использованием классических ламп. Улучшения начались с формы колбы, которая позволила сократить длину нити. Сама же конструкция из кварцевого стекла стала похожа на цилиндр. Полость таких автоламп наполняется инертным газом с парами галогена (йод, бром и прочие). Такой внутренний состав ламп позволил им совершать самоочищение, так как молекулы вольфрама попадают обратно на нить накаливания. Стеклянная поверхность постоянно пропускает много света, делая такие автолампы более практичными в эксплуатации. Именно галогенные осветители начали поддерживать более высокую температуру накаливания, изменив диапазон цветовой температуры до 2700–3000К.

Ксеноновые лампы (газоразрядные)

Такие осветительные приборы являются самой последней технологией в автомобилестроении. Схожие внешне с галогенными лампами, работают они иначе: колба, накачанная ксеноном, получает разряд, который провоцирует дугу электронов создавать свечение. Цветовая температура этой оптики самая высокая и на значении около 8000К излучает синий оттенок. Спектр света на отметке 5000–7000К похож на солнечный, что делает такие автолампы наиболее приятными для зрения. Их эффективность в разы выше ранее описанных, а долгий срок работы и надёжность обеспечены конструкцией: отсутствует нить накаливания, которая могла бы сломаться в случае тряски. Они разжигаются быстрее классических и дают далёкий и чистый свет.

В качестве минусов таких приборов отмечена потребность в стороннем оборудовании. Помимо этого, для разжигания требуется до 20000 вольт. Спорным качеством является и уровень света: с одной стороны, он повышает обзор хозяина машины, но с другой — может ослепить встречных водителей.

Ввиду сложной конструкции могут быть произведены только на заводе, что повышает их качество в целом, исключая шанс приобретения кустарных образцов.

Светодиодная оптика

Изначально в качестве автомобильные светодиодные лампы были использованы в верхних стоп-сигналах и задних фарах. Впервые белые светодиоды в освещении использовала фирма Audi в модели A8 W12 в 2004 году. Прошло чуть более десяти лет, но технология LED готова полностью заменить использующиеся на данный момент технологии. Ежегодно мощность светодиодов удваивается, что делает допустимым создание киловаттного устройства всего через 5 лет.

Преимуществами LED-технологии являются:

• Устойчивость к вибрации и ударам;
• Долгий срок службы;
• Малые затраты энергии;
• Высокий показатель яркости;
• Экологическая чистота.

Для замены обычных ламп на светодиодные не нужно менять цоколь или покупать стороннее оборудование — достаточно просто узнать тип гнезда и свериться по таблице идентичности осветителей.

Маркировка

Несмотря на договорённость автопроизводителей об унификации, классификация автомобильных ламп насчитывает десятки осветительных приборов, отличающихся формой колбы и типом цоколя. В условном обозначении автомобильных ламп советского образца используют следующие буквы:

• А – автомобильная;
• С – софитная;
• МН – миниатюрная;
• КГ – кварцевая галогенная.

Полная аббревиатура автолампы также включает номинальное напряжение, мощность и номер разработки, которые следуют после буквенного кода. К сожалению, такое сокращение неинформативно, а лампочки для автомобилей с маркировкой по ГОСТ 2023-88 востребованы исключительно в старых отечественных машинах.

Актуальной и более универсальной на сегодня является другая маркировка, выполненная по единому европейскому стандарту. Она включает следующие основные буквы:

• H – галогенная;
• D – ксеноновая;
• T – миниатюрная небольшой мощности с одним цоколем;
• R – диаметр цоколя – 15 мм, колбы – 19 мм;
• P – диаметр цоколя – 15 мм, колбы – не более 26,5 мм;
• W – без металлического цоколя;
• Y – дополнительный символ, указывающий на жёлтый (yellow) цвет колбы.

• s (single) – 1;
• d (duo) – 2;
• t (tres) – 3;
• q (quatro) – 4;
• p (penta) – 5.

Классификация и виды

На момент существования СССР были зафиксированы в государственном регламенте 4 основные аббревиатуры лампочек для автотранспорта, которые производились на данной территории:

1. АМН – сокращенное название автоламп с миниатюрными размерными параметрами.
2. АКГ — обозначаются такие светоприборы на автомобили, как галогеновые изделия и кварцевые.
3. АС – аббревиатура числится за софитной светотехникой;
4. А – стандартный тип комплектации, предназначенный для автотранспорта.

Зачатую последующая цифирная символика, которая указывается после букв, свидетельствует об объеме мощности светотехники и серийном номере производителя. Однако данная маркировка может встречаться исключительно на автотранспортных световых устройствах отечественного изготовления. Одним из основных недостатков индексации считается отсутствие в коде определенного типа автомобильных ламп. Сегодня подобные шифры практически не используются.

Модификации оптики и патронов

На данный момент чаще всего в сфере автомобилестроения и реализации запчастей встречаются продукты с иными обозначениями. Обновленные правила создания символики положительно повлияли на образование уникального индекса, соответствующего стандартизированным нормативам ЕСЕ.

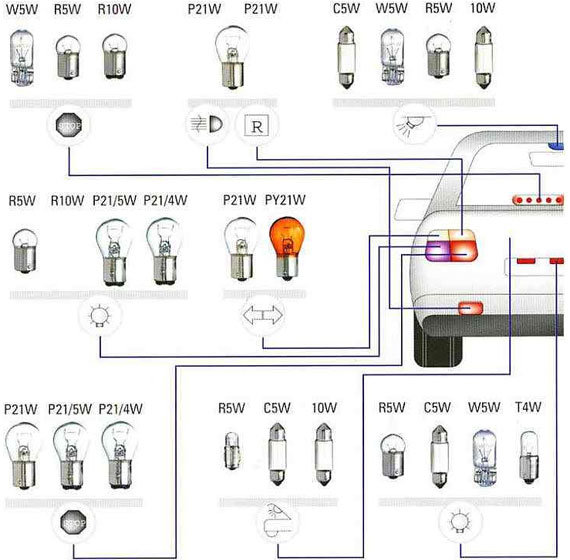

Список с картинками — основные типы автомобильных ламп

Чтобы было проще разобраться в товаре, каждый элемент обозначается следующей аббревиатурой:

• H – символ обозначает галогеновые светоприборы;
• W — продукт, в комплектацию которого входят компоненты, состоящие из стекла;
• R – галогенные лампы с цокольным составляющим и колбой, диаметр которых равен 15см;
• Y – сокращенное обозначение светового устройства для авто, в котором присутствует колба оранжевого оттенка;
• T — лампы на транспорт данной модификации имеют компактные размерные параметры.

Кроме того, существуют типы цоколей автомобильных ламп, отличающиеся индивидуальным количеством контактных элементов, которое варьируется в пределах от 1 до 5 единиц.

Разнообразие подразделений классификации можно определить по списку с картинками. Однако следует знать, что каждый вид изделия полностью зависит от технических характеристик крепления.

Технические характеристики ламп для автомобилей

Назначение	Тип	Напряжение, В	Мощность, Вт	Световой поток, Лм	Цоколь
Дальний-ближний свет	R2	61224	45/4045/4055/50	>600400-550	P45t-41
Противотуманные фары, дополнительные фары, ближний-дальний свет для четырехфазных систем	H1	61224	555570	135015501900	P14.5e
Дальний свет, ближний свет фар	H2	61224	555570	130018002150	X511
Противотуманная фара, дополнительная фара	H3	61224	555570	105014501750	PK22s
Дальний-ближний свет фар	H4	1224	60/5575/70	165010001900/1200	P43t-38
Дальий-ближний свет фар для четырехфазных систем	H7	12	55	1500	PX26d
Ближний свет для систем с четырьмя фарами	HB4	12	55	1100	P22d
Дальний свет для систем с четырьмя фарами	HB3	12	60	1900	P20d
Сигнал торможения, проблесковый сигнал, задний противотуманный фонарь, фонарь заднего хода	P21WPY21W	612	21	460	BA15s
Сигнал торможения	P21/5WPY21W	61224	21/521/521/5	440/35440/35440/40	BAY15d
Передний и задний габаритные фонари	P5W	61224	5	50	BA15s
Задний габаритный фонарь	R10W	61224	10	125	BA15s
Подсветка номерного знака, задний габаритный фонарь	C5W	61224	5	45	SV8.5
Лампа заднего хода	C21W	12	21	460	SV8.5
Передний габаритный фонарь	T4W	61224	4	35	BA9s
	W5W	61224	5	50	W2.1×9.5d
Передний габаритный фонарь, освещение номерного знака	W3W	61224	3	22	W2.1×9.5d
	D1S	8512	3540	3200	PK32d-2
Ближний свет фар для четырехфарной системы	D2S	8512	3540	3200	P32d-2
Ближний свет фар для четырехфарной системы	D2R	8512	3540	2800	P32d-3

Маркировка

Выбирая лампы для автомобиля необходимо принимать во внимание:

• условия применения (дальний и ближний свет, противотуманки, салон, поворотники, габариты);
• марку авто;
• данные силовой установки.

Наиболее востребованными в сфере автомобилестроения являются галогенные и ксеноновые лампы. В последнее десятилетие неплохо себя зарекомендовали и светодиоды.

Комбинированная разновидность автоламп появилась на рынке не так давно. Она представляет собой конструкцию с 2-мя спиралями, каждая из которых может выполнять свою автономную функцию.

Для облегчения процесса выбора производители ввели маркировку – буквенное и цифровое обозначение, позволяющее точно определить тип источника света и его размеры.

Стоит отметить, что отечественная, американская и европейская маркировка автомобильных ламп по типу цоколя может отличаться.

Америка и Европа

Европейская и американская классификация ламп (ЕСЕ) представлена в буквенных обозначениях:

• Т (миниатюрная цокольная) – используется чаще всего в габаритах;
• R (цоколь d=1,5 см и колба – до 19 мм) – также для габаритных огней;
• R₂ (лампа накаливания того же диаметра, но с колбой 4 см) – ранее применялась для оборудования системы дальнего и ближнего света, сейчас не используется;
• H – галогенная;
• Y – обозначение стеклянной колбы оранжевого оттенка (в случае если буквенная маркировка стоит перед числовым значением);
• BA – штифтовая (с симметричными штифтами);
• ВАY – штифтовая (со смещением по высоте);
• ВАU – штифтовая (со смещением по радиусу);
• ВАZ – штифтовая (со смещением по высоте и радиусу);
• S – софитная – применяется для подсветки салона;
• E – с винтовой резьбой основания;
• X – нестандартная конструкция;
• Р – (с основанием d=1,5 см и колбой – 26,5 мм) – для поворотников и стоп-сигналов;
• Р – в случае постановки в начале кода маркировки – фланцевая;
• W – мощность (60W);
• W – латинская буква в начале кода обозначает наличие стеклянного цоколя (используется для подсветки номера).

СНГ

Отечественная маркировка разработана на основе ГОСТов (№2023.01-38). Согласно этому все виды ламп для авто обозначены как:

• А – обыкновенная;
• АМН – автомобильная миниатюрная;
• АС – софитная;
• АКГ – кварцевая галогенная;
• Т – миниатюрная;
• R – с цоколем из металла;
• R2 – с колбой из стекла d свыше 40 мм;
• Р – с основанием в 15 мм и колбой не более 26,5 мм;
• SV(C) – софитные двухцокольные;
• H – галогенные;
• Y – обозначение стеклянной колбы оранжевого оттенка;
• ВА – симметричные штифтовые;
• ВАY – штифтовые (со смещением по высоте);
• ВАZ – штифтовые (со смещением по высоте и радиусу);
• W – с цоколем из стекла.

Разработана и классификация количества подключаемых контактов:

• S – 1 контакт;
• D – 2 контакт;
• T – 3 контакта;
• Q – 4 контакта;
• P – 5 контактов.

Любому автолюбителю значительно легче подобрать лампу для своего транспортного средства, если он умеет расшифровывать обозначения.

Классификация, типы и обозначение

Какие бывают типы цоколей автомобильных ламп и чем они отличаются между собой? Ответы на эти вопросы вы найдете ниже.

Разновидности европейских и отечественных ламп

На территории России до сих пор выпускаются лампочки с цоколями, которым был присвоен ГОСТ еще во времена СССР:

• А — стандартная автолампа;
• АМН — дословная расшифровка — автомобильная миниатюрная лампочка;
• АС — софитный тип устройств;
• АКГ — кварцевая галогенная лампочка.

Обычно после этих аббревиатур на цоколевке отмечаются цифры, свидетельствующие о мощности устройства, а также номер разработки. Следует отметить, что такую маркировку вы сможете увидеть только на отечественной продукции. Основной минус таких продуктов — это отсутствие в шифре определенного типа устройства.

Что касается европейских товаров, в данном случае маркировка лампочек осуществляется по стандарту ЕСЕ:

• Т — миниатюрная лампа;
• R — устройство, диаметр цоколевки которого составляет 1.5 см, а размер колбы в данном случае равен 1.9 см;
• Р — деталь, в которой диаметр цоколя равен 1.5 см, а колбы — 2, 65 см;
• W — в данном случае цоколь элемента будет стеклянным;
• Н — галогенка;
• У — если эта буква имеется в маркировке, то это свидетельствует о том, что цвет колбы оранжевый.

Виды лампочек в зависимости от типа цоколя

Необходимо отметить, что виды цоколей могут различаться между собой по маркировке присоединительного компонента. Разновидности соединителей в зависимости от типа позволяют избежать возможного монтажа элемента в другие патроны.

Основные разновидности устройств такие:

• ВА — деталь, оборудованная цоколевкой штифтового типа;
• W — стеклянный компонент, в данном случае проволочные контакты выводятся наружу, этот тип обычно применяется для установки в поворотные огни;
• Р — такая маркировка свидетельствует о наличии фланцевой цоколевки — внутри конструкции расположена линза, предназначенная для направления света в определенную область;
• Е — данный символ предупреждает о том, что устройство имеет резьбовую поверхность, которая сначала использовалась в лампочках накаливания, на данный момент этот тип наиболее популярен среди автомобилистов;
• ВАY — эта комбинация также говорит о цоколевке штифтового типа;
• BAZ — устройство относится к подвиду штифтовых элементов, однако в конструкции должно быть незначительно смещение штифтов;
• G — компонент со штыковой цоколевкой.

Это были рассмотрены наиболее популярные виды, теперь вкратце расскажем о других разновидностях:

1. F — конструкция устройства предусматривает наличие одного штыря.
2. R — в данном случае контакт утоплен. Такой подвид рассчитан на более повышенную мощность, а также он может использоваться в среде с более высокой температурой. Как правило, это обозначение кварцевых и галогенных устройств, поскольку сами по себе они характеризуются небольшой массой и размерами.
3. Т — телефонный тип, однако применяется он для обеспечения освещения в контрольном щитке транспортного средства.
4. b — элемент оборудован рифленый штырем.
5. с — в данном случае штырь будет иметь особую форму.
6. а — цилиндрический тип штыря;
7. S — софитное устройство, в котором цоколевка расположена на одной из сторон трубчатой лампочки. В быту такие детали используются в подсветках, светильниках, но и в автомобильных приборах софитные лампочки — не редкость.
8. К — конструкция устройства подразумевает наличие кабельных соединений (автор видео — канал ПРОСТЫЕ ШТУКИ).

Также следует отметить, что между собой цоколевки могут отличаться не только по виду, но и по различному количеству контактов.

В данном случае маркировка будет следующей:

• s — это значит, что в конструкции используется один контакт;
• d — два контакта;
• t — устройство с тремя контактами;
• q — четыре;
• р — лампочка, в конструкции которой предусмотрено пять контактов.

Чтобы лучше разбираться в обозначении световых компонентов, предлагаем вам также ознакомиться с фотографиями устройств. Не каждый автолюбитель должен знать обо всех видах, тем более, что как видно в статье, разновидностей осветительных устройств достаточно много.

Разновидность по типу автомобильных ламп

В зависимости от источника получения света, все виды автомобильных лампочек делятся на три группы, каждая из которых имеет свою градацию.

Галогенные

Галогенные лампы – источник света с нитью накаливания внутри колбы, заполненной галогенным газом. Несмотря на множество недостатков, они продолжают занимать лидерство, благодаря низкой цене и нежеланию многих автолюбителей переходить на ксенон и светодиоды. Рано или поздно совершенствование светодиодных автоламп вытеснит галогенки с их малым сроком службы и низкой светоотдачей при относительно высоком энергопотреблении.

Но это не означает их полную взаимозаменяемость. В галогенной лампе расстояние от фланца до спирали – фиксированная величина, от которой зависит геометрия светового луча. Небольшое отклонение спирали от центра сильно влияет на фокусное расстояние и, как следствие, на чёткость светового пятна. В газоразрядной лампе источником света является дуга, а в светодиодной – один или несколько светодиодов. Все они отличаются цветовой температурой и углом распространения света, а значит, требуют индивидуального подбора оптики.

Газоразрядные

Ксеноновая автолампа имеет колбу из кварцевого стекла, внутрь которой закачана смесь газов. Благодаря точному химическому составу, в процессе работы лампы формируется луч света с заданной цветовой температурой. Керамическая вставка и стальной фланец служат преградой между раскалённой колбой и деталями цоколя. Все элементы цоколя выполнены с применением термоизоляционного материала и уплотнителей, обеспечивающих дополнительную защиту. Её работа невозможна без блока розжига, который задаёт точное значение напряжения питания.

Газоразрядные лампы на основе ксенона условно можно разделить на три большие группы:

1. Ксеноновые лампы с цоколёвкой типа H1-H27, HB3-HB5, предназначенные для переоборудования штатных огней транспортных средств.
2. Биксеноновые лампы для авто, изготовленные по стандарту H4M, HB1M, H13M и прочие с индексом «М». Их назначение – замена галогенных ламп, которые одновременно являются источником ближнего и дальнего света.
3. Ксеноновые лампы с цоколями стандарта D1S, D1R – D4S, D4R, установленные на автомобиле заводом-изготовителем.

Светодиодные

Светодиодные автомобильные лампы – сравнительно новый представитель на авторынке, источником света которого служит один или несколько светодиодов. В связи с постоянным совершенствованием технологии, внешний вид led-автоламп тоже меняется. Без изменений остаётся цокольная часть, которая в точности повторяет размеры цоколей галогенных лампочек. Светодиодные осветительные приборы должны работать в тандеме с драйвером, обеспечивающим стабилизацию напряжения и тока. Основная масса led-продукции для авто выпускается на smd-чипах, но постепенно инициатива переходит к cob-матрицам.

Если слаботочные светодиоды полностью оправдали ожидания в организации подсветки салона, номерного знака и габаритов, то мощные светодиодные автолампы по-прежнему остаются слабым звеном среди всего объёма осветительных приборов. Высокая стоимость фирменных led-ламп головного света не по карману рядовому водителю, а дешёвый китайский товар уже успел обрести плохую репутацию. Основные причины – несоответствие заявленных характеристик реальности и низкое качество продукта.

Разновидность по цоколю

В работе автомобильные лампочки подвержены сильной вибрации. В связи с этим все элементы конструкции имеют повышенную прочность, а посадочное гнездо для цоколя оснащено зажимом или пружинными контактами. Все виды цоколей автомобильных ламп абсолютно не схожи с бытовыми аналогами. Поэтому, кроме указания типа автолампы, обязательно приводится маркировка по цоколю.

С защитным фланцем

О наличии фланца свидетельствует символ «P», с которого начинается код цоколя (H4-P43t). С фланцем выпускаются мощные лампы для головных фар. Например, популярные модели, устанавливаемые в фары ближнего, дальнего света и ПТФ с цоколями H3,H4, H7, HB3, HB4. Также сюда входят менее востребованные – H1, H12, R2 и многие другие.

Софитные

Данный тип цоколя обозначается как «SV». Автолампа имеет цилиндрическую форму длиною 30-40 мм с двумя цоколями по краям. Такая конструкция позволяет сэкономить внутреннее пространство и минимизировать размер плафона. Наибольшее применение они нашли в освещении салона, где светильники встраивают в обивку. Также софитные источники света используют в подсветке регистрационного знака и стоп-сигналов (например, C5W-SV8.5-8).

Штифтовые

Эти лампы имеют гладкий цилиндрический цоколь с двумя симметрично «BA» или асимметрично «BAY» «BAZ» расположенными штифтами для жесткой фиксации. Смещение штифтов необходимо для того, чтобы исключить возможность установки лампочки другого типа, например, белой вместо жёлтой. Надпись: «PY21W-BAY15s» означает, что данная лампа с желтой колбой, имеет цоколь штифтового типа диаметром 15 мм с одним контактом, мощностью 21 Вт.

Со стеклянным цоколем

Кодировка полностью стеклянных световых приборов начинается с буквы «W», за которой следует размер цокольной части в миллиметрах (W21W-W3x16d). Они очень практичны, и востребованы во многих автомобильных фонарях: указатели поворота, габариты, приборная панель и пр.

Новые виды цоколей

Разъёмные соединения нового формата разрабатываются, как правило, для светодиодных ламп. Их появление объясняется попыткой продвижения светодиодной продукции, а также является своеобразной защитой драйвера от монтажа осветительных приборов другого типа.

Модифицированные и улучшенные лампы

Лампы разных типов постоянно подвергаются улучшению, их конструкция дорабатывается, а основные характеристики и качество повышаются. Так, сегодня все более востребованными становятся галогеновые лампы Н4, а так как любой производитель заинтересован в повышении качества успешной продукции, эти лампы претерпели ряд доработок.

В результате в продаже нередко встречаются галогеновые лампы с особыми покрытиями колбы, измененной формой спирали, используется газ с добавлением других примесей, что позволяет добиться повышенной яркости. Такие изделия стоят дороже стандартных, но есть смысл остановить свой выбор именно на них. Это касается и автоламп с улучшенным визуальным комфортом: по естественности освещения такие галогеновые лампы максимально приближены к ксеноновым.

Разновидности диодных ламп для авто

Светодиодная лампа – это матрица одного из 4-х видов:

• обычная
  (все диоды синие);
• RGB
  (диоды красные, синие, зеленые);
• SMD
  (диоды прикреплены к поверхности лампочки);
• COB
  (диоды закреплены на плате).

На авто светодиоды ставятся в:

• головные фары;
• в противотуманные фонари;
• передние/задние фонари стоп-сигналов и габаритов;
• поворотники и фонари заднего хода;
• салоны.

Место установки зависит от вида цоколя:

• для
  головных фар чаще всего подходят лампочки с цоколем H4 или H7 (может быть так
  же H3,
  H11, HB3, HB4)
• для
  противотуманок — H8, H10, H11;
• для
  габаритов и указателей поворота — P21W, W5, P21, 14НР;
• для
  основных сигналов поворотников — W5W, T10, T4W;
• для
  фонарей заднего хода — W21W, T20;
• для
  задних стоп-сигналов — P21 и 5W;
• для
  салона — T5.

В фары ближнего света автомобиля ставят источники с мощностью 12 Вт и световым потоком от 1000 лм, обязателен радиатор. Для дальнего света мощность 17-20 Вт, световой поток от 1500 лм. Источники с цоколем H4 оснащаются двумя лампочками (для ближнего света на 1000 лм, для дальнего – на 1500 лм) с общей мощностью 17 Вт.

Для передних фар автомобиля предлагается
так же оптика без цоколя (HB4 и W5W), которая устанавливается в разъемы. Иногда
в продаже встречаются двухконтактные лампы 3х1W, состоящие из 3-х мощных диодов
и встроенного регулятора тока. Они отличаются повышенной светоотдачей.

Лампочки с цоколями T10, W5W T4W, кроме поворотников, ставят в передние габариты, багажники, подсветку номеров. С цоколем T10 производятся лампочки фистонного типа, пригодные для устройства освещения в салоне. В разъеме может быть фист на 31, 36 или 41мм.

В салоне лампы с цоколем T5 ставят в
кнопки и приборную панель. Они небольшие и многоцветные, матрица SMD. Источники
фистонного типа могут устанавливаться в плафон.

Основные выводы

При починке фары обязательно необходимо знать тип цоколя автомобильной лампы, которой она оборудована.

1. Маркировка элементов может осуществляться по отечественной (ГОСТу) или европейской системе в зависимости от производителя.
2. Буквенное обозначение информирует о виде лампы и типе цоколя, а цифровое о его размере или диаметре.
3. Классификация может производиться и по числу контактов.
4. В автофарах чаще всего применяются галогенные, газоразрядные и светодиодные виды ламп.
5. Тип цоколя может определить назначение источника света при оборудовании систем освещения автомобиля.

В современном автомобилестроении все больше внимания уделяется светодиодам и все меньше классическим лампам накаливания. Новые модели машин предъявляют более высокие требования к техническим характеристикам не только конструкции фар, но и используемых в них ламп.

Предыдущая
Цоколи и патроныКак выбрать лампу с цоколем типа G13
Следующая
Цоколи и патроныОсобенности цоколя е14 для ламп и его отличия от e27

Основные выводы

Когда выбираем светодиодные лампы для автомобиля, не стоит ориентироваться на цены. Стоимость не лучший показатель, гораздо выгоднее ориентироваться на производителя. Существуют бренды, занимающие верхние позиции в большинстве рейтингов. Сравнительно высокая стоимость окупится длительным сроком эксплуатации. Не стоит забывать о требованиях законодательства. Если ГИБДД будет начислять штраф при каждом выезде, никакой выгоды от замены не будет.

Предыдущая
Автомобильный светКсенон в противотуманки: можно ли ставить и какая ответственность за использование
Следующая
Автомобильный светКак выбрать лучшую лампу в фары ближнего света на Ладу Ларгус
