Ксенон: что это такое и принцип работы

Ксенон и галоген: в чем разница

В отличие от традиционных галогенных ламп накаливания, которые используют газ галоген, ксеноновые фары используют газ ксенон. Это газообразный элемент, который может излучать яркий белый свет, когда через него проходит электрический ток. Ксеноновые лампы также называют разрядными лампами высокой интенсивности или HID (High Intensity Discharge Lamp).

В 1991 году седаны BMW 7-й серии были первыми автомобилями, которые использовали систему ксеноновых фар. С тех пор крупные производители автомобилей устанавливают эти системы освещения в своих моделях. В целом установка ксеноновых фар говорит о высоком классе и повышенной стоимости автомобиля.

Главные отличия

Безопасность водителя и пассажиров стоит на первом месте, поэтому главное внимание уделяется освещению автомобиля. Вопрос только в том, какому из вариантов отдать предпочтение — ксенону или биксенону

Принципиальное отличие устройств — в особенностях фокусирования (о чем упоминалось выше).

Что касается главных параметров — надежности, экономичности и яркости света, то здесь разницы нет.

Если в автомобильной оптике не предусмотрено разделения, то стоит монтировать Bixenen, монтаж которого реально сделать и лично.

Что требуется, так это выбрать товар, внимательно изучить инструкцию и следовать рекомендациям. Главное — не забывать о точной настройке биксенона, позволяющего переключать режимы освещения и получать сразу два режима (ближний и дальний).

Одно из главных различий биксенона и ксенона — цена, которая для многих становится ключевым фактором при выборе.

Так, минимальная стоимость комплекта ксенона с учетом монтажных работ составляет 2000 рублей и более.

Что касается биксенона, то здесь затраты на покупку и монтаж возрастают в среднем на 50-70%.

Вот почему автолюбители часто отдают предпочтение более экономному — «смешанному» варианту исполнения, когда ближний свет обеспечивает ксенон, а дальний — «галогенка».

Причина в том, что дальний свет необходим только за городом, в дальних путешествиях, а для повседневного применения используется классический «ближний».

Стоит отметить отличие ксенона и биксенона и по параметру цветовой температуры. В отличие от галогенных ламп, ксеноновые осветительные устройства выдают 4,3 тысяч Кельвинов и выше. Для сравнения у «галогенки» только 3000-3200 К.

Для лучшего освещения участка дороги ночью стоит использовать лампы, имеющие желтоватый или белый оттенок. Что касается синего свечения, то оно характерно для высокого показателя температуры и считается «модным». Минус в том, что такое освещение будет напрягать зрение, что приведет к сильному утомлению человека за рулем.

Рост температуры в Кельвинах приводит к большей активности рассеивания света. Как следствие, возрастает частота волновых колебаний. В итоге собирающая линза не способна решить задачу объединения отдельных лучей в один пучок.

Наличие же металлического экрана способствует преобразованию картинки в требуемом направлении.

Еще раз стоит отметить вопрос цены. Действительно, ксенон считается вариантом более доступным. Но здесь стоит учесть ряд критериев — световую температуру и производителя.

Так, в дорогих устройствах дуга между электродами является статичной, что способствует получению яркого светового пучка. Бюджетные модели таким свойством не отличаются.

Пример схемы подключения биксенона

Когда мы говорили о приобретении комплекта ксенонового головного света, то вскользь упоминали и о необходимости покупки дополнительного оборудования. Имелись в виду компоненты, необходимые для подключения ксеноновой оптики к бортовой цепи автомобиля – это, строго говоря, этап, выполняемый отдельно от собственно монтажа фар и имеющий ряд особенностей.

Перед тем, как приступить к описанию схемы подключения биксенона, имеет смысл рассмотреть график зависимости силы тока от напряжения при работе стандартной ксеноновой лампы.

Включение ксенона – процесс многоэтапный, включающий:

• стадию поджига;
• режим поглощения;
• разогрев;
• подготовительный этап;
• выход на стационарный режим.

В момент розжига на цоколь подаются штатные 12 А, а общее потребление блока розжига составляет порядка 150-160 Вт. После розжига оно падает до 60 Вт, а после выхода на рабочий режим – 45 Вт.

Использование некачественной проводки может отрицательно сказаться на работе блока, поскольку она не имеет запаса, необходимого для работы в быстро сменяющихся режимах (разница в скачках напряжения может достигать 25 КВ, потребляемого тока – до 15 А). К тому же дешёвые китайские провода подвержены быстрому окислению разъёмов, что приводит к неработоспособности БР уже спустя несколько месяцев после установки.

Итак, приводим пример правильной схемы (но не единственной) подключения ксеноновых фар:

Пример схемы подключения биксенона

Как видим, блоки розжига запитываются через предохранитель отдельными проводами, причём в схему подключения входит также силовое реле. На вход питание подаётся порционно. Подобная схема считается практически идеальной. Не полностью идеальной, поскольку при микроскопическом несовпадении характеристик ёмкости конденсаторов и обмоток реле будет наблюдаться и едва заметная задержка между включением левой и правой фары.

Для реализации такой схемы потребуется приобретение следующих компонентов:

• двух предохранителей (вместе с держателями) номиналом 20А;
• силовых реле номиналом 30А;
• двух конденсаторов номиналом 1500 мкФ (16-вольтовых);
• двух разъёмов с соответствующим цоколем;
• четырёх диодов типа 1N4007, посредством которых осуществляется развязка ламп для работы в режиме ближнего/дальнего света);
• проводов сечением минимум 1.5 мм2 (питание БР) и 0.5 мм2 для подключения остальных потребителей;
• клемм для реле;
• клемм для подключения проводки к АКБ (4 шт.).

Распространённой вариацией этой схемы является её упрощённый вариант, при котором используется одно силовое реле, запитывающее оба блока розжига. Однако при этом возрастает риск подгорания контактов реле, что приводит к залипанию и неработоспособности устройства в целом.

Получение

Ксенон получают как побочный продукт производства жидкого кислорода на металлургических предприятиях.

В промышленности ксенон получают как побочный продукт разделения воздуха на кислород и азот. После такого разделения, которое обычно проводится методом ректификации, получившийся жидкий кислород содержит небольшие количества криптона и ксенона. Дальнейшая ректификация обогащает жидкий кислород до содержания 0,1—0,2 % криптоно-ксеноновой смеси, которая отделяется адсорбированием на силикагель или дистилляцией. В дальнейшем ксеноно-криптоновый концентрат может быть разделён дистилляцией на криптон и ксенон, подробнее см. Криптон#Получение.

Из-за своей малой распространённости ксенон гораздо дороже более лёгких инертных газов. В 2009 году цена ксенона составляла около 20 евро за литр газообразного вещества при стандартном давлении.

Установка на автомобиль своими руками

С биксеноном разобрались, попробуем установить его на свой автомобиль вместо штатной галогенки H4. Для апгрейда фар нам понадобятся:

1. 2 биксенона H4.
2. 2 блока розжига для биксенона.
3. 2 штыревых колодки H4.
4. 2 диода или автомобильных пятиконтактных реле (зависит от выбранной схемы).

Диоды должны выдерживать обратное напряжение не ниже 25 В и ток не менее 10 А. Подойдут, к примеру, 10A10, 1N4007, 1N5408, IN5822. Реле должны иметь группу контактов на переключение. Подойдет, к примеру, такое:

Монтаж

Прежде всего лампу биксенон нужно установить в фару. Здесь нет ничего сложного, ведь она по размеру посадочного места и ключам тоже H4. Вынимаем галогенную, вставляем биксенон. Но тут есть несколько нюансов, которые необходимо учесть:

• убеждаемся, что установленная лампа не касается внутренних элементов фары, поскольку размеры ксеноновых ламп все же больше галогенных плюс экран;
• если в фаре на стекле есть штатный колпак-отражатель, то на биксеноне этот колпак нужно снять (он съемный). На фото ниже я пометил его стрелкой.

Стандартные схемы подключения

Ниже я приведу две простые схемы подключения биксенона, а какую выбрать для себя – решай сам.

Какие лампочки рекомендуют ставить опытные водители

Важными факторами являются стоимость, а также бренд конкретного оборудования. По возможности не следует экономить, советуется приобретать ксенон/биксенон хорошо себя зарекомендовавших брендов. Наиболее известные в данном сегменте автооборудования производители таковы:

• MTF-Light — надёжный бренд родом из Южной Кореи (можно приобрести лампы с блоками, а также колбами от компании Philips);
• Sho-me — также корейский производитель бюджетной ксеноновой оптики за относительно невысокую цену;
• Matrix — малоизвестный производитель, стоимость продукции чуть выше средней, качество на достаточно хорошем уровне (Тайвань);
• IPF — по отзывам потребителей, компания предлагает самый качественный ксенон из всех ныне существующих (Япония);
• Optima — предлагает качественные лампы по невысокой цене (Китай);
• Interpower — китайский производитель, выпускающий относительно качественный продукт по невысокой стоимости.

Примеры продукции (фотоотчет)

Sho-me Optima MTF-Light Matrix IPF Interpower

Оптимальным решением является приобретение ксенона или биксенона от японской компании IPF. В то же время имеется множество бюджетных альтернатив. Стоит избегать приобретения продукции «noname» («серой»). Под данным термином подразумевается ксенон (лампы, иное) без обозначения бренда, маркировки, страны изготовления. Установка изготовленного не по стандартам осветительного оборудования может привести к изъятию прав.

Принцип работы ксеноновых и биксеноновых ламп

Чтобы понять принцип действия биксенона и ксенона, стоит разобраться в особенностях каждого из них.

1. Ксенон.

Лампа внутри которой содержится инертный газ. Главное отличие от привычных лампочек — отсутствие нити накаливания.

Принцип работы прост и гениален. Внутри лампы газ ксенон и пара электродов. Между ними появляется разряд высокого напряжения, который заставляет газ светиться.

Как следствие, возникает яркий пучок света определенного направления. Получается, что главный источник света — газ.

Если говорить подробнее, то внутри стеклянной емкости, имеющей размер спичечной головки, содержится смесь солей металла и инертного газа (ксенона).

Разряд высокого напряжения появляется между электродами, которые помещены в колбу, что способствует появлению яркого свечения смеси.

Главный плюс такой конструкции — минимум энергозатрат при качественном освещении.

Сложность ксенона заключается в организации электросети. Принцип действия прост, чего не скажешь о схеме построения.

Для пуска ксенона и появления разряда между электродами должно быть создано напряжение в 25 000 Вольт. Чтобы гарантировать горение, необходима поддержка переменного тока с напряжением в 330 Вольт и частотой 330 Герц.

Вот почему при монтаже ксеноновых фар не обойтись без установки дополнительных узлов, один из которых — блок поджига.

Главный плюс ксенона — отсутствие спирали. Но такая отличительная черта привела к появлению новой проблемы — ослеплению водителей встречных автомобилей.

В «галогенках» схема проще. Там, чтобы исключить ослепление, стоит переключить нити накаливания, сменив режим с дальнего на ближний.

В случае с ксеноном проблема решается установкой дополнительного экрана, отсекающего «лишний» световой пучок.

Кроме этого, большим спросом пользуется биксенон. Он позволяет перейти на ближний (дальний) свет, не теряя в качестве освещения дороги.

2. Биксенон.

Такая лампа считается одной из разновидностей классического ксенона.

Главная особенность — наличие внутри механизма, способного менять направление излучения.

Речь идет о металлической шторке, перемещаемой под действием магнитного устройства. За счет действия магнита происходит открытие различных зон биксеноновой лампы.

Принцип действия биксеноновой линзы следующий. Лампочка серии D2S (лампы такого типа монтируются в ксеноновые линзы) направляет пучок света на овальный рефлектор.

Последний отражает свет в сторону линзы, которая получает поток с отражателя и распределяет его. После этого шторка закрывает часть света для создания «ближнего» режима.

Переключение способствует получению равномерного света с четкими границами, без «лишних» засветок по краям.

История

Открыт в 1898 году британскими учёными Уильямом Рамзаем и Морисом Траверсом, которые подвергли медленному испарению жидкий воздух и спектроскопическим методом исследовали его наиболее труднолетучие фракции. Ксенон был обнаружен как небольшая примесь к криптону. За открытие инертных газов (в частности ксенона) и определение их места в периодической таблице Менделеева Рамзай получил в 1904 году Нобелевскую премию по химии.

Происхождение названия

Рамзай предложил в качестве названия элемента древнегреческое слово ξένον, которое является формой среднего рода единственного числа от прилагательного «чужой, странный». Название связано с тем, что ксенон был обнаружен как примесь к криптону, и с тем, что его доля в атмосферном воздухе чрезвычайно мала.

Противоугонная маркировка фар

Подобно лобовым стеклам, на стеклах автомобильных фар также наносится так называемый VIN-код, задача которого состоит в идентификации конкретного стекла с целью минимизации риска кражи фары. Это особенно актуально для дорогих иномарок всемирно известных производителей, стоимость фар которых достаточно высока, а аналогов или не существует или они также имеют немалую цену.

Обычно VIN-код наносится с помощью гравировки на корпус фары. Идентичная информация заносится в техническую документацию автомобиля. Соответственно, при проверке комплектации автомобиля сотрудника ГИБДД при несовпадении значения кода у них могут возникнуть вопросы к автовладельцу.

Непосредственно VIN-код представляет собой семнадцатизначный код, состоящий из букв и цифр, и присвается автопроизводителем или производителем самой фары. Этот код также дублируется в нескольких местах на корпусе автомобиля — в салоне, на шильдике под капотом, под лобовым стеклом. Поэтому при покупке тех или иных фар желательно выбирать источники света, на которых хорошо виден VIN-код, и известна вся информация об изделии.

Распространённость

Ксенон — весьма редкий элемент. При нормальных условиях в кубометре воздуха содержится 0,086—0,087 см3 ксенона.

В Солнечной системе

Ксенон относительно редок в атмосфере Солнца, на Земле, в составе астероидов и комет. Концентрация ксенона в атмосфере Марса аналогична земной: 0,08 миллионной доли, хотя содержание изотопа 129Xe на Марсе выше, чем на Земле или Солнце. Поскольку данный изотоп образуется в процессе радиоактивного распада, полученные данные могут свидетельствовать о потере Марсом первичной атмосферы, возможно, в течение первых 100 миллионов лет после формирования планеты. В атмосфере Юпитера, напротив, концентрация ксенона необычно высока — почти в два раза выше, чем в фотосфере Солнца.

Земная кора

Ксенон содержится в земной атмосфере в крайне незначительных количествах, 0,087 ± 0,001 миллионной доли по объёму (мкл/л), или 1 часть на 11,5 млн. Он также встречается в газах, выделяемых водами некоторых минеральных источников. Некоторые радиоактивные изотопы ксенона, например 133Xe и 135Xe, получаются в результате нейтронного облучения ядерного топлива в реакторах.

Как выбрать комплект ксенона?

«Каждая жаба хвалит свое болото», точно так же и в магазинах, стоит вам показать то, что вы не разбираетесь в том, о чем спрашиваете, как ушлый продавец тут же начнет вам что-то «впаривать» и доказывать, что это лучше и нет смысла переплачивать

Безусловно, на цену стоит обращать внимание, однако она не должна быть главным критерием выбора, просто в итоге вы можете поплатиться за то, что решили сэкономить в ущерб качеству

Второе, на что следует обратить внимание — тип цоколя. Не зная этого параметра, вам вряд ли стоит идти в магазин, чтобы купить ксенон

Конечно, в дорогих автомагазинах вам смогут помочь в данном вопросе, «пробив по базе» вашу машину и выяснив таким образом какой тип цоколя вам нужен. Однако не стоит обольщаться, это происходит не часто и, если у вас редкий автомобиль, уточнять тип цоколя вам скорее придется самостоятельно.

Отмечу, что наиболее популярными являются цоколи типа: h1 и h4. Большинство автопроизводителей используют именно такие лампочки на своих авто. Выяснить какой тип цоколя у вас можно многими способами, например, достав лампочку или заглянув в руководство по эксплуатации.

После того как вы определитесь с производителем, будете точно знать какой тип цоколя у вас, можно приступать к выбору температуры свечения, которая у ведущих производителей нередко колеблется в диапазоне от 4300 К до 8000 и даже 12 000 К. Дело в том, что каждая градация имеет свой оттенок, поэтому перед тем как купить комплект ксенона, решите для себя какой тон свечения вам нужен. При выборе температуры свечения учтите, что на каждый оттенок человеческий глаз реагирует по-разному и не всегда то, что выглядит красиво будет полезно для ваших глаз. В ночное время слишком желтый или синий свет может напрягать глаза, в итоге вы очень быстро устанете.

Как выбрать хороший комплект ксенона?

Подбор подходящего ксенонового источника освещения для машины должен опираться на два фактора: известность и надёжность фирмы-производителя и необходимую яркость ламп.

Из чего должен состоять комплект ксенона?

Комплектация газоразрядных лампочек для головного света или противотуманных фар включает в себя:

• источники освещения, рассчитанные на определенную мощность и обладающие конкретной маркировкой;
• устройство розжига;
• комплект проводов и элементов для подключения и фиксации ламп.

Блок розжига представляет собой модуль, предназначенный для подачи определенной величины напряжения, требующегося для активации, на световые источники. Более дорогие блоки обладают усложненной конструкцией, что позволяет им контролировать большее количество процессов. Если устройство высококачественное, оно сможет обеспечить длительную и бесперебойную работу световых элементов. Это обусловлено тем, что при розжиге ламп соблюдаются основные технические параметры в необходимом диапазоне.

Маркировка ксенона

Маркировка газоразрядных устройств может быть 5000К, 6000К и т. д. Этот параметр определяет цветовую температуру, то есть яркость и оттенок свечения лампочки. Если маркировка устройств составляет 4300К, то свет будет более белым и иметь желтоватый оттенок. Использование таких источников актуально в ПТФ и головной оптике. Они более эффективны при езде по мокрому дорожному полотну.

Устройства, рассчитанные на 5000К, обладают белым цветом свечения. Их мощность выше, а сам свет более приятен для восприятия человеческим глазом. Лампочки на 6000К обладают голубым оттенком и в результате низкой светоотдачи уступают предыдущим вариантам по мощности. Тем не менее, этот тип устройств более популярен среди наших соотечественников. Штатно при производстве авто компании устанавливают ксеноновые лампы, рассчитанные на 4200-5000К.

Канал AvtoGSM в ролике распаковал и сделал краткий обзор комплектации ксенона от производителя Шоу-Ми.

Какой ксенон лучше?

Не факт, что дорогой комплект газоразрядных лампочек будет функционировать качественно и эффективно

При покупке блока розжига также рекомендуется обращать внимание на стоимость

Надо выбирать устройство, соответствующее техническим параметрам машины. Например, если автомобиль не оборудован модулем для контроля напряжения лампочек, то бессмысленно покупать ксенон с «обманкой». Это никак не повлияет на качество его работы.

Нецелесообразно приобретать тонкие блоки розжига, называющиеся «слим», если в моторном отсеке много места для монтажа стандартного устройства. Стоимость таких “девайсов” более высокая. А если блок дешевый, то как правило, он изготовляется из низкокачественных материалов, сборка также оставляет желать лучшего.

Наиболее популярные производители ксеноновых ламп

Изготовители газоразрядных источников освещения, положительно зарекомендовавшие себя среди потребителей:

• Sho-Me (Шоу-Ми);
• Mitsumi;
• Xenotex;
• MTF;
• Osram;
• Hella;
• Philips;
• Bosh;
• APP Digital Ultra Slim.

Канал Test Lab рассказал о нюансах, которые позволят отличить оригинал ксенона Осрам от подделки.

Порядок установки

Далее – немного о том, как подключить ксенон своими руками.

Подготовка

Объём подготовительных работ зависит от компоновки автомобиля. Иногда к лампам противотуманных фар удаётся подобраться лишь при снятом переднем бампере. Но важнее всего – удачно разместить блоки розжига. При этом желательно максимально сократить длину проводов от них к фарам. Следует учитывать то, что излишне «спрятав» блоки, вы тем самым ограничите доступ к ним. Это вызовет затруднения при поиске и устранении неисправностей.

Для подведения проводов к лампам, скорее всего, придётся просверлить отверстия в колпаках фар, закрывающих лючки. В наборе для подключения предусмотрены специальные резиновые уплотнители и сверло следует выбирать в соответствии с их размерами. В тех случаях, когда колпаки в фарах сделаны из резины, достаточно сделать в них отверстия.

Выбор способа крепления блоков розжига не имеет принципиального значения. Их можно зафиксировать на деталях кузова при помощи скоб, входящих в комплект или просто приклеив на двухсторонний скотч.

Особенности ксеноновых фар

Существует множество особенностей ксеноновых фар. Вот несколько из них:

• Первая особенность таких фар связана с тем, что в лампе отсутствуют спирали.
• Данные фары оснащены линзами, которые имеют переменный фокус. Они изменяют направление света самой лампы.
• Ксеноновые фары могут прослужить около двух тысяч часов. А мощность одной лампы составляет всего 35 Вт.
• Сейчас каждый водитель хочет улучшить свой автомобиль и сделать его более модным. Ксеноновые фары выглядят престижно. Небесный свет фар — это не только красиво, но и современно.

А существуют ли минусы?

Да, данные фары не только имеют свои достоинства, но также есть и недостатки.

• Ксеноновые фары — удовольствие дорогое. Не каждый автовладелец может себе это позволить.
• Из-за неправильной установки, свет может быть очень ярким. Это отрицательно действует на встречные машины.
• Если одна лампа перегорит, то менять придется сразу обе. Для чего это нужно? Чтобы свет всегда был равномерным.

Какие лампы выбрать

Для того чтобы правильно подобрать лампочку для того или иного освещения, необходимо разбираться в маркировке фары, нанесённой на её корпус.

Маркировку уже установленных фар можно увидеть, заглянув под капот, на внутренней части стекла. В некоторых случаях для этого потребуется снятие фары.

Страна, которая одобрила оптику, обозначается буквой и цифрой, обведёнными кругом. Если в кружочке стоит буква Е, то это означает, что утверждение получено от европейской страны.

Если же кружочком обведена аббревиатура DOT, то утверждение относится к Соединённым Штатам Америки. Кстати, DOT расшифровывается как Министерство Транспорта (Departament of Transport).

Циферка рядом с буквой обозначает саму страну. Каждая страна имеет свой порядковый номер.

Наличие в маркировке стрелок обозначает предназначение фары при использовании транспортного средства в левостороннем движении.

Если такая маркировка отсутствует, то, соответственно, фары предназначены для правостороннего движения. При наличии одновременно двух стрелок, фара предназначена для обоих видов движения.

На самом деле, маркировка несёт в себе огромную информацию, например, о фирме-производителе (в этом случае Hella).

Если рассматривать наше изображение маркировки, то первая аббревиатура DC обозначает возможность установки ксенона ближнего освещения.

Кроме этого, здесь могут быть такие символы, характеризующие как иное ксеноновое освещение (DR, DC/R), лампы с цоколем H4-галоген (HC, HCR, HC/R), так и обычные лампы накаливания (C- ближнее, R- дальнее, CR— ближнее и дальнее, C/R- ближнее или дальнее освещение).

С левой стороны от круга с обозначением страны, находится число, говорящее о территории освещения. В нашем случае этот показатель равен 20 квадратным метрам.

Буква А означает, что фара считается боковой (если есть символа В, фара будет считаться противотуманной).

Каждое транспортное средство должно иметь информацию о начальном угле наклона для ближнего освещения, которая указывается на фаре или на табличке, расположенной под капотом. Этот показатель измеряется в процентах и может варьироваться от 1 до 1,5%.

Если говорить про международное обозначение, то наличие в маркировке буквы Н обозначает использование фары только для галогенных ламп. Если на фаре присутствует маркировка PL, то рассеиватель изготовлен из пластмассы.

Но есть и другие обозначения, например:

Если же с маркировкой все понятно, то можно приступить к выбору самих лампочек. Сегодня автомобильный рынок полон огромным ассортиментом лампочек от всевозможных производителей.

Выбирая между ксеноном и галогеном, следует знать типовые характеристики и показатели каждого освещения:

ксеноновая лампа гарантирует автовладельцу хорошую видимость дороги, несмотря на плохие погодные условия (дождь и снег), а также в тёмное время суток. Главное преимущество такого освещения — нет угрозы ухудшения зрения. Конечно, если не смотреть на включённую фару длительный период. Эта характеристика больше относится к зрению водителей встречных транспортных средств и к владельцам ксенона, которые совершают езду в тёмное время суток, смотря на освещённую дорогу. Освещение ксенона очень похоже на солнечный свет, поэтому оно и не является раздражителем для человеческого глаза;

Продолжительность работы ксеноновой лампы составляет максимально 3 тысячи часов, при этом потребляемая мощность будет равна 35 вольтам. Недостаток ксеноновой лампочки — её стоимость.

галогеновая лампа устанавливается в фары, предназначенные для головного света. Галогеновая лампа является лампочкой накаливания с инертным газом в колбе. Показатели освещения, в отличие от галогенок, имеют довольно низкие характеристики. Полученный световой поток и эффективность таких ламп находятся на низком уровне.

Однако, стоимость их довольно приемлема, в отличие от цены галогеновых ламп. Преимуществом галогена считается их долговечность, огромный ассортимент различных типов и размеров.

Какой лучше купить ксенон на мотоцикл, узнайте из этой информации.

Продолжаем диагностику

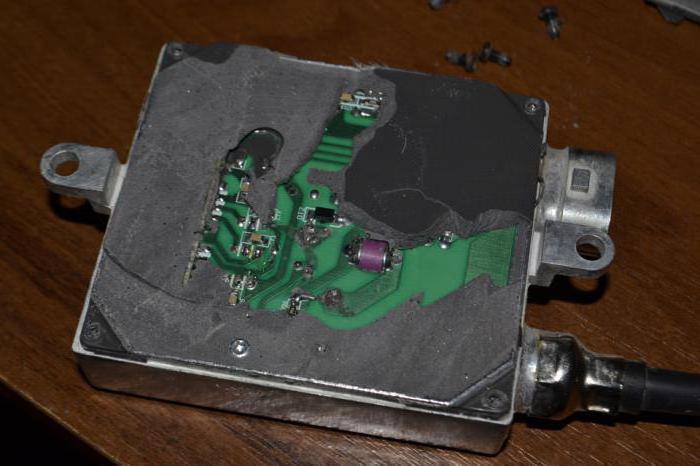

Первым делом открывают все крышки, затем отсоединяют герметик. Далее при помощи мультиметра необходимо проверить все транзисторы. Их в схеме четыре. Если в каком-либо из элементов удалось обнаружить пробой, следует приобрести новый полевой транзистор и впаять его на его законное место.

Штатный транзистор можно заменить на 4N60. На этом ремонт блока розжига ксенона закончен. Однако если это не помогло, следует проводить диагностику дальше. Далее проверяют резисторы – возможно, они остались целы. Если это не так, тогда сгоревшие детали заменяют новыми. Мощность резистора должна быть не менее 5 Вт.

Что такое несовершенство фары ВАЗ 2110

Поток светло-желтых лучей, излучающих обычные ближние и дальние огни, во многих отношениях заслуживает многогранной критики. Довольно часто вы можете встретить водителя «десятков», который утверждает, что невозможно регулировать направление луча, как правило, даже в условиях скамьи.

Стоит отметить, что фары для ВАЗ 2110 были изготовлены двумя компаниями

:Босх и Киржач . Первые демонстрируют немного лучшее освещение, хотя и не идеальный. Русский блок имеет линзу в своем составе, луч которой слишком узкий. В этом случае рекомендуется использовать PTF, чтобы немного улучшить ситуацию.

Читайте:

Установив в осветительных элементах «Bosch» хорошие галогенные лампы, вы можете попытаться достичь приемлемого уровня освещения. Дефекты Киржача не могут зафиксировать даже верхний галоген

. Это объясняется:

• плохое уплотнение фары, в результате чего внутренняя часть объектива загрязнена (потеряла эффективность до 40%),
• неработающая оптическая конструкция (фокусное расстояние достаточно велико)
• нет омывателя фар.

Почему запретили ксенон

Запрет на установку ксеноновых ламп в фары определенного типа обусловлен повышением опасности вождения. Чтобы разобраться, почему нельзя самостоятельно проводить подобные модификации, стоит выделить ряд проблем, создаваемых некорректно установленным ксеноном:

1. Ослепление световым потоком водителей встречных и попутных машин.
2. Биксеноновые фары не улучшают видимость дороги: пучок света распространяется на небольшое расстояние перед машиной.

Каково наказание

Поскольку даже установка ксенона в линзованные фары несоответствующего типа приводят к серьезным ДТП на дорогах, сотрудники ГИБДД отслеживают водителей с модернизированным светом.

Нештатный ксенон – это нарушение ПДД, хотя штрафа за ксенон как такового нет. Если фары не имеют специальной оптики, автомобиль считается технически неисправным и водителю грозит наказание. У него отбирают права на 6-12 месяцев, лампы изымаются без права на возврат.

Установить наличие ксенона на машине, как и светопропускаемость стекол, инспектор технического надзора имеет право только на стационарном посту ГАИ. Штраф за ксенон сам по себе не выписывают.

В какие фары можно ставить

Сперва стоит разобраться, когда нельзя устанавливать ксенон:

1. HC/HR – такая аббревиатура на европейских автомобилях означает, что на фаре могут быть установлены только галогенные лампочки. Ксенон в этом случае запрещен.
2. HCR – комбинация указывает на то, что в оптике имеется одна лампа двухрежимного типа. В нее также не устанавливают ксенон.
3. CR – кроме ламп накаливания, в такую оптику запрещено помещать любые источники света.

Можно ставить ксенон на фары со следующими обозначениями:

1. DR и DC. Допускается модернизация ксеноном.
2. DCR. Такой маркировкой обладают машины, оборудованные одной лампой, эксплуатируемой в нескольких режимах. В них разрешена установка ксенона.
3. HR и DC. В дальний свет помещать ксеноновые лампы запрещается, а в ближний – разрешено.
4. HR и HC. При наличии этого обозначения установка ксенона возможна только на автомобилях японского производства. Для машин других стран это правило не работает.

Установка биксенона своими руками

Вместо двух комплектов ксенона можно установить биксенон. Если на автомобиле имеется штатный блок розжига, монтаж будет совсем несложным, но потребуется доработка самой фары. Итак, устанавливаем биксенон сами:

Сначала надо полностью снять передний бампер или хотя бы отогнуть его (нижние крепления можно не откручивать).

Разобрать фары.

Снять все пружинки и скобы.

Обломать два выступа (посадочное место под лампу трогать не нужно).

Выскоблить весь штатный герметик (можно слегка подогревать его феном). Далее надо просто высверлить на дефлекторе отверстие под проводку. Это отверстие расположено за штатной шторкой, и после установки линз в фары его не будет видно.

Вставить лампу, протянуть в отверстие провода (в инструкции по установке биксенона есть подробная схема).

Выровнять линзу и зафиксировать гайкой с обратной стороны. Залить в щель между посадочным местом лампы и шайбой специальный термоклей, склеить плафон и фару герметиком.

Завершив монтаж биксенона, можно выполнить установку переднего бампера.

Плюсы и минусы

В таблице приведены основные отличия между тремя источниками света:

Тип лампочки	Галоген	Ксенон	Светодиод
Яркость света	775/1 м	1600/1 м	1750/1 м
Срок службы	400-1000 часов	2000-3000 часов	30000 часов
Время включения	1 секунда	3 секунды	0,1 секунда
Установка	Легкая, минимальные расходы	Сложная, нужен специалист	Быстрая, специальные знания не требуются

Ксеноновые лампы хорошо работают в противотуманных фарах. Они хорошо освещают дорогу вдаль при использовании в дождливую и туманную погоду. Это самый безопасное освещение по сравнению с остальными источниками света.

Ксенон, как и светодиод, не боится плохих дорог и различных ударов, чего нельзя сказать про галогеновые лампы.

Но, к сожалению, ксенон не лишен недостатков. К ним относятся:

• размещать в фары автомобиля можно далеко не весь ксенон. К примеру, на территории Российской Федерации допускается использование только того ксенона, который был установлен на заводе изготовителем;
• сложная установка. Для оснащения транспортного средства ксеноновым освещением придется вмонтировать довольно-таки сложное оборудование;
• для включения лампочки нужно большое напряжение. Здесь нельзя обойтись без «блока розжига»;
• неэкономичный расход. При освещении данного вида происходит большая нагрузка на генератор машины. Следовательно, возрастает расход топлива. Хотя расход изменяется незначительно, но все равно это является отрицательным моментом;
• дорогое оборудование;
• нужно точно определить степень наклона фар из-за большой яркости источников света;
• усложненность соединения в одной фаре ближнего и дальнего света.

Список недостатков ксеноновых ламп сопоставим с их достоинствами.

Что касается светодиодов, то на данный момент они лидируют на рынке продаж, благодаря таким достоинствам, как:

• низкое энергетическое потребление;
• экономичность бензина, опять же благодаря низкому потреблению;
• специализированный драйвер, который нужен для монтажа светодиода, можно с легкостью уместить в резиновом чехле фары;
• довольно яркий и мощный поток света(говоря о светодиодах последнего поколения);
• любые спецификации светодиодного освещения разрешены на территории РФ, чего нельзя сказать о ксеноне;
• возможно создать подсветку фар любым цветом;
• светодиоды светят хорошо, но при этом не слепят. Светодиоды светят достаточно интенсивно для дождливой и туманной погоды;
• возможность выбрать любую форму и размер светодиода;
• стоимость светодиода такая же, как и у ксенона.

К недостаткам светодиодного освещения причисляют:

• возможны скачки от перенапряжения;
• драйвера работают не очень долго;
• яркость не такая сильная, как у ксенона.

Итоги

Если проанализировать сказанное выше, то стоит подвести следующую черту:

1. Биксенон — механизм, обеспечивающий два режим освещения (ближний и дальней), в отличие от ксенона, способного дать только «ближний».
2. В биксеноне есть опция корректировки светового потока и изменения его направления.
3. Затраты на покупку Bixenon выше, чем на ксеноновые лампы.

Остальные характеристики двух типов осветительных устройств остаются неизменными.

Что именно покупать, решает каждый автолюбитель лично с учетом комплектации машины и наличия необходимой суммы в кармане.

Оба типа ламп при правильном монтаже и настройке гарантируют качественное освещение дороги. Разница только в том, что ксенон делает это исключительно в «ближнем» режиме.

Таким образом, биксенон — альтернатива классическим галогенным лампам с двумя режимами освещения.

При этом часто автолюбители идут на хитрость и устанавливают в автомобиле ксеноновые лампы, но с монтажом так называемых «би-линз».

В этом случае световой поток регулируется за счет перемещения экрана в кожухе линзы.

Плюс такой конструкции — низкая стоимость в сравнении с классическим вариантом исполнения Bixenon.
