Распространенные типы автомобильных предохранителей

Маркировка

При выборе предохранителей важно знать диапазон защиты. Их всего 2: частичный и полный

При частичной защите предохранитель срабатывает только от токов КЗ. Полная защита включает также срабатывание от перегрузок.

В кодовой маркировке диапазоны защиты обозначены буквами «a» (частичный) и «g» (полный). Эти буквы стоят первыми перед цифрами, обозначающими номинальный ток.

На втором месте проставляются английские прописные буквы, которые обозначают:

• G — универсальный предохранитель. Применяется для защиты оборудования: трансформаторов, кабелей, электродвигателей;
• L — для кабелей и распределительных устройств;
• B — защита горнодобывающего оборудования;
• F — устройство для маломощных цепей;
• M — прибор для защиты цепей электромоторов и коммутирующих устройств;
• R — устройства для защиты полупроводниковых схем;
• S — моментальное сгорание при КЗ и среднее время срабатывания при перегрузках;
• Tr —трансформаторные предохранители.

Иногда на вставках проставляют только значения номинального тока. Такие предохранители применяются для защиты лишь от коротких замыканий.

Миниатюрные плавкие вставки маркируются в соответствии с требованиями ГОСТ Р МЭК 60127-1-2005. Согласно этому стандарту указывается номинальный ток и номинальное напряжение.

Перед показателем величины номинального тока проставляются буквенные символы:

• FF – сверхбыстродействующие предохранители;
• F – быстродействующие плавкие вставки;
• М – полузамедленные;
• Т – замедленные;
• ТТ – сверхзамедленные.

Допускается цветная маркировка. Пример такой маркировки показан на рис. 4.

Рис. 4. Цветовая маркировка миниатюрных предохранителей

Ремонт плавкого предохранителя своими руками

Ремонт трубочного плавкого предохранителя

Первый самый простой. Проволока зачищается до блеска и наматывается на каждую чашку по несколько витков, затем предохранитель вставляется в держатель. Этот способ не надежен, и воспользоваться им можно, как временной мерой. Благодаря своей простоте он позволяет оперативно проверить исправность электроприбора. Если при включении проволока расплавилась, значить дело не в предохранителе, и требуется более квалифицированный ремонт.

Второй способ несколько сложней. Но тоже не требует применения пайки. Нужно прогреть по очереди чашки зажигалкой или на газовой плите и удерживая через ткань руками снять их со стеклянной трубки. Нагревать можно и паяльником. Внутри чашки для хорошего контакта нужно тщательно очистить от остатков клея.

Продеть зачищенную от изоляции проволоку через трубку по диагонали, загнуть ее концы вдоль трубки и надеть на место чашки. Плавкий предохранитель отремонтирован.

Третий способ по сути такой же, как и первых два. Но отремонтированный предохранитель практически не отличается от нового. Ремонт выполняется следующим образом.

Заводская калиброванная проволока при изготовлении предохранителя продевается в отверстия в торцах чашек и фиксируется припоем. Для того, чтобы вставить новую проволоку необходимо паяльником разогреть торцы чашек и зубочисткой или заточенной деревянной палочкой освободить отверстия в торцах чашек от припоя. Далее выполнить описанную выше заводскую операцию.

Бывает отверстия в чашках очень маленького диаметра и сложно их очистить от припоя. Тогда при наличии технической возможности проще просверлить отверстия сверлом диаметром 1-2 мм или расширить граненым шилом

Предложенная технология ремонта предохранителей и плавких вставок с успехом может быть применена для восстановления практически любых типов плавких предохранителей.

Ремонт автомобильного предохранителя ножевого типа

Технология ремонта автомобильного предохранителя ничем не отличается от технологии ремонта трубчатого, даже проще, так как нет необходимости заниматься его разборкой.

Сначала нужно наждачной бумагой или надфилем зачистить ножи предохранителя у его основания полоской в несколько миллиметров и залудить эти места припоем.

При залуживании столкнулся с тем, что при использовании спирто-канифольного флюса припой не хотел растекаться по поверхности ножей. Пришлось применить флюс «ФИМ», предназначенный для пайки меди, серебра, константана, платины и черных металлов. Основой флюса является ортофосфорная кислота. Я его всегда использую для пайки, если канифоль не подходит. Остатки флюса ФИМ удаляются промывкой водой.

Предохранитель был рассчитан на ток защиты 10 А, поэтому в соответствии с приведенной выше таблицей для ремонта был взят провод ⌀0,25 мм. Проводу была придана форма петли, как показано на фотографии, и концы его залужены припоем.

После всех подготовительных работ осталось только завести петлю провода внутрь корпуса предохранителя и припаять концы к ножкам.

Растекшийся припой можно срезать ножом, удалить с помощью наждачной бумаги или сточить надфилем.

Автомобильный предохранитель отремонтирован, и теперь его можно повторно использовать для защиты цепей в электропроводке автомобиля. Если после установки отремонтированного предохранителя он опять перегорел, то нужно искать неисправность в электрооборудовании автомобиля.

Как работает устройство?

Плавкий предохранитель работает в двух режимах, которые значительно отличаются друг от друга.

1. Нормальный режим сети. В этом режиме нагрев устройства происходит, как установившейся процесс. При этом он полностью нагревается до определенной температуры и отдает выделяемую теплоту в окружающую среду. На каждом элементе указывается так называемая номинальная сила тока (как правило, указывается наибольшее значение тока элемента конструкции). В предохранитель можно вставить плавкий элемент разной номинальной силы тока.
2. Режим коротких замыканий и перегрузок. Прибор сконструирован так, что при возрастании силы тока в сети, он мог сгореть за кратчайшее время. Для этого плавкий элемент на отдельных участках делают с меньшим сечением, где выделяется больше теплоты, чем на широких участках. При коротком замыкании перегорают практически все или полностью все зауженные участки. Когда плавится элемент, вокруг него создается электрическая дуга, гашение которой происходит в патроне механизма.

Сила тока должна указываться на корпусе прибора, а также должно учитываться максимально разрешенное напряжение, при котором прибор не выйдет из строя.

На графике ниже указывается зависимость времени перегорания плавкого элемента от тока:

Где l10 – это ток, при котором происходит плавление элемента и отключение его от сети за 10 с.

Как сделать индикатор перегорания предохранителя своими руками

В продаже есть автомобильные предохранители с индикатором их неисправности. В корпусе предохранителя вмонтирована миниатюрная лампочка накаливания или светодиод, начинающие светиться при перегорании предохранителя. Такой индикатор перегорания авто предохранителя можно собрать своими руками по ниже предложенной на фотографии электрической схеме.

Для этого достаточно подсоединить параллельно контактам предохранителя, любой светодиод VD1 через токоограничивающий резистор R1 или миниатюрную лампочку, рассчитанную на напряжение 12 В. Индикатор перегорания предохранителя можно смонтировать как в корпусе предохранителя, так и установить на колодке его держателя. Второй вариант предпочтительнее, так как при замене предохранителя индикатор останется на месте. Индикатор не будет светить при перегоревшем предохранителе, если не подключена нагрузка.

Приведенная на фотографии схема индикатора перегорания предохранителя или срабатывании автоматического выключателя с успехом может работать и в бытовой электросети при питающем напряжении 220 В.

Достаточно увеличить номинал резистора R1 до 300-500 кОм и для защиты светодиода VD1 от пробоя обратным напряжение дополнить схему диодом VD2 любого типа, рассчитанного на обратное напряжение не менее 300 В. Подойдет, например, широко применяемый отечественный диод КД109Б или импортный 1N4004.

Для сети переменного тока 220 В можно индикатор перегорания предохранителя или автоматического выключателя сделать на неоновой лампочке.

О принципе работы схем индикаторов и о расчете номиналов резистора с помощью онлайн калькулятора в зависимости от типа используемого светодиода или неоновой лампочки с примерами монтажа вопрос подробно рассмотрен в статье сайта «Схема подключения выключателя с подсветкой».

Установка дополнительного оборудования

Если вы планируете установить в автомобиль дополнительное оборудование, необходимо выяснить, выдержит ли штатная проводка вашей машины такую нагрузку. Если же нет, то для нового оборудования нужно будет провести отдельную проводку, а номинальный ток предохранителя для него должен быть в полтора раза выше, чем номинальный ток в цепи. Для расчета нагрузки можно воспользоваться законом Ома и специальными таблицами.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Конструкционные особенности

Разъединитель предохранителей и его эквивалентный конкурент

Главным конкурентом плавкого предохранителя является автомат защиты, отличительной чертой которого является простота в использовании.

Недостатки

• Возможность использования только один раз.
• Большим недостатком плавких предохранителей является конструкция, дающая возможность шунтирования, то есть использования «жучков», приводящих к пожарам.
• Возможность необоснованной замены на предохранитель номиналом выше.
• Возможный перекос фаз в трёхфазных электроцепях при больших токах.
• В цепях трёхфазных электродвигателей при сгорании одного предохранителя инициируется пропадание одной фазы, что может привести к выходу из строя электродвигателя (рекомендуется использовать реле контроля фаз).

Преимущества

• В асимметричных трёхфазных цепях при аварии на одной фазе, питание пропадёт только на одной фазе, а остальные две фазы продолжат дальше снабжать нагрузку (не рекомендуется такое практиковать при больших токах, так как это может привести к перекосу фаз и высоким токам по нулевому рабочему проводнику)
• Из-за медленной скорости срабатывания, плавкие предохранители можно использовать для селективности.
• Так же селективность самих плавких предохранителей относительно друг друга (при последовательном соединении) имеют более простой расчёт селективности, нежели у автоматического предохранителя: номинальные токи последовательно соединённых предохранителей должны отличаться друг от друга в 1,6 раз или больше.
• Из-за более простой конструкции чем у автомата защиты, почти исключена возможность т. н. «поломки механизма» — в случае аварийной ситуации предохранитель полноценно обесточит цепь.
• После замены плавкой вставки предохранителя в цепи получается защита с характеристиками, заявленными производителем в отличие от случая с использования автоматического выключателя с подгорающими контактами.

Видео

Встречаем рубрику эксперементы) на волне споров про «автоматы» в автомобиле решил я провести опыт по нагрузке постоянным током простой «автомат» С2. Исходный данные:

Автомат iEK C2 400V

Стенд для проверки, единственное нет возможности выставить напряжение ровно 12 вольт и добавлять ток, всё добавляется одновременно.

Собственно само видео

Максимальная нагрузка которую может выдать стенд это 10 ампер. Измеритель 1 показывает выходной ток, измеритель 2 — выходное напряжение. Автомат отработал по тепловой защите. Поэтому моё мнение что в автомобиле их использовать можно, но нужно подобрать правильный номинал, чтоб не сгорела проводка, а выбило автомат. И желательно брать автоматы не «С» группы, а «B».

P.S. снималось на кусок провода

Номинальный ток и рабочий ток

Было бы разумно предположить, что предохранитель, рассчитанный на 6 ампер, можно использовать в цепи, которая может постоянно потреблять 5 ампер. Однако оказывается, что это не очень хорошая практика при проектировании. Номинальный ток предохранителя не является сверхточной характеристикой, и, кроме того, (как обсуждалось выше) фактический ток отключения зависит от температуры окружающей среды. Следовательно, чтобы избежать «ложного срабатывания», у вас должен быть достаточно большой разрыв между ожидаемым вами, постоянно потребляемым током и номинальным током вашего предохранителя. Этот документ от Littelfuse предполагает «переоценку» на 25% (для работы при комнатной температуре); таким образом, предохранитель с номинальным током 10 ампер может использоваться, только если постоянный ток схемы будет оставаться ниже 7,5 ампер.

Видео про предохранители AES 50A, 70A

Об особенностях использования водозащищенных автоматических предохранителей серии AES 50A, 70A видео ниже.

Современный автоматический предохранитель, получивший развитие из обычной пробки до многофункционального аппарата, соответствует требованиям безопасности при работе электрической цепи

Важно правильно его подбирать под тип подключаемой нагрузки и характеристики проводки. Быстродействие и мощность автоматов достаточно высокие

Если необходимо защищать схемы на полупроводниках, применяются электронные устройства. Наиболее эффективной является защита с несколькими устройствами, включая плавкие предохранители.

Автомобильные предохранители и их классификация

На автомобиле предохранители, в большинстве своем, располагаются в блоках. Чаще всего на машине два или больше блока предохранителей. Один из них находится под капотом или в районе багажного отделения. Он называется основным и включает в себя наибольшее количество предохранителей. Другой блок располагается под передней панелью в салоне, но у всех автомобилей в разных местах. Также предохранители могут отдельно располагаться по всей машине – по 1, 2 или 3 штуки.

Автомобильные предохранители классифицируются по двум параметрам – размер и номинальный ток срабатывания.

Выбирая автомобильный предохранитель, следует обратить внимание на размер:

• Большой (maxi);
• Средний (medium);
• Маленький (mini).

Помимо размера, при покупке предохранителя следует знать его номинальный ток. Чаще всего в автомобилях устанавливаются элементы, которые обладают номинальным током от 5 до 30 А. Проще всего определить ток предохранителя по его цвету, и ниже представлена таблица, в которой указано, как между собой связан цвет и номинальный ток предохранителя.

Плюсы и минусы

С тем, как работает плавкий предохранитель мы уже разобрались, потому стоит рассмотреть их преимущества и недостатки.

Главным преимуществом можно считать их низкую цену. Зная это, особенно удивительно, как некоторые недобросовестные производители экономят на этой детали, понимая, к чему может привести такое решение.

Несмотря на это есть и определенные недостатки. Не зависимо от типа плавкого предохранителя, время его срабатывания будет всегда выше, чем у автоматического аналога.

Если в ситуации, где приборы работаю не в высоковольтной сети, да и вероятность перебоев крайне мала, наличие плавкого предохранителя в приборе является приятной страховкой, то при противоположном раскладе это может стать критичным.

Кроме того, такая деталь не просто так является дешевой, ведь по сути то она – одноразовая. Как только предохранитель перегорел, прибор нуждается в обслуживании мастера, который поменяет непригодную для работы часть.

В то же время автоматические предохранители могут работать долгое время, ведь они просто размыкают цепь в определенных ситуациях, при этом не теряя свою работоспособность.

Классификация основных видов и типов

Плавкие проводники имеют разные типы и виды конструкции. Каждый из них предназначен для выполнения защитных функций для определённых приборов. По типу конструкции они подразделяются на такие:

• наполненные;
• ненаполненные.

В ненаполненных происходит выделение газов, благодаря которым тухнет дуга. Этот процесс запускается во время нагрева корпуса. Также есть и дополнительные виды защитных конструкций. Список разновидностей:

1. Слаботочные. Их используют только в приборах с низкими показателями мощности, которые потребляют ток до 6 ампер. Это цилиндры, имеющие на концах контакты.
2. Вилочные. Их применяют, чтобы предохранить оборудование в автомобилях. Название они получили из-за своего внешнего вида.
3. Пробковые. Они выполняют свои действия в однофазных сетях. Самым простым примером будут электрические пробки. Всё ещё бывает, что вместо автоматических выключателей применяются аналоговые устройства, сделанные из керамики. Внутри корпуса устанавливается такой предохранитель. Он способен разрывать цепь для всего дома. После срабатывания отключается электроснабжение всех приборов.
4. Трубчатый предохранитель состоит из двух контактов, между которыми располагается крепление. Это ненаполненное устройство, где корпус выполнен из фибры. В случае перегрева происходит выделение газа.

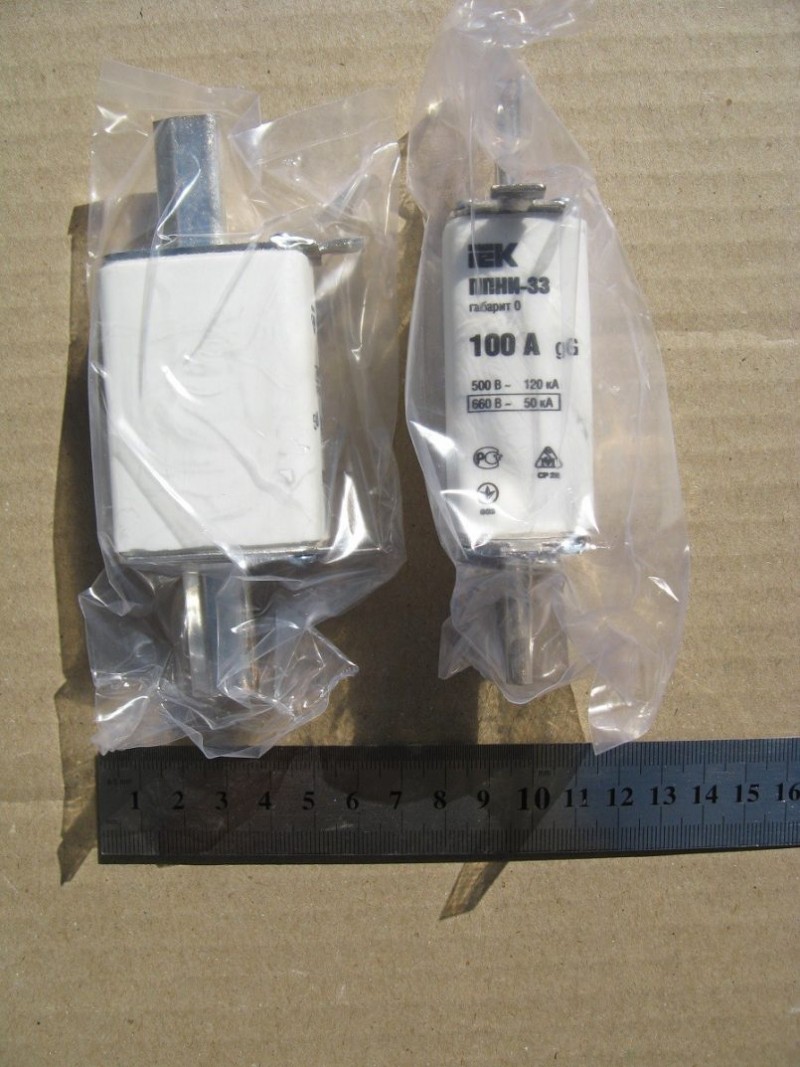

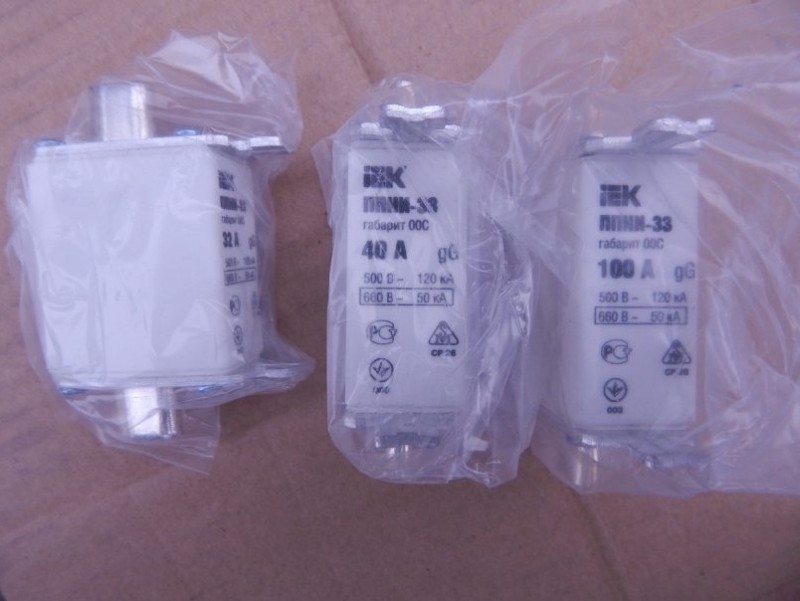

5. Ножевые. Такие устройство рассчитаны на ток силой от 100 до 1200 А. Их применяют там, где необходима большая нагрузка. Наиболее распространённым примером является предохранитель fu1.
6. Кварцевые. Внутрь корпуса помещают кварцевый песок. Такие защитные механизмы используется в сетях, где показатели напряжения достигают 36 кВт.
7. Газогенерирующие, разборные, а также неразборные.

Подбирается предохранитель с учётом нагрузки на сеть. Мощные устройства устанавливают в трансформаторных будках. Они не сгорают при показателях тока, способных обеспечить весь жилой массив электропитанием. Устройства со слабой мощностью ставят на отдельные дома или квартиры. В некоторых бытовых приборах также может использоваться слаботочный предохранитель.

Разновидности

Используемые в Америке пробковые предохранители

К сожалению, на данный момент не существует единой системы классификации предохранителей, однако их можно классифицировать по разным признакам.

По характеристике

Сработавший на перегрузку предохранитель. На стенках стеклянной колбы видны капли испарившейся меди.

Вообще говоря, все предохранители имеют определённую время-токовую характеристику, показывающую время, прошедшее до момента срабатывания плавкого предохранителя со времени начала его работы. И можно отметить некоторые важные режимы его работы.

Так, можно выделить минимальный ток срабатывания, если протекающий ток ниже этого значения или равен ему, то плавкая вставка продержится сколько угодно долгое время без срабатывания. В этом режиме, назовём его номинальным или рабочим, все плавкие предохранители ведут себя абсолютно одинаково.

Но как только протекающий через него ток начинает превышать значение минимального тока срабатывания, предохранитель начнёт плавиться. И в зависимости от конструктивных особенностей разных видов плавких вставок, процесс может протекать по разному. Одни быстро расплавляются даже при слабо превышающем значении тока (быстродействующие), другие (как, например, используемые в цепях защиты электродвигателей) в состоянии выдерживать ток, значительно превышающий номинальный в течение довольно-таки продолжительного времени, достаточного, чтобы электрическая цепь вышла на свой рабочий режим, при котором ток упадёт до номинального для предохранителя значения (в электродвигателях, например, это момент его запуска, когда проходящий в обмотки ток многократно превышает ток, при котором двигатель уже работает, набрав рабочие обороты). Именно этот, второй режим работы в основном и определяет предназначение плавкого предохранителя и делит их на разные типы. И именно время-токовая характеристика на этом участке, её форма и значения определяются конструкцией изготовления плавкой вставки и дугогасительной системы.

И третий режим работы предохранителя — это работа в режиме короткого замыкания. Здесь, как и в первом случае, почти все предохранители ведут себя похоже. При токе короткого замыкания его значение в цепи нарастает чрезвычайно быстро и принимает значения, многократно (а то и на порядки) превышающие номинальные для данной цепи. От предохранителя при работе в этом режиме требуется только одно — максимально быстро разорвать цепь, не допустив теплового или механического повреждения элементов этой цепи большими значениями тока.

Эта характеристика указывается (но не всегда и не на всех моделях) в буквенном коде перед значением номинального тока в маркировке:

• первая буква означает диапазон защиты
  • a — частичный диапазон (только защита от токов короткого замыкания)
  • g — полный диапазон (защита и от токов короткого замыкания, и от перегрузки)
• вторая буква означает тип защищаемого оборудования
  • G — универсальный предохранитель для защиты различных типов оборудования: кабелей, электродвигателей, трансформаторов
  • L — защита кабелей и распределительных устройств
  • B — защита горного оборудования
  • F — защита маломощных цепей
  • M — защита цепей электродвигателей и отключающих устройств
  • R — защита полупроводников
  • S — быстрое сгорание при коротком замыкании и среднее время сгорания при перегрузке
  • Tr — защита трансформаторов

Предохранители пробочного типа

Отдельно хочется остановиться на предохранителях пробочного типа. Вы их могли встречать, в старых, да и не очень старых, квартирах и домах. По конструкции это стационарно установленный патрон, в который вворачивается плавкий предохранитель с цоколем. При аварийной ситуации пробка перегорает. В современном исполнении пробка может быть с кнопкой, которая является аналогом выключателя. После аварии, кнопка взводит предохранитель в рабочее положение.

Подключение пробочного предохранителя

В подключении пробочного предохранителя своими руками нет ничего сложного. У предохранителя две клеммы. На вводную клемму подключается фазный провод питания, на вторую фазный провод подающий питание в квартиру или дом.

Важно! Особенностью подключения плавкого пробочного предохранителя, является следующее. Если вы вывинтите пробку предохранителя, на рубашке патрона не должно быть напряжения.

Высоковольтные предохранители

Использование защиты для электрических установок с высоким напряжением позволяет значительно упростить и снизить стоимость конструкции. В качестве альтернативы могут применяться релейные устройства. Но это намного дороже, чем монтаж предохранителя. На высоковольтных установках к быстродействию предохранителей предъявляют очень высокие требования. Чтобы они срабатывали быстрее, металлический элемент соединяется с пружиной. В корпус помещают кварцевый песок.

Когда плавкая вставка перегорает, пружина отпускается и быстро сокращается. Это в короткие сроки увеличивает длину дуги. Так процесс гашения ускоряется в несколько раз. Также обязательным элементом в конструкции является узел, который осуществляет контроль исправности. Когда на низковольтных предохранителях осуществляется проверка, просто берётся индикатор или тестер. Проверить работоспособность высоковольтного предохранителя таким способом не выйдет. Возле него нельзя находиться близко, а указатели напряжения не могут дать корректные результаты.

Также существует ещё одна проблема в сетях, показатели которых превышают 1000 В. Она заключается в том, что появляется неполнофазный режим, когда происходит расплавление элемента на одной фазе. Трансформаторы остаются работать на двух фазах. При этом выдаётся несимметричное напряжение, которое способно привести в негодность электроприборы потребителей.

Чтобы такой проблемы не возникало, применяют специальные предохранители, в конструкции которых есть бойки на каком-либо торце. Этот элемент находится на напряжённой пружине. Он освобождается в то же время, когда перегорает вставка. Эти устройства дополнены отключающими планками. В работающем состоянии контакты удерживаются специальной защёлкой. Благодаря отключающей планке во время удара она выбивается. Такая система отбрасывает контакт в отключённое положение.

Расчет диаметра проволоки плавкого предохранителя

Для ремонта предохранителя необходимо заменить перегоревшую проволоку. При производстве предохранителей на заводах используют, в зависимости от величины тока и быстродействия, калиброванные серебряные, медные, алюминиевые, никелиновые, оловянные, свинцовые и проволоки из других металлов.

Для изготовления предохранителя в домашних условиях доступна только красная медь калиброванного диаметра. Все электропровода сделаны из меди, и чем эластичней провод, тем тоньше в нем проводники и большее их количество. Поэтому вся ниже предложенная технология ориентирована на применение медной проволоки.

При выборе предохранителя для аппаратуры разработчики пользуются простым законом. Ток предохранителя должен быть больше максимально потребляемым изделием. Например, если максимальный ток потребления усилителя составляет 5 ампер, то предохранитель выбирается на 10 ампер. Первое, что необходимо найти на корпусе предохранителя его маркировку, из которой можно узнать, на какой ток он рассчитан. Часто величину тока пишут на корпусе изделия, рядом с местом установки предохранителя. Затем из ниже приведенной таблицы определить какого диаметра нужен провод.

Как проверить предохранитель с помощью мультиметра

Если у вас есть мультиметр, тогда проверить предохранитель можно двумя способами.

Проверка напряжения

Первый способ — измерить напряжение на обоих контактах (выводах) предохранителя. На маленьких предохранителях есть верхняя часть обоих выводов, выступающая сквозь корпус предохранителя. Это позволяет измерять напряжение на каждой стороне предохранителя, не вынимая его.

Установите мультиметр в режим измерения постоянного напряжения (=U). Подсоедините щуп COM (черный) к минусу или металлической части кузова. Установите стояночный тормоз и поверните зажигание в положение ON (ВКЛ).

Зажигание должно быть включено, потому что при выключенном зажигании не на все предохранители подаётся напряжение. С помощью положительного щупа (красного) проверьте напряжение на обеих сторонах каждого предохранителя. Предохранитель, это просто электрический проводник.

Этот метод хорошо работает, когда необходимо проверить много предохранителей одновременно.

Проверка сопротивления

Если вы уже вытащили предохранитель, но не ясно, перегорел он или нет, вы можете проверить его сопротивление. Сопротивление обратно пропорционально току. Чем ниже сопротивление, тем выше ток.

Другими словами, между двумя контактами предохранителя должна быть непрерывность. Перегоревший же предохранитель покажет очень высокое сопротивление (бесконечность).

Чтобы измерить сопротивление любого электрического оборудования, оно должно быть отключено от электрической цепи. Вы не можете измерить сопротивление, пока оборудование подключено или включено. Переключите мультиметр на «Ом» и подключите щупы, как на фото.

Если предохранитель перегорел — мультиметр показывает OL, что означает отсутствие непрерывности или сопротивление выше, чем можно измерить. Если предохранитель исправен, мультиметр показывает 0 Ом.

Смотрите видео, как проверить предохранитель с помощью зажигалки или мультиметра:

Виды и типы плавких предохранителей

Для применения в электроцепях используют разные типы и разновидности ПП. Выпускаемые в России изделия отличаются по типу конструкции:

• наполненные с маркировкой ПН-2; ППН, НПН и т. п.;
• ненаполненные (ПР-2).

Понятие наполненности связано с наличием внутри отдельных видов вставок вещества, гасящего электродугу, возникающую в момент перегорания проводника. Цепь будет разомкнута только после ее исчезновения. Поэтому в колбах, наполненных ПП, находится кварцевый песок. Ненаполненные способны выделять газы, гасящие дугу. Это происходит при нагреве материала корпуса вставки.

Кроме типов, различают виды ПП:

1. Слаботочные применяют в маломощных бытовых приборах с потребляемым током силой до 6 А. Это цилиндрические вставки с контактами на торцах.
2. Вилочные ПП часто ставят в автомобили. Название обусловлено внешним видом: контакты находятся на одной стороне корпуса и вставляются в разъемы, как вилка в розетку.
3. Пробковые — распространенные в однофазных сетях электрические пробки для счетчика. Номинальный ток таких вставок составляет 63 А, они рассчитаны на единовременное включение нескольких бытовых приборов. Перегорающая вставка в таком предохранителе находится внутри керамического корпуса с патроном, снаружи остается 1 контакт, а другой соединяется с контактами пробки. При превышении нагрузки деталь сгорает, полностью обесточивая квартиру. Восстановить электроснабжение можно, заменив вставку на новую.
4. Трубчатый ПП по строению напоминает вставку для пробок, но его крепление выполнено между 2 контактами. Тип такого предохранителя — ненаполненный, а корпус сделан из фибры, которая при сильном нагреве выделяет газ.
5. Ножевые предохранители рассчитаны на величину тока 100-1250 А и применяются в сетях, где нужна высокая нагрузка (например, при подключении прибора с мощным двигателем).
6. Кварцевые, с наполнением кварцевым песком, применяются в сетях с напряжением до 36 кВ.
7. Газогенерирующие, разборные и неразборные. При сгорании разновидностей ПСН, ПВТ происходит мощное выделение газа, сопровождающееся хлопком. ПП применяют для сетей с напряжением 35-110 кВ. Номинальный ток такого ПП — до 100А.

В зависимости от общей нагрузки на сеть устанавливают разные виды ПП — более мощные ставят в специальных трансформаторных будках, они могут выдерживать ток, обеспечивающий потребности жилого массива иди предприятия. Маломощные монтируют в счетчиках: они защищают отдельные квартиры. В старых бытовых приборах тоже может быть установлен ПП (слаботочный), но современная техника содержит эти элементы редко.
