Как работает автомобильное реле и зачем оно нужно ?

Что такое реле времени, для чего нужно и где используется

Это устройство, предназначенное для включения и выключения электрической цепи в автоматическом режиме, через определенный интервал времени, используется в электротехнике и чаще в быту. По принципу работы разделяются на следующие виды:

1. Электромагнитные
2. Пневматические
3. С часовым механизмом
4. Моторные
5. Электронные

В электротехнике также существуют интервальные реле, они используются для создания интервального включения цепи с определенной выдержкой по времени после заданного сигнала, когда необходимо выполнить включение с интервалом после включения или выключения.

Бытовые приборы бывают механические и электронные. Сегодня на рынке чаще можно встретить электронные устройства с большим набором функций. Конструкция представляет из себя простую схему с магнитной катушкой и контактной группой, основным отличием от других устройств, является встроенная интегральная схема, управляющая питанием катушки.

В механических приборах интегральную схему заменяет специальный механизм, напоминающий вращающийся диск. За счет вращения диска и перемещения на нем специальных рисок происходит включение или отключение цепи в определенное время.

Реле времени невероятно полезное устройство, нашедшее свое применение во многих сферах жизни, активно применяется для управления питанием электрических приборов от 220В, управлением духовых шкафов, теплых полов, стиральных машин, отопления и систем кондиционирования.

Например, когда необходимо включить электропитание водяного насоса на даче для набора воды без вашего участия и вовремя отключить, чтобы уберечь его от сухого хода. Или полностью обесточить электросеть в определённые часы с целью сбережения электроэнергии.

Механизмы реле

Основные элементы электромагнитного реле

Релейный прибор выполняется в виде катушки, обвитой большим количеством медной проволоки. Внутри нее расположен сердечник-стержень из металла, зафиксированный на ярме – Г-образной пластине. Поверх сердечника и катушки находится якорь – металлическая пластина, которая удерживается возвратная пружина. К якорю прикреплены подвижные контакты, а напротив них – неподвижные.

Узел из катушки и сердечника – электромагнит, а узел из сердечника, якоря и ярка – магнитопровод. Контакты обеспечивают управление электроцепью, размыкая и замыкая ее.

Как работает автомобильное реле (четырех- и пятиконтактное)

Реле один из первых радиоэлементов, которые изобрели люди! Еще с тех пор как Фарадей открыл особенности тока самоиндукции 1831 год, то есть выяснил, что ток в проводнике создает электромагнитное поле, способное притягивать намагничивающиеся материалы, именно с этого времени уже и были все предпосылки к тому, чтобы кто-то воспользовался этим и создал реле! Собственно это и было создано примерно в тоже время, и упомянуто впервые в патенте Морзе, того самого который придумал телеграф (1838 г.). А теперь и мы по стопам великих разберемся с работой автомобильного реле, которое не особо отличается от того, что придумали в позапрошлом веке. Итак, есть катушка намотанная на сердечнике. При прохождении тока через провод в нем образуется электрическое поле. За счет большого количества намотанных в одном направлении проводов электрическое поле складывается и усиливается. Это поле способно притягивать намагничивающийся материал, но как вы поняли, лишь в момент пока ток течет в проводниках, то есть в катушке. И вот ток течет, магнитное поле создается, срабатывает группа контактов, притягиваемых этим полем… Здесь пришло время уже обратиться к иллюстрации.

Еще раз. Как только создается электромагнитное поле, то оно и притягивает исполнительный элемент, связанный с контактами. В итоге они замыкаются, либо размыкаются. Так и происходит коммутация силовых цепей, о которой я говорил ранее. Тут уж фантазия конструкторов реле или здравый прагматизм будут диктовать, сколько контактов нам необходимо коммутировать в том или ином случае. Отсюда реле может получиться и четырехконтактным, где 2 контакта это питание катушки и 2 это те, что коммутируются. 5 контактные, когда 2 контакта для питания катушки и 3 для переключения между собой. И тому подобные вариации…

Материал коммутируемых контактов

Срок службы некоторых реле составляет десятки лет. При этом все его детали испытывают большие нагрузки, особенно контакты. Во-первых, они испытывают механические воздействия, связанные с перемещением якоря. Во-вторых, на них негативно влияют большие токи нагрузки. Поэтому контакты реле должны соответствовать следующим требованиям:

1. Высокая электропроводность. Обеспечивает малое падение напряжения.
2. Хорошие антикоррозийные качества.
3. Высокая температура плавления.
4. Малая эрозия. Контакты должны быть стойки к переносу металла, который неизбежен при постоянном замыкании и размыкании.

Все перечисленные качества напрямую зависят от используемого материала. Рассмотрим основные металлы, используемые для изготовления реле:

1. Медь полностью отвечает выдвигаемым требованиям, за исключением стойкости к коррозии. Поэтому часто используется в контактах реле с герметичным корпусом. Кроме того, медь обладает еще одним плюсом – относительно низкой стоимостью, по сравнению с другими металлами. Единственным ее недостатком является склонность к окислению при длительной работе. Поэтому используется она там, где предусмотрен кратковременный режим работы, например, в контактах реле поворотов.
2. Серебро обладает отличной проводимостью и износоустойчивостью. Не вызывает искрения при коммутации индуктивной нагрузки. При этом серебряные контакты не обладают достаточной дугостойкостью, поэтому не могут использоваться для управления нагрузками значительной мощности. Кроме того, у них достаточно высокая стоимость. Поэтому контакты имеют комбинированную конструкцию – медь с напылением серебра.
3. Вольфрам обладает большой износоустойчивостью и стойкостью к высокой температуре. Изготовленные из него контакты способны коммутировать очень высокие токи (десятки ампер).

Кроме материала, контакты реле различаются по способу коммутации.

Задачи промежуточного реле

Промежуточные реле выступают посредником в цепях с отличающимися токами или напряжениями. Например, вы нажимаете кнопку «старт» на панели стиральной машины. Кнопка располагается на низковольтной электронной плате, где напряжение не превышает 24 В. При нажатии кнопки «старт» плата управления выдает сигнал напряжением 12 В на катушку промежуточного реле. Оно замыкает силовые контакты и подает напряжение 220 В на двигатель.

Реле в стиральной машине Samsung

В данном случае устройство на 12 В выступает посредником между низковольтной цепью управления (электронная плата) и высоковольтным двигателем на 220 В.

Промежуточные реле часто применяют в роли умножителя контактов. По аналогии со стиральной машиной нажатие кнопки «пуск» приводит к включению и двигателя, и нагревательного элемента. Таким образом, реле позволяет одновременно включить десятки электрических цепей.

Из вышесказанного выделяются 2 основных назначения:

1. Согласование между силовыми и слаботочными цепями. Повышает электробезопасность.
2. Увеличение числа выходных контактов. Подав сигнал в 1 провод, возможно передать его по множеству других линий.

Обозначение на корпусе

На каждом устройстве имеется цифробуквенная маркировка. Она сообщает специалисту следующую информацию:

1. Номинальное напряжение управляющей катушки. Бывает постоянного тока или переменного.
2. Мощность устройства. Указывают редко.
3. Диапазон рабочих напряжений управляемых контактов. Может отличаться для разных цепей.
4. Производственная информация. Тип прибора (РП), год выпуска, производитель.
5. Схема включения контактов. У некоторых моделей устройств по 20-30 выводов. Их назначение указано на корпусе. Нет нужды бегать искать обозначение на схеме в технической документации.

Выше был рассмотрен пример использования РПУ-21. В данном случае аббревиатура означает следующее:

• Р — реле;
• П — промежуточное;
• У — универсальное;
• 21 — номер серии.

Дополнительная информация. На корпусе реле указано назначение и положение контактов в отключенном состоянии. То есть если устройство просто лежит на столе и ни к чему не подсоединено, то его контакты должны быть в том положение, которое нанесено на корпус. Управляющая катушка обозначается буквами A, B (А, Б — в советских схемах).

Что делать, если проблема — не в предохранителях?

Если проверки показали, что предохранители работоспособны, а работоспособность автомобильных систем так и не восстановилась, то следует провести полную диагностику транспортного средства в специализированном сервисном центре.

Самостоятельное вмешательство в другие системы автомобиля может привести к возникновению достаточно серьезных поломок: именно тогда понадобится серьезный капитальный ремонт. Многие автомобилисты, желая сэкономить на сервисном осмотре и обслуживании, самостоятельно пытаясь разобраться в поломке авто, лишь теряют огромное количество времени, а также сталкиваются с огромными денежными затратами.

Основные виды реле и их назначение

Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.

Электромагнитные реле

Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.

Принцип работы электромагнитного соленоида

Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т.д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.

Реле переменного тока

Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.

Промежуточное реле 220 В

Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.

Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике

Работает это таким образом:

1. подача тока на первое коммутационное устройство;
2. от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.

С каждым годом реле становятся эффективней и компактней

Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.

Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.

Реле постоянного тока

Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.

Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.

Четырехконтактное автомобильное реле

К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.

Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:

Watch this video on YouTube

Электронное реле

Электронное реле управления в схеме прибора

Разобравшись с тем, что такое токовое реле, рассмотрим электронный тип этого устройства. Конструкция и принцип действия электронных реле практически те же, что и в электромеханических КУ. Однако, для выполнения необходимых функций в электронном устройстве используется полупроводниковый диод. В современных транспортных средствах большинство функций реле и переключателей выполняют электронные релейные блоки управления и на данный момент невозможно полностью от них отказаться. Так, например, блок электронных реле позволяет контролировать расход энергии, величину напряжения на клеммах аккумуляторных батарей, управлять системой освещения и т.д.

Технические характеристики, на которые стоит обратить внимание

Что такое токовое реле, наверняка понятно. А от чего зависят его параметры? На что обратить внимания, выбирая устройство для той или иной цели? Основными характеристиками реле являются:

1. Номинальные данные по току, напряжению, времени, а также другим параметрам, задающих алгоритм работы устройства.
2. Пределы срабатывания. Нижний и верхний порог, при котором устройство включается или отключается (временной, токовый, звуковой или световой).
3. Значения величин. Иногда такие устройства настраиваются на замыкание цепи при подаче мгновенного импульса, а размыкается цепь по истечении определенного времени.

А это автомобильное реле и схема его подключения

Если характеристики не соблюдены, то тут два варианта. Либо устройство не сработает, либо выйдет из строя, проще говоря, сгорит. Имеет смысл рассмотреть несколько основных видов реле и понять, в чем отличия одного вида от другого, а так же возможно ли применение в той или иной области.

Реле переменного тока: отличия и особенности

Первое, о чем стоит сказать, такие устройства имеют недостатки. Переменный ток имеет отличия от постоянного, что наглядно видно на графиках. Синусоида переменного тока не позволяет равномерную подачу тока, в результате чего при срабатывании, магнитный сердечник вибрирует. Это неудивительно – ток в катушке индуктивности дважды за период входного напряжения проходит через ноль. Проще говоря при частоте тока в сети 50 Гц (50 колебаний в секунду), напряжение в катушке упадет на ноль 100 раз за период (1 с). Производятся как малогабаритные реле переменного тока на 220 В, так и устройства больших размеров.

Такие миниатюрные устройства работают не хуже крупногабаритных
Интересная информация! Для уменьшения износа якоря применяют дифференциальные сердечники или фазосдвигающие элементы, уменьшающие количество периодов прохождения тока через нулевую отметку.

Отличия реле постоянного тока

По сути то же устройство с отличием только способа питания. На катушку подается постоянный ток, что увеличивает срок службы деталей, избавляя от вибрации. При работе, к примеру, промежуточного реле 220 В постоянного тока, не будет слышно гудения, присущего устройствам, работающим на переменке.

Электронные устройства из Китая работают не хуже отечественных

Электронное реле: области применения и особенности устройства

Электронные устройства нашли применение в автомобилестроении, производстве бытовой техники. Их отличает компактность и долговечность за счет отсутствия механических частей. Работу механики на себя взяли транзисторы, выполняющие роль ключей. Если рассматривать электрическую схему автомобиля, то на вопрос, где находится реле, можно ответить одним словом – везде. Это и включение-выключение, и работа поворотников, зажигания, фар.

В отличие от электронного реле, электромеханическое имеет большие габариты. Оно применяется в монтаже производственной автоматики.

Иногда несколько устройств объединяется в релейный модуль

Запуск нагрузки кнопкой на заданное время

По просьбе читателя Сергея публикуем схему, реализовав которую, появится возможность запускать нажатием кнопки исполнительное устройство на заданное время. Например, двигатель. Устройство задержки РВО-П2-15 выбрано случайным образом, подойдет любое другое со сходными параметрами.

Схема простая и приводится без пояснений:

Для правильной работы РВО-П2-15, необходимо выполнить его настройку согласно паспорту:

1. Чтобы устройство задержки включалось одновременно с подачей питания, необходимо DIP-переключатель 4 перевести в положение 2.
2. DIP-переключателями 1–3 выбрать диапазон времени.
3. Установить заданное время выдержки.

В окончание

Перед тем, как запустить собранную электрическую схему, нужно провести ее наружный осмотр, а также осмотр всех приборов.

Усиление выхода реле времени с помощью магнитного пускателя не представляет собой ничего сложно. Оно используется очень широко при подключении не только электродвигателей, но и других приборов промышленного и бытового типа.

Одной из главных задач мастера-электрика является изучение инструкции, которая прилагается к реле времени и магнитному пускателю.

Другая задача — правильно определить назначение зажимов на корпусе приборов. Если всё сделать грамотно, можно обеспечить успешное управление электроприборами на предприятии или в домашних условиях.

Где используется и как выбрать электромагнитное реле

Сложно в это поверить, но самое простое реле стало причиной быстрого развития компьютеров и компьютерной техники и вот почему: в нем бывает два состояния вкл/выкл, а именно эти два состояния схожи с двоичным кодом транзисторов процессора.

Также это простое устройство нашло широкое применение в промышленности, в транспорте, в бытовом оборудовании, энергетики, космонавтике, медицине и.т.д. С ним мы сталкиваемся ежедневно, но не замечаем этого. Например, в ИБП или стабилизаторе напряжения, мгновенно реагирующим на перепады напряжения.

Справочник по слаботочным электрическим реле 3-е издание – скачать

Как расшифровывается vdc, vac и что означают значения на корпусе реле

Как мы выяснили ранее, реле — это специальное исполнительное устройство коммутирующее различные направления электрической цепи. Обозначение VDC на корпусе означает максимальную нагрузку: DC –постоянный ток, V– вольтаж (12V). VAC на корпусе означает V-вольты, AC – переменный ток. Например 12А/35VAC.

Основными параметрами реле являются: напряжение питания соленоида, максимально допустимый ток и напряжение через контакты, эти параметры указаны на корпусе.

Более подробнее об электромеханических реле, высокочастотных, для авто и других можете ознакомиться в нашем каталоге – ссылка на каталог

Схемы подключения

Рисунок 1 – общая схема подключения

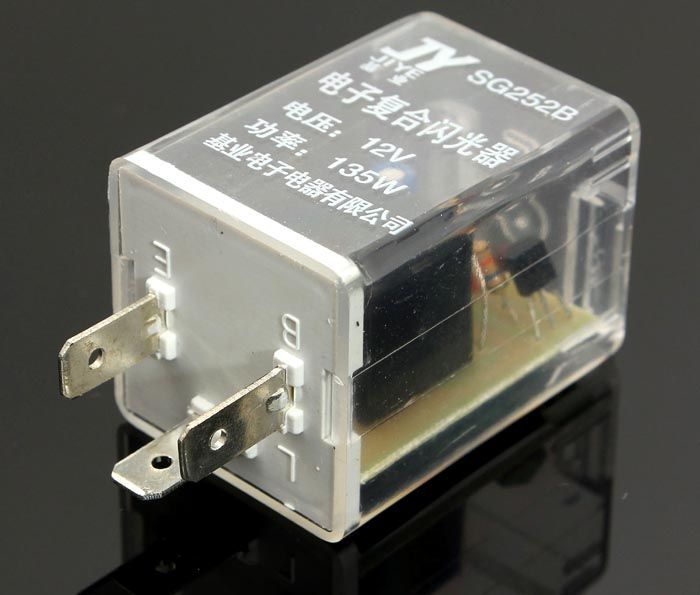

Рисунок 2 – схема подключения реле поворотника в авто

На рисунке 3 показана схема подключения реле ардуино

Несколько видов схем подключения

Существует несколько вариантов монтажа, каждый из которых имеет свои особенности, достоинства и недостатки.

Обозначение контактов реле РИО-1 имеет следующую расшифровку:

• N – нулевой провод;
• Y1 – вход включения;
• Y2 – вход выключения;
• Y – вход включения и выключения;
• 11-14 – коммутирующие контакты нормально-открытого типа.

Эти обозначения используются на большинстве моделей реле, но перед подсоединением в цепь следует дополнительно ознакомиться с ними в паспорте изделия.

Представленная схема электрификации используется для управления светом из трех мест посредством реле и трех кнопочных выключателей без фиксации положения

В этой схеме силовые контакты реле используют ток в 16 А. Защита цепей контроля и систем освещения осуществляется автоматическим выключателем 10 А. Следовательно провода имеют диаметр не меньше 1,5 мм2.

Соединение кнопочных коммутаторов выполнено параллельно. Красный провод – фаза, идет через все три кнопочных выключателя на силовой контакт 11. Оранжевый провод – фаза коммутации, приходит на вход Y. После чего выходит из клеммы 14 и идет на лампочки. Нулевой провод с шины соединяется с клеммой N и со светильниками.

Если свет изначально был включен, то при нажатии на любой включатель свет погаснет — произойдет кратковременная коммутация фазного провода на клемму Y и контакты 11-14 разомкнутся. То же самое произойдет при последующем нажатии на любой другой выключатель. Но контакты 11-14 изменят положение и свет включится.

Преимущество приведенной схемы перед проходными и перекрестными выключателями очевидно. Однако при коротком замыкании обнаружение повреждения вызовет некоторые сложности, в отличие от следующего варианта.

Такая схема позволит сэкономить на проводах, т. к. сечение кабелей управления можно уменьшить до 0,5 мм2. Однако придется приобрести второй аппарат защиты

Это менее распространенный вариант подключения. Он такой же, как предыдущий, но цепи управления и освещения имеют свои автоматы защиты на 6 и 10 А соответственно. Это облегчает выявление неисправностей.

Если возникает необходимость управлять несколькими группами освещения отдельным реле, то схема несколько видоизменяется.

Такой метод подключения удобно использовать, чтобы включать и выключать освещение целыми группами. Например, сразу погасить многоуровневую люстру или освещение всех рабочих мест в цеху

Еще одним вариантом использования импульсных реле является система с централизованным управлением.

Схема удобна тем, что можно выключить все освещение одной кнопкой, уходя из дома. А по возвращении, включить его таким же образом

В эту схему добавляются два выключателя для замыкания и размыкания цепи. Первая кнопка может только включить группу освещения. При этом фаза от выключателя «ВКЛ» придет на клеммы Y1 каждого реле и контакты 11-14 замкнутся.

Выключатель размыкания работает аналогично первому выключателю. Но коммутация осуществляется на клеммы Y2 каждого коммутатора и его контакты занимают положение размыкания цепи.

Классификация реле по способу включения

Первичные

Эти устройства включаются непосредственно в цепь элемента, для защиты которого они предназначены. Их преимущества – не требуются измерительные трансформаторы, источники оперативного тока, контрольные кабели.

Вторичные

Подключаются в цепь с использованием вторичных трансформаторов. Это наиболее распространенный вид реле. Их преимущества – изоляция от высокого напряжения, возможность расположить устройство в месте, удобном для обслуживания. Вторичные реле выпускаются стандартными. Они рассчитаны на ток 5 (1) А и напряжение 100 В и могут устанавливаться в любые электроцепи, независимо от их тока и напряжения.

Что такое электромагнитное реле, устройство, назначение

Электромагнитное реле — коммутирующее устройство, которое для работы использует электромагнитное поле. Состоит оно из электромагнитной катушки и подвижного якоря, подвижных и неподвижных контактов. Якорь и катушка закреплены на основании. Якорь подпружинен и расположен так, чтобы неподвижные контакты с неподвижными имели точки соприкосновения.

Устройство электромагнитного реле

Как работает электромагнитное реле? При подаче напряжения на обмотку в ней возникает электромагнитное поле. Закрепленный подвижно якорь притягивается к сердечнику катушки, контакты переключаются (смыкаются/размыкаются). В этом и состоит работа реле — перекидывать контакты. К ним подключена разная нагрузка и, в результате срабатывания, изменяется цепи, по которым протекает электрический ток.

При снятии питания электромагнитное поле исчезает, якорь под действием пружины возвращается в исходное состояние. Соответственно и схема возвращается в исходное состояние. По принципу действия очень похоже на работу обычного выключателя. С той лишь разницей, что кнопки нет и «управляются» контакты автоматически, а вместо лампочки может быть участок цепи или какое-то устройство.

Для чего нужно реле в электросхемах

На рисунке выше представлена простейшая схема с электромагнитным реле. Есть кнопка, при помощи которой подается питание на катушку. К контактам подключен исполнительный орган, например, электрическая лампа. При нажатии кнопки питание подается на катушку, якорь притягивается к сердечнику катушки, и давит на контакты. Они замыкаются, на лампочку поступает напряжение и она загорается. При снятии питания с катушки, пружина оттягивает якорь в исходное положение, цепь питания лампочки разрывается и она тухнет. Этот пример показывает, для чего и как используют электромагнитные реле.
