Датчик абсолютного давления дад на ланосе

Некоторые решения проблемы с конденсатом

Прежде чем менять неисправный датчик на заведомо рабочий, стоит хорошо просушить его от попавшего конденсата. Также в избавлении от влаги нуждается патрубок идущий к сенсору. Возможно, что после названых процедур агрегат продолжит корректно выполнять свою штатную работу.

Силикон

Одним из способов борьбы с проблемой конденсата автовладельцы называют силикон. Им полностью заполняется корпус устройства, что предотвращает последующее попадание влаги на его детали.

Сама процедура модификации ДАД достаточно проста: вскрывается корпус по месту склейки. Внутренности заполняются силиконовым строительным герметиком. Закрывающая крышка устанавливается на место, и вся конструкция сушится на батарее или теплом месте в течение суток.

Фильтр

Еще один метод позволяющий избежать попадание влаги внутрь детектора — размещение на патрубок давления бензинового фильтра между ним и самим ДАД. Вода будет собираться внутри и перестанет попадать в сенсор.

Изменение расположения

Одним из самых кардинальных способов можно назвать смену местоположения определяющего давление агрегата. Его перемещают на то место, где устройству во время работы «тепло» независимо от температуры внешней среды. Для этого зачастую изготавливается иной крепеж и удлиняется патрубок.

Двигатель с закрепленным датчиком вне штатного места:

Датчик абсолютного давления во впускном коллекторе

Для начала стоит отметить, что в большинстве случаев, обзывать этот датчик датчиком абсолютного давления не совсем корректно, так как его задача не только измерить абсолютное давление в коллекторе, но а также и атмосферное (барометрическое) давление вне коллектора. Поэтому его с таким же успехом можно назвать и датчиком барометрического давления.

Для чего это необходимо?

Дело в том, что в разных местах нашей планеты атмосферное давление не одинаково. Да и в одном и том же месте давление с течением времени изменяется.

А при разном давлении изменяется и плотность воздуха, что приводит и к изменению массы воздуха на один и тот же объем. А это уже совершенно различные условия работы двигателя, и эту ситуацию блок управления двигателем должен учитывать, чтобы корректно управлять всё тем же двигателем.

При включении зажигания ЭБУ первым делом оценивает барометрическое давление. Так как пока двигатель не запущен, то давление в коллекторе равняется атмосферному. Именно этот момент позволяет избежать установки дополнительного датчика давления, который бы измерял барометрическое давление.

Ещё раз повторюсь — величина барометрического давления является очень важным измерением для нормальной работы системы управления двигателем!

Именно поэтому в мануалах по эксплуатации автомобиля указывается требование — при движении в горной местности или, наоборот, когда Вы едите с возвышенности, допустим, к морю, то необходимо периодически останавливать двигатель, чтобы ЭБУ определил новые значения барометрического давления.

Но кто из водителей будет останавливать двигатель, только из-за того, что так написано в книжке по эксплуатации? Да и кто, вообще, их читает?

Поэтому в ЭБУ закладывают алгоритмы перепроверки барометрического давления, которые работают и без остановки двигателя. Обычно это происходит при большой нагрузке на двигатель и при почти максимально открытой дроссельной заслонке.

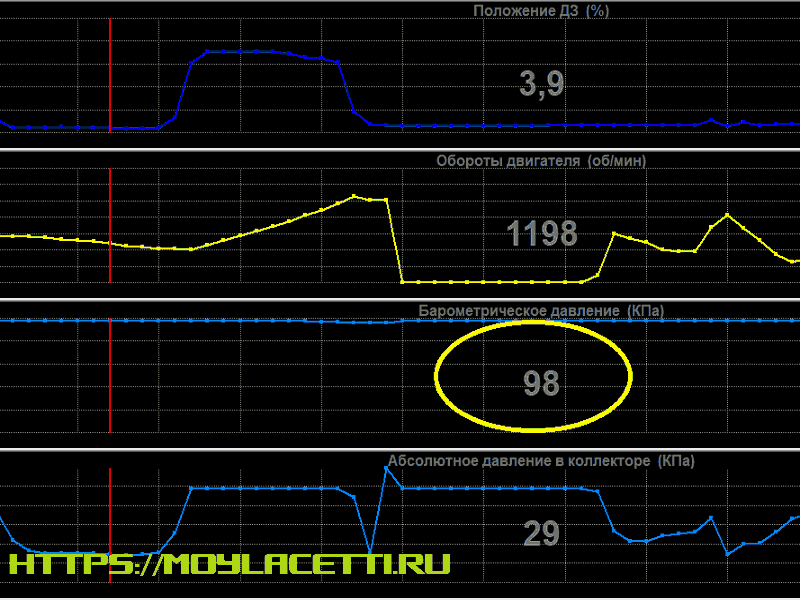

Вот давайте посмотрим на приведенные графики. До резкого и полного нажатия педали газа, барометрическое давление составляет 98 кПа

Далее мы резко нажимаем педаль газа до упора и блок управления делает перезамеры барометрического давления. Оно теперь составляет 97 кПа

К чему это всё я описывал?

А чтобы подвести к первому заблуждению об этом датчике.

Большинство при проверке датчика абсолютного давления обращает внимание только на давление в коллекторе! Оно и понятно — датчик же абсолютного давления, значит и проверять необходимо абсолютное давление. Логика, в принципе, понятна, но имея уже какой-никакой опыт, я могу утверждать на основании своей личной статистики, что в подавляющем числе случаев неисправностей датчика абсолютного давления, проблемы вылезают как раз в некорректном измерении барометрического давления

Хотя абсолютное давление в этот момент не вызывает вопросов.

У меня таких проблемных графиков много и все я их выкладывать не буду, конечно. Но для примера парочку покажу. Вот барометрическое давление 112 кПа. Встречал показания и 115 кПа. Хотя максимальное давление на планете было официально зарегистрировано, по-моему, 108 кПа.

Поэтому датчик явно и нагло врет

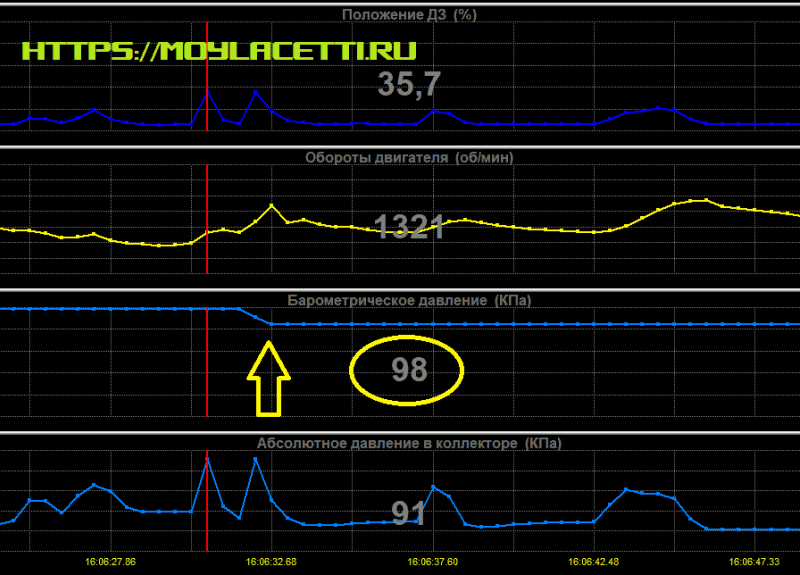

Вот другой пример. Автомобиль едет по обычной дороге и показания барометрического давления составляют 98 кПа.

Но спустя пару секунд, давление падает до 84 кПа

Давление упало на 14 кПа! Такое может быть в реальности?

Конечно же нет. Датчик явно дает неверные показания. Хотя к абсолютному давлению в коллекторе претензий нет.

В общем, вывод первый — датчик абсолютного давления служит не только для измерения абсолютного давления, но и для измерения барометрического давления. Причём довольно часто проблемы проявляются именно в замерах барометрического давления, что приводит к проблемам в работе и пуске двигателя.

Второй вывод — датчик абсолютного давления измеряет давление в коллекторе! Если на последнем графике абсолютное давление составляет 28 кПа, то это и есть давление 28 кПа, но никак ни разрежение и, уж тем более, не вакуум, как часто можно встретить это описание в интернете. Это давление!

Ну теперь плавно перейдём к третьему и самому главному выводу. Для чего нужен датчик абсолютного давления и от чего зависят его показания.

Неисправности устройства

Основным признаком неисправности ДАД становиться перерасход топлива. В результате неисправности аппарата в ЭБУ поступают неверные сведения о давлении, которое на деле ниже заявленного. В результате в цилиндры двигателя поступает богатая смесь.

Резко проседает динамика движка, не меняющаяся при прогреве. В выхлопе ощущается сильный запах топлива. Цвет выхлопа даже в жаркое время года остается белым. Холостой режим движка долгое время не снижает обороты. Машина двигается рывками при переключении передач. Множество посторонних звуков сопровождающих работу движка.

К поиску неисправностей прибора как обычно стоит приступать с проверки электронной цепи транспортного средства. Плохое соединение, грязные или обугленные контакты, всё это может привести к видимости неисправности прибора.

Выход из строя находящегося в корпусе ДАД датчика температуры также влияет на общую работу аппарата. Необходимо проверить вакуумный шланг на предмет повреждений и разгерметизации. Удостовериться в отсутствии иных неисправностей и поломок внутри прибора.

Ремонту прибор не подлежит, поэтому в случае неисправности сразу же подвергается полной замене. Исключение составляет чистка контактов. Исходя из этого, осуществляется и его диагностика. Проще всего по понятным причинам установить новый датчик и проверить работу. Если всё нормально, то старый аппарат можно выбросить.

Существует и более точная диагностика неисправности. Для этого необходимо вооружится соответствующими инструментами, такими как вольтметр, вакуумный манометр и насос, а также тахометр. Однако на деле выявление конкретной проблемы никак конечному пользователю не поможет и нужно сразу задумываться о замене после проверки проводки.

Замена измерителя на новый происходит без проблем. Снимается гибкий шланг, жгут проводов и отвинчиваются крепежи. После чего старое устройство снимается, а на его место устанавливается новое, с повторением всей процедуры обратной снятию.

Рекомендуем купить

Типовые неисправности датчика абсолютного давления во впускном коллекторе.

В зависимости от устройства системы управления двигателем (наличие или отсутствие датчика расхода воздуха), неполадки в работе датчика могут привести как к переключению блока управления на аварийный режим работы, так и вовсе к невозможности запуска и работы двигателя. Применяемые в современных системах управления двигателем датчики давления обладают очень высокой надёжностью. В большинстве случаев, причиной неправильной работы датчика абсолютного давления во впускном коллекторе является неисправность соединения входного штуцера датчика с внутренним объёмом впускного коллектора. Часто соединяющий гибкий трубопровод разрывается, реже «закоксовывается» (либо сам трубопровод, либо штуцер во впускном коллекторе). Поэтому, при проведении проверки датчика абсолютного давления во впускном коллекторе, необходимо обязательно проверить исправность трубопровода. Необходимость замены датчика иногда возникает по причине неисправности датчика температуры воздуха, который может быть конструктивно объединён с датчиком абсолютного давления во впускном коллекторе. Тем не менее, встречаются и случаи выхода из строя самого датчика абсолютного давления. При необходимости, можно провести проверку датчика. Для этого необходимо обеспечить подвод к штуцеру датчика различных значений давления / разрежения в допустимых для данного датчика пределах (путём запуска двигателя, если это возможно, или другими вспомогательными средствами), контролируя при этом выходной сигнал датчика.

Осциллограмма выходного напряжения исправного датчика абсолютного давления впускном коллекторе. Пуск двигателя и работа на холостом ходу без нагрузки.

Выходное напряжение датчика изменяется пропорционально величине давления во впускном коллекторе. В данном случае, с увеличением разрежения во впускном коллекторе, выходное напряжение датчика уменьшается.<> Характеристика датчика абсолютного давления во впускном коллекторе производства FORD имеет следующую зависимость: -при включенном зажигании и остановленном двигателе (разрежение во впускном коллекторе при этом отсутствует) частота выходного напряжения датчика составляет около 160 Hz; -при работе прогретого до рабочей температуры двигателя на холостом ходу без нагрузки (величина разрежения во впускном коллекторе составляет ~0,65 Bar), частота выходного напряжения датчика составляет около 105 Hz; -при увеличенной до 3-х тысяч оборотов в минуту частоте вращения коленчатого вала двигателя на холостом ходу (величина разрежения во впускном коллекторе составляет ~0,7 Bar), частота выходного напряжения датчика составляет около 100 Hz.

Осциллограмма выходного напряжения исправного датчика абсолютного давления во впускном коллекторе производства FORD. Зажигание включено, двигатель остановлен.

Как проверить датчик абсолютного давления мультиметром

Проверка ДАД мультиметром состоит из нескольких частей:

• проверка сопротивления проводов от блока управления до датчика
• проверка напряжений на датчике
• проверка напряжения на датчике в режиме холостого хода

В первую очередь необходимо прозвонить три провода от ДАД к ЭБУ. В 80% случаев именно на этом этапе обнаруживается проблема.

Фото  процесса я не делал, так как всё снял на видео, в котором можно это всё посмотреть.

Опишу просто суть проверки.

Отключаем отрицательный вывод аккумуляторной батареи.

Далее необходимо снять колодку с ДАД и с ЭБУ. Как это сделать, можно посмотреть в видео, либо в статье проблема трёх масс Лачетти

От колодки ЭБУ к колодке ДАД идут три провода, которые нам необходимо проверить:

• 1 — масса (А)
• 2 — сигнальный (В)
• 3 — питание +5 В (С)

Для проверки проводки ДАД необходимо выставить омметр в режим измерения сопротивления до 200 Ом и подключить щупы в таком порядке:

• к 1-му контакту колодки ДАД и к 13-му контакту колодки ЭБУ
• ко 2-му контакту колодки ДАД и к 75-му контакту колодки ЭБУ
• к 3-му контакту ДАД и к 50-му контакту колодки ЭБУ

Во всех этих случаях сопротивление должно быть минимальным, а при дёргании жгута проводки руками — сопротивление не должно изменяться. Если значения показаний изменяются, то это значит, что в проводке присутствует не надёжный контакт и необходимо разделать жгут проводов и найти проблемное место.

Если на этом этапе проблема не обнаружена, тогда необходимо замерить напряжения на датчике.

Для этого подключаем обратно колодку ЭБУ, колодку ДАД и вывод АКБ.

Включаем зажигание, но двигатель не запускаем.

Переводим мультиметр в режим измерения постоянного напряжения до 20 В.

Подключаем «минусовой» щуп мультиметра к первому контакту датчика абсолютного давления, а «плюсовой» щуп к третьему контакту. Если щупы не влазят в разъём, то можно воспользоваться обычными канцелярскими скрепками, вставив их в разъём, а к ним подключить наши щупы.

Вольтметр должен показывать напряжение примерно 4,9 В. Это значит, что питание на датчик приходит.

Затем подключаем «плюсовой» щуп ко второму контакту, а второй щуп оставляем в первом.

Напряжение должно составлять примерно 3.5 — 4 В, если Вы находитесь не в горах

Запускаем двигатель. На прогретом двигателе в режиме холостого хода и с выключенными потребителями (кондиционер, подогрев заднего стекла, фары и т.п.) напряжение должно быть примерно около 1 В. При открытии дроссельной заслонки, напряжение должно повышаться, а затем понижаться.

Также необходимо проверить трубку от датчика к впускному коллектору на забитость и наличие конденсата. А сам штуцер на коллекторе проверить на забитость маслом из системы вентиляции картера

Если трубка продувается, проводка целая, питание приходит, а ДАД работает не корректно, либо, вообще, не работает, то скорее всего ему пора на свалку.

Реакцию датчика можно проверить ещё одним способом. Для этого включаем зажигание, подключаем вольтметр к первому и второму контакту ДАД, отключаем трубку датчика от коллектора и подключаем к ней медицинский шприц. При движении поршня шприца, датчик должен на это реагировать, что можно увидеть по изменяющемуся напряжению на мультиметре.

Вот это и все простые манипуляции, которые помогут проверить ДАД и выявить проблемы в его проводке.

Вот видео, как проверить ДАД

Предыдущий параметр диагностики автомобиля — Положение дроссельной заслонки

Вернуться на главную рубрики Диагностика автомобиля

Всем Мира и ровных дорог!

По теме:

17+

Ремонт и очистка датчика абсолютного давления

Стоимость рассматриваемого устройства вызывающая, что обусловлено его конструктивными особенностями. Сразу стоит отметить тот факт, что ДАД не предназначен для ремонта, поэтому в случае его неисправности, следует произвести замену. Однако в устройстве возникают незначительные поломки, которые вполне реально устранить своими руками.

Принимая решение о самостоятельном ремонте ДАДа, нужно отдавать себе отчет, что в случае неправильности действий, из строя может выйти ЭБУ. Если принято решение разобрать и отремонтировать датчик абсолютного давления на Ланосе, то делать это необходимо в следующем порядке:

1. Разобрать устройство, воспользовавшись ножом
2. Оценить состояние внутренних элементов. Наличие окислов недопустимо, и они могут быть причиной неработоспособности устройства. Окислы необходимо очистить, а слабые контакты перепаять
3. Чтобы исключить повторное возникновение окислов и загрязнений, внутреннее заполнение устройства следует залить специальным силиконовым герметиком
4. Устанавливать элемент на автомобиль после использования герметика можно только через 24 часа
5. После установки на автомобиль, понадобится выполнить проверку, и убедиться, что ремонт помог устранить неисправность мап-сенсора

На этом ремонт датчика абсолютного давления завершен, и остается проверить его в действии после запуска двигателя. Зная конструкцию, принцип работы и назначение ДАДа на Ланосе, не составит большого труда заменить его, тем самым снизив расход топлива и восстановив работоспособность двигателя.

В завершении надо отметить, что если вы владелец автомобилей Сенс и Шанс 1,3 и 1,4, то данная информация является не уместной. На Сенсах и Шансах 1,3 и 1,4 устанавливаются датчики, которые оценивают не только абсолютное давление, но и температуру воздуха. На Ланосе за температуру всасываемого воздуха отвечает датчик ДТВ на впускном патрубке. На Сенсах и Шансах 1,3 и 1,4 литра такого устройства нет, поэтому используется ДАД, оценивающий давление и температуру всасываемого воздуха. Место расположения этого устройства и принцип проверки на Сенсе и Шансе соответственно отличается. Автомобиль марки Шанс 1,5 литра с двигателем A15SMS на 86 л.с. имеет аналогичный ДАД с Ланосом.

Что делать в экстренной ситуации

Бывают случаи, когда проблема с чувствительным элементом возникает в дороге, далеко от ремонтной мастерской или гаража. Для продолжения движения достаточно открыть капот двигателя, найти сенсор и вытянуть из его разъемов весь шлейф проводов. Процедура выполняется при выключенном зажигании и бортовом питании. После восстановления энергоснабжения, ЭБУ переключится в аварийный режим работы, определив неисправность агрегата, о чем станет сигнализировать включившийся индикатор «Check Engine». Тем не менее, впрыск топлива продолжит действовать, что даст возможность без проблем добраться до места проведения ремонтных мероприятий.

Замена неисправного датчика абсолютного давления ДАД

Если после диагностики выясняется, что ДАД на Ланосе неисправен, значит его необходимо заменить. Процедура замены не трудная, и занимает минимум времени. Перед заменой понадобится купить новый ДАД. Инструкция по замене имеет следующий вид:

1. Где находится устройство на автомобиле Ланос, уже упоминалось в материале выше. Перед проведением работ вовсе не обязательно снимать минусовую клемму с аккумулятора, так как вероятность создания короткого замыкания исключена
2. Первым делом нужно от датчика отсоединить фишку с проводами
3. Далее отсоединяется вакуумный шланг на самом элементе
4. Используя два гаечных ключа на «10», следует выкрутить гайки крепления
5. Извлекать болты из посадочных мест не нужно, так как после вывинчивания гаек, мап-сенсор может быть демонтирован
6. Если возникают трудности с вывинчиванием двух гаек, чтобы снять ДАД, тогда можно вывинтить один болт крепления кронштейна. Он находится в нижней части в области подключения фишки с проводами
7. Вместо неисправного устройства, необходимо установить новый ДАД, и выполнить его подключение в порядке обратном снятию

Процесс замены ДАД на Ланосе 1,5 не трудный, и после проведения таких действий, можно обнаружить исчезновение дефектов работы двигателя, которые возникали с неисправным элементом.

Датчик температуры, влажности и атмосферного давления BME280

Я посмотрел описания и обзоры этого датчика и понял что это отличная идея. Датчик представляет из себя интегрированный комплекс датчиков позволяющий измерять температуру и влажность воздуха, а так же текущее атмосферное давление. Характеристики датчика вполне достойны для применения в бытовых условиях. В первую очередь он довольно маленький, что позволяет легко закрепить его вне прибора, что бы на него не влиял разогрев остальных элементов. Датчик питается напряжением 3,3 вольта, что меня устроило. Большинство датчиков и контроллер в моем приборе питаются именно этим напряжением. Точность показаний заявленных производителем: Температура — 0,5°C Влажность — 3 %RH Давление — 1.0 hPa

Датчик имеет интерфейс подключения I2C, что в моем случае меня очень порадовало. Дело в том что свободных ног, GPIO у контроллера в моем приборе не осталось. Но этот интерфейс позволяет подключить несколько разных датчиков на одни и те же контакты, различая их по адресам на шине. Шина I2C в моем приборе уже используется для доступа к модулю часов DS3231. И я просто подключил новый датчик прямо к контактам модуля часов.

В результате этого не потребовалось изменения основной платы прибора. И те приборы которые были сделаны по старой схеме могут быть легко модернизированы до нового варианта. Достаточно припаять на шлейфе новый датчик и перепрошить контроллер.

В прошивке я добавил модуль обработки данных полученных с нового датчика BME280 и изменил модуль вывода информации на дисплей. Теперь каждые 15 секунд информация об уровне пыли заменяется на информацию полученную с нового датчика. Температуру, влажность, атмосферное давление.

Сам датчик BME280 я вынес за пределы корпуса прибора и разместил на задней панели.

На картинке это маленький радиатор в верхнем левом углу. Для работы остальных датчиков используется вентилятор, который не спеша продувает корпус.

Вот такой получился окончательный результат:

Для тех кто заинтересовался конструкцией прибора может пройти по ссылкам:

Электрическая схема прибора

Монтажная схема

→ Тут можно взять новую прошивку → Тут Архив с файлами скриптов → Тут инструкция о том как самостоятельно собрать подобный прибор

Инструкцию о том как прошивать контроллер

Описание первого варианта прибора

Чё на!?

Как устранить ошибку P0120?

Датчик и его проводка

Начните с визуального осмотра датчика и его проводки. Убедитесь, что разъем вставлен в розетку и не имеет следов коррозии. Проверьте, нет ли обрыва проводов.

Проверьте корпус дроссельной заслонки

Проверьте корпус дроссельной заслонки на предмет заедания и следов загрязнения. Если корпус дроссельной заслонки заметно загрязнен, снимите его и очистите с помощью очистителя дроссельной заслонки (карбюратора). Его легко найти в любом магазине автозапчастей.

После того, как вы почистили дроссель, установите его на место и сотрите коды. Если они не вернутся, проблема решена.

Проверить датчик

Если визуальный осмотр не выявил ничего очевидного, пора переходить к тестированию датчика.

Мультиметром

Это легко сделать с помощью цифрового мультиметра в режиме измерения напряжения (DC).

По электрической схеме определите, какой провод является сигнальным. Подключите один измерительный провод мультиметра к сигнальному проводу датчика, а второй — к массе.

Медленно открывайте дроссельную заслонку. Вы должны увидеть, как напряжение плавно увеличивается при открытии заслонки. Как правило, датчик должен показывать около 4,5 В при полностью открытой дроссельной заслонке и 0,45 В — в положении холостого хода.

Сканером

Вы также можете проверить ДПДЗ с помощью диагностического сканера или адаптера ELM327 с программой Torque. Подключите диагностический прибор и найдите напряжение или положение ДПДЗ.

Медленно нажмите на педаль газа. Вы должны увидеть увеличение значения показаний ДПДЗ. Отсутствие изменений означает, что сигнал с датчика не поступает. Более 5% на холостом ходу или менее 90% при полностью нажатой педали также указывает на потенциальную проблему с датчиком.

К сожалению, большинство диагностических инструментов и мультиметров не имеют достаточно быстрой частоты обновления, чтобы уловить кратковременный сбой в работе ДПДЗ.

Вот почему лучший способ проверить датчик — использовать осциллограф. С осциллографом вы можете просматривать сигнал напряжения в виде волны. Это позволяет обнаружить любые мимолетные проблемы.

Осциллограмма неисправного ДПДЗ

Проверить проводку ДПДЗ

Если датчик положения дроссельной заслонки / педали газа работает нормально, но код P0120 по-прежнему горит, вам необходимо проверить цепь датчика.

Во-первых, отключите разъем ДПДЗ и проверьте наличие питания и заземления. Сделать это можно с помощью цифрового мультиметра.

По электрической схеме определите какой контакт разъема является питанием, а какой — землей. Затем установите мультиметр на измерение напряжения (DC).

Прикоснувшись черным проводом мультиметра к массе, а другим к питанию на разъёме, вы должны увидеть показание, близкое к напряжению батареи. В противном случае у вас проблема с питанием датчика. Вам нужно будет проследить проводку по электрической схеме, чтобы найти неисправность цепи.

Чтобы проверить заземление цепи, подключите красный провод мультиметра к положительной клемме аккумулятора, а черный провод — к заземлению на разъёме. И снова вы должны увидеть значение около 12 вольт. В противном случае вам нужно будет проследить проводку по схеме, чтобы найти неисправность.

Если до этого момента всё в порядке, то нужно проверить сигнальный провод от ДПДЗ до ЭБУ. Используя мультиметр, настроенный на сопротивление, подключите один провод прибора к разъему ДПДЗ, а другой — к входному контакту ДПДЗ на ЭБУ.

Это проверяет целостность цепи между датчиком и блоком управления. Если ваш прибор показывает большое сопротивление или бесконечность (OL), значит где-то в цепи есть обрыв, который нужно отремонтировать. Если нет, вероятно, проблема в ЭБУ, и его следует заменить. Однако ЭБУ редко выходят из строя, поэтому проверьте всё дважды, прежде чем заниматься контроллером.

Предыдущая запись Ошибка P0089 — неисправность регулятора давления топлива 1
Следующая запись Ошибка P0322 — датчик оборотов двигателя, слабый сигнал

Неисправность датчика: что указывает на поломку

Корректное функционирование прибора оказывает влияние на управление автомобилем и комфортную езду. Признаками неисправности датчика становится такая симптоматика, как:

• увеличение потребляемого горючего. Некорректные данные о давлении, поступающие на электронный блок управления, заставляют подавать более насыщенную топливную смесь, что влияет на расход топлива;
• в жаркий сезон выхлопы белесые;
• ухудшается динамика силового агрегата, прогрев никак не улучшает ситуацию;
• выхлоп ощутимо пахнет бензином;
• обороты на холостом ходу не снижаются значительное время;
• возникают шумы, двигатель гудит;
• переключение скоростей сопровождается рывками.

Подобные неприятные явления чаще всего указывают на неисправности датчика. В этом случае нужна диагностика.

Проверка исправности МАП-сенсора

Перед тем, как прибегнуть к проверочным действиям, надо отметить, что датчики бывают аналогового и цифрового типа. На автомобили Ланос устанавливаются цифровые датчики. Цифровые устройства отличаются от аналоговых наличием микросхемы, где осуществляется преобразование сигнала. Чтобы проверить исправность ДАД на Ланосе, понадобится подготовить первоначально следующие детали:

• Мультиметр
• Медицинский шприц

Процедура диагностики выглядит следующим образом:

1. Первоначально необходимо проверить величину напряжения на клеммах датчика. Для этого используется мультиметр, который устанавливается в режим измерения постоянного напряжения до 20В
2. Черный щуп прибора подключается к массе автомобиля (можно на минусовую клемму аккумулятора), а красный щуп нужно подсоединить к фишке центрального провода салатового цвета (если щуп не вмещается в тыльную части фишки, тогда используем скрепку или булавку). Этим проводом элемент соединен с ЭБУ, и происходит изменение напряжения в зависимости от давления
3. Включить зажигание авто, и снять показания. При включении зажигания проверяемый элемент измеряет атмосферное давление путем его сравнения с вакуумом. Напряжение на приборе при включенном зажигании должно составлять от 4,5 до 4,9В
4. Пониженное напряжение свидетельствует о неисправности датчика или шланга, соединяющего элемент с впускным коллектором. Шланг необходимо проверить на целостность, и при необходимости заменить

Если выходное напряжение ДАДа составляет 4,5-4,9В, значит переходим к дальнейшей проверке. Для этого необходимо отсоединить шланг от коллектора, и присоединить к нему шприц. При помощи шприца создается разряжение в датчике, и контролируются по прибору изменения напряжения. При возникновении разрежения (когда давление относительно атмосферного уменьшается), будет падать напряжение. Если этого не происходит, значит ДАД неисправен, и требуется его замена. Величина падения напряжения достигает 0,3-0,5В.

https://youtube.com/watch?v=7uFHW8i24SI%3F

Это интересно! Для проверки не обязательно использовать шприц. Чтобы быстро проверить исправность датчика, понадобится завести мотор, и проследить за изменением напряжения на мультиметре. Снижение напряжения говорит об исправности элемента.

Масляный датчик: как устроен и работает

Начнем с того, что уровень масла всегда должен быть не выше и не ниже нормы

Также важно убедиться, чтобы само масло было в нормальном состоянии, подходило для двигателя по вязкости и другим характеристикам. Давление  масла тоже должно быть в пределах нормы

Только в этом случае силовой агрегат получает возможность достаточно долго работать с минимальным износом и потерями на трение. Однако если по каким-либо причинам  работа масляной системы нарушается, это может привести к быстрому выходу двигателя из строя.

В отдельных случаях мотор может заклинить, что весьма опасно, если машина находится в движении. Чтобы своевременно предупредить водителя о том, что давление масла упало, устанавливается специальный датчик.

При этом бывает и так, что с системой смазки и двигателем все в порядке, однако датчик сигнализирует о том, что с давлением проблемы.  Другими словами, на панели горит лампочка давления масла. Так или иначе, чтобы точно определить причину, нужно знать, как выполняется проверка и замена датчика давления масла.

Итак, на тех или иных ДВС указанный датчик стоит в разных местах. Например, на ВАЗ-2112 с 16-клапанным мотором датчик давления масла   расположен с левой стороны двигателя на торце корпуса возле подшипников распредвала. Чтобы точно определить место установки и где находится датчик давления масла, нужно изучить мануал конкретного авто.

Идем далее. Что касается видов датчиков, можно выделить:

• электронный датчик давления масла;
• механический датчик давления масла;

Первый вариант часто называется аварийным, так как он работает по принципу «есть давление» или «нет давления». При этом точных данных устройство не дает.

Как правило, основной его задачей является только информирование о том, что в двигателе давление масла упало до критической отметки и мотор нужно срочно глушить.

Само собой, минусом такого датчика является то, что зачастую даже если водитель успевает быстро заметить загорание лампочки и заглушить двигатель, без последствий для ДВС это не обходится.

В свою очередь, механический датчик достаточно точно определяет давление масла. Благодаря этому по стрелочной шкале можно понять, какое давление масла в двигателе, как оно изменяется, когда мотор начал работать в условиях масляного голодания и т.д.

Также добавим, что некоторые авто имеют сразу два датчика, то есть решения обоих типов. Это позволяет точно определить давление масла, а также вовремя среагировать на сигнал, который посылает датчик аварийного давления масла, если давление критически низкое.

Если рассматривать принцип работы датчика масла, тогда электронный аналог намного проще, чем механический. С одной стороны, это означает более высокую надежность, хотя с другой именно такое решение не способно отобразить точные данные по давлению.

Конструктивно электронный датчик масла включает в себя:

1. корпус;
2. мембрану;
3. контакты;
4. толкатель.

Указанный датчик подключен к электрической цепи,  куда также интегрирована лампочка-индикатор аварийного давления. Когда мотор заглушен, мембрана выпрямлена и толкатель задвинут, а контакты замкнуты. Если в это время подать питание на датчик, лампочка аварийного давления масла загорится, что обычно водители наблюдают во время пуска двигателя.

После того, как мотор начал работать и маслонасос создал нужное давление, указанное давление масла продавливает мембрану, которая контактирует с толкателем. Толкатель попросту размыкает контакты, лампочка масла на панели приборов гаснет. Если же давление неожиданно упадет ниже допустимого, контакты замкнутся и загорится аварийный индикатор. То же самое произойдет, если неисправен датчик.

Механический датчик давления масла сложнее, в его устройстве можно выделить: корпус, мембрану, толкатель, ползунок, а также нихромовую обмотку и дополнительные элементы.

Работает такой датчик подобно электронному, то есть масло давит на мембрану, которая двигает толкатель. Далее от толкателя усилие передается на механизм, меняющий сопротивление. Благодаря такой работе данные по давлению поступают на стрелочный указатель на панели приборов.

При этом показания более точные, а сами данные будут отличаться в зависимости от того, в каком положении находится ползунок на пластине с нихромовой обмоткой. В результате водитель может не только заметить критическое снижение давления, но и вовремя обнаружить, что мотор работает в условиях масляного голодания или сниженного давления смазки.

Датчик температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости на самом деле является полупроводниковым термистором. Чем ниже температура охлаждающей жидкости, тем больше сопротивление. С другой стороны, чем меньше сопротивление, тем горячее антифриз и, соответственно, сам двигатель.

Какую функцию выполняет датчик: используется для определения температуры охлаждающей жидкости в двигателе. Электронный блок управления двигателем корректирует время впрыска топлива и зажигания в соответствии с сигналом, поступающим от температуры охлаждающей жидкости. В случае превышения температуры охлаждающей жидкости электронная система предупреждает водителя об опасности перегрева двигателя. В том числе благодаря датчику компьютер включает вентилятор охлаждения, когда температура охлаждающей жидкости начинает расти больше рабочей температуры двигателя.

Признаки неисправности: когда датчик температуры охлаждающей жидкости выходит из строя (обычно плохой контакт, короткое замыкание, разомкнутая цепь, но в большинстве случаев плохой контакт), на приборной панели, как правило, появляется индикатор неисправности двигателя «Check engine». Датчик температуры охлаждающей жидкости на приборной панели всегда показывает максимум 120 градусов Цельсия. При этом мощность и тяга двигателя существенно падают, поскольку блок управления двигателем должен включить аварийную программу (есть не во всех моделях автомобилей). При сканировании ошибок с помощью диагностического сканера в электронной системе считается код неисправности P003D. Также, если датчик температуры выходит из строя, автомобиль может испытывать трудности с запуском в холодном состоянии. Кроме того, может наблюдаться ненормальный расход топлива.
