Датчик давления масла: принцип работы и место нахождения

Где находится, проверка, замена датчиков давления

Расположение датчиков давления на двигателе может быть самым разным, но он врезается в масляные каналы системы смазки. Некоторые производители устанавливают их на головке блока, другие в место установки на блоке цилиндров, возле масляного фильтра. Первый вариант  используется для аварийных элементов, второй – для измерительных.

Обнаружить  датчики несложно, поскольку они вкручиваются в тело ГБЦ или блока и к нему подходит один провод.

Несмотря на простоту конструкции, датчики выходят из строя. Кстати, при обнаружении проблем в работе системы смазки при помощи сигнальной лампы чаще неисправность связана с датчиком, а не деталями самой системы.

Видео: Ремонт датчика давления ВАЗ 2107

Проверить аварийный элемент несложно, и для этого потребуется только мультиметр, установленный в режим омметра и насос. Проверка делается просто – подсоединяем штуцер датчика к насосу, «плюсовой» щуп мультиметра к выводу на датчике, а «минусовой» бросаем на корпус. При этом измерительный прибор показывает определенное значение сопротивления. Далее делаем один интенсивный качок насосом и следим за показанием омметра. При качке создается давление, которое приводит к разрыву цепи и сопротивление в этом случае – бесконечное.

Проверка измерительного элемента сложнее, поскольку нужно знать, каков диапазон измерений и  какое сопротивление создаёт датчик при том или ином давлении. Если эта информация имеется, то в дальнейшем технология проверки схожа с предыдущей.

То есть, насосом создаем требуемые значения давлений и замеряем сопротивления. При обнаружении сильных отклонений  элемент считается неисправным.

Оба вида датчиков  неразборные, поэтому не ремонтируются. Если они неисправны, то делается замена.

Выполнить замену несложно. Подбираем соответствующий по размеру ключ, снимаем клемму с аккумулятора, чтобы обесточить сеть, отсоединяем провод и выкручиваем деталь. На его место  вкручиваем новый (аналогичный или с идентичными параметрами) и подсоединяем к нему проводку.

Когда и для чего меняют датчик масла

Смазка в двигателе нужна для нормальной работы деталей и взаимодействия между собой. Оно не позволяет возникать сухому трению, которое приводит к выходу из строя элементов мотора, покрывает детали защитной пленкой. Такая защита предотвращает коррозию, влияние химических веществ. Данные о давлении масла передает датчик давления.

Недостаточная его величина приведет к быстрому износу деталей, продукты отработки не будут вымываться из каналов. Это также уменьшит срок службы двигателя. К некоторым узлам при низком давлении прекращается подача масла. Особенно важна работа распределительного механизма, который находится в головке блока цилиндров.

Избыточное давление тоже отрицательно влияет на работу силового агрегата. Могут выйти из строя резиновые уплотнения, прокладки. Иногда в систему смазки устанавливают два датчика – для контроля низкого и высокого давления.

Существуют два вида датчиков давления:

1. Аварийные – подают сигнал о критическом снижении давления.
2. Измерительные. Это более сложные устройства, которые выдают информацию водителю о конкретных значениях давления.

Сегодня на современных автомобилях устанавливают электронные типы таких устройств, который могут выполнять задачу измерительного и аварийного устройства.

Существует несколько причин замены:

1. Выход из строя.
2. Из-под корпуса сочится масло.
3. Снятие для проверки давления в системе. Контроль проводится с помощью манометра, который вкручивается в гнездо штатного датчика.

Подача сигнала происходит визуальным или звуковым способом. В салоне слышен резкий звук, а на приборах загорается красная лампочка с изображением масленки. На некоторых автомобилях на приборной панели установлен стрелочный индикатор, который отображает текущее давление масла.

Водитель должен знать признаки выхода из строя датчика давления, когда его нужно менять:

1. При разгоне машина теряет мощность.
2. При движении на небольшой скорости возникают резкие толчки.
3. Нестабильная работа замка зажигания.
4. Автомобиль не заводится.

В таких случаях нужно срочно провести диагностику и при необходимости заменить деталь.

Обзор ДДМ

Указатель давления масла является неотъемлемым элементом любого современного мотора. Для начала предлагаем разобраться в том, какие существуют виды, а также каков принцип работы устройства.

Виды

На сегодняшний день автомобильные ДДМ могут быть двух видов:

1. Электронный указатель давления масла, который также часто называется аварийным. Это устройство может функционировать в нескольких режимах — либо режим «да», либо «нет». По сути, датчик аварийного давления масла не позволяет выдавать точные показатели о функционировании системы. Такое устройство может только сообщить водителю о том, что в силовом агрегате полностью пропало давление рабочей жидкости. Устройство, которое стоит в моторе, предупреждает автомобилиста благодаря контрольной лампе — если она загорелась на панели приборов, то этот элемент схемы необходимо поменять либо проверить работоспособность системы.
2. Механический указатель давления масла. Такое устройство, в отличие от электронного аналога, при подключении позволяет точно определить уровень давления жидкости. Оповещение водителя осуществляется с помощью контрольной лампы, а также шкалы, которая стоит на приборной панели.

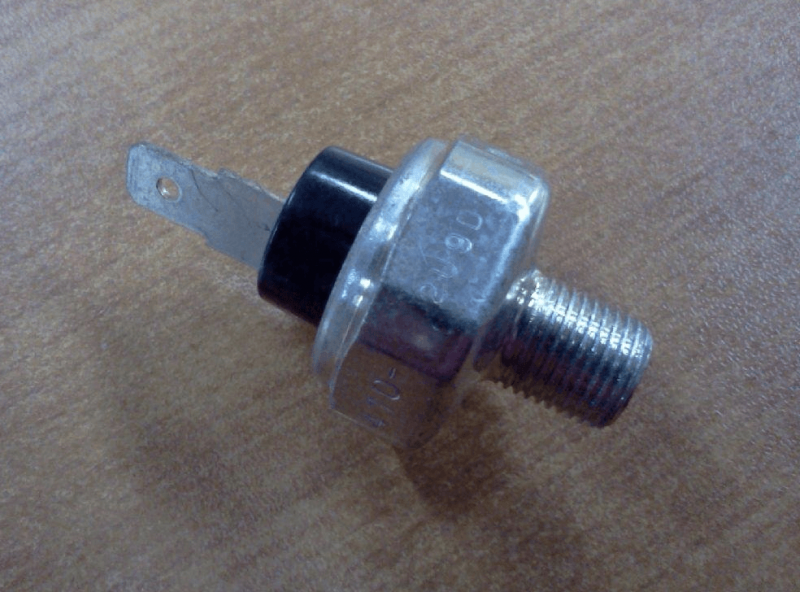

Механический датчик в демонтированном виде

В зависимости от транспортного средства, может применяться сразу два вида регуляторов. Благодаря этому у водителя есть возможность контроля точного уровня параметра в системе, а также немедленного реагирования в случае появления проблемы.

Принцип работы электронного и механического датчиков давления масла

Принцип работы датчика давления масла зависит от его типа, поэтому рассмотрим каждый процесс по отдельности. К примеру, выносной электронный ДДМ по своей конструкции более простой, в отличие от механического, соответственно, вероятность того, что цифровой регулятор выйдет из строя, очень низка. Основным предназначением цифрового ДДМ является проверка давления, а также передача на контрольный щиток, расположенный в салоне авто информации о том, что давление пропало.

По своей конструкции, цифровой ДДМ, который находится в двигателе, состоит из таких компонентов:

• корпус;
• мембрана;
• контакты;
• а также устройство толкателя.

Электронный регулятор в снятом виде

Цифровой датчик давления масла должен быть подключен к бортовой сети авто. В частности, речь идет об участке цепи, где также находится аварийный индикатор. Когда цифровой ДДМ не работает, то есть двигатель отключен, его мембрана выпрямлена, устройство толкателя задвинуто в исходную позицию, а сами контакты замкнуты. Если в таком состоянии вы решите осуществить подключение цифрового ДДМ, то расположенный на участке цепи индикатор аварийного давления начнет функционировать — он горит, мигает и моргает.

Соответственно, когда мотор начинает работу, при запуске агрегата, лампочка горит всегда в самом начале. При пуске ДВС в системе появляется давление рабочей жидкости, которое, в свою очередь, начинает воздействовать на мембрану. Этот элемент начинает взаимодействие с устройством толкателя, которое размыкает контакты. В том случае, если параметр начинает снижаться, контакты цифрового ДДМ опять замкнутся — в этот момент на панели приборов горит, мигает или моргает аварийная лампа. Следует отметить, что если само устройство ломается, то лампа мигает, моргает или просто горит.

Что касается двухконтактного аналогового механического устройства, то такой девайс имеет более сложную конструкцию. Механический датчик давления масла, кроме мембраны, корпуса и устройства толкателя, в своей конструкции также имеет ползунок и нихромовую обмотку. Помимо этого, двухконтактный аналоговый механический датчик давления масла также имеет в своей конструкции несколько компонентов. Необходимо учитывать, что при выходе из строя данных компонентов или их некорректной работе регулятор будет демонстрировать неверную информацию на приборной панели авто либо вовсе выйдет из строя.

Конструкция датчика давления моторной жидкости

Что касается принципа работы двухконтактного или любого другого механического устройства, то он также немного другой. Данные на стрелочный указатель поступают в зависимости от того, в каком положении находится ползунок на пластине с нихромовой обмоткой. В том случае, если моторная жидкость будет воздействовать на мембрану под давлением, она начинает приводить в действие устройство толкателя. В конечном итоге данные от этого компонента передаются на узел изменения уровня сопротивления, а непосредственно данные о давлении переходят на стрелочный индикатор на контрольном щитке.

Что опаснее для двигателя, низкий уровень масла, или недостаточное давление?

Эти два события связаны друг с другом. Масляное голодание (низкий уровень) является одной из причин низкого давления. Маслонасос «хватает» воздух, который имеет высокую степень сжатия. В результате, усилия крыльчатки (шестерен) насоса тратятся на сжимание воздушных пузырей, вместо того, чтобы нагнетать давление.

А какие еще причины приводят к потере давления масла?

1. Несоответствие вязкости по SAE. Слишком густая жидкость с трудом проходит через поры масляного фильтра. А повышенная текучесть приводит к кавитации – образованию воздушных пузырей при нормальном уровне масла.

   Воздушные пузырьки в моторном масле

2. Перегрев двигателя, точнее – некорректная работа системы охлаждения. При ненормально высокой температуре (за пределами допуска по SAE) масло разжижается. Далее: см. предыдущий пункт.

3. Физическая неисправность масляного насоса: Поломка нагнетательного узла (крыльчатки, шестерен);

   Нарушение герметичности корпуса: бывают случаи протирания насоса цепью ГРМ внутри картера.

4. Попадание в моторное масло посторонних жидкостей: например, антифриза через «пробитую» прокладку. Последствия – разжижение, образование эмульсии, пены, воздушных пузырей.
5. Сильное загрязнение масляного фильтра. Иногда при проведении регламентных работ, меняется только жидкость, а фильтр продолжает забиваться.

Почему загорается лампочка

Иногда бортовой компьютер может продублировать сообщение о неисправности, а также дать более развернутую информацию

Причин, по которой загорается лампочка существует несколько. Ниже рассмотрим самые распространенные. Во всех ситуациях проблема может быть связана с неисправностью датчика давления/уровня масла, который и указывает на проблему с давлением в дизельном и бензиновом двигателе.

На холостых оборотах

Если масленка не тухнет после запуска мотора, то советуем сразу же проверить давление масла. Скорее всего, из строя вышел (или начинает сбоить) масляный насос.

В движении (на высоких оборотах)

Масляный насос не может создавать необходимое давление при большой нагрузке. Причиной может стать и тяга водителя к быстрой езде. Многие двигатели на больших оборотах “жрут” масло. При проверке щупом недостаток масла не замечается, а вот для электроники, резкое падение уровня даже на 200 грамм является очень важным “событием”, из-за чего и загорается лампа.

После замены масла

Бывает и такое, что моторное масло вроде бы поменяли, а “масленка” все равно загорается. Самая логичная причина заключается в том, что масло уходит из системы. Если все хорошо, и оно не уходит из системы, то следует проверить . Проблема может быть и с давлением в системе.

На холодном двигателе

Неисправность может проявляться в том случае, если залито масло с неподходящей мотору вязкостью. Вначале оно густое и насосу сложно его прокачать по системе, а после прогрева становится более жидкими и создается нормальное давление – в итоге, лампа тухнет.

На горячем двигателе

Если после прогрева мотора, масленка остается гореть, это может сигнализировать о нескольких причинах. Первая – это довольно низкий уровень/давление самого масла; вторая – это неподходящее по вязкости масло; третья – износ смазывающей жидкости.

Устройство и типы сенсоров

Принцип работы датчиков давления основан на фиксации изменения состояния среды чувствительным элементом (приемником). Электронный каскад вторичной обработки преобразует выходной сигнал до принятых стандартных параметров.

По типу чувствительного элемента существует несколько решений.

Емкостные

Данный вариант использует эффект изменения электрической емкости элемента, в котором гибкая мембрана является одной из обкладок конденсатора совместно с неподвижным корпусом. Преимущества в прямом измерении электрических характеристик без промежуточных преобразований; защищенности сенсора от перегрузок и импульсного удара; стабильности показаний. Именно такие датчики давления чаще применяют в промышленном оборудовании. Например, в компрессорах, воздушных и гидравлических насосах, диагностической аппаратуре.

Особый интерес представляет возможность изготовить именно такой датчик давления своими руками. Ведь из всех прочих разновидностей только емкостные сенсоры не требуют для производства точной механики или особого оборудования. Две токопроводящие пластины несложно соединить через прокладку из упругого диэлектрика, а настраивать самодельный датчик давления можно, используя в качестве эталона надежный проверенный манометр.

Индуктивные

Регистрируют токи в катушках с переменным полем, одна из которых располагается на упругой мембране. Небольшое перемещение магнита относительно воздушного зазора, приводит к сильному изменению индуктивности. Благодаря этому достигают высокой чувствительности сенсора.

Электронные

Кроме перечисленных, электронный датчик давления воздуха может быть реализован и на других физических принципах: изменении теплопроводности, ионизации газа. Такие сенсоры требуют точной настройки и используются в сложной аппаратуре и научных приборах. Их достоинство в способности измерять сверхнизкие давления, включая глубокий вакуум.

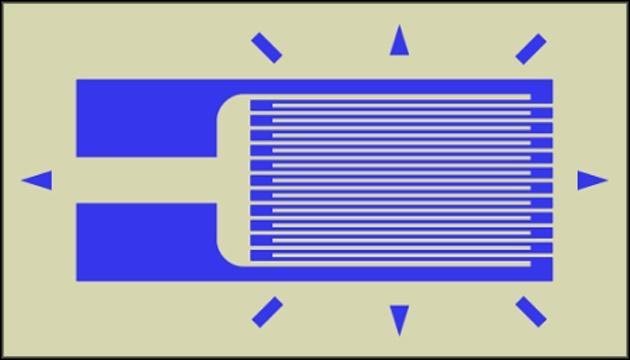

Тензометрические

Используется изменение электрического сопротивления при деформации тензорезистора, который расположен на упругом элементе. Сам тензорезистор изготовлен в виде тонких проводников на слюдяной или бумажной подложке площадью 2–10 квадратных мм.

По-другому этот тип сенсоров называется резистивным.

Механические

Группа устройств, в которых давление внутри системы приводит к механическому движению частей сенсора относительно неподвижного основания. Это перемещение регистрируется прибором.

Достоинством измерителей данной группы служит их очень высокая чувствительность в некоторых диапазонах, где другие конструкции недостаточно эффективны. Так датчик низкого давления в вакуумной системе должен реагировать на изменения порядка 0.01 Мпа. Этого можно добиться, применяя чувствительную мембрану. Другой тип механического измерителя — трубка Бурдона. Используется в приборах, в которых нет электроники, непосредственно воздействуя на стрелку. По этому принципу действуют механические манометры, а также глубиномеры (включая наручные для водолазов).

Похожий принцип реализован в знакомых многим автомобильных указателях моторного масла. Упругий элемент реагирует на сжатие, через толкатель перемещая подвижный контакт по обмотке реостата. Электрическое сопротивление изменяется, что и регистрирует прибор.

Признаки неисправности датчика

К сожалению, характерных признаков неисправности данного элемента нет. Вы не почувствуете повышенный расход топлива, падение мощности, динамики разгона и другие изменения в характере езды на авто. Единственный способ распознать неработающий элемент – проверить, горит ли лампа при включении зажигания. Так же как «Чек» и другие контрольные лампы, она должна гореть при повороте ключа в третье положение. Если иконка датчика пропала, скорее всего, произошел обрыв цепи. Либо сгорела сама лампа на панели приборов, что маловероятно, но теоретически возможно.

Обратите внимание: после запуска двигателя датчик может гореть еще некоторое время на щитке приборов. Обычно это 3-5 секунд, в течение которых насос работает еще под малым давлением

Также подобная лампа горит после замены масла (датчик давления тут ни при чем). Часть его должна наполниться в фильтр и другие элементы ДВС. Не стоит паниковать, если контрольный прибор загорается на недлительное время. Однако если этот период составляет более пяти секунд, стоит задуматься об исправности силового агрегата. Возможно, масляный насос требует ремонта.

Устройство и схема подключения

Задача мембранного выключателя, выполненного в виде гайки с клеммой, — своевременно замыкать электрическую цепь с контрольной лампой при падении давления смазки. Приборчик состоит из таких деталей:

• металлический корпус в виде шестигранника;
• контактная группа;
• толкатель;
• мембрана измерительная.

Свечение индикатора зависит от положения мембраны, растягивающейся под напором смазки

Элемент включён в цепь по простейшей схеме — последовательно с индикатором. Нормальное положение контактов – «замкнуто», поэтому после включения зажигания лампочка загорается. В заведённом моторе возникает напор масла, поступающего к мембране через тройник. Под давлением смазки последняя нажимает толкатель, размыкающий контактную группу, в результате индикатор гаснет.

Когда в двигателе возникает одна из неисправностей, вызывающих снижение напора жидкой смазки, эластичная мембрана возвращается в первоначальное положение и электрическая цепь замыкается. Водитель сразу видит проблему по вспыхнувшей «контрольке».

Устройство второго элемента — «бочонка» под названием ММ393А несколько сложнее. Главную роль здесь тоже играет упругая мембрана, соединённая с исполнительным механизмом — реостатом и ползунком. Реостат представляет собой катушку из хромоникелевой проволоки повышенного сопротивления, а ползунок — это подвижный контакт, перемещающийся вдоль витков.

При увеличении напора смазки реостат уменьшает сопротивление цепи, стрелка отклоняется сильнее

Электрическая схема подключения датчика и указателя аналогична первой — реостат и прибор стоят в цепи последовательно. Алгоритм работы следующий:

1. Когда водитель включает зажигание, в цепь подаётся напряжение бортовой сети. Ползунок стоит в крайнем положении, а сопротивление обмотки — максимальное. Стрелка прибора держится на нуле.
2. После запуска мотора в канале появляется масло, поступающее через тройник в «бочонок» и давящее на мембрану. Она растягивается и толкателем двигает ползунок по обмотке.
3. Общее сопротивление реостата начинает снижаться, ток в цепи возрастает и заставляет отклоняться стрелку указателя. Чем выше давление смазки, тем сильнее растягивается мембрана и меньше сопротивление катушки, а прибор отмечает рост давления.

На снижение масляного напора датчик реагирует в обратном порядке. Усилие на мембране уменьшается, она отбрасывается назад и тянет за собой ползунок. Тот включает в цепь новые витки обмотки реостата, сопротивление увеличивается, стрелка прибора падает к нулю.

По схеме датчик подключается последовательно с указателем, расположенным на панели приборов

Виды

В зависимости от особенностей предназначения, датчики контроля давления масла делятся на 2 вида:

• сигнализатор низкого давления масла. Еще измерители такого типа называют датчиками на лампу, так как в случае падения напора в системе смазки на панели приборов загорается контрольная лампа (дополнительно может быть подключен зуммер);
• измеритель давления в системе. Устройства такого типа способны показывать фактическое давление в системе в процессе работы двигателя. Для отображения показаний на приборной панели устанавливается аналоговый указатель (стрелочный).

На некоторых системах конструкция предполагает 2 датчика. По своему внутреннему устройству и принципу работы применяющиеся в различного рода технике измерители давления делятся на следующие виды:

• контактного типа;
• реостатные;
• импульсного типа;
• пьезокристаллические.

Рассмотрим устройство мембранных датчиков контактного, реостатного и импульсного видов, так как именно они чаще всего используются в системе смазки современных автомобилей.

Датчик на лампу

Устройство измерителя контактно типа («на лампу»):

1. подвижный контакт;
2. штанга подвижного контакта (толкатель);
3. мембрана;
4. корпус;
5. неподвижный контакт;
6. сигнальная лампа;

Р – фактическое давление в системе смазки. Рпор – критический уровень, при котором зажигается сигнальная лампа. Uбс – напряжение бортовой сети.

Один из контактов сигнальной лампы после включения зажигания запитан от бортовой сети. Второй контакт подключается к подвижному контактному элементу измерителя. Принцип работы сигнализатора основан на замыкании второго вывода сигнальной лампы на «массу». За замыкание и размыкание отвечает подвижный контакт, который через толкатель соединен с диафрагмой. Наддиафрагменная полость датчика через канал (показан красной стрелкой) соединена с системой смазки двигателя. По мере роста напора смазки в системе увеличивается усилие на диафрагму, из-за чего она изгибается, отодвигая подвижный контакт от неподвижного. На рис. А показана ситуация, при которой давление в системе отсутствует, контакты замкнуты, лампочка горит. На рис.Б P фактическое больше расчетного критического уровня Pпор, поэтому цепь разомкнута и лампочка на приборной панели не светится.

Датчики абсолютного давления

Измерители абсолютного давления в масляной системе могут быть реостатного либо импульсного вида.

На рисунке Б изображен мембранный датчик реостатного типа. Как и в случае с контактным измерителем, фактический напор масла передается деформацией диафрагмы. Степень изгиба диафрагмы через качалку передается на ползунок, который движется по резистивному слою. Электрическая часть представляет собой обычный реостат. Сопротивление в цепи зависит от положения ползунка и, соответственно, от степени деформации мембраны. Аналоговый указатель на приборной панели может по такому же принципу, как и указатель датчика уровня топлива, либо быть построен на основе биметаллической пластины.

Измеритель импульсного вида

На рис. В показан мембранные измеритель импульсного типа.

Устройство импульсного измерителя предполагает наличие внутри датчика термобиметаллического вибратора (на рис. В №6 – термобиметалл со спиралью и подвижным контактом). Преобразователь включает в себя верхний и нижний контакты. Верхний элемент представляет собой пластину с намотанной на ней спиралью, нижний соединен с мембраной и замкнут на массу. В холодном состоянии биметаллическая пластина распрямлена и замкнута с нижним контактом, в цепи протекает ток, который нагревает спираль внутри указателя на приборной панели. Нагрев от спирали передается на пластину, которая соединена со стрелкой аналогового указателя. Под воздействием тепла пластина изгибается, перемещая стрелку. Но поскольку в датчике давления масла установлена похожая биметаллическая пластина, то при нагреве она также деформируется, отсоединяясь от нижнего контакта и прерывая тем самым прохождение тока в цепи. При остывании пластина возвращается в исходное положение и цепь снова замыкается.

Получается, что цепь постоянно замыкается и размыкается (вибрирует). Чем больше величина давления смазочного материала в системе, тем больше поднят нижний контакт и тем больше времени требуется на размыкание цепи вследствие нагрева пластины. При опускании мембраны нижний контакт опускается, вследствие чего вибрации происходят чаще. Именно величина тока на выходе из датчика используется блоком управления для расчета давления смазочного материала в системе или аналоговым указателем на приборной панели.

Разновидности

В соответствии с положениями п.1.1.2 ГОСТ 28725-90 датчики подразделяются на защищенные от проникновения воды и пыли. Также существует отдельная категория взрывозащищенных устройств.

В зависимости от устойчивости приспособления к механическим воздействиям согласно п.1.3 ГОСТ 28725-90 датчики уровня масла можно разделить на вибропрочные и виброустойчивые.

За основу датчика взяты некоторые явления, связанные с физическими, химическими или электрическими свойствами масла, как вещества с устоявшимся агрегатным состоянием в течении всего процесса работы. На сегодняшний день наиболее популярным видами датчиков уровня масла, в зависимости от принципа действия, являются:

• Тепловые;
• Ультразвуковые;
• Электротермические;
• Емкостные;
• Поплавковые.

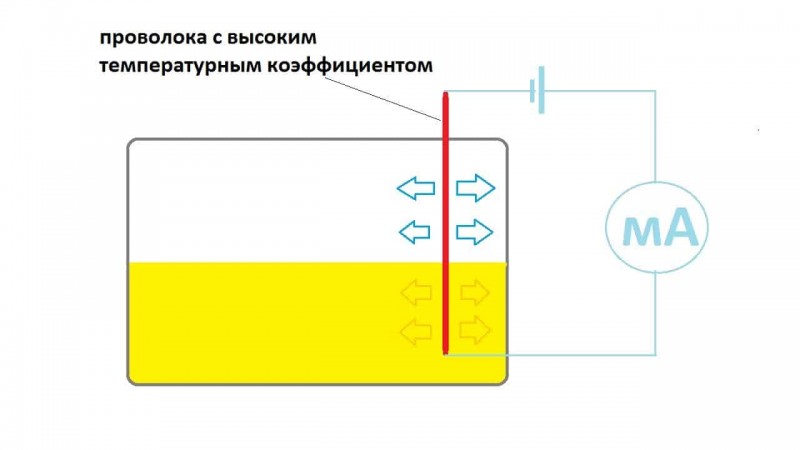

Рис. 3. Тепловой датчик уровня масла

Тепловые датчики (см. рисунок 3) являются наиболее распространенными в практике автомобилестроения. Конструктивно их принцип построения рассчитан на скорости остывания чувствительного элемента, как правило, металлической проволоки. Для измерения уровня проволоку, расположенную в масле нагревают до установленной температуры, заранее превышающей текущий нагрев масла. После этого проволока остывает, а в зависимости от времени выравнивания ее температуры до значения масляной среды, определяют степень заполнения резервуара.

Рис. 4. Ультразвуковой датчик

Ультразвуковые приборы (рисунок 4) основаны на принципе разности преодоления звуковыми волнами различных материалов или сред. Конструктивно этот вид содержит ультразвуковой излучатель, направляющий колебания в емкость с маслом. У масла и воздуха плотность сильно отличается, поэтому и скорость распространения волн в этих средах будет разной. Измеряя скорость движения ультразвука от источника до поверхности масла, датчик может определить наполнение объема.

Рис. 5. Электротермический датчик

Принцип работы электротермического датчика (рисунок 5) основан на зависимости сопротивления проводников, в зависимости от температуры материала. В качестве измерителя здесь используется металлическая проволока, обладающая высоким температурным коэффициентом, часть которой постоянно погружена в масло. Через проволоку пропускается электрический ток, нагревающий нить, в зависимости от глубины погружения в жидкость, отведение тепла на соответствующем участке будет лучше, сопротивление ниже, а величина тока больше. На выходе электрические параметры фиксируются и по их значению делается оценка уровня масла.

Рис. 6. Емкостной датчик

Емкостные датчики (рисунок 6) работают по принципу измерения емкости машинного масла, как диэлектрика. Конструктивно такие приспособления состоят из двух трубок 2 и 3, помещенных одна в одну, пространство между трубками заполняется диэлектриком 4. При перемещении уровня к максимальной отметке емкость между стенками трубок будет максимальной, а при постепенном снижении емкость измерительного блока 5 будет уменьшаться, что и зафиксирует электронный блок 7.

Виды ДДМ и принцип их работы в современных автомобилях

Современная автомобильная индустрия использует два вида таких датчиков. Каждый из видов работает с определёнными типами двигателей и говорить о том, какой датчик лучше/хуже не приемлемо.

Механический датчик

Устройство максимально точно определяет давление масла в системе и передаёт показатели на шкалу в приборной панели.

Механическое устройство имеет усложнённую конструкцию: чашка корпуса, мембрана, толкатель, ползунок и обмотку нихромовой проволокой. Из-за использования множества компонентов механические датчики имеют высокую стоимость.

Выполнение работы такого устройства заключается в следующем: ползунок, который расположен на платформе с нихромовой обмоткой, принимая силу давления масла, поднимается или опускается. Каждое его движение передаётся на стрелочный указатель в салоне машины, благодаря чему водитель всегда будет точно информирован о том, какое давление смазочной жидкости в двигателе. Ползунок же получает данные от воздействия масла на мембрану датчика.

Имеет крупные габариты и сложную внутреннюю конструкцию

Электронный датчик

Датчик этого вида более прост, однако он не может передавать все изменения в системе смазки водителю. Как правило, электронный тип устройства показывает только два основных значения: нормальное давление и критическое.

Таким образом, его единственная цель — передать водителю информацию о том, что давление в системе равно нулю. Для этого в его конструкции используются только чашка корпуса, мембрана, толкатель и система контактов с лампочкой давления масла в салоне машины.

Соответственно, если давления пропадает, мембрана выпрямляется, так как ничто на неё не давит. Толкатель сразу же задвигается внутрь корпуса, контакты замыкаются — аварийный сигнал подаётся в салон.

На некоторых моделях транспортных средств устанавливается сразу два вида датчиков. Это расширяет возможности водителя постоянно контролировать систему смазки двигателя.В случае выхода из строя одного устройства, можно ориентироваться на показания второго.

Конструктивно более простое устройство

Основные причины, по которым горит лампочка давления масла

Лампочка давления масла загорается не только когда с двигателем возникают проблемы, и в этом ее главный минус, как и любого другого индикатора от датчика. Можно перебрать всю систему смазки мотора, но в итоге лампочка так и не погаснет, и окажется, что проблема скрывалась в отсутствующем сигнале с датчика из-за поврежденной проводки. Ниже мы приведем основные причины, из-за которых может загораться лампочка давления масла в салоне автомобиля, но следует помнить, что это не единственные неполадки, вызывающие индикацию.

Низкокачественный или неисправный масляный фильтр

Приобретая масляные фильтры для автомобиля, обращайте внимание на бренд. Не следует покупать самые дешевые модели от неизвестных компаний

Обратите внимание на модели масляных фильтров, которые рекомендуются производителем автомобиля. Основная проблема низкокачественных масляных фильтров – невозможность удерживать в себе масло после остановки двигателя. Если масло полностью стекает в картер, велик риск, что при старте мотора у него наступит «масляное голодание», которое может привести к выходу из строя дорогостоящих деталей. Если масляный фильтр не способен удерживать масло после остановки двигателя – его необходимо менять срочно, и на это может указывать лампочка индикации давления масла на холостых оборотах.

Понижение уровня масла

Любой автолюбитель знает, что важно следить за уровнем масла в автомобиле. Без масла эксплуатация двигателя приведет к его мгновенному выходу из строя из-за большого количества трущихся частей

Если загорелась лампочка давления масла, следует проверить его уровень и внимательно посмотреть – нет ли масляных подтеков на корпусе двигателя, а также на месте стоянки автомобиля.

Стоит отметить, что если после полной замены масла в двигателе у вас загорелась лампочка давления масла, необходимо позволить поработать автомобилю секунд 20-30 на холостых оборотах. Если лампочка не погасла, попробуйте подержать обороты чуть повыше – около 2-3 тысяч, чтобы масло хорошо «прогналось» по двигателю, и датчик давления мог «посмотреть» на его работу.

Проблемы с датчиком давления масла

Неверная активация лампочки давления масла может быть связана с неисправностью самого датчика, который подает на нее информацию о стабильности работы системы. Проверить верное давление масла при неисправности датчика довольно просто – для этого используется манометр. Он устанавливается на место датчика и замеряет давление масла. Поскольку столь специализированный инструмент имеется не у каждого, есть более бытовой способ.

Если вы уверены, что с маслом все в порядке, и горит давление масла из-за проблем с датчиком, поднимите обороты чуть выше на холостом ходу – до 1-1,5 тысяч вращений в минуту. Погаснет лампочка – значит с давлением масла все нормально и требуется менять или чистить сам датчик. Почистить датчик давления масла несложно – достаточно его снять с автомобиля и удалить всю грязь из масляных каналов.

Неисправность масляного насоса

Сложная для самостоятельного устранения проблема – это неисправность масляного насоса. Если он не способен выдавать требуемое давление масла для смазки движущихся частей автомобиля, то датчик это определит и просигнализирует водителю лампочкой на панели приборов. Чтобы вытащить масляный насос требуется снимать масляный поддон.

Ни один автомобильный двигатель не способен работать без должной смазки, и об этом стоит помнить. Если вы не хотите «попасть» на дорогостоящий ремонт, внимательно относитесь ко всем сигнальным данным о неисправностях, выводимых на панель приборов. Даже если горит лампа давления масла при зажигании или только на поворотах – лучше заранее понять, с чем это связано, и устранить проблему.

(445 голос., средний: 4,56 из 5)

Ошибки и нюансы при замене

Некоторые неопытные водители совершают ошибки при замене ДДМ, и не учитывают всех тонкостей этой процедуры. О них поговорим подробнее.

1. Обязательно проверяйте чистоту контактов присоединительного штекера к датчику. Если имеются следы окисления или грязи, нужно удалить их.
2. Проверьте целостность резинового пыльника, при необходимости замените.
3. Сегодня в торговых точках часто купленные запчасти могут оказаться низкого качества. Например, датчик давления масла может давать течь, поэтому новую деталь приходится менять.
4. На некоторых автомобилях на датчике установлен пластмассовый колпачок, который при снятии может повредиться. Он фиксируется двумя пластиковыми защелками, которые быстро ломаются на холоде. Эта небольшая деталь может создать много неприятностей, так как купить его нереально. Отдельно колпачок не продается, поэтому придется покупать новый датчик. Такое часто случается на иностранных автомобилях.
5. При вывинчивании датчика из гнезда нужно следить за уплотнительным кольцом, находящимся под деталью. Если проводить работу неаккуратно, то кольцо может упасть в отверстие в картер мотора. Для его вытаскивания приходится снимать картер, например, на автомобилях Daewoo.
6. В масляных каналах находится смазка, которая может находиться перед снятием датчика под давлением. Поэтому некоторый объем масла вытечет. Значит после замены детали необходимо проверить уровень масла с помощью щупа и при необходимости пополнить.
7. Чтобы смазка не капала на пол гаражного бокса, рекомендуется подставить под автомобиль подходящую емкость.
8. Отвинчивать датчик на некоторых машинах лучше накидным, а не рожковым гаечным ключом. Для него может быть недостаточно места для надевания.
9. Корпус детали может настолько «прикипеть» к картеру, то выкрутить ее не получается. Прилагать большую силу в таком случае опасно – хрупкий корпус может отломиться заподлицо с картером. В результате обломок детали останется в отверстии. Рекомендуется перед отвинчиванием полить резьбу средством WD-40, и начинать снятие не ранее, чем через 15 минут.

Даже начинающий водитель может проверить и заменить датчик давления масла. Главное работать аккуратно, не бояться трудностей, не сломать детали, находящиеся рядом: провода, шланги.

Возможные неисправности

Есть ряд ситуаций, которые приводят к поломке ДДМ на ВАЗ-2110 8 клапанов:

• повредилась мембрана;
• износился резистивный слой;
• вышел из строя или деформировался нагревательный элемент биметаллической пластины;
• засорились каналы, по которым подводится масло;
• окислились или надорвались провода. Это приводит к «паразитному» сопротивлению;
• вышло из строя реле датчика. Задача реле — включать зуммер, если в системе недостаточно давления. Вот только запускается оно при определенных оборотах двигателя (более 1500). На холостом ходу оно в неактивном состоянии, ведь давление даже не дотягивает до отметки 1.
