Датчик давления масла ваз 2170 16 клапанов где находится

Лада Приора Хэтчбек «Приорка» › Бортжурнал › Цифровой ТОЧНЫЙ датчик давления масла v2.0

Ровно 9 лет тому назад, ещё на новой машине, я сделал цифровой датчик давления масла. Всё бы ничего и он даже работал… Вот только датчики ММ393А… За эти 9 лет я поменял, насколько я помню, 5 (пять!) штук! Они нормально работают от полугода до года. Если это можно назвать нормальной работой. Через некоторое время датчики начинают сильно занижать показания. Связано это с самой конструкцией датчика (механическое преобразование подвижности мембраны через систему рычагов на обычный реостат с проволочной или графитовой обмоткой) и отвратительным качеством их изготовления).

К изготовлению новой версии измерителя подтолкнуло несколько факторов. Во-первых, я увидел на Драйве несколько публикаций уважаемого САМОКАТ-ВЕТЕРАНА об изготовлении очень продвинутого измерителя на основе китайского датчика давления. Во-вторых, я начал осваивать Ардуино и перестал смотреть на листинги языка программирования Си, как на китайские манускрипты. Ну и в-третьих, на Али получилось найти все необходимые компоненты для сборки новой версии.

Я пока не стал менять идеологию конструкции. Т.е. конструктивно всё будет как и в первой версии (размещение индикатора и корпуса под контроллер). Меня вполне это устраивает.

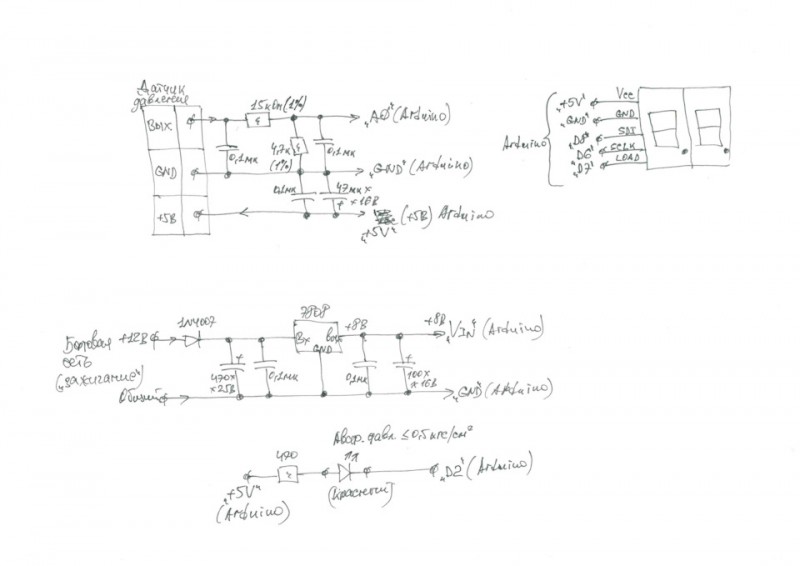

Принципиальная схема. Показано подключение датчика давления, дополнительного стабилизатора, двухразрядного семисегментного индикатора и светодиода аварийного давления.

Итак, что удалось купить на Али:

1. Датчик давления масла. Чувствительный элемент — тензорезистивный мост на керамической шайбе. Специально выбрал с диапазоном 0…100psi. Это соответствует нашим 0…7 кгс/см2. В большинстве случаев перепускной (редукционный) клапан в масло-насосе срабатывает на 4 — 5 кгс/см2. Так что лучше взять датчик, который в 1.5 — 2 раза перекрывает верхнюю границу — так будет точнее измерение. У датчика есть одна неприятная особенность — конусная резьба 1/8 NPT. И к ней нужен переходник на нашу М14 х 1.5.

Источник

Замена ДУМ

На практике замена ДУМ выглядит достаточно просто. Потому не спешите отвозить автомобиль на СТО и платить необоснованно большие деньги за услуги мастеров. Их работу вы вполне можете сделать сами, плюс серьезно сэкономить.

Следуйте пошаговой инструкции, чтобы ваш старый ДУМ ушел на заслуженный покой, а новый прибор принялся выполнять свои функции.

1. Поставьте автомобиль на смотровую яму. Альтернативой может послужить эстакада. Тут уже у кого что имеется.
2. Выключите зажигание, отключите питание от аккумуляторной батареи. Для этого достаточно отсоединить минусовую клемму на АКБ.
3. Снимите защиту двигателя. Если вы выполняли проверку, и она показала отсутствие работоспособности, тогда защиту у вас уже снята.
4. Возле масляного фильтра найдите наконечник провода, который следует снять с колодки датчика.
5. С помощью сухих тряпок без ворса очистите грязь, которая могла за время эксплуатации скопиться на поверхности вашего датчика.
6. С помощью торцевого ключа на 10 миллиметров демонтируется крепежный элемент, удерживающий измеритель уровня масла.

Отключаем ДУМ

1. Покачайте датчик руками из стороны в стороны, что позволит постепенно извлечь устройство из гнезда. Действуйте аккуратно, ибо в противном случае вы легко можете повредить поплавок.
2. Вооружитесь новым датчиком и поставьте его на место.
3. Сборка выполняется строго в обратной последовательности.
4. На завершающем этапе не забудьте проверить новое устройство в действии.

Отсоединение колодки проводов Важным элементом системы оповещения о нарушении работы смазочной системы двигателя является ДАДМ. Многие путают датчик аварийного давления масла с обычным измерителем давления. Не стоит этого делать, поскольку устройства совершенно разные.

ДАДМ состоит из корпуса, внутри которого находится мембрана и передатчик, то есть механизм передачи информации. Мембрана способна выгибаться, менять свое положение, замыкая и размыкая контакты.

Способы проверки

1. Чтобы удостовериться в работе аварийного измерителя, следует снять старый и поставить на его место новый. Но для этого под рукой следует иметь запасной датчик.
2. Если его нет, вооружитесь манометром. Датчик поставьте на место и заведите мотор. При холостых оборотах манометр должен показывать минимум 0,65 кг/см2. Если показатель оказался таким, с давлением в системе все нормально, потому ДАДМ просто вышел из строя и нуждается в замене.
3. Существует еще один, народный метод проверки ДАДМ. Он актуален для тех случаев, когда красная лампочка аварийного уровня масла загорелась в дороге, когда под рукой нет ни манометра, ни запасного измерительного устройства. Вам потребуется снять измеритель, и покрутить стартер без запуска двигателя. Из гнезда устройства должно при этом политься масло. Если так и случилось, значит, давление в системе нормальное, и минимум до гаража или ближайшего СТО добраться вы сможете.

Замена

Замену ДАДМ выполнить, наверное, проще, чем в случае с ДУМ:

• Снимите декоративную накладку, которая располагается на двигателе вашего ВАЗ 2114;
• Отыщите верхнюю часть устройства, снимите пыльник;
• Под ним располагается питательный провод;
• Демонтируйте провод;
• Теперь можно выкрутить аварийный датчик из блока силового агрегата, после чего поставить на его место новый.

Диагностика ДДМ на Лада Приора

Контроллера для Приоры не ремонтируются, поскольку основной поломкой детали будет разрыв мембраны или окисление контактов смыкающей группы. Стоимость запчасти в пределах 100–200 руб., поэтому деталь целесообразнее менять. Диагностика датчика проводится двумя способами:

• манометром;
• механически.

Проверка манометром более точный метод диагностики, необходимо головкой на 21 открутить датчик и на его место установить измеритель давления. Если показания прибора будут ниже 0.65 кг/см², это значит, что давление в системе смазки недостаточно, должна гореть лампа сигнализатора, датчик неисправен.

Механический способ используется, если под рукой нет манометра. Необходимо снять контроллер со смазочной системы, двигатель не заводить, несколько раз прокрутить стартер. Если из гнезда появится масло, датчик требуется поменять.

Пропало давление масла на холостую. — Сообщество «Лада Приора (Lada Priora Club)» на DRIVE2

Всем доброго времени суток, очередная беда приключилась и решить ее никак не получается. В общем делали головку, меняли направляющие, затем притерли клапана и поставили сальники Резерв. Собрали и двиг начал дыметь синим дымом, но не всегда. Иногда при нагреве на холостых дым валил очень сильно, было решено менять сальники клапанов, купили сальники Викто Рейнз и сразу покинули кольца Прима. Так как на старых были зазоры и подмвтия масла на 2 и 4- ли поршне.После сборки дыма нет вообще, но при прогреве заморгала лампа давления масла, проверили механическим манометром, показало 0,5 кг на холостых при температуре 95гр.И так что было сделано. Заменили масло и фильтр, маслоприемник и сняли маслонасос, померяли насос микрометром да и с виду он даже в отличном состоянии. Коренные вкладыши не меняли но визуально они без задиров и потертостей. Дальше померяли щейки распредвалов, впускной возле сальника был 23,92 мм ну и остальные до 23,95мм.

В общем заменил оба вала, так как думать уже не на что. В итоге давление не улучшилось. Редукционый клапан держит, но не сильно долго, при прогрева начинают стучать компенсаторы. На этом наши силы всё… дайте еще советы что и как проверить.

Сегодня сугубо ради собственного любопытства был куплен комплект от ваз 2106 (указатель,датчик и т.д ит.п.) установил подсоединил в итоге на прогретом на хх давит 3(ну может 2.7), при 3000об 4 с копейками при 5000 примерно 5 с половиной

за точность измерений не ручаюсь что вижу то и пишу думаю указатель давления в шохе все видели.

пробег 5000 км машине пол года масло shell helix hx7 10w-40 собираюсь перейти на хеликс ультра

А может туда просто тройничек вкрутить и все? насколько надежен этот от 2106? поставить штатное реле давления а второй конец заглушить. когда надо туда вставлять манометр. Чтобы не дергать туда-сюда.

Штатный набор есть практически везде, я брал за 120 руб (банджо, штуцер, мед. прокладка). Долго стояла заглушка на банджо. Этот набор более удобен, т.к. подобен конструктору — любая комбинация установки.

Вот она по более привлекательной цене https://www.aliexpress.com/item/New-Blue-Oil-Pressure-Adaptor-Temperature-Temp-Gauge-Filter-Sandwich-Plate-Sensor-1-8-NPT-Free/1052442796.html

Прогретый двигатель масло Zic+10-40 на холостых чуть больше 1Ат, 3000- около 3 Ат

Нашел в архивах форума: Давление масла в районе датчика давления у двигателя ВАЗ-21126 должно быть не менее 1,2 (кгс/см2).» Отдел анализа качества автомобилей в эксплуатации. Ведущий инженер- технолог. Николай Николаевич Гапченко

Инструкция по замене ДДМ

В целях безопасности работы по замене должны проводиться на остывшем двигателе в матерчатых перчатках. Из инструментов следует приготовить ключ на «21».

Процедура состоит из последовательности шагов:

1. Сначала отключается клемма«минус» от АКБ.
2. Для удобства следует снять воздушный фильтр.
3. ДДМ и вокруг него следует вытереть ветошью, чтобы грязь не попала внутрь.
4. Нажав на колодку проводов, отсоединяем ее от регулятора.
5. С помощью ключа ослабляем затяжку датчика и выворачиваем его из гнезда.
6. Устанавливаем новый прибор. При этом следует поставить также металлическое уплотнительное кольцо.
7. Сборка выполняется в порядке обратному снятию.

Фотогалерея «Замена ДДМ на Лада Приора»

Процедура замены датчика ДДМ может быть выполнена даже начинающим автолюбителем, но при этом можно сэкономить средства на посещении СТО, и приобрести опыт ремонтных работ.

Принцип работы адсорбера на Приору

Сапун представляет собой емкость, наполненную активированным углем. От него отходят два шланга – отводящий и подводящий, а сам он является частью системы питания двигателя. Действует подобно любому накопителю: когда пары бензина поднимаются по трубкам от бензобака, часть из них успевает превратиться в жидкость и слиться вниз – к бензобаку.

За выпуск топлива в Лада Приора отвечает клапан поглотителя, который работает по принципу электромагнитной индукции. Причины неисправностей можно устранить простой заменой электромагнитного клапана продувки адсорбера Приоры. За его движения отвечает специальный датчик поглотителя. Как любая другая деталь выполняющая похожие функции, она критически важна для поддержания работоспособности автомобильной системы.

ЭБУ самостоятельно управляет многими процессами, проходящими под капотом. К числу его обязанностей относится составление топливо-воздушной смеси с правильной пропорцией. Это значит, что ЭБУ должен правильно воспользоваться имеющимися ресурсами (топливом), подключив к работе сапун.

Датчик аварийного давления масла (небольшая поломка)… — бортжурнал Лада Приора Седан 2015 года на DRIVE2

После последней замены масла случилась следующая неприятность, через какое-то время загорелась лампа аварийного давления масла…Находился я в этот момент командировке в г.Киров…натерпелся я страха конечно же…ни с того ни сего загорелась по трассе, сразу же заглушил и на обочину…думал может быть проблема в масле или в масляном фильтре, ведь до замены все было хорошо…проверил все, нигде ни капли постоял немного решил завести-все пропало…добрался до дома и перед ним опять началось, загоралась на холостых при 1000об/мин гасла…пробовал промыть датчик, думал может что-то попало, но на долго не хватило, минут через пять опять то же самое…весь вечер читал про подобные проблемы на приоре… на следующий день купил новый датчик 98 руб и фильтр…решил начать с этого…после замены датчика все стало хорошо…хорошо все обошлось…

всем удачи и и поменьше поломок…(может не всем будет интересно это читать, но все же решил выложить… )…

вот такой вот датчик

Порядок замены

Все работы по замене контроллера необходимо проводить на остывшем двигателе, поскольку во время работы смазка нагревается до высоких температур. Порядок демонтажа по шагам.

1. Снять минусовую клемму с АКБ.
2. Датчик расположен в труднодоступном месте, для удобства можно снять воздушный фильтр.
3. Снять фишку проводов, осмотреть разъем, проверить проводку. В 20 % случаев поломки находятся в перетертых проводах.
4. Ключом на 21 ослабить крепеж контролера.
5. Выкрутить из посадочного места. Проверить плотность посадочного кольца, которое стоит в гнезде, при необходимости заменить.
6. Установить новый контроллер в обратной последовательности.

Замена датчика давления на Приоре потребует 10 минут работ в гараже, но, если неисправность индикатора связана с поломкой проводки, авто необходимо провести полный прозвон цепи, зачистить контакты. Если есть опасение, что своего опыта недостаточно, лучше обратиться в сервис.

Принцип работы

Важно понимать, что сигнализация приборной лампочки транспортного средства, т.е. когда, по выражению автолюбителей, горит датчик давления масла Приора, что это не всегда говорит о забывчивости водителя по выполнению мероприятий по визуальному контролю уровня смазки на масляном щупе

С большой долей вероятности, может так статься, что причиной индикации «тревожной» лампочки датчика давления масла, являются технические кондиции этого электронного устройства, которые определяют функционал этого изделия.

Штатный датчик аварийного давления масла на Приора находится на ГБЦ силовой установки, рядом с фильтром очистки масла. Для определения степени исправности этого электронного устройства необходимо изучить устройство данного прибора. Этот датчик давления масла Приора, цена которого весьма приемлема для российских автолюбителей, состоит из корпусной части, механизма трансляции показателей и мембранной прокладки измерительного типа.

Общий принцип работы датчика давления масла на Лада Приора связан напрямую со значением давления масла на измерительную мембранную прокладку. Испытывая определенную степень давления, мембрана изменяет свою геометрическую форму и вынуждена прогибаться. При этом она приобретает соответствующую позицию, а контакты в электрической цепи автомобильного оборудования работают на размыкание и замыкание, в зависимости от положения мембранной прокладки.

Наиболее простым способом тестирования датчика аварийного давления на функционал является включение измерительного прибора (манометра) в электрическую цепь вместо используемого изделия. Если при работающем на холостом ходу моторе прибор замера давления показывает значения от 0,65 кгс/см2 и больше, то давление масла признается нормальным и причина дефекта кроется непосредственно в датчике, который необходимо заменить.

Если такая поломка случается в поездке, где нет под рукой прибора замера давления, то придется прибегать к иному, более действенному варианту тестирования датчика. Он заключается в совершении следующих действий:

1. Снимаем датчик аварийного давления масла.
2. С помощью необходимых инструментов требуется с посторонней помощью провернуть стартер без включения силовой установки.
3. При этом со шланга, соединявшего прибор с системой смазки силовой установки, должно потечь масло. Это значит, что датчик неисправен и проблема состоит именно в нем.

Для простоты и последующего контроля некоторые автолюбители устанавливают датчик с приборной панели «шестерки» стрелочного типа на Ладу Приору с помощью штуцерного переходника с тройником, подходящим для проведения такой технологической операции.

Предположительное место размещения такого дополнительного стрелочного прибора – посадочное гнездо гидравлического корректора передней оптики, при этом проводка в цепи «указатель-датчик» прокладывается через перегородку, разделяющую моторный отсек и пассажирский салон транспортного средства.

Технические данные датчика аварийного давления масла Приора:

• необходимое значение давления, требуемое для разведения контактов прибора 0,2-0,6 кгс/см2;
• применяемое значение штуцерного резьбового соединения М14х1,5;
• применяемый штекер для подсоединения в электропроводке сети транспортного средства «Packard Electric»;
• предельная нагрузка параметров силы тока на контактные разъемы 0,5 Ампер.

5.1.9 Упало давление масла

На приборном щитке вашего автомобиля есть лампа указателя давления масла в двигателе. Для надежной работы двигателя необходимо, чтобы в системе смазки двигателя постоянно обеспечивалось достаточно высокое давление.

Предупреждение

Если при работающем двигателе загорается сигнальная лампа падения давления масла и продолжает гореть при повышенной частоте вращения, это тревожный признак. Нужно без промедления остановиться, остановить двигатель и выяснить причину. Дальнейшая работа двигателя при пониженном давлении масла может привести к серьезной его поломке и большим финансовым затратам на ремонт.

Нет Давления масла в моторе(((( — Сообщество «Лада Приора (Lada Priora Club)» на DRIVE2

Всем снова здрасти…Писал я как то тут недели 2 назад про давление масла в приоре…вообщем я скопировал все то что я написал ранее:Народ всем привет.Вообщем такова проблема, перебрал мотор 21126,поменяны поршни на стк, блок точился, колено не трогалось сказали норм.вкладыши новые, насос и маслоприемник новые, масло Мотюл 10/40,голова не ремонтировалась, кроме заменой колпачков и притиркой клопанов.И после всего этого при прогреве до 60 град. начинает мигать маслянка, на холодную все норм…Давление еще не мерил но и без него понимаю что на горячую оно пропадает.Что делать, незнаю.Помогите. Как то так.Теперь я расскажу что происходило и происходит сейчас.

Перебрал мотор по новой, все чисто и было продуто, каждый канал, до сборки и перед сборкой, датчик новый, гидрокомпенсаторы новые…практически новый мотор, только с очень большими дырками…теперь на 60 градусах маслянка не начинает мигать, она тупо загораеться, именнно 60 градусов…Новые гидрокомпенсаторы не прокачиваются и не хотят, нет давки…Мерили мех.датчиком, что на холодную, что на горячюю, что под нагрузкой 0,5,но есть вероятность что датчик заболел…зара привезут другой датчик и помериим …если так и останеться то я не знаю что мне делать, как только спалить все*(((((

Датчик температуры Приора

Лада Приора имеет в своем составе измеритель температуры внешнего воздуха. Он не имеет такого влияния как ДТОЖ на работу двигательных клапан, но, тем не менее, является не менее важным.

Основываясь на показания этого устройства, водитель получает своевременную информацию об образующейся наледи за бортом. Избежать теплового дискомфорта позволяет кондиционер, установленный в ваз. Однако включение и выключение его происходит по реакции водителя. Должной автоматики в его устройстве нет.

Датчик температуры Приора позволяет опытному водителю снижать риск попадания в аварию. Позволяет экономить топливо и обеспечивать себя комфортными условиями пребывания в авто. Особенно это сказывается на прохождении трасс большой длины и пересечении разных климатических регионов. Особенно это заметно при поездках по России, где за день пути климат может меняться несколько раз. С ледяного до теплого и обратно.

Размещен датчик к рамке радиатора в нижней части. Это позволяет датчику визуально не портить стиль автомобиля. Избегать физических повреждений, и при этом постоянно быть в контакте с внешним воздухом. Замена и диагностика его происходит, так же как и ДТОЖ. Редко в основном в результате аварий и столкновений может быть физически деформирован, но в основном проблему несет в себе подсоединенная к нему проводка.

Датчики сцепления и тормоза

По сигналам датчика положения педали сцепления и выключателя сигналов торможения контроллер различает нажатое и не нажатое положения педалей. При нажатой педали сцепления контроллер отключает регулирование нагрузки двигателя. Оба датчика находятся на педальном узле.

См. «Замена и проверка датчика педали сцепления» и «Замена и проверка датчика педали тормоза».

На некоторых вариантах исполнения автомобилей используется электронный привод дроссельной заслонки (Е-газ). Напомним, чтобы понять какие ошибки записаны в ЭБУ следует их расшифровать.

Ключевые слова: датчики лада гранта | датчики лада калина | датчики лада приора | двигатель лада гранта | двигатель лада калина | двигатель лада приора | датчики лада веста | датчики лада ларгус | датчики 4х4 | датчики lada xray | двигатель lada xray | двигатель лада веста | двигатель лада ларгус | двигатель 4х4 | ЭСУД Лада Веста | ЭСУД Lada XRAY | ЭСУД Лада Ларгус | ЭСУД Лада Гранта | ЭСУД Лада Калина | ЭСУД Лада Приора | ЭСУД 4х4 | универсальная статья

10

2

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Началось голосование «Автомобиль года в России-2020»

Сборник технологических инструкций для Lada 4×4

Lada 4х4 и Lada XRAY в Арктике, видео отчет «Дикарей»

Все точки крепления «масса» Lada Granta и Lada Kalina

Причины плохого давления в двигателе

Тут может быть несколько причин. Наиболее распространенные такие:

1. Уровень масла в моторе ниже, чем должен быть, а потому оно не полностью поступает в систему.

   Вот так уходило масло в машине редакции. Через уплотнительное кольцо щупа масла.

2. Треснул маслоприемник. Через такую трещину в систему поступает воздух, и вязкое масло не может доходить до узлов и датчиков.
3. Плохо работает масляный насос из-за изношенности деталей.
4. Есть потери масла в системе смазки.
5. Нерабочий фильтр очистки масла.
6. Масло разжижено. Требуется замена, подробнее о выборе масла на 16-ти клапанный двигатель ВАЗ-2112 мы уже писали.

Также лампочка может загореться в том случае, когда поломался датчик давления масла или с него просто соскочил провод. В таком случае надо перестраховаться, и всё перепроверить.

Низкий уровень масла в двигателе

Проверяем уровень масла

Масло не может засасываться масляным насосом. На выходе в таком случае будет воздух. В моторе ВАЗ-2112 маслоприемник расположен в самой низкой части картера, чтобы всегда быть погруженным в масло.

Если не производить регулярно доливку масла и не контролировать его уровень, то это может негативно сказаться на работе мотора. Также масло потеряет свои свойства. Оно не сможет омывать трущиеся детали, а также будет выпадать на них в виде осадка. Особенно густая смесь будет забивать сетку маслоприемника, не давая ему возможности всасывать полноценно масло.

Выход в данной ситуации – постоянно следить за уровнем масла и доливать его. Также надо в соответствии с регламентом производить полную замену масла. Не рекомендуется на одном масле ездить более 15 000 километров. Замена масла на ВАЗ-2112 должна производиться через каждые 10 000 – 15 000 км пробега.

Треснул маслоприемник (забит)

Чистка забитого маслоприёмника

Между насосом и маслом располагается маслоприемник. Когда он треснет, то в трубке происходит разряжение, и масло не может поступать в систему. Причиной такой поломки может стать вибрация двигателя, в результате чего и образуется трещина. Она может в процессе эксплуатации увеличиваться, забирая всё меньше и меньше масла. Также причиной этого может стать заводской брак. Тут потребуется произвести полную замену детали.

Рекомендуем: Возможные неисправности и их самостоятельное устранение на автономных отопителях Eberspacher

Поломка масляного насоса

Течь масла с масляного насоса

В таком варианте насос будет закачивать в систему масла меньше, чем ему может потребоваться. В результате давление в системе не будет достаточным. Особенно заметно это будет при пуске мотора.

Потери в системе смазки

Чтобы масло равномерно распределить между всеми узлами, которые потребуют смазки, одного насоса будет недостаточно. Тут потребуется слаженная работа и других частей. Среди таких отметить можно:

1. Масляные форсунки.
2. Вкладыши коленвала.
3. Зазоры в месте крепления масляного фильтра.
4. Разбитая втулка на балансировочном валу.

Разжижение масла

Так как жидкое масло проходит через все щели, которые есть в системе, то насос не может создать в ней достаточного давления. Такая непригодность масла может наступить по причине того, что оно теряет свои эксплуатационные свойства. У него перестают работать присадки, и оно дополнительно может разжижаться бензином.

Поломка масляного фильтра

В разрезе в прямом смысле слова. Посмотрите сколько грязи он отфильтровал. Вот и ответ на вопрос о его роли!

В фильтре есть клапана и элемент, который очищает масло. Когда последний забивается при эксплуатации грязью, то он не может уже пропускать через себя масло. Тогда помогает ему перепускной клапан. Он в нормальном состоянии находится в закрытом положении. Когда фильтр забивается, масло начинает проходить через клапан. Но если клапан зависает в закрытом положении, то маслу неоткуда браться в системе. В таком случае начинается масляное голодание мотора. Выход из данной ситуации – своевременная замена масла и фильтра.
