Самостоятельная диагностика и замена датчика давления масла на автомобилях семейства уаз

УАЗ 315196 Кабриолет Халабуда › Бортжурнал › О датчиках масла на Хантере

Начну с небольшой прелюдии.Около года назад у меня разбилось стекло на стрелочном указателе давления масла. Некрасиво. И я радостно купил новый. Стрелочный, под болтик, а не под клемму, на УАЗ и в УАЗовском магазине. И о чудо — после замены он не стал показывать. То есть, сразу после запуска холодной машины стрелка чуть качалась, а после плотно ложилась на ноль. При том аварийный молчал, режимы двигателя остались знакомыми, масло в системе плескалось на верхней отметке щупа, а значит — однозначно мандит новый прибор. Но поскольку этот показометр никогда не являлся точным прибором, оставил все как есть. Дырки в панели нет — и ладно=)

Шло время. Накручивались цифры одометра. Пройдя отметку в 100 000, я начал узнавать, из чего состоит двигатель. Ну и конечно, пошли первые проблемы с маслом. Тут-то и пришло время разобраться с наглым вруном!

Почитав интернет, я обнаружил, что совершенно одинаковых с виду приборов и датчиков давления есть целое семейство. И каждый датчик работает только со своим прибором. Об этом, кстати, знают далеко не в каждом автомагазине, включая и специализированные по ГАЗу и УАЗу. Собственно, что и произошло: мой прибор тупо не подходил к моему датчику. Итак:В Уаз Хантер датчик давления масла ММ-358 нормально работает только совместно с указателем 15.3810. Датчик 23.3829 с указателем 152.3810, а датчик 3902.3829 только совместно с указателем давления масла 341.3810. Оригинал статьи, откуда взята информация

В магазине, наконец-то, была найдена нужная пара приборов, а именно датчик (он же «грибок» и он же «бочонок») ММ-358 и прибор 15.3810.Маркировка датчика нанесена его верхней части.

Маркировка прибора спрятана похитрее: она спрятана под стеклом ниже стрелки.

Итак, приступаем к замене.Нам потребовались: отвертки крестовая и шлицевая, гаячный ключ на «17».Выкручиваются три винта, крепящие сборку стрелочных приборов. Затем откручивается гайка, держащий кронштейн прибора, старый прибор выходит вперед. Аккуратно переставляем клеммы на новый указатель, переставляем лампочку подсветки (новый прибор идет без лампы), вставляем его в гнездо, выравняв по горизонту (прибор может быть зафиксирован кронштейном и косо), затягиваем кронштейн гайкой и ставим всю сборку на место. Заодно нелишним оказалось обновить изоляцию на разных ставших доступными клеммах. В приборе было гнездо и для лампы аварийного датчика, но заводить ее я не стал — не нужна она, когда есть и работает штатная индикация. Фотографировать сей процесс замены я не стал — здесь все просто и интуитивно понятно. По фотке выше кто-то заметит, что снятый прибор мне бы подошел. Да, знаю. Но раз попал в руки новый — почему бы его не поставить, а старый положить в запас?

Теперь переходим к датчикам.Здесь также все интуитивно и просто. Наш родной двигатель 409.10 имеет два датчика давления масла: датчик указателя и аварийный сигнализатор. Оба они установлены на самом видном месте слева от двигателя на характерной разветвленной трубке.

Клеммы прикручиваются «минусовой» отверткой. Чтобы снять датчик указателя, требуется ключ на «17», для снятия аварийного потребуется «22»-й. Новые датчики вкручиваем на место старых.

На этом сия далеко не самая сложная операция окончена. Заводим машину и радуемся стрелке, показывающей что-то похожее на правду!

Источник

Замена датчика своими руками

Для замены ДДМ на УАЗ Патриот потребуется простой набор инструментов: ключи на «17», «22» и отвёртка с плоским лезвием.

1. Открыть капот, отсоединить клемму минус на аккумуляторной батарее. Затем открутить отвёрткой проводку на клемме датчика и регуляторе (провода нужно пометить разными цветами, чтобы не перепутать при подключении).
2. ДДМ закреплён на штуцере в масляной магистрали крышки головки блока цилиндров. Далее открутить винт верхнего крепления.
3. Затем отключить клеммы контактов на регуляторе.
4. Ключом на «17» отвернуть датчик от штуцера, проследив, чтобы штуцер не проворачивался в гнезде крышки блока.
5. Ключом на «22» снять сигнализатор с крепления.
6. Новый датчик установить на место в обратной последовательности, заменив при этом уплотнительный кольца. Места соединений обработать герметиком, а клеммы электрических контактов антикоррозийным составом, предварительно зачистив. После этого осматривают узлы двигателя на масляные протечки, проверяют уровень масла и запускают двигатель на холостом ходу на 5-7 минут при 2000 об/мин. Если в системе всё в норме и ДДМ установлен правильно, то контрольная лампочка перестанет гореть.

https://youtube.com/watch?v=-1CyNWJMnj8

Выбор нового ДДМ на УАЗ Патриот зависит от комплектации двигателя. Подобрать его можно по VIN или типу силового агрегата. Оригинальный датчик аварийного давления мала для ЗМЗ-409 и различных модификаций, произведённый в России для ульяновского завода, имеет артикул 23.3829 и стоит в среднем около 500 рублей. После установки нового датчика рекомендуют произвести профессиональный замер давления масла в системе. Это поможет предупредить, либо выявить потенциальные неисправности, которые могут привести к нарушению работы клапанов и механизмов ГРМ.

УАЗ 2206 «Помощник» › Бортжурнал › Про давление масла.

Наскучило на светофорах мне мигающую лампочку давления масла наблюдать, надо что-то делать, а то скоро откатаюсь. Давление должно быть, и оно у меня было, правда на холодную, пока масло не прогреется, а прогревалось оно минут через двадцать поездки, потом начинается цветомузыка. Замена масла и коренных и шатунных подшипников существенно ситуацию не изменило, а поскольку лампа давления мигала только на горячую, логично было вернуть двигателю масляный радиатор.С покупки УАЗа масляный радиатор у меня отсутствовал, точнее когда-то он был, и выводы под него были но самого радиатора не было, а выход и вход его были заглушены.Для начала я решил восстановить штатную систему, нужно было купить масляный радиатор. Где купить, конечно на известном сайте объявлений. Искал не очень долго, обошёлся он мне в 20 тыс, дороговато конечно, но зато в комплекте шёл шланг от радиатора к поддону двигателя, двигатель 409 с поддоном, два моста типа спайсер, и какой, никакой кузов на раме от УАЗа 31602. В общем решил брать радиатор…

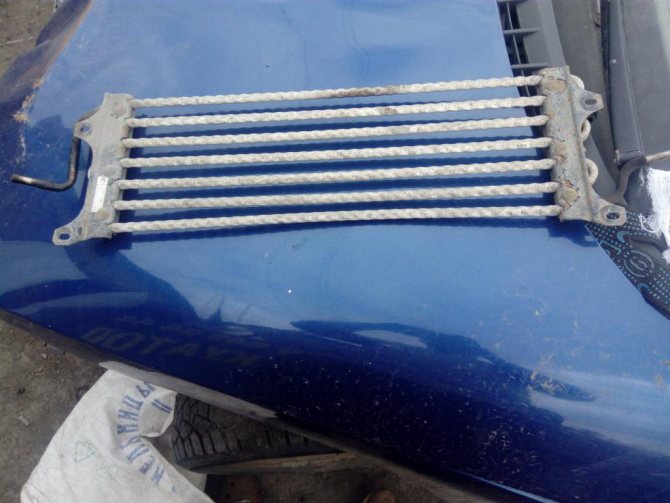

Что там у нас по сценарию… А радиатор переставляем. Короче я его снял и прикрутил к своей буханке, шланг у меня был только один, зато целый, его я тоже прикрутил, он подошёл без проблем.

С верхним было немного сложнее, во первых его у меня не было, во вторых весь бюджет на масляный радиатор я уже растратил, так что пришлось собирать из того что было под рукой. Рецепт простой, берём какой-то шланг, что есть в наличии, с одной стороны где сам масляный радиатор он просто одевается и фиксируется хомутом, со стороны двигателя по идее должен быть штуцер с резьбой, на моём каком-то шланге его конечно не было, но зато в своих запасах удалось найти штуцер от пневматики с резьбой ¼ дюйма, и выходом «ёлочка» на 8 мм.

Далее всё стыкуем, фиксируем хомутами, заводим двигатель…………Фигня получилась, давление на холодную меньше единицы, производительности насоса явно не хватает. При таком раскладе всё фигово, на горячую на холостых вообще опа будет. Какие есть варианты, убрать всё нафиг, или увеличить производительность насоса. Насоса другого почти нет, с 409 двигателя сдёргивать неохота, так что решил уменьшить проток масла через радиатор.Берём проходной штуцер для шланга 8мм, нарезаем внутри резьбу, берём болт на 8, сверлим в нём отверстие, я выбрал диаметр 2мм, отрезаем резьбу от болта и вкручиваем в штуцер. В итоге получаем сокращение тока масла через масляный радиатор, но толк от радиатора остаться должен.

Врезаем наш штуцер в шланг, я выбрал верхний, кстати вроде как подача врезается в верхнее крепление радиатора, слив в нижний, таким образом масло само должно сливаться в поддон и например при замене можно не переживать про остатки масла в радиаторе.Заводим, ну и немножко радуемся, давление на холодную вернулось к значению 2, теперь нужно поездить и посмотреть на результат.………Покатался я несколько дней, накатал километров 500, в общем наверно работает, хотя особого толка нет, масло всё равно нагревается, и лампочка начинает мигать. По трассе примерно так же как было, может чуть лучше, при 60 км/ч давление примерно 2,5; при 100 около 3, быстрее не разгонялся. По городу, особенно по пробкам цветомузыка.В итоге решил убрать всю систему, так как толку заметного нет, а мест возможной утечки масла прибавилось.Как вариант решил поставить масляный фильтр большего объёма, по теории сопротивление на прокачку масла через большой фильтр должно уменьшиться, давление немного подрасти.

Источник

Размещение датчиков давления масла на автомобилях УАЗ

Положение датчика зависит от конструкции автомобильного мотора.

На УМЗ-417 и УМЗ-421 основной датчик находится с правой стороны (по ходу движения вперёд) мотора под генератором. Аварийный — между приводными шкивами коленвала и водяной помпы.

В 1977 г. начался пробег автомобилей по маршруту: Москва — Горький — Ташкент — Каракумы — Баку — Тбилиси — Ростов-на-Дону — Харьков — Москва. Газеты писали: «Каракумский пробег показал, что УАЗ — автомобиль, годный для эксплуатации в самых разнообразных климатических и почвенных условиях».

УАЗ

https://www.uaz.ru/company/75/karakumyi

На ЗМЗ-4021 и ЗМЗ-4104 основной датчик установлен за генератором. Аварийный — с левой (по ходу движения) стороны в нижней части масляного фильтра.

Оба датчика ЗМЗ-409 расположены по левой стороне двигателя за термостатом над коллектором отработанных газов.

На ЗМЗ-5143 основной датчик установлен справа (по ходу движения) на уровне верхнего среза шкива коленвала перед масляным фильтром.

Аварийный — слева в передней части ГБЦ на уровне верхнего среза шкива вентилятора.

Весной 1973 года на протяжении 4,5 месяца продолжалась автоэкспедиция московских журналистов на двух автомобилях УАЗ-469 по маршруту Москва — Магадан — Москва. Водители-испытатели преодолели около 40 000 километров.

УАЗ

https://www.uaz.ru/company/75/magadan

Двигатель УМЗ 421 — Технические характеристики

Данный силовой агрегат считается базовой конструкцией, устанавливаемый на машины УАЗ-Хантер, УАЗ-3303, 2206. Двигатель 421 УАЗ работает на бензине марки А 76, имеет рабочий объем, равный 2,89 литров, степень сжатия – 7,0. Тип топливоподачи – карбюраторный. Допустимый температурный диапазон работы мотора от – 50 до +50°С.

Отличительная особенность новых модификаций двигателей ЗМЗ – оригинальное устройство блока цилиндров из алюминиевого сплава, в котором залиты тонкостенные чугунные гильзы. В блоке новой конструкции размещены цилиндры с увеличенным диаметром (100 вместо привычных 92 мм), при этом расстояние между ними не изменилось. Ресурс обновленной поршневой группы существенно повышен на фоне снижения расхода смазочных материалов. Благодаря сохранению межцилиндрового расстояния, большое количество рабочих узлов и деталей взаимозаменяемы с двигателями предыдущих партий.

Технические характеристики двигателя УАЗ 421:

1. Количество цилиндров – 4 шт.
2. Тип расположения – рядное.
3. Рабочий объем цилиндров – 2,89 литров.
4. Количество оборотов коленвала – 4000 об/мин.
5. Мощность 84,4 – 98 л. с.
6. Вес двигателя – 170 кг.
7. Рекомендованное моторное масло по коэффициенту вязкости – 15W40, 5W40, 10W30, 10W40, 20W40.
8. По брендам – Роснефть, ЛукОил, Liqui Moly.
9. По химическому составу – полусинтетика – в летние месяцы, синтетика – в морозы.
10. Заявленный эксплуатационный ресурс двигателя УМЗ 421 – 250 000 км пробега.

Значения давление масла в автомобилях УАЗ

Силовые установки автомобилей УАЗ оборудованы двумя датчиками давления: контрольным, управляющим стрелочным или цифровым индикатором, и аварийным. Последний подаёт световой сигнал (включает лампочку на панели), если давление смазки уменьшается до 0,4–0,8 кгс/см2.

Аварийный датчик включает сигнальную лампу на контрольной панели, если давление масла уменьшается ниже установленного предела

Даже если мотор полностью исправен, значение давления зависит от условий эксплуатации:

• от степени вязкости масла;
• от температуры двигателя;
• от температуры окружающей среды;
• от частоты вращения коленвала (оборотов);
• от нагрузки;
• от использования радиатора охлаждения масла.

Показания индикатора давления масла обычно находятся в пределах 1–5 кгс/см2 и незначительно отличаются для различных моделей «уазовских» силовых установок.

Таблица: значение давления масла в различных моторах

Датчики давления масла системы смазки ЗМЗ-40905, 40911, диагностика

Контроль за давлением масла в системе смазки двигателей ЗМЗ-40905 и ЗМЗ-40911 осуществляется датчиком давления, показания которого выводятся на стрелочный указатель или индикатор расположенный на приборной панели.

Кроме того, система смазки снабжена датчиком аварийного давления масла и сигнализатором аварийного давления масла на приборной панели.

Датчик указателя давления масла 23.3829000.

Датчик 23.3829 представляет собой реостат, изменяющий свое сопротивление в зависимости от давления в системе смазки двигателя, относится к неремонтопригодным изделиям. Возможные неисправности датчика указателя давления масла двигателя, и их способы проверки указаны ниже.

При неработающем двигателе стрелка указателя находится в конце шкалы или показывает давление больше нуля.

Если при включенном зажигания и неработающем двигателе, при этом контрольная лампа аварийного давления масла должна гореть, стрелка указателя находится в конце шкалы или показывает давление больше 0 кгс/см2, то возможно датчик вышел из строя или произошло замыкание на массу в цепи от него до указателя. Для установления причины следует отсоединить провод от датчика. Если неисправен датчик и нет замыкания на массу, стрелка должна вернуться в начало шкалы.

При работающем двигателе стрелка указателя находится в начале шкалы.

Если стрелка указателя после запуска и при работе двигателя постоянно находится в начале шкалы, при этом контрольная лампа аварийного давления масла не горит, то возможно датчик вышел из строя или произошел обрыв в цепи от него до указателя. Для проверки следует отсоединить провод от датчика и замкнуть его на массу. Если неисправен датчик, стрелка должна переместится в правый конец шкалы.

Для жидкокристаллического индикатора приборной панели Уаз Патриот с двигателем ЗМЗ-40905.

Методика диагностики контрольных приборов, в том числе указателя давления масла, комбинации приборов Уаз Патриот подробно расписана в этом материале.

Сопротивление исправно работающего датчика 23.3829000 должно соответствовать следующим значениям :

1. При давлении масла 0 кгс/см2 сопротивление датчика : исправного — 290-330 Ом, предельно изношенного — 270-350 Ом. 2. При давлении масла 1.5 кгс/см2 сопротивление датчика : исправного — 171-200 Ом, предельно изношенного — 156-215 Ом. 3. При давлении масла 4.5 кгс/см2 сопротивление датчика : исправного — 51-79 Ом, предельно изношенного — 37-93 Ом.

При выходе сопротивления датчика за предельные значения он подлежит замене. Следует учитывать, что на правильность показаний указателя давления масла также оказывает влияние повышенное сопротивление контактов вследствие их окисления, в этом случае показания указателя уменьшаются.

Датчик аварийного давления масла 6002.3829.

Датчик контактного типа, относится к неремонтопригодным изделиям. При снижении давления масла в системе смазки до величины срабатывания датчика, внутри него происходит замыкание контактов и подача напряжения на контрольную лампу сигнализатора аварийного давления масла панели приборов.

Если лампа аварийного давления масла не горит при включении зажигания.

Лампа аварийного давления масла должна загораться каждый раз при включении зажигания и неработающем двигателе. Если лампа не загорается, при этом указатель давления должен показывать 0 кгс/см2, то возможно вышел из строя датчик или произошел обрыв в цепи от него до сигнализатора. Для проверки надо отсоединить провод от датчика и замкнуть его на массу. Если цепь исправна и неисправен датчик, контрольная лампа на панели приборов должна загореться.

Если лампа аварийного давления масла горит постоянно при работающем двигателе.

Постоянное горение лампы сигнализатора при работе двигателя, стрелка указателя давления или контрольный манометр показывают при этом давление масла выше 1 кгс/см2, может быть следствием неисправности датчика и замыкания на массу в цепи от него до лампы сигнализатора. В данном случае следует отсоединить провод от датчика. Если нет замыкания на массу и сам датчик неисправен, то контрольная лампа на панели приборов должна погаснуть.

Правильно работающий исправный датчик должен срабатывать при понижении давления в системе смазки до 0.4-0.8 кгс/см2. При снижении давления срабатывания ниже 0,32 кгс/см2 или повышении выше 0,96 кгс/см2 датчик подлежит замене.

auto.kombat.com.ua

Инструкция по замене указателя

Если диагностика показала, что устройство подлежит замене, у вас есть два варианта — либо поменять его с помощью специалистов, либо сделать это самостоятельно. Второй вариант более предпочтительный, поскольку в целом в замене датчика нет ничего сложного, выполнить эту процедуру можно своими руками буквально за пять минут. Для замены девайса вам потребуется стандартный слесарный набор, включающий в себя комплект гаечных ключей (вам потребуются ключи на 17 и 22), а также отвертку.

Итак, для этого, чтобы произвести замену, выполните следующие действия:

1. Для начала откройте капот и найдите сам контроллер. Выше мы уже сказали, где он находится.
2. Когда устройство будет найдено, вам нужно будет ослабить болты, которые фиксируют разъем провода на самом девайсе. Сделав это, кабель можно отвести в сторону, чтобы он не мешал.
3. Затем из посадочного места выкручивается сам контроллер.
4. Когда устройство будет демонтировано, нужно произвести установку нового датчика давления, при этом соблюдая аналогичный порядок действий, только в обратной последовательности.

На этом процедуру замены можно считать завершенной. Как видите, она осуществляется всего в несколько этапов и в ней нет ничего трудного. Пожалуй, самый ответственный момент в этом процессе — это точно определить, когда устройство сломалось и нуждается в замене.

Конструкция датчика давления масла

С точки зрения конструктивной особенности датчика мотора УАЗ Патриот можно смело утверждать, что элемент является достаточно простым устройством. Изделие выполнено в виде металлического корпуса, во внутренней части которого производитель поместил поплавок. Он перемещается по трубке. У поплавка присутствует магнит, а трубка оборудована особым электрическим контактом, который управляется этим самым магнитом.

Когда в контуре наблюдается понижение давления, тогда магнит выполняет замыкание контакта, в результате чего возникшее напряжение передается к приборной панели. Как мы знаем, на ней присутствует специальный индикатор. Именно он является приемником указанного сигнала, о котором водитель узнает благодаря подсвечиванию символа.

Параллельно индикатору происходит загорание иконки «Check Engine», что зачастую пугает робкого водителя. Надпись рекомендует прекратить движение до выяснения причин.

На УАЗ Патриот, оснащенных системой «Евро 3», присутствуют два датчика, одним из которых фигурирует рассматриваемый нами компонент. На второй датчик возложена миссия передачи сигнального импульса в бортовой контроллер. Элемент имеет вид бочонка, в который интегрирован резистор, способный изменять величину сопротивления. Датчик адресует информацию бортовому компьютеру о величине давления в смазочной системе мотора. Итак, итожим, что первый датчик выполняет функцию аварийного сигнализатора, а второй наделен миссией передачи информации. Далее разберемся, где находится он.

При нормальной эксплуатации двигателя мало кто из владельцев обращает пристальное внимание на датчик. Когда элемент начинает тревожно сигнализировать о неполадках в моторе, то обладатели «Патриотов» судорожно суетятся в поисках причин и методов их искоренения
