Каковы признаки неисправности дпдз на ваз 2110?

Точная диагностика состояния элемента

Когда ДПДЗ начинает функционировать некорректно или выходит из строя окончательно, нарушается процесс подачи горючего при резком ускорении авто.

Вторичные симптомы выглядят так:

• при движении накатом со спуска и включенной передаче двигатель может заглохнуть и снова запуститься, отчего возникают рывки;
• мотор может заглохнуть как при резком нажатии на педаль газа, так и при ее отпускании;
• возрастает расход топлива.

Перечисленные признаки имеют общий характер. Поэтому нужна более точная проверка, чтобы удостовериться в неисправности ДПДЗ либо, наоборот, исключить его из списка деталей, виновных в изменении поведения машины.

Точная проверка состояния элемента производится специальным прибором — мультиметром, оснащенным контактами в виде игл. Прежде всего, следует убедиться, что на приборной панели не светится табло «Check Engine», что говорит о поломке в другом месте, а датчик заслонки ни при чем. Дальнейший порядок действий следующий:

1. Переключить мультиметр в режим измерения сопротивления и при выключенном зажигании обнаружить минусовый провод.
2. Включить зажигание, переставить переключатель в режим измерения напряжения и проверить его на выходе из датчика. Величина не должна превышать 0,7 В.
3. Вручную плавно откройте заслонку. Напряжение должно так же плавно увеличиться и при полном открытии остаться на уровне не менее 4 В.
4. Отключите зажигание и подсоедините контакты к входному и выходному проводу, замер выполняйте в режиме омметра. Плавно поверните заслонку и убедитесь, что сопротивление цепи снижается без рывков.

Если показатели напряжения не соответствуют либо отсутствуют вообще, то главная причина кроется в неисправном ДПДЗ. Когда напряжение и сопротивление резистора «скачет» при повороте оси заслонки, это говорит об износе резистивного покрытия. Оба дефекта однозначно ведут к замене детали, отремонтировать ее невозможно.

Подробнее о назначении

Дроссельная заслонка автомобиля – один из важнейших конструктивных элементов впускной системы, которые отвечает за регулирование подачи воздуха. Без воздуха невозможно образование горючей топливно-воздушной смеси, а значит, сгорания топлива как такового. Можно сразу отметить, что работа элемента может сильно ограничить всю систему, ведь если воздуха поступает недостаточно, то не удается реализовать всю мощность двигателя. И наоборот, если воздуха много, начинаются проблемы с зажиганием, а сама смесь горит слишком долго при невысоких (относительно нормы) температурах. Решение оказалось и простым и сложным одновременно: кроме доведения до совершенства работы дроссельной заслонки, регулировать подачу топлива. Вот здесь на передний план и выходит ДПДЗ.

Датчик играет очень важную роль в том, как будет подаваться топливо. Сигнал с датчика считывается ЭБУ, а уже потом управляющий элемент регулирует подачу. В случае выхода датчика из строя система начинает работать неправильно. Зачастую автомобиль становится менее экономным, поскольку потребляет слишком много топлива. Одна из возможных более серьезных проблем: ухудшение динамики. Впрочем, об этом мы еще поговорим.

Положение дроссельной заслонки на холостых оборотах

Какие должны быть показания положения ДЗ на оборотах холостого хода?

Разные! Почему?

Этот параметр в большей степени относится к ярым фанатикам чистки дроссельной заслонки каждую неделю, а то и через день.

Существует два основных способа управлять оборотами холостого хода при помощи РХХ (регулятор холостого хода)

Именно управлять оборотами хх! А не поддерживать обороты хх! Это очень важно!. Так вот:

Так вот:

1. При помощи регулятора холостого хода, установленного в байпасном канале
2. При помощи регулятора холостого хода, управляющего непосредственно дроссельной заслонкой

И та, и другая система встречается на разных автомобилях. Даже Шевроле Лачетти использует разный способ регулировки холостого хода. На двигателях 1,4л и 1,6л используется второй метод, а на двигателях 1,8 используется первый метод.

Этот параметр в диагностике обзывается, как «Шаги РХХ» или «Положение ДЗ Шаг». Это более подробно мы рассмотрим в одной из будущих статей, а сейчас кратко объясню в чём заключается принципиальная разница этих двух способов. Это необходимо для понимания диагностики положения дроссельной заслонки.

Как мы уже знаем, все процессы в двигателе начинаются с подачи воздуха. Подачей воздуха мы можем регулировать обороты двигателя в разных режимах. То же самое происходит и при регулировке оборотов холостого хода. Подавая определённую массу воздуха, мы регулируем обороты хх в нужных пределах.

Примечание! Регулятор холостого хода осуществляет грубую регулировку оборотов хх (порядка +/- 50 об/м. После этого более точно обороты хх регулируются посредством изменения УОЗ

Но это тема другой статьи и сейчас это не столь важно

Так вот, в первом случае заслонка полностью закрывается, а необходимый для холостого хода воздух, подаётся в обход дроссельной заслонки по специальному каналу. В этом канале находится специальный клапан-регулятор, который регулирует массу воздуха, проходящую через этот канал.

А во втором случае подача воздуха осуществляется через саму дроссельную заслонку. Заслонка приоткрывается/прикрывается при помощи электродвигателя и через неё проходит необходимая масса воздуха для работы двигателя на холостом ходу.

То есть, очевидно, что в первом случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равны нулю! Так как воздух идёт не через дроссельную заслонку, а через специальный канал РХХ.

А во втором случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равняться нескольким процентам (градусам). Равняться нулю показания не могут, так как если заслонка закроется полностью, тогда двигатель заглохнет.

Вот у нас уже получился первый вывод. Вот его суть.

Чтобы правильно диагностировать положение дроссельной заслонки, первым делом необходимо определить, как осуществляется регулировка оборотов холостого хода на этом конкретном автомобиле. Если по первому способу — тогда положение ДЗ на холостом ходу должно быть равно 0%! А если по второму способу — тогда несколько процентов!

Примечание: Во всех сферах нашей жизни встречаются исключения. Тут тоже. Например, Лачетти 1.8 ЛДА хоть и имеет отдельный регулятор холостого хода, но положение дроссельной заслонки на холостом ходу составляет 10-11%

В первом случае всё просто и понятно. Если значения отличны от нуля, значит либо дроссельная заслонка не может плотно закрыться из-за грязи или ещё чего-то, либо датчик положения дроссельной заслонки показывает не правду, что означает его износ и поломку.

А вот во втором случае не всё так однозначно.

Бытует мнение, что если открытие ДЗ составляет более 5%, тогда необходима обязательная чистка этой самой заслонки. Это так, но со множеством нюансов.

И самые главные из них — это те, о которых мы уже говорили выше:

• регулятор холостого хода не поддерживает холостой ход, а регулирует его
• нагрузка на двигатель высчитывается по расходу воздуха (давлению в коллекторе). Чем больше масса потребляемого воздуха — тем больше нагрузка. И наоборот, чем больше нагрузка на двигатель, тем больше ему необходимо воздуха.

Принцип работы дроссельной заслонки

Работа дроссельной заслонки заключается в подаче кислорода, который необходим двигателю для правильной работы. Именно с помощью этого клапана регулируется подача воздуха в двигатель при сгорании топливной смеси. Воздух в цилиндры поступает из окружающей среды при открытии клапана, предварительно проходя очистку через воздушный фильтр автомобиля. Поворот заслонки, открывающий дорогу воздуху, происходит за счет нажатия на педаль газа.

Работа дроссельной заслонки ВАЗ 2110

При этом на тахометре увеличивается количество оборотов. В автомобиле ВАЗ 2110 управление дроссельной заслонкой электронное, что позволяет выполнять больше полезной работы, чем при механическом типе. Дроссельная заслонка ВАЗ 2110 находится под капотом автомобиля, в центральной его части. Как правило, она расположена между впускным коллектором и воздушным фильтром, все эти устройства взаимодействуют между собой. В некоторых сборках автомобиля ВАЗ 2110 возможно расположение с пассажирской стороны автомобиля.

В работе дроссельной заслонки также берут участие несколько датчиков. Основной из них – датчик расходомера воздуха. Именно он выполняет электронный контроль подачи воздуха в двигатель. При проблемах в работе дроссельной заслонки чаще всего он является причиной сбоев. Также одной из частых причин плохой работы дроссельной заслонки в автомобиле ВАЗ 2110 является частичное или полное загрязнения клапана. Происходит это за счет несвоевременной замены воздушного фильтра и сказывается на работе двигателя – само собой, в худшую сторону.

Дроссельная заслонка автомобиля ВАЗ 2110

Неисправности датчика дроссельной заслонки и причины их появления

Чаще всего интересующий нас элемент выходит из строя из-за поломки подвижного сердечника, что приводит к исчезновению контакта между ползунком устройства и резистивным слоем, а также из-за того, что на ползунке стирается напыление. Симптомами поломки ДПДЗ являются следующие явления:

• снижение динамики машины;
• повышенные или плавающие обороты холостого хода;
• при включении нейтральной передачи двигатель автомобиля глохнет;
• во время набора скорости ощущаются рывки.

Если водитель отмечает подобные явления, ему нужно сразу же проверить датчик дроссельной заслонки на автомобиле ВАЗ 2110 на предмет его исправности. Управлять машиной с неисправным ДПДЗ, поверьте, дело не самое приятное.

Проверка датчика на авто ВАЗ 2110 занимает буквально несколько минут. Выполняется она следующим образом:

• размыкаем контакты холостого хода;
• включаем зажигание;
• вольтметром замеряем на выходе ползунка величину напряжения.

Если полученное значение превышает показатель в 0,7 вольт, ДПДЗ, вероятнее всего, вышел из строя. Чтобы подтвердить свое подозрение (либо опровергнуть его), необходимо открыть (полностью) дроссельную заслонку и снова измерить напряжение. Его величина должна быть более 4 вольт. Если прибор показывает меньший вольтаж, вам предстоит замена датчика.

Еще один способ проверки ДПДЗ предполагает выполнение анализа сопротивления между любым выводом устройства и контактом ползунка. Осуществляется такой анализ очень просто. Следует полностью отключить зажигание, удалить разъем, а затем медленно и очень плавно вращать сектор. О неисправности датчика свидетельствует наличие скачков на вольтметре.

Замена

На самом деле поменять этот датчик до безумия просто. Так что не спешите отправлять машину на станцию технического обслуживания. Все можно сделать своими руками, качество от этого не пострадает.

Для демонтажа датчика положения дросселя сначала его нужно отыскать.
Как мы уже отмечали, располагается искомый агрегат сбоку дроссельного патрубка на оси дроссельной заслонки.
Отыскав элемент, возьмите в руки фигурную отвертку.
С помощью этого нехитрого инструмента открутите пару болтов, которые удерживают устройство.
Обратите особое внимание на прокладку, которая имеется в наличии под старым регулятором. Использовать ее повторно не рекомендуем, лучше сразу купить новую

Зачастую прокладка идет уже в комплекте с самим датчиком дросселя.
Сняв старый датчик, можете немного зачистить место его установки, если там имеются загрязнения.
Далее ставится новый датчик вместе с новенькой прокладкой из поролона и затягиваются болты.
Старайтесь максимально до упора затянуть крепежные элементы, иначе в противном случае новый датчик дроссельной заслонки быстро потеряет свою эффективность. Придется заново проводить работы.
Никаких настроек выполнять после замены не нужно.
Нулевая отметка на контроллере позволит определить, что дроссель полностью закрыт.

Поролоновая прокладка

Что выбрать?

При замене у многих уже более или менее опытных автовладельцев возникает вопрос, какой регулятор лучше установить. Ведь существует два типа.

Тип датчика	Особенности
Пленочно-резистивные	Такие датчики обычно устанавливаются заводом-изготовителем. Ресурс такого датчика положения заслонки дросселя составляет по заявлениям около 55 тысяч километров, но на практике приходится менять чаще
Бесконтактные	Работа такого устройства основана на магнитно-резистивном явлении, применяется элемент Холла. По стоимости он заметно выше первого варианта, однако менять его вряд ли придется. Ресурс огромный, надежность высокая

В погоне за экономией многие забывают про важность качества. А ведь именно оно должно стоять на первом месте при выборе запчастей при ремонте автомобиля

ДПДЗ — важное, но легкое в замене устройство. На операцию по ремонту у вас уйдет не более часа даже при условии, что вы только начинаете постигать прелести самостоятельной починки автомобиля

Но ни в коем случае не затягивайте с ремонтом датчика, иначе это может негативно сказаться на работе двигателя, его ресурсе и стоимости топлива, которое вы будете перерасходовать из-за некорректных данных от датчика на ЭБУ.

 Загрузка …

Проверка работоспособности датчика холостого хода

Идентифицировать поломку надо вручную — самодиагностики нет. Регулятор холостого хода ВАЗ 2110 располагается во впуске после задвижки (корпус дросселя).

Для начала анализируют электрическую часть мультиметром:

Изучается распиновка РХХ ВАЗ 2110 (есть в инструкции изделия или в сети).
Проверяют, нормально ли запитывается датчик, для чего его отсоединяют, снимают колодку.
Делают замеры двух крайних выводов на колодке A и D:
Включают зажигание, переводят мультиметр на «прозвонку», черный щуп — на массу (на сам корпус) ДВС, плюсовым (красным) поочередно касаются контактов. Значение в пределах 12 В — норма. Если нет — оборвана цепь, поломка ЭБУ, разряжение АКБ. Значит, проверяем целостность (контакты, провода), ЭБУ (на выводах 4 и 54 норма также 12 В), АКБ. Если они исправны — дело именно в клапане;

Мультиметр выставляем на опцию омметра, меряем сопротивление обмоток электромоторчика. Надо узнать значения между выводами A-B, C-D, касаемся их щупами. Должно быть 40–80 или по номиналу — 53 Ом.
Не изменяя режима мультиметра, смотрим, есть ли замыкание на той же части РХХ: теперь проверяемые клеммы A-D, B-C, касаемся их щупами. Если значение идет к бесконечности, то это нормально — обмотки не должны контактировать

Если же сопротивление обнаружено, неважно какое, значит, есть замыкание. Датчик в таком состоянии нецелесообразно ремонтировать, часто это просто технически невозможно — проще купить новый.

Датчик положения дроссельной заслонки (ДПДЗ). Замена ДПДЗ

Благодаря тому, что в нашем веке автомобили оснащены инжекторными двигателями и имеют, так сказать, мозги. Они оснащены множеством различных датчиков, которые отвечают за большинство процессов. Это конечно очень хорошо и удобно, НО… При выходе из строя хотя бы одного, нарушается работа всего автомобиля, а именно это отражается на: расходе, мощности, динамике и т.п. В этом разделе мы рассмотрим, что же такое датчик положения дроссельной заслонки (ДПДЗ), как он выглядит, за что отвечает и как его поменять (в этом нет ничего сложного).

Вид датчика и его функции. Итак, данный датчик представлен на фото:

Для чего нужен ДПДЗ? Тут все просто, нужен он для того, чтобы управлять форсунками (подавать больше или меньше топлива), в зависимости от того на сколько открыта дроссельная заслонка.

Как и все части автомобиля, данный датчик имеет срок службы и имеет свойство выходить из строя. Конечно же, можно обратиться к в автомастерскую, и отдать лишних денег. А вообще замена ДПДЗ не сложное занятие и все сделать самому, при наличии всех инструментов вы потратите максимум 5 минут.

Этот датчик можно отнести к переменным резисторам – он имеет три контакта: 1) Питание (5 В) 2) Масса 3) Контроллер

Утапливая педаль газа, ДПДЗ смотрит на выходное напряжение и определяется с качеством смеси, учитывая при этом положение ДЗ (угол).

При выходе из строя этого датчика, его обязанности берет на себя датчик массового расхода воздуха.

Неисправности ДПДЗ. 1) Первым делом, что вы можете ощутить при поломке ДПДЗ – это плавание оборотов. Причем бывают такие ситуации, когда двигатель работает стабильно, а потом ни с того ни с сего начинает газовать (даже при прогреве авто). 2) Следующая неприятность – дергание автомобиля при старте или же при низких оборотах двигателя. Причем, на 1500 оборотах уже нужно переходить на пониженную передачу, иначе, такое впечатление, что авто сейчас заглохнет. 3) Динамика оставляет желать лучшего (ну тут не надо ничего описывать, я думаю, вы сами по своему автомобилю почувствуете). 4) Когда двигаетесь на скорости и выключаете передачу, двигатель может глохнуть (не очень частое явление, но пару раз на 100 км случается, а то и чаще). 5) Загорается чек 6) Увеличивается расход (если при нормальном функционировании автомобиля средний расход на ВАЗ 2110 7-7,5 л, то при неработающем датчике доходит до 10 л).

Думаю, с гадостями разобрались. Теперь перейдем к диагностике датчика, ведь вышеперечисленные вещи могут случаться и по другим поводам. Первым делом померяйте напряжение на выходе ползунка (зажигание при этом должно быть включено). Для этого вольтметр подкидываем к контакту ползунка и к минусу. На неисправность датчика будет указывать напряжение больше 0,7 вольт. Все это мы проделываем на холостых оборотах. Для убедительности можете открыть заслонку полностью («газонуть»), на выходе напряжение должно быть меньше 4 вольт. Плюс к этому можно проверить сопротивление. Воспользуемся омметром, подкидываем к выходу и к питанию. Если медленно менять угол поворота дроссельной заслонки, также плавно должно меняться и сопротивление. Если вами выявлен один из пунктов неисправностей, то нужна замена ДПДЗ. Стоит он не дорого: 150-400 рублей, в зависимости от фирмы и качества, я бы экономить не советовал.

Замена датчика. Думаю замена ДПДЗ под силу даже новичкам-автолюбителям, ведь все что требуется – открутить 2 болта. Тут может понадобится отвертка с короткой ручкой, с длинной будет не удобно – не подлезешь.

Откручиваем болты, снимаем датчик, обратите внимание, там стоит прокладка. При замене датчика ее тоже лучше заменить

Одеваем прокладку. Ставим новый датчик на место (тут ничего не перепутаешь). Затягиваем болты до конца, только сильно не геройствуем, так как датчик наш пластмассовый и может лопнуть.

Защелкиваем колодку жгута проводов. Все, ремонт окончен, ничего дополнительно настраивать не нужно. Единственное НО. Если при поломке у вас загорелся чек, то во время замены ДПДЗ нужно сбросить ошибку, иначе датчик может продолжать неправильно работать (так как данная ошибка сохранена в мозгах). Однако не спешите мчаться на компьютерную диагностику. Все гораздо проще. Вы можете сбросить ошибку чек сами.

(голосов: 3, в среднем: 5,00 из 5)

Исправление заводского просчета

Весьма нередки случаи, когда дроссельный узел уже с завода идет с тем, что как бы и браком не назовешь, но все же вполне можно отнести к конструкторским промашкам. По идее, в пространство за дроссель должен перетекать воздух, для чего специально проделан канал примерно в 2,5 мм.

А вся проблема в том, что этот канальчик уперли в стенку ресивера, таким образом, перекрыв возможность поступлению воздуха. Помочь в данном случае может небольшая доработка дроссельного узла.

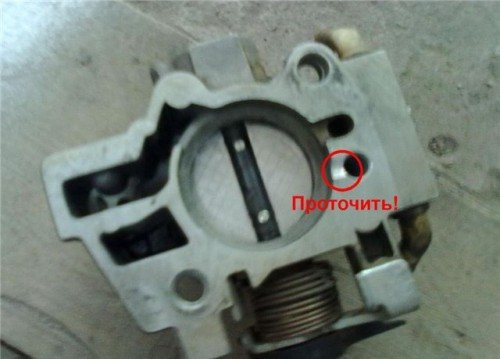

Расточенный канале перетекания воздуха в дросселе

Для этого достаточно взять напильник, и в указанном месте с его помощью проточить небольшую канавку. Достаточно будет 2 – 3 мм. Но прежде чем это делать, необходимо произвести снятие дросселя.

Замена ДПДЗ

Замена автодатчика проходит в несколько этапов, она довольно проста, ее может провести даже начинающий автолюбитель. Сначала нужно выключить зажигание и отсоединить провод от клеммы со знаком минус на аккумуляторной батарее. Потом следует отжать защелку из пластика, а также отключить от датчика колодку с имеющимися проводами. Чтобы полностью снять заменяемый прибор, следует открутить два болта с помощью крестовидной отвертки.

В качестве уплотнителя между патрубком дросселя и датчиком применяется поролон. Он является комплектующим и тоже нуждается в замене. При установке купленного прибора нужно тщательно затянуть винты крепления до окончательного сжимания кольца.

После установки датчика следует подключить провода. Поскольку последующего регулирования не требуется, можно считать работу завершенной. Полностью весь процесс по смене прибора занимает не более четверти часа.

Как почистить дроссельную заслонку на ВАЗ 2110 своими руками, модернизация дроссельного узла ВАЗ

Чистка дроссельной заслонки ВАЗ 2110 может быть необходима либо при диагностике симптомов поломки, схожих с признаками поломки ДПДЗ, но при этом датчик после проверки оказался полностью рабочим. Перед тем как почистить дроссельный узел ВАЗ 2110, необходимо оценить степень загрязнения. Дело в том, что корпус узла имеет довольно сложную структуру — через него проходит и охлаждающая жидкость, и каналы системы отвода паров бензина, а визуально это оценить сложно.

Хотя, чаще всего очистка без демонтажа узла проводится в профилактических целях.

Для полной очистки дроссельного узла применяют все те же аэрозоли, но будет необходим полный демонтаж узла. Стоит учесть, что после чистки потребуется заменить прокладку и уплотнитель гофры, кроме этого, может потребоваться регулировка дроссельной заслонки ВАЗ 2110. Для демонтажа дросселя в первую очередь снижают давление в системе охлаждения путём удаления крышки расширительного бачка

После этого ослабляются хомуты крепления каждого из шлангов, особое внимание уделяют состоянию шланга принудительной вентиляции — следов масла быть не должно. Если они есть, это говорит о закоксовывании канала вентиляции

После удаления шлангов подогрева снимают приводной трос и откручивают две гайки крепления корпуса дросселя. Узел можно демонтировать и приступать к тщательной очистке.

Провести чистку без демонтажа можно при помощи аэрозольного очистителя (для чистки карбюраторов, форсунок), направив струю жидкости на заслонку

В магазинах автозапчастей часто предлагают купить модернизированные дроссельные заслонки в сборе для ВАЗ 2110. Суть доработки — в увеличении диаметра диффузора. Существуют три типоразмера улучшенных узлов — с диаметром 52, 54 и 56 мм. Штатный же диффузор получил размер 46 мм. Насколько такая модернизация имеет смысл, судить каждому, но заводские инженеры не зря получают зарплату. Дело в том, что пропорции топливо-воздух строго выверены ещё в процессе разработки двигателя, а увеличение количества воздуха, поступающего в камеру сгорания, приводит к обеднению смеси и некорректной работе ЭБУ. На самом деле, после замены штатного узла на доработанный, улучшение стабильности работы двигателя можно объяснить просто установкой чистой новой детали, но никак не изменением пропорций топлива и воздуха. То же относится и к установке воздушных фильтров нулевого сопротивления, прямоточных глушителей, самопальной перепрошивке электронных блоков управления.

Для корректной работы двигателя ВАЗ 2110 инжектор достаточно просто своевременно проводить диагностику, очистку и применять качественные горюче-смазочные материалы. Тогда двигатель прослужит долго и эффективно.

Замена датчика: инструкция

В действительности произвести замену контроллера ДПДЗ очень легко. Данный процесс осилит любой автовладелец, причем качество не пострадает.

1. Чтобы демонтировать ДПДЗ, вначале его отыщите. Как отмечалось выше, расположен интересующий нас агрегат сбоку патрубка дросселя на оси заслонки.
2. Найдя нужную деталь, возьмите отвертку и открутите болты, удерживающие прибор.
3. Под старым контроллером имеется прокладка. Повторно ее применять не следует, приобретите новую. Часто прокладка идет в наборе с ДПДЗ.
4. Удалив старое устройство, слегка зачистите участок, где его нужно установить, на случай, если есть грязь и посторонние частицы мусора.
5. Поставьте новый регулятор с новой поролоновой прокладкой и затяните болты.
6. Максимально до конца затяните фиксирующие элементы, чтобы новый прибор не потерял своей эффективности, да и не пришлось заново заниматься подобной манипуляцией.
7. Ничего настраивать не требуется после замены.
8. Нулевое значение на устройстве позволит увидеть, что заслонка закрыта.

В гонке за экономией порой автовладельцы забывают о простой истине – качестве. Между тем как раз последнее обязано стоять во главе угла при выборе расходных материалов при ремонте транспортного средства.

ДПДЗ является весьма важным и вместе с тем несложным в замене прибором. Мероприятие по монтажу займет около часа, даже если вы только учитесь самостоятельно разбираться с автомобилем. Не тяните с ремонтом контроллера, в противном случае подобная оплошность отрицательным образом скажется на деятельности мотора, его резерве и стоимости бензина, которое будет перерасходоваться по причине некорректной информации от устройства на ЭБУ.

Как понять, что причина неполадок в ДПДЗ

 Итак:

• Данный прибор призван считывать с педали газа информацию о её положении, а также определять, под каким  углом открыта дроссельная заслонка.
• Располагается он на одной оси с приводом заслонки, на дроссельном патрубке. Срок его службы предсказать невозможно, на сбои в работе прибора могут повлиять многие факторы.
• Одна из наиболее часто проявляющихся неисправностей – это повышенные, на холостом ходу, обороты. Происходит это потому, что при поломке, ДПДЗ ошибочно определяет положение заслонки, и его функции переходят к другому контроллеру – ДМРВ (датчику, отвечающему за массовый расход воздуха).
• Проблема может проявиться по-разному. Например: автомобиль глохнет во время движения или, разгоняясь и набирая скорость, вы чувствуете рывки.
  Иногда обороты «ХХ» (холостого хода) нестабильны, какой бы режим работы двигателя вы не включили. Может гореть индикатор «СHEСK ЕNGINЕ», хотя это происходит не всегда.
• Проверить работу датчика несложно: нужно при включенном зажигании замерить вольтметром напряжение между его обмоткой и массой. При этом показание вольтметра не должно превышать 0,7 вольт.
• Затем необходимо рукой повернуть пластиковый сектор, открыв тем самым заслонку дросселя. Новый замер должен показать величину напряжения 4 вольта, или немного больше.
• Теперь зажигание нужно выключить и замерить сопротивление. Открыв разъём, подсоединить омметр между ним и выводом ползунка.
  Плавно поворачивая сектор, отслеживать показания стрелки омметра – резких скачков при этом быть не должно.
• При любых отклонениях от нормы потребуется замена датчика положения дроссельной заслонки ВАЗ 2114.Тем более, если сломался наконечник, или стёрлось напыление основы по ходу ползунка.
  Для всех инжекторных автомобилей ВАЗ, начиная от 2108, сам датчик и работа по его замене, идентичны.

Покупаем новый датчик

Производитель автомобилей ВАЗ, при сборке инжекторных машин, устанавливает на них плёночные резистивные датчики отечественного производства, которые отличаются только очень маленьким сроком эксплуатации.
Цена такого прибора невелика — в пределах трёхсот рублей, поэтому не имеет смысла его ремонтировать.Замена датчика дроссельной заслонки ВАЗ 2110, в данном случае, будет самым лучшим выходом.

Бесконтактный ДПДЗ

Внутреннее устройство бесконтактного датчика, по сути, состоит из ротора и статора. Сам ротор изготовлен из материала, на который магнитное поле не может воздействовать, а на его основании расположен магнит.
Статор, наоборот, представляет собой элемент, идеально чувствующий магнитное поле (так называемый, элемент Холла).Он находится от магнита на расстоянии, которое имеет постоянную величину, и во время сборки самого прибора программируется определённым образом.
Данное изобретение используется в автомобильной промышленности, для установки в электронную систему управления.
Для ВАЗ 2110 замена датчика положения дроссельной заслонки на бесконтактный вариант, будет наилучшим выходом. Несмотря на то, что такие приборы вдвое дороже, чем плёночно-резистивные,они гораздо надёжнее в работе и служат намного дольше.

Поверхностное вмешательство или глубокая чистка?

Чистку дроссельной заслонки можно проводить двумя способами. Первый – это поверхностное вмешательство, не требующее полного снятия всего устройства. И второй – это полная чистка, её нужно выполнять в тех случаях, когда двигатель вашего автомобиля работает плохо.

Чтобы произвести чистку первого типа, пригодится купленное заранее средство для очистки и мелкая щетка. Откройте капот, снимите гофру, она идет от корпуса воздушного фильтра к дроссельной заслонке. Вы увидите клапан – его легко узнать по совершенно круглой форме. Обработайте его химическим средством и дайте постоять несколько минут, после чего щеткой снимите грязь. Если понадобится, используйте тряпку. Повторите процедуру еще несколько раз, пока клапан заслонки не станет яркого цвета. Эти работы можно проводить один раз в 3–5 тысяч километров, благо, много времени она не занимает.

Для более детальной чистки дроссельной заслонки в автомобиле ВАЗ 2110 нужно полностью снять весь механизм инжектора. Также рекомендуется заменить прокладку и уплотнительное кольцо, которые входят в ремкомплект дроссельной заслонки, который не составит труда купить в любом автомагазине. Перед началом проведения работ по очистки снимите клеммы с аккумулятора.

Затем отсоедините все воздушные патрубки, подключенные к дроссельному узлу. После этого снимите крепления тросика газа и открутите саму дроссельную заслонку. Крепится она на двух болтах, которые вкручены в корпус двигателя

Электронные датчики отсоединять нужно осторожно, не допуская их повреждения

После этого возьмите химическое средство и обработайте весь корпус и все канавки дроссельной заслонки. Делайте это, пока полностью не избавитесь от грязи. Также можно сделать чистку датчика расходомера воздуха. Для этого аккуратно обработайте его волоски средством для чистки и снимите грязь щеткой. Дайте всему устройству время полностью высохнуть и приступайте к обратной сборке. Не забывайте сменить прокладку и кольцо, которые расположены в гофре

Также обратите внимание, все ли воздушные патрубки целые. Возможно, некоторые требуют замены на новые

Для максимального эффекта можно также заменить воздушный фильтр.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Проверка и замена

Отметим, что большинство признаков неисправности датчика положения дроссельной заслонки присущи и другим датчикам. Поэтому необходимо знать как правильно выявить, действительно ли причиной нарушения работы силовой установки является именно датчик дросселя.

Конечно, если есть сканер, то это не составит проблем. Подключили его, установили код ошибки, расшифровали его и установили, что неисправен ДПДЗ. Но не всегда под рукой имеется такое устройство.

Произвести проверку датчика заслонки можно при помощи обычного мультиметра, установленного на измерение напряжения. Работы по диагностике датчика дроссельной заслонки – несложные и сделать их может даже новичок.

Видео: Как проверить дпдз, проверяем по мануалу

Для проверки необходимо подключить щуп прибора к «минусовому» выводу (обычно черного цвета) и «плюсовому», с которого снимаются показания. Чтобы его выявить необходимо включить зажигание и сделать замер. Если на дисплей выведется значение в 4-5 В, значит, щуп подключен к подающему выводу и следует его переустановить на другой.

Если датчик исправен, то после подключения щупа к необходимому выводу значение на дисплее должно снизиться до 0,5-0,7 В. Для дальнейшей проверки следует рукой плавно открыть дроссель. При этом напряжение на выводах должно возрастать, а при полностью открытой заслонке его значение должно установиться на уровне 4-5 В. После отпускания дросселя показания мультиметра должны снизиться.

Если эти условия замеров не соблюдаются, то ДПДЗ неисправен. Конструкция его неразборная, поэтому он ремонту не подлежит, а при его поломке он просто заменяется. Хотя все же некоторые пытаются произвести оценку состояния составных элементов, предварительно его разобрав.

Сделать диагностику можно аккуратно поддев и сняв верхнюю крышку, которая приклеена к корпусу. После этого получим доступ к пластине с резистивными дорожками, к которой припаяны выводы. Распаяв выводы, можно эту пластину извлечь и оценить состояние резистивного слоя дорожек и контактных наконечников бегунка. Но зачастую восстановить повреждения и затертости невозможно, поэтому и не стоит заморачиваться с разборкой этого элемента, а сразу приобрести новый для смены.

Для замены необходима только отвертка и новый датчик положения дросселя. Перед откручиваем двух болтов крепления следует отсоединить колодку с проводами, подходящими к нему. Затем выкручиваем крепежные элементы и извлекаем неисправный элемент, а на его место установить новый, проследив за тем, чтобы он плотно сел на шток оси. Фиксируем установленный датчик дросселя болтами и подсоединяем колодку.
