Датчик температуры газа гбо

Типы газовых датчиков

WPGH-1

Датчики пропан-бутановых газовых систем классифицируют по двум важным параметрам:

• По значению сопротивления. Большинство приборов имеет 50 кОм или 90 Ом;
• Приборы подразделяют на 2-х и 3-х контактные.

Так, резистивный датчик wpgh-1 имеет сопротивление 50 кОм и снабжён микросхемой, стрелкой и монтируется на мультиклапан. Данное устройство может играть роль самостоятельного указателя, одновременно wpgh передаёт информацию на световой индикатор уровня газа в баллоне.

Современный ультразвуковой высокоточный датчик Sigma позволяет определять объём заправленного газа на заправке и производить контроль остатка топлива с точностью до 1-го литра. Инновационный прибор прикрепляется ко дну газового резервуара. Прямого контакта с газовым топливом Sigma не имеет, вмешательства в газобаллонную схему и конструкцию автомобиля не потребуется.

Как ликвидировать проблему

К снижению повышенного расхода газа на ГБО 4 поколения лучше отнестись с особым вниманием. Причины, которые привели к возникновению этой неисправности не только заставляют тратить больше денег на топливо для авто, но и делают его менее безопасным

Утечка газа, засорение форсунок, износ редуктора, другие проблемы в работе системы ГБО в конце концов приведут к возникновению серьёзных проблем, которые создадут аварийную ситуацию на дороге. Последствия будут тяжелыми. Но избежать этого можно, если вовремя устранить дефекты. Первым шагом к этому должен стать регулярный технический осмотр ГБО. Проходить его рекомендуется не реже одного раза в год и только в специализированных центрах установки и обслуживания.

Уменьшают расход газа на ГБО 4 поколения разными способами. В зависимости от первопричины может потребоваться ремонт с заменой некоторых частей автомобиля или перенастройка электронной системы контроля. Заниматься этим самостоятельно не следует. ГБО — тонкая и чувствительная система.

Обратитесь за помощью к специалистам прямо сегодня. Опытные сотрудники устранят причину высокого расхода газа, позволив вам снова начать экономить деньги на топливе.

Установка и подключение

По типу расположения газовые клапаны бывают:

1. Выносные;
2. встроенные.

Выносной электроклапан ГБО, как правило, монтируют в подкапотном пространстве автомобиля, либо ставят непосредственно на газовый редуктор через переходник. Встраиваемый, расположен в корпусе испарителя.

Встроенный и выносной электроклапаны

Иногда, для большей безопасности устанавливают сразу два клапана, после мультиклапана (в расходной магистрали до испарителя) и на редукторе.

Подключение происходит при помощи проводки газового оборудования, согласно схеме, которая прилагается в комплекте ГБО. При установке 2-го поколения жгут прокладывается от кнопки управления к соленоиду. В ходе установки 4-го поколения, кабель идёт от блока управления ГБО к клапану. Разницы, куда подключать клеммы на катушке, нет.

Преимущества «OMVL» перед системами других брендов

Редукторы «OMVL»

Редуктора «OMVL» отличаются стабильностью во всех режимах работы двигателя: при малых, средних и максимальных нагрузках. Все редукторы «OMVL» оснащены запатентованной системой управления давлением разряжения, что позволяет добиться устойчивой работы даже в самых агрессивных погодных условиях. Продолжают превосходно работать даже при температуре ниже −25°C, в отличие от редукторов других производителей.

Доступность и ремонтопригодность также являются неоспоримыми преимуществами редукторов «OMVL» перед другими брендами. Каждый этап производства жестко контролируется на соответствие всем действующим стандартам. Каждый редуктор «OMVL» проходит проверку инертным газом, что исключает малейшие утечки газа при эксплуатации на транспортном средстве.

Нельзя не отметить, что все редукторы «OMVL» производятся исключительно в Италии.

Инжекторы «OMVL»

Особенной популярностью среди многих производителей электроники газобаллонного оборудования пользуются именно скоростные инжектора «OMVL», которые обеспечивают точное дозирование газа на протяжении длительного периода эксплуатации. Только инжектора «OMVL» могут отвечать требованиям даже самых изысканных потребителей при этом имея низкую стоимость. Минимальное стабильное время впрыска, которое обеспечивают инжектора «OMVL» GEMINI — 1,7 мс, «OMVL» FAST LIGHT — 2,5мс. Такой показатель имеют далеко не все производители ГБО премиум — класса. Инжектора «OMVL» имеют уникальную конфигурацию, позволяющую производить монтаж в различных положениях.

Во всем мире ценится высокое качество и относительно низкая стоимость запасных частей инжекторов «OMVL». Ремонтопригодность также является преимуществом данных инжекторов: в случае выхода из строя рампы форсунок нет необходимости менять ее целиком, достаточно сменить только неисправную деталь. Рампы большинства других производителей вы сможете поменять лишь целиком, что увеличит стоимость обслуживания газобаллонного оборудования.

Электронный блок управления «OMVL»

ЭБУ «OMVL» идеально работает на современных автомобилях благодаря огромному количеству различных стратегий и адаптаций, включая адаптацию, основанную на системе бортовой диагностики автомобиля OBD. Качество и надежность подтверждено гарантийными обязательствами — три года, без ограничений по пробегу, редко какой производитель может себе это позволить.

Все настройки производятся в автоматическом режиме, приводя к минимуму вмешательства в настройку со стороны мастера
по установке ГБО.

Как проверить ДАД компьютерной диагностикой

Всё, что нужно для самостоятельной компьютерной диагностики, на простом языке изложено в рубрике Диагностика Шевроле

Данным способом можно довольно таки просто оценить состояние датчика.

Тут нужно обратить внимание на два параметра — барометрическое давление и абсолютное давление в коллекторе. Почему два?. Потому что ДАД не совсем ДАД

Потому что ДАД не совсем ДАД

Он измеряет не только абсолютное давление в коллекторе, но и давление в окружающей среде. Это необходимо для того, чтобы двигатель адекватно работал не только в обычной местности, но и, допустим, в горной, где атмосферное давление уменьшается по мере увеличения высоты. А разное атмосферное давление оказывает разное влияние на процессы в двигателе, поэтому ЭБУ должен знать это самое давление, чтобы применять те или иные коррекции в управлении двигателем. Более подробно про работу ДАД и какие процессы влияют на его показания можно посмотреть тут

Этот параметр мы чуть ниже затронем. А сейчас начнём проверку ДАД по графикам диагностики.

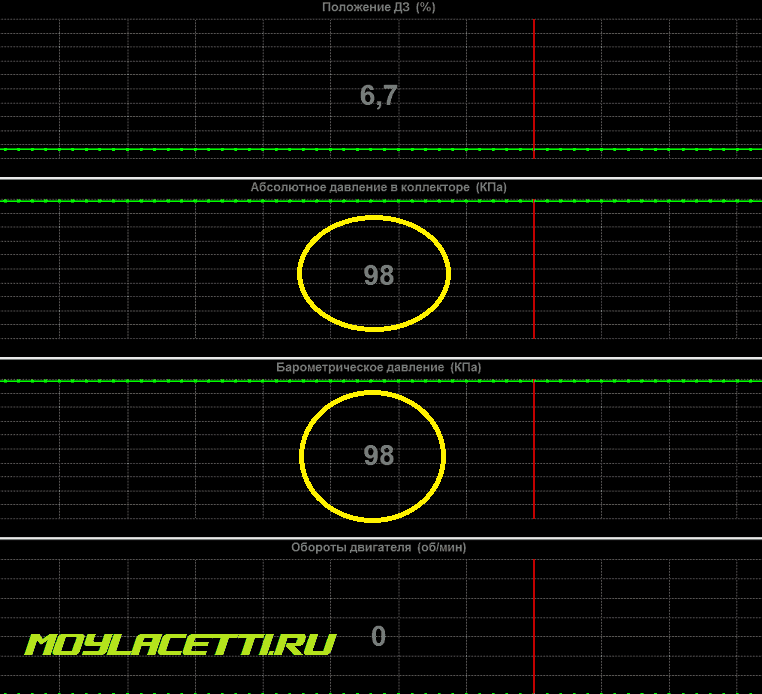

Когда двигатель не запущен, тогда давление в коллекторе равняется атмосферному, что можно увидеть на графиках

Как видим, так оно и есть. Значит на этом этапе всё в порядке.

На запущенном двигателе в режиме холостого хода во впускном коллекторе давление падает практически на 70% и должно составлять 30-35 кПа

При нажатии педали акселератора давление в коллекторе неизбежно возрастает. Поэтому ДАД должен об этом сигнализировать. Если заслонка открыта на большой угол при действующей нагрузке на двигатель (разгон, движение в гору и т.п.), то давление в коллекторе возрастёт до атмосферного

Если ДАД при нажатии на педаль акселератора под нагрузкой практически не изменяет своих показаний или делает это с большим запаздыванием, то следует обязательно разобраться в причине такого поведения, так как это является неисправностью. Например, обороты двигателя при интенсивной нагрузке поднялись уже больше 2000 об/м, а ДАД на это не реагирует, показывая заниженное давление в коллекторе, то это не нормально.

Примечание: При нажатии педали газа на холостом ходу и при отсутствии нагрузки на двигатель (кондиционер, обогрев заднего стекла и т.п.) заниженные показания (22-25 кПа) являются адекватными. Так и должно быть! Попробую на простом языке объяснить. При нажатии педали газа происходит резкий всплеск показаний – это отработал ДАД на изменение условий в коллекторе и двигатель ещё не успел раскрутится и “забрать” в себя воздух, вошедший через приоткрытую заслонку.

Затем двигатель набрал обороты и ему легко вращаться и развивать обороты дальше, так как ему ничего не мешает (нет нагрузки). Чем больше у него обороты, тем больше он засасывает в себя воздух, создавая ещё большее разрежение в коллекторе, так как мы заслонку открываем не полностью, а лишь для поддержания оборотов, каких хотим.

При нагрузке (трогаемся, разгоняемся, вкл. кондиционер) условия работы меняются. Двигателю уже не так легко развивать обороты и он это делает медленнее и не успевает всосать в себя вошедший воздух. Из-за этого повышается давление в коллекторе. Мы жмем педаль ещё сильнее, требуя от двигателя оборотов, он тужится и развивает обороты медленно. В итоге мы открываем заслонку полностью и в коллекторе становится почти атмосферное давление. То есть, чем выше давление в коллекторе, тем двигателю тяжелее. Это и есть ничто иное, как «датчик нагрузки на двигатель», а не «датчик для расчёта массы воздуха», о чём я писал выше.

Вот ещё интересный момент. Только здесь ДАД показывает очень завышенное барометрическое давление, которое по его мнению составляет аж 112 кПа. Хотя на нашей планете было зафиксировано максимальное давление 108 кПа!

Ясно, что датчик показывает не правдивые показания и это нужно устранять. Первым делом при таких симптомах необходимо проверить и зачистить массу от ЭБУ к двигателю. У Шевроле Лачетти она находится под стартером. Вот тут написано про массы Лачетти.

Неисправности и проверка работоспособности

Практика эксплуатации МАП сенсора показывает, что нарушение его работоспособности нередко связано с неправильным монтажом. Необходимо понимать, что устанавливать прибор следует в точке, находящейся выше входного коллектора, а также рампы газового распределителя и фильтра тонкой очистки, к низу разъёмом (фишкой). Это исключает скопление пара, загрязнений и конденсата в корпусе датчика, повышает надёжность, корректность его работы.

Первыми признаками того, что МАП сенсор вышел из строя, являются:

• произвольный переход с газа на бензин и обратно;
• машина отказывается переходить на газ;
• «плавающие обороты» на холостом ходу;
• рывки при резком нажатии на акселератор;
• потеря приемистости;
• повышенный расход газа.

Помимо субъективной оценки можно применить «научный» подход с использованием вольтметра (для измерения напряжения) и медицинского шприца (для создания вакуума). Однако вряд ли найдётся много желающих утруждать себя подобным экспериментом.

Чаще всего причиной неполадки является пробой датчика давления, он перестаёт фиксировать изменение давления газа. Однако и датчик разрежения может дать сбой, например в том случае, если перепутаны шланги давления и разрежения. Но есть производители, которые объединяют эти датчики для управления одним контроллером, тогда подключить шланги к map sensor можно в любом порядке.

Другой причиной может стать окисление проводов или утечка газа из-за износа резиновых уплотнителей (колец), потеря герметичности пластикового штуцера-тройника. Дефект не сложно обнаружить путём визуального контроля, а также исправить (в продаже имеется ремкомплект).

Большинство автомобилистов при возникновении малейших проблем с нормальной работой ГБО 4 поколения не стремятся проверить мап сенсор, а торопятся его поменять. В то же время во многих случаях есть реальная возможность «реанимировать» этот прибор, после чего он способен успешно проработать не один год. Таким образом, можно сэкономить порядка 3 тыс. рублей. Стоит ли игра свеч, каждый решает сам.

Устройство и принципы работы датчиков

Любой датчик ГБО работает по-своему. Однако существенных различий в функционировании есть только между двумя, ранее отмеченными видами данных узлов. Так, внешние датчики представлены одной деталью, расположенной где-то в салоне и соединённой с панелью управления. Если в процессе функционирования ГБО даёт сбой, то внешний идентификатор включается и оповещает автомобилиста об утечке. В случае же с внутренними датчиками устройство работы заметно сложней. В типовом варианте оно основано на объединение в сеть следующих элементов газовой аппаратуры:

• Датчик температуры, который вмонтирован в редуктор-испаритель и необходим для определения его температуры;
• Датчик давления, установленный перед редуктором-испарителем и осуществляющий анализ давления газа в баллоне. Зачастую он является частью газового клапана.

Именно совокупность данных датчиков формирует единую систему определения уровня топлива ГБО. Настройка системы происходит на программном уровне через блок управления аппаратурой. Результаты работы датчика уровня газа в системе транслируются на панель управления и могут быть использованы автомобилистом для своих целей.

Работает система датчиков температуры и давления посредством постоянного анализа данных, получаемых относительно:

• работы редуктора-испарителя;
• функционирования газового клапана.

В итоге, сформировав точные показатели, датчик ГБО выводит информацию для пользователя. На сегодняшний день наиболее популярными идентификаторами, используемыми в газовом оборудовании, являются узлы от производителей: Lecho, Lovato, TAMONA и Stag.

Техническое обслуживание ГБО четвертого поколения

1. Требуется выполнять еженедельно:

• внешний осмотр герметичности системы, отсутствие утечки газа. Утечку можно обнаружить по характерному запаху пахучего одоранта и при помощи мыльного раствора. Утечка может происходить через трещины в трубках, изношенные уплотнители или неплотные стянутые хомутные соединения трубок;
• удаление накопившегося конденсата в редукторе через специальную нижнюю пробку. Несвоевременный слив конденсата может привести к его коксованию и забиванию сливного отверстия, что в последующем при накоплении конденсата приводит к нарушению нормальной работы редуктора-испарителя.

2. Требуется выполнять ежемесячно: очистку или замену фильтра. Для этого нужно отсоединить от фильтра входную трубку и демонтировать фильтр. Очистить или заменить фильтрующий элемент. Внутри него находится маленький магнит, который следует установить на место после очистки фильтра. 3. Один раз в течение двух лет следует разбирать и чистить редуктор

При этом нужно соблюдать осторожность, чтобы не помять и не порвать мембрану. По окончании чистки и сборки редуктора обязательно выполняется проверка на наличие утечки

Установка и подключение

По типу расположения газовые клапаны бывают:

1. Выносные;
2. встроенные.

Выносной электроклапан ГБО, как правило, монтируют в подкапотном пространстве автомобиля, либо ставят непосредственно на газовый редуктор через переходник. Встраиваемый, расположен в корпусе испарителя.

Встроенный и выносной электроклапаны

Иногда, для большей безопасности устанавливают сразу два клапана, после мультиклапана (в расходной магистрали до испарителя) и на редукторе.

Подключение происходит при помощи проводки газового оборудования, согласно схеме, которая прилагается в комплекте ГБО. При установке 2-го поколения жгут прокладывается от кнопки управления к соленоиду. В ходе установки 4-го поколения, кабель идёт от блока управления ГБО к клапану. Разницы, куда подключать клеммы на катушке, нет.

Различия датчиков уровня газа

В основу устройства резистивного или электромеханического типа положен магнит, который жестко зафиксирован на оси поплавка мультиклапана и поворачивается вместе с ним. Применение такой схемы разрывает прямую механическую связь с газовой смесью, что положительно сказывается на эксплуатационной надежности устройства. Поворотный магнит взаимодействует с секторным реостатом, т.е. по мере изменения уровня газа происходит изменение сопротивления цепи.

Резистивные приборы, которые устанавливают на мультиклапан, конструктивно выполняют по двух- и трехконтактной схемам, что меняет организацию соединительной проводки.

Кроме резистивных датчиков доступны устройства, реализующие иные принципы работы. Так бесконтактный ультразвуковой датчик уровня функционирует по принципу звуковой локации. Фактически он замеряет линейную величину, которую затем пересчитывают в объемные единицы. Увеличение точности работы устройства достигнуто тем, что:

• применяют акустические колебания ультразвукового диапазона;
• баллоны располагают горизонтально;
• используют только те датчики, которые предназначены для конкретного типа газобаллонного оборудования.

Принцип ультразвуковой локации реализует популярный датчик gaslevel.

Производитель обычно рекомендует датчики для работы с конкретным типом газобаллонного оборудования. Для удобства монтажа комплект поставки, как правило, дополнен крепежом.

Датчик газа ГБО

Датчик давления газа ГБО представляет собой целый комплекс различных датчиков газобаллонного оборудования. С его помощью осуществляется координация блока управления о состоянии правильной работы ГБО. Как правило, все датчики в электронике газобаллонного оборудования отвечают за различные показатели. Так, датчик уровня ГБО показывает уровень заправки газового баллона.

В конструкции инжекторных автомобилей присутствует датчик положения педали газа. С его помощью производится оценка ее положения. Затем данная информация передается на дроссельную заслонку, которая, в свою очередь, производит регулировку количества воздуха, выпускаемого для образования газовой смеси.

Конструктивные особенности газового датчика

Пропан-бутановая смесь в баллоне, так же как и бензин находится в жидком состоянии. Поэтому на этом уровне большой разницы между поплавками в бензобаке и газовом баллоне нет. Газовый баллон, в отличие от бензобака, герметичный. В нём всегда присутствует высокое давление. По этой причине взаимосвязь «поплавок-датчик» имеет особенность. На перемещение поплавка реагирует магнит в корпусе мультиклапана. Он начинает вращаться и таким образом воздействует на стрелочный указатель.

Механическая сторона бензиновых и газовых приборов выстроена идентично. Схожесть принципов работы приборов позволяет их комбинацию. Водитель авто может выбирать переключателем, уровень какого вида топлива ему необходимо узнать.

Основные отличия газового и бензинового индикаторов:

1. Для большинства аналоговых приборов полный топливный бак обычно соответствует крайнему правому расположению стрелки.
2. В отношении газа стрелка будет в крайней левой позиции.
3. Диапазон изменения сопротивления ДУГ будет соответствовать приблизительно 1/2 от бензинового.

Возможную путаницу устраняют путём разными способами:

1. Шкалу штатного топливного указателя дополняют голубым сектором, чтобы закрыть 1/2 диапазона.
2. Для показаний газа используется отдельное устройство.

Наиболее современным конструктивным решением, по отзывам пользователей автомашин с ГБО является вывод индикации на штатную топливную панель. Бензиновый индикатор, который находится на приборной доске прямо перед водителем будет работать в 2-х режимах. Когда авто работает на штатном топливе, устройство показывает остаток только бензина. Когда мотор переводится на газ, датчик моментально выполняет переориентировку. Требуется вмешательство в панель приборов автомашины и переделка ДУТ. Реализовать это возможно не на любых моделях автомашин.

Описание и назначение

Индикация топливных остатков в баллоне ГБО – предназначение кнопки газ/бензин. Обычно такие конструкции снабжены двумя видами индикаторов:

• 3-4 с зелёным цветом.
• 1 индикатор – красного цвета. Он загорается, если в ёмкости газа остаётся всего 5-10%.

Иногда индикаторы красного цвета заменяют мигающим зелёным вариантом. Правильное подключение, настройка устройства – главное требование для стабильной работы оборудования.

Мультиклапан баллона – место монтажа для элементов повышенной чувствительности. Показания воспроизводятся на индикаторах, обычных или многоцветных. Более точная стрелочная индикация характерна для старших моделей, появившихся на рынке совсем недавно. Либо они снабжаются цифровыми индикаторами для большего удобства.

Переключателем выбирают вид показаний. Удобство устройств ещё и в том, что их можно комбинировать с другими вариантами измерителей.

Когда делают настройку

Первую калибровку индикатора уровня газа производят в момент установки газобаллонного оборудования на автомобиль. Но со временем индикация на кнопке может сбиваться или изначально быть настроена не правильно. Таким образом, если стрелка на газовом баллоне показывает одно значение, а индикация на кнопке совершенно другое, без настройки датчика уровня газа не обойтись.

Можно доверить процедуру профессионалам, но зачем платить не малые деньги за то, что можно сделать самостоятельно?

В первую очередь следует понять, а показывал ли индикатор уровня газа правильное значение раньше? Если нет, то понадобится чуть больше времени и специальный кабель ГБО, чтобы подключить электронный блок управления к ноутбуку и выставить верное значение датчика уровня газа.

Для каждого датчика в блоке управлении необходимо выставить свое значение. Следует также знать о том, какой именно датчик установлен у Вас в системе и по какой схеме он работает – измеряет сопротивление, либо меряет напряжение.
Выставив нужные параметры датчика следует перейти к самой калибровке.

Особенности эксплуатации ГБО 4-ого поколения

Оборудование позволяет осуществлять комбинированное питание двигателя бензином и газом. Переключение из одного режима питания в другой может производиться из кабины ручным способом, а также автоматически. Маленькая панель управления содержит светодиодный указатель уровня газа и переключатель топлива. Обычное расположение панели управления – под рулевой колонкой слева возле регулятора направления фар.

Индикатор газа содержит четыре зелёных светодиода и один красный, расположенных в один ряд. Загорание одного зелёного светодиода означает наличие 10 литров газа. Обычно этого запаса хватает на 100-120 км пробега. Загорание красного светодиода сигнализирует о наличии аварийного остатка топлива, которого может хватить на 50-80 км пробега. Оно предупреждает о необходимости заправки газа на газозаправочной станции.

Отдельный красный светодиод, расположенный в верхнем углу пульта и работающий в мигающем режиме, сигнализирует о том, что двигатель работает пока на бензине, но система готовится к переключению на газовое топливо. Это происходит при каждом запуске двигателя до того момента, пока он не наберёт нормальной температуры и хорошо не прогреется.

Кнопка переключения режима питания двигателя и индикаторы количества газа

Так как двигатель имеет как бензиновую, так и газовую систему питания, то такое дублирование в 2 раза повышает надёжность его работы. Кроме того, значительно повышается длительность пробега на одной заправке бензиновым и газовым топливом. Это выгодно в дальних поездках по малонаселённым местностям, где сеть заправок редкая и некачественная. Добавляет также возможность повысить защиту от угона автомобиля легко снимаемый и устанавливаемый коммутатор, удаление которого блокирует подачу бензина и газа на инжекторы.

Особенно выгодно ГБО 4-ого поколения для владельцев авто, двигатели которых оборудованы дорогостоящей системой впрыска топлива с катализатором для очистки выхлопных газов. Оно не только даёт значительную экономию дорогого высокооктанового топлива АИ-98, но экономит при этом ресурс каталитического нейтрализатора. Это оборудование предназначено для автомобилей, отвечающих экологическим требованиям Евро-3 и более. Оно обладает системой импульсного впрыска газовоздушной смеси, которая работает под контролем отдельного блока управления, сопряжённого с микропроцессором. Блок управления обрабатывает команды микропроцессора и вырабатывает управляющие сигналы, открывающие электромагнитные форсунки впрыска газа и блокирующие форсунки подачи бензиновой смеси.

Концентрация подаваемой топливной смеси контролируется системой датчиков, которые определяют:

1. давление газа;
2. температуру редуктора;
3. температуру газа.

Если давление подаваемого газа становится ниже порогового значения, то электронный блок автоматически отключает газовые форсунки и открывает бензиновые форсунки, переводя двигатель на бензиновое питание.

Конструкция

Датчик температуры газа своим внешним видом напоминает металлическую колбу с резьбой. Из нее выходит два провода, для соединения с системой ЭБУ. Установка прибора осуществляется в паз, имеющийся в редукторе. Изделие подбирается под определенный вид инжекторной системы, а также производителя ГБО. Автоматическое переключение на газ основного топлива выполняется после нагрева охлождающей жидкости до 30 — 50 градусов (в зависимости от настроек системы).

Каждый прибор отличается своими техническими параметрами, имеет различное сопротивление. Для сохранения полученных величин, необходимо грамотно выбрать подходящий тип прибора.
