Проверка датчика холла и его замена

Проверка датчика Холла

Есть несколько вариантов, как проверить датчик Холла, как проанализировать функциональность. Выбирают самый доступный способ или подходящий под сложившиеся условия — все методы действенные

Надо знать, как датчик Холла выглядит, проверка также подразумевает, знание, как устроена распиновка.

Имитация наличия

Процедура самая быстрая, подходит, когда питание на электрозажигании есть, но искры нет.

Порядок:

• С трамблера убирают 3-штекерную колодку.
• Включают зажигание автомобиля.
• Соединяют (замыкают кусочком проводка) контакты (клеммы) 3 и 2. Первый — это «–», второй — «+», для сигнала.
• Двигают проводками, быстро соединяя/разъединяя их с контактами. Есть искра — датчик сломан. Высоковольтный провод держат у массы.

Проверка мультиметром

Проверка датчика холла мультиметром популярная, дает возможность определить, исправна ли сама цепь питания в изделии.

Как проверить тестером датчик холла на ВАЗ:

1. Перевести тестер на анализ напряжения (вольтметр) с диапазоном от 0 до 15 В.
2. Поставить четвертую передачу, домкратом колесо чуть-чуть приподнять (достаточно для прокручивания).
3. Тестер подсоединить к сенсору, крутить колесо и следить за дисплеем.
4. Замерить параметры на выходе: исправный экземпляр имеет их в диапазоне 0,4–11 В.

Для проверки, нет ли обрыва на цепи, ставят на тестере режим «прозвонки». Один щуп к контакту на фишке, второй — к соответствующей ножке сенсора. Данным способом проверяют только жилы кабеля, а не само внутреннее устройство сенсора. Обрыва нет — зуммер (если есть такая опция) и скачок цифр близко к нулю (0,001 и тому подобное); есть обрыв — 1.

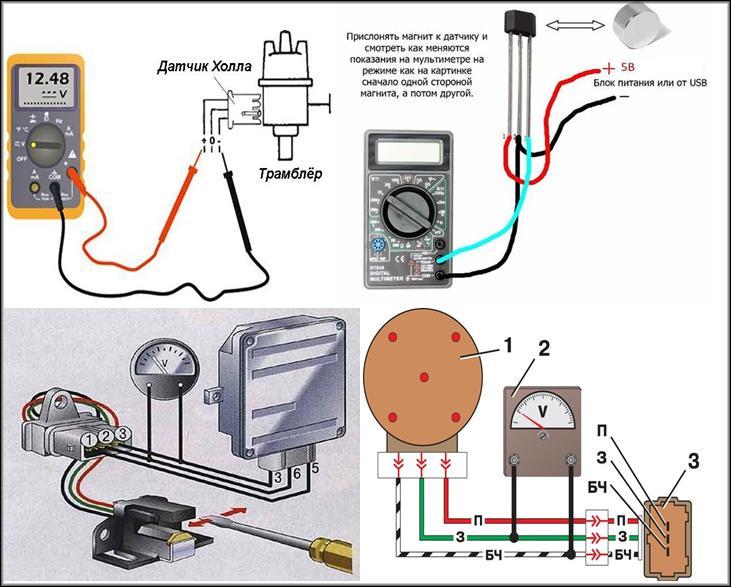

Варианты схем проверки мультиметром и вольтметром:

Замена рабочим экземпляром

Можно поставить рабочее изделие, если есть запасное, или одолжить его. Если проблема осталась, то старый экземпляр сломан, но желательно в поломке удостовериться полностью и вставить его еще раз, предварительно почистив контакты.

Сложный метод

Данная процедура как проверить датчик Холла сложнее предыдущих, но, если есть средние познания в электротехнике применить ее просто. Суть: проверить, есть ли сопротивление.

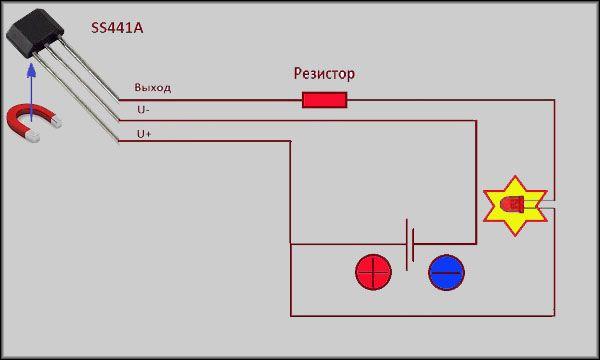

Для реализации необходимо сделать несложный узел. Собирают схему со светодиодом, резистором (1 кОм), батарейкой «крона» (9 В). Для понимания достаточно графической схемы:

Датчик Холла машины своими руками со вспомогательным приспособлением проверяют так:

• ножка диода снабжается сопротивлением (припаивают резистор), к нему — 2 провода, желательно подлиннее. Снимают крышку распределителя, отщелкивают трамблер, штекерную коробочку. Делают анализ электроцепи: щупы тестера (подойдет и вольтметр) — к 1 и 3 клемме, далее — зажигание. Исправность — на дисплее 10–12 В;
• аналогично, на те же выводы подключают сооруженную конструкцию. При правильной полярности появится свет, если нет — переставляют жилы;
• проводок на клемме 1 не беспокоим; конец с 3 кидаем на свободную 2;
• крутим распредвал (вручную, стартером): моргание света — все в порядке, если нет — надо менять измеритель Холла.

На большинстве автомобилей датчики Холла проверяются максимально похоже, как описано.

Преимущества и недостатки

К преимуществам ДХ можно отнести:

1. Многофункциональность. Контроллеры Холла, как описано выше, могут играть роль десятков видов датчиков.
2. Надежность. Не подвержены износу т.к. не имеют движущихся частей. На их работе не влияет ни влага, ни пыль (вибрация в меньшей степени).
3. Простота. Практически не требует обслуживания.

Среди недостатков ДХ выделяют:

1. Низкий радиус действия. Обычно ДХ не работает на расстоянии больше 10 см. В противном случае придется использовать очень сильный магнит.
2. Сложно обеспечить стабильность измерений. Из-за постоянно меняющегося магнитного поля точность измерений ДХ всегда будет немного колебаться.

Главный недостаток ДХ – температурная нестабильность.

Типы датчиков Холла

Датчики эффекта Холла можно разделить на два типа:

• На основании Вывода
• На основании операции

На основе результатов

На основе выходных данных датчики Холла можно разделить на два типа:

• Датчики Холла с аналоговым выходом
• Датчики Холла с цифровым выходом

Датчики Холла с аналоговым выходом

Датчики Холла с аналоговым выходом содержат регулятор напряжения, элемент Холла и усилитель. Как следует из названия, выход такого типа датчика является аналоговым по своей природе и пропорционален напряженности магнитного поля и выходу элемента Холла.

Эти датчики имеют непрерывный линейный выход. Благодаря этому свойству они подходят для использования в качестве датчиков приближения.

Датчики Холла с цифровым выходом

Датчики эффекта Холла с цифровым выходом имеют только два выхода: «ВКЛ» и «ВЫКЛ». Эти датчики имеют дополнительный элемент «триггер Шмитта» по сравнению с датчиками Холла с аналоговым выходом.

Именно триггер Шмитта вызывает эффект гистерезиса, и поэтому достигаются два различных пороговых уровня. Соответственно, выход всей цепи будет либо низким, либо высоким.

Переключатель эффекта Холла — один из таких датчиков. Эти датчики цифрового вывода широко используются в качестве концевых выключателей в станках с ЧПУ, трехмерных (3D) принтерах и позиционных блокировках в автоматизированных системах.

На основе операции

На основе операции датчики эффекта Холла можно разделить на два типа:

• Биполярный датчик Холла
• Униполярный датчик Холла

Биполярный датчик Холла

Как следует из названия, эти датчики требуют как положительных, так и отрицательных магнитных полей для своей работы. Положительное магнитное поле южного полюса магнита используется для активации датчика, а отрицательное магнитное поле северного полюса магнита используется для отпускания датчика.

Униполярный датчик Холла

Как следует из названия, эти датчики требуют только положительного магнитного поля южного полюса магнита, чтобы активировать, а также отпустить датчик.

Особенности датчика

Принцип работы

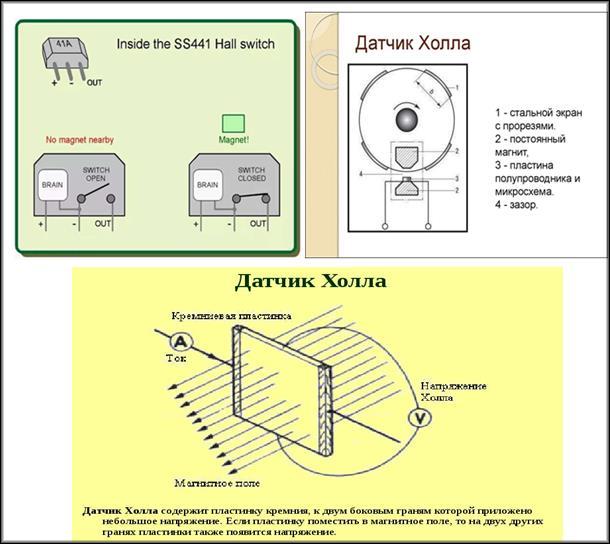

Датчик Холла в своей основе имеет эффект, описанный выше, но его применение отличается некоторыми нюансами. Внутри прибора происходит следующее: на полупроводник под электрическим напряжением оказывает воздействие магнитное поле, причём оно пересекает его поперёк. Результатом этого явления становится электродвижущая сила.

Внимание! При возникновении электродвижущей силы напряжение меняется в диапазоне от 0,4 до 3 В.

Чтобы лучше понять принцип работы датчика Холла рассмотрим конкретный пример. Во-первых, для создания вышеописанного эффекта нужна тонкая пластина, которая будет играть роль полупроводника. Во-вторых, необходим источник электрического тока. Без провода и постоянного магнита также обойтись не получится.

Ток необходимо пустить между двумя сторонам пластины. Причём стороны должны быть параллельны друг другу. Провода нужно закрепить с двух других сторон. Магнит должен располагаться неподалёку от полупроводника. Если всё это будет выполнено в точности, то возникнет эффект Холла. По факту описанная конструкция представляет собой генератор.

При необходимости можно сделать так, чтобы это устройство работало в импульсном режиме. Но для этого нужно между пластиной и магнитом установить экран. Конструкция экрана должна иметь щели.

Для чего нужен щелевой датчик Холла в автомобилях

Главной задачей датчика Холла является изменение напряжения на выходе при перемене состояния магнитного поля. Малейшая неисправность может привести инжектор в нерабочее состояние.

Эффект Холла помогает добиться коммутации между сигнальными контактами, отвечающими за скорость, позиционирование и передачу сигналов. Простейшим считается именно аналоговый датчик. Также существует цифровой аналог, который имеет более сложную конструкцию.

Аналоговый датчик Холла играет роль преобразователя, который должен коммутировать питание для системы зажигания. Тем не менее можно найти конструкции, которые используют целые группы датчиков. Но они находятся на определённом отдалении от магнитов.

В большинстве случаев датчик Холла идёт в комплекте с сердечником. Также к устройству примыкает постоянный магнит. Именно он оказывает необходимое влияние на полупроводниковый кристалл.

В тех автомобилях, в которых установлен цифровой датчик Холла возможно функционирование в двух режимах защиты. Первый активирует защитную схему, а второй отключает. Но такое устройство в большинстве случаев называется распределителем или переключателем. Хотя в основе лежит всё тот же эффект. Подобные аппараты устанавливают на свои машины такие компании, как:

• Opel,
• AUDI,
• BYD Flyer,
• Volkswagen Golf,
• Suzuki,
• Passat,
• BMW.

Довольно часто датчик Холла можно увидеть во многих бытовых устройствах. К примеру, тяжело себе представить компьютерный привод без него. Также нельзя не вспомнить о системах наблюдения и целом ряде мотоциклов.

Внимание! Для повышения точности работы датчик Холла устанавливают в клавиатуры и джойстики.

Достоинства устройства и его применение

Датчик Холла обладает целым рядом преимуществ, которые делают его незаменимым в современном оборудовании:

• Устройство позволяет увеличить производительность мотора.
• Без него невозможна точная работа тахометра и спидометра,
• Датчик повышает безопасность автомобиля.

Датчик Холла можно использовать по-разному. Но в большинстве случаев автомобильные конструкторы применяют его для контроля скорости. Точнее, он осуществляет мониторинг передаточных колёс и валов. Также он контролирует их скорость вращения. Это позволяет обеспечить быстрый запуск двигателя, работающего на основе принципа внутреннего сгорания.

Также датчик Холла может обеспечить запуск антиблокировочной тормозной системы, а это, в свою очередь, напрямую влияет на безопасность на дороге. О тахометре в таком случае и говорить не приходится.

Но возможно и другое применение. Отличным примером в данном контексте будут бесщёточные электрические двигатели, работающие благодаря действию постоянного тока. Благодаря датчику Холла в таких устройствах определяется место, где находится постоянный магнит.

Как видите, у датчика Холла может быть множество применений. Сфера использования напрямую зависит от решения производителя. Допустим, конструкцию с двумя расположенными друг напротив друга магнитами можно использовать для того, чтобы регулировать скорость работы дискового накопителя.

Цифровые датчики: высокая надежность в дискретных приложениях

Во многих приложениях используется цифровой выход для определения, находится ли объект в определенной позиции. Например, датчик может быть использован для проверки наличия защитного ограждения на механизме. Если ограждение находится на своем месте, машина работает. Если же это не так, машина работать не будет. В этом типе дискретного приложения требуется цифровой выход. В приложениях с магнитными датчиками исключительную надежность обеспечивают следующие цифровые датчики:

Герконовые датчики: преимущества и применение

Герконовый датчик представляет собой электрический ключ, который для работы не требует питания, в отличие от интегральной схемы. Выводы заводятся в герметизированную стеклянную колбу, в которой находятся контактные пластины. В результате ключ в герконе обладает высокой надежностью, поскольку он не подвержен влиянию влаги или других факторов окружающей среды. Поэтому контакты не будут окисляться и с нагрузками логического уровня будут продолжать работать в течение миллионов циклов.

Герконовые датчики очень популярны среди приложения с питанием от батареи. Они используются в автомобильных составляющих безопасности, например, обнаружение защелкивания застежки ремня безопасности и обнаружение столкновения. Поскольку герконы могут переключать нагрузки и постоянного, и переменного напряжения, их часто выбирают для цифровых приложений типа «вкл/выкл», например, детектирование закрытия/открытия двери в системах безопасности и в бытовой технике.

Например, дверь холодильника использует геркон для определения закрытия двери. Магнит крепится к двери, а герконовый датчик закрепляется на неподвижной раме, скрытой за внешней стенкой холодильника. Когда дверь открыта, герконовый датчик не может обнаружить магнитное поле, что заставляет включиться светодиодную лампу. Когда дверь закрывается, датчик обнаруживает соответствующее магнитное поле, и светодиод выключается. В этом приложении микроконтроллер внутри блока управления получает сигнал от геркона, а затем включает или выключает светодиод.

Рисунок 1 – Геркон в двери холодильника используется для включения и выключения светодиода

Цифровые датчики Холла: преимущества и применение

Цифровые датчики Холла используют полупроводниковые приборы и их выходное напряжение изменяется в зависимости от изменения магнитного поля. Эти датчики объединяют в семе чувствительный элемент с эффектом Холла и электрическую схему, обеспечивающую цифровой выходной сигнал типа «вкл/выкл», что соответствует изменению магнитного поля без использования каких-либо движущихся частей. Использование датчика на основе эффекта Холла ограничено приложениями с низкими постоянными напряжением и током. В отличие от геркона, устройство на основе эффекта Холла содержит в себе активную схему, поэтому оно потребляет небольшое количество тока в любое время.

Цифровые датчики Холла обеспечивают высокую надежность и для точных требований к измерениям могут быть запрограммированы на активацию при заданной величине магнитного поля.

Эти датчики очень популярны в высокоскоростных измерительных схемах таких бытовых машин, как стиральные машины и сушилки. В этом применении вращающийся 16-полюсный кольцевой магнит активирует чип датчика Холла при каждом прохождении красного (северный полюс) сегмента и деактивирует его при каждом прохождении белого (южный полюс) сегмента, что дает очень точный сигнал, соответствующий скорости. Цифровые датчики Холла особенно полезны в автомобильных приложениях безопасности, таких как определение защелкивания застежки ремня безопасности и определение скорости зубчатой передачи.

Рисунок 2 – Схема применения датчика Холла для измерения скорости

Основные сведения

Начнем с базовой информации: где находится датчик Холла, что это такое, для чего он нужен.  «Голый» датчик — это небольшой измеритель (сенсор, обнаружитель), почти всегда черный (цвет зависит от предпочтений производителя), размером в несколько миллиметров. Автомобильные изделия имеют сравнительно большой пластиковый защитный короб, «фишку» с кабелем с разъемом подключения.

Сенсор фаз осуществляет мониторинг магнитных полей, их параметров (напряженности), при этом выдает заданные алгоритмы работы (смыкание контактов и пр.).

Рассматриваемым сенсорам присвоили наименование от фамилии ученого Холла, открывшего, что разность потенциалов (холловского напряжения) возникает, если в поле помещают объекты с постоянными токами.

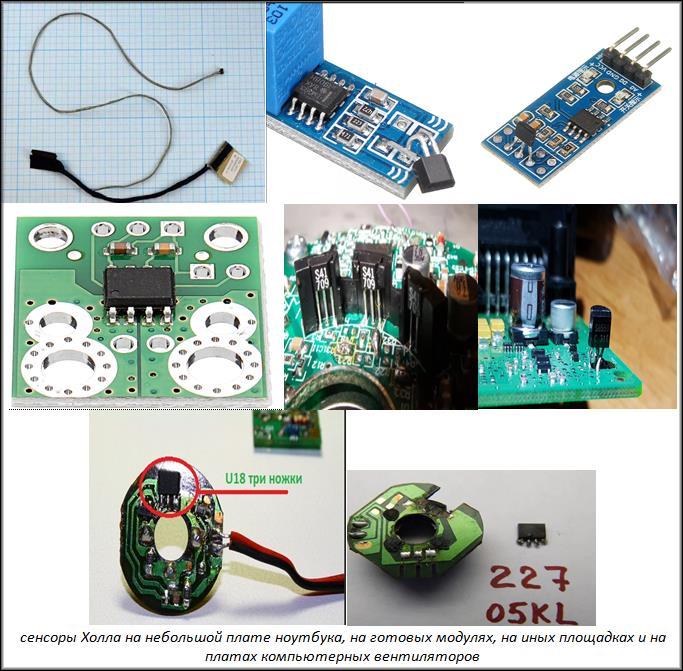

Автомобильный сенсор тока находится в трамблере — узле для подключения свечей, он скрыт пластиковой фишкой с тремя проводами и разъемом под них. На иных приборах он может размещаться где угодно. Обычно на печатных платах — это крошечная черная коробочка стандартно на 3, реже — на 4 ножках. Линейные Hall sensor напоминают микросхему. Изделие также определяют по маркировке, обозначения есть в справочниках радиодеталей, (распространенные S41, 41F, U18, 3144, 44E, 49E).

При токовом течении в одном направлении электроны отклоняются в проводниках, размещенных перпендикулярно к полю. Участки их имеют неравномерную плотность частиц, это и есть разность потенциалов, фиксируемая датчиком Холла. Становится возможным анализ напряжения под прямым углом к току.

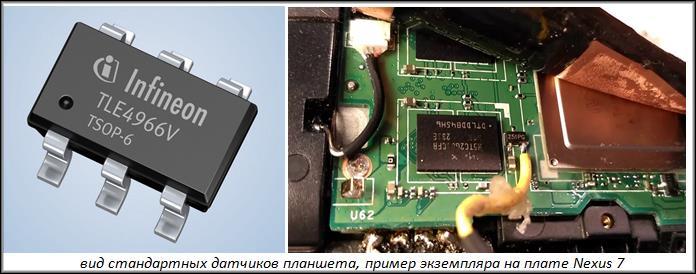

Есть также Hall effect sensor упрощенный как, например, в смартфонах: только с функцией подтверждения наличия магнитных явлений, напряженность не анализируется. На базе узла, включающего датчик  и магнитомер, телефон снабжается опцией компаса.

Как функционирует

Принцип работы, использования датчика Холла:

• Электроны при прохождении тока движутся по сенсору прямолинейно.
• При воздействии поля частицы с зарядом отклоняются силой Лоренца по изогнутой траектории.
• Отрицательно заряженные элементы, они же электроны, притягиваются на 1 сторону Hall sensor, а плюсовые (дырки) — к иной.
• Описанное накопление по разным сегментам создает разное напряжение, это и есть разность потенциалов. Пропорциональность возникшего напряжения к электротоку и напряженности поля прямая. Эти окончательные явления и отслеживаются сенсором, принцип используется для определения положения подконтрольных им обслуживаемых объектов.

Где применяются

Датчики фаз начали устанавливаться в конструкции около 75 лет после их изобретения, когда появились доступные технологии создания полупроводниковых пленочных материалов.

Характерные области применение датчиков Холла:

• первая область, где началось использование — машиностроение, для замеров углов распредвалов, коленвалов, фиксации искрения на узлах зажигания;
• переключатели (бесконтактного типа), анализаторы уровня веществ, скорости вращения лопастей, приспособления дистанционного обнаружения токов;
• сканирование магнитных обозначений;
• как замена герконам (автоматические выключатели, смыкающие контакты посредством магнита). В этой сфере описываемые устройства наиболее распространенные из-за многочисленности приборов: микроэлектроника, техника от наушников до манипуляторов, клавиатур, в лифтах, охранном оснащении (двери, запорные элементы).

В смартфоне

Датчик холла в смартфоне применяются для таких целей:

• как часть компаса, магнитомера;
• для мониторинга закрытия/открытия чехла с магнитной защелкой отслеживанием ослабления/повышения поля;

Опишем, для чего нужен датчик холла в смартфоне на обложке. При отдалении магнита с обнаружителя идет импульс на активацию табло, когда ближе — на отключение. Разновидность таких чехлов — отдельный вид изделия, именуемый обычно Smart Case. Есть и дополнительные функции, принцип действия их такой: если применяется обложка без окошек около дисплея, то посредством обнаружителя отключается экран, когда он закрыт, при открытии — автоматическая активация. При наличии окошек инициируется переключение содержимого на табло. На видимой области — часы и пр., на всем дисплее — вся информация.

Не все смартфоны имею описанное усовершенствование, а также не всегда производители указывают его в перечне опций, поэтому нужно уточнять этот параметр. Но если в рекомендуемых аксессуарах есть отметка о таковых подходящих из категории Smart Case, то данная опция присутствует.

Какие могут быть неисправности?

Признаки неполадок контроллера Холла:

1. Наблюдается резкий рост потребления топлива в системе. Это обусловлено тем, что впрыск горючей смеси в силовом агрегате происходит больше одного раза за цикл прокручивания коленвала.
2. Мотор машины стал функционировать менее стабильно. Транспортное средство во время движения дергается, мощность двигателя может резко падать. Иногда не получается увеличить скорость машины более чем на 60 км/ч. Во время движения силовой агрегат может произвольно заглохнуть.
3. Иногда поломка датчика Холла становится причиной фиксации рычага трансмиссии. Скорости коробки передач переключить не получается, такая особенность характерна для новых иномарок. Чтобы решить проблему, необходимо перезапустить силовой агрегат.
4. Неисправность может проявиться в виде отсутствия искры для воспламенения горючей смеси. Из-за этого запуск мотора машины будет невозможен.
5. Вероятны сбои в функционировании системы самодиагностики. К примеру, на контрольном щитке появляется индикатор проверки мотора, если агрегат работает на холостом ходу. Когда обороты двигателя увеличиваются, ошибка с приборной панели пропадает.

Канал «Авто-Мото» рассказал о признаках неисправности регулятора, а также других элементов системы зажигания в автомобиле.

Если сам контроллер Холла целый и рабочий, то неисправность может быть связана с такими причинами:

1. На корпус устройства попала грязь или другие посторонние предметы.
2. Произошло повреждение либо обрыв сигнального кабеля, по которому подключен контроллер.
3. В колодку для соединения датчика Холла с бортовой сетью попала влага. Решить проблему можно путем просушки разъема.
4. Произошло замыкание сигнального проводника с кузовом или электросетью транспортного средства. Для определения неисправности необходимо прозвонить устройство.
5. Произошло повреждение экранирующей составляющей на жгуте с проводкой. Возможен обрыв отдельных кабелей.
6. Проблема может заключаться в повреждении проводников, предназначенных для питания контроллера Холла.
7. При подключении устройства была спутана полярность. Из-за этого датчик функционирует некорректно или вовсе не работает.
8. Неисправности в функционировании высоковольтной цепи системы зажигания.
9. Неполадки в функционировании управляющего модуля автомобиля.
10. При установке контроллера был неверно выставлен люфт между самим датчиком, а также магнитопроводящей пластиной.
11. Проблема может заключаться в повышенной амплитуде торцевого воздействия шестеренки распредвала. Требуется детальная диагностика схемы.

Дмитрий Мазницын в ролике рассказал о причинах неисправности регулятора и дал рекомендации по их устранению.

Аналоговые/пропорциональные датчики для повышения стабильности и точности

Аналоговые измерительные приложения позволяют конечному пользователю мгновенно получать обратную связь о положении магнита. Аналоговый датчик Холла обладает высокоточным выходным сигналом с высоким разрешением.

Ранее аналоговые датчики Холла измеряли у магнитов плотность потока и в значительной степени зависели от внешней температуры. Так как в последние годы аналоговые технологии эффекта Холла развивались, теперь, вместо традиционной амплитуды поля, микросхема с датчиком Холла теперь измеряет угол поля, делая его намного менее чувствительным к изменениям температуры. Это улучшение позволяет датчику обеспечивать более стабильный аналоговый выходной сигнал в широком диапазоне температур.

Рассмотрим два типа датчиков Холла, которые могут быть выбраны для аналоговых измерительных схем:

Поворотный датчик Холла: преимущества и применение

Этот полупроводниковый датчик изменяет выходное напряжение при изменении магнитного поля. Он сочетает в себе измерительный элемента на основе эффекта Холла и электрическую схему, обеспечивающую аналоговый выходной сигнал, который соответствует изменению вращающегося магнитного поля без использования каких-либо движущихся частей. Этот датчик предлагает два варианта выходного сигнала: аналоговый или широтно-импульсно-модулированный (ШИМ). Устройство программируется таким образом, чтобы инженер мог связать определенное выходное напряжение или ШИМ сигнал с точной степенью поворота. При повороте до 360° доступны несколько точек программирования. Каждая программируемая точка представляет собой напряжение или ШИМ сигнал, который соответствует заданному углу магнитного поля. Это приводит к получению выходного сигнала, пропорционального углу поворота.

В отличие от механического и резистивно-плёночного поворотных устройств поворотный датчик Холла не испытывает механического износа или изменения значений сопротивления. Кроме того, он очень стабилен при нормальных рабочих температурах вплоть до +105°C. Результаты измерения угла поворота в диапазоне 0°–360° точно калибруются в соответствующем диапазоне выходного постоянного напряжения 0,5В–4,5В или коэффициента заполнения ШИМ сигнала 10–90%.

Поворотные датчики Холла становятся очень популярными для замены механических резистивно-пленочных потенциометров. Они используются в автомобильных и внедорожных приложениях, таких как определение положения клапана EGR в двигателях. Эти датчики также могут использоваться для определения положения поворотных ручек в приборах и бытовой технике.

Рисунок 3 – Поворотный датчик Холла, используемый в поворотной ручке стиральной машины

Линейный датчик Холла: преимущества и применение

Линейные датчики Холла похожи на поворотные датчики Холла, за исключением того, что они измеряют не угловое, а линейное движение магнитного поля. Датчик Холла программируется для выдачи заданного напряжения, пропорционального заданному расстоянию. Типы выходного сигнала у него такие же, как и у поворотного датчика Холла. Датчик измеряет линейное перемещение и относительный угол потока магнитного привода на расстоянии до 30 мм на каждую микросхему с датчиком Холла. Это дает в результате выходной сигнал, точно пропорциональный перемещению датчика.

Перед программированием выходных напряжений или значений ШИМ-сигнала, соответствующих относительному значению магнитного поля от магнита на приводе, датчик и привод могут быть помещены на место окончательного монтажа в устройстве, чтобы в процессе программирования учесть все магнитные воздействия от близлежащего окружения. Это позволит инженеру отрегулировать выходной сигнал датчика, поскольку в процессе программирования будут учтены любые шунтирующие, механические воздействия и воздействия посторонних магнитных полей.

Линейные датчики Холла часто используются в качестве датчиков контроля уровня жидкости. В этом применении датчик определяет положение движущегося поплавка с прикрепленным магнитом. Линейные датчики также полезны в более сложных конструкциях, таких как автомобильная коробка передач.

Признаки и причины неисправности

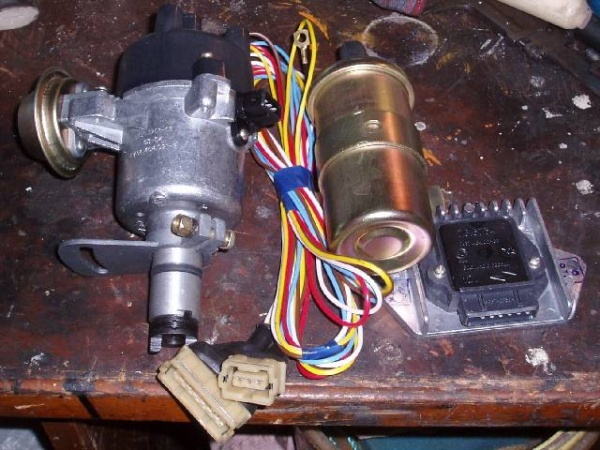

С годами эксплуатации ВАЗ 2108–2109 датчик холла изнашивается. Как следствие, двигатель автомобиля начинает работать разбалансировано или вообще отказывается запускаться. Понять, что проблема именно в зажигании — не просто. Здесь нередко ошибаются даже специалисты сервисных мастерских.

Многие водители самостоятельно начинают искать причину и менять запчасти методом «тыка и подбора». Покупают, свечи, в/в провода, топливные фильтра, катушки, коммутаторы и прочее. И только после установки нового ДХ всё нормализуется. Большинство владельцев ВАЗ 2109, изрядно намучавшись с датчиком холла, открыто делятся признаками его неисправности:

1. Мотор капризничает при запуске или вообще отказывается заводиться.
2. Появляются провалы и плавающие обороты на холостом ходу.
3. При движении может появляться сильная детонация.
4. Иногда мотор глохнет на ходу.

Наиболее часто причиной неполадок является окисление контактов в колодке питания. Можно пошевелить штекер и автомобиль станет работать заметно лучше. Также проблемы возникают в следствии ослабления крепёжных винтов датчика в трамблёре. Достаточно их подтянуть. Иногда причины поломки связаны с коротким замыканием внутри самого ДХ.
