Замена датчика холла на ваз 2108, ваз 2109, ваз 21099

Содержание:

Признаки неисправности датчика Холла на ВАЗ 2107
Замена датчика Холла на ВАЗ 2107
Как снимать датчик?
Поиск и устранение поломок
нет искры инжектор Ремзона ВАЗ
Какой выбрать
Признаки и причины неисправности
Замена
Датчик Холла на ВАЗ 2107
Что это такое
- Симптомы неисправностей
Признаки поломки
- Проверка состояния
Проверка датчика Холла на автомобилях ВАЗ 2108, 2109, 21099
Как проверить датчик Холла в трамблере?
- Прозвонить мультиметром
- Другие способы

Признаки неисправности датчика Холла на ВАЗ 2107

Датчик Холла, как и любой другой элемент автомобиля, со временем может выйти из строя. Однако даже водители с опытом не всегда могут определить, что возникшая проблема связана с рассматриваемым прибором, поскольку неисправность может проявляться по-разному. Для диагностики довольно часто приходится проверять возможные признаки поломки датчика, прежде чем удаётся выяснить, что «виновником» является именно этот датчик.

В то же время существуют основные симптомы, по которым можно определить, что с ДХ на ВАЗ 2107 не все в порядке. Рассмотрим их:

мотор не запускается либо запуск происходит с трудом;
наблюдаются перебои или рывки в работе силового агрегата на холостых оборотах;
мотор глохнет во время движения транспортного средства;
наблюдаются подёргивания при езде с высокими оборотами.

Если проявляется один из перечисленных признаков, то датчик Холла рекомендуется проверить и при необходимости заменить. Владельцам автомобилей с бесконтактной системой зажигания совсем не лишним будет возить с собой исправный элемент, в качестве запасной детали.

Замена датчика Холла на ВАЗ 2107

Замена бензонасоса на карбюраторных ваз 2108, ваз 2109, ваз 21099

Если после диагностики выяснилось, что ДХ вышел из строя, то его следует незамедлительно поменять. Как же заменить датчик Холла? Выполнить операцию можно самостоятельно, сэкономив деньги на обращении в автосервис. Для работы вам понадобится нехитрый набор инструментов:

молоток;
плоская отвёртка;
рожковый ключ 13 мм;
плоскогубцы или небольшие пассатижи.

Желательно проводить операцию в гараже, с хорошо освещённым верстаком, за которым можно удобно расположиться и разложить снятые детали распределителя зажигания. Процесс выглядит следующим образом:

Отключаем минусовую клемму от АКБ.
Выставляем верхнюю мёртвую точку на 1-м цилиндре или отмечаем маркером местоположение трамблёра на корпусе (чтобы затем не настраивать зажигание).
Вынимаем высоковольтные провода из крышки распределителя зажигания.
Отсоединяем резиновый шланг от вакуумного регулятора.
Отключаем снизу разъём 3-контактной колодки.
Ключом 13 мм отворачиваем болт крепления трамблёра к двигателю (под гайкой находится шайба и пластина, не потеряйте их).
Снимаем распределитель из посадочного места и переносим его на верстак.
Отщёлкиваем застёжки на крышке трамблёра и снимаем её (рекомендуется осмотреть уголёк, боковые электроды и корпус на присутствие/отсутствие дефектов).
Демонтируем бегунок, предварительно открутив 2 болта плоской отвёрткой, а затем потянув его на себя (разобрать узел рекомендуется для инспекции).
Плоскогубцами снимаем нижний пружинный штифт с вала или помогаем ему выскочить молотком.
Вынимаем нижний маслоотражатель и шайбу (вытираем их тряпкой).
Тянем за центробежный автомат и вытаскиваем из корпуса распределителя вал. (Его необходимо протереть бензином, соляркой или растворителем, после чего рекомендуется шлифануть мелкозернистой наждачной бумагой).
Откручиваем винты вакуумного корректора и снимаем его.
Откручиваем 2 винта крепления трёхштекерной колодки.
Выкручиваем плоской отвёрткой на опорной пластине 2 болта датчика Холла.
Вынимаем провода из посадочного места и полностью достаём ДХ.
Устанавливаем новый ДХ.

Сборку трамблёра и всего узла осуществляем в обратном порядке. Предварительно все детали рекомендуется помыть специальным составом, например, очистителем карбюратора или аналогичными средствами на основе ацетона.

Для справки. Если планируете прокачать «семёрку» установкой БСЗ, то эксперты рекомендуют заодно поменять свечи зажигания (марка — А17ДВР) и установить комплект высоковольтных проводов «TESLA силикон» с медными контактами.

Как снимать датчик?

Замена маслосъемных колпачков на ваз 2108, 2109, 21099

Для того чтобы выполнить замену, вам нужен ключ на «10» и отвертка. Этого вполне достаточно, но все же рекомендуется иметь при себе еще плоскогубцы. Итак, вам требуется снять трамблер и разобрать его:

От аккумулятора отсоединяете провод массы. От трамблера отсоединяете все бронепровода и трубку вакуумного корректора. Если сомневаетесь, то пометьте расположение бронепроводов, чтобы не перепутать. Выкручиваете три гайки, которыми крепится корпус трамблера к головке двигателя

Обратите внимание на то, в каком положении стоял корпус. Отключаете колодку проводов, извлекаете корпус трамблера

Теперь нужно разобрать его, для этого снимаете крышку, выкрутив два болта. Далее снимаете бегунок и под ним как раз и находится датчик Холла.

Поиск и устранение поломок

Замена насоса охлаждающей жидкости (помпы) на автомобиле ваз 2108, 2109, 21099

Чтобы определить неисправность на карбюраторном двигателе, понадобится точно узнать, что причиной всех проблем является рассматриваемое устройство. Соответственно, нужно провести проверку датчика.

Это можно сделать несколькими способами:

Самый примитивный метод – это установка нового элемента вместо старого устройства. Если все симптомы пропадут, тогда можно считать, что проблема решена. В ином случае искать поломку нужно в иных узлах системы зажигания.
При помощи тестера проверьте напряжение на выходе. Если устройство рабочее, значения будут находиться в диапазоне от 0,4 до 11 В.
Можно провести имитацию работы системы. Для этого вынимается колодка с тремя штекерами, включается зажигание, замыкается провод 3 и 6. Наличие искры говорит о том, что устройство вышло из строя.

нет искры инжектор Ремзона ВАЗ

Появился очень хороший случай на практике показать, как ищется неисправность на инжекторных автомобилях ВАЗ. У нас здесь четкая такая девятка заниженная. Сейчас еще кое-что интересное покажу. Проблема: не заводится. Первичная диагностика показала, что отсутствует искра, и сейчас мы будем искать, в чем же причина. Для того чтобы определить в чем причина, нам нужно посмотреть сигналы на разъеме …*. Сейчас включим зажигание и посмотрим.

На разъеме у нас должен присутствовать показатель масса….* На разъеме у нас присутствует плюс 12 В и масса, и также два управляющих сигнала. Управляющие сигналы мы сейчас сможем увидеть, должны, во всяком случае, увидеть, при вращении стартера. Мы должны услышать писк. Но писков нет, потому что управляющие сигналы также не приходят, поэтому нет искры. Можно еще проверить сигналы на форсунках, но их тоже нет, поэтому без диагностики и компьютера (компьютерной) здесь уже не обойтись.

Как я говорил раньше, при включении зажигания смотрим на лампочку «чек» (Check). Лампочка горит, значит, мозги включились. Так же слушаем бензонасос — бензонасос включается. И при вращении стартера бензонасос включается повторно, это свидетельствует о том, что датчик положения коленчатого вала если и неисправен, то хотя бы получает какие-то импульсы. Форсунки не открываются. На всякий случай я отключил иммобилайзер, он находится вот здесь, просто выдернул разъем. Соответственно, диагностика, конечно, сейчас работать не будет, но мало ли что… И, так как не понятно в чем все-таки причина отсутствия искры и форсунок*, подозрение пало на глюкнувший иммобилайзер. И вот мы сейчас прошиваем блок. Прошивку я скачал, удалил иммобилайзер из прошивки и заливаю его обратно.

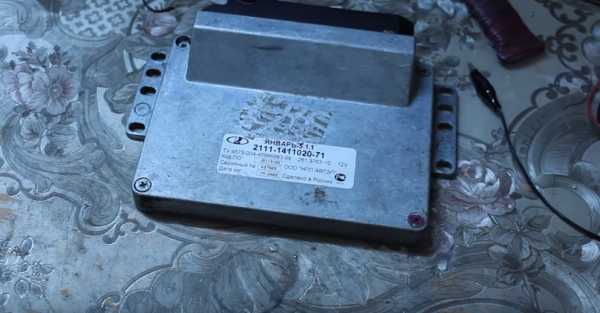

Используется мой самодельный адаптер. Подключим к мозгам…* Используется загрузчик, вот такой — Комбилоадер (CombiLoader), вот такой версии. Прошивку себе скачал, почитаю, чем эта прошивка крута. Может народ и так увидел по версии, я не знаю. Я обычно, если машину ремонтирую, лью стандартное — и уже никаких проблем нет. А то всякие Спорт, Экономичные и прочие — не разберешься потом, что она* так плохо работает. Результаты покажу.

Обманул я вас, к сожалению, не покажу, как решилась проблема. А проблема была довольно интересная. Вроде бы по первым признакам датчик коленвала был живой, можно сказать «условно живой», потому что при вращении коленчатого вала включался повторно бензонасос и я, как бы, временно ушел от этой проблемы. Но, как выяснилось впоследствии, автомобиль ремонтировался недавно, у него снималась головка, и неопытные механики проложили провод, ведущий на датчик положения коленчатого вала вблизи выпускного коллектора.

Еще про ремонт: замена сцепления ВАЗ 2114

Провод оплавился, и замкнулся один из проводов на оплетку. Кто не знает, там идет экранированный кабель, в котором два провода проложены. Что удивительно, импульс при таком положении мозги распознавали и включали исполнительный механизм, то есть реле* бензонасоса включалось, но, соответственно, вычислить положение верхней мертвой точки, вычислить положение импульсов блоку управления* двигателем не удавалось. Заметил чисто случайно (уже замерз, мне было не до съемок), просто шевеля провод около датчика положения коленчатого вала.

Я его снял, датчик проверил — датчик, вроде, заводился* правильно. Подергива(л) провод, враща(л) стартер — двигатель начал схватывать. Тут уже стало понятно, что проблема — с проводкой, и, внимательно посмотрев на провод, увидел, что он сгоревший. Вырезал поврежденный участок, соединил — и автомобиль завелся прекрасно, и уехал*. Уже было темно, хотелось идти домой, поэтому не до съемок было. Тем не менее, докладываю о результатах и немножко (о) моей методике, о которой я чуть ранее рассказывал в видео, о том, как найти искру — датчик может включать насос и в то же время не давать искру — очень интересный случай попался. Думаю, примете к сведению.

Какой выбрать

Независимые эксперты и специалисты сервисных мастерских советуют покупать для ВАЗ 2109 оригинальный датчик холла. Вот заводской номер: 21080-3706800-00. Если у продавца нет в наличии оригинала или долго ждать заказ через интернет, тогда можно приобрести аналог.

Таблица 1. Цены и номера датчика холла ВАЗ 2108–21099

Производитель	Номер	Стоимость в руб.
LADA	21080-3706800-00	590
АВТОВАЗ	21080370680082	240
GALLANT	GLSS133	230
АВТОЭЛЕКТРОНИКА	21080370680000	195
АВТОВАЗ	21080370680001	190
РЕМКОМ	RK02008	150

У заводской продукции могут быть разные окончания в номерах, например, 1, 2, 3 и так далее. Это не подделка. Просто перед вами изделие, выпущенное на смежном предприятии тольяттинского автогиганта.

Признаки и причины неисправности

С годами эксплуатации ВАЗ 2108–2109 датчик холла изнашивается. Как следствие, двигатель автомобиля начинает работать разбалансировано или вообще отказывается запускаться. Понять, что проблема именно в зажигании — не просто. Здесь нередко ошибаются даже специалисты сервисных мастерских.

Многие водители самостоятельно начинают искать причину и менять запчасти методом «тыка и подбора». Покупают, свечи, в/в провода, топливные фильтра, катушки, коммутаторы и прочее. И только после установки нового ДХ всё нормализуется. Большинство владельцев ВАЗ 2109, изрядно намучавшись с датчиком холла, открыто делятся признаками его неисправности:

Мотор капризничает при запуске или вообще отказывается заводиться.
Появляются провалы и плавающие обороты на холостом ходу.
При движении может появляться сильная детонация.
Иногда мотор глохнет на ходу.

Наиболее часто причиной неполадок является окисление контактов в колодке питания. Можно пошевелить штекер и автомобиль станет работать заметно лучше. Также проблемы возникают в следствии ослабления крепёжных винтов датчика в трамблёре. Достаточно их подтянуть. Иногда причины поломки связаны с коротким замыканием внутри самого ДХ.

Замена

Ничего особо сложного в замене ДХ на отечественной девятке нет. Потому за работу вполне можно браться своими руками даже начинающему водителю.

Отключите минусовую клемму от аккумулятора.
Отключите бронепровода от трамблера, отключите шланг от вакуум-корректора.
Далее извлекайте газовый трос и пока убирайте его в сторону, дабы не мешал процессу.
Открутите крепеж кронштейна, который удерживает провода. Кронштейн снимите со шпильки и отодвиньте. Иначе он будет вам мешать.
На корпусе привода вспомогательных узлов и трамблере обязательно нанесите прямую линию. Эта места позволит во время обратной сборки не нарушить момент зажигания.
Отключите питающую колодку с проводами.
Извлеките из картера сцепления заглушки и проверните отверткой маховик таким образом, чтобы установить поршень первого цилиндра в положении верхней мертвой точки.
Чтобы снять трамблер, вам необходимо открутить еще две крепежные гайки, удерживающие устройство.
Снимите крышку с трамблера, снимите бегунок и потяните его вверх. Только немного.
Снимите крышку пылезащиты.
Откручивайте теперь болт крепления, чтобы извлечь штекер.
Нужно еще открутить болты, которые держат пластину нашего искомого датчика.
Демонтируйте болты крепления вакуум-корректора, снимите стопорные кольца, корректор и тягу.
Чтобы достать провода, вам потребуется разжать имеющийся там зажим.
Снимите крепежную пластину, открутите крепежные болты, что позволит вам наконец-то снять вышедший из строя датчик Холла.
Необходимо теперь установить новый датчик и собрать узел, действуя в обратной последовательности.

Важно не сбить настройки зажиганияНе забудьте после завершения работ обязательно проверить, правильно ли работает ваш карбюраторный ВАЗ 2109, не нарушили ли вы момент зажигания. Основная сложность процесса замены ДХ заключается в необходимости добраться до датчика, а также существующие риски нарушения правильной работы карбюратора

Но если действовать аккуратно и строго согласно инструкции, проблем удастся избежать

Основная сложность процесса замены ДХ заключается в необходимости добраться до датчика, а также существующие риски нарушения правильной работы карбюратора. Но если действовать аккуратно и строго согласно инструкции, проблем удастся избежать.

Датчик Холла на ВАЗ 2107

Датчик Холла — один из основных приборов в бесконтактной системе зажигания бензиновых моторов. При возникновении неполадок с этой деталью, работа двигателя нарушается

Чтобы можно было своевременно диагностировать проблему, важно знать и понимать, как работает датчик Холла (ДХ) и, в частности, на ВАЗ 2107, каким образом определить неисправность и заменить прибор. На всех этих моментах стоит остановиться более детально

Датчик Холла является основным элементом бесконтактной системы зажигания бензинового двигателя

Назначение датчика

Ряд электронных систем автомобилей оснащаются датчиками, которые подают сигнал в соответствующий блок, отвечающий за работу силового агрегата, об изменении тех или иных параметров. Бесконтактная система зажигания ВАЗ 2107 также имеет такой прибор, который называется датчиком Холла (ДХ). Его назначение — определять угол положения коленвала и распредвала силового агрегата. Устанавливается сенсор не только на современных, но и на старых авто, например, ВАЗ 2108/09. Согласно показаниям элемента, ток подаётся на свечи зажигания.

Принцип работы прибора

Работа ДХ основана на эффекте увеличения напряжения в поперечном сечении проводника, который помещён в магнитное поле. В тот момент, когда должна появиться искра, происходит изменение электродвижущей силы, от трамблёра сигнал подаётся на коммутатор и свечи зажигания. Если рассмотреть датчик Холла, который сегодня используется в системах зажигания без использования контактов, то представляет он собой прибор для улавливания изменений магнитного поля при работе распредвала. Для срабатывания элемента требуется определённое значение магнитной индукции.

Работа сенсора осуществляется следующим образом: на оси трамблёра есть специальная пластина корончатого типа. Её особенностью являются прорези, количество которых соответствует числу цилиндров мотора. В конструкции датчика также предусмотрен постоянный магнит. Как только начинает вращаться вал распределителя зажигания, ведомая пластина пересекается с пространством датчика, что приводит к возникновению импульса, который передаётся в катушку зажигания. Этот импульс преобразуется и вызывает образование искры на свечах, вследствие чего и происходит зажигание топливовоздушной смеси.

Принцип работы элемента Холла: 1 — магнит; 2 — пластинка из полупроводникового материала

По мере роста числа оборотов двигателя, увеличивается частота импульсов, поступающих от ДХ, что определяет нормальную работу силового агрегата. Несмотря на то что рассмотренное явление было открыто задолго до того момента, как появились серийные автомобили, тем не менее оно используется в автомобильном производстве и сегодня. Сенсор является довольно надёжным прибором, поломка которого происходит не так часто.

Видео: работа датчика Холла

На датчике Холла есть три контакта:

масса;
плюс питания (около 6 В);
связь с коммутатором системы зажигания.

Где находится ДХ на ВАЗ 2107

Если вы являетесь владельцем ВАЗовской «семёрки» с бесконтактным зажиганием, то совсем не лишним будет знать, где расположен датчик Холла. Отыскать распределитель зажигания не составит труда, а вот сам сенсор находится под его крышкой. Для доступа к ДХ необходимо снять две защёлки и убрать крышку трамблёра, после чего можно увидеть сам датчик.

Датчик Холла на ВАЗ 2107 находится в подкапотном пространстве под крышкой трамблера

Схема подключения

Датчик Холла имеет непосредственную связь с коммутатором и подключается по схеме, приведённой на рисунке.

Датчик Холла имеет простую схему подключения: сигнал с прибора подается на коммутатор, а затем на катушку зажигания

Сам коммутатор выполняет следующие функции:

усиливает импульсы до 12 В и передаёт их на катушку зажигания;
получает сигнал от ДХ в виде импульса.

Простыми словами, коммутатор представляет собой обычный усилитель, который выполнен по аналогии со сборкой на полевых транзисторах. Несмотря на простоту схемы, устройство проще приобрести, чем изготавливать самому. Главное, чтобы датчик Холла и коммутатор на ВАЗ 2107 были правильно установлены и подключены. Иначе работа сенсора будет неправильной.

Коммутатор предназначен для усиления поступающей на него импульсов от датчика Холла

Что это такое

Датчиком Холла называют контроллер, который находится в трамблере и является одним из его ключевых компонентов. Трамблер, в свою очередь, это прерыватель-распределитель.

Располагается датчик Холла (ДХ) непосредственно около трамблерного вала, где крепится специальная пластина магнитопроводящего типа. Внешне она напоминает корону. В этой пластине предусмотрено точно такое же количество прорезей, как число цилиндров в конкретной силовой установке. Потому если у вас машина с 6 цилиндрами, то и прорезей будет ровно 6 единиц. Непосредственно внутри контроллера предусматривается установка постоянного магнита.

Теперь что касается принципа действия. Если немного разбираться в этом вопросе, ничего сложного вы здесь не увидите.

При вращении вала металлические лопасти проходят поочередно через прорези в рассматриваемом контроллере, то есть в ДХ. В результате вращения происходит выработка импульсного напряжения.

Это напряжение, за счет наличия коммутатора, попадает непосредственно на катушку системы зажигания. Здесь происходит процесс преобразования в высокое напряжение. В результате оно оказывается на свечах зажигания. В конструкции ДХ предусмотрено использование сразу 3 различных клемм. Первая служит для соединения с массой, а вторая получает плюс, принимая напряжение номиналом около 6 В. Еще есть третья клемма, с которой уходит импульсный сигнал к коммутатору после преобразования.

Примерно так можно описать принцип работы рассматриваемого датчика.

Симптомы неисправностей

Признаки неполадок, связанные с этим датчиком, могут проявляться по-разному. Порой даже опытные автомастера не могут с первого раза понять, почему двигатель работает с перебоями.

ДХ устанавливаются на целый ряд автомобилей:

на Ниве от АвтоВАЗа;
ВАЗ 2109 (карбюратор и инжектор);
Фольксваген Пассат Б3;
Ауди 80;
Мазда 626;
Фольксваген Гольф 3 поколения;
Мазда 323;
ВАЗ 21099;
Фольксваген Бора;
Шевроле Нива;
Опель Кадет и пр.

Прежде чем проверять устройство, должен появиться соответствующий повод заподозрить в неполадках именно датчик Холла.

Машина обычно дает сама понять, что устройство требует замены или хотя бы диагностики.

Выделяют несколько основных симптомов неисправностей.

Автомобилист может узнать о возможных проблемах с датчиком холла по следующим признакам:

двигатель глохнет;
мотор вообще не хочет запускаться;
при работе на холостом ходу ощущаются перебои;
мотор на холостых оборотах работает с рывками;
при движении автомобиль дергается, когда обороты повышаются;
двигатель просто глохнет, когда вы едите по дороге;
автомобиль немного трясет;
его то тянет вперед, то назад, хотя педаль газа в неизменном положении.

Это конечно косвенные признаки, но на них обязательно нужно обратить внимание. Одним из первых подозреваемых в подобных ситуациях будет ДХ

Признаки поломки

Если ДХ выйдет из строя, автомобиль сам вам сообщит о наличии неисправности. Для определения неполадок с ДХ существуют определенные признаки, идущие от двигателя:

Вы попросту не можете завести двигатель;
Возникают перебои в работе силового агрегата — плавный ход становится уже не таким плавным, появляются рывки;
Холостой ход нарушен или отсутствует полностью;
Двигатель может неожиданно выключиться, заглохнуть;
Заметно теряется мощность мотора.

Прежде чем бежать к подкапотному пространству и менять датчик Холла, для начала нужно убедиться, что причина всех бед с двигателем заключается именно в нем. Все же признаки косвенные, и они могут быть вызваны нарушением работоспособности других элементов вашего автомобиля.

Место установки

Проверка состояния

Есть несколько основных способов, которые применяются сегодня для проверки текущего состояния датчика Холла. Познакомимся детальнее с каждым из них, а вы для себя решите, какой будете применять при очередной проверке ДХ на своем ВАЗ 2109.

Способ проверки

Ваши действия

Замена старого устройства новым

Это самый простой способ, который потребует от вас наличия под рукой запасного датчика Холла, в работоспособности которого вы уверены. Просто извлеките старый датчик, вставьте на его место новый и попробуйте завести автомобиль. Если все заработало, вы нашли причину. Если же нет, придется искать источник проблем в других система

Проверка напряжения на выходе

Для этого метода вам потребуется тестер, подключенный к выходу устройства. Если датчик Холла будет исправен, тестер покажет значения в пределах 0,4-11 Вольт. Если же данные не соответствуют установленным нормам, ДХ придется заменить

Имитация работы устройства

Популярный метод, в рамках которого вы обманываете собственный автомобиль, имитируя работу датчика Холла. Вам необходимо извлечь штекерную колодку, включить зажигание и соединить между собой 3 и 6 выходы. Если начнет проскакивать искра, будьте уверены, ваш датчик вышел из строя

Проверка без дополнительных приборов

Здесь вам тестер или вольтметр не потребуется. Сначала подключите вывод с катушки к свече зажигания, а резьбу свечи подключить на массу. Снимите каретку с датчиком и присоедините разъем. Теперь можно включать зажигание. С помощью отвертки проведите инструментом возле устройства — датчика Холла. Если на свече появится искра, это говорит об исправности ДХ. Если же нет, вывод очевиден.

Проверка устройства

Обнаружив, что ДХ неисправен, вам следует обязательно заменить устройство. Затягивать с этим мероприятием не рекомендуем.

Отключите минусовую клемму от аккумулятора.
Отключите бронепровода от трамблера, отключите шланг от вакуум-корректора.
Далее извлекайте газовый трос и пока убирайте его в сторону, дабы не мешал процессу.
Открутите крепеж кронштейна, который удерживает провода. Кронштейн снимите со шпильки и отодвиньте. Иначе он будет вам мешать.
На корпусе привода вспомогательных узлов и трамблере обязательно нанесите прямую линию. Эта места позволит во время обратной сборки не нарушить момент зажигания.
Отключите питающую колодку с проводами.
Извлеките из картера сцепления заглушки и проверните отверткой маховик таким образом, чтобы установить поршень первого цилиндра в положении верхней мертвой точки.
Чтобы снять трамблер, вам необходимо открутить еще две крепежные гайки, удерживающие устройство.
Снимите крышку с трамблера, снимите бегунок и потяните его вверх. Только немного.
Снимите крышку пылезащиты.
Откручивайте теперь болт крепления, чтобы извлечь штекер.
Нужно еще открутить болты, которые держат пластину нашего искомого датчика.
Демонтируйте болты крепления вакуум-корректора, снимите стопорные кольца, корректор и тягу.
Чтобы достать провода, вам потребуется разжать имеющийся там зажим.
Снимите крепежную пластину, открутите крепежные болты, что позволит вам наконец-то снять вышедший из строя датчик Холла.
Необходимо теперь установить новый датчик и собрать узел, действуя в обратной последовательности.

Важно не сбить настройки зажигания

Не забудьте после завершения работ обязательно проверить, правильно ли работает ваш карбюраторный ВАЗ 2109, не нарушили ли вы момент зажигания.

Проверка датчика Холла на автомобилях ВАЗ 2108, 2109, 21099

Датчик холла устанавливается в распределителе зажигания автомобилей ВАЗ 2108, 2109, 21099. Он предназначен для определения момента искрообразования в системе зажигания автомобиля (аналог контактов в контактной системе зажигания).

При выходе из строя датчика Холла двигатель автомобиля либо не запустится совсем, либо будет пускаться и глохнуть. При возникновении подобных проблем с двигателем автомобиля следует провести проверку датчика Холла.

Провести проверку можно не снимая его с трамблера. Для ее проведения понадобится вольтметр или подобный прибор с режимом вольтметра и пара булавок.

— Протыкаем булавками изоляцию зеленого и бело-черного провода в соединительной колодке датчика

— Подключаем выводы вольтметра к булавкам

— Включаем зажигание автомобиля

— Медленно вращаем коленчатый вал двигателя

Вращать можно отверткой за шлицы маховика в лючке на картере сцепления.

— Следим за показаниями вольтметра

При вращении коленчатого вала и бегунка трамблера соответственно, показания вольтметра должны попеременно падать почти до нуля (0,4 В ) и подниматься до величины напряжения в ботовой сети или несколько ниже ( 9-12 В ). Если все так и происходит – датчик Холла исправен и следует искать неисправность где-то еще.

Примечания и дополнения

Если нет вольтметра, можно заменить датчик Холла заведомо исправным и оценить работу двигателя уже с ним. Для этого придется снимать, разбирать-собирать трамблер что более трудоемко.

— Отсоединять колодку проводов от датчика Холла желательно при выключенном зажигании иначе возможен его выход из строя.

Еще статьи по системе зажигания автомобилей ВАЗ 2108, 2109, 21099

Как проверить датчик Холла в трамблере?

Распространённый
способ проверки — имитирование наличия датчика. Это самый эффективный способ. Он
подходит при наличии электричества на узлах системы зажигания и при полном
отсутствии искры.

Для
проверки с трамблера демонтируем колодку для подключения штекеров. Потом
активируем зажигание машины и при помощи небольших кусочков проволоки замыкаем
выходы 2 и 3. Если есть искра на среднем проводе катушки зажигания, значит,
датчик приказал долго жить. Для выявления образования искры высоковольтную
проводку располагаем рядом с массой.

Прозвонить мультиметром

Надо
замерить напряжение, которое сформировалось на выходе контроллера. При
исправности прибора напряжение будет в пределах 20 вольт.

Прежде
всего придется вынуть чехольчик с колодки, подведенной к трамблеру. Далее
действуем так:

демонтируем основной
экранированный провод с распределителя;
подсоединяем его к массе
(для предотвращения риска случайного появления разряда);
активируем зажигание;
снимаем распределительную
колодку;
мультиметр ставим в
положение ПТ 20 В;
минусовой щуп присоединяем
к массе;
плюсовой нам
потребуется для замера напряжения.

На
трамблерной колодке 3 разноцветных провода. На красном напряжение должно быть в
районе 12 В. Такое же значение — норма и для зеленого провода. А вот на белом
оно должно равняться нулю. Если прибор в звуковом режиме, при касании щупом
белого провода появится звон. Это свидетельство нормального соединения провода
с массой.

Так
мы убедились в наличии всех импульсов на ДХ. Теперь берем приготовленные
заранее небольшие гвоздики и вставляем их: один — в зеленый (средний) провод, другой
— в белый (масса). Колодку монтируем в трамблер. Гвоздики выполняют роль
проводников. Дело в том, что с другой стороны колодки контактная база
отсутствует, а оголять проводку нельзя. Плюсовой щуп подносим к среднему проводу,
минус — к массе. Прибор должен показывать 11.2 В (примерное значение). Проворачиваем
коленвал. Если в нижней точке показания будут соответствовать 0,02 В, а в
верхней 11,8 В — это норма. Значительные отклонения от этих показаний говорят о
проблеме.

Другие способы

Если
симптомы неисправности датчика Холла не убедили вас, что проблема именно в нем,
можно попробовать измерить сопротивление на датчике. Здесь самому придется
выступить в роли конструктора и сделать прибор, составляющие детали которого:

резистор в 1 кОм;
светодиод;
проводка.

К
одной ножке светодиода паяем сопротивление, к нему — 2 проводка. Длину
проводков выбираем самостоятельно — так, чтобы было удобнее работать. Демонтируем
крышку распределителя, отключаем штекерный узел и трамблер. Затем диагностируем
электроцепь. Для этого вольтметр подсоединяем к 1 и 3 клеммам, активируем
зажигание авто. Если узел работает правильно, на экране появится значение —
10-12 вольт.

Затем
сделанный для измерения прибор подсоединяем к тем же клеммам. Светодиод обязательно
загорится при верном выборе полярности. Если этого не происходит, провода надо
поменять местами. Дальше действуем так:

подключенный к первой
клемме провод оставляем в покое;
третью клемму перебрасываем
на вторую;
прокручиваем
распредвал (вручную или при помощи стартера).

Принцип
прост: если при прокручивании вала светодиод мигает — значит, все работает и
сенсор в порядке. Проверка датчиков на разных моделях машин производится по
одной схеме.

Также
можно попросить знакомых одолжить устройство, которое является заведомо
рабочим. Обратитесь к автолюбителям, на машинах которых стоят идентичные сенсоры.
Если проблемы пропали, это означает, что ДХ на вашем автомобиле неисправен.
