Как проверить датчик холостого хода

Где находится и как работает РХХ?

Устройство прикреплено к кожуху заслонки дросселя. Крепится оно при помощи двух винтов. Точное место расположения регулятора зависит от того, где на авто находится обходной
воздушный канал. РХХ производит его открытие и закрытие — этим обеспечивается
впуск воздушной массы.

Холостые обороты мотора, при которых вращение коленвала замедляется, оказывают на мотор большую нагрузку. Причина в нестабильности сгорания топлива при пониженном давлении. Во
времена карбюраторных моторов, которые ставили, например, на машины ВАЗ,
водители выходили из положения с помощью отвертки и тахометра. Теперь же
выстроена четкая цепь:

Последний элемент цепи
— небольшой моторчик c конусной иглой и с намотанной на нее пружиной. Пружина —
основная деталь механизма. Ее задача — регулировка геометрических параметров
канала, подающего воздушные массы мимо дросселя. Включение электрического
моторчика происходит после подачи контроллером соответствующей команды
регулятору. Она подается по показаниям датчика коленвала.

После этого величина
иглы изменяется, происходит открытие обходного канала. Работать это будет так:

• поступивший во впускной коллектор воздух обогащает топливо;
• топливо начинает сгорать более устойчиво, за счет чего стабилизируется работа двигателя и устраняется падение оборотов.

Поэтому РХХ
стабилизирует работу даже непрогретого мотора.

Признаки поломки

По определенным признакам можно определить, что РХХ вышел из строя и нуждается в ремонте, либо полноценной замене на новое устройство.

К таковым признакам относят:

• Плавающие обороты на холостом ходу;
• Проблематика запуска двигателя, он заводится с трудом даже при нажатой педали газа;
• Не удается повысить обороты, даже когда двигатель достаточно прогрелся;
• Двигатель начинает неожиданно глохнуть, когда осуществляется переход на нейтральную передачу;
• Обороты снижаются при включении энергопотребляющих приборов — печка, кондиционер, аудиосистема, фары и пр.

Но замена регулятора — не всегда верное решение. В некоторых случаях снятие старого датчика и установка на его место нового устройства результата не принесет. А все потому, что виновниками неисправности могут оказаться другие элементы, такие как свечи зажигания или же топливный фильтр.

Проверка функциональности

Если двигатель глохнет, обороты плавают, оказываются повышенными, нужно обязательно проверить, работает ли РХХ.

Для проверки потребуется для начала демонтировать крепления дроссельного узла, а потом аккуратно сместить его буквально на 10 миллиметров.

Вам понадобится вольтметр, с помощью которого можно проверить, идет ли на датчик напряжение и какие его показатели. Заранее подключите минусовую клемму от аккумуляторной батареи на массу, а вольтметр подключите к выводам, обозначенным буквами A и D. Далее сверяемся с таблицей.

Показания

Что означают

На вольтметре менее 12В

Это говорит о том, что вероятнее всего аккумулятор разрядился

На измерителе нет никаких данных

Проблему следует искать в цепи проводки или же в электронном блоке управления двигателя

Вольтметр показывает 12В и более

Обязательно проверьте сопротивление регулятора холостого хода. С ним проблемы. К 4 выводам подключается тестер. Нормальные показания сопротивления — 50 или 55 Ом

Дополнительно сделайте попарную проверку. При этом сопротивление должно оказаться бесконечно большим. Если датчик ХХ показывает другие цифры, тогда регулятор нуждается в обязательной и немедленной замене.

Есть другой способ проверки работоспособности устройства. Для этого нужно достать датчик и подсоединить колодку. Пальцем нажимайте на иглу и наблюдайте за ее выдвижение. При выключении зажигания должен произойти толчок иглы.

В случае отсутствия толчка можно еще попробовать решить проблему методом простой чистки устройства. Воспользуйтесь универсальным и всемогущим средством под названием WD40. Смочите им тщательно весь механизм и, вооружившись ватными палочками, очистите все, до чего сможете добраться

Особое внимание при очищении уделяйте игле со штоком

Если эти меры не помогли, не остается ничего другого кроме как заменить РХХ.

Чтобы выполнить замен регулятора ХХ, профессионалом быть не обязательно. Сделав работу самостоятельно, вы получите полезный опыт, а также сможете сэкономить приличную сумму денег.

Вся процедура должна выполняться в строгой последовательности, что позволит сделать все грамотно и качественно. Может даже лучше, нежели на станции технического обслуживания.

1. Обесточьте свой автомобиль. Для этого достаточно просто снять минусовую клемму с аккумуляторной батареи вашего автомобиля. Короткие замыкания и удары током нам не нужны.

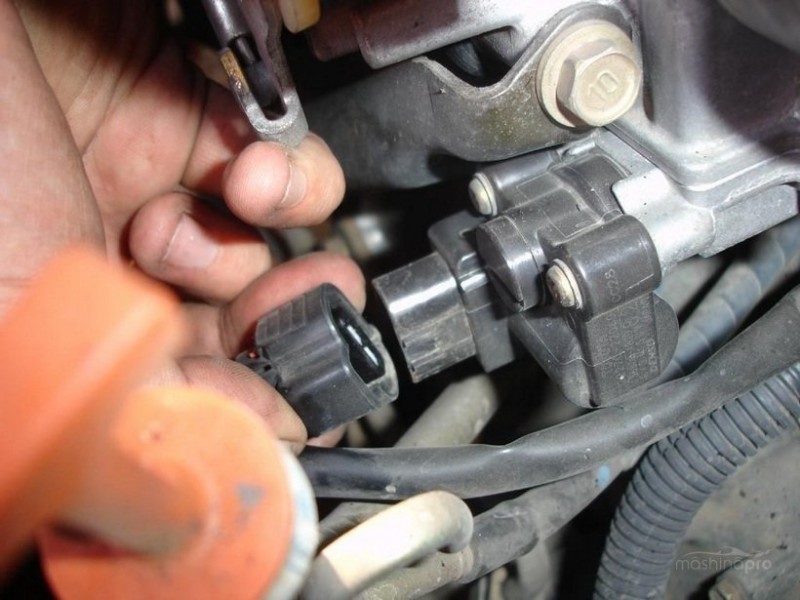

2. Отключите колодку от датчика. В случае с инжекторным двигателем, установленным на ваш ВАЗ 2110, для отключения колодки достаточно просто нажать на пластиковый фиксатор.
3. Отсоедините два винта. Причем лучше сначала откручивать левый крепежный элемент, а после него — правый винт.

Снятие устройства

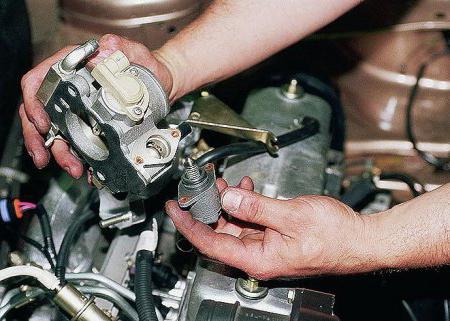

1. Это позволит добиться желаемого — снять регулятор холостого хода. Дальнейшие операции просты, как и все предыдущие мероприятия.
2. Перед установкой нового датчика на его законное место, воспользуйтесь обычным моторным маслом, с помощью которого обрабатывается уплотнительное кольцо.
3. Осмотрите состояние этого самого уплотнительного кольца. При длительной эксплуатации уплотнитель может деформироваться, покрыться трещинами. В этом случае лучше заменить его на новый.
4. Далее наступает этап калибровки. Серьезных усилий прикладывать не придется, поскольку все основные задачи по калибровке возьмет на себя электронное реле.
5. Включите на несколько минут зажигание, а затем выключите его.
6. Если после проведенных операций и калибровки обороты перестали плавать, они не повышенные и стабильные, все вы сделали верно, и именно датчик ХХ был всему виной.

Как видите, РХХ — это достаточно важный элемент в системе автомобиля, за которым необходимо тщательно следить. Приятен тот факт, что в случае возникновения неприятностей с регулятором его всегда можно за считанные минуты заменить своими собственными руками.

Как почистить датчик холостого хода?

Чистка РХХ выполняется после подготовки следующих инструментов и материалов:

• отвертка с крестовым наконечником;
• средство для очистки карбюраторов, подойдет также обычный спирт, растворитель или жидкость WD-40;
• гаечные ключи;
• ключи Тоrх;
• ветошь без ворса, желательно светлого цвета.

Пользователь Александр Филимонов рассказал о нюансах выполнения очистки регулятора холостых оборотов.

Чистить устройство надо так:

Двигатель машины должен быть отключенным и остывшим.

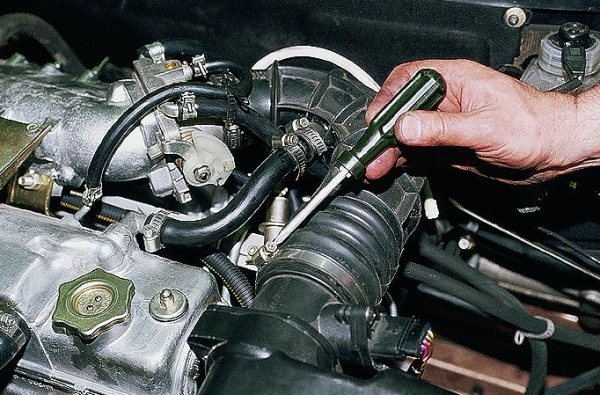

Производится демонтаж воздуховода, соединяющего фильтрующий элемент с крышкой дроссельного узла. Для этого откручиваются два хомута и производится его демонтаж, так будет удобнее выполнять очистку. Отсоединяется магистраль вентиляционной системы картерного устройства, производится снятие заслонки дросселя. Сама крышка обычно фиксируется с помощью хомута, но доступ к нему может быть затруднен. Возможно, потребуется несколько отверток для его выкручивания.
Средство для очистки распыляется на закрытую заслонку дросселя

Делается это осторожно, чтобы не забрызгать другие детали устройства, расположенные рядом. Рекомендуется распылять средством несильными кратковременными нажатиями

После выполнения задачи необходимо протереть заслонку ветошью без ворса, а затем опять произвести очистку. Только теперь надо распылить жидкость на стенки камеры, остатки средства убираются тканью.
Аналогичным образом выполняется очистка узла при открытой заслонке. Действия повторяются до момента, пока устройство не будет поворачиваться максимально мягко и без заеданий. Она должна закрываться наиболее плотно.
Затем от контроллера холостых оборотов отсоединяется колодка с проводами. Используя гаечный ключ соответствующего размера, выкручиваются болты, фиксирующие регулятор. Производится демонтаж устройства, при снятии нельзя потерять уплотнительный элемент, расположенный на креплении. Если заслонка открыта, отверстие воздушного канала необходимо заглушить тряпкой. Производится очистка всех компонентов, в том числе посадочного места регуляторного устройства.
Также с помощью очищающего средства выполняется прочистка контроллера. Действовать необходимо осторожно, чтобы в процессе проведения работ шток не сместился. На завершающем этапе надо протереть крышку заслонки дросселя, после чего выполняется монтаж всех демонтированных элементов. Если в процессе очистки шток был смещен, его положение необходимо отрегулировать, чтобы он стал обратно.

Состояние устройства перед очисткой

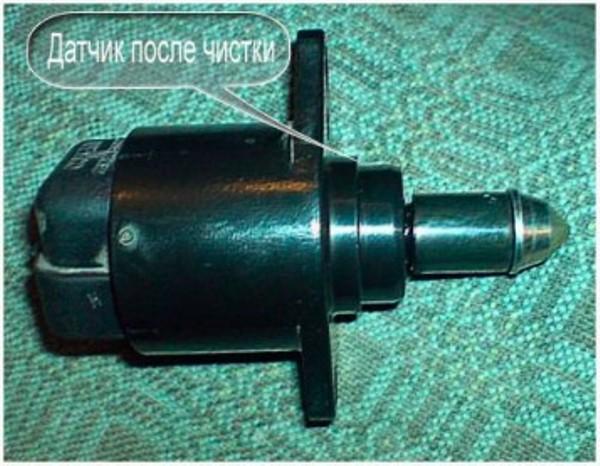

Внешний вид датчика после того, как его прочистили

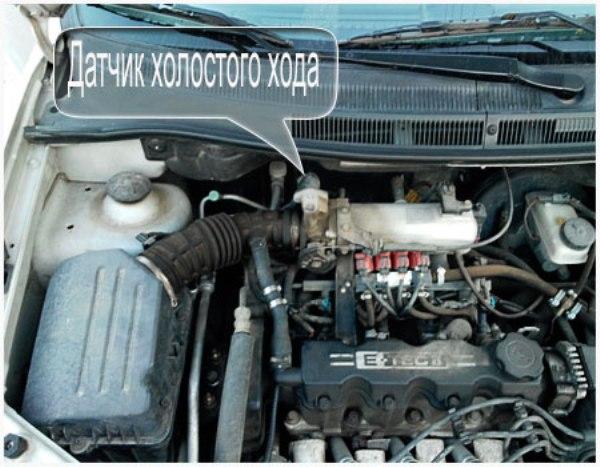

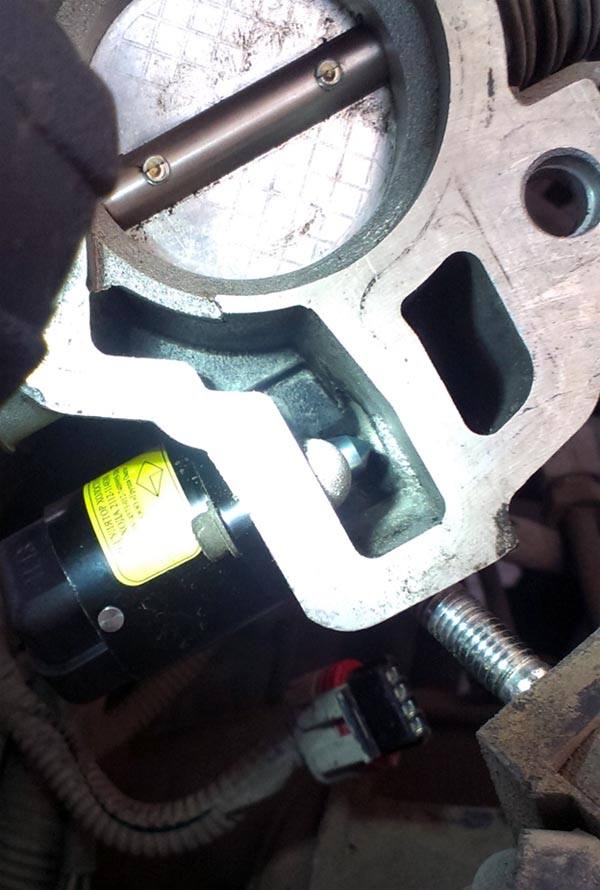

Место установки контроллера холостых оборотов

Определение неисправности датчика холостого хода. Разные способы тестирования

Самым надежным способом диагностики является, конечно же, компьютерная диагностика на тестовом стенде, на котором есть возможность воспроизвести импульсные сигналы ЭБУ.

Кстати, основной трудностью самостоятельного тестирования этой детали и является сложность имитации импульсов контролера.

Итак, способы проверки:

1. Визуальный метод, предполагает проверку вручную;
2. При помощи электронных измерительных приборов. Например, мультиметра или вольтметра;
3. На стенде, собранном собственными руками;
4. В сервисных центрах техобслуживания авто.

Все способы самостоятельной диагностики несовершенны, помогают лишь определить целостность обмоток катушки и замкнутость всей цепи.

Алгоритм действий различный, однако, подготовительный этап, при всех способах, одинаковый:

• Машина ставится на ручной тормоз, фиксируются колеса башмаками;
• Отключается отрицательный пин АКБ;
• Находится ДХХ, снимается штекер из разъема ЭБУ, для отсоединения от него клапана.

Следующие шаги зависят от выбранного метода:

— ручная проверка

• Демонтируется датчик. Для этого нужно открутить винты. Часто происходит заклинивание, нужно, в таком случае, просверлит их;
• Освобожденный ДХХ, на весу, вновь соединяется с бортовым компьютером;
• Заводится мотор (это может сделать помощник). Шток полностью втягивается в корпус. ЭБУ пошлет импульс, который заставит шток выдвинуться на определенную длину.

Таким образом, можно убедиться в исправности штока и совместимости с компьютером.

Осуществляется визуальный осмотр катушек (проверка на наличие обрывов), запасного канала (загрязнения), изношенность иглы

После этого можно приступать к сборке самодельного тестового стенда.

— проверка на стенде, собственной сборки

• Зарядное устройство 6В;
• Штекерные колодки (приобрести в магазине);
• Собрать приборчик для тестирования по простой схеме ( с использованием конденсатора, трансформатора от зарядки, выключателей). Схему легко можно найти на специализированных форумах в инете;
• Провести все вышеописанные манипуляции по проверке;
• Загорание лампы на стенде в полную мощность, означает неисправность или загрязненность штока. Промывкой средством WD – 40, восстанавливается работоспособность ДХХ. А в случае искривления или поломки штока, потребуется замена регулятора целиком.

— тестирование мультиметром

• В режиме омметра – величина сопротивления между выходами А и В, С и Д должна лежать в диапазоне 40- 80 Ом;
• На вольтметре стрелка должна отклониться до показаний 12 – 20В.

Замена РХХ на ВАЗ 2114

Для того, чтобы поменять РХХ, нужно приобрести новую деталь в автомагазине. Для разных моделей мотора её каталожный номер различен. Но многие мастера уверяют, что элементы взаимозаменяемы. Его замена на силовом агрегате объёмом 1,5 л очень проста, а на 1,6 – литровом моторе имеет некоторые сложности. Алгоритм выполнения работы следующий:

1. Снять кожух, защищающий силовой агрегат. При работе желательно отключить клеммы аккумулятора.
2. Отсоединить патрубок воздушного фильтра.
3. Снять трос заслонки дросселя.
4. Открутить ключом на 13 две гайки и удалить дроссельный узел.
5. Выкрутить два винта и отсоединить провода от регулятора.
6. Вынуть стабилизатор из посадочного места.
7. Поставить новый регулятор и провести указанные выше операции в обратном порядке.

По окончании работ следует проверить новый клапан. Для этого нужно включить зажигание авто и, выждав несколько секунд, запустить мотор. Его холостые обороты будут плавно меняться по мере прогревания.  Ранее присутствовавшие проблемы на ХХ должны исчезнуть.

Принцип работы

Принцип действия клапана состоит в следующем:

1. Блоком управления выполняется калибровка показаний датчика, если он обнаруживается в системе.
2. Сам контроллер представляет собой шаговый электрический мотор. Он оснащается конусной иглой, которая располагается в специальном отверстии канала заслонки дроссельного узла.
3. Регулятор не передает информацию на микропроцессорный модуль, но получает ее от него. Поэтому правильнее его называть не датчиком, а исполнительным механизмом — клапаном.
4. Блок управления определяет по сигналу от расходомера, что в горючей смеси отсутствует воздух. Затем он сравнивает эти импульсы с теми, которые передает ДПДЗ.
5. На регуляторное устройство поступает напряжение. Это приводит к выдвижению иглы из канала. недостающий объем воздуха подается в горючую смесь для смешивания.

Также микропроцессорный модуль получает импульсы об уровне температуры хладагента и моторной жидкости. Если двигатель запускается при низких отрицательных температурах, его необходимо прогревать, что позволит снизить износ элементов и узлов трения. Чтобы обогатить смесь, канал датчика холостого хода приоткрывается, для этого водителю не нужно жать на газ.

В начале работы устройства алгоритм действия такой:

1. Ключ прокручивается в замке, зажигание активируется.
2. Шток выдвигается до упора. Благодаря этому игла перекрывает байпасный канал.
3. При упирании штока в калибровочное отверстие блок управления начинает отсчитывать шаги назад.
4. Выполняется подача напряжения на обмотки. В результате клапан возвращается в изначальное открытое состояние.

Число обратных шагов настраивается при прошивке блока управления, этот показатель может изменяться в зависимости от модели устройства. К примеру, на ЭБУ Бош он составляет 50 шагов, а на модулях Январь — 120.

Пользователь Дмитрий Шарк рассказал вкратце о принципе действия, а также о диагностике контроллера холостого хода.

https://youtube.com/watch?v=Ai7I4v7_dwM

Инжектор

На входе коллекторного устройства в инжекторных двигателях используется дроссельная заслонка. Она оснащается индивидуальным контроллером определения положения в конкретный момент времени.

Когда выполняется запуск двигателя или силовой агрегат останавливается, происходит следующее:

1. Микропроцессорный модуль получает данные об оборотах вращения.
2. Затем блок управления анализирует работу силового агрегата, уточняет целевое назначение.
3. Показания от контроллера дроссельной заслонки и воздуха сравниваются. Блок управления определяет, закрыта заслонка или нет. Также он может «понять», какая в цилиндры силового агрегата поступает смесь — обедненная или обогащенная.
4. Происходит открытие клапана РХХ. Воздушный поток подается в обход заслонки. Это обеспечивает возможность поддержания оборотов на определенном уровне, запрограммированном заранее.

По факту в этом процессе участвует несколько устройств системы зажигания. Если двигатель автомобиля останавливается или глохнет из-за неполадок, проверка работы осуществляется вручную. Это связано с тем, что обратной связи у РХХ и системы диагностики нет.

Дизельные силовые агрегаты не оснащаются дроссельной заслонкой, поэтому в них не используются датчики холостого хода, они бесполезны.

Пользователь Alex ZW подробно рассказал о принципе действия контроллера РХХ в автомобиле.

https://youtube.com/watch?v=B3sKh9GvJZo

Особенности демонтажа

Что касается демонтажа контроллера, то в этом нет ничего трудного. Разумеется, некоторые моменты могут отличаться в зависимости от конструктивных особенностей вашего транспортного средства.

Но в целом процедура снятия выглядит следующим образом:

1. Сначала полностью отключается зажигание. На всякий случай, чтобы не допустить замыкания, можно отсоединить отрицательную клемму от аккумулятора.
2. Следующим этапом будет отключение проводки питания регулятора. Обычно эта колодка представляет собой четырехконтактный выход, его можно просто отсоединить. На некоторых авто колодка проводов может фиксироваться при помощи дополнительного крепления — здесь нет ничего сложного, фиксатор нужно просто отсоединить .
3. После этого выкручиваются крепежные болты регулятора, сам контроллер снимается.

Как заменить как поменять датчик холостого хода

Замена клапана холостого хода

Необходимые материалы:

• Очиститель дроссельной заслонки
• Плоскогубцы (при необходимости)
• Запасной клапан холостого хода
• Набор розеток и храповик

Как заменить клапан управления воздушным движением на холостом ходу 2

Шаг 1. Отсоедините аккумулятор . Отсоедините кабель аккумулятора от аккумулятора и отложите его в сторону.

Шаг 2. Найдите клапан. Расположение регулирующего клапана холостого хода будет зависеть от марки и модели вашего автомобиля. В руководстве по эксплуатации вашего автомобиля будет информация о точном местоположении. Клапан почти всегда будет находиться на впускном коллекторе.

Шаг 3. Отсоедините жгут проводов . Найдите жгут проводов, подключенный к клапану, и отсоедините электричество от клапана.

Там будет зажим или язычок для отключения, и может быть легче аккуратно удалить его с помощью плоскогубцев.

Шаг 4. Снимите старый клапан холостого хода . Снимите каждый из стопорных болтов клапана.

Теперь, когда болты и провода сняты, клапан должен просто сдвинуться с места.

Шаг 5. Очистите гнездо . Открыв гнездо клапана, используйте очиститель корпуса дроссельной заслонки, чтобы очистить участок, к которому будет прикреплен новый клапан. Это обеспечивает чистое уплотнение между клапаном и его седлом.

Шаг 6. Установите новый клапан . Сначала сравните старый клапан, который вы заменяете, с новым клапаном. Убедитесь, что клеммы электропроводки, схема удерживающих болтов и расположение сидений одинаковы.

Затем установите новый клапан на место и установите крепежные болты, затянув их рукой к седлу. Используйте свое гнездо и храповик, чтобы постепенно прижать их вниз один за другим.

Не перетягивайте болты, так как это может привести к утечке или неправильной работе системы.

Шаг 7. Переустановите жгут проводов . Присоедините жгут проводов к клапану. Убедитесь, что терминал выполняет правильное соединение и зажим полностью зацеплен для обеспечения этого соединения.

Шаг 8. Подключите аккумулятор . Присоедините отрицательный провод аккумулятора к аккумулятору. Затяните болт, чтобы вибрация двигателя не ослабла. Это восстановит питание автомобиля.

Шаг 9. Проверьте работу холостого хода . Запустите двигатель и соблюдайте скорость холостого хода. В зависимости от вашего конкретного автомобиля и температуры окружающего воздуха ваша скорость холостого хода должна оставаться стабильной между 550 об / мин (самое низкое, когда на улице жарко) и 1000 об / мин (при максимальных и более низких температурах).

Можете получить более детальнуюю информацию о замене РХХ в видео:

Важно
Наличие правильно работающего клапана управления холостым ходом будет иметь огромное значение для управляемости вашего автомобиля. Даже новички должны быть в состоянии заменить этот клапан.. Поделиться с друзьями:

Поделиться с друзьями:

Конструкция, предназначение и принцип действия датчика

Российские автолюбители считают, что наличие инжектора в авто позволяет не прогревать ДВС, но это неверно. Нельзя перенапрягать силовой агрегат. При запуске ДВС он должен поработать в течение определенного времени без высоких оборотов. Сам инжектор регулирует холостой ход, а датчик используется для обеспечения стабильных оборотов при появлении нагрузки на ДВС. И в 8-, и в 16-клапанных моторах используются идентичные контроллеры холостого хода.

Само устройство, представленное в виде мелкогабаритного электрического агрегата, включает в себя следующие элементы:

• пружинный элемент;
• шаговый электрический моторчик;
• шток, оснащенный иглой на конце.

Наличие работоспособного датчика обеспечивает возможность корректной регулировки объема горючего, подающегося в камеры сгорания. Объем топлива может быть меньше либо больше, речь идет о подаче бензина при движении на холостых оборотах. Процедура регулировки горючего осуществляется посредством вытягивания либо втягивания иглы устройства, предназначенной для перекрытия канала подачи бензина.

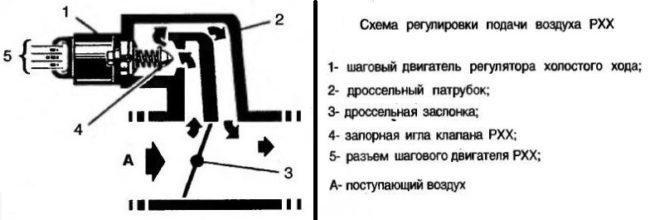

Схема работы РХХ на «десятке»

Регуляторный прибор монтируется в моторном отсеке. Датчик устанавливается рядом с узлом, предназначенным для управления заслонками. С этим узлом устройство соединяется посредством специальных фиксирующих винтов.

Проверка исправности и восстановление работоспособности РХХ

Проверяют работоспособность регулятора следующим образом:

1. Подключают АКБ к бортовой сети автомобиля и, удерживая РХХ в руках, ставят на место колодку питания.
2. Включают зажигание. При этом шток регулятора должен втянуться внутрь, а затем выдвинуться обратно на определенное расстояние.  Если РХХ действует именно так, то он работоспособен. В противном случае он подлежит замене.

Иногда работоспособность регулятора восстанавливается после очистки пружины, клапанного отверстия и иглы.

Чистят РХХ очистителем типа WD-40.  При этом разборки устройства не потребуется — достаточно обработать растворителем шток, иглу и пружину. Не помешает также брызнуть очистителем внутрь канала ХХ, что позволит очистить от загрязнений отверстие клапана. Как только очиститель высохнет, заново проверяют работоспособность регулятора и только после этого принимают решение о целесообразности его замены.

Выбирая РХХ ВАЗ2109 инжектор, избегайте приобретения, контрафактной продукции. Подделку отличают следующие признаки:

• информация на упаковке не позволяет определить изготовителя;
• желтый цвет стикера на корпусе изделия;
• темный наконечник запорной иглы;
• тонкое уплотняющее кольцо.

Отличить датчик старого образца (справа) от датчика нового образца (слева) поможет и приведенный ниже рисунок:

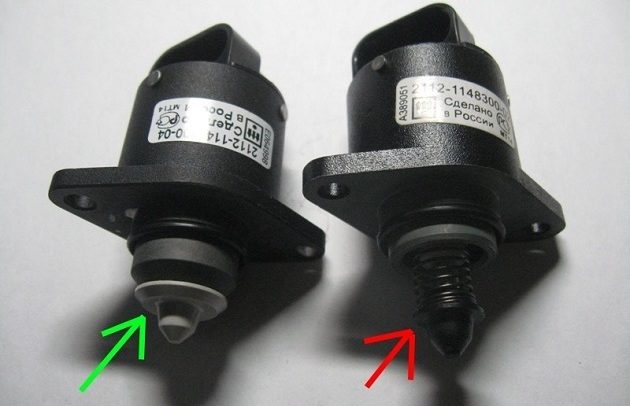

Как самостоятельно отремонтировать датчик холостого хода?

Процедура ремонта устройства заключается в демонтаже регулятора и его очистке. Для выполнения этой задачи потребуется средство WD-40 либо очиститель для карбюраторных двигателей.

Алгоритм действий при ремонте:

1. ВАЗ 2110 ставится на ровную поверхность, чтобы исключить произвольное скатывание. Поднимается рычаг стояночного тормоза.
2. Открывается моторный отсек машины. От клеммы батареи отсоединяется минусовой зажим, это позволит не допустить короткого замыкания при выполнении задачи.
3. Сам регулятор располагается на корпусе дроссельного узла. От него надо отсоединить пластиковую защелку и отключить разъем с проводкой.
4. Берется средство WD-40 или очиститель карбюратора. С помощью жидкости производится очистка всех каналов, для этого струя направляется прямо в них. Можно использовать ватную палочку, обработанную очистителем. Для лучшего эффекта рекомендуется какое-то время подождать после нанесения средства.
5. Используя отвертку с крестовым наконечником, выполняется откручивание двух болтов, фиксирующих регулятор. Устройство снимается. Иногда при демонтаже могут появиться сложности, поскольку болт, который находится рядом с ресивером, может упасть при откручивании. Поэтому рекомендуется сначала открутить левый винт, а потом приступать к выкручиванию правого. При отсутствии креплений, что характерно для некоторых моделей ВАЗ 2110, производится полный демонтаж дроссельного устройства.
6. Производится очистка конусной иглы, а также пружинки регулятора от грязи и сажи. Очистке подлежит и посадочное отверстие устройства, расположенное на дроссельном механизме. После проведения чистки надо просушить устройство и установить его обратно.
7. При дальнейшей установке рекомендуется произвести чистку воздушного канала на дросселе от загрязнений.
8. Регулятор монтируется на место. Запускается двигатель и проверяется работа контроллера. Если после очистки проблема осталась, устройство подлежит замене.
