Как самостоятельно заменить регулятора холостого хода (рхх) у автомобиля chevrolet niva

Проверка мультиметром

Более точная диагностика проводится с помощью тестера. В первую очередь проверяется качество питания, которое поступает на разъем. Для этого щупы мультиметра присоединяются к выводам колодки (фишки). На дхх поступает напряжение в пределах 20 В, допустимое отклонение 1–2 %.

Проверка регулятора проводится через замер сопротивления на обмотке. Мультиметр переводится в режим измерения сопротивления, подключаются щупы тестера, рабочее напряжение составляет 52–53 Ом, допустимое отклонение 1–3 %.

ДХХ в большинстве вариантов не ремонтируется, поскольку основная неисправность в поломке электромотора и износе иглы. Узел меняют на новый. После замены необходимо «прописать» регулятор в цепи управления РХХ. Оригинальные комплектующие вшиваются в ЭБУ самостоятельно после второго завода двигателя. Необходимо переустановить датчик, завести мотор, остановить зажигание и завести мотор второй раз.

Самостоятельная проверка и замена контроллера занимает до 15 минут и легко проводится в гараже. При выборе запчасти для Нивы рекомендуется использовать только заводские комплектующие или оригинальные реплики.

Замена.

Чтобы снять ДС необходимо установить автомобиль на ровную площадку. После этого лучше всего отключить клеммы аккумуляторы, чтобы избежать появления ошибок в БК.

А еще интересно: Генератор Нива 2121, 21213, 21214: какой установлен, замена

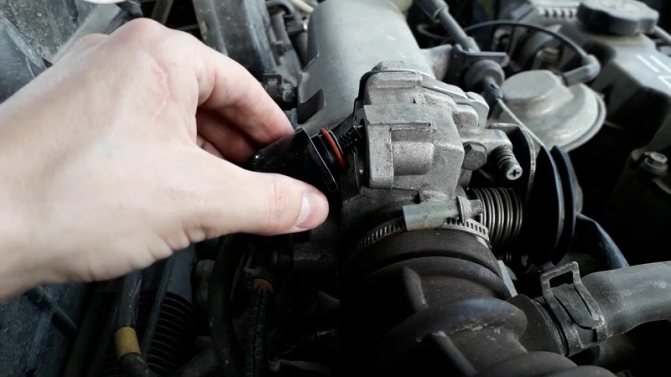

Отсоединяем клеммы проводов, для этого нужно нажать на пластиковый фиксатор на колодке. После этого при помощи ключа выворачиваем датчик из посадочного места. Если выкрутить его сразу не получается, то не рекомендуется применять излишнее усилие. Нужно обработать резьбовое соединение средством WD-40, подождать несколько минут и продолжить демонтаж.

Установка нового ДС производиться в обратном порядке. При покупке новой детали необходимо обращать на внешнее состояние: контакты должны быть обработаны достаточным количеством лака, поскольку это защищает от попадания влаги. После выполнения работ необходимо обнулить ошибки бортового компьютера для того, чтобы убрать ошибку CHECK ENGINE.

Читать новости о новой Ниве

• Какой размер шин на Ниву доступен к установке, доступные версии и рекомендации
• Грязевая резина на Ниву 4х4: радиус 15 и 16 – какую лучше поставить «
• Все о кнопке Валет и как ее отключить самому на сигнализациях разных марок
• Нива Рысь купить в Самаре — цены на новую Ладу «Бронто» (Niva Пикап) | стоимость и комплектация
• Кондиционер Нивы Шевроле — устройство и ремонт «
• Нива шевроле установка кондиционера — Автожурнал MyDucato
• Щиток приборов нива шевроле обозначения. Улучшение приборной панели нивы шевроле
• Описание знаков и символов на панели приборов Нивы, ремонт панели, схема комбинации

Как самостоятельно проверить и починить датчик расхода воздуха

Разумеется, под починкой понимается лишь очистка (по возможности), восстановление окисленных контактов и ремонт оборванных проводов. В остальных случаях — только замена.

Если у вас есть подозрение на поломку датчика, лучшим решением будет подключение любого автосканера с программой диагностики впускного тракта двигателя. Это может быть автономный специализированный прибор (достаточно дорогое удовольствие) или обычная «читалка кодов ошибок» типа китайского ELM-327. С помощью программ для Андроид или ПК можно довольно точно диагностировать состояние ДМРВ на вашей Шевроле Нива.

Более примитивный способ — замер напряжения на сигнальном выходе датчика в состоянии покоя (зажигание включено, двигатель не заведен).

Подключаем мультиметр в диапазоне измерений 2–10 вольт к массе (контакт № 3) и сигнальному выходу (контакт № 5). На иллюстрации датчик расхода воздуха версии 037, контакт № 1 не задействован.

• напряжение 1–1.02 В — датчик исправен, состояние отличное;
• напряжение 1.03–1,05 В — еще живой, но скоро выйдет из строя;
• более 1.05 В — восстановлению не подлежит.

Принцип работы датчика холостого хода.

Датчик холостого хода, по-другому – регулятор (РХХ), позволяет выбрать оптимальную частоту вращения коленчатого вала в зависимости от заданных условий. При поломке данной детали нарушается ритм работы двигателя, поскольку в камеру сгорания не поступает достаточное количество воздуха, либо образуется слишком бедная смесь, в результате чего обороты двигателя начинают плавать, особенно это заметно на холостых оборотах.

Принцип работы заключается в следующем: датчик расхода воздушной смеси (ДМРВ) определяет, сколько воздуха поступило в камеру сгорания, после чего электроника рассчитывает, сколько нужно топлива подать на форсунки. Обороты двигателя считываются датчиком коленчатого вала (ДПКВ), и если этот показатель мал, РХХ увеличивает подачу воздуха, имитируя нажатие педали газа.

Датчик скорости на Ниву 21214 основан на действии, описываемым физиком Холлом. Он считывает электромагнитные импульсы, которые затем обрабатываются бортовым компьютером. Один километр пути равен 6000 импульсам, посылаемым ДС, и, если увеличивается скорость – увеличивается частота импульсов. В результате происходят вычисления в специальном контроллере, которые выдают информацию на панель приборов в более удобном виде.

А еще интересно: Щиток приборов нива шевроле обозначения. Улучшение приборной панели нивы шевроле

Холостой ход на Ниве Шевроле

При этом электроника учитывает целый набор параметров: И в никоем случае не допускать эксплуатации автомобиля с выработавшим свой ресурс деталью. Универсальное устройство для диагностики любого автомобиля. У некоторых моделей Нивы Шевроле может иногда при переключении передач происходить зависание оборотов на холостом.

Так, при включении нейтралки обороты не опускаются ниже Ошибку необходимо искать в программном обеспечении бортового компьютера автомобиля.

А помочь может только ее перепрошивка в специализированном сервисе. Вам все еще кажется что диагностика авто это сложно? Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить, потому что вам уже знакомо что: Может кто встречался с такой проблеммой.

Поменял дпдз и рхх промыл дроссель. При движений на нейтрали обороты не падают держаться в районе Остонавливаешся и обороты падают до Когда вентилятор вкл обороты тоже падают. Диагностика показывает все в норме. А Тросик газа ровно на место поставил?: Газует сама по себе ага.

У меня на калине было — в Маймаксе есть такая улица Юности, частный сектор я поехал по ней на полувыжатом сцеплении, калина гребет неспеша, но сцепу отпушу в пробуксовку и зарывается, а так едет, в общем там всего метров дороги-то такой, ну высадил пассажира, назад поехал также на полувыжатом.

Читать дальше: Фольксваген пассат б5 тюнинг салона

Примерно минут через 10, я полпути проехал и как резко завоняло сцеплением. Заглушил, через пять минут завел и поехал — обороты чуть нажал сразу выше уходят, а колеса не гребут, кое как на таких оборотах выбрался с той проклятой дороги.

Дальше асфальт, разгон — обороты также уходят вверх, а машина не разгоняется. Остановился на обочине покурить и обдумать ситуацию. Минут через 10 завожу — машина едет как-будто ничего и не было.

Вот абсолютно такая же ситуация была пару недель назад. Грешил на РХХ, но почему обороты держатся только при движении накатом, а при остановке нормализуются? Где-то читал, что и от него такая фигня может быть. В итоге купил новый РХХ — его проще заменить.

Поменял, проблема не исчезла. Снова сбрасывал клемму с АКБ. Но вчера поехал на авторынок за маслом, думал заодно датчик скорости купить. Сегодня с утра тоже все в порядке. А еще обороты могут гулять из-за ваккумника, но скорее всего это не тот случай.

Поменял дмрв результат 0.

Поменял датчик скорости 0. Заглушил подачу на дроссель картерные газы идущие на рхх и вроде все нормализовалось. Мотор надо капиталить избыток картерных газов прямой путь на переборку. Сколько ШНиву, сколько пробег? Diversant старый дмрв был в масле внутри!? Сегодня у товарища посмотрел как с абсорбера и картерные газы подходят к дросселю у меня наоборот.

Нестабильный холостой ход niva chevrolet

А сегодня загорелся ДжекиЧан и обороты на ХХ стали падать почти до , при этом даже лампа масла начинает загораться. Пару раз скидывал клемму — помогало, но на минут, потом все снова. Решил поставить обратно старый РХХ ведь новый поначалу тоже с оборотами чудил, до потепления. При наличии следов загрязнения необходимо почистить заслонку.

Для этого нужно полностью снять узел дросселя и либо заменить его при наличии повреждений или почистить с использованием специальных средств. В этом случае на некоторых моделях будет необходимо проведение дополнительной компьютерной диагностики.

Этот компонент наиболее часто выходит из строя, поскольку постоянно подвергается сильному воздействию высоких температур. Поэтому в некоторых случаях лучше начать поиск проблем с него. Проверяется он так же, при помощи мультиметра. После замены может потребоваться чистка от ошибок ЭБУ.

Может выйти из строя и сам коллектор, если автомобиль имеет достаточно большой ресурс. Но чаще выходит из строя прокладка. При этом происходит подсос лишнего воздуха.

Блок реле системы управления двигателем

1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.

Четвертый блок реле находится над педалью газа.

F1 (16А)	Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла
F2 (8А)	Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
F3 (8А)	Левая фара (дальний свет), контрольная лампа включения дальнего света
F4 (8А)	Правая фара (дальний свет)
F5 (8А)	Левая фара (ближний свет)
F6 (8А)	Правая фара (ближний свет)
F7 (8А)	Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света
F8 (8А)	Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплениеми вентиляцией
F9 (8А)	Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогревастекла двери багажного отделения
F10 (8А)	Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях
F11, F12 (8А)	Резерв
F13 (8А)	Контакты реле противотуманного света в задних фонарях
F14 (16A)	Прикуриватель
F15 (16A), F16 (8A)	Резерв

F11 (8А)	Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F12 (8А)	Реле дневных ходовых огней, лампы дневных ходовых огней
F13 (8А)	Лампы и реле заднего противотуманного огня
F14 (16А)	Прикуриватель
F15 (16А)	Резервный
F16 (8А)	Резервный

№ и номинал предохранителя	Защищаемая цепь
Основной блок
1 (16А)*	Электростеклоподьемники передних дверей Электропривод боковых зеркал
2 (16А)**	Электровентилятор климатической установки, компрессор кондиционера
9 (16А)*	Обогреватели боковых зеркал
10 (16А)*	Плафон освещения салона центральный
Дополнительный блок
15 (16А)*	Электровентилятор климатической установки, компрессор кондиционера

№1	Реле зажигания
№2	Главное реле
№3	Реле правого вентилятора охлаждения
№4	Реле левого вентилятора охлаждения
№5	Реле бензонасоса (топливного)
№6	Предохранитель топливного насоса F5, 15A

Неисправности регулятора холостого хода и его проверка

В автомобилях, оборудованных инжектором, за холостые обороты двигателя и холодный пуск отвечает отдельный исполнительный механизм (РХХ), управляемый контроллером.

Хотя его конструкция проста и надежна, в течение эксплуатации авто элемент может работать некорректно либо, как всякая другая деталь, отказывает по причине естественного износа.

Как выявить симптомы неисправности и проверить регулятор холостого хода в гаражных условиях, подробно рассказывается в данной публикации.

Как работает регулятор?

В обиходе РХХ зачастую называют датчиком, хотя в действительности он таковым не является. Элемент представляет собой шаговый двигатель, заключенный внутри неразборного корпуса. Наружу выступает только подпружиненный шток с конусовидным наконечником. По команде ЭБУ двигатель выдвигает либо втягивает шток на определенное расстояние.

Датчик холостого хода находится в блоке дроссельной заслонки, рабочий конус выдвинут в обводной канал малого сечения.

Поскольку запуск мотора и работа на холостых оборотах производится без нажатия педали акселератора, упомянутый канал обеспечивает подачу воздуха в цилиндры при закрытом дросселе.

Задача РХХ – регулировать величину воздушного потока, перекрывая конусом часть проходного сечения.

1. После включения водителем зажигания контроллер приводит в действие двигатель регулятора, заставляя открыть воздушный канал холостого хода. Величину открытия ЭБУ вычисляет по датчику температуры – если двигатель холодный, шток отодвинется сильнее.
2. В момент запуска форсунки подают обогащенную смесь в цилиндры. Затем количество топлива уменьшается, чтобы мотор не «задохнулся» и не заглох. Число оборотов отслеживается блоком управления с помощью датчика положения коленчатого вала.
3. Объем поступающего через РХХ воздуха учитывается датчиком ДМРВ, стоящим на входном патрубке, при этом поддерживаются повышенные обороты коленвала (1200–1500 об/мин).
4. По температурному датчику блок управления «видит», что двигатель прогревается и постепенно уменьшает холостые обороты, отдавая команду РХХ прикрыть сечение обводного канала. Когда температура достигает приемлемой величины (60 °С и более), регулятор поддерживает обороты на уровне 850 об/мин.

Примечание. Если производится запуск прогретого мотора, контроллер сразу устанавливает шток РХХ в рабочее положение, соответствующее нормальным холостым оборотам.

Симптомы и причины неисправности РХХ

Признаки неисправности датчика холостого хода проявляются следующим образом:

• при холодном пуске число оборотов коленчатого вала не увеличивается, отчего двигатель работает нестабильно и стремится заглохнуть;
• отмечается падение количества оборотов ХХ после существенного увеличения нагрузки на генератор – включения фар, электрических отопителей и так далее;
• мотор периодически глохнет в момент выключения какой-либо передачи механической КПП (симптом проявляется в процессе движения);
• обороты «плавают» — самопроизвольно повышаются и снижаются.

Важный момент! Существует ошибочное мнение, что поломка регулятора обязательно сопровождается включением индикатора Check Engine на приборной панели. Поскольку элемент является исполнительным механизмом, опция светового предупреждения предусмотрена далеко не во всех автомобилях.

Если на машине отмечаются признаки неисправности РХХ в виде плавающих оборотов мотора на холостом ходу, может понадобиться расширенная диагностика.

Самопроизвольное изменение частоты вращения коленчатого вала происходит по многим причинам – выход из строя какого-либо датчика, подсос воздуха, неисправности газораспределения и так далее.

Поиск неполадок лучше начать именно с проверки регулятора.

Отказ РХХ происходит по трем основным причинам:

1. Обрыв или плохой контакт в цепи питания. Проще говоря, проблемы с проводкой.
2. Поломка шагового двигателя из-за естественного износа. В данном случае поможет только замена датчика холостого хода.
3. Загрязнение штока и конуса масляным налетом.

Существует и четвертая причина – неполадки электронного блока управления. Проблема встречается довольно редко и сопровождается дополнительными признаками – повышение расхода бензина, нестабильная работа на всех режимах, затрудненный пуск и тому подобное.

Масляный нагар попадает на шток благодаря вторичным газам, направляемым системой вентиляции картера на повторное дожигание. Чем изношеннее двигатель, тем больше отложений нарастает на рабочем конусе. В результате перемещение штока затрудняется, в запущенных случаях механизм попросту заклинивает.

Регулятор холостых оборотов на Шниве: причины неисправностей

Устройство представляет собой специфическое реле особенной конструкции. Проблемы могут быть аналогичными. Обычно деталь отказывает по причине факторов.

1. Естественный износ. При длительной эксплуатации механизм может изнашиваться – слабеет пружина, истирается головка клапана. Также возможно растрескивание уплотнительной прокладки, герметика.
2. Механическое повреждение. Обычно такие проблемы возникают после не аккуратного ремонта, небрежного обслуживания автомобиля. Корпус детали пластиковый, он не предназначен для выдерживания ударов, сильной вибрации или тряски.
3. Повреждение электрики. Автомобилисты обращаются к механикам с проблемой перетирания или повреждения проводки. Поломка быстро устраняется и машина снова готова к езде.
4. Программный сбой электрооборудования. В отдельную категорию выделяют неполадки ЭБУ и наличие программных ошибок. Подобные проблемы диагностируются только сканером и их можно устранить исключительно на программном уровне.

Замена тормозных колодок заднего тормозного механизма

Минимально допустимая толщина фрикционных накладок тормозных колодок – 1,5 мм.

Замените колодки в следующих случаях:

– толщина фрикционных накладок менее допустимой;

– поверхность накладок замаслена;

– фрикционная накладка непрочно соединена с основанием;

– накладки имеют глубокие борозды и сколы.

Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов.

Колодки заменяйте в тормозных механизмах обоих задних колес одновременно. Недопустима замена передней и задней колодок между собой, а также между левым и правым колесом. Это может привести к неравномерному торможению.

Вам потребуются: пассатижи или отвертка, две монтажные лопатки.

1. Включите первую передачу и установите упорные бруски под передние колеса.

2. Проверьте: рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).

3. Снимите колесо.

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на отметке «MAX» или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.

5. Снимите тормозной барабан.

6. Снимите нижнюю стяжную пружину плоскогубцами

7. Можно снять пружину отверткой.

8. Поверните верхнюю чашку прижимной пружины на 90° и…

9. …снимите ее вместе с пружиной и нижней чашкой.

Выньте из щита тормоза стержень прижимной пружины.

 10. Аналогично снимите вторую прижимную пружину.

11. Снимите колодки в сборе с распорной планкой и верхней пружиной

12. Отведя рычаг, отсоедините трос стояночного тормоза.

 13.  Удерживая ногой одну из колодок, растяните пружину и снимите распорную планку.

 14. Снимите верхнюю стяжную пружину.

15. Для замены задней колодки расшплинтуйте палец рычага привода стояночного тормоза.

16. Снимите шайбу и рычаг

Снимите палец.

18. Установите снятые детали привода стояночного тормоза на новую тормозную колодку в последовательности, обратной снятию.

Для предотвращения заедания привода стояночного тормоза смажьте рабочую поверхность пальца тонким слоем консистентной смазки.

19. Устанавливайте колодки в порядке, обратном снятию.

20. Установите тормозной барабан.

21. Нажмите несколько раз на педаль тормоза для установки поршней колесных цилиндров в рабочее положение.

22. Установите на место колесо. Проверьте легкость его вращения.

23. Аналогично замените тормозные колодки тормозного механизма другого колеса.

24. После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Как отремонтировать ручник на Ниве Шевроле»).

Замена регулятора низких оборотов на Шниве

Чтобы поменять устройство на машине следует выполнить простую последовательность.

1. Поставить авто на месте и дать ей остыть. Работать с горячим двигателем не удобно и травмоопасно – нагретые блоки могут обжечь руки.
2. Откинуть клеммы с аккумулятора.
3. В некоторых случаях, для обеспечения полной герметичности, мастера покрывают соединительный слой лаком. Следовательно, дроссельную заслонку нужно снимать целиком и только затем демонтировать регулятор.

1. Откинуть все патрубки и шланги от ДЗ, предварительно отключив питание от электрики.
2. Последний этап – снятие датчика. Откручиваются два винта и модуль снимается.
3. После этого потребуется почистить все поверхности и каналы от грязи, нагара и возможных окислений.

1. Установка и последующая сборка выполняется в обратном порядке.

Также о том, как заменить детали можно посмотреть на видео.

Меры по предотвращению проблемы

В процессе эксплуатации автомобиля Cruze для предотвращения проблемы, когда двигатель глохнет после запуска, во время работы на холодную или в процессе движения необходимо соблюдать следующие требования:

1. Заправлять автомобиль только качественным бензином в проверенных автозаправочных станциях. Некачественный бензин приводит к уменьшению ресурса топливных фильтров, чрезмерному нагару.
2. Своевременно производить регламентные работы. Замену ремня ГРМ совместно с роликами желательно производить через 80 – 100 тысяч километров пробега, топливного и воздушного фильтра – перед началом очередного холодного сезона эксплуатации.
3. Не эксплуатировать автомобиль «на последней капле» топлива. Это приводит к ускорению износа бензонасоса, попаданию грязи, находящейся на дне бака, в топливную систему.
4. Периодически производить компьютерную диагностику двигателя, особенно, перед совершением длительных поездок.

Характерные признаки неисправности

Сложность диагностики дхх для Нивы в следующем — узел относится к исполнительным устройствам, которое не прошито в ЭБУ авто. Отсюда при поломке запчасти не загорается сигнал «Чек» на водительской панели. Для модификации Нива Шевроле, ВАЗ2131, 2120 оригинальной деталью является датчик с каталожным номером 21203–1148300.

Мастера определяют наиболее частые признаки неисправности подающего узла, симптомы четко передают, что рхх вышел из строя.

1. При остановке авто двигатель глохнет.
2. На холостых оборотах при активации зажигания обороты коленвала нестабильны. Плавающих ход сохраняется и для высших передач.
3. При включении салонного оборудования (печка, кондиционер, свет) обороты ДВС значительно падают.

Замена регулятора низких оборотов на Шниве

Чтобы поменять устройство на машине следует выполнить простую последовательность.

1. 1. Поставить авто на месте и дать ей остыть. Работать с горячим двигателем не удобно и травмоопасно – нагретые блоки могут обжечь руки.
   2. Откинуть клеммы с аккумулятора.
   3. В некоторых случаях, для обеспечения полной герметичности, мастера покрывают соединительный слой лаком. Следовательно, дроссельную заслонку нужно снимать целиком и только затем демонтировать регулятор.

1. 1. Откинуть все патрубки и шланги от ДЗ, предварительно отключив питание от электрики.
   2. Последний этап – снятие датчика. Откручиваются два винта и модуль снимается.
   3. После этого потребуется почистить все поверхности и каналы от грязи, нагара и возможных окислений.

1. Установка и последующая сборка выполняется в обратном порядке.

Также о том, как заменить детали можно посмотреть на видео.

Скорости

Датчик скорости Шевроле Нива помогает точно определить с какой скоростью двигается автомобиль. Полученная информация передается на спидометр. Также помимо этого выполняет такие функции как:

• Контролирует расход топлива
• Выводит информацию на приборную панель
• В автомобилях с автоматом входит в систему которая отвечает за управление двигателем.

Если по каким либо причинам он выходит из строя, то дальнейшие движение становится затруднительным. Причинами поломки может быть загрязнение или окисление. В случае если прибор  перестал работать в первую очередь нужно проверить нет ли следующих проблем:

• Окислились контакты
• Произошел обрыв электрической проводки
• Разрушилась изоляция проводов
• Имеются механические повреждения

Диагностику можно произвести как визуально визуально так и при помощи мультиметра. Для этого извлекается датчик после этого к контактам нужно подключить плюс, а минус на массу автомобиля.  Переводим мультиметр в режим измерения мощности и если показывает что напряжение увеличилось то элемент можно считать неисправным.

Датчик фаз — ДФ

Он же датчик распредвала. Датчик фазы ВАЗ предназначен для определения углового положения распредвала. Основная функция — при работе двигателя датчик фаз выдает на контроллер импульсный сигнал синхронизирующий впрыск топлива с открытием впускных клапанов. Отказ датчика фаз переводит топливоподачу в попарно-параллельный режим, что приводит к некоторому ( до 10% ) повышению расхода топлива. А также добавлю от себя это «чудо природы» является головной болью и источником кучи ошибок, например знаменитых 0301, 0302….По моему скромному мнению это такая же гадость и мерзость как гидрокомпенсаторы старого образца. Но что выросло, то выросло. (Как избавиться навсегда от него, лямбды, датчика крена — будет написано в статье про чиптюнинг). Единственный нормальный производитель этого датчика «Автовазагрегат». На фото виден логотип.

https://youtube.com/watch?v=H2jCWTwcb5Q

Как происходит замена

Конструкция двигателя Chevrolet Niva допускает замену РХХ без снятия дроссельного патрубка. Это достаточно неудобно, но возможно.

Трудности возникают при отворачивании и установке на место заднего винта крепления регулятора. Приходится работать отверткой под некоторым углом. Поэтому не стоит после откручивания удалять винт, лучше снять его вместе с регулятором. Точно так же надо поступить и при установке новой детали: сначала расположить винт в ее отверстии и только потом ставить РХХ в корпус заслонки.

Наличие возможности простой замены РХХ без демонтажа ненужных деталей не означает, что всегда надо именно так и поступать. Как правило, необходимость замены возникает после значительного пробега машины, когда система питания уже засорена всевозможными посторонними включениями, и лучше совместить работу с промывкой дросселя.

Для этого дроссельный узел демонтируют в сборе, после чего уже значительно легче заменить неисправный РХХ, а все детали тщательно промывают, например, очистителем карбюратора в аэрозольном баллончике. Чистый дроссель обеспечит качественную и равномерную работу двигателя на ХХ.

При замене регулятора надо снять клемму с аккумуляторной батареи. Это не только вопрос безопасности при любых работах с двигателем, но и обеспечение нормальной калибровки начального положения штока РХХ. Обычно датчики продаются во взведенном состоянии, когда шток максимально утоплен. Это можно проверить, замерив расстояние от его колпачка до привалочного фланца. Оно не должно быть больше 23 мм, иначе клапан будет вдавлен в гнездо после затяжки винтов крепления и поврежден.

Подключив разъем к датчику и установив клемму на место, можно включить зажигание. Процессор управления двигателем тут же отработает начальную позицию штока и обеспечит нормальный запуск мотора.

Плавная и устойчивая работа двигателя на холостых оборотах, которой управляет шаговый регулятор, очень важна как для ресурса двигателя, так и для безопасности движения. Внезапно заглохший мотор может повлечь большие неприятности. Поэтому никогда не стоит затягивать с ремонтом, то есть заменой этого простого и недорогого устройства.

Будет полезно: Замена тросика сцепления ваз 2110 своими руками

Даже если получится избежать нежелательных ситуаций на дороге, последующая поломка и внеплановый ремонт двигателя обойдутся гораздо дороже 500 рублей, которые в первом приближении может стоить хороший РХХ. Цена, разумеется, неточная, поскольку выпуск этого приборчика, оригинальный номер которого начинается с цифр 21203-1148300, освоен многими предприятиями.

Принцип действия модуля зажигания на Ниве Шевроле

Модули зажигания – конструкции, снабженные как вторичной, так и первичной обмоткой. Дополнительно имеется коммутатор, внутри которого ток переключается с одной катушки на другую. Работа реализуется из ЭБУ или блока управления автомобилем. Анализ и сбор информации тоже выполняется с помощью указанных блоков. Такая проверка дает точный результат.

В модуле зажигания есть четыре гнезда, чтобы подключить высоковольтные провода. Затем они идут дальше к свечам зажигания.

Разновидности

За все время выпуска этих автомобилей производители комплектовали их двумя основными группами устройств:

1. МЗ от автомобиля ВАЗ 2112. Монтировался вплоть до 2006 года. Снабжается системой, отвечающей за управление системой искрообразования.
2. Модуль от ВАЗ 2111. Его управление идет за счет сигналов с ЭБУ. По сути, это обычная современная катушка зажигания.

Указные модули не относят к взаимозаменяемым деталям. Конструкция их различна, поэтому нельзя вместо одной разновидности поставить другую. По внешнему виду легко определить, какая деталь используется в том или ином случае. Старый модуль зажигания Нива Шевроле отличается увеличенными габаритами и массой.

Конструкция модуля

Преобразование низковольтных сигналов в высокое напряжение – главное назначение любого модуля. В основе лежит процесс искрообразования внутри цилиндров. По конструкции модуль похож на импульсный трансформатор. Сигнал с электронного блока управления подается на вход устройства. В этом случае с выхода снимают напряжение до 20-30 кВт. Это значит, что каждый провод работает стабильно.

У модуля есть разъем, чтобы подключить низковольтную часть, дополнительные четыре гнезда. В них вставляют так называемые бронепровода.

Подача высокого напряжения идет сразу к двум цилиндрам. На образование искры уходит примерно до 90% от всей энергии устройства. Проводимость смеси связана с высоким давлением, которое сохраняется на постоянной основе. В модуле всего две независимые катушки.

Где находится модуль зажигания

Закреплена деталь на нижней части блока цилиндров. По этой причине на модуль зажигания постоянно воздействует не только коррозия, но и высокие температуры. Второй фактор для этой системы можно назвать самым критичным. Поэтому владельцы часто сами переносят конструкцию в другое место, где условия не настолько проблемные.
