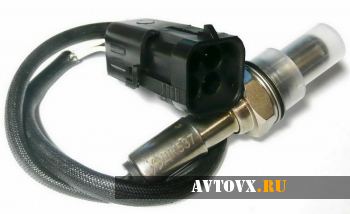

Датчик кислорода

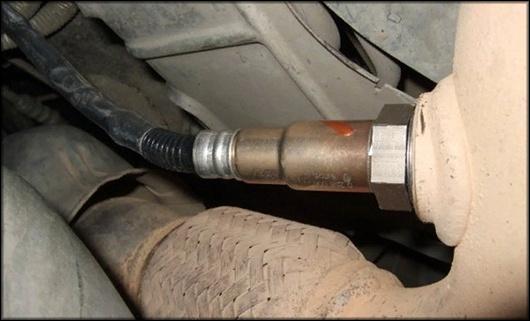

Месторасположение и срок эксплуатации контроллера

На ВАЗ-2112 с двигателями, где установлено 16 клапанов, измерительный прибор находится у выхлопной трубы, между выпускным коллектором и муфтой. Чтобы провести замену устройства, необходимо получить доступ к днищу корпуса кузова транспортного средства. Для наилучшего удобства нужно загнать машину в гараж с ямой или заехать на эстакаду, расположенную возле автомобильной трассы.

Срок эксплуатации кислородного датчика может быть различным. Если автомобилист использует качественную топливную смесь, то ресурс работы будет составлять до 110 тыс. километров. В случае, когда используется некачественная смесь, срок работы сокращается до 85 тыс. километров.

Принцип действия датчика кислорода

Принцип действия кислородного датчика на Приоре следующий: для коррекции параметров времени прохождения электронных сигналов системы впрыска учитываются данные о составе оксигена (кислорода) в выхлопных газах. Именно эти данные и представляет датчик концентрации кислорода Приора, который, вступает в химическую реакцию с выхлопными газами транспортного средства.

В ходе протекания этой электрохимической реакции создается разность потенциалов на выходных контактах прибора. Изменения падения напряжения определяет содержание кислорода и качество воздушно-топливной смеси. Изменения происходят в параметрах от 0,1 В, что указывает на повышенное содержание оксигена и обедненную смесь и до 0,9 В, означающее на низкое содержание кислорода и обогащенную консистенцию.

Для оптимальной эксплуатации транспортного средства температурное значение датчика кислорода, цена которого доступна большинству российских автолюбителей, должна быть не меньше 300°С. С учетом этого, для динамичного нагревания прибора после запуска силовой установки в датчик кислорода на Приоре интегрирован компонент нагревательного типа.

Фиксируя напряжение на выходе прибора, контроллер выбирает командный сигнал для коррекции топливно-воздушной смеси на компоненты распыления топливной системы. При показаниях обедненной смеси, т.е. разность потенциалов находится на минимальном значении, контроллер командует обогатить поступающую консистенцию, а при параметрах обогащенной смеси, т.е. при максимальных значениях разности потенциалов поступает команда на ее обеднение.

Вкратце, штатный датчик кислорода (лямбда зонд) дает возможность оценить концентрацию неизрасходованного оксигена в отработанной смеси, а на основании этих исследований бортовой компьютер изменяет консистенцию топливно-воздушной смеси. Возникающие неисправности датчика кислорода влекут за собой некорректную эксплуатацию силовой установки автомобиля. Часто на форумах автолюбителей встречается вопрос, какой датчик кислорода на Приоре установлен? Для автомобиля Лада Приора для установки приемлем только датчик BOSCH LS6537.

Меняем помпу на 16-клапананной Приоре

Конечно, если мы снимаем помпу, первое, что нужно сделать, это отсоединить клемму от аккумулятора. Это нужно для того, чтобы слить антифриз нормально, без последствий.

Далее снимаем защиту картера. Для этого откручиваем гайки на 10 под нижним краем бампера, затем откручиваем два болта возле рычагов, а потом закручиваем по краям. Заодно снимаем еще и пластиковую накладку подкрыльника правого.

Теперь, если не боитесь, можно слить антифриз из блока, а для тех, кто боится, откручиваем три болта крепления стартера, а потом убираем его в сторону, ведь проводов рычага хватает. Слейте антифриз.

После этого снимаем сверху пластиковую крышку, она просто стягивается, садится на штифты. Ну а теперь смотрим крышку ремня ГРМ. Для его откручивания нужен Torx 30, но беда в том, что под два болта с храповым механизмом не залезть, приходится откручивать уголок. Корпус разделен на две части, каждая из которых снимается без особого труда.

Далее необходимо установить поршень первого цилиндра на такт сжатия ВМТ. На шкиве приводного ремня газораспределительного механизма коленчатого вала имеется точечная метка. Его необходимо совместить с отметкой. слив на корпусе масляного насоса. На распредвалах тоже есть метки, они должны совмещаться с метками на пластиковой крышке ремня. Насчет того, гнет ли двигатель Приора 16 клапанов. 21126 и 21127 точно загнули клапана. Вы можете повернуть коленчатый вал или болт крепления шкива, или подвесить одно переднее колесо, включить пятую передачу и повернуть ее.

Когда метки выставлены, можно приступать к снятию ремня ГРМ, для этого ослабляем натяжной ролик, снимаем ремень, проверяем одновременно все ролики, ведь их тоже нужно снимать. Далее нужно снять внутреннюю часть пластиковой крышки ГРМ, она держится на пяти болтах на 10. Чугун нужно снимать заранее, он на трех болтах на 1, иначе снять не получится. крышка.

Собственно сейчас приступаем к замене помпы на Приора 16 клапанов. Для этого нам понадобится шестиугольник. Откручиваем три болта, затем аккуратно откручиваем помпу, снимаем. Желательно замазать стык герметиком, прокладку с двух сторон.

Проверка датчиков

Перед тем, как проверить лямбда зонд, необходимо ознакомиться конструкцией двигателя и устройством лямбда зондов.

Визуальная

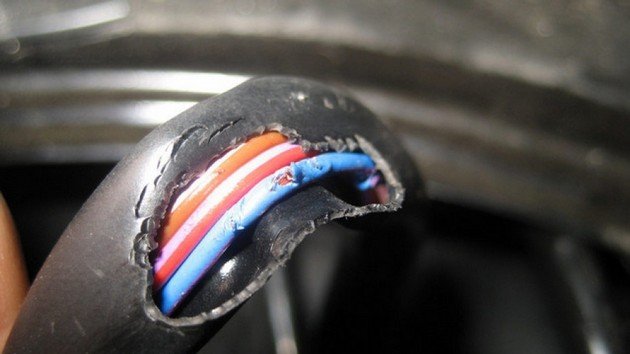

Включает в себя осмотр видимых элементов конструкции (электрической проводки, разъема подключения и корпуса самого датчика) на предмет механических повреждений, нарушения целостности или скопления сажи.

Подробная

С помощью вольтметра возможна проверка электрической проводки, разъема, датчика, а так же электронного блока управления.

Проверка лямбда зонда:

  • прогрев и остановка двигателя;
  • подключение вольтметра к контактам датчика;
  • запуск двигателя и однократное доведение стрелки тахометра до отметки 2500 оборотов в минуту;
  • отключение шланги регулятора давления топлива;
  • проверка показателей вольтметра. Если оно равно или меньше 0.8 В — лямбда зонд неисправен.

Если напряжение, подаваемое на датчик, не равно 0.45 В, необходима подробная диагностика блока управления, который находится под приборной панелью в салоне автомобиля.

Компьютерная диагностика:

  • подключение диагностического компьютера к разъему бортового компьютера;
  • сканирование журнала бортового компьютера на предмет ошибок;
  • отслеживание технических показателей двигателя при работе в разных режимах (применяется не всегда). Позволяет определить эффективность кислородного датчика;
  • расшифровка выявленных кодов ошибок.

Принцип действия датчика кислорода

Принцип действия кислородного датчика на Приоре следующий: для коррекции параметров времени прохождения электронных сигналов системы впрыска учитываются данные о составе оксигена (кислорода) в выхлопных газах. Именно эти данные и представляет датчик концентрации кислорода Приора, который, вступает в химическую реакцию с выхлопными газами транспортного средства.

В ходе протекания этой электрохимической реакции создается разность потенциалов на выходных контактах прибора. Изменения падения напряжения определяет содержание кислорода и качество воздушно-топливной смеси. Изменения происходят в параметрах от 0,1 В, что указывает на повышенное содержание оксигена и обедненную смесь и до 0,9 В, означающее на низкое содержание кислорода и обогащенную консистенцию.

Для оптимальной эксплуатации транспортного средства температурное значение датчика кислорода, цена которого доступна большинству российских автолюбителей, должна быть не меньше 300°С. С учетом этого, для динамичного нагревания прибора после запуска силовой установки в датчик кислорода на Приоре интегрирован компонент нагревательного типа.

Фиксируя напряжение на выходе прибора, контроллер выбирает командный сигнал для коррекции топливно-воздушной смеси на компоненты распыления топливной системы. При показаниях обедненной смеси, т.е. разность потенциалов находится на минимальном значении, контроллер командует обогатить поступающую консистенцию, а при параметрах обогащенной смеси, т.е. при максимальных значениях разности потенциалов поступает команда на ее обеднение.

Вкратце, штатный датчик кислорода (лямбда зонд) дает возможность оценить концентрацию неизрасходованного оксигена в отработанной смеси, а на основании этих исследований бортовой компьютер изменяет консистенцию топливно-воздушной смеси. Возникающие неисправности датчика кислорода влекут за собой некорректную эксплуатацию силовой установки автомобиля. Часто на форумах автолюбителей встречается вопрос, какой датчик кислорода на Приоре установлен? Для автомобиля Лада Приора для установки приемлем только датчик BOSCH LS6537.

Отключить лямбда-зонд программно

После физического удаления катализатора программное отключение лямбда-зондов, стоящих после него, обязательный этап. Без адаптации находящийся после катализатора второй датчик передает неправильные показатели выхлопа, загорается чек и двигатель уходит в аварийный режим. Это чревато увеличенным расходом топлива и плохой динамикой.

Отключение лямбда-зондов программно с помощью чип-тюнинга принесет приятные бонусы:

  • Увеличатся показатели мощности и крутящего момента;
  • Снизится расход топлива (по сравнению с аварийным режимом);
  • Улучшится тяга на низах;
  • Станет отзывчивей педаль газа;
  • Улучшится общая динамика автомобиля, разгон станет более резвым;
  • Переключения коробки передач будут более плавными;
  • Оптимизируется работа двигателя с включенным кондиционером, машина перестанет «тупить».

Программное отключение лямбда-зондов проводят партнеры ADACT в России и странах СНГ.

Как выявить и исключить неполадки в работе датчика кислорода Приоры?

Проверка работы осуществляется при помощи осциллографа. Визуально оценить состояние тоже можно, но точность определенных проблем будет минимальной.

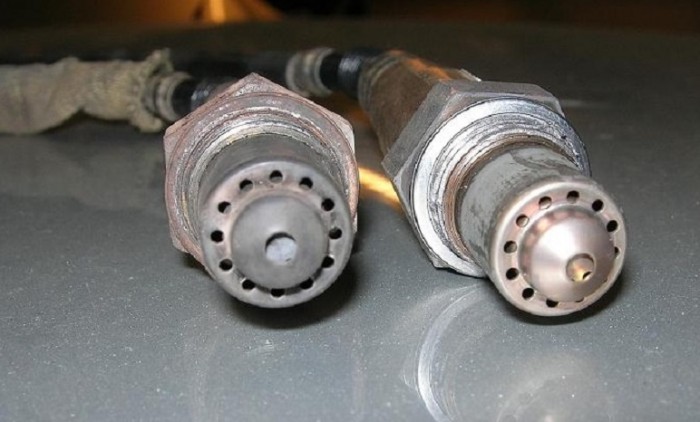

При осмотре датчика следует обратить внимание на объем нагара. Если слой ровный и очень темный, то, скорее всего лямбда зонд следует заменить

Средняя и высокая цена датчика кислорода Приора не должна препятствовать провести ремонт лямбда зонда. В противном случае, владельцу понадобится большее вложение средств на восстановление двигателя.

Очистка керамического стержня может проводиться несколькими способами. Первый из них заключается в химическом воздействии на нагар и его отмывании специальным составом. Второй более простой и заключается в прогревании и резком охлаждении керамического стержня. Правда, второй способ менее эффективный, поэтому использовать его следует лишь в крайних случаях.

Для проведения химической очистки понадобится приобрести ортофосфорную кислоту, которая не оставляет пленку. Иначе нагар на датчике будет появляться снова. Защитные колпачки необходимо на время снять, а точнее аккуратно срезать. Далее примерно на 15-20 минут керамический стержень погружается в кислоту, а после просто высыхает.

Для второго способа можно использовать переносную горелку. Над ней стержень держится буквально пару минут, потом перемещается в холод.

Если под рукой нет подходящего переносного холодильника или создать холод не предоставляется возможным, тогда датчик просто на пару минут убирается от огня. При нескольких повторениях процедуры нагар просто отпадает от стержня. После того как работа выполнена, на место устанавливаются колпачки и аккуратно завариваются в местах разреза.

Признаки неисправности датчика кислорода на автомобиле Лада Приора

Признаки во многом схожи с другими поломками, поэтому важно на начальном этапе корректно идентифицировать поломку

  • Затрудненный запуск мотора «на холодную», «на горячую»;
  • Увеличенный расход горючего;
  • Снижение мощности;
  • Пассивная динамика разгона;
  • Работа мотора не в такт;
  • На приборном щитке сигнализирует индикатор о наличии системных ошибок электронного блока управления;
  • Из выхлопной трубы слышны периодические прострелы, что указывает на обогащение (обеднение) горючей смеси;
  • Дым синего, сизого, черного цвета из выхлопной трубы.

При обнаружении одного или нескольких признаков немедленно обратитесь к специалисту СТО для проведения комплексной диагностики.

Снятие датчика фаз

Датчик снимаем при его проверке и замене. Проверка датчика фаз показана в разделе «Диагностика неисправностей».

Расположение датчика фаз на двигателе: 1 — правая опора силового агрегата; 2 — передняя крышка привода ГРМ; 3 — колпачок штуцера топливной рампы; 4 — датчик фаз; 5 — задняя крышка привода ГРМ При выключенном зажигании отжимаем фиксатор колодки жгута проводов системы управления двигателем…

…и отсоединяем колодку от датчика фаз.

Головкой «на 10» отворачиваем два болта крепления датчика (один болт на фото не виден)…

…и извлекаем датчик из отверстия в задней крышке привода ГРМ. Соединение датчика и задней крышки привода ГРМ уплотнено резиновым кольцом. При повреждении кольца…

…снимаем его… …и заменяем новым. Устанавливаем датчик фаз в обратной последовательности.

Снимаем датчик температуры охлаждающей жидкости для его проверки или замены. Проверка датчика температуры охлаждаю щей жидкости показана в разделе «Диагностика неисправностей». Работу проводим на холодном двигателе. Снимаем пластмассовую крышку двигателя. Сливаем охлаждающую жидкость из блока цилиндров двигателя (см. «Замена охлаждающей жидкости»). При выключенном зажигании…

…отжимаем фиксатор колодки жгута проводов системы управления двигателем… …и отсоединяем колодку жгута проводов от датчика температуры охлаждающей жидкости.

Накидным ключом «на 19» отворачиваем датчик…

…и вынимаем его из отверстия корпуса термостата.

Соединение датчика с корпусом термостата уплотняется медной шайбой. Устанавливаем датчик в обратной последовательности. Доливаем до нормы охлаждающую жидкость.

Датчик положения дроссельной заслонки снимаем для замены. Проверка датчика и его электрических цепей показана в разделе «Диагностика неисправностей». При выключенном зажигании, отжав фиксатор колодки жгута проводов системы управления двигателем, отсоединяем колодку жгута проводов от датчика положения дроссельной заслонки.

Крестообразной отверткой отворачиваем два винта крепления датчика.

Снимаем датчик с оси дроссельной заслонки. Соединение датчика с дроссельным узлом уплотнено поролоновым кольцом. При повреждении поролонового кольца его следует заменить. Перед установкой датчика убеждаемся, что дроссельная заслонка полностью закрыта. Устанавливаем датчик на дроссельный узел так, чтобы хвостовик оси заслонки вошел в паз датчика. Крепим датчик винтами и подсоединяем к нему колодку жгута проводов.

Датчик массового расхода воздуха снимаем для замены. При выключенном зажигании отжимаем фиксатор колодки (фиксатор расположен снизу колодки) жгута проводов системы управления двигателем…

…и отсоединяем колодку жгута проводов от датчика.

Крестообразной отверткой ослабляем хомут крепления шланга подвода воздуха к дроссельному узлу…

…и снимаем шланг с патрубка датчика массового расхода воздуха.

Накидным ключом «на 10» отворачиваем два болта крепления датчика массового расхода воздуха к крышке воздушного фильтра…

Проверка Датчика

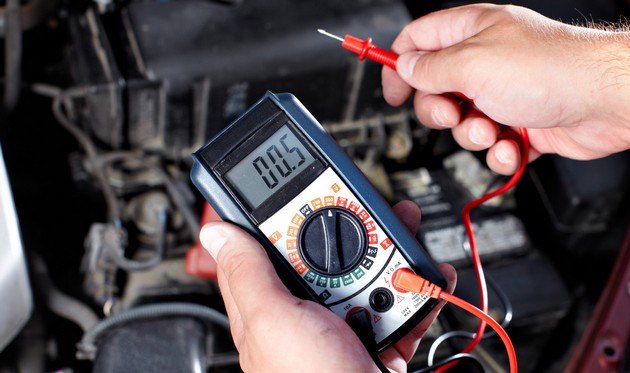

Для проверки датчика фаз необходимо использовать мультиметр.
С помощью данного прибора можно проверить практически все датчики в автомобиле.

Пошаговый процесс проверки:

  1. Включить зажигание на автомобиле, проверить
    напряжение на аккумуляторной батареи и убедиться, что оно соответствует
    рабочему 11,8-12,6В. Чтобы проверить напряжение, необходимо на мультиметре
    выставить переключатель в режим постоянного напряжения, на шкалу деления 20В.
  2. Теперь нужно проверить питание датчика
    необходимое для его работы. Для этого снимаем разъем с датчика и подключаем к
    нему мультиметр. Один щуп мультиметра подключаем на массу, второй на
    центральный разъем колодки – напряжение должно быть равно 12 В. Крайние разъемы
    колодки должны показать до 5В.
  3. После того как проверка цепи питания датчика
    произведена и не выявила поломки, необходимо приступать к проверке самого ДФ.
    Для проверки его необходимо демонтировать с ГБЦ. После демонтажа подключаем
    датчик к разъему и на обратной стороне колодки щупами мультиметра проверяем
    напряжение. На контакте «В» величина напряжения должна составлять не менее
    0,9В. После чего понадобиться небольшая металлическая пластинка, которой нужно
    провести в прорези датчика и в момент нахождения пластины в датчике, напряжение
    на мультиметре должно упасть до 0,4В. Если все параметры совпадают, то датчик
    фаз Приоры исправен. Если параметры разнятся, то датчик необходимо заменить,
    так как он не ремонтопригоден.

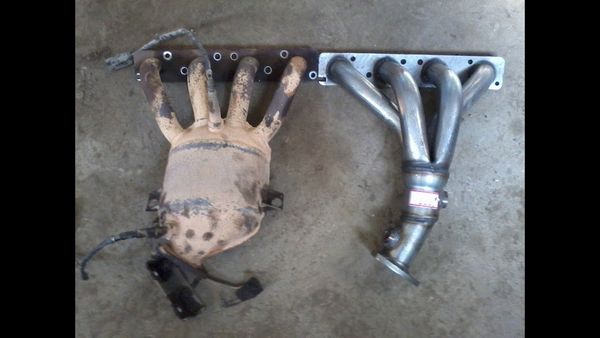

Замена катализатора Приора на паук

В качестве примечания скажем, что некоторые предыдущие владельцы (в основном любители быстрой езды и экстремальной езды) снимают преобразователи на своих автомобилях не из-за поломки последнего, а для того, чтобы «поднять» мощность автомобиля. В этом случае катализатор Приора заменяется на паук.

Паук. элемент выхлопной системы, устанавливаемой на спортивные и гоночные автомобили. Это оригинальный способ плетения труб, которые хоть и замедляют поток выхлопных газов, но весьма незначительны. Этого торможения достаточно только для уменьшения резонансных колебаний выхлопа, но паук не может охладить и тем более очистить его от копоти и копоти. Но этот элемент выхлопной системы не создает в нем избыточного давления и, следовательно, не ворует мощность двигателя. В результате установки паука вместо катализатора увеличивает мощность Приоре на 20-25%.

При такой регулировке выхлопной системы установка блендера на лямбда-зонд Приора также является обязательной процедурой.

Продажа запчастей и ремонт глушителя в Санкт-Петербурге. тел.: 7 (812) 336-43-32

Катализатор (катализатор) представляет собой металлический корпус (в виде «банки»), внутри покрыт слоем огнеупорного материала в виде многочисленных клеток.

Основными симптомами выхода из строя этого элемента являются: снижение мощности двигателя и, как следствие, динамических возможностей автомобиля; включение знака «Проверка двигателя» (ошибка ЭБУ двигателя: «низкая эффективность катализатора»). Возможными поломками могут быть закупорка ячеек или их плавление, или оплавление или разрыв проводов датчиков для фиксации уровня кислорода. К сожалению, катализаторы никак не ремонтируются, по этой причине практически всегда необходимо удалить его из системы и установить на его место смеситель. Заменить катализатор можно, но высокая стоимость этого элемента отталкивает практически всех.

Практически все современные электронные системы управления двигателем оснащены многочисленными детекторами, контролирующими состав топливной смеси. Детекторы кислорода (лямбда-зонды) всегда работают в паре с катализатором, а в системе обычно два датчика:

Первый из них устанавливается перед «батареей катализаторов», его задача. изменять подачу топлива в зависимости от условий и подачи сигнала на ЭБУ двигателя; Второй лямбда-зонд врезается в систему за катализатором и служит для определения качественного состава продуктов сгорания топливной смеси. Если в такой выхлопной системе исключить катализатор, токсичных элементов в продуктах сгорания топливной смеси будет больше нормы, и диагностический датчик будет сигнализировать об избытке CO в выхлопном тракте. Блок управления двигателем получит сигнал и оповестит водителя об ошибке. после выброса каталитического нейтрализатора из системы выпуска газа на панели приборов загорится контрольный индикатор Check Engine.

Электрическая обманка

Эмулятор имеет микропроцессор, корректирующий сигнал для ЭБУ. Последний «считает» что датчик исправен и пропускает данные, не интерпретируя ошибкой.

Фактически, в конструкции уже нет катализатора, вместо него вварен участок выхлопной трубы.

Стоимость эмулятора варьируется от 1500 рублей, что составляет 85 – 90 % от цены нового ДК. В отличие от штатного контролера, эмулятор имеет неограниченный срок эксплуатации.

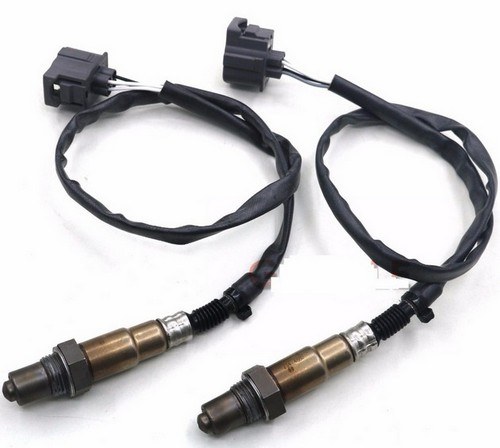

Каталожный артикул / маркировка Цена в рублях
BOSCH 0 258 006 537 (8 и 16 клапанов) От 1500 — 1600
BOSCH 0 258 986 602 (8 и 16 клапанов) От 1500 — 1600
BREMI 30223 От 1500 — 1600
ERA 550489 От 1500 — 1600
DENSO DOX-0150 От 1500 — 1600
Металлическая проставка 250-300
Электронный эмулятор От 1350
*цены указаны состоянием на май 2020 года

Как работает

Принцип действия лямбда зонда заключается в сравнении показателей двух электродов, один из которых расположен в чистом воздухе, а второй — в выпускном коллекторе.

Лямбда зонд ВАЗ 2110 выполнен из термостойких материалов, так как система выпускных клапанов и выхлопная система во время продолжительной работы двигателя имеют крайне высокую температуру.

Основными конструктивными элементами лямбда зонда являются:

  • стальной корпус;
  • наружный платиновый электрод;
  • внутренний циркониевый электрод;
  • керамический изолятор между внутренним и наружным электродами;
  • электронагреватель;
  • защитный кожух для наружного электрода.

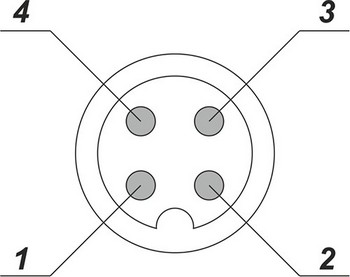

Также лямбда зонды, с некоторыми техническими различиями, имеют 4-контактный разъем:

  • 1 контакт — передача сигнала на электронный блок управления;
  • 2 — электрическое питание;
  • 3 и 4 — электрическое питание электронагревателя.

Главной задачей лямбда зонда является определение количества несгоревшего кислорода в выхлопной трубе.

Электронный блок управления подает на электроды лямбда зонда напряжение, равное 0.45 В.

Наружный электрод определяет количество окружающего кислорода, внутренний — количество кислорода в отработанных газах. Получив данные, датчик передает соответствующий сигнал электронному блоку управления ДВС. Передаваемый сигнал — это разность двух показателей.

Блок управления, обработав полученный сигнал, вносит коррективы в работу всех составляющих топливной системы, а так же делает зажигание горючей смеси раньше или позже. Это способствует более стабильной и ровной работе двигателя.

На автомобилях ВАЗ-2110 с 8-клапанным и 16-клапанным двигателем, на которых установлен инжектор, датчик располагается на выпускном коллекторе автомобиля перед резонатором.

Особенностью кислородных датчиков на автомобилях ВАЗ является их рабочая температура. Функционировать они начинают, когда температура достигает 300–400 °C.

В первые минуты после запуска двигателя, контроль его работы осуществляется исходя из показаний других датчиков: массового расхода воздуха и температуры ДВС, а так же датчика открытия дроссельной заслонки.

Когда электронагреватель разогревает устройство до необходимой температуры, блок управления начинает учитывать его показания.

На ранее выпускаемые автомобили ВАЗ-2110 завод изготовитель устанавливал более простые лямбда зонды, в конструкцию которых не входил электронагреватель. Следовательно, его показания блок управления считывал лишь после достаточного прогрева двигателя. При этом, до прогрева и последующего контроля работы ДВС, выхлопные газы содержали значительное количество вредных элементов.

После утверждения новых законодательных актов, касающихся чистоты окружающей среды и уменьшения степени загрязнения воздуха, производители автомобилей стали устанавливать лямбда зонды, которые способны самостоятельно прогреться до необходимой температуры и через короткий промежуток времени обеспечивать менее токсичные выбросы в атмосферу.

Также, на определенный тип двигателей ВАЗ-2110 завод изготовитель устанавливал систему из двух лямбда зондов, которая так же расположена на выхлопной системе.

Первый находится перед катализатором. Он определяет качество выхлопных газов до попадания в катализатор.

Второй — после катализатора, тем самым проверяя качество его работы, которая заключается в очищении выхлопных газов до уровня, требуемого законодательными актами.

Замена лямбда — зонда

Поскольку указанный датчик кислорода нельзя подвергнуть ремонту, то при его неисправности единственной мерой будет замена датчика. Стоимость элемента не велика, около 1,5 тыс. руб. В процессе замены потребуется привлечь мультиметр и специального типа ключ. Также необходимо обеспечить доступ под днище. Здесь поможет яма или подъемное средство.

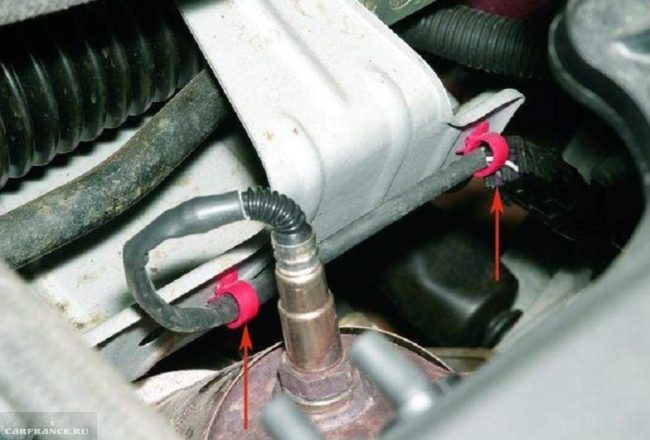

  1. Процесс начинаем с отключения разъема зонда от сети ЭБУ.
  2. Теперь посредством прибора, переключенного в режим вольтметра, выполняем измерение значения напряжения на выводах. Величина этого параметра должна составлять 0,45 Вольта, что соответствует номиналу. Если уровень напряжения занижен или отклоняется от регламентной величины на 0,02 Вольта в любую сторону, то это свидетельствует о возможном присутствии неисправности.
  3. Выявив причину неполадки, приступаем непосредственно к замене. Извлекаем держатель кабеля зонда из отверстия, расположенного в защитном экране.
  4. Взяв ключ размером на «22», выкручиваем зонд из посадочного гнезда в коллекторе. Чтобы демонтировать элемент, потребуется обзавестись обозначенным ключом особой конфигурации. Опытные владельцы LADA Kalina могут продемонстрировать мастерство по извлечению компонента обычным ключом (размер тот же – «22»).
  5. Новый датчик устанавливаем по обратному порядку действий.

Также ознакомьтесь

Очищать форсунки стоит лишь тогда, когда имеется крайняя на то необходимость. Это связано с тем, что рампа, в которой закреплены форсунки, и сами форсунки являются «сердцем» двигателя.

Менять свечи нужно немедленно при их выходе из строя. Плановое же обновление следует производить каждые 30 тысяч километров. Показателей, свидетельствующих о необходимости внеплановой замены свечей, можно назвать несколько, а именно: нестабильная работа д

Например, разберем ситуацию, когда ЭБУ выдает ошибку работы датчика кислорода (Р0131 – низкий уровень сигнала датчика кислорода 1)

Важно осознавать, что датчик отслеживает состояние системы, и в случаях, когда смесь бедна, он передает вам сведения об этом. В таком случае заменять датчик кислорода бессмысленно

Чтобы лучше разобраться с этим вопросом, можно рассмотреть возможные варианты.

  1. Поступают сведения, что смесь «бедна», и напряжение на сигнальном выводе слишком низкое.

Для проверки требуется увеличить подачу топлива, для этого пережимаем шланг обратного слива. Если его нет, можно брызнуть бензином из шприца во впускной коллектор, оценить реакцию датчика. Если его показатели говорят об обогащенной смеси, замена лямбда зонда бессмысленна, так как корень проблемы – в системе подачи топлива, которая, скорее всего, дает недостаточное количество топлива.

  1. Поступают сведения о «богатой» смеси. Для проверки сделать искусственный подсос, сняв один из вакуумных шлангов. Если кислородный датчик выдает информацию о снижении напряжения, он исправен.
  2. Сделать подсос, пережать при этом «обратку». Если сигнал датчика неизменен (в пределах 0,45 В), или показатели меняются слабо и медленно, можно диагностировать неисправность лямбда зонда. Если же напряжение на сигнальном выходе меняется своевременно, а реакция на изменение смеси быстрая и четкая, значит, датчик в полном порядке.

Автовладельцы легко могут определить степень износа КД. Принципом этого является крутость фронтов перехода от бедной смеси к богатой, и обратно. Если датчик исправен, он будет реагировать на почти вертикальный переход (при рассмотрении мотортестером). Реакция изношенного датчика замедлена, поэтому фронты переходов пологие. Если при диагностике вы обнаружили вторую ситуацию, необходима замена кислородного датчика.

Кроме того, по плохой реакции лямбда зонда можно разобраться с еще одним довольно часто встречающимся явлением. Пропуски воспламенения, сопровождающиеся выпуском из выпускного тракта смеси воздуха и топлива, расцениваются кислородным датчиком как чрезмерное содержание кислорода в составе отработанных газов. Следствием этого становится то, что замена датчика не улучшает сложившуюся ситуацию, а новый лямбда зонд показывает ошибки.

Стоит ознакомиться:

О наличии в двигателе каких-либо проблем говорят: сниженная мощность двигателя, чрезмерно большой расход топлива, черный дым из выхлопной трубы. Возможно, причина подобных неполадок кроется в закоксованности двигателя

Следует обратить внимание на подсос воздуха в выпускную систему перед КД. Лямбда зонд выдает реакцию на кислород, поэтому при воздушном свище около него появятся данные об избытке кислорода, то есть «бедности» смеси

В этот момент смесь может быть слишком обогащенной. При этом ЭБУ, основываясь на показателях датчика, обогатит ее. То есть возникшая ситуация окажется довольно парадоксальной: есть сведения об ошибке «бедная смесь», а газоанализатор передает обратные сведения.

Стоит ознакомиться:

С течением времени такие марки карбюраторов как Солекс, Озон и Вебер, которыми комплектовались старые модели ВАЗ, не потеряли популярность. Скорее наоборот, они стали даже более популярны, чем прежде.

Причины неисправности датчика кислорода

Специалисты называют целый ряд причин, почему устройство в Ладе Приора может выйти из строя:

  1. Если в состав бензина входит этил с соединениями свинца, УДК становится неисправным «за 4 бака».
  2. Нельзя применять силиконовые герметики, они тоже приводят к сбоям в работе датчика кислорода. Однако не путайте со сборкой, предполагающей использование герметиков при отсутствии соприкосновения с системами питания, выпуска, вентиляционных приспособлений – в этом случае никакого вреда не будет.
  3. Избегайте попадания на контакты панели и керамический изолятор влаги и смазочных веществ.
  4. Не допускайте механических повреждений корпуса, проводов, колодки и контактов.

К чему приводят проблемы в работе датчика кислорода Приоры?

Неправильная оценка приводит к передаче в двигатель неподходящей смеси. Затрудненная работа мотора может быть незаметна при начальных проблемах. Но когда датчик будет сильно загрязнен или в цепи контактов возникнут нарушения, последствия становятся явными. К наиболее распространенным явлениям при сбоях в работе лямбда зонда можно отнести:

1. Обороты двигателя на холостых становятся нестабильными.

2. Машина глохнет или просто не едет.

3. Расход топлива значительно повышается.

4. Нестабильная работа мотора в первые 5-10 минут после запуска.

https://youtube.com/watch?v=rVW8QARulqE

Если первопричина не будет решена, работа двигателя с неправильной смесью приведет к серьезным нарушениям. Весьма возможна и поломка самого мотора с необходимостью его капитального ремонта или полноценной замены.

Поэтому при появлении указанных проблем установка нового датчика или нормализация соединений цепи являются обязательными. В первую очередь, владельцу необходимо выявить основную причину и далее приступить к восстановлению авто.

Ремонт

Виды выполняемых работ зависят от того, какие признаки неисправности были выявлены в ходе диагностики.

Ремонт разъема

В случае механической поломки разъема требуется его замена, так как он не обеспечит изоляции соединяемых контактов.

При окислении разъема необходимо его переподключение и чистка контактов.

Чистка (временная мера)

В течение эксплуатации автомобиля на поверхности датчика накапливается значительный слой нагара.

Чистка выполняется с применением ортофосфорной кислоты и щетки из мягкого материала. Внешний электрод и защитный кожух необходимо вымачивать около 20 минут до отставания скопившегося нагара либо очистить с помощью щетки.

Не рекомендуется применение средств из жестких материалов, например: щетки по металлу, отвертки, наждачной бумаги.

После чистки лямбда зонд необходимо полностью просушить.

Замена

Замена первого или второго датчика заключается в следующих действиях:

  • отключение разъема;
  • демонтаж лямбда зонда из выхлопной системы;
  • установка заведомо исправного датчика;
  • подключение разъема.

После ремонта, чистки или замены элементов лямбда зонда требуется выполнить повторную проверку его работы с помощью запуска двигателя и его прогрева до рабочей температуры.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
