Датчик кислорода ваз-2114: признаки неисправности

Технология замены ДК

Чтобы самостоятельно поменять датчик кислорода ВАЗ 2114 вам потребуются рожковые ключи на 22 и 17, кусачки, любая жидкость для растворения ржавчины, тот же ВД40 отлично подойдет, а также пластиковые хомуты.

То, как будет выполняться замена датчика кислорода, зависит от литража вашей машины, поскольку на ВАЗ-2114 с движками на 1.5 и 1.6 литра ДК расположен в разных местах.

На четырнадцатых с полуторалитровым силовым агрегатом ДК расположен на приемном коллекторе выхлопной трубы. и добраться до него можно только загнав машину на ремонтную яму или эстакаду. Поэтому заранее позаботьтесь о месте, где вам будет удобно работать.

Положение ДК на ВАЗ 2114 с двигателем 1.5 л

У четырнадцатых с движком 1.6 литров дела с доступом к датчику кислорода обстоят получше. Расположен он в подкапотном пространстве, на корпусе выхлопного коллектора. Более того, на ВАЗ-2114 1.6 л, двигателя которых соответствует стандарту Евро-3 устанавливается два ДК (на старых движках Евро-2 — один). И если вам нужно заменить лямбда зонд, предварительно необходимо определить, который именно датчик неисправен.

Положение ДК на ВАЗ 2114 с двигателем 1.6 (Евро -3)

Замена лямбда зонда ВАЗ 2114 должна выполняться исключительно при холодном двигателе, поскольку в процессе работы лямбда зонд нагревается до очень высокой температуры (300-400 градусов), ввиду чего его демонтаж, даже в защитных перчатках, выполнить невозможно.

И так, если вам необходимо поменять датчик кислорода ВАЗ 2114, придерживайтесь следующего алгоритма действий:

1. Загоняем автомобиль на ремонтную яму (если у вас движок 1.5л). Открываем капот и снимаем питание с аккумулятора;
2. Определяем провода питания, которые идут к ДК, они закреплены пластиковыми хомутами на патрубке системы охлаждения. Хомуты необходимо разрезать с помощью кусачек и разъединить колодку проводов;
3. Далее необходимо отсоединить датчик. В посадочном гнезде он фиксируется одной гайкой 22-диаметра (либо 17 мм на движках 1.6), выкрутить которую можно гаечным ключом соответствующего размера.

Открутить датчик кислородапросто только в теории, на практике же вы скорее всего столкнетесь с тем, что фиксирующая гайка и резьба на корпусе коллектора прочно прикипели друг к другу.

Если данная проблема мешает вам снять датчик кислорода, резьбовое соединение необходимо хорошенько обработать WD-40 или любым другим химическим растворителем ржавчины, подождать 5-10 минут, после чего предпринимать повторные попытки выкрутить гайку.

В случае, если обработка химическими средствами результата не дала, нужно прибегать к более жестким методам. Для начала подключите питание к АКБ и заведите автомобиль. Дайте двигателю поработать на холостых оборотах некоторое время, чтобы коллектор и сам ДК немного прогрелись. Далее, наденьте защитные перчатки и попробуйте выкрутить резьбу.

Как открутить лямбда зонд если и это не помогает? Остается один вариант — «термический удар». Вам потребуется газовая горелка либо паяльная лампа, которой необходимо хорошо прогреть резьбовое соединение, после чего его нужно резко остудить холодной водой.

При сильном нагревании металл расширится, а при резком охлаждении — сузится, в результате чего с него отслоится весь налет и соединение ослабится. Как вы понимаете, аккуратно снять ДК при использовании данного метода не получится — даже нормально функционирующее устройство после такого с вероятностью в 100% полностью потеряет работоспособность, так что делайте это только в крайнем случае.

После того как резьба вам все же поддалась, установите новый датчик в посадочное гнездо, затяните соединение (не переусердствуйте, чтобы не повредить корпус устройства) и подключите к датчику питание. Пластиковыми хомутами зафиксируйте проводку на трубке системы охлаждения .

Теперь вы знаете, как заменить лямбда зонд ВАЗ 2114. Удачной вам езды без поломок!

Восстановление

Можно ли восстановить неработающий датчик? Сделать это можно лишь в одном случае – если причиной неисправности стал плохой контакт и сам датчик нормально работает. Также можно попробовать удалить нагар внутри. Но для этого датчик нужно вынуть наружу и опустить его в агрессивную среду (уайт-спирит или бензин)

Обратите внимание: для очистки нельзя использовать наждачную бумагу, надфиль и другие шероховатые предметы. Чтобы не повредить наконечник, воспользуйтесь мягкой ветошью, смоченной в растворителе

Обработав уайт-спиритом чувствительный элемент, можно вернуть работоспособность датчику. Но не факт, что после чистки он будет точно производить замеры. В идеале данный элемент необходимо менять целиком. Благо операция несложная, ее можно сделать своими руками. Как именно – расскажем ниже.

Отключение датчика

Многие автовладельцы задают вопрос,что будет, если отключить лямбда зонд из цепи ЭСУД, и как отключить датчик кислорода?Ответ простой – с отключенной «лямбдой» блок управления будет использовать стандартные данные заложенной в него программы, и расходоваться топливо будет практически столько же, как при неисправном датчике. В среднем потребление вырастет на 2-3 литра относительно работы двигателя с исправным лямбда зондом. А отключить датчик очень просто – нужно просто разъединить штекер с проводами, который подходит к зонду.

Замена кислородного датчика производится очень просто. Перед проведением работ необходимо остудить двигатель, если он был в работе. В первую очередь разъединяется штекер датчика, затем он отворачивается гаечным ключом.

Иногда лямбда зонд сильно прикипает, и его невозможно стронуть с места. Если датчик все равно идет под замену, можно попробовать обстучать его посадочное место – вокруг резьбы.

Как правило, такой метод помогает открутить неподдающуюся съему деталь. Если «лямбда» не откручивается, нужно обстукивать еще и еще. В результате датчик все же снимается.

https://youtube.com/watch?v=68L_IkIfRu4

Если кислородный датчик не работает, не нужно торопиться его выкидывать. Часто из-за угара масла на электродах керамики образуется нагар. Нагар можно попробовать удалить, только нельзя пользоваться металлическими предметами или наждачной бумагой. Для очистки нагара используют средства для удаления ржавчины, например,WD40. Возможно, работоспособность лямбда зонда восстановится.

Ремонт или замена

Определив, что лямбда-зонд «четырнадцатой» неисправен, его можно либо попытаться отремонтировать, либо же просто заменить. Восстановление датчика заключается в очистке его контактов от нагара. Именно он может являться причиной того, что устройство перестало нормально функционировать.

Для начала датчик необходимо выкрутить из коллектора или приемной трубы. Сделать это не всегда просто. Дело в том, что его корпус очень часто прикипает к указанным элементам выхлопной системы. В этом случае может помочь жидкость против ржавчины (WD-40 или аналогичная). Обработайте место соединения такой жидкостью и подождите полчаса.

Когда датчик будет выкручен, обратите внимание на его корпус. Он неразборной

Контакты, которые нам предстоит очистить, находятся за прорезями корпуса в его нижней части.

Важно: не производите чистку контактов механическим способом (ножом, наждачной бумагой, надфилем и т. п.)! Так вы только усугубите ситуацию и навсегда выведете датчик из строя

Очищать контакты следует только при помощи химических веществ. Например, ортофосфорной кислоты. Просто поместите нижнюю часть зонда в кислоту на полчаса, а потом просушите на газовой горелке.

Не стоит и разбирать датчик, распиливая его корпус. Как показывает практика, после такой процедуры, его работоспособность уже не возвращается.

Если же вы решите заменить лямбда-зонд, купите в автомагазине новое устройство, соответствующее спецификации, и установите его на место старого. Включив зажигание, запустите двигатель, прогрейте его и проверьте, горит ли сигнальная лампа «CHECK».

Диагностика

Как всегда, перед заменой любого устройства, его необходимо проверить на работоспособность. Для диагностики лямбда-зонда сгодится обычный мультиметр, на шкале его показаний могут быть следующие значения:

• 0.8-0.9В – нормальный показатель верхнего уровня сигнала;
• 0.1-0.2В – стандарт для нижнего.

По заявлению производителя эксплуатационный срок устройства составляет более чем 80 тысяч км пробега. Но только при условии, что все требования ГОСТа в процессе изготовления датчика кислорода были соблюдены. Отзывы бывалых шоферов и правда подтверждают высокий ресурс изделия. Более того, по их словам в среднем лямбда-зонд служит в два раза дольше, а это ни много ни мало – 160 тысяч км.

Какое влияние ДК оказывает на работу двигателя?

Исправный датчик кислорода – это залог бесперебойного функционирования силового агрегата. Минимальное снижение характеристик смеси воздуха и топлива, которое контролирует именно этот прибор, приводит к снижению эффективности мотора. Устойчивые обороты, отсутствие колебаний и в принципе правильная работа двигателя напрямую зависит от лямбда-зонда.

Если при резком нажатии на педаль газа, происходят рывки автомобиля, а силовой агрегат отчетливо троит, есть вероятность выхода из строя ДК. Весьма возможно, что такое поведение машины обуславливается невозможностью лямбда-зонда подстроить смесь под обороты двигателя.

Кроме того, когда замечается повышенный выброс выхлопных газов в окружающую среду причина также скорее всего в датчике кислорода. Ведь именно он отвечает за уничтожение остатков вредных веществ в выхлопной трубе.

В чем секрет эффективности прибора?

Если нет желания прибегнуть к процедуре замены лямбда-зонда раньше выхода его эксплуатационного срока, рекомендуем придерживаться некоторых рекомендаций:

• не игнорируйте требований, указанных в руководстве к ВАЗ 2114, используйте только оптимальную марку бензина;
• добавляя отдельные присадки в топливо, убедитесь в их качестве и совместимости с вашей маркой автомобиля;
• скажите нет герметикам в качестве фиксирующего элемента во время установки датчика;
• при проблемах со стартом мотора, не стоит мучить автомобиль бесперебойно крутя стартер, всегда выдерживайте определенную паузу между попытками;
• диагностируя цилиндры никогда не отключайте свечи;
• лямбда-зонд имеет свой температурный предел, который составляет 950 градусов, поэтому избегайте перегрева выхлопной системы;
• агрессивные вещества химического типа способны навредить электродам датчика кислорода, исключите вероятность их использования для обработки главного элемента ДК;
• соединение лямбда-зонда и выхлопной трубы всегда должно быть герметичным, следите за этим.

Основные симптомы неисправностей

Каждый автовладелец знает, что машина всегда предупреждает о будущей поломке. Намеки могут совершенно разными, но факт остается фактом! Поэтому если быть предельно внимательным к поведению своего транспортного средства проблему можно решить еще до ее появления.

Если говорить конкретно про датчик кислорода ВАЗ 2114, признаки неисправностей могут быть такими:

• нестабильные обороты, машина глохнет при мягком нажатии на педаль акселератора;
• снижение динамических характеристик автомобиля;
• повышенный расход топлива;
• постоянное потрескивание в области катализатора после отключения двигателя;
• появление аромата, напоминающий протухшие яйца – объясняется такая вонь просто, в катализаторе чрезмерно много несгоревшего бензина.

Даже если выход из строя датчика кислорода на лицо, не спешите отправляться за его покупкой. Дело в том, что в зависимости от года выпуска на ВАЗ 2114 могут быть установлены разные модификации ДК. Так на старых авто производитель устанавливал однопроводные устройства, сейчас в ходу четырехпроводные.

Что будет, если отключить лямбда-зонд?

Те, кто намерен игнорировать требования производителя и отключить датчик кислорода, должен готовиться к пагубным для двигателя последствиям:

• мотор станет работать некорректно;
• уровень содержания вредных веществ в выхлопных газах существенно увеличится;
• повысится расход;
• возникнет потребность в переустановки программного обеспечения ЭБУ.

Исходя из этого каждый обладатель четырнадцатой модели должен сделать определенные выводы. Чтобы не раздувать из мухи слона проще собственными руками своевременно все исправить. Ну или на крайней случай посетить сервисную станцию обслуживания.

Проверка лямбда-зонда тестером:

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

• всё время 0,1 — мало кислорода
• всё время 0,9 — много кислорода
• Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

1. Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
2. При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
3. Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
4. Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Проверка напряжения в цепи подогрева

Для проверки наличия напряжения в цепи нужен вольтметр. Включаем зажигание и подсоединяем его щупами к проводам нагревателя (отсоединять разъем не можно, лучше проткнуть острыми иголками). Их напряжение должны быть равно тому, что выдает аккум на не запущенном двигателе (около 12В).

Если нет плюса нужно пройти цепь АКБ-предохранитель-датчик, поскольку он всегда идет напрямую, а вот минус поступает с ЭБУ, так что если нет минуса смотрим цепь до блока.

Проверка нагревателя лямбда зонда

Кроме как померить напряжения мультиметром, можно замерить еще и сопротивления для проверки исправности нагревателя (двух белых проводов), но нужно будет тестер переключить на Омы. В документации к определенному датчику обязательно указывается номинальное сопротивление (обычно оно около 2-10 Ом), ваша задача только проверить его и сделать вывод. На видео показан данный способ:

https://youtube.com/watch?v=CxhGVt5_YUA

Проверка опорного напряжения датчика кислорода

Тестер переключаем на режим вольтметра, затем включив зажигание измеряем напряжение между сигнальным и проводом массы. В большинстве случаев опорное напряжение лямбда-зонда должно быть 0,45В.

Современный автомобиль – это электромеханическая система, которая состоит из множества деталей и узлов, что связаны между собой совокупностью различных датчиков. Эти датчики поддерживают рабочее состояние авто и обеспечивают его продуктивную работу. Сегодня в этой статье мы будем вести речь про датчик кислорода (лямбда зонд). В частности ответим на вопрос как проверить лямбда зонд с 4 проводами тестером. Это самый распространенный тип датчика и он весьма важен. Перед тем, как приступать к изучению и тестированию работоспособности ЛЗ мы рекомендуем кратко изучить его конструктивные особенности, виды и принцип действия.

VESKO-TRANS.RU

ВАЗ-2114, лямбда-зонд: признаки неисправности датчика и спуфинга

Предоставлять стабильная работа двигателя В современном автомобиле используется огромное количество различных датчиков, которые собирают информацию о работе той или иной системы. На основании своих данных электрический блок управления регулирует качество консистенции топлива, регулирует его количество для входа в камеры сгорания, определяет подходящий момент зажигания, включает и выключает различные дополнительные механизмы.

В этой статье мы поговорим о том, что это такое датчик кислорода (лямбда-зонд) ВАЗ-2114, рассмотрим его конструкцию и принцип действия. Кроме того, мы постараемся понять недостатки этого элемента и как их исправить.

Что такое датчик кислорода

Датчик кислорода представляет собой электромеханическое устройство, предназначенное для измерения количества кислорода в выхлопных газах. Его использование обязательно для всех автомобилей с более высоким экологическим классом «Евро 2»,

Это почему? Дело в том, что современные экологические стандарты требуют, чтобы в автомобиле было низкое содержание вредных соединений в выхлопе. Их можно уменьшить только методом формирования идеальной (стехиометрической) консистенции топлива. Специально для этих целей и служит датчик кислорода, или, как это называется, лямбда-зонд. Электрический блок управления, получив информацию о содержании кислорода в выхлопе, увеличивает или уменьшает количество воздуха, образуя консистенцию.

Где находится датчик кислорода

В автомобилях ВАЗ-2114 Лямбда-зонд могут быть размещены в разных местах, в зависимости от модификации двигателя. В «четырнадцатом», оснащенном 1,5-литровыми силовыми установками, он расположен сверху на выхлопной трубе. Это может быть достигнуто только снизу путем вождения автомобиля в смотровое отверстие или путепровода. 1,6 литра ВАЗ-2114 Лямбда-зонд размещены еще удобнее. Вкручивается в верхнюю часть корпуса выпускного коллектора. Вы сразу увидите, как он поднимает капюшон.

Как датчик кислорода

Лямбда-зонд ВАЗ-2114 имеет довольно традиционную конструкцию. В его основе глиняный элемент с 2 электродами. Они обычно покрыты цирконием. Один из электродов входит в контакт с воздухом (удален за пределы коммуникаций выхлопных газов), а другой. с выхлопными газами.

Механизм работы устройства основан на разности потенциалов, возникающих между контактами устройства при работе двигателя. Лямбда-зонд ваз 2110 2112 дюймов Лямбда-зонд ваз 2110: признаки неисправности. Электрический блок управления посылает электронный импульс на датчик и анализирует его конфигурацию. Опираясь на увеличение или уменьшение напряжения на контактных щупах, ЭБУ «делает вывод» о количестве кислорода в выхлопе.

Lambda-зонд: симптомы неисправности (ВАЗ-2114)

Выход из строя «четырнадцатого» кислородного датчика обычно сопровождается следующими симптомами:

• Сигнальная лампа «ПРОВЕРКА» на панели приборов, предупреждающая водителя об ошибке;
• двигатель работает на холостом ходу нестабильно (скорость плавает, двигатель периодически останавливается);
• заметное снижение силовых и тяговых характеристик силового агрегата;
• автомобиль «переключается», когда он набирает скорость;
• увеличение расхода топлива;
• избыток токсичных веществ в выхлопных газах (определяется путем измерения на специализированной станции).

Что может сказать электронное Устройство управления

Если контрольная лампа на приборной панели загорается, указывая на ошибки двигателя, и его сгорание сопровождается вышеуказанными проблемами, рекомендуется проверить контроллер. Сегодня это можно сделать как на СТО, так и дома. Конечно, если у вас есть специальный тестер и ноутбук (планшет, смартфон) с соответствующим программным обеспечением. После подключения это устройство выдаст вам коды на возможные проблемы.

В автомобилях ВАЗ-2114 лямбда-Неисправный зонд может сообщить о неисправности со следующими ошибками:

Описание кислородного датчика

Что же такое датчик кислорода ВАЗ 2114, какими симптомами поломок характеризуется это устройство, для чего оно используется? Для начала предлагаем ознакомиться с основными характеристиками регулятора.

Предназначение и местоположение

Лямбда зонд представляет собой электромеханический контроллер, использующийся для определения содержания объема кислорода в отработанных газах. Эксплуатация датчика кислорода ВАЗ 2114 и 2115 является обязательной в этих моделях из-за требований экологичности выше «Евро 2». Суть в том, что экологические нормы сегодня требуют от машин минимального содержания вредных примесей и веществ в отработанных газах. А снизить их уровень возможно только в результате образования оптимальной топливовоздушной смеси.

Что касается расположения лямбда зонда, то это устройство может быть установлено в разных местах, в данном случае все зависит от модификации силового агрегата. В «четырках», оснащенных ДВС объемом 1.5 литра, кислородный регулятор устанавливается на приемной магистрали, получить доступ к устройству можно только из-под днища. В моторах объемом 1.6 литра расположение кислородного датчика более удобное, поскольку он установлен на верхней части корпуса выпускного коллектора.

Обозначение контактов устройства

Устройство и принцип работы

Основные с оставляющие элементы регулятора:

1. Наконечники, выполненные из керамики и оснащенные защитными экранами, а также технологическими отверстиями для отбора выхлопных газов и атмосферного воздуха. Данные компоненты считаются основными, они представляют собой электроды, с которых снимается разность потенциалов.
2. Токопроводящий компонент, нагревающийся до высоких температур. Эта деталь устанавливается внутри наконечников.
3. Токосъемник электрического импульса, он располагается на средней части.
4. Металлический корпус с резьбой. В него монтируются все компоненты кроме чувствительных частей наконечников. Резьба необходима для крепления устройства.
5. Провода, зафиксированные с помощью уплотнительного элемента. Как правило, это два белых проводка, использующиеся для контакта с системой подогрева, а также один черный провод — сигнальный и белый (либо черный) — масса, то есть заземление.

Принцип действия устройства аналогичный гальваническим компонентам. Кислородный контроллер должен разогреваться до 300-400 градусов при работе, это позволяет обеспечить наиболее оптимальную проводимость циркониевого электролита. Соответственно, эти показатели обеспечивают наиболее оптимальную функциональность лямбда зонда.

Принцип функционирования заключается в замере объема концентрации кислорода в воздухе и отработавших газах авто. В том случае, если концентрация меняется, на наконечниках регулятора образуется напряжение, которое может быть слишком высоким или низким, в зависимости от ситуации. Образование низкого напряжения связано с избытком объема кислорода в системе.

Если же системе недостаточно используемого кислорода, то на наконечниках устройства будет образовываться высокое напряжение. Данные об объемах передаются на управляющий блок, который, основываясь на полученных данных, производите регулировку подачи воздуха в цилиндры. Соответственно, так осуществляется регулировка объемов горючей смеси.

Фотогалерея «Расположение и разновидности»

В «Четырках» может использоваться несколько видов регуляторов:

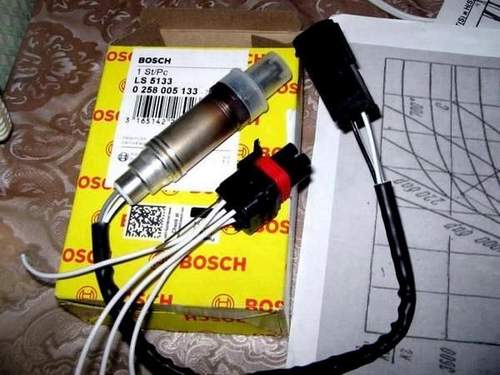

1. Бош, каталожный номер 0258005133, соответствует нормам токсичности Евро-2. Он долгое время использоваться на моторах объемом 1.5 л, на ВАЗ 2114 с нормой Евро-3 такие лямбда-зонды стали применяться в качестве первых, они монтировались до катализатора. В качестве второго регулятора использовались контроллеры, оснащенные «обратным» разъемом.
2. Бош, каталожный номер 0258006537. Такие девайсы стали ставиться на машины, выпущенные после октября 2004 года. В таких устройствах конструкция подразумевает использование нагревательного компонента. Допускается установка кислородных контроллеров от других производителей, главное, чтобы их конструкция была идентичной (автор видео — Дмитрий Мазницын).

Принцип действия

Одним из главных условий для правильного функционирования лямбда-зонда является присутствие высокой температуры, поэтому производители автомобилей предусмотрели дополнительные способы подогрева датчика. Это дает практически моментальные корректные результаты. При высокой температуре на поверхности чувствительного наконечника при попадании на него молекул кислорода возникает электрический ток.

Такое же устройство имеется и со второй стороны датчика, а корпус снабжен специальными отверстиями. Через них воздух снаружи поступает в датчик и при попадании молекул кислорода на поверхность наконечника также возникает электричество. Величина напряжения между двумя измерительными наконечниками и является данными для бортового компьютера. При одинаковом содержании кислорода на обоих концах не происходит генерации тока, поэтому напряжение равно 0 В. При максимальном содержании кислорода в газах разность напряжений составляет порядка 0,1-0,2 В, при отсутствии же кислорода разность составляет 0,8-0,9 В.

Достоинства датчика

Датчик кислорода представляет собой весьма недешевый элемент автомобиля и его стоимость колеблется около 30 долларов

Поэтому все манипуляции с ним следует проводить максимально осторожно. Но, в принципе, сломать то в нем и нечего

Лямбда-зонд обеспечивает стабильную и бесперебойную работу двигателя. А ведь именно этого от машины и добивается каждый уважающий себя автолюбитель. К тому же датчик кислорода играет не маловажную роль в экономии топлива, это объясняется точнейшим подбором соотношения компонентов горючей смеси. Низкое содержание кислорода в отработанных газах свидетельствует о малом обогащении смеси и, вследствие, значительного повышения расхода топлива.

Плюс, датчик обеспечивает эффективное сгорание топлива, тем самым способствует повышению КПД двигателя.

Взаимодействие с ЭБУ

Датчик кислорода на холодном двигателе имеет очень большое сопротивление и при включении зажигания нагревательный элемент сразу же начинает нагревать его. Это необходимо, чтобы максимально ускорить время до первого измерения напряжения. Контроллер же на лямбда-зонд сперва подает опорное напряжение не высокой амплитудой 0,8 В. И при появлении сигнала на выходе, приблизительно равной опорному, блок управления начинает реагировать на качество смеси и подавать команды на устройства и агрегаты инжектора.

Принцип работы

Поскольку лямбда-зонд активируется только при температуре 350 градусов, его расположение всегда было привязано к участкам повышенной температуры. Раньше его монтировали, как можно ближе к выпускному коллектору. Стремительное развитие отечественного автомобилестроения, привело к появлению усовершенствованных датчиков кислорода.

Наличие в современных изделиях самостоятельных нагревательных элементов, позволяет в оперативном режиме создать идеальные условия для функционирования ДК.

Таким образом, местоположение зонда в выхлопной системе не имеет никакого значения. Чем еще хорош модифицированный лямбда-зонд на ВАЗ 2114, можно узнать разобрав всю его конструкцию по отдельным элементам:

• керамические наконечники с отборными отверстиями и защитными экранами – это основные компоненты устройства, одной стороной они отбирают выхлоп, а другой воздух. По сути речь идет об электродах, которые находятся внутри керамического изолятора ДК и собирают показания о разнице потенциалов;
• нагревательный элемент токопроводящего типа – расположен в самом сердце лямбда-зонда;
• стальной корпус с резьбовым соединением – фиксирует устройство к корпусу приемной трубы. Абсолютно все детали датчика кислорода кроме чувствительных наконечников, находятся в нем;
• проводка – два белых шнура выступают в роли контактов системы подогрева. Черный позиционирует себя, как сигнальный, а полосатый черно-белый, отвечает за заземление.

Разумеется, ДК должен быть подключен к ЭБУ, контакт осуществляется посредством штекерной коробки. Электронный блок управления регулирует количество подаваемого в двигатель топлива именно за счет наличия лямбда-зонда. Постоянное обновление информации с выхлопной системы, заставляет электронику корректировать качество смеси из бедной в богатую и наоборот. Чем громче рычит мотор, тем чаще датчик кислорода отправляет сигнал наверх, на холостых оборотах – и вовсе два раза за секунду. Это происходит по тому что ЭБУ всегда стремиться создать оптимальную смесь, а именно – 14.7 к 1.

Артикул и стоимость кислородного датчика и его аналогов

Первоначально на автомобиль ВАЗ 2114 ставился оригинальный датчик кислорода, артикул которого — 2112385001020. Цена такого лямбда-зонда составляет порядка 1200-2000 рублей. Чуть позже на авто начали ставить датчик с каталожным номером 1118038500100. Его стоимость находится в пределах от 1600 до 2100 рублей. Оба лямбда-зонда являются полностью взаимозаменяемыми.

Также в розничной продаже встречаются датчики с авторазборок. Их цена начинается от 550 рублей. При этом приобретение такого лямбда-зонда сравнимо с лотереей, так как проверка остаточного ресурса невозможна. Поэтому многие водители вместо оригинала покупают аналоги. Среди них весьма много достойных вариантов по привлекательной цене. В таблице ниже представлены наилучшие датчики от сторонних брендов, отлично показывающие себя на машинах.

Таблица — Аналоги кислородного датчика на ВАЗ 2114

Фирма производитель	Артикул	Примерная стоимость, рублей
Bosch	258005133	1400-2000
Spart	LD16133	1300-1600
Дорожная Карта	2112385001020	1200-1600
Стартвольт	VSOS0111	1400-2000
Euroex	EX16537	1100-1500

При выборе аналога важно учитывать распиновку клеммной колодки. Если она отличается, то после монтажа возникнут неисправности, например не будет работать нагреватель
