Все про датчик коленвала ваз 2110: замена и проверка своими руками

Как самостоятельно заменить датчик коленвала на автомобиле ВАЗ 2112

Необходимые материалы, инструменты:

• ключ на «10»;
• головка, вороток;
• ветошь;
• дополнительное освещение по мере необходимости;
• новый ДПКВ;
• отвертка с плоским наконечником.

Регламент:

• помещаем машину на смотровой канал, фиксируем колеса противооткатными башмаками, выжимаем стояночный тормоз;
• с торцевой части мотора, в области расположения масляного насоса отверткой поддеваем колодку с клеммами, снимаем, отводим в сторону;
• выкручиваем винт (на «10») – фиксатор с датчика;
• извлекаем контролер;
• проводим дефектовку посадочного места, протираем, очищаем от остатков пыли, грязи;
• вставляем новый контролер;
• привинчиваем, собираем конструкцию в обратной последовательности.

Замена своими руками завершена.

Рекомендации по обслуживанию контролера

• строго соблюдать регламент автопроизводителя;
• не нарушать сроки проведения технического осмотра;
• покупать и устанавливать преимущественно оригинальные детали;
• работы по установке проводите своими силами при наличии достаточного опыта.

Средний ресурс эксплуатации ДПКВ 70000 км и более.

Проверка работоспособности

Если вы решили сами проверить исправность датчика, отнеситесь к этой процедуре ответственно и проведите её правильно. На авто ВАЗ 2114 датчик коленвала проверяется несколькими способами.

1. При помощи мультиметра. Оценить исправность индукционного датчика можно по сопротивлению его катушки. В исправном изделии оно составляет 500-700 Ом.
2. На мультиметре выставить предел измерения в 200 милливольт, подсоединить щупы к выводам (где присоединяются штатные провода). Провести несколько раз стальным предметом перед сердечником. Рабочий датчик будет «видеть» металл и на дисплее мультиметра будут всплески напряжения. В случае отсутствия таковых, деталь на замену.
3. Но самые точные результаты при проверке даёт осциллограф. При использовании этого прибора можно гарантировать сто процентный результат, он считает всю информацию с датчика во время работы двигателя. Её можно будет наблюдать на экране прибора. Двигатель, при тестах, должен работать на различных оборотах. Начинают с восьми сот оборотов, далее две тысячи, и поднимать до шести тысяч. При линиях (на экране прибора) различной длины надо искать причину неисправности. Удалять загрязнения, проверить шкив на дефекты и так далее.

Осциллограмма исправного датчика

Осциллограмма исправного датчика коленвала ВАЗ 2114

Следует отметить, что данные способы проверки, работают на всех моделях ВАЗов имеющих ДПКВ. Если у вас возникли сомнения в собственных силах тогда обратитесь в «сервис». Благодаря специализированному оборудованию результат будет точнее, а проверка не займёт много времени.

Снимаем с двигателя

Неисправность определили. Приступаем к её устранению. Разберём эту операцию на примере ВАЗ 2114.

Выключаем зажигание автомобиля. Открываем капот, фиксируем его устойчиво, и визуально определяем, где находится датчик коленвала ВАЗ 2114. Перед снятием желательно удалить все загрязнения в районе его нахождения. Далее аккуратно вынимаем колодку с проводами из разъёма.

Разъем ДПКВ ВАЗ 2114

Используя ключ на «10» выкручиваем крепёжный болт.

Снятие датчика коленвала на ВАЗ 2114

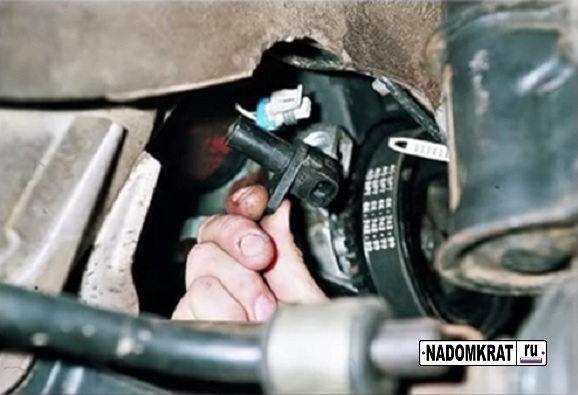

Извлекаем ДПКВ ВАЗ 2114

После демонтажа датчика желательно проверить на наличие дефектов зубчатый шкив привода генератора. Так как его повреждения могут вносить ошибки в работу всей системы.

После того как убедились в отсутствии всякого рода дефектов, приступаем к сборке. Посадочное место должно быть чистым. Устанавливаем новую деталь на место и крепим болтом (момент затяжки не должен превышать 8-12 Ньютон метров). При этом используем регулировочные шайбы. Они продаются в комплекте с новым датчиком. Таким образом, используя специальный щуп, добиваемся, чтоб зазор между шкивом и сердечником датчика был один миллиметр. Допускаемая погрешность 0,41 миллиметра в большую сторону.

Зазор между шкивом и сердечником датчика коленвала на ВАЗ 2114

Подсоединяем колодку с проводами на место.

После установки и проверки зазора пробуем запустить двигатель. При уверенном запуске и устойчивой работе мотора, можно сказать, что ремонт проведён успешно.

При всём том, что поломка синхронизирующего датчика не является частой, знание её симптомов и последствий, а также способов устранения будет полезно автолюбителю.

Как проверить ДПКВ самостоятельно – 3 разных способа

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

Как проверить датчик положения коленвала Омметром

Для того, чтобы проверить датчик коленвала Омметром необходимо выполнить следующий порядок действий:

1. Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее – проверить наличие зазора между ним и диском синхронизации. Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению.
2. Если с зазором все в порядке, до демонтируем устройство с авто.
3. Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
4. Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.
5. После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.
6. При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Проверка показателей индуктивности датчика коленвала

Проверка показателей индуктивности датчика положения коленвала более сложный метод. Для этого вам понадобится:

• вольтметр, желательно цифровой;
• мегаомметр;
• измеритель индуктивности;
• сетевой трансформатор.

Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-22 0 С. Сопротивление обмотки измеряем омметром и способом, указанным выше.

Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.

При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.

Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора. Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности

При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм)

Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).

Как проверить датчик положения коленвала при помощи осциллографа

Цифровой осциллограф позволяет эффективно отслеживать и находить неисправности в датчиках системы впрыска. Сейчас мы подробно расскажем о проверке датчика коленвала при помощи осциллограммы:

Датчик положения коленчатого вала (ДПКВ) самый главный в системе впрыска, по нему осуществляется синхронизация работы электронного блока управления двигателем. Сигнал вазовского дпкв представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.

Задающий диск представляет собой зубчатое колесо 60-2, т.е. 58 равноудаленных зубцов и два отсутствующих для синхронизации. При вращении задающего диска вместе с коленчатым валом впадины изменяют магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке.
Осциллограмма индуктивного ДПКВ имеет следующий вид:

Здесь стоит обратить внимание на амплитуду сигнала и форму импульсов. Если витки в обмотке датчика будут короткозамкнуты, то амплитуда сигнала будет снижена

Также по осциллограмме легко вычислить биение задающего диска и повреждение зубцов.
На некоторых иномарках в качестве ДПКВ используется датчик Холла, вырабатывающий прямоугольные импульсы.

А вот так синхронно работают датчики положения коленчатого и распределительного валов двигателей Nissan. По нарастающим фронтам сигналов можно определить смещение валов относительно друг друга.

Как понять, когда нужна замена

Есть несколько основных симптомов, позволяющих распознать неисправность именно в датчике:

1. На приборной панели зажглась лампочка Check Engine. Часто такие проблемы сопровождаются цифрой 24.
2. Двигатель глохнет во время движения.
3. Информация от спидометра передаётся рывками или волнообразно.
4. Перестаёт работать одометр.

Где искать датчик скорости

Замена нужна, если после проверки стало ясно, что причина неисправности именно в датчике. Фото: mymechanic.ru

Последовательность выполнения работы будет следующей:

1. Берём набор с ключами и оборудованием.

Новый датчик скорости приобретается за стоимость минимум от двухсот рублей. Не обойтись без хорошего и качественного герметика.

Открывается капот машины, под ним находится требуемое устройство. Обычно оно располагается где-то по центру. Достаточно заглянуть за силовой узел.
Далее нужно найти питающий разъём. К нему подходит жгут проводов, которые так же подключены к датчику. Останется отсоединить сам разъём. Для этого нужно просто надавить на специальные «усики».
Затем нам нужно выкрутить сам спидометр. В этом случае не нужно использовать никакие ключи. Нужно начинать вращать само устройство вручную, по направлению, которое идёт в противоположную сторону от обычного движения стрелки на часах. Ключом можно воспользоваться, если устройство засело на месте слишком плотно.
Старый датчик рекомендуется достать, и сразу осмотреть поверхность на наличие очевидных дефектов. Можно смело его выбросить, если неисправность подтверждена.
Далее идёт установка нового приспособления, его соединение с проводами

Эта часть работы требует максимальной осторожности. Шток устройства может отломаться, если сделать слишком резкое движение

Тогда он просто останется внутри. Чтобы извлечь часть, придётся потратить немало сил и времени. Потому, выполняя ремонтные работы, спешить не стоит.

1. Если проблема всё-таки появилась, надо брать ключ на 10. На следующем этапе выкручиваем гайку. Она снимается полностью, вместе с шайбой. После этого можно приступить к установке устройства. Если не получилось, допускается применение ключа на 14. Надо сделать так, чтобы узел разболтался в своей позиции. А затем просто попытаться выполнить действие ещё раз. Когда шток оказывается в коробке передач, без разбора не обойтись, как и без полного ремонта.
2. На следующем этапе переходят к монтажу нового резинового уплотнителя. Шток обрабатывают, используя герметик.
3. Проволока должна быть хорошо прогрета, иначе достать осколок от обломившегося штока не получится.Деталь меняется полностью, если вообще никакие действия не помогают. На этом замена датчиказакончена.

Узнайте из видео-руководства, как происходит процедура замены:

О распиновке датчика

Датчики скорости делятся на несколько групп в зависимости от того, как именно они подсоединяются к другим деталям. Чтобы выполнить правильную распиновку устройства, рекомендуется выбирать приборы со следующей оцифровкой контактной группы:

• –
• А
• +

Их легко увидеть на внутренней стороне прибора. Они заменяют обычные цифровые обозначения вроде 1, 2 или 3. Шток металлического типа рекомендуется выбирать в большинстве случаев. Пластмасса тоже используется, но она не может похвастаться долгим сроком службы.

Дополнительные советы

Здесь вы видите схему подключения датчика скорости ВАЗ 2110. Фото: agoj.ru

Главное – запомнить распиновку внутри колодки. Чтобы определить, какие провода должны идти к каким разъёмам, просто подключают мультиметр. Полярность точно надо менять, если прибор подключен к одному знаку, а сам показывает другой. Потому желательно и колодку приобретать с соответствующими обозначениями. Но можно взять обычную, если соответствующий вариант обнаружить не удалось.

На последнем этапе работы надо дополнительно проверить привод. И то, как работает само транспортное средство после проведения замены.

Как можно проверить исправность ДПКВ?

Сейчас из самых популярных можно выделить 3 метода, которые проводятся быстро и с высокой точностью дают информацию о работоспособности датчика.

При измерении сопротивления у комплекта обмотки на датчике можно использовать специальный прибор – омметр (или по-другому мультиметр). При проверке прибор должен показать значение в интервале 550-750 Ом.

Процесс проверки – измеряется сопротивление катушки в индуктивном датчике. Если катушка на датчике оказалось поврежденной, то в первую очередь поломка отразится на значении сопротивления. Именно поэтому в начале диагностики устанавливается нужный диапазон и проверяется с помощью щупов корректность работы элемента.

Данный тип проверки является базовым и самым элементарным, но дать 100% уверенности в исправности запчасти он не может.

Комплексная диагностика датчика положения коленвала

Второй метод проверки датчика на работоспособность считается более трудоемким и требует для проведения целый комплекс приборов, которые есть только в автосервисах. Для проведения работ вам потребуется:

• Модель мегаомметра;
• Специальный сетевой трансформатор расшифровки данных;
• Стандартный образец измерителя индуктивности;
• Обычный цифровой вольтметр.

С помощью омметра, как и раньше, измеряем сопротивление. С помощью измерителя индуктивности меряем значение индукции на обмотке. В исправном состоянии датчик дает значение в 250-400 мГн. После этого измеряем значение сопротивления изоляции, которое при напряжении в 500 В должно составлять 20 МОм. Сетевой трансформатор в данном методе нужен при возникновении периодического намагничивания датчика. При исправном состоянии датчика все полученные данные должны находиться в установленных рамках.

Диагностика подачи сигнала датчиком положения коленвала с помощью осциллографа

Данный способ диагностики ДКПВ можно считать самым точным, так как поверяется не только комплектующая коленвал запчасть, но и сама его конструкция во время работы машины. Смысл процедуры заключается в подключении осциллографа к датчику положения коленвала и отслеживанию исходящих от него значений с помощью программы. При данном методе нет необходимости демонтировать прибор с двигателя – все работы проводятся при работающем автомобиле.

Этапы проверки работоспособности:

• Подключается зажим черного цвета, называемый среди специалистов «крокодилом», к массе мотора проверяемого транспортного средства;
• Далее устанавливается пробник щупа по параллели к сигнальным выводам самого датчика (характерный разъем с обозначением клеммы буквой А);
• Затем вторым разъемом щупа прибора осциллографа нужно подключиться к соответствующему аналоговому входу в компьютер, где установлена программа;
• При правильном подключении всех комплектующих проводов вы увидите на экране монитора сигнал от осциллографа в виде графика с напряжением сигнала непосредственно на входе ДКПВ;
• Для анализа необходимо выбрать особый режим показа построенной осциллограммы – называет он «Inductive_Crankshaft». После этого остается только запустить двигатель автомобиля и отслеживать полученные от датчика значения.

При получении сигнала от датчика, который по выходным параметрам не соответствует нормальным значениям, вы сможете наблюдать резкое подергивание мотора машины, а также затруднения при его пуске. Наличие данных нарушений при анализе выходного сигнала у ДКПВ будет свидетельствовать появлению неисправностей:

• В самой конструкции датчика;
• В элементе, задающий синхродиск;
• В зубцах.

Какая из частей прибора в итоге пришла в негодность, можно будет понять только после анализа характера изменения волн прибора на осциллограмме. Как правило, заменять требуется не сам датчик, а зубчатое колесо, которое за время эксплуатации пришло в негодность.

Регулятор холостого хода

Обойтись без вождения на холостом ходу сегодня, в городских условиях, водителю попросту не обойтись. Поэтому каждое авто, в том числе ВАЗ 2110, оборудуется датчиком холостого хода. Некорректная работа или выход из строя данного регулятора будет значительно затруднять вождение, ведь это будет способствовать остановке мотора даже на самых кратковременных остановках. Так что если контроллер выходит из строя, а в автомобилях ВАЗ 2110 это — не редкость, его нужно как можно быстрее менять.

Демонтаж регулятора холостого хода

Основным предназначением регулятора этого типа является поддержка нужных для нормальной работы силового агрегата оборотов. Благодаря устройству водитель всегда может осуществлять кратковременную остановку в результате изменения поступающего объема воздуха. Что касается места расположения, то этот контроллер устанавливается на дроссельной магистрали. В частности, речь идет об анкерном шаговом моторе, который оборудован двумя обмотками.

Когда на одну из обмоток поступает соответствующий сигнал, специальная иголка делает движение вперед на один шаг, и назад — на второй. Благодаря червячной передачи осуществляется вращательное движения устройства, которое производится с помощью шагового моторчика, таким образом, преобразовывая это движение в поступательное. Непосредственно сам шток, а именно его конусной частью, располагается в магистрали, через которую осуществляется подача воздушного потока.

Благодаря функционированию штока система производит настройку холостого хода силового агрегата. Шток от устройства, как сказано выше, может втягиваться либо выдвигаться. В этом случае все зависит от того, какой именно импульс будет подаваться от регулятора. Сам контроллер позволяет корректировать частоту, с которой будет вращаться коленвал мотора при кратковременной остановке машины.

Кроме того, контроллер управляет поступающим воздушным потоком, который передается в обход дросселя в закрытом положении. Когда двигатель прогрет, регулятор, управляя перемещением самого штока, на холостых оборотах позволяет поддерживать необходимую частоту вращения коленвала. При это нагрузка и состояние силового агрегата роли не играют.

Описание датчика положения коленчатого вала

Где находится датчик положения вала, каков его принцип работы, за что отвечает и для чего нужен ДПКВ, что влияет на его работу и каким должно быть сопротивление устройства? Для начала разберем описание девайса.

Место расположения, назначение и устройство

Датчик ПКВ также часто зовется контроллером синхронизации. Благодаря этому регулятора управляющий модель автомобиля может синхронизировать работу ГРМ, что позволяет обеспечить правильную работу силового агрегата в целом. С помощью ДПКВ блок управления может определить момент, при котором высоковольтный разряд подается на свечи зажигания и осуществляется впрыск горючего в тот или иной цилиндр.

Многих автовладельцев интересует вопрос — где стоит ДПКВ? Если вы хотите точно узнать, где расположен контроллер, то лучше обратиться к сервисной книжке по эксплуатации вашего транспортного средства. Место расположения может отличаться, но в большинстве случаев контроллер монтируется на кронштейне, неподалеку от шкива привода генераторного узла.

Что касается конструктивных особенностей, то устройство ДПКВ следующее:

• чувствительный компонент, выполненный в виде намагниченного металлического сердечника;
• цилиндрический корпус, который обычно изготовляется из пластмассы или алюминия;
• основание устройства с фланцем, а также отверстием для фиксации;
• выход для подключения к бортовой сети машины;
• связующий провод в эмалированной изоляции.

Для того, чтобы не допустить негативного воздействия на устройство, обмотка ДПКВ герметизируется компаундом. Непосредственно синхронизирующий диск коленчатого вала оснащается 58 зубчиками, которые установлены по окружности устройства на одинаковом расстоянии между собой. Расстояние между зубцами составляет 6 градусов. Два зубчика на валу отсутствуют — они используются для определения начального положения коленвала. С помощью этих зубчиков система генерирует сигналы синхронизации.

Принцип работы

Как работает девайс? Когда коленвал проворачивается, на механизм воздействуют его зубья, что приводит к изменению магнитного поля. В результате этого появляются импульсы напряжения. От ДПКВ синхронизирующий сигнал подается на блок управления, таким образом предупреждая модуль о том, какая частота и положение самого вала. Именно этот принцип является основанием для расчета момента времени, который потребуется для активации модуля зажигания, а также топливных форсунок.

В случае, если ДПКВ будет отправлять неверные импульсы, это приведет к нарушению цикличности подачи топливовоздушной смеси и зажигания. Соответственно, такая проблема станет причиной некорректной работы силового агрегата или невозможности его запуска в принципе (автор видео о диагностике — канал Resta).

Возможные неисправности: признаки и причины

Контроллер частоты вращения оборотов или работает нормально, или не работает совсем. Если устройство выходит из строя, на контрольном щитке должен загореться индикатор Чек Энджин.

По каким симптомам можно определить поломку ДПКВ:

• снизилась динамика при движении транспортного средства;
• на холостом ходу обороты силового агрегата могут то увеличиваться, то падать, происходит это произвольно;
• в целом на холостых мотор может работать нестабильно, возможно троение двигателя;
• стук «пальчиков» или детонация — обычно проявляется при динамичной нагрузке;
• силовой агрегат транспортного средства заводится с большим трудом, при поломке ДПКВ он может вовсе не завестись.

Разумеется, приведенные выше симптомы могут свидетельствовать о неисправностях в работе других узлов и механизмов. К примеру, троение двигателя и снижение его мощности может быть обусловлено неполадками в работе топливного насоса или засорением топливного фильтра. Поэтому для определения поломки контроллера нужно не только знать признаки, но и уметь проверить датчик (видео обнародовано на канале Lty D).

Что такое датчик коленвала

Именовать его могут по-разному — и датчиком верхней мертвой точки, и датчиком позы коленвала, датчиком синхронизации, но это единственный намагниченная железяка в капроновом корпусе, какая способна обездвижить автомобиль. Его основная задача заключается в том, чтобы как можно буквальнее определять момент подачи искрового импульса на контакты свечей зажигания. Этот датчик — точка отсчета для труды системы зажигания и электронной системы управления впрыском топлива. Невообразимо простое устройство — всего-навсего на намагниченный сердечник намотана проволока с лаковой изоляцией и все это пристроено в пластиковый корпус. Иногда его заливают двухкомпонентной смолой, иногда попросту заплавляют в пластик. Это обычный датчик индуктивности, который и работает по простейшему принципу.

Коль скоро стоит задача вычислить поза коленвала, то к нему крепят диск-синхронизатор, который может быть совмещен с маховиком сцепления или со шкивом на переднем торце коленвала. Поскольку сердечник намагничен, то он реагирует импульсом на любое движение у его поверхности металлического объекта. Такими предметами стали зубья шкива коленвала. При вращении коленвала, маховик или шкив мельтешат перед датчиком зубьями, постоянно генерируя электрические импульсы. Эти импульсы подаются на электронный блок управления и на основе их частоты блок вычисляет момент подачи искры. Лишь если бы импульс был бы постоянным, никакой возможности выяснить истинное поза коленвала было бы невозможно. Следовательно, нужно удалить один или несколько зубьев, чтобы электронный блок управления соображал, что пропуск в потоке импульсов и есть тем самым положением коленвала, когда необходимо подавать искру на свечи. К примеру, на Газели и на Волге на шкиве коленвала было бы 60 зубьев, но два из них вырезаны, чтобы сообщить ЭБУ о верхней мертвой точке на первом и на четвертом цилиндрах. На самом же деле, поршень есть в ВМТ тогда, когда возле датчика пролетает пик двадцатого зуба, находя от вырезанных.

Импульсы от датчика используются не только системой зажигания, но и кое-какими другими системами. В зависимости от модели и марки авто, от датчика зависит в вящей или меньшей степени:

Датчик коленвала на Опель

• момент впрыска горючего;
• число подаваемого горючего;
• для бензиновых моторов — момент зажигания;
• при наличии системы изменения фаз газораспределения, сигнал воздействует на угол поворота распредвала;
• если в автомобиле есть система улавливания паров бензина, то клапан адсорбера открывается собственно по сигналу датчика положения.

Датчики положения коленвала такого образа, индуктивные, установлены на большинстве автомобилей — Рено Логан, ВАЗ 2110, 2111, 2112, Калина, Опель Астра, Приора, Рено Сандеро, Клио, Лагуна 2, Хюндай Санта Фе. Крайне негусто встречается датчик положения коленвала, работающий на эффекте Холла. Такие датчики встречаются пуще всего для определения положения распределительного вала, и принцип работы у них несколько иной.

Неисправности датчика

О неисправностях датчика коленвала могут свидетельствовать следующие симптомы:

• неожиданно останавливается работа двигателя;
• двигатель работает неустойчиво во время холостого хода;
• заметны явные пропуски искр;
• заметно снижается мощность двигателя, особенно на подъемах;
• обороты двигателя самопроизвольно повышаются или снижаются;
• при различных динамических нагрузках заметно появление детонации;
• сложности с запуском двигателя и многое другое.

Все вышеперечисленные примеры, взятые отдельно или вместе, свидетельствуют о том, что датчик пора менять. Чтобы полностью удостовериться в том, что обязательно нужна замена датчика коленвала на ваз 2110 или других моделях, нужно провести тестирование.

Тест датчика на работоспособность

Проверить датчик можно несколькими способами. Каждый из методов подразумевает наличие определенных приборов. Рассмотрим два основных способа проверки, которые дают точные результаты.

После снятия датчика, а как это сделать, будет подробно описано ниже, нужно его тщательно осмотреть. Визуальный осмотр поможет определить состояние сердечника, контактной колодки и самих контактов. Если заметны бывают на датчике следы от грязи, не дающие провести нормальный осмотр, следует их удалить при помощи тряпочки, намоченной в спирту или бензине. Также чистыми должны быть всегда контакты

Кроме того, при демонтаже нужно обратить особое внимание на расстояние между сердечником датчика и диском. Если оно не близко к значению 0,6-1,5 мм, значит датчик, скорее всего, имеет дефекты. Если же все в норме, это вовсе не означает, что датчик рабочий

Только омметр позволит определить наличие явных неисправностей в работе датчика коленвала. Замерять данным прибором следует сопротивление обмотки датчика синхронизации. Нормальное значение, выведенное омметром, должно быть равным 550-750 ом. Чтобы не сомневаться, рекомендуется заранее уточнить в инструкции по эксплуатации автомобиля точные параметры, которые в зависимости от производителя могут быть разными. Если значение, данное замером омметра, будет отличаться от указанных, значит с датчиком проблемы.

Если же все в норме, это вовсе не означает, что датчик рабочий. Только омметр позволит определить наличие явных неисправностей в работе датчика коленвала. Замерять данным прибором следует сопротивление обмотки датчика синхронизации. Нормальное значение, выведенное омметром, должно быть равным 550-750 ом. Чтобы не сомневаться, рекомендуется заранее уточнить в инструкции по эксплуатации автомобиля точные параметры, которые в зависимости от производителя могут быть разными. Если значение, данное замером омметра, будет отличаться от указанных, значит с датчиком проблемы.

Другой вариант проверки подразумевает более объемное тестирование. Для его проведения понадобится наличие следующих инструментов:

• вольтметра;
• измерителя индуктивности;
• мегаомметра;
• сетевого трансформатора.

При измерениях, проводимых данным способом, температура воздуха должна быть равна 20-22 градусам. Что касается сопротивления обмотки, то его измеряем методом, описанным выше.  Итак:

• Чтобы определить индуктивность обмотки датчика оборотов коленвала нужно будет применить измеритель индуктивности. Он покажет, как работает индуктивная катушка, емкость и сопротивление. Значение нормальной индуктивности должно быть равным 200-400 мГц.
• Сопротивление изоляции проверяется уже при помощи мегаомметра. При напряжении 500 В данный показатель не должен превышать 20 Мом.

Примечание

Если вдруг в процессе ремонта датчика коленвала произойдет неосторожное намагничивание диска синхронизации, придется использовать уже для тестирования сетевой трансформатор.. Исходя из тех результатов, которые дают приборы, можно выяснить точно, работает датчик или нет.. Исходя из тех результатов, которые дают приборы, можно выяснить точно, работает датчик или нет.

Исходя из тех результатов, которые дают приборы, можно выяснить точно, работает датчик или нет.

Принцип действия

Датчик положения коленвала двигателя ВАЗ-2109 (сокращенно — ДПКВ) работает, используя эффект электромагнитной индукции. В основе его устройства сердечник с небольшим постоянным магнитом, вокруг которого уложена обмотка тонким проводом. Он расположен в непосредственной близости к зубчатому венцу, который смонтирован на коленчатом валу двигателя, с зазором от 0.8 до 1.2 мм до края зубцов. Попеременно попадая в магнитное поле сердечника, металлические элементы шестерни взаимодействуют с ним. Из-за этого в обмотке возникает переменный электрический ток, параметры которого прямо зависят от частоты вращения.

Всего на шестерне 60 зубцов, но два из них при изготовлении срезают. При каждом обороте вала этот промежуток, — проходя мимо датчика — формирует на графике переменного тока его обмотки импульс, который воспринимается контроллером ЭБУ. Получив по цепи такой сигнал, блок управления определяет, что два из четырех цилиндров прошли через верхнюю мертвую точку. Исходя их этого контроллером формируется импульс на впрыск топлива и систему зажигания.

Пошаговая инструкция по замене

Проверить состояние датчика можно разными способами, но лучше и точнее это сделать могут специалисты на СТО. Пред проверкой, конечно же, его нужно снять и делается это очень просто и по силам даже начинающему автолюбителю. В случае если вы уверены, что датчик работает неправильно, то заменить его вы также можете самостоятельно.

1. Выключаем зажигание.
2. Поднимаем крышку капота.
3. Находим, где установлен датчик.
4. Если он и то место где он установлен, сильно загрязнено, то обязательно нужно его зачистить ветошью или щеткой.
5. Извлекаем колодку.

Извлечение колодки из разъема Откручиваем болт.

Откручиваем закрепляющий болт Снимаем датчик положения вала.

Вытаскиваем требуемую деталь

Проверяем на повреждения и другие неисправности зубчатый шкив привода генератора

Это очень важно, поскольку в случае его повреждения данные будут передаваться неправильно.
Пред установкой нового датчика очищаем место установки.
Ставим новый или старый, в случае если вы определили, что он исправен.
Закручиваем болт. При этом нужно строго контролировать, чтобы момент не был выше 8-12 Ньютон метров.
С помощью щупа, контролируем зазор меж шкивом и сердечником ДПКВ

Он не должен, превышать одного миллиметра. Максимальное отклонение 0,4 мм в сторону увеличения.

Необходимый зазор

Запускаем двигатель. Если он запустится уверенно, а работа силового агрегата ВАЗ 2114 будет устойчивая, то можно констатировать, что работа выполнена правильно.

Как видите, нет ничего сложного и не стоит без крайней необходимости обращаться на станцию технического обслуживания, тратя лишние деньги.

Как проверить работоспособность датчика коленвала

Перед заменой электромагнитного датчика разумно будет проверить его работоспособность – довольно популярной причиной является гнилая проводка подводящая ток с самой детали. Чтобы проверить исправность датчика коленвала необходимо демонтировать элемент, после чего проверить деталь омметром.

Замерять сопротивление датчика требуется на его токопроводящей обмотке, подключив омметр. Согласно нормам производителя, сопротивление работоспособного датчика является параметр между 550 и 750 Ом. Если отклонения показателя сильно отличаются от заводских параметром, то индикатор желательно заменить на исправно функционирующий элемент.

В большинстве случаев для восстановления работоспособности данного элемента достаточно разобрать датчик, прочистить электромагнитный механизм и очистить клеммы контактов от следов коррозии.
