Как проверить датчик коленвала тестером и мультиметром

Что такое датчик положения коленвала на вазе

Датчик положения коленчатого вала индукционного типа устанавливается рядом со специальным диском, расположенным совместно с приводным шкивом коленчатого вала. Специальный диск называют реперным или задающим. Вместе с ним обеспечивает угловую синхронизацию работы блока управления. Пропуск двух зубьев из 60 на диске позволяет системе определить ВМТ 1-ого или 4-ого цилиндра. 19-й зуб после пропуска должен смотреть на стержень ДПКВ, а метка на распредвале должна стоять против загнутого кронштейна отражателя. Зазор между датчиком и вершиной зуба диска находится в пределах 0,8-1,0 мм. Сопротивление обмотки датчика 880-900 Ом. Для снижения уровня помех проводник датчика коленчатого вала экранирован.

После включения зажигания управляющая программа блока находится в режиме ожидания сигнала импульсов синхронизации с датчика положения коленчатого вала. При вращении коленвала сигнал синхроимпульсов поступает мгновенно в блок управления, который, в соответствии с их частотой коммутирует на «массу» электрическую цепь форсунок и каналы катушки зажигания.

Алгоритм программы блока управления работает по принципу считывания проходящих мимо магнитного сердечника ДПКВ 58-ми зубьев с пропуском двух. Пропуск двух зубьев является опорной меткой для определения поршня первого (четвертого) цилиндра в положении верхней мертвой точке, с которой блок анализирует и распределяет по рабочим тактам двигателя коммутационные сигналы, управляющие открытием форсунок и искрой на свечах зажигания.

Блок управления выявляет кратковременный сбой в системе синхронизации и пытается пересинхронизировать процесс управления. В случае невозможности восстановления режима синхронизации (отсутствие контакта на разъеме ДПКВ, обрыв кабеля, механические повреждения или излом задающего диска) система выдает на панель приборов сигнал об ошибке, зажигая аварийную лампу Check Engine. Двигатель при этом заглохнет и запустить его будет невозможно.

Датчик положения коленчатого вала является надежным устройством и редко выходит из строя, но иногда встречаются неисправности, связанные с невнимательным или халатным отношением специалистов, обслуживающих двигатель.

Например, на ВАЗ-2112 установлен двигатель 21124 (16 клапанов где кабель ДПКВ находится очень близко к выпускному коллектору) и проблема возникает обычно после ремонта, когда фишка на кабеле не закреплена на скобе. Соприкасаясь с горячей трубой кабель плавится, разрушая схему соединения и автомобиль глохнет.

Другим примером может оказаться некачественно изготовленный задающий диск, резиновая муфта которого может проворачиваться по внутреннему соединению.

Электронный блок управления, получая единственный сигнал от ДПКВ, определяет положение относительно коленчатого вала в каждый момент времени, рассчитывая частоту его вращения и угловую скорость.

На основе синусоидальных сигналов, выданных датчиком положения коленчатого вала, решается широкий круг задач:

• Определение в данный момент времени положения поршня первого (или четвертого) цилиндра.
• Управление моментом впрыска топлива и длительностью открытого состояния форсунок.
• Управление системой зажигания.
• Управление системой изменения фаз газораспределения;
• Управление системой абсорбирования паров топлива;
• Обеспечение работы других дополнительных систем, связанных с частотой вращения вала двигателя (например, электроусилитель руля).

Таким образом, ДПКВ обеспечивает функционирование силового агрегата, с высокой точностью определяя работу его двух основных систем — зажигания и впрыска топлива.

Прежде, чем приобретать ДПКВ для его замены, необходимо уточнить о типе устройства, установленного на двигателе.

Как проверить ДПКВ самостоятельно – 3 разных способа

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

Как проверить датчик положения коленвала Омметром

Для того, чтобы проверить датчик коленвала Омметром необходимо выполнить следующий порядок действий:

1. Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее – проверить наличие зазора между ним и диском синхронизации. Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению.
2. Если с зазором все в порядке, до демонтируем устройство с авто.
3. Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
4. Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.
5. После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.
6. При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Проверка показателей индуктивности датчика коленвала

Проверка показателей индуктивности датчика положения коленвала более сложный метод. Для этого вам понадобится:

• вольтметр, желательно цифровой;
• мегаомметр;
• измеритель индуктивности;
• сетевой трансформатор.

Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-22 0 С. Сопротивление обмотки измеряем омметром и способом, указанным выше.

Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.

При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.

Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора. Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности

При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм)

Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).

Как проверить датчик положения коленвала при помощи осциллографа

Цифровой осциллограф позволяет эффективно отслеживать и находить неисправности в датчиках системы впрыска. Сейчас мы подробно расскажем о проверке датчика коленвала при помощи осциллограммы:

Датчик положения коленчатого вала (ДПКВ) самый главный в системе впрыска, по нему осуществляется синхронизация работы электронного блока управления двигателем. Сигнал вазовского дпкв представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.

Задающий диск представляет собой зубчатое колесо 60-2, т.е. 58 равноудаленных зубцов и два отсутствующих для синхронизации. При вращении задающего диска вместе с коленчатым валом впадины изменяют магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке.
Осциллограмма индуктивного ДПКВ имеет следующий вид:

Здесь стоит обратить внимание на амплитуду сигнала и форму импульсов. Если витки в обмотке датчика будут короткозамкнуты, то амплитуда сигнала будет снижена

Также по осциллограмме легко вычислить биение задающего диска и повреждение зубцов.
На некоторых иномарках в качестве ДПКВ используется датчик Холла, вырабатывающий прямоугольные импульсы.

А вот так синхронно работают датчики положения коленчатого и распределительного валов двигателей Nissan. По нарастающим фронтам сигналов можно определить смещение валов относительно друг друга.

Видео с лекцией о датчиках Холла

Перед выполнением работы ознакомьтесь с мерами предосторожности при ремонте системы управления двигателем (см. «Меры предосторожности при ремонте системы управления двигателем»)

Для выполнения работы потребуется мультиметр (в режиме вольтметра).

Снятие и проверка

1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

На двигателях 2112, 21124 и 21114 снимаем декоративную накладку (см. «Декоративная накладка двигателя — снятие и установка»).

2. Освободив фиксатор, отсоединяем колодку проводов от датчика положения распределительного вала на 8-клапанном двигателе.

На 16-клапанном двигателе операция выглядит следующим образом:

3. Подсоединяем «минусовый» щуп воль (к кузову автомобиля).

4. Включив зажигание, вольтметром измеряем напряжение питания на выводе А колодки жгута проводов (обозначения выводов выполнены на колодке).

Напряжение на выводе должно быть не меньше 12 В. Если напряжение не поступает на колодку или оно меньше 12 В, значит, разряжена аккумуляторная батарея, неисправна цепь питания или неисправен ЭБУ.

На двигателях 2112 и 21124:

5. Торцовым ключом на 10 мм

отворачиваем два болта крепления датчика положения распределительного вала.

6. Извлекаем датчик из отверстия задней крышки ремня привода ГРМ.

На двигателях 2111 и 21114:

5. Торцовым ключом на 10 мм

отворачиваем болт крепления датчика положения распределительного вала.

6. Извлекаем датчик положения распределительного вала из отверстия заглушки головки блока цилиндров.

7. Снимаем с датчика резиновое уплотнительное кольцо. Поврежденное кольцо заменяем.

Убедиться в неисправности датчика положения распределительного вала можно, заменив его заведомо исправным

Устанавливаем датчик положения распределительного вала в обратной последовательности.

Описание датчика коленвала

Итак, что это за контроллер и в чем заключается его предназначение? Где найти устройство для того, чтобы произвести его замену? Каковы основные признаки неисправности девайса? Ответы на эти вопросы мы дадим ниже.

Функции и предназначение

На двигателе 8 или 16 клапанов ДПКВ предназначен для выполнения не контролирующих опций, а для осуществления синхронизации фаз по впрыску бензина. Также датчик коленвала на ВАЗ 2110 передает импульс на воспламенение топливовоздушной смеси в камерах сгорания силового агрегата. Поэтому в случае поломки контроллера это может привести к тому, что различные системы транспортного средства будут функционировать не слаженно. А это значит, что нормальная работа двигателя будет невозможной.

ВАЗ 2112 датчик коленвала

Сам по себе датчик коленвала ВАЗ 2110 являет собой устройство индуктивного типа, этот контроллер должен реагировать на прохождение зубчиков на задающем диске. Этот диск монтируется на шкив привода генератора, а рядом с ним устанавливается сам контроллер. На шкиве расположено 58 зубчиков, между которыми расположена впадина размером на 2 зубца. Эта впадина позволяет осуществлять синхронизацию с верхней мертвой точкой поршней двигателя. В тот момент, когда впадина проходит мимо контроллера, на блок управления двигателем поступает соответствующий сигнал.

Конструкций устройств такого типа довольно много, принцип их работы основан на таком регуляторе, как датчик Холла ВАЗ 2110. В последнем случае регулятор также реагирует на вращающийся вал, однако его срабатывание осуществляется в результате прохождения постоянного магнита.

Где находится?

Если в работе двигателя замечены сбои, то перед тем, как приступить к выявлению поломки и признаков неисправности, необходимо узнать, где расположен регулятор. Где находится датчик положения коленвала на 8- или 16-клапанной «десятке»? Если вы откроете капот, то заметите, что регулятор можно найти непосредственно на крышке масляного насоса. Как видите, место расположения регулятор не особо удобное. Инженеры ВАЗ продумали этот момент, подумав об удобстве замены контроллера, поэтому оборудовали ДПКВ длинным проводом на 80 см.

Место расположения ДПКВ под капотом автомобиля

Признаки неисправностей

Если расположенный на масляном насосе контроллер выходит из строя, водитель не сможет завести двигатель. В случае поломки решить проблему невозможности запуска мотора позволит только замена регулятора. Следует отметить, что на 8- или 16-клапанном двигателях не так часто происходит проблема полного выхода из строя контроллера, как показывает практика, в большинстве случаев проблемы накапливаются.

Итак, каковы признаки неисправности ДПКВ:

1. Снижение мощности двигателя при езде. Когда водитель резко жмет на газ, могут чувствоваться провалы мощности. Отметим, что в карбюраторных двигателях это может происходить при некорректной работе ускорительного насоса.
2. В некоторых случаях может проявляться детонация двигателя, особенно, если он работает на высоких оборотах. Иногда эта проблема может быть обусловлена низким качеством используемого топлива.
3. Может быть затрудненный запуск двигателя.
4. Еще одним признаком неисправности, при котором требуется замена датчика коленвала на «десятке», является повышенный расход бензина (автор видео о замене датчика коленчатого вала на отечественной Ладе — канал IZO)))LENTA).

В целом выход из строя этого контроллера может привести к нестабильной работе силового агрегата. Что касается причин, то обычно они обусловлены заводским браком. В некоторых случаях регулятор ломается из-за загрязнений в месте монтажа.

Снятие датчика фаз двигателя ВАЗ-2112

Датчик фаз установлен на головке блока цилиндров. Принцип его действия основан на эффекте Холла.

На двигателе ВАЗ-2112 на шкиве впускного распределительного вала находится диск с прорезью в ободе. Обод проходит через паз в датчике.

Когда прорезь диска попадает в паз датчика, он выдает на контроллер отрицательный импульс, соответствующий положению поршня 1-го цилиндра в ВМТ в конце такта сжатия.

При выходе из строя датчика фаз контроллер переходит в режим распределенного (нефазированного) впрыска топлива.

При выключенном зажигании отсоединяем разъем датчика

Головкой “на 10” отворачиваем два болта крепления датчика фаз.

Снимаем датчик.

Устанавливаем датчик в обратной последовательности.

Вставляем датчик аккуратно, стараясь не повредить уплотнительное кольцо.

Затягиваем болты крепления моментом 8–10 Нм

Снятие датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости ввернут в выпускной патрубок на головке блока цилиндров. Он представляет собой терморезистор.

Контроллер подает на датчик стабилизированное напряжение +5 В через резистор и по падению напряжения рассчитывает состав смеси.

Работу проводим на холодном двигателе. Частично сливаем охлаждающую жидкость.

Выключив зажигание, отсоединяем разъем датчика.

Ключом на 19 отворачиваем датчик температуры охлаждающей жидкости.

Снимаем датчик вместе с уплотнительным кольцом

Для проверки опускаем датчик в сосуд с охлаждающей жидкостью и подогреваем его.

Температуру контролируем по термометру

Измеряем сопротивление датчика при разных температурах.

Сравниваем полученные результаты с табличными.

T °C	Сопротивление, Ом
100	177
80	332
60	667
40	1459
20	3520
9420
–20	28680

Устанавливаем датчик в обратной последовательности.

Момент затяжки датчика 9–15 Нм. Доливаем до нормы охлаждающую жидкость.

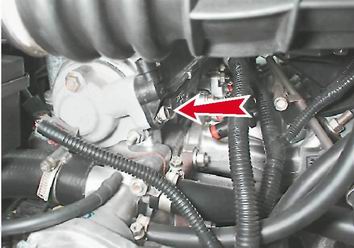

Датчик положения дроссельной заслонки (ДПДЗ)

Установлен на оси дроссельной заслонки и представляет собой потенциометр. На один конец его обмотки подается стабилизированное напряжение +5 В, а другой соединен с “массой”. С третьего вывода потенциометра (ползунка) снимается сигнал для контроллера.

Для проверки датчика включите зажигание и измерьте напряжение между массой и выводом ползунка (не отключайте разъем – провода можно проколоть тонкими иглами, подключенными к выводам вольтметра) – оно должно быть не более 0,7 В.

Поворачивая рукой пластмассовый сектор, полностью откройте дроссельную заслонку и вновь измерьте напряжение – оно должно быть более 4 В.

Выключите зажигание, отсоедините разъем, подключите омметр между выводом ползунка и любым из двух оставшихся.

Медленно поворачивайте сектор рукой, следя за показаниями стрелки.

На всем диапазоне рабочего хода скачков быть не должно. Иначе замените датчик.

При выходе из строя ДПДЗ его функции берет на себя датчик массового расхода воздуха. При этом обороты хода не опускаются ниже 1500 мин -1.

Проверка работоспособности

Если вы решили сами проверить исправность датчика, отнеситесь к этой процедуре ответственно и проведите её правильно. На авто ВАЗ 2114 датчик коленвала проверяется несколькими способами.

1. При помощи мультиметра. Оценить исправность индукционного датчика можно по сопротивлению его катушки. В исправном изделии оно составляет 500-700 Ом.
2. На мультиметре выставить предел измерения в 200 милливольт, подсоединить щупы к выводам (где присоединяются штатные провода). Провести несколько раз стальным предметом перед сердечником. Рабочий датчик будет «видеть» металл и на дисплее мультиметра будут всплески напряжения. В случае отсутствия таковых, деталь на замену.
3. Но самые точные результаты при проверке даёт осциллограф. При использовании этого прибора можно гарантировать сто процентный результат, он считает всю информацию с датчика во время работы двигателя. Её можно будет наблюдать на экране прибора. Двигатель, при тестах, должен работать на различных оборотах. Начинают с восьми сот оборотов, далее две тысячи, и поднимать до шести тысяч. При линиях (на экране прибора) различной длины надо искать причину неисправности. Удалять загрязнения, проверить шкив на дефекты и так далее.

Осциллограмма исправного датчика

Осциллограмма исправного датчика коленвала ВАЗ 2114

Следует отметить, что данные способы проверки, работают на всех моделях ВАЗов имеющих ДПКВ. Если у вас возникли сомнения в собственных силах тогда обратитесь в «сервис». Благодаря специализированному оборудованию результат будет точнее, а проверка не займёт много времени.

Снимаем с двигателя

Неисправность определили. Приступаем к её устранению. Разберём эту операцию на примере ВАЗ 2114.

Выключаем зажигание автомобиля. Открываем капот, фиксируем его устойчиво, и визуально определяем, где находится датчик коленвала ВАЗ 2114. Перед снятием желательно удалить все загрязнения в районе его нахождения. Далее аккуратно вынимаем колодку с проводами из разъёма.

Разъем ДПКВ ВАЗ 2114

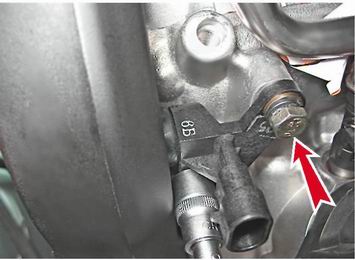

Используя ключ на «10» выкручиваем крепёжный болт.

Снятие датчика коленвала на ВАЗ 2114

Извлекаем ДПКВ ВАЗ 2114

После демонтажа датчика желательно проверить на наличие дефектов зубчатый шкив привода генератора. Так как его повреждения могут вносить ошибки в работу всей системы.

После того как убедились в отсутствии всякого рода дефектов, приступаем к сборке. Посадочное место должно быть чистым. Устанавливаем новую деталь на место и крепим болтом (момент затяжки не должен превышать 8-12 Ньютон метров). При этом используем регулировочные шайбы. Они продаются в комплекте с новым датчиком. Таким образом, используя специальный щуп, добиваемся, чтоб зазор между шкивом и сердечником датчика был один миллиметр. Допускаемая погрешность 0,41 миллиметра в большую сторону.

Зазор между шкивом и сердечником датчика коленвала на ВАЗ 2114

Подсоединяем колодку с проводами на место.

После установки и проверки зазора пробуем запустить двигатель. При уверенном запуске и устойчивой работе мотора, можно сказать, что ремонт проведён успешно.

При всём том, что поломка синхронизирующего датчика не является частой, знание её симптомов и последствий, а также способов устранения будет полезно автолюбителю.

Расположение ДПРВ на двигателе

Для выполнения проверки датчика положения распределительного вала необходимо знать, где он находится. Как правило, на восьмиклапанных двигателях обычно ДПРВ монтируется в торце головки блока цилиндров. На шестнадцатиклапанных моторах он также монтируется на головке блока цилиндров, обычно в непосредственной близости с первым цилиндром.

Читать дальше: Аптечка для прохождения техосмотра

Что касается популярных отечественных автомобилей ВАЗ, то их владельцы называют такие узлы датчиками фаз. Их расположение в этих моторах аналогично. Так, на восьмиклапанных двигателях датчик расположен на левой части головки блока цилиндров (если смотреть по ходу движения автомобиля). На шестнадцатиклапанных — на правой передней части двигателя. В последнем случае непосредственно датчика визуально не видно, его расположение можно оценить лишь по подходящим к нему сигнальным и питающим проводам. Датчик фаз ВАЗ 2114 закреплен в непосредственной близости к воздушному фильтру, около головки блока цилиндров.

Soulemil › Блог › Датчик положения коленвала ВАЗ 2110 – как найти неисправность и заменить?

Современный автомобиль состоит из множества деталей, каждая из которых выполняет свою, присущую ей, важную функцию. Сведения о состоянии мотора и других узлов, передают различные датчики, но датчик коленвала ВАЗ 2110 выполняет работу, несвойственную для данных устройств.Назначение датчика положения коленвала ВАЗ 2110Датчик положения коленвала

Если мотор автомобиля 9-й или 10-й серии отказывается заводиться, любой из водителей сразу начинает проверять систему питания и зажигания, а когда дело доходит до обращения в автосервис, там говорят, что вышел из строя ДПКВ (именно так выглядит аббревиатура полного названия датчика). Недоумение автовладельцев развеивается, когда они узнают, что это единственный датчик, без которого мотор работать не будет.

Датчик коленвала ВАЗ 2110, также как и на многих других автомобилях выполняет не контролирующую функцию, а осуществляет синхронизацию фаз впрыска топлива и подачи импульса для воспламенения горючей смеси в камере сгорания

Очевидно, что удаление из конструкции такого важного атрибута приводит к невозможности слаженной работы всех систем

В своей работе датчик использует принцип электромагнитной индукции, а необходимые «сведения» считывает с зубчатого шкива привода генератора, в непосредственной близости от которого и установлен.Отсоединяем датчикОтворачиваем креплениеВынимаем датчикДатчик коленвала ваз 2110 – неисправности и их диагностированиеКронштейн датчика положения коленвала

Учитывая, что роль ДПКВ в работе двигателя очень весома, в случае его неисправности можно ожидать самых разных «сюрпризов». Полностью вышедший из строя датчик однозначно не даст запустить мотор. К иным проявлениям неполадок датчика относятся:

неустойчивая работа мотора на холостом ходу;снижение мощности;повышение и понижение количества оборотов коленчатого вала (самопроизвольно);детонация при увеличении нагрузки;запуск с перебоями.

Для такого устройства, как датчик коленвала ВАЗ 2110 неисправности сводятся к двум видам:

повреждение обмоток и частей самого датчика;нарушение целостности провода и качества соединений в цепи.

Сам о себе датчик ПКВ очень прост по конструкции и выходит из строя редко. Ошибка датчика положения коленвала или поломка могут быть вызваны такими причинами, как: заводской брак, механическое повреждение, значительное загрязнение. Первые две причины от водителя не зависят, а за чистотой под капотом автовладелец может проследить.

Кроме того, что моторный отсек всегда находится под действием множества разрушающих факторов, как-то: перепады температуры, летящие с проезжей части мелкие камни и пыль, существенно добавляют проблем места подтекания масла. Если обнаружено, что в каком-либо месте происходит утечка моторного масла, особенно в зоне установки датчика – на корпусе маслонасоса, её необходимо срочно устранять. Контакты соединений проводов датчика всегда должны быть чистыми и защищенными. Изоляция провода не должна иметь повреждений и оголённых жил.Как проверить, исправен ли датчик коленвала ВАЗ 2110?

Учитывая, что ошибка датчика положения коленвала или полный отказ по признакам очень схожи с множеством иных поломок, следует понимать, как проверить его состояние. Удостовериться в работоспособности ДПКВ можно только, если снять его. Сделать это совсем не сложно, необходимо лишь выполнить такие действия:

выключить зажигание;снять клеммный разъём с проводом с датчика;открутить единственный винт, удерживающий датчик на крышке масляного насоса;снять датчик.

Для проверки необходимо иметь омметр и проверить сопротивление обмоток. Если показания прибора отличаются от необходимых 550-570 Ом, значит, неисправен датчик коленвала. Пытаться ремонтировать его не следует, так как ремонту это устройство не подлежит. Единственный путь выхода из ситуации – замена датчика коленвала ВАЗ 2110. Стоимость ДПКВ невысока, установка не требует много времени и навыков, тем более автомобиль без него всё равно остаётся недвижимым. Если прибор показывает, что сопротивление обмоток датчика находится в норме, значит, поломку следует искать в другом месте.Как заменить датчик коленвала?

Установка, как и снятие датчика ПКВ, производится быстро и без затруднений. Прежде чем приступить к монтажу, следует очистить место установки от пыли и грязи. Далее производятся простые действия: новый датчик вставляется на штатное место; закручивается крепёжный винт; надевается разъём с проводом. На этом замена датчика коленвала ВАЗ 2110 закончена и можно приступать к запуску мотора.

Как заменить датчик положения колевала на ВАЗ 2170-ВАЗ 2172?

Примечание! Новый датчик покупайте только после того как старый снимите, потому что обязательно на маркировку взглянуть нужно будет и сверяясь по ней, покупать уже новый датчик, не в коем случае не берите датчик от совершенно другого движка (ВАЗ 2114 например), они все разные, у них идёт разная длинна и кстати, учитывайте тот факт что новый датчик должен быть точно такой же длинны которой обладает у Вас и старый датчик и после установки, у кончика датчика и зубьев у маховика коленвала должно расстояние быть в пределах 1±0,2 мм (Вить если впритык датчик к зубьям встанет, то при запуски движка они его просто на просто размолотят, а если далеко, т.е., датчик короткий, то просто не будет сигнала и автомобиль так же не заведётся)!

1. Снимается датчик легко, точно так же и ставится, чтобы его снять достаточно будет просто колодку с проводами отсоединить от него (см. маленькое фото, там она за счёт фиксатора держится, его отогнуть придётся) и после этого выкрутить болт крепления (см. большое фото), когда операция будет проделана, выньте датчик и обязательно зачистите поверхность от пыли и грязи на которой стоит он сам и всё, можете устанавливать новый, либо же очищенный от пыли и грязи датчик, на своё законное место.

Дополнительный видео-ролик: Подробно посмотрите процесс замены датчика, на видео-ролике, потому что когда это видишь всё наглядно, гораздо лучше всё запоминается и появляется гарантия того, что работу Вы без ошибок произведёте.

В автомобилях нового поколения используется электронная система управления двигателем, основу которой составляет ЭБУ и датчики. В статье рассматривается два измерителя: датчик коленвала Приора и датчик распредвала. Дается их описание и инструкция по замене.

Обзор датчика

За что отвечает контролер: синхронизация фаз впрыска горючего, подача электронного импульса для воспламенения топлива в полости камеры сгорания. От точности работы измерительного прибора зависит своевременность подачи горючей смеси в цилиндры.

ДПКВ реагирует на проход каждого из зубьев коленвала, установленного на шкиве привода генератора. Угол наклона зубьев составляет 6°. Все зубья расположены на равноудаленном расстоянии.

Последние два зуба срезаны, образуя впадину. Она необходима для центрирования шкива в положении верхней мертвой точки (ВМТ).

Где находится контролер: на крышке масляного насоса в моторном отсеке. Доступ к оборудованию для проведения профилактики из-под низа, предварительно демонтировав металлическую защиту поддона картера.

Признаки неисправности датчика коленвала:

• Двигатель не запускается;
• Запуск двигателя осложнен;
• Работа на холостых оборотах нестабильная;
• Внезапное падение мощности мотора;
• Детонация;
• Пассивная динамика разгона;
• Увеличенный расход горючего;
• При незначительных нагрузках систематические переключения на пониженный ряд передач.

Указанные симптомы являются признаками ряда других поломок

Крайне важно провести комплексную диагностику с применением цифрового оборудования

Название / каталожный артикул	Цена в рублях
ВАЗ-2110-2112 AU000080	От 350 — 400
402.3847	От 350 – 400
191.3847	От 350 – 400
2112-3847010-04	От 350 — 400
2112-3847010	От 350 – 400
476438	От 350 – 400
ЭМИ 2112-3847010 (16 клапанов)	От 350 – 400
АСТРО 402.3847	От 350 – 400
АВТОТРЕЙД ВАЗ-2110-12	От 350 — 400

Технические характеристики ДПКВ:

• Диапазон сопротивления обмотки: 570 – 750 Ом;
• Индуктивность обмотки: 250 мГц;
• Минимальная амплитуда напряжения датчика: 0.3В;
• Максимальная амплитуда напряжения датчика: 225В;
• Габариты: 30x45x69 мм;
• Масса: 52 грамма.

Пошаговая инструкция по самостоятельной диагностике

Для проверки состояния ДПКВ нам понадобится мультиметр. Измерительный прибор имеется в наличии у многих автолюбителей. При отсутствии его можно приобрести в любом автомагазине. Цена доступная.

• Из-под днища машины отсоединяем клеммы с датчика.
• Подводим концевики к контактам;
• Включаем мультиметр, выставляем положение регулятора на «сопротивление»;
• Проводим фактические замеры;
• Сопоставляем полученные данные со стандартами. Если стрелка тяготеет к бесконечности – контролер исправный. Если к «нулю» — поломка. В норме показания должны составлять 550-750 Ом.

В зависимости от итогов диагностики мастер принимает решение о целесообразности дальнейшей эксплуатации оборудования.

Причины преждевременного износа ДПКВ

• длительная эксплуатация без проведения промежуточной профилактики;
• брак при изготовлении;
• стороннее механическое повреждение;
• попадание внутрь песка, грязи, металлической стружки;
• обрыв датчика зубьями коленвала;
• повреждение ДПКВ в ходе ремонтных работ;
• короткое замыкание в бортовой цепи.

Когда менять датчик?

Он со временем засоряется, ведь находится внизу, и на его лицевой стороне появляется грязь. Снимите его с автомобиля и аккуратно щёткой очистите лицевую часть датчика от грязи. Если не помогло, произведите замену датчика на новый.  В противном случае мощность снизится значительно и детонация при разгоне будет (подробности здесь: «Описание детонации двигателя подробно»). Однако, не меняйте датчик не проверив его, ведь подобные симптомы относятся к другим датчикам (например, сбитые фазы ГРМ, шпонки плохо закрепляются на места, натяжной ролик не справляется).
