Почему не горят стоп сигналы?

Проблемы с электрической частью авто опасны и часто несут негативные последствия для владельца. Отказ в работе габаритов, «поворотников» или сигнальных огней движения задним ходом — поломки, которые могут стать причиной как небольших, так и крупных ДТП. Вот почему они должны выявляться и устраняться без промедлений. Ниже рассмотрим одну из наиболее распространенных неисправностей — не горят стоп-сигналы транспортного средства. Смотрите ниже видео «Не горят стоп сигналы. Как найти неисправность»

Как определить проблему и устранить ее?

Распространенная причина неисправностей, связанных с электропроводкой — недостаточный уход за автомобилем, нежелание или неспособность владельца диагностировать и устранять поломку. Но при наличии определенных знаний выявить, почему не работают стоп-сигналы, несложно. Причины следующие:

• Окисление контактной группы в разъеме лампы, сигнализирующей о нажатии на тормоз.
• Окисление вставки плавкой в блоке предохранителей, ответственной за стоп-огни, или ее перегорание.
• Неисправность (залипание) концевика («лягушки») — сигнала нажатия на тормоз.
• Перегорание лампочек в одной или обеих секций стоп-сигналов.
• Повреждение электрической проводки.

Если рассматривать наиболее частые причины, почему не горят стоп-сигналы, особняком стоит перегорание вставки плавкой, лампочки или окислительный процесс на контактной группе. Вот почему ремонтные работы стоит начинать именно с диагностики этих неполадок.

Как самому поменять лампочку стоп сигнала — читайте здесь.

Блок предохранителей расположен в салоне автомобиля, перед сидением водителя, под приборной панелью (немного левее рулевой колонки). Четкой схемы расположения вставок плавких, которая бы подходила для всех автомобилей, нет. У каждого производителя индивидуальные особенности размещения, что должного быть учтено при ремонте. Во избежание ошибок загляните в техническое руководство к автомобилю, где прописано назначение каждого из предохранителей. Там же вы найдете, какая вставка плавкая отвечает за тормозные огни.

Проверка предохранителей

На большей части авто устанавливается одна вставка плавкая для цепочки тормозов и клаксона. Благодаря этой особенности, проверка целостности предохранителя не занимает много времени — достаточно нажать на кнопку сигнала в центре рулевого колеса. Если звук исходит, то предохранитель целый, и причину, почему не горят стоп-сигналы, ищите в ином месте. Но даже при наличии звука осмотрите блок предохранителей и контактные группы на факт окисления. Если такая проблема имеет место, зачищайте и смазывайте соединения с помощью специальных составов. Последние покрывают металл специальной пленкой и защищают от появления ржавчины, окислительных процессов и нагара.

Способы устранения поломки

Устранение неполадок – процесс не сложный и вполне по силам даже начинающим автолюбителям (автор видео — Автоэлектрика ВЧ).

Воспользовавшись мультиметром, нужно прозвонить проводку. Поврежденные или оборванные участки следует заменить целыми или спаять. Если на контактах есть следы окислительных процессов, их нужно зачистить.

Если перегорели светодиоды, то их нужно менять парами. Если вышел из строя прерыватель, его нужно заменить новым, так как он не подлежит ремонту. Перед заменой следует отключить питание автомобиля, сняв отрицательную клемму с аккумулятора. Затем от прерывателя отсоединяем провода питания. Далее нужно ослабить контргайку и выкрутить основную гайку крепления выключателя к кронштейну.

Замена выключателя тормозных сигналов

Перед установкой новую лягушку следует проверить на работоспособность. Это можно сделать с помощью омметра. Подключаем устройство к прибору и замеряем сопротивление. При замкнутом контакте сопротивление должно быть нулевым. Если нажать на шток, контакты должны разомкнуться, сопротивление в этом случае стремится к бесконечности.

Установка дополнительного заднего стоп-сигнала на авто

Для начала необходимо определиться с местом крепления будущего стоп сигнала, а также приобрести все необходимые комплектующие. Самыми распространенными местами крепления стоп сигнала являются спойлер автомобиля и заднее стекло. Сразу стоит учитывать, что сигнал не должен загораживаться какими-либо предметами и должен быть различим при любой высоте движущегося сзади автомобиля.

Самым сложным способом установки является крепления стоп-сигнала к спойлеру. Дело в том, что многие спойлеры изготавливаются полыми, а значит, внутри них невозможно протягивать все необходимые провода. Другое дело – это установить сигнал под задним стеклом, где провода легко спрятать под заднюю полку автомобиля. Однако мы не упомянули про еще одно место расположения стоп-сигнала – это задний бампер. Недостатком этого места является то, что бампер может очень быстро загрязниться, что сделает сигнал неразличимым.

После выбора необходимого комплекта и способа крепления, его необходимо установить. Делается это довольно легко, так как вам понадобятся самые минимальные знания электротехники. В комплекте с любым стоп-сигналом идут два провода, один из которых является плюсовым, а второй минусовым. Эти провода необходимо просунуть в зазор задней полки и пустить в багажник автомобиля.

Сам стоп сигнал может быть закреплен двумя способами.

• Первый – это обычная липучка, которая крепится к заднему стеклу. Если вы думаете, что это не надежно, то это очень большая ошибка, так как современные методы крепления позволяют разместить стоп-сигналы на стекле с применением очень прочного двухстороннего скотча.
• Второй способ – это специальный кронштейн, который также не менее надежен, но не практичен, так как в этом случае нужно будет сверлить заднюю полку.

Сломан датчик тормозной педали

Одним из возможных факторов всплывания ошибки Р0504 в машине выступает поломка либо брак собственно концевика педали. Стоит заметить, что качество расходных материалов концерна АвтоВАЗ всегда страдало, так произошло и сейчас. Даже российские датчики в большинстве своем комплектуются довольно дешевыми пружинками и контактами производства Китай. Результатом является то, что пружины выходят из строя, а контакты обыкновенно выгорают по прошествии 5-8 тыс. пробега.

Шток регулятора из-за пружинки не становится в исходное положение, следовательно, система воспринимает оповещение, что нажата тормозная педаль. ЭБУ в данной ситуации считывает, что педали и тормоза, и газа нажаты вместе. Поэтому идет принудительное закрывание дроссельной заслонки.

Во многих случаях замена регулятора педали на Гранте решает проблему, связанную с неисправностью 0504. Однако бывает так, что исправный датчик отказывает работать после установки, и тогда необходимо рассмотреть и другие возможные причины.

Что делать, если нет возможности приобрести датчик

Бывает и так, что ошибка р0504 появляется в самый неподходящий момент, например, когда вы находитесь в какой-нибудь глубинке и приобрести новый датчик не представляется возможным.

В таком случае, вам следует снять тот самый датчик и попытаться его разобрать. Вполне возможно, что в нем попросту подгорели контакты. Поломка такого типа не является редкостью, в особенности на Ладе Гранта.

Но есть и еще одна, достаточно распространенная причина такой поломки. Это пружина, которая со временем растянулась настолько, что больше не может выполнять возложенных на нее функций. Для устранения подобной неполадки просто замените пружину.

И в заключение, хотелось бы отметить, что если ошибка р0504 на бортовом компьютере вашей Лады Гранда появляется достаточно часто, то практически со 100%-ной уверенностью можно говорить о том, что виноват в этом именно датчик тормоза.

Для устранения постоянно повторяющейся неисправности следует просто приобрести новый датчик в специализированном магазине. Весьма примечательно, что если ваш автомобиль все еще находится на гарантии, вы можете обращаться к официальному дилеру с просьбой устранить неисправность, поскольку эта поломка является гарантийной.

Если же такого желания у вас не возникло, просто замените датчик на новый. Это вам обойдется около 200 рублей. Согласитесь, достаточно небольшие деньги, ради экономии которых, возможно, и не стоит обращаться в сервисный центр с гарантийным талоном.

Кстати, произвести замену этого элемента автомобиля также можно либо в сервисном центре, либо своими руками. Но для последнего действия вам потребуется соответствующий инструмент и некоторые умения.

Владельцы автомобилей LADA с электронной педалью газа могут столкнуться с ошибкой Р0504 (рассогласование датчиков педали тормоза). Вместе с ней могут появиться неисправности в работе двигателя (глохнет, плавают обороты, не заводится и т.д.). Чаще всего причина в датчике положения педали тормоза (датчик стоп-сигнала или лягушка).

Датчик положения педали тормоза и выключатель сигналов торможения смонтированы в одном корпусе. Чаще всего причина его неисправности – поломка пружины. В этом случае датчик можно отремонтировать самостоятельно, заменив пружину на новую. Либо заменить датчик на новый.

Видео «Замена стопа на Мерседесе»

В этом ролике демонстрируется, как заменить стоп-сигнал своими руками на примере Мерседеса (автор видео — Иван Покня).

Потихоньку умерла лягушка педали тормоза. Заметил чисто случайно да и знакомые, едущие сзади начали говорить, что «стоп» то работает то нет. Спустя время «стопы» перестали работать вовсе. Тогда я выкрутил лягушку начал щелкать ее и она оказывается работает, но только при резком щелчке, при медленной работе она не срабатывает. Разбирать не стал, просто добавил немного смазки, хорошенько разработал и поставит на место. Эффекта от смазки не хватило даже на неделю.

На улице тем временем летнее солнце палит во всю и днем бывает не видно даже работающих «стопов» у впереди идущего автомобиля, настолько сильно слепит солнце. Поэтому с заменой лягушки я решил не затягивать, ведь теперь и движение в темное время суток стало не менее опасным.

Первым делом я конечно же подумал об аналоге от отечественного производителя. Я снял лягушку и пошел в магазин авто запчастей для ВАЗ. На удивление у обоих датчиков была одинаковая резьба, что собственно мне и надо было. Для сравнения:

7-8mm. Потом при помощи подручных средств и чей-то матери я натянул его на датчик:

Вот собственно и все.Теперь мой автомобиль вновь информирует участников дорожного движения о намерениях снизить скорость)

Выключатель стоп-сигнала, или как его еще называют «лягушка», находится с водительской стороны как раз в начале педали тормоза в непосредственной близости к рулевому валу. Именно эта деталь иногда бывает причиной несрабатывания стопаков. Ниже на фото показано наглядно ее местоположение:

Чтобы приступить к ее замене, необходимо первым делом отсоединить от этого выключателя все провода:

Теперь берем ключ на 19 и слегка ослабляем гайку, фиксирующую лягушку в одном положении:

Теперь наживаем одной рукой на педаль тормоза, а второй в это время откручиваем крепящую гайку, которая находится с самого края:

И после этого можно окончательно выкручивать выключатель стоп-сигнала ВАЗ 2106, и это можно сделать рукой, так как особых усилий прилагать не придется.

Окончательный результат снятия показан на фотографии ниже:

Цена ее составляет в магазине около 80 рублей. Замена осуществляется в обратном порядке и обязательно после установки отрегулируйте момент загорания стоп-сигналов.

Видео «Устранение скрипа»

О том, как решить одну из проблем, связанных со сцеплением в автомобиле, можно узнать из видео от автора Константин Биянов.

Привет всем!Я бы хотел вам рассказать немного о ЭБУ м74 и частой ошибке «Р0504 Некорректный сигнал выключателей педали тормоза». В связи с переходом на новые нормы токсичности, инженеры и конструкторы АВТОВАЗА разработали новую линейку ЭБУ м74 и м17.9.7. ЭБУ можно сказать, что нормальные, но ещё до конца не испытаны. Автомобили ведь на этих ЭБУ очень сильно «задушены» нормами токсичности и поэтому без репрога и установки прошивки е2 или ниже никак не погоняешь на машине, но это действие сейчас не все доступно, так как с ЭБУ поменялся протокол, колодки и сам алгоритм репрога, в связи с чем необходимо наличие дополнительного модуля для программатора. Диагностика данных ЭБУ уже доступна, так как все крупные компании позаботились о своих клиентах, и выпустила обновления программ.

Решение проблемы путем замены датчика педали тормоза: как заменить датчик педали тормоза?

https://youtube.com/watch?v=GPOjIHPH9u4

Что бы заменить датчик педали тормоза Гранта необходимо добраться до кронштейна педального узла, на котором и расположен датчик педали тормоза, непосредственно над самой педалью. Качественная замена – залог длительной эксплуатации, поэтому необходимо:

• снять провод с минусовой клеммы аккумулятора;

• отжать пластиковый фиксатор (понадобится отвертка);

• извлечь колодку проводов;

• провернуть датчик тормоза по часовой стрелке;

Установка нового датчика выполняется в обратной последовательности, но перед этим необходимо отжать педаль тормоза и вставить новый датчик в монтажное отверстие, после чего провернуть его против часовой стрелки до характерного щелчка.

Как проверить

Включаем зажигание и нажимаем на педаль тормоза, стоп-сигналы должны загореться. После отпускания педали они должны погаснуть. Если лампы не загораются, проверяем датчик педали тормоза и поступление напряжения от аккумулятора на колодку жгута проводов.

(Ларгус, Веста, XRAY) Перевести фиксатор штока в правое положение, используя отвертку. Проверяем датчик педали тормоза при помощи мультиметра в режиме омметра. Цепь 3-4 должна быть замкнута (значение сопротивление близко к нулю), а цепь 1-2 разомкнуто (сопротивление должно стремиться к бесконечности). После нажатия на шток цепь 3-4 должна разомкнуться, а 1-2 замкнуться. Перед установкой перевести шток в левое положение.

(Приора, Калина, Гранта, Нива 4х4) Цепь 1-4 должна быть замкнута, а цепь 2-3 разомкнута. После нажатия на шток цепь 2-3 замкнуться, а 1-4 разомкнуться.

https://www.youtube.com/embed/c80o9%20″>

Принцип работы электронной системы управления двигателем (ЭСУД)

В современном автомобиле всё управление процессами, кроме вращения рулевого колеса, и то пока, возложено на компьютер, или Электронный блок управления (ЭБУ). В нём установлена программа со множеством различных таблиц. В общем, ЭБУ получает данные о состоянии автомобиля, скорости, оборотах, включенных механизмов от большого количества датчиков. По результатам этих наблюдений ЭБУ, пользуясь этими таблицами, включает определённые режимы зажигания, подачи топлива и прочие исполнительные функции.

Роль датчика сцепления

Казалось бы, а при чём тут муфта? А вот причём. Когда включается механизм сцепления, самое разумное сбросить обороты двигателя. Но не до холостых, а сообразно скорости автомобиля. Это не всегда доступно водителю, особенно начинающему. И тут на помощь придёт компьютер. Реагируя на сигнал датчика сцепления, он может самостоятельно корректировать обороты мотора.

Важно! Кроме этого, сообразуясь с датчиком скорости «Приоры», ЭБУ может получить сведения об исправности сцепления. Резюмируя вышесказанное, можно сказать, что присутствие на сцеплении датчика позволяет:

Резюмируя вышесказанное, можно сказать, что присутствие на сцеплении датчика позволяет:

• экономит топливо;
• облегчить вождение;
• следить за исправность муфты;
• увеличить срок её службы.

Следовательно, его исправность является важным фактором системы управления «Приоры».

Устройство и расположение датчика сцепления «Приоры»

В принципе, это простейший выключатель. В положении, когда муфта выключена и педаль не нажата, цепь датчика разомкнута. Если же нажать на привод муфты, то концевик датчика замыкается, и на ЭБУ идёт сигнал «включено сцепление».

Расположен он на узле крепления педали включения привода сцепления, где самый кончик этой педали расположен напротив концевика датчика.

Замена повторителя стопов своими руками

Если ремонт повторителя нецелесообразен, его следует заменить.

Процесс замены представляет собой выполнение следующих шагов:

1. С помощью ключа откручиваем крепления задней части стопа и снимаем ее.
2. Затем присоединяем положительный провод осветительного прибора к клемме, где находится лягушка стоп-сигнала. Для этого необходимо завести провод в багажное отделение, отвернуть с правой стороны обшивку, и подключить к нужной клемме. В качестве минуса может выступать болт в багажном отделении.
3. На проводку следует одеть термоусадку. Чтобы провода не болтались, их нужно закрепить изоляционной лентой.
4. Завершающим шагом будет проверка прибора на работоспособность.

Каковы причины, побуждающие отказ датчика?

Определить перечень причин позволит детальное рассмотрение самой сути появившейся проблемы, когда появился код ошибки 0504. Имеется в виду разборка злосчастного датчика в автомобиле LADA Granta. В роли препятствия для указанной благородной процедуры служат три клипсы, не позволяющие с легкостью разобрать компонент. После преодоления указанного «барьера» становится доступным наблюдать настоящие причины, вызвавшие поломку:

• деформация меньшей (из 2-х) пружины, располагающейся на штоке;
• различающаяся высота контактов обозначенного датчика;
• плохой материал (сталь), примененный для изготовления клемм;
• присутствие люфта на плавающем контактном элементе.

В качестве первичного этапа диагностирования можно применить «прозвон». Такому действию потребно подвергнуть каждый из контактов в отдельности, а затем парно («2-й» с «3-м»). Опыт владельцев LADA Granta свидетельствует о присутствии глухого тона во время прозванивания, что подтверждает неисправность контактной группы. Исправные контакты характеризуются отчетливым звонким «писком».

В основу функционирования датчика тормозной педали положена нижеприведенная технология:

• шток расположен внутри элемента и прижимает плавающий контакт (при отпущенной педали) к верхней группе;
• шток снова находится внутри, но поджимание производится уже к нижней группе (соответствует выжатому положению педали).

Данный принцип не является сложным, но работоспособность датчика от этого не становится лучше. Основная проблема заключена в искривленном состоянии плавающего контакта. Такого рода дефект может возникнуть из-за зацепа данного контакта за пружинный элемент, что провоцирует датчик на подачу сигнала в бортовой контроллер LADA Granta о якобы срабатывающем тормозе, поэтому и возникает код ошибки 0504.

Снятие выключателя сигналов торможения

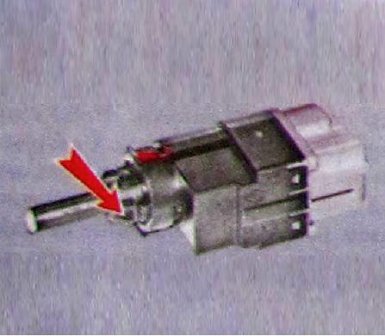

В корпусе выключателя расположены выключатель сигналов торможения и датчик положения педали тормоза. Выключатель управляет сигналами торможения, датчик выдает сигналы контроллеру системы управления двигателем. Снимаем выключатель для замены при выходе из строя выключателя или датчика. Выключатель расположен на кронштейне педального узла под панелью приборов. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Под панелью приборов…

…нажав на фиксатор колодки проводов, отсоединяем колодку от выключателя сигналов торможения.

Ключом «на 19» ослабляем затяжку гайки…

…и снимаем выключатель, выводя его из прорези кронштейна педали тормоза. Для проверки выключателя подсоединяем щупы тестера (в режиме омметра) к контактам 1 и 4 разъема выключателя (номера контактов указаны на разъеме).

У исправного выключателя, когда его шток находится в свободном положении (контакты выключателя замкнуты), тестер должен зафиксировать наличие цепи и, наоборот, при «утопленном» штоке – цепь должна быть разомкнута. Для проверки датчика подсоединяем щупы тестера (в режиме омметра) к контактам 2 и 3. Когда шток находится в свободном положении (контакты датчика разомкнуты) цепь должна быть разомкнута, а при «утопленном» штоке тестер должен показать наличие цепи. Устанавливаем выключатель в обратной последовательности так, чтобы при отпущенной педали тормоза шток выключателя был полностью «утоплен», а при нажатой педали шток должен полностью выходить из корпуса выключателя. В этом положении выключателя затягиваем гайки его крепления.

Проблемы с датчиком педали тормоза – далеко не новость, которая, в свою очередь, является основной причиной возникновения ошибки Р0504. Независимо от пробега, Гранта датчик педали тормоза заставляет помучиться практически каждого третьего владельца Лады Гранты.

Стоимость вопроса – 180 рублей, именно столько стоит новый датчик. Если автомобиль на гарантии, то замена бесплатная. Почему именно 180 рублей, а не бесплатная замена с занесением в сервисную книгу авто? Во всех случаях период ожидания запчасти не менее 4 дней, так как в наличии ее никогда нет (горький опыт владельцев Гранты).

Пугающая периодичность, с которой загорается Чек на БК автомобиля, заставляет либо отправиться на СТО, либо самостоятельно выполнять регулировку, подкручивая регулировочные болты.

Такое мероприятие осуществляется с целью уменьшения соприкосновения его кнопки с площадью педали тормоза. Если заглянуть еще дальше, то одной регулировкой не обойтись, так как самое частое проявление ошибки Р0504 на момент стоянки на тормозе с включенным селектором “Д”.

Явным проявлением проблемы можно считать те моменты, когда автомобиль не заводится с брелка, и показывают проблему в тормозах. Временное, достаточно короткое решение проблемы, – интенсивное нажатие на педаль тормоза, после чего машина заводится, но ошибка на БК остается.

Некорректная работа такового датчика делает использование автомобиля не безопасным, так как некоторые владельцы отмечают зависание БК, во время которого Гранта начинает дергаться, или же вовсе глохнет в транспортном потоке.

Признаки неисправности датчика сцепления “Приора”

Данный датчик связан с ЭБУ автомобиля, соответственно, первый признак поломки — реакция блока управления в виде появления соответствующего сигнала на приборной панели. Также меняется характер движения и работа двигателя автомобиля. Признаки неисправности следующие:

• горит лампа “Check Engine”;
• при начале движения машина дергается;
• при нажатии на педаль сцепления обороты двигателя резко растут или падают.

Контрольная лампа на панели приборов загорается, если ЭБУ не получает сигнала от датчика сцепление в течение 2 секунд с момента начала движения или в течение 4 секунд при переключении скорости при движении автомобиля.

Датчик имеет очень простую конструкцию, поэтому причин поломки немного:

• неисправность контактов датчика;
• обрыв или замыкание проводов, идущих к датчику;
• неправильная установка датчика возле педали.

Как поменять датчик сцепления на Приоре

Ну вот и до такого узла, как сцепление, добралась повальная компьютеризация автомобилей. Нет, самим процессом электронный блок ещё не управляет, но на контроле у него этот процесс уже стоит. Для этого, под педалью привода сцепления установлен датчик, следящий за ходом работы муфты.

Принцип работы электронной системы управления двигателем (ЭСУД)

В современном автомобиле всё управление процессами, кроме вращения рулевого колеса, и то пока, возложено на компьютер, или Электронный блок управления (ЭБУ). В нём установлена программа со множеством различных таблиц.

В общем, ЭБУ получает данные о состоянии автомобиля, скорости, оборотах, включенных механизмов от большого количества датчиков.

По результатам этих наблюдений ЭБУ, пользуясь этими таблицами, включает определённые режимы зажигания, подачи топлива и прочие исполнительные функции.

Роль датчика сцепления

Казалось бы, а при чём тут муфта? А вот причём. Когда включается механизм сцепления, самое разумное сбросить обороты двигателя. Но не до холостых, а сообразно скорости автомобиля. Это не всегда доступно водителю, особенно начинающему. И тут на помощь придёт компьютер. Реагируя на сигнал датчика сцепления, он может самостоятельно корректировать обороты мотора.

Важно! Кроме этого, сообразуясь с датчиком скорости «Приоры», ЭБУ может получить сведения об исправности сцепления. https://www.youtube.com/embed/cqgcTyUkMqg. Резюмируя вышесказанное, можно сказать, что присутствие на сцеплении датчика позволяет:

Резюмируя вышесказанное, можно сказать, что присутствие на сцеплении датчика позволяет:

• экономит топливо;
• облегчить вождение;
• следить за исправность муфты;
• увеличить срок её службы.

Следовательно, его исправность является важным фактором системы управления «Приоры».

Устройство и расположение датчика сцепления «Приоры»

В принципе, это простейший выключатель. В положении, когда муфта выключена и педаль не нажата, цепь датчика разомкнута. Если же нажать на привод муфты, то концевик датчика замыкается, и на ЭБУ идёт сигнал «включено сцепление».

Расположен он на узле крепления педали включения привода сцепления, где самый кончик этой педали расположен напротив концевика датчика.

Признаки неисправности этой детали

Так как этот элемент связан с ЭБУ, то оно и реагирует на его выход из строя в первую очередь. То есть подаёт своеобразные сигналы, отражающиеся на панели приборов, и заметные в поведении «Приоры» при движении.

• включение лампочки «Чек энджер»;
• подёргивания при начале движения;
• резкое падение или, наоборот, увеличение оборотов при включении муфты.

Всего неисправностей может быть три: поломка самого датчика, обрыв или замыкание его цепи, ну и неправильная регулировка расположения концевика на педали.

Внимание! Таким устройством оснащены только «Приоры», на которых установлен электронный дроссель. Машины с обычным тросиком газа его не имеют. Также он выпускается для полноприводных ВАЗ

Нужно помнить, что это два вида датчиков, и они не взаимозаменяемы!

Также он выпускается для полноприводных ВАЗ. Нужно помнить, что это два вида датчиков, и они не взаимозаменяемы!

Вообще, контрольная лампа «Чек» загорается в тех случаях, если ЭБУ не получил сигнала в течение 2 секунд при трогании с места или при четырех переключениях на ходу без сигнала. Соответственно, появляются упомянутые выше признаки.

И только после этого снять его. Это несложная процедура. Датчик сцепления крепится всего двумя болтами-саморезами, и снять его при помощи короткой, фигурной отвёртки нетрудно. Ну а потом, уже на месте определиться, то ли начинать поход по торговым точкам в поисках нового узла, то ли попытаться восстановить старую деталь. Ну и поставить её на место.

После окончания работы на «Приоре, не забыть обнулить память ошибок ЭБУ.

Датчик педали тормоза Лада Калина

Лада Приора Седан конструктор собери сам Бортжурнал Пробег и замена сцепления

Датчик педали тормоза Калина это техническое устройство, которое применяется для отслеживания степени воздействия на тормозную педаль. Довольно часто автовладельцы линейки ВАЗ жалуются на поломки или неправильные регулировочные настойки изделия.

Благо, процесс подстройки или замены детали не представляет большой сложности при соблюдении определенных нюансов.

Диагностика работоспособности

Проверка работоспособности заключается: 1. В прозвонке (проверке) мультиметром изделия. 2. Разборке и визуальном осмотре внутренних составляющих детали.

3. Замена датчика не заведомо исправный.

Первый способ предусматривает поочередное измерение контактов демонтированного датчика. Смысл в том, чтобы проверить каждый контакт в отдельности и попарно (второй и третий контакт). Сделать это достаточно удобно, так как на месте подключения контактной фишки все разъемы пронумерованы.

Второй способ применяется для выявления неисправных или деформированных внутренних элементов изделия (в большинстве случаев испорченных пружин).

На ней не должно быть следов окислений и загрязнений. Если таковые имеются, зачистите их.

Третий способ достаточно прост и тривиален. Установите новою деталь взамен той, в исправности которой вы сомневаетесь.

При восстановлении работоспособности системы, индикатор неисправности (чек энджин) должен погаснуть (если в течение 15 минут не пропадает, следует сбросить ошибку вручную).

Признаки неисправности датчика педали тормоза Лада Калина

Для того чтобы понять, что причиной некорректной работы автомобиля является именно датчик положения педали тормоза Калина, обратите внимание на следующие признаки:

• наличие ошибки «Р-0504» на приборной панели;
• существенное снижение мощности, отзывчивости двигателя при воздействии на педаль газа;
• повышение оборотов двигателя (кратковременные) при переключении передач.

Основные причины неисправности датчика

Для того чтобы выявить причины, которые препятствуют штатной работе устройства, его необходимо разобрать и произвести тщательный осмотр на предмет выявления деформаций и повреждений.Наиболее часто встречаются следующие дефекты:

• внутренняя (малая) пружина, которая расположена на штоке, имеет признаки деформаций или перекосов;
• контактные клеммы изделия имеют физическое окисление;
• люфт подвижного контакта;
• довольно низкое качество заводского исполнения (брак хлипкость внутренних элементов устройства).

Регулировка датчика педали тормоза Калина

Если датчик находится в исправном состоянии, а некорректная работа ДВС продолжает вас беспокоить, попробуйте произвести самостоятельную регулировку изделия

При этом обратите внимание на следующие особенности:

1. Вкручивать датчик необходимо по часовой стрелке до тех пор, пока педаль тормоза не начнет опускаться. После чего потребуется слегка выкрутить изделие и зафиксировать его положение при помощи крепежной гайки.
2. Результат должен быть такой, чтобы в состоянии отсутствия воздействия на педаль, шток датчика был утоплен в корпус, а при воздействии на педаль наоборот – полностью высвобождаться из корпуса.
3. Что касается рабочего зазора, то он настраивается при помощи двух гаек (одна наверху, другая внизу). Регулировка осуществляется при помощи верхней гайки, которая закручивается, а нижняя наоборот – раскручивается. Весь процесс производится до тех пор, пока при воздействии на педаль тормоза кнопка не будет полностью утапливаться в корпус. Однако перебарщивать с настройкой не следует, иными словами следует оставить небольшой зазор или задел хода (примерно от 2 до 5 миллиметров).

Снятие и установка

Замена датчика педали тормоза на Калине осуществляется с использованием разводного ключа на «19». Сам датчик находится над педалью тормоза под рулевой колонкой. Условно, этапы снятия можно разделить на 5 шагов:

1. Перед началом работы с электрикой рекомендуется отсоединить минусовой провод (клемму) от аккумулятора.
2. После чего необходимо переместиться в салон автомобиля с водительской стороны. Для удобства работы желательно отодвинуть водительское сиденье в противоположную сторону от торпеды.
3. Найдите место расположения датчика. Разыщите контактную фишку с проводами. Нажмите и удерживайте 2 пластиковых, крепежных фиксатора расположенных по обеим сторонам фишки. Вытяните колодку из разъема датчика.
4. Возьмите в руки ключ и ослабьте крепежную гайку. После чего датчик можно свободно выкрутить.
5. Процесс установки аналогичен процедуре снятия за исключением того, что потребуется произвести регулировку (настройку), процесс которой подробно изложен в предыдущем разделе.

Инструкция по замене контроллера тормоза

1. Откачать жидкость.
2. Установить автомобиль на опорной стойке и снять колесо.
3. Ключом отвернуть два штифта колес.
4. Снять тормозной барабан.
5. Затем при помощи отвертки вытащить крюк верхней стяжной пружины и снять деталь. Эту же манипуляцию произвести с нижней стяжной пружиной.
6. Затем снять переднюю колодку и распорную планку, при этом отсоединив прижимную пружину и опустить колодку.
7. Вывести рычаг колодки из отверстия стояночного тормоза, расправить шплинт и изъять его из привода стояночного тормоза.
8. Снять шайбу и рычаг.
9. Установить новую колодку, собрать деталь в обратной последовательности.

Задние дисковые тормоза на Лада Калина
