Распредвал шевроле лачетти

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
3. Демонтировать датчик из его посадочного места.
4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Пошаговая инструкция, как восстановить нормальную работу ДПРВ Chevrolet Lacetti

Как было сказано выше, ремонт датчика распредвала следует начинать с диагностики его техсостояния. В первую очередь необходимо прозвонить саму проводку датчика Холла. Для диагностики мастеру потребуется автомобильный мультиметр. Без предварительной диагностики лучше не осуществлять никаких манипуляций с ДПРВ !

• Останавливаем и глушим машину. Питание от АКБ отключать не нужно.
• Извлекаем проводную колодку датчика распределительного вала. Чтобы извлечь датчик, необходимо предварительно нажать на скобу фиксатора.

​

​

​

Обратите внимание, перед непосредственным использованием мультиметра необходимо произвести его настройку. То есть нужно переместить регулятор напряжения в положение 20 (В)

Дополнительно нужно заметить, что к плюсовому щупу мультиметра мастер прикрепил отрезок тонкой проволоки в оплетке. Дело в том, что для диагностики проводки ДПРВ нужно производить замеры в пиновых разъемах проводной колодки датчика Холла Шевроле Лачетти. Если это делать родным щупом мультиметра, то можно повредить разъемы.

• Просим напарника включить зажигание автомобиля. То есть заводить двигатель не нужно, а необходимо просто включить бортовую электросеть. В процессе диагностики нельзя допускать соприкосновения плюсового щупа с каким-либо металлическими поверхностями двигателя . В противном случае может произойти короткое замыкание.

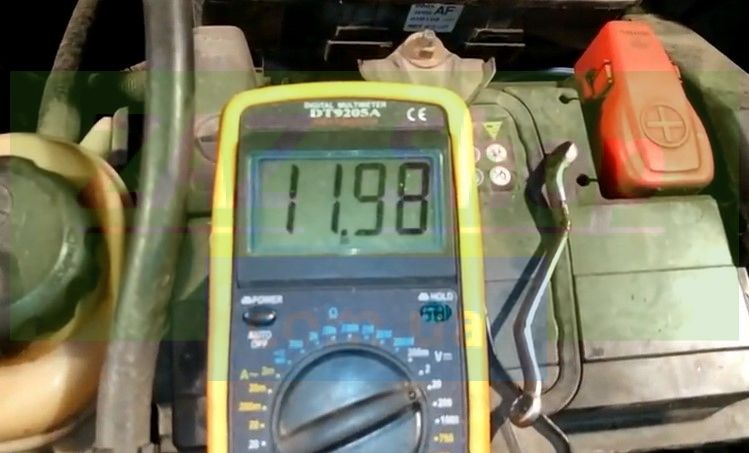

• Контролируем значение напряжения на мультиметре. Напряжение должно быть в районе 12 (В).

​

​

​

​​

​​

Обратите внимание, диагностика проводной колодки приведет к возникновению ошибки Check Engine (низкое напряжение ДПРВ), которую впоследствии нужно будет сбрасывать. Если диагностика выявила перебой в питании разъема датчика Холла, то следует проверить предохранитель, а также всю магистраль провода

Провода часто перетираются/переламываются в местах излома (на изгибах)

Если диагностика выявила перебой в питании разъема датчика Холла, то следует проверить предохранитель, а также всю магистраль провода. Провода часто перетираются/переламываются в местах излома (на изгибах).

Замена датчика распредвала Лачетти

Снимаем декоративную накладку двигателя

Далее от датчика отсоединяют электрический разъем.

Но я советую этого не делать. Потому что датчик мы будем вынимать через верх и провода нам в этом помогут. А также провода будут удерживать датчик, чтобы он не упал вниз, когда мы открутим болты его крепления.

Далее снимаем корпус воздушного фильтра. Для этого откручиваем отверткой хомут крепления гофры и отсоединяем гофру от корпуса воздушного фильтра.

Затем окручиваем два болта (один головкой на 10 мм, а второй 12 мм) крепления корпуса и снимаем корпус.

Следующим этапом нам необходимо демонтировать верхний кожух ГРМ. Он крепится тремя болтами.

Первый тут

Второй тут

Третий тут

Для этого хорошо подойдет торцевой ключик на 10 мм.

Далее отодвигаем шланг системы охлаждения в сторону двигателя, отстегиваем кожух и снимаем его.

Видим датчик распредвала и два болта его крепления.

Далее у нас два пути. Дело в том, что болты находятся в очень неудобном месте и нормально выкрутить их мешает кронштейн опоры.

Поэтому необходимо определиться, как действовать:

1. Вывешиваем двигатель и откручиваем кронштейн опоры. После этого довольно легко выкручиваем болты крепления датчика.
2. При помощи ловкости рук и подходящего инструмента выкручиваем болты крепления датчика. Будет сложно, но возможно.

Лично я всегда выбираю второй вариант.

Для этого первым и обязательным действием будет уплотнение всех пустот под датчиком ветошью, чтобы случайно упавшие болты или ключи не доставили нам хлопот. Так как для их доставания придется снимать и нижний кожух ГРМ со всеми вытекающими.

Внимание! Тряпка должна быть абсолютно чистой, чтобы не загрязнить ремень ГРМ!!!

Далее нашим торцевым ключиком на 10 мм откручиваем верхний болт

Если вдруг у Вас ключ немного толще и немного не влазит, чтобы одеть его на головку болта, тогда включите пятую передачу и слегка покачайте автомобиль вперед-назад. Это необходимо для того, чтобы провернулись шкивы распредвалов и напротив ключа попал паз, а не зуб шкива. Это поможет выиграть еще немного места и, возможно, Вам его хватит.

Если у Вас не миниатюрные пальцы, тогда болт откручиваем только на пару оборотов. А затем подцепляем его мягкой проволокой

Это позволит спокойно открутить болт до конца и вытащить его за проволоку. Это 100% гарантия, что он никуда не упадет.

При помощи этой же проволоки легко установить его для закручивания нового датчика, так как пальцы туда не влазят.

Откручиваем таким способом оба болта и вынимаем датчик распредвала

Отключаем его от разъема и выкидываем.

Примечание: Обратите внимание на состояние проводов. Они пересыхают и начинают трескаться, что приводит к замыканиям! Данную неприятность необходимо обязательно устранить!

Берем новый оригинальный датчик положения распредвала. Именно оригинальный! Не скупитесь на ДПРВ, ДАД и клапан вентиляции картера. Их дешевые аналоги не работают.

Оригинальный датчик стоит 1000 грн (40 usd или 2540 руб). Аналог в три раза дешевле, но он Вам, в лучшем случае, вынесет весь мозг. А в худшем — сожжет автомобиль.

Проверяем, чтобы пластина была ровной и не погнутой

Это влияет на зазор между датчиком и шкивом.

Подключаем датчик к разъему и устанавливаем на место.

Важно! Перед затяжкой болтов сдвиньте датчик максимально вправо! Чтобы он был как можно ближе к правому шкиву. На видео четко видно, какой большой люфт имеет датчик в своем посадочном месте

После этого запускаем двигатель и проверяем его работу. Если все хорошо, тогда все собираем в обратной последовательности.

Признаки неисправности датчика положения распредвала Шевроле Лачетти

Датчик положения распредвала довольно важная деталь двигателей Лачетти, именно он отправляет команды электронному блоку и отвечает за ровную и устойчивую работу двигателя. Датчик положения распределительного вала отвечает за угол опережения зажигания и обуславливает оптимальное время впрыска топлива в цилиндры.

Признаки неисправности датчика давления следующие:

• Высокий расход топлива;
• Перебои при запуске мотора;
• Заметное снижение мощности силового агрегата – двигатель не тянет;
• Загорается лампочка «Check Engine» на приборной панели. В этих случаях датчик положения распредвала следует заменить. Процедура эта не сложная и её по силам многим сделать самостоятельно.

Замена датчика распредвала Лачетти

Снимаем декоративную накладку двигателя

Далее от датчика отсоединяют электрический разъем.

Но я советую этого не делать. Потому что датчик мы будем вынимать через верх и провода нам в этом помогут. А также провода будут удерживать датчик, чтобы он не упал вниз, когда мы открутим болты его крепления.

Далее снимаем корпус воздушного фильтра. Для этого откручиваем отверткой хомут крепления гофры и отсоединяем гофру от корпуса воздушного фильтра.

Затем окручиваем два болта (один головкой на 10 мм, а второй 12 мм) крепления корпуса и снимаем корпус.

Следующим этапом нам необходимо демонтировать верхний кожух ГРМ. Он крепится тремя болтами.

Первый тут

Второй тут

Третий тут

Для этого хорошо подойдет торцевой ключик на 10 мм.

Далее отодвигаем шланг системы охлаждения в сторону двигателя, отстегиваем кожух и снимаем его.

Видим датчик распредвала и два болта его крепления.

Далее у нас два пути. Дело в том, что болты находятся в очень неудобном месте и нормально выкрутить их мешает кронштейн опоры.

Поэтому необходимо определиться, как действовать:

1. Вывешиваем двигатель и откручиваем кронштейн опоры. После этого довольно легко выкручиваем болты крепления датчика.
2. При помощи ловкости рук и подходящего инструмента выкручиваем болты крепления датчика. Будет сложно, но возможно.

Лично я всегда выбираю второй вариант.

Для этого первым и обязательным действием будет уплотнение всех пустот под датчиком ветошью, чтобы случайно упавшие болты или ключи не доставили нам хлопот. Так как для их доставания придется снимать и нижний кожух ГРМ со всеми вытекающими.

Внимание! Тряпка должна быть абсолютно чистой, чтобы не загрязнить ремень ГРМ!!!

Далее нашим торцевым ключиком на 10 мм откручиваем верхний болт

Если вдруг у Вас ключ немного толще и немного не влазит, чтобы одеть его на головку болта, тогда включите пятую передачу и слегка покачайте автомобиль вперед-назад. Это необходимо для того, чтобы провернулись шкивы распредвалов и напротив ключа попал паз, а не зуб шкива. Это поможет выиграть еще немного места и, возможно, Вам его хватит.

Если у Вас не миниатюрные пальцы, тогда болт откручиваем только на пару оборотов. А затем подцепляем его мягкой проволокой

Это позволит спокойно открутить болт до конца и вытащить его за проволоку. Это 100% гарантия, что он никуда не упадет.

При помощи этой же проволоки легко установить его для закручивания нового датчика, так как пальцы туда не влазят.

Откручиваем таким способом оба болта и вынимаем датчик распредвала

Отключаем его от разъема и выкидываем.

Примечание: Обратите внимание на состояние проводов. Они пересыхают и начинают трескаться, что приводит к замыканиям! Данную неприятность необходимо обязательно устранить!

Берем новый оригинальный датчик положения распредвала. Именно оригинальный! Не скупитесь на ДПРВ, ДАД и клапан вентиляции картера. Их дешевые аналоги не работают.

Оригинальный датчик стоит 1000 грн (40 usd или 2540 руб). Аналог в три раза дешевле, но он Вам, в лучшем случае, вынесет весь мозг. А в худшем — сожжет автомобиль.

Проверяем, чтобы пластина была ровной и не погнутой

Это влияет на зазор между датчиком и шкивом.

Подключаем датчик к разъему и устанавливаем на место.

Важно! Перед затяжкой болтов сдвиньте датчик максимально вправо! Чтобы он был как можно ближе к правому шкиву. На видео четко видно, какой большой люфт имеет датчик в своем посадочном месте

После этого запускаем двигатель и проверяем его работу. Если все хорошо, тогда все собираем в обратной последовательности.

Для чего нужен датчик положения распредвала и принцип его работы

Сигнал датчика ЭБУ использует для согласования процессов впрыска топлива в соответствии с порядком работы цилиндров. Принцип действия датчика основан на эффекте Холла. Датчик положения распредвала реагирует на прохождение выступа, выполненного на торце шкива распределительного вала для определения положения поршня первого цилиндра во время рабочего такта. В зависимости от углового положения вала датчик выдает на блок управления прямоугольные импульсы напряжения разного уровня.

На основании сигналов датчиков положения коленчатого и распределительного валов блок управления устанавливает угол опережения зажигания и цилиндр, в который следует подать топливо. При выходе из строя датчика фаз, ЭБУ переходит в режим аварийной работы.

Замена датчика распредвала Лачетти

Снимаем декоративную накладку двигателя

Далее от датчика отсоединяют электрический разъем.

Но я советую этого не делать. Потому что датчик мы будем вынимать через верх и провода нам в этом помогут. А также провода будут удерживать датчик, чтобы он не упал вниз, когда мы открутим болты его крепления.

Далее снимаем корпус воздушного фильтра. Для этого откручиваем отверткой хомут крепления гофры и отсоединяем гофру от корпуса воздушного фильтра.

Затем окручиваем два болта (один головкой на 10 мм, а второй 12 мм) крепления корпуса и снимаем корпус.

Следующим этапом нам необходимо демонтировать верхний кожух ГРМ. Он крепится тремя болтами.

Первый тут

Второй тут

Третий тут

Для этого хорошо подойдет торцевой ключик на 10 мм.

Далее отодвигаем шланг системы охлаждения в сторону двигателя, отстегиваем кожух и снимаем его.

Видим датчик распредвала и два болта его крепления.

Далее у нас два пути. Дело в том, что болты находятся в очень неудобном месте и нормально выкрутить их мешает кронштейн опоры.

Поэтому необходимо определиться, как действовать:

1. Вывешиваем двигатель и откручиваем кронштейн опоры. После этого довольно легко выкручиваем болты крепления датчика.
2. При помощи ловкости рук и подходящего инструмента выкручиваем болты крепления датчика. Будет сложно, но возможно.

Лично я всегда выбираю второй вариант.

Для этого первым и обязательным действием будет уплотнение всех пустот под датчиком ветошью, чтобы случайно упавшие болты или ключи не доставили нам хлопот. Так как для их доставания придется снимать и нижний кожух ГРМ со всеми вытекающими.

Внимание! Тряпка должна быть абсолютно чистой, чтобы не загрязнить ремень ГРМ!!!

Далее нашим торцевым ключиком на 10 мм откручиваем верхний болт

Если вдруг у Вас ключ немного толще и немного не влазит, чтобы одеть его на головку болта, тогда включите пятую передачу и слегка покачайте автомобиль вперед-назад. Это необходимо для того, чтобы провернулись шкивы распредвалов и напротив ключа попал паз, а не зуб шкива. Это поможет выиграть еще немного места и, возможно, Вам его хватит.

Если у Вас не миниатюрные пальцы, тогда болт откручиваем только на пару оборотов. А затем подцепляем его мягкой проволокой

Это позволит спокойно открутить болт до конца и вытащить его за проволоку. Это 100% гарантия, что он никуда не упадет.

При помощи этой же проволоки легко установить его для закручивания нового датчика, так как пальцы туда не влазят.

Откручиваем таким способом оба болта и вынимаем датчик распредвала

Отключаем его от разъема и выкидываем.

Примечание: Обратите внимание на состояние проводов. Они пересыхают и начинают трескаться, что приводит к замыканиям! Данную неприятность необходимо обязательно устранить!

Берем новый оригинальный датчик положения распредвала. Именно оригинальный! Не скупитесь на ДПРВ, ДАД и клапан вентиляции картера. Их дешевые аналоги не работают.

Оригинальный датчик стоит 1000 грн (40 usd или 2540 руб). Аналог в три раза дешевле, но он Вам, в лучшем случае, вынесет весь мозг. А в худшем — сожжет автомобиль.

Проверяем, чтобы пластина была ровной и не погнутой

Это влияет на зазор между датчиком и шкивом.

Подключаем датчик к разъему и устанавливаем на место.

Важно! Перед затяжкой болтов сдвиньте датчик максимально вправо! Чтобы он был как можно ближе к правому шкиву. На видео четко видно, какой большой люфт имеет датчик в своем посадочном месте

После этого запускаем двигатель и проверяем его работу. Если все хорошо, тогда все собираем в обратной последовательности.

Chevrolet Lacetti SW черешня › Бортжурнал › замена датчика распредвала лачетти 1.6

Симптомы:1. Загорается джеки чан чек, иногда сам потухает, потом снова загорается. После диагностики получаем следующее: датчик положения распределительного вала низкий уровень.

2. Машина иногда не заводится с первого раза.3. У кого то еще возрастает расход и снижается мощность двигателя, но у меня этого не было.

Бежим, торопимся в магазин за новым датчиком. Обязательно нужен оригинал General Motors 96253544. Я взял в экзисте за 1232 р.

Не буду писать, как многие, что на замену ушло 10 минут с перекурами, ушло не менее часа, так как делал все в первый раз.И да, потребуется слегка изощренные инструменты, потому как обычной трещоткой с головками туда не подлезть. Предвидя это взял у друзей наборы инструментов попользоваться.

1. Снимаем декоративную крышку двигателя

2. Снимаем корпус воздушного фильтра

3. Откручиваем верхнюю переднюю крышку ремня привода ГРМ. Держится на 3 болтах.

4. Видим между шкивами 2 головки болтов, они крепят наш датчик.

5. Отсоединяем от датчика положения распредвала колодку жгута проводов (там скоба металлическая, ее надо нажать и датчик снимется).

6. Теперь приступаем к отвинчиванию болтов крепления датчика распредвала. Я пользовался маленькой трещоткой, головкой на 10 обязательно тонкостенной, гибким пружинным валом и поворотным валом.

Во избежание падения болтов, запихнул туда тряпочку.

7. Снимаем старый датчик, ставим новый

8. Собираем все в обратной последовательности.9. Заводим, радуемся))

Цена вопроса: 1 232 ₽ Пробег: 103 500 км

Для чего нужен датчик положения распредвала и принцип его работы

Сигнал датчика ЭБУ использует для согласования процессов впрыска топлива в соответствии с порядком работы цилиндров.
Принцип действия датчика основан на эффекте Холла.
Датчик положения распредвала реагирует на прохождение выступа, выполненного на торце шкива распределительного вала для определения положения поршня первого цилиндра во время рабочего такта. В зависимости от углового положения вала датчик выдает на блок управления прямоугольные импульсы напряжения разного уровня.

Принцип работы датчика положения распределительного вала

На основании сигналов датчиков положения коленчатого и распределительного валов блок управления устанавливает угол опережения зажигания и цилиндр, в который следует подать топливо. При выходе из строя датчика фаз, ЭБУ переходит в режим аварийной работы.

Датчик абсолютного давления Шевроле Лачетти

ДАД установлен на патрубке забора воздуха. На основании переданных параметров ЭБУ анализирует и корректирует разрежение, снижает (увеличивает) нагрузку на силовой агрегат. Также стабилизируется пропорция топливовоздушной смеси в соответствии с нагрузкой мотора. Для увеличения мощности длительность работы топливной форсунки увеличивается за счет изменения угла дроссельной заслонки. Для снижения мощности угол изменяется, длительность работы распылителя сокращается. Неисправность работы агрегата сигнализируется индикатором на центральной консоли приборов Chevrolet Lacetti.

Замена распредвала Шевроле Лачетти

Снятие распредвала Шевроле Лачетти

Не смотря на то, что данная операция очень ответственная, на Лачетти, сделать её сравнительно несложно. Для этого нужно проделать следующие операции:

• Снять пластиковую декоративную плиту двигателя;
• Отвинтить болты клапанных крышек и снять крышки;
• Сделать пометки мелом на шкивах зубчатого ремня, для его установки во время сборки;
• Снять ремень. Если есть необходимость, то лучше его поменять на новый;
• Открутить крышки подшипников;
• Перед снятием вала было бы полезно сделать фото его положения, что бы новый установить так же;
• Снять крыльчатки с распределительного вала;
• Снимаем вал;
• Со снятого вала снимаем сальник распредвала. При замене распредвала сальник то же лучше установить новый.

Электронный блок управления двигателем

Блок устанавливается в моторном отсеке, крепится специальными кронштейнами. Питание от переменного тока. Основная функция ЭБУ – диагностическая, контроль над работой силового агрегата, идентификация неисправностей, уведомление на центральной приборной панели. Во избежание негативных последствий ЭБУ переводит неисправные агрегаты в аварийный режим работы.

При запуске двигателя Chevrolet Lacetti на центральной консоли загорается ряд индикаторов, после двух секунд работы они гаснут, что указывает на исправность всех систем автомобиля. Если какой-то из индикаторов не погас, очевидно, что механизм неисправен, требуется профилактика, диагностика. После перехода в аварийный режим работы снижается мощность двигателя, повышается потребление горючего, педаль акселератора становится малоинформативной с периодическими провалами при нажатии. Вывод из аварийного режима возможен при помощи программного обеспечения или автоматически после третьей безаварийной поездки.

Все системные ошибки, даже те, которые уже устранены, записываются в памяти блока управления. По необходимости они считываются диагностическим сканером, подключенным к колодке под рулевым колесом, справа от рычага открытия капота.

Для чего нужен датчик положения распредвала и принцип его работы

Сигнал датчика ЭБУ использует для согласования процессов впрыска топлива в соответствии с порядком работы цилиндров.
Принцип действия датчика основан на эффекте Холла.
Датчик положения распредвала реагирует на прохождение выступа, выполненного на торце шкива распределительного вала для определения положения поршня первого цилиндра во время рабочего такта. В зависимости от углового положения вала датчик выдает на блок управления прямоугольные импульсы напряжения разного уровня.

Принцип работы датчика положения распределительного вала

На основании сигналов датчиков положения коленчатого и распределительного валов блок управления устанавливает угол опережения зажигания и цилиндр, в который следует подать топливо. При выходе из строя датчика фаз, ЭБУ переходит в режим аварийной работы.

Установка нового распредвала Шевроле Лачетти

Понятно, что операции нужно делать в обратном порядке, но есть некоторые нюансы, на которые стоит обратить внимание:

• Перед установкой нужно тщательно протереть постели чистой тряпкой, после чего их обильно смазать чистым моторным маслом.
• Одеваем сальник на распредвал. При этом посадочные места сальника нужно смазать тонким слоем герметики;
• Затягиваем головки распределительного вала динамометрическим ключом с силой до 16 Н•м
• Устанавливаем шестерню распредвала Лачетти. При этом винты крыльчаток распредвала затягиваем с силой 67,5 Н•м;
• Выставляем распредвалы по ранее сделанным мелом меткам;
• Надеваем зубчатый ремень;
• Кладём прокладки и затягиваем крышки клапанных коробок;
• Проводим пробный пуск двигателя;
• Если всё в порядке устанавливаем декоративную пластиковую плиту двигателя.

Варианты устранения проблемы

Большинство владельцев автомобиля стремиться справиться с течью масла. Можно выделить основные способы улучшения ситуации.

Замена прокладку на новую

Покупается новая прокладка клапанной крышки высокого качества. Кто-то предпочитает изделие под брендом Victor Reinz, кому-то нравится прокладка фирмы Elring. Эти изделия выгодно отличаются от других, они имеют Т-образное поперечное сечение, увеличенную толщину рабочей части, и лучше «сидят» в пазах крышки.

В помощь прокладке добавляют термостойкий герметик. Одновременно устанавливаются уплотнительные кольца вокруг втулок болтов крепления крышки.

Установка крышки клапанов нового исполнения.

Существует крышка клапанной коробки нового образца. В ней втулки болтов уже не выступают наружу. Артикул крышки GM 251 922 08. В комплект поставки входит прокладка, уплотнительные кольца под болты и клапан PCV.

В паре с качественной «родной» прокладкой такая крышка может защитить двигатель от течи масла.

Затяжку болтов крышки следует вести «крест на крест», от центра к периферии, желательно в два или, лучше, в три приема. Последнюю затяжку надо делать динамометрическим ключом, момент затяжки не более 10 Н*м.

Затем дать застыть герметику, это от получаса до двух часов, завести двигатель, прогреть его минут 15 – 20. После чего проверить моменты затяжки каждого болта крепления крышки. При необходимости подтянуть болты.

Установка алюминиевой крышки клапанов

В автомагазинах можно встретить алюминиевые крышки клапанов. Например, такие:

Изготавливаются они в Китае. Отрицательных отзывов о них практически нет. Крышки комплектуется «родной» прокладкой. Кто-то из владельцев Лачетти покупал их в России, другие приобретали крышки с помощью службы «Али Экспресс». Цена вопроса от 5 до 8 тысяч рублей. Те, кто поставил такие изделия сообщают на тематических сайтах, что проблемы с течью масла кардинально решены.

Какой из способов выбрать – решать самому владельцу Лачетти.

Маленькая хитрость

Не у каждого автомобилиста есть динамометрический ключ. А протяжку болтов крышки надо делать с его помощью, иначе можно получить неравномерный прижим прокладки по плоскости, что рано или поздно вызовет течь масла.

Есть достаточно простой выход из положения. В домашнем хозяйстве легко найти пружинный или даже электронный безмен. Вороток для торцевой головки несложно удлинить до требуемой величины, например, 0,5 метра. Нет головки и воротка, можно прикрутить удлинитель к накидному или даже рожковому ключу.

Момент затяжки болтов клапанной крышки 10 Н*м или приблизительно 1кгс*м. При плече 0,5 метра усилие, с которым надо тянуть удлинитель ключа составит 2 кгс. Вполне реально и не тяжело! Конечно точность такой самоделки будет меньше, чем у настоящего динамометрического ключа, но это гораздо лучше, чем затягивать болты «на глазок».

Рекомендуем: Как сделать споттер для рихтовки своими руками?

Датчик скорости

ДС – устанавливается на верхней части корпуса коробки передач Шевроле Лачетти (седан, хэтчбек 1.6). Независимо от типа: МКПП или АКПП, он информирует ЭБУ о скорости машины в текущий момент. Принцип работы основан на эффекте Холла. Шестерня привода приводит в зацепление дифференциал. ДС передает ЭБУ импульсы напряжения определенной частоты. Электронный блок управления интерпретирует данные, выводит на монитор показатель скорости автомобиля.

Датчик уровня топлива

Внутри бака расположена механическая часть, а под приборной панелью электрическая. Интерпретируя импульсы, на центральную консоль выводится показатель уровня топлива. Индикатор не загорелся при запуске двигателя – вероятнее всего он вышел из строя, подлежит замене.

Для чего нужен датчик положения распредвала и принцип его работы

Сигнал датчика ЭБУ использует для согласования процессов впрыска топлива в соответствии с порядком работы цилиндров.
Принцип действия датчика основан на эффекте Холла.
Датчик положения распредвала реагирует на прохождение выступа, выполненного на торце шкива распределительного вала для определения положения поршня первого цилиндра во время рабочего такта. В зависимости от углового положения вала датчик выдает на блок управления прямоугольные импульсы напряжения разного уровня.

Принцип работы датчика положения распределительного вала

На основании сигналов датчиков положения коленчатого и распределительного валов блок управления устанавливает угол опережения зажигания и цилиндр, в который следует подать топливо. При выходе из строя датчика фаз, ЭБУ переходит в режим аварийной работы.

Датчик температуры охлаждающей жидкости

ДТОЖ расположен под впускным патрубком, между первым и вторым цилиндром. Основная задача – передача температурных показателей в режиме онлайн ЭБУ. Соблюдение градуса необходимо для качественного воспламенения топливовоздушной смеси в момент зажигания при старте силового агрегата.

ДТОЖ – это терморезистор с отрицательным коэффициентом температуры. Сопротивление снижается при повышении градуса. При неисправности на центральной консоли приборов сигнализирует индикатор.

Датчик температуры поступающего в цилиндры воздуха

ДТПЦ – установлен в торцевой части впускного трубопровода. Воздуховод размещен над крышкой клапанов. Назначение механизма аналогично предыдущему ДТОЖ. Неисправность (нестабильная работа) сигнализируется на приборной панели.

Часто в процессе движения пропадает холостой ход, автомобиль глохнет, нестабильно работает под нагрузкой. Одна из распространенных причин – неисправность ДМРВ датчика массового расхода воздуха. От неровной дороги, вибраций колодка с проводами отходит от контактной платы, что и является причиной.

Для чего нужен датчик положения распредвала и принцип его работы

Сигнал датчика ЭБУ использует для согласования процессов впрыска топлива в соответствии с порядком работы цилиндров.
Принцип действия датчика основан на эффекте Холла.
Датчик положения распредвала реагирует на прохождение выступа, выполненного на торце шкива распределительного вала для определения положения поршня первого цилиндра во время рабочего такта. В зависимости от углового положения вала датчик выдает на блок управления прямоугольные импульсы напряжения разного уровня.

Принцип работы датчика положения распределительного вала

На основании сигналов датчиков положения коленчатого и распределительного валов блок управления устанавливает угол опережения зажигания и цилиндр, в который следует подать топливо. При выходе из строя датчика фаз, ЭБУ переходит в режим аварийной работы.
