Уход и обслуживание датчика фаз в автомобиле лада приора
Содержание:
- Где находится датчик детонации и уровня топлива на Lada Priora: признаки неисправности и замена
- Демонтаж датчика в три шага
- Датчик фаз на ВАЗ на Лада Калина
- Как заменить датчик уровня топлива на Приоре
- Датчик детонации ВАЗ 2110: признаки неисправности и диагностика
- Замена ДПДЗ на Приоре
- Способы проверки датчика распредвала
- Датчик детонации на Приоре – проверяем и меняем самостоятельно
- Признаки неисправности датчика детонации
Где находится датчик детонации и уровня топлива на Lada Priora: признаки неисправности и замена
Двигателем Лада Приора управляет электронная система управления двигателем (ЭСУД), в которую входит контроллер и большое количество считывающих и контролирующих устройств. В статье рассматривается датчик топлива и датчик детонации Приора, их назначение, расположение, диагностика и замена.
Назначение и расположение датчика детонации
При взрывном самовоспламенении в камере сгорания ТВС появляется детонация двигателя. Чтобы контролировать возникновения вибраций мотора, предназначен датчик детонации (ДД) (автор видео – StarsAutoCom).
ДД представляет собой пластиковый корпус, внутри которого расположен чувствительный пьезокерамический дисковый элемент, вырабатывающий электрический импульс при механическом воздействии от возникающих вибраций, и передающий информацию контролеру ЭБУ. Находится детонационный прибор на передней стороне блока цилиндров под впускным модулем.
Типичные неисправности
Если неисправен ДД Лада Приора, компьютер выдаст код ошибки – 0327. Эта ошибка является основной причиной, по которой меняется прибор.
- обрыв проводов;
- поломка разъема с проводами;
- выход из строя самого устройства.
Причины, по которым детонирует силовой агрегат, могут быть разные. Поэтому, чтобы убедиться, что причиной детонации является ДД, его нужно снять и проверить.
Как проверить и поменять?
Для обеспечения доступа к датчику детонации, машину следует установить на подъемник.
Чтобы снять устройство, нужно выполнить следующие действия:
- Отключить питание авто, отсоединив минусовую клемму от АКБ.
- Далее нужно демонтировать защиту двигателя.
- Найдя ДД, нужно нажать на металлический фиксатор, благодаря которому держится разъем с проводами от контролера, и отсоединить разъем.
- С помощью ключа на «13» необходимо ослабить болт крепления устройства и можно снимать ДД.
Фотогалерея «Замена регулятора детонации на Лада Приора»
Проверяется датчик детонации с помощью мультиметра, установив его в режим измерения напряжения. Точную диагностику можно провести только на специальном стенде.
Если прибор неисправен, ремонту он не подлежит, его меняют. Установка нового прибора выполняется в обратной последовательности демонтажу.
Назначение и расположение ДУТ
ДУТ расположен в топливном модуле, к которому относятся также бензонасос и топливный фильтр.
Главное его назначение контролировать уровень топлива в бензобаке.
В конструкцию устройства входит:
- поплавок;
- диэлектрическая пластина с расположенным реостатом;
- штанга, на которой находится контактный бегунок.
Типичные неисправности
Если на панель приборов выдается неправильная информация о количестве оставшегося топлива, то причиной может стать:
- механическое повреждение корпуса бензобака;
- поломка поплавка;
- неисправности электрического характера;
- нарушение в цепи питания;
- неисправность ДУТ.
Для определения причины нужно провести диагностику.
Как проверить и поменять?
Чтобы поменять ДУТ на Приоре, нужно достать топливный модуль.
Для этого необходимо выполнить следующие действия:
- Сначала демонтируем заднее сиденье.
- Затем выкрутив два самореза, снимаем крышку лючка.
- В верхней части модуля отключаем разъем с проводами.
- Далее, нажав на фиксаторы, отсоединяются трубки, по которым подается бензин, и наконечники тройника.
- Затем выкручиваем гайки крепления, снимаем провод, который идет на массу, и пружинные шайбы.
- На следующем этапе вынимается прижимная пластина и модуль.
- После демонтажа модуля от ДУТ отсоединяется разъем проводов.
- После установки нового устройства сборка осуществляется в обратной последовательности.
Устанавливая новый датчик, следует обратить внимание, чтобы правильно был установлен резиновый уплотнитель и пластмассовая кольцевая проставка
Демонтаж датчика в три шага
Чтобы снять датчик фаз, сначала выключают зажигание. Разъём датчика легко отсоединяется – его удерживает пластиковый язычок.
Местоположение и крепёж датчика
Когда разъём отключён, торцовым ключом «на 10» откручивают два болта, удерживающих датчик на месте (см. фото). Затем корпус датчика вынимают из-под кожуха, прижимая его к ГБЦ.
Здесь у нас показано, как снимается датчик на двигателе 21120 (16v 1,5). Для мотора ВАЗ-21124 все шаги будут такими же. Если смотреть на разъём автомобиля, можно видеть три клеммы. Их назначение поясняет чертёж.
Это – корпус датчика, а не клеммник автомобиля
Появляется желание померить напряжение между двумя выводами справа. Если не включать зажигание, воль.
Датчик фаз на ВАЗ на Лада Калина
Автомобили семейства ВАЗ оснащают бензиновыми четырехцилиндровыми инжекторными двигателями мощностью от 80 до 120 лошадиных сил. Двигатели различаются объемом и мощностью, типом головки блока цилиндров (8-ми и 16-клапанные) и электронными блоками управления (ЭБУ).
Для чего необходим датчик фазы
Первые инжекторные моторы не были оборудованы датчиком фаз. ЭБУ получал все необходимые сигналы с датчика положения коленчатого вала (ДПКВ). Когда коленчатый вал оказывался в положении впрыска топлива в один из цилиндров, ЭБУ получал сигнал и открывал форсунки. Топливо впрыскивалось в общий впускной коллектор, где смешиваясь с воздухом, превращалось в топливовоздушную смесь. После чего клапана соответствующего цилиндра открывались и он втягивал в себя готовую смесь. Машины с такой системой питания оказались экономичней и мощней, чем карбюраторные, за счет более точного дозирования топливовоздушной смеси. Введение стандарта Евро-0 потребовало от автопроизводителей кардинально изменить систему подготовки и подачи топливовоздушной смеси. Это удалось сделать с помощью разделенного впрыска топлива.
Для того чтобы перейти на такой впрыск, необходимо было не только отслеживать показания ДПКВ, но и определять начало работы первого цилиндра. Ведь за четыре такта работы двигателя коленчатый вал совершает два оборота, поэтому определить, какой из цилиндров сейчас работает, без дополнительных датчиков невозможно. Поэтому на распределительный вал, отвечающий за фазы газораспределения и порядок работы цилиндров, установили датчик, который подавал сигнал о начале работы первого цилиндра.
Где установлен датчик фаз
На 8-клапанных моторах датчик фазы расположен сверху двигателя, на торце головки блока цилиндров (ГБЦ) со стороны маслоналивного отверстия. На 16-клапанных двигателях датчик установлен в верхней части ГБЦ, с обратной стороны ремня газораспределительного механизма (ГРМ).
Диагностика датчика фаз
Если автомобиль неожиданно потерял мощность и приемистость, возрос расход топлива или загорелся сигнал неисправности мотора (Check), необходимо провести комплексную проверку двигателя. Методика такой проверки описана в статье (Диагностика инжектора).
Для диагностики датчика фаз сделайте следующее:
Снимите разъем с датчика и осмотрите контакты. Это удобно сделать с помощью стоматологического зеркала и фонарика. Если они окислены, очистите их, вставьте разъем в датчик и заведите двигатель, возможно, это устранит проблему.
Замена датчика фазы Калины + Видео
На 8-клапанных моторах замена датчика не вызывает трудностей. Для этого понадобится небольшой ключ-трещотка с головкой на 10. Снимите клемму аккумулятора (если этого не сделать, сигнал неисправности двигателя не погаснет), затем вытащите разъем и выкрутите 2 болта крепления. Извлеките датчик, вставьте новый, вкрутите болты и подключите разъем. Через 10 минут подключите аккумулятор.
На 16-клапанном моторе замена датчика сопряжена с рядом трудностей. Датчик расположен в очень неудобном месте, поэтому выкрутить болты крепления можно или рожковым ключом на «10» или маленькой трещеткой с короткими удлинителем и соответствующей насадкой. Выкручивая болты, необходимо внимательно следить за тем, чтобы шайба или датчик не упали в генератор. Установку датчика проводите в обратном порядке.
Выбор датчика фаз для Калины
Датчик фазы для 8-клапанного мотора отличается от предназначенного для 16-клапанного двигателя. Некоторые автоэлектрики устанавливают на 16-клапанник датчики для 8-клапанника и мотор работает. Разница между этими датчиками в размере и форме разъема.
Также встречаются датчики фаз для 8-клапанного мотора, у которых отсутствует прорезь под сигнальный диск. Такие датчики невозможно установить на 16-клапанный двигатель, потому что они работают не с сигнальным диском, а штырьком, установленным на торце распределительного вала.
Чтобы избежать ненужной подгонки, приобретайте тот датчик, который соответствует типу мотора. Несмотря на то, что производители присваивают датчикам различную маркировку, номер, прописанный в каталоге оригинальных запчастей ВАЗ Калина неизменен. 8-клапанному мотору соответствует каталожный номер 21110370604000, а 16-клапанному 21120370604000. Эти же датчики применяются на автомобилях ВАЗ моделей 2108 – 2115, Ларгус, Гранта, Приора, 4х4. Если вам предложат датчик фазы для Приоры или 2110, убедитесь, что он подходит по типу двигателя (8 или 16 клапанов) и смело устанавливайте на автомобиль.
vipwash.ru
Как заменить датчик уровня топлива на Приоре
Многие владельцы автомобилей ВАЗ сталкивались с проблемой недостоверного отражения информации о количестве оставшегося топлива. И, к сожалению, вариантов неисправности может быть несколько. Неисправна проводка, отказал датчик уровня топлива или механические повреждения самого бензобака – это самые распространенные проблемы при данном дефекте. Если в процессе диагностики выяснилось, что проблема в датчике то необходимо его заменить.
В плане того как в автомобиле располагается датчик уровня топлива, Приора унаследовала от предшественников аналогичное место его расположения. Замена состоит из следующих пунктов:
1. Демонтаж топливного модуля
2. Снятие и установка нового датчика
3. Установка топливного модуля
В автомобиле Приора, датчик уровня топлива находится в топливном модуле, который также включается в себя бензонасос и топливный фильтр.
Для демонтажа необходимо снять заднее сиденье. Под ним находится небольшой лючок. Откручиваем два самореза, удерживающие крышку люка. Под ним находится непосредственно топливный модуль. Отсоединяем колодку от разъема, который находится на верхней части модуля.
Затем отсоединяем наконечники тройника и трубки подачи бензина. Для этого нажимаем на пружинные фиксаторы и отсоединяем. Топливный модуль закреплен прижимной пластиной и прикручен на 8 гаек. Откручиваем их, и после этого снимаем пружинные шайбы и провод, идущий на массу.
Затем снимаем прижимную пластину и непосредственно топливный модуль. В этом моменте нужно действовать очень аккуратно, так как велика вероятность повредить поплавок датчика.
После демонтажа, настает очередь снятия неисправного датчика. Если в автомобиле Приора не работает датчик уровня топлива, то скорей всего все дело в том, что контакты на реостате пришли в негодность. И это решается только лишь заменой всего датчика. На корпусе топливного модуля он удерживается только лишь двумя фиксаторами.
Прежде чем их отжимать и сдвигать в сторону крышки, нужно отсоединить провод от регулятора давления топлива. Затем нужно аккуратно отсоединить колодку от крышки модуля. Здесь нужно быть очень осторожным, так как сама колодка достаточно хрупкая. Удобнее будет поддеть ее отверткой. Снимать датчик следует вместе с сопутствующими проводами. Новый датчик устанавливаем в обратном порядке.
Перед установкой модуля на место, проверяем правильность положения резинового уплотнителя и пластмассовой кольцевой проставки
Обратите внимание, что проставка имеет разрез. Ее нужно уложить так, что бы разрез совпал на выступе крышки топливного модуля
Затем устанавливаем остальные детали в обратном порядке.
Имейте ввиду, что если не работает датчик уровня топлива, Приора имеет очень явный дефект: стрелка уровня топлива не двигается, сколько бы топлива не было налито в бак. Поэтому, если после замены на новый датчик проблема не исчезла, то, скорей всего проблема не в нем. В этом случае необходимо проверить целостность проводов, а так же состояние контактов.
Так как процесс замены датчика уровня топлива достаточно трудоемкий, есть смысл провести ревизию других составляющих частей топливного модуля. Это следует сделать как для удобства, так и для собственного успокоения. При необходимости замените непригодные детали. Эта дополнительная работа сэкономит ваше время в дальнейшем.
Датчик детонации ВАЗ 2110: признаки неисправности и диагностика
В статье вы узнаете о том, как работает датчик детонации ВАЗ 2110, признаки неисправности его рассмотрите внимательно. Автомобиль сейчас не просто средство передвижения или роскошь, в первую очередь он является набором современных технических решений. Причем это можно наблюдать как в элементах строения кузова, так и в системах торможения, охлаждения, а самое главное – электрооборудования.
Именно эта система считается самой сложной и требовательной, без нее не будет нормально функционировать вся машина в целом. Даже за правильную работу двигателя отвечает множество датчиков и исполнительных механизмов, которые управляются электронным блоком. Вот про это и хотелось бы поговорить более подробно.
Общие сведения о датчике детонации
Его назначение в автомобиле заключается в снятии характеристик в различных режимах работы ДВС и последующей передаче данных на электронный блок управления.
Благодаря датчику имеется возможность выявить детонацию, а также провести замер ее реального уровня. В зависимости от того, как подается топливо в камеры сгорания, может появиться стук.
Обычно это происходит при нарушении пропорции бензина и воздуха.
Во всех автомобилях ВАЗ 2110 и более новых Приорах, Грантах и Калинах с инжекторной системой впрыска датчик детонации расположен крайне удачно – между третьим и вторым цилиндрами. Если выразиться точнее, то он находится в самом центре блока ДВС.
Следовательно, если имеется стук в первом и четвертом цилиндрах, его уровень будет считываться датчиком и сигнал подастся на ЭБУ. При этом значение будет одинаковым (при одинаковом уровне стуков, разумеется).
Во многом благодаря именно своему расположению на блоке ДВС датчик детонации способен уловить даже самые незначительные стуки.
Современные автомобили оснащаются датчиками двух конструкций:
- Широкополосные.
- Резонансные.
В обоих типах используются пьезоэлементы в качестве чувствительного элемента. Особенность такого материала заключается в том, что под действием удара или малейшей вибрации на электроде вырабатывается некоторый потенциал.
При этом от силы детонации (удара или вибрации, которые воздействуют на блок ДВС) зависит значение энергии, которое вырабатывается пьезоэлементом. Именно так работает датчик детонации, признаки неисправности можно понять из определения и всего сказанного выше.
В «обязанности» этого несложного устройства входит корректировка УОЗ. Конечно, сигнал, вырабатываемый этим устройством, является одним из основных при управлении двигателем.
К нему добавляются данные, полученные с остальных датчиков – положения заслонки дросселя, оборотов коленвала, и т. д.
Поломка датчика детонации
Причин появления стуков может быть великое множество – это и неверно сформированная топливовоздушная смесь, и иной УОЗ, и перегрев двигателя.
И всего этого будет достаточно, чтобы двигатель начал неправильно работать. Очень часто нарушается работа, но сам датчик детонации ВАЗ 2110 функционирует вроде бы.
Неточный сигнал является причиной того, что двигатель подтраивает, появляется стук.
Нередко просто окисляются контакты, значение напряжения на выходе устройства изменяется, ЭБУ производит корректировку не для конкретного режима работы двигателя.
Для диагностики датчика детонации ВАЗ 2110 необходимо снять его, после чего подключить к вольтметру: «-» к корпусу, «+» к единственному проводу.
Желательно, чтобы предел на вольтметре был не более 0,5 Вольт, так как генерация очень слабого по амплитуде сигнала происходит.
Концом отвертки нанесите несколько ударов, различных по силе. Стрелка вольтметра должна отклониться на разное расстояние от нулевого значения. Если не происходит никакого отклонения, то можно говорить о поломке датчика детонации.
Но вполне вероятно, что на выходе устройства сигнал будет присутствовать, однако, работа ДВС окажется нестабильной. В этом случае потребуется полностью диагностировать проводку на предмет разрушения. При наличии неисправности в цепи датчика (или его самого) обязательно загорится контрольная лампа на приборной панели ВАЗ 2110.
И нужно внимательно осмотреть всю цепь, проверить ее на наличие обрыва и короткого замыкания.
Замена ДПДЗ на Приоре
Датчик положения дроссельной заслонки в Приоре с 16-клапанным двигателем не является сверхнадежным узлом, поэтому каждый владелец данного авто наверняка сталкивался с необходимостью замены этой автозапчасти. Некоторые автовладельцы даже имеют в запасе новый исправный ДПДЗ.
Рассмотрим, каким образом происходит замена этого элемента. Данная процедура осуществляется в три основных шага: демонтаж старого устройства, установка нового ДПДЗ, сброс ошибки о неисправности, оставшейся в памяти ЭБУ от предыдущего датчика. Более детально весь процесс происходит так:
- Проверить, чтобы было выключено зажигание.
- Отсоединить разъем.
- Открутить отверткой винты крепления.
- Монтаж нового устройства путем поворачивания исправного ДПДЗ до момента совпадения отверстий.
- Закрутить винты.
- Одеть фишку.
Сброс ошибки осуществляется путем снятия клемм с аккумулятора на длительный период (на всю ночь). Этого времени должно быть достаточно для полного обнуления памяти.
Следует отметить, что для Лада Приоры не требуется регулировка ДПДЗ, в то время как на многих зарубежных марках такая процедура является обязательной. Если возникла необходимость заменить данный датчик, то не следует покупать самый дешевый, который стоит в районе 300 рублей.
Лучшим решением будет взять средний (500–1000 рублей) или дорогой вариант (1000 и выше), если есть такая возможность. Таким образом, вероятность, что вас больше не побеспокоит ДПДЗ, заметно возрастет.
Способы проверки датчика распредвала
Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.
В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.
Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.
Проверка датчика распредвала мультиметром
Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).
Схема подключения для проверки датчика фаз 21110-3706040
Схема подключения для проверки датчика фаз 21120-3706040
Алгоритм выполнения проверки датчика мультиметром следующий:
- Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
- Отсоединить «фишку» от датчика, отщелкнув фиксатор.
- Демонтировать датчик из его посадочного места.
- На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
- Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
- Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
- Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
- Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
- Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
- Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.
Проверка ДПРВ с помощью осциллографа
Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.
При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.
Датчик детонации на Приоре – проверяем и меняем самостоятельно
Датчик детонации на Приоре – все подробности работы и замены
Назначение и место расположения датчика детонации
Датчик детонации (ДД) – это прибор, который устанавливают на внешней стороне стенки блока цилиндров для контроля появления аномальных вибраций, вызванных детонацией в двигателе. то есть взрывным самовоспламенением в камере сгорания рабочей смеси. ДД вырабатывает сигнал переменного тока, амплитуда и частота напряжения которого находятся в зависимости от параметров вибрации блока цилиндров.
Каждому уровню интенсивности и частоты колебаний стенок двигателя соответствует свой сигнал. Контроллер управления работой двигателя постоянно анализирует получаемые от ДД данные. При появлении детонации в цилиндрах амплитуда вибраций соответствующей частоты возрастает, и ДД генерирует сигнал, обработав который контроллер производит корректировку угла опережения зажигания, делая его более поздним, что приводит к подавлению детонирования рабочей смеси.

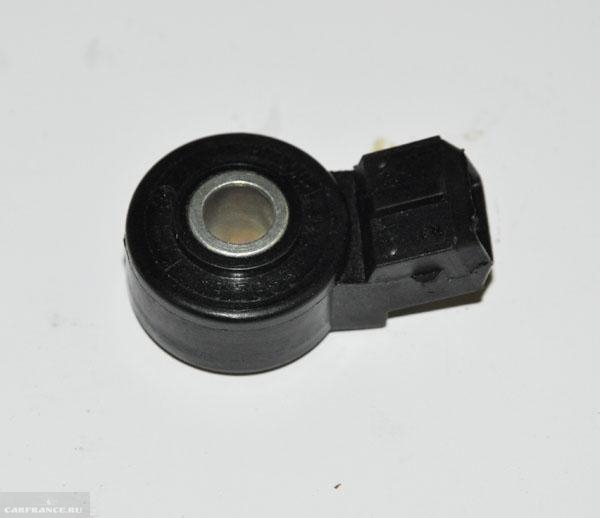

ДД Приоры состоит из шайбообразного пластикового корпуса, у которого по центру предусмотрено отверстие под болт с головкой на 13, а сбоку имеется двухконтактный разъем для подключения проводов от контроллера. Внутри корпуса размещена главная деталь ДД – чувствительный пьезокерамический дисковый элемент, который, собственно, и вырабатывает напряжение (сигнал) при воздействии на него вибрации.
ДД Приоры установлен на блоке цилиндров, а именно: на его передней стенке под впускным модулем, рядом и немного выше гнезда щупа для контроля уровня масла в моторе. Сверху со стороны капота его не видно. Увидеть его можно только снизу, например, из ямы, когда снята нижняя защита двигателя.
Когда на Приоре меняют ДД?
ДД снимают для проверки или замены в случае появления признаков его неисправности или диагностирования, выполненного на стенде проверки работы двигателя. Ремонту датчик не подлежит, и при поломке его надо менять. Когда ДД или электрическая цепь от него до контроллера выходят из строя, последний (блок управления) сигнализирует об этом водителю, включая на панели приборов контрольную лампу.
Одновременно контроллер переходит на другой режим управления работой двигателя, называемый резервным, при котором у опережения зажигания постоянно поздний угол. Для этого режима характерны повышенный расход топлива и меньшая мощность двигателя.
Код ошибки, свидетельствующей о поломке ДД Приоры – 0327.
Появление этой ошибки является основной причиной, по которой датчик меняют. Однако в ряде случаев ДД может быть неисправен только частично, то есть будет работать, но неправильно. При этом контрольная лампа не зажжется, не будет выдаваться ошибка, но двигатель станет детонировать на определенных режимах. Однако причин для такой работы мотора может быть много, и при подозрении на неисправность ДД его снимают для проверки.
Как снять и проверить датчик?
Доступ сверху к ДД Приоры затруднен из-за впускного модуля, расположенного над ним. Проще всего к датчику подобраться снизу, сняв перед этим защиту двигателя либо хотя бы открутив и откинув ее переднюю часть. Работая сверху, придется все делать наощупь. В любом случае перед началом работ необходимо от АКБ отсоединить провод массы, закрепленный на «минусовой» клемме.
Чтобы снять защиту картера, надо:
- открутить 5 гаек с головкой на 10;
- открутить 2 гайки на 19, установленные на задней части щитка;
- снять защиту.
- нажав на металлический фиксатор разъема ДД, отсоединяем колодку проводов, идущих к контроллеру;
- ключом на 13 ослабляем затяжку болта, фиксирующего датчик;
- выкручиваем болт и извлекаем из резьбового отверстия, снимая при этом датчик.
- К выводам ДД подсоединяем мультиметр. Устанавливаем на приборе режим вольтметра, выбирая предел измерений до 200 мВ.
- Берем металлический предмет – плоскогубцы или болт – и слегка постукиваем им по ДД.
При постукивании по исправному датчику вольтметр покажет скачки напряжения. Вышедший из строя ДД реагировать никак не будет. Более точную диагностику снятого датчика можно произвести только с помощью специального стенда.
Установку нового ДД производят в последовательности, обратной демонтажу. Специалисты рекомендуют ставить вместо «родного» аналогичный Bosch. Перед походом в магазин за новым ДД следует записать маркировку снятого датчика. Затяжку крепящего его болта на 13 надо делать с небольшим усилием – 10,4–24,2 Н·м (1,1 – 2,5 кгс). Более сильная затяжка скажется на работе датчика.
http://carnovato.ru
Признаки неисправности датчика детонации

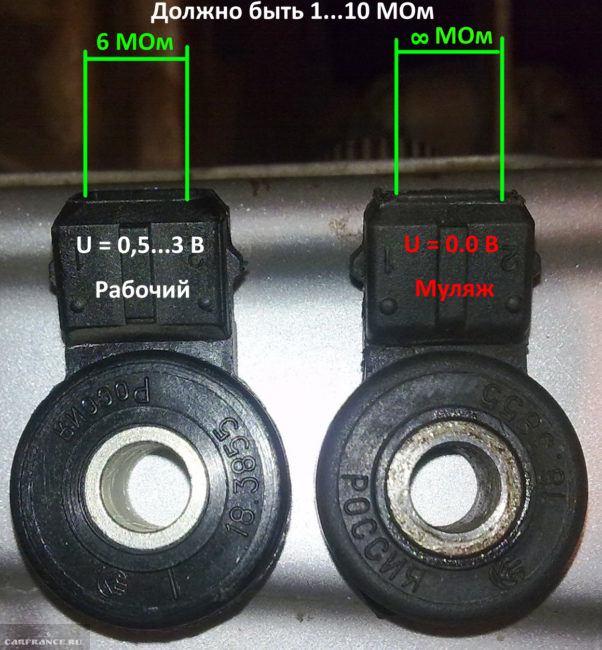

Сопротивление, которое должно быть в датчику при исправном состоянии
Прежде чем рассмотреть причины необходимо посмотреть симптомы неисправности. Итак, рассмотрим, что же может служить звоночками тому, что датчик детонации вышел из строя:
- Двигатель теряет мощность.
- Падает потенциал разгона.
- Расход топлива увеличился.
- Загорелся ЧЕК на панели приборов.
- Дымный выхлоп.
- Наличие детонации.
- Двигатель начал троить.
Конечно, немаловажной причиной выхода из строя датчика детонации является топливная смесь, а именно непосредственно само качество бензина. Чем ниже октановое число, тем ниже устойчивость к детонации
Если топливо будет детонировать, оно не до конца прогорит в двигателе и можно будет услышать как стреляет глушитель.
Диагностика датчика детонации

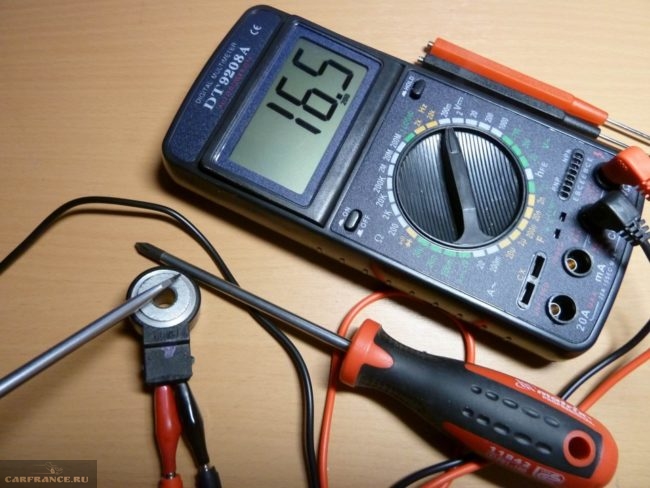

Проверка датчика происходит мультиметром. В данном случае по датчику «стучат» отвёрткой
Далее датчиком «стучат» по жёсткой поверхности, и смотрят на показания вольтметра. При простукивании показания должны меняться. Если они не меняются, это значит что датчик не рабочий. Если меняются, то показания датчика меняются, но верные ли они — это под вопросом!
Сигнал ЭБУ о неисправности
Выход из строя датчика сразу будет понятен по характерному стуку. Многие автомобилисты просто сбрасывают «клемму минус», чтобы обнулить показания электронного блока управления, но стоит разбираться в самых причинах появления эффект и устранять их. Рассмотрим, коды ошибок ЭБУ, которые сигнализируют о выходе из строя датчика детонации:
- код-0325 намекает на проблемы в сети. Например, обрыв проводки либо закисление штекерных контактов. В этом случае прозваниваем электрическую цепь подключения датчика, чистим электрические контакты;
Ошибка 0325 на экране БК ШТАТ (Обрыв цепи датчика детонации)
Вид датчика детонации
