Признаки неисправности датчика фаз на ваз 2114 8 клапанов

О датчике

В Приоре применяется фазированный впрыск топлива. Принцип работы данного впрыска осуществляется на показаниях датчика фаз. Датчик фаз получает импульсы со шкива распределительного вала и подает их на ЭБУ. В свою очередь ЭБУ получая данные сигналы, корректирует впрыск топлива и распределяет его по фазам.

При неисправности датчика фаз двигатель переходит в аварийный режим работы, переключая впрыск топлива в попарный режим, то есть форсунки парно начинают подавать топливо в цилиндры 1 и 3, 2 и 4.

Выход из строя ДФ оказывает небольшие, но весьма заметные симптомы, которые несомненно заставят вас провести его замену.

Как проверить датчик фаз

Проверка работоспособности датчика фаз двигателя внутреннего сгорания выполняется при помощи диагностического прибора, а также при помощи электронного мультиметра, способного работать в режиме измерения постоянного напряжения. Пример проверки обсудим для датчиков фаз автомобиля ВАЗ-2114. На моделях с 16-ти клапанным двигателем устанавливается датчик модели 21120-3706040, а на 8-ми клапанные — 21110-3706040.

В первую очередь перед диагностикой датчики необходимо демонтировать с их посадочного места. После этого нужно произвести визуальный осмотр корпуса ДФ, а также его контактов и контактной колодки. В случае, если на контактах присутствует грязь и/или мусор — от него необходимо избавиться при помощи спирта либо бензина.

Для проверки датчика 8-ми клапанного мотора 21110-3706040 его необходимо подключить к аккумуляторной батарее и электронному мультиметру по приведенной на рисунке схеме.

Далее алгоритм проверки будет следующим:

• Выставить питающее напряжение на уровне +13,5±0,5 Вольт (для питания можно воспользоваться обычным автомобильным аккумулятором).
• При этом напряжение между сигнальным проводом и «массой» должно составлять не менее 90% от питающего (то есть, 0,9V). Если оно ниже, а тем более равно или близко к нулю, значит, датчик неисправен.
• Поднести к торцу датчика (которым он направлен к реперу распредвала) стальную пластину.
• Если датчик исправен, то напряжение между сигнальным проводом и «массой» должно быть не более 0,4 Вольт. Если больше — значит, датчик неисправен.
• Убрать стальную пластину от торца датчика, напряжение на сигнальном проводе опять должно вернуться к исходным 90% от питающего напряжения.

Для проверки датчика фаз 16-ти клапанного двигателя 21120-3706040 его необходимо подключить к блоку питания и мультиметру по приведенной на втором рисунке схеме.

Для проверки соответствующего датчика фаз вам понадобится металлическая деталь размером шириной не менее 20 мм, длиной не менее 80 мм и толщиной 0,5 мм. Алгоритм проверки будет похожим, однако, с другими значениями напряжений:

• Установить питающее напряжение на датчике, равное +13,5±0,5 Вольт.
• При этом, если датчик исправен, то напряжение между сигнальным проводом и «массой» не должно превышать 0,4 Вольта.
• Поместить заранее подготовленную стальную деталь в щель датчика, куда помещается репер распределительного вала.
• Если датчик исправен, то напряжение на сигнальном проводе должно быть не менее 90% от значения питающего напряжения.
• Убрать пластину от датчика, при этом напряжение опять должно упасть до значения не более 0,4 Вольт.

В принципе, подобные проверки можно выполнять, и не демонтируя датчик с его посадочного места. Однако, чтобы осмотреть его лучше снять. Зачастую при проверке датчика имеет смысл проверить и целостность проводов, а также качество контактов. Например, бывают случаи, когда фишка неплотно держит контакт, из-за чего с датчика не поступает сигнал на электронный блок управления. Также, при возможности, желательно «прозвонить» провода, идущие от датчика к ЭБУ и к реле (питающий провод).

Кроме проверки мультиметром, нужно проверить наличие соответствующих ошибок датчика при помощи диагностического прибора. Если подобные ошибки выявлены первый раз, то можно попытаться их сбросить при помощи программных средств, либо просто отсоединив на несколько секунд минусовую клемму аккумуляторной батареи. Если же ошибка появилась вновь — нужна дополнительная диагностика по приведенным выше алгоритмам.

Типовые ошибки датчика фаз:

• P0340 — отсутствует сигнал определителя положения распредвала;
• P0341 — фазы газораспределения не совпадают с тактами сжатия/впуска цилиндропоршневой группы;
• P0342 — в электрической цепи ДПРВ слишком низкий уровень сигнала (фиксируется при замыкании на массу);
• P0343 — уровень сигнала от измерителя превышает норму (обычно возникает при обрыве проводки);
• P0339 — от датчика поступает прерывистый сигнал.

Таким образом, при выявлении указанных ошибок желательно выполнить дополнительную диагностику как можно быстрее с тем, чтобы двигатель работал в оптимальном рабочем режиме.

Замена на 8-клапанных моторах

Процедура выглядит таким образом:

1. Находите расположение устройства: в верхней части мотора, справа от корпуса воздушного фильтра.
2. Зафиксирован датчик распредвала одним болтом. Выкручиваете его ключом на 10.
3. Извлекаете ДФ.
4. В отверстие под датчик втыкаете чистую ветошь, чтобы пыль и грязь не попали.
5. Проводите визуальный осмотр прибора.
6. При наличии большого количества грязи на поверхности датчика удаляете ее. Попробуйте испытать его в работе, установив на место. Если не помогает – потребуется замена датчика.
7. Если даже установка нового прибора не дала эффекта, и ошибка все равно возникает, то причина кроется в том, что шестерня сместилась на распределительном валу. И нужна новая подобная деталь, а не датчик распредвала (ВАЗ-2114). Цена его, кстати, составляет около 300 р.
8. Если ошибка появилась после замены (обрыва) ремня ГРМ, то, скорее всего, при установке его сместили на несколько зубьев. Разберите отсек ГРМ и проверьте метки.

Проверка трёхпроводного ДПРВ

Шаги по тестированию трёхпроводного ДПРВ:

• снимите крышку воздушного фильтра;
• отсоедините 3-контактный разъём в ДПРВ;
• включите зажигание;
• с помощью мультиметра и кабелей из комплекта измерьте напряжение между клеммами 1 и 3 разъёма датчика;
• рекомендуемое значение: от 4,5 до 5,5 В;
• выключите зажигание;
• проверьте провода между испытательной коробкой и 3-контактным разъёмом для разомкнутой цепи;
• рекомендуемое сопротивление провода: макс. 1,5 Ом;
• проверьте провода на короткое замыкание, на аккумулятор (+) и землю (GND);
• если провода и напряжение в порядке, замените датчик положения распределительного вала (CMP).

Двигатели 1.8L:

• отсоедините 3-контактный разъем датчика положения распределительного вала;
• переключите DMM в положение измерения напряжения;
• подключите DMM между внешними клеммами разъёма;
• переключите зажигание в положение «ON», но не запускайте двигатель. Вы должны увидеть минимум 4,5 вольта;
• пеперь выключите зажигание «OFF»;
• подключите тестовый блок VAG 1598/22 к разъёму ECM;
• проверьте проводку между испытательным блоком и разъёмом ECM, используя электрическую схему. Проверки должны выполняться по каждому из следующих пунктов:

1. Провод 1 и гнездо 11.
2. Провод 2 и гнездо 76.
3. Провод 3 и гнездо 67.

• для каждой из вышеуказанных проверок максимальное сопротивление не должно превышать 1,5 Ом.
• проверьте все провода на короткое замыкание.
• при подключении и наличии напряжения между клеммами 1 и 3, замените датчик положения распределительного вала.
• если проводка в порядке, но между клеммами 1 и 3 отсутствует напряжение, замените ECM.

Двигатели 2.8L:

• отсоедините 3-контактные разъёмы проводов от датчиков положения распределительного вала (CMP);
• подключите DMM для измерения напряжения на клеммах 1 (+) и 3 (заземление) разъёма CMP с помощью адаптеров из комплекта для тестирования;
• переключите зажигание в положение «ON», но НЕ запускайте двигатель;
• Измерьте напряжение между клеммами 1 и 3. Должно быть минимум 9,0 вольт;
• включить зажигание «OFF»;
• подключите тестовый блок к разъёму ECM;
• проверьте проводку для разомкнутой цепи между ECM и 3-контактным разъёмом в соответствии с электрической схемой;
• для разъёма датчика CMP на правой головке цилиндра измерьте следующее:

1. Коннекторный разъём 1 с разъёмом ECM 11.
2. Соединительная клемма 2 к разъёму ECM76.
3. Коннекторный разъем 3 с гнездом ECM 67.

• максимальное сопротивление не должно превышать 1,5 Ом;
• для датчика CMP на левой головке цилиндра измерьте следующее:

1. Коннекторный разъем 1 с разъёмом ECM 11.
2. Разъем 2 с ECM 44.
3. Коннекторный разъем 3 с ECM 14.

• для каждой из этих проверок максимальное сопротивление 1,5 Ом;
• если проводка и напряжение на клеммах 1 и 3 в порядке, замените датчик положения распределительного вала;
• если проводка в порядке, но все ещё нет напряжения на клеммах 1 и 3, замените ECM.

Функциональный тест датчика CMP:

• для функциональной проверки датчика положения распределительного вала отсоедините 4-контактный разъем от катушки зажигания и проверьте память DTC;
• проверьте напряжение питания датчика положения распределительного вала и убедитесь, что он в порядке;
• отодвиньте резиновый разъём датчика CMP (датчик остаётся подключённым);
• подключите тестер напряжения между клеммой 1 (+) и 2 (фаза);
• заведите двигатель на несколько секунд;
• на каждый второй оборот двигателя тестер напряжения должен кратковременно мигать;
• если индикатор напряжения не мигает, выключите зажигание и отсоедините 3-контактный разъём от датчика положения распределительного вала;
• подключите тестовый блок к разъёму ECM;
• проверьте провод сигнала на отсутствие обрывов между клеммой 2 и гнездом B2. Максимальное сопротивление не должно быть больше 1 Ом;
• если указанное значение не получено, проверьте наличие короткой или разомкнутой цепи в проводке между разъёмом датчика CMP и ECM;
• если проводка в порядке, подключите DMM между гнездом тестового блока B2 и заземлением;
• поверните ключ зажигания в положение «ON». Должно быть не менее 4,0 вольт;
• если указанное значение не получено, замените ECM;
• если значение получено, замените датчик положения распределительного вала (CMP).

Замена датчика распредвала ваз 2114

Увы, не всегда визуальный осмотр позволяет получить ответ на вопрос о неработающей датчике фаз. Потому вам предстоит провести демонтажные работы, осмотреть и при необходимости заменить устройство.

Демонтированный ДФПриступать к демонтажу ДФ можно только при условии, что аккумуляторная батарея выключена. В противном случае может сгореть не только датчик, но и вся проводка, весь автомобиль.

Приступаем к работе. Процедура замены ДФ на 8-клапанном и 16-клапанном двигателях несколько отличается, потому обе ситуации мы рассмотрим отдельно.

Замена ДФ на 8-клапанном двигателе

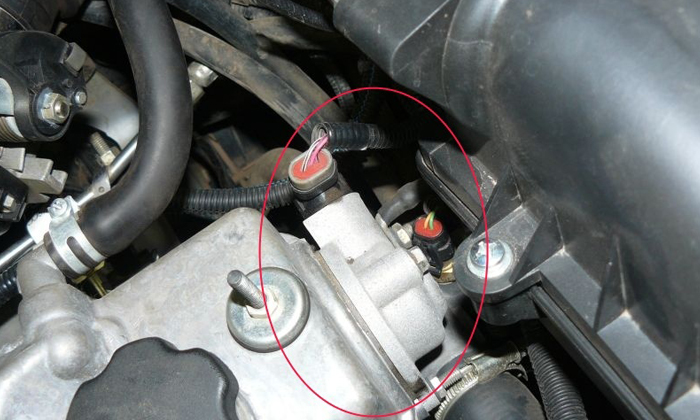

1. Первым делом определяем, где же наш датчик находится. А располагается он вверху двигателя, справа около воздушного фильтра.
2. Фиксация устройства осуществляется с помощью одного болта. Открутить его вам поможет обычный гаечный ключ на 10 миллиметров.
3. Открутив крепежный элемент, извлеките датчик распределительного вала.
4. Обязательно закройте гнездо, куда вставляется девайс. Это позволит предотвратить попадание мусора и посторонних предметов. Тем самым вы гарантируете себе правильную работу нового устройства.
5. Взяв девайс в руки, визуально изучите его текущее состояние согласно инструкциям, приведенным выше.
6. Если на поверхности скопилась грязь, пыль, удалите ее, использую обычную сухую ветошь из хлопчатобумажной ткани. Вытрите устройство, избавившись от влаги и загрязнений, после чего попробуйте поставить его на место.
7. В случае, если указанные выши ошибки вновь показались на экране вашего бортового компьютера, придется извлекать устройство и ставить на его место новое.
8. В некоторых, очень редких ситуациях, даже замена измерителя не позволяет избавиться от проблем. Это связано со сдвигом напрессованной контролирующей шестеренки. Случается редко, но кто знает, может подобная ситуация — это именно ваш случай. Исправить подобную поломку можно только с помощью специализированного оборудования. Решить проблему своими руками даже при желании невозможно.
9. Несколько чаще ошибки ДФ возникают из-за того, что ремень ГРМ был неправильно установлен в процессе замены, либо он оказался слишком растянут в результате установки или длительной эксплуатации.

Пробираемся к устройству

Замена ДФ на 16-клапанном двигателе

Если вы имеете дело с 16-клапанным силовым агрегатом, тогда процедура демонтажа и замены поврежденного датчика распределительного вала будет выглядеть несколько иначе.

1. Располагается искомый девайс с лицевой части под воздушным коллектором. Ищите устройство в непосредственной близости от шкива первого распределительного вала.
2. Теперь, когда местоположение девайса определено, можно приступать к демонтажным работам.
3. Снимите решетку радиатора.
4. Удлинителем с головкой на 10 миллиметров открутите два крепежных элемента.
5. Визуально изучите состояние измерительного устройства, убедитесь в чистоте контактов и целостности проводки.
6. При обнаружении дефектов на старом датчике, поставьте на его место новый.
7. В процессе замены, ни в коем случае не используйте дополнительные герметики или уплотнительные средства, поскольку датчик постоянно находится в очень агрессивной среде, где регулярно меняется температура. Лишние составы способны спровоцировать поломку масляной системы и даже всего двигателя.

Проверка датчика распредвала ваз 2114

Итак, вам удалось заменить ДФ. Работа не сложная, но имеет свои нюансы. Сложнее всего — добраться до искомого устройства. Все остальное — дело пары движений.

Но поставить новый ДФ — мало. Нужно еще убедиться, что устройство работает и посылает необходимую информацию на ваш электронный блок управления.

Для проверки нужно:

• Вернуть на аккумулятор минусовую клемму;
• Запустить двигатель;
• С помощью сканера или контроллера проверить машину на наличие ошибок;
• Прислушаться к работе силового агрегата, который должен функционировать стабильно без признаков неисправностей;
• Проверить приборную панель, чтобы там не горела лампочка Check;
• Порадоваться в случае правильно проведенной замены.

Практика показывает, что в случае с 16-клапанным двигателем работа занимает несколько больше времени по сравнению с 8-клапанными силовыми агрегатами. В любом случае, на проверку и замену у вас должно уйти не более часа.

Основные признаки поломки

Если придёт в негодность датчик коленчатого вала, то нарушается форма и величина выходного сигнала. Микроконтроллер опрашивает прибор не более 5 минут. В том случае, если не появляется сигнал от датчика, блок управления переводится в аварийный режим работы. Потом анализируется только датчик на коленчатом валу, впрыск топлива подаётся в два цилиндра одновременно. Расход бензина увеличивается на 10%. Основные признаки поломки датчика фаз:

1. Значительное увеличение расхода бензина.
2. Ухудшение динамических характеристик автомобиля.
3. Затруднённый пуск двигателя. В лучшем случае он запустится за 3-5 секунд.
4. На приборной панели загорается лампа Check Engine.
5. Нарушение диагностики ЭБУ и систем.
6. На бортовом компьютере появляются ошибки Р0343 или Р0340.

Неисправности датчика фаз на ВАЗ-2114 (8 клапанов) приводят именно к такому поведению двигателя. Нужно учитывать, что сбой в работе может произойти также при обрыве ремня газораспределительного механизма, неверной установке меток. А также при чрезмерном износе шестерен на распределительном и коленчатом валах.

Признаки неисправности и проверка

Признаки неисправности датчика распредвала, по которым можно определить, что устройство вышло из строя, следующие:

• Увеличившийся расход топлива;
• Неполадки в режиме самодиагностики автомобиля;
• Уменьшение динамики разгона;
• Появление на приборной панели знака «Check Engine» либо ошибок 0343 или 0340.

Значек «Check Engine», как правило, загорается тогда, когда ДФ полностью вышел из строя. Происходит следующее: вы включаете зажигание, после чего начинает работать стартер, в это время в блок ЭБУ с датчика должен поступать сигнал, но поскольку ДФ сломан — его нет, и электронное управление переводит двигатель в режим парного впрыска(опираясь исключительно на данные полученные от ДКПВ), отключая фазированный впрыск топливной смеси.

Если вы обнаружили какие-либо признаки неисправности, необходимо выполнить проверку ДФ. Сделать это можно самостоятельно, вам понадобится лишь тестер (мультиметр), приобрести который можно в любом автомобильном магазине за 400-600 рублей. Устройство недорогое, но полезное — при проведении диагностики автомобиля оно вам потребуется неоднократно.

На четырнадцатые с 16-ти клапанным движком устанавливаются ДФ модели 21120-3706040, на 8-ми клапанные — 21110-3706040. Проверка каждого из них имеет некоторые особенности.

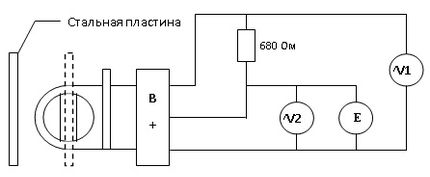

Проверка датчика фаз ВАЗ 2114 с 8-ти клапанным движком:

1. На щупе мультиметра (режим V1), который будет подсоединятся к контакту «Е» на датчике, устанавливаем напряжение в 13,5 В. на втором щупе (подсоединяем к контакту «В») — 0,9 В;
2. Замыкаем щупы на соответствующих контактах. К торцевой части ДФ подносим металлическую пластину (подойдет отвертка). Если устройство работает нормально, мультиметр покажет, что на контакте «В» напряжение упало до 0.4 В (должно возвращаться к 0.9, когда пластина убирается). Отличия в показаниях — датчик на замену.

Проверка ДФ 16-ти клапанного движка:

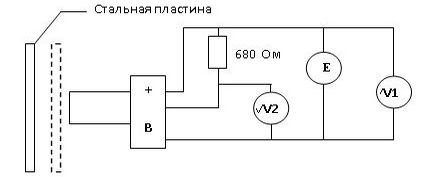

Схема (для 16 кл.)

1. Переводим тестер в режим V2. На щупе контакта «Е» устанавливаем напряжение 13.5 В, на контакте «В» — 0.4 В;
2. В отверстие на торце корпуса ДФ вставляем отвертку. При рабочем датчике напряжение на контакте «В» вырастет до 0.9 Ват и опустится обратно, если отвертку убрать.

Если ВАЗ 2114 оборудован бортовым компьютером, при неисправности устройства на нем будет высвечиваться одна из ошибок с кодом 0340 либо 0343. Разберем каждую из них подобнее.

• Ошибка датчика ФАЗ 0340 — свидетельствует об отсутствии сигнала ДФ. Причиной данной ошибки может быть что угодно — от окислившихся контактов до механических повреждений устройства. Решается заменой детали на новую.
• Ошибка 0343 — высокий уровень сигнала датчика фаз. Ее причиной, как правило, является повреждение самой проводки или клемм в колодке контактов, либо их ненедежное/окислившееся соединение.

Ошибки датчика фаз ВАЗ 2115 полностью аналогичны ошибкам возникающим на четырнадцатой.

Стоит отметить, что помимо неисправности самого ДФ, причиной возникновения ошибок может является соскочивший ремень ГРМ либо расшатанная шестерня коленного вала.

Замена прибора

Демонтаж детали не представляет сложности. Находим его за фильтром воздуха. Корпус датчика фазы закрепляется болтом.

Вначале отключим клеммы от аккумуляторной батареи. В этом случае электронный блок будет обесточен. Память блока управления обнуляется.

Если не отключить бортовую сеть, то не почувствуем разницу. После замены блок будет поддерживать режим, как и при неисправном датчике фаз. Управление процессом нормализуется лишь после нескольких пусков двигателя.

Инструмент и материалы для снятия датчика имеются в арсенале каждого автомобилиста. Надо приготовить ключ на десять, герметик, спирт, ветошь. Откручивать болт крепления удобно ключом с накидной головкой. Герметик возьмите фирмы ZOLLEX. Он рассчитан на температуру до 350°С.

Замена датчика займет 10 минут. Первым делом отсоединяем колодку проводов от датчика фаз. Для этого одной рукой необходимо отогнуть фиксатор, а другой — вытянуть проводку. Далее откручиваем единственный болт. Он находится с обратной стороны. Вынимаем корпус запчасти.

Тем более не следует использовать слесарный инструмент ударного типа. Пластмассовый корпус может потрескаться. Остатки попадут внутрь.

Перед установкой нового устройства надо очистить посадочное место. На стыковочное кольцо наносим тонкий слой герметика. Выдерживаем несколько минут. Ставим датчик распредвала на место. Прикручиваем болт.

Смело подключаем провода. Окисленные контакты на штекере очищают спиртом. Распиновка проводов не нарушится. На ВАЗ 2115 предусмотрен замок. При подключении клеммника следите за фиксатором. Защелка должна войти в зацепление.

Вот и все. Не забываем подключить клемму на аккумулятор. Включаем зажигание. Заводим автомобиль и наблюдаем за панелью приборов. Индикатор должен потухнуть через секунду после завода. Это означает, что замена произведена удачно.

Конечно, главный тест ВАЗ 2115 пройдет на дороге. Поэтому включаем передачу и наслаждаемся рычанием мотора. Если проблема решена, то двигатель восстановит былую резвость, а машина — динамику разгона.

Датчику распредвала в автомобиле ВАЗ-2114, впрочем, как и в остальных современных авто, отведена достаточно важная роль. От его правильной работы зависит правильный впрыск топлива, а значит, и его расход. На вазовскую «четырнадцатую» данную деталь впервые начали устанавливать в 2007 году. Соответственно, до этого конструкция авто не предусматривала наличия датчика распредвала. Учитывая тот факт, что производитель все-таки решил дополнить им конструкцию авто, можно сделать вывод – использование этого устройства дает какие-то преимущества.

Основные сведения о контроллере положения коленчатого вала

Теперь предлагаем ознакомиться с основной информацией касательно датчика коленвала. Где находится это устройство, как проверить девайс, какие бывают типы? Ответы ищите ниже.

Место монтажа, назначение и устройство

ДПКВ или датчик коленчатого вала представляет собой небольшой по размерам девайс, предназначенный для передачи информации о положении коленвала. Информация отправляется на модуль управления, то есть блок. Регулятор отвечает за впрыск. От работоспособности ДПКВ зависит правильная работа форсунок двигателя, которые отвечают за подачу топлива. Также ДПКВ влияет на работоспособность системы зажигания в целом. Что касается места расположения, то найти контроллер не трудно — он находится в моторном отсеке, рядом со шкивом коленвала, зафиксирован датчик на масляном насосе с помощью болта.

Принцип работы

Необходимо учитывать, что в «Четырках» могут использоваться разные ДПКВ и отличаются между собой они не только по конструктивным особенностям, но и по принципу работы. К примеру, если речь идет о контроллере индуктивного типа, то он оснащается стальным стержнем с магнитом, использующимся для намагничивания датчика. Сверху стержня располагается обмотка из медной проволоки. В этом случае принцип действия основан на подаче импульса, если рядом располагается металлический предмет.

Есть также датчики, принцип работы которых основан на эффекте Холла, сам контроллер Холла располагается внутри конструкции. Если к ДПКВ поднести металлическое устройство, то состояние датчика поменяется. Кроме того, в «Четырках» используются и импульсные устройства, которые предназначены для генерирования сигналов определенной частоты.

Возможные неполадки и методы их устранения

Как проверить и определить неработоспособность регулятора? Причин, по которым ДПКВ может сломаться, много, начиная от загрязнения устройства и заканчивая выходом из строя самого девайса или повреждением проводки.

Для начала рассмотрим основные симптомы поломки:

• силовой агрегат автомобиля стал нестабильно работать на холостых оборотах — обороты могут произвольно повышаться и уменьшаться;
• также может снизиться мощность автомобильного мотора;
• когда водитель жмет на газ, могут проявляться провалы, при которых мощность авто не увеличивается;
• возникают трудности с запуском двигателя;
• компьютерная диагностика может показать ошибки 0335 или 0336, при таких проблемах, вероятнее всего, причину нужно искать в повреждении электроцепи рядом с разъемом.

Что касается основных поломок:

• поврежден корпус девайса, тогда единственным выходом будет замена датчика;
• произошло замыкание витков на самой обмотке, из-за чего управляющий модуль получает неверные сигналы — также потребуется замена устройства;
• естественный износ датчика — от этого никуда не уйти, датчик придется менять;
• произошло повреждение зубьев на шкиве коленвала, при такой неисправности нужно менять сам шкив (автор — канал AUTO REPAIR).

Как самостоятельно поменять ДПКВ?

Легче всего проверить работоспособность контроллера путем замены его на заведомо рабочий девайс. Если в результате замены симптомы неисправностей больше проявляются, то можно точно сказать, что установленный ранее датчик коленвала является неработоспособным.

Как поменять устройство своими силами:

1. Сначала следует отключить зажигание и открыть капот автомобиля.
2. Найдите место монтажа контроллера, ищите его на маслонасосе, рядом со шкивом коленвала.
3. Если посадочное место датчика грязное, то перед демонтажем устройства его следует очистить. Проследите за тем, чтобы поверхность вокруг девайса была максимально чистой.
4. Затем отключите разъем с проводами, подключенный к датчику, открутите винт, который его фиксирует и извлеките контроллер из места монтажа. Визуально проверьте возможное наличие повреждений на корпусе устройства, а также зубчатый шкив.
5. Прежде чем установить новый ДПКВ, еще раз прочистите посадочное место. Установите новый контроллер, закрутите винт, который его крепит. При закручивании будьте внимательны и не переусердствуйте при затяжке.
6. Используя щуп, следует также проверить зазор между шкивом и сердечником контроллера. В идеале этот зазор должен быть не более 1 мм, допускается незначительное отклонение в 0.4 мм в большую сторону.
7. Когда ДПКВ будет установлен, необходимо завести силовой агрегат и проверить его работу. Если вы заметили, что двигатель завелся быстро и уверенно, то замена была выполнена верно (автор видео — канал IZO)))LENTA).

Датчик фаз на 16-клапанном моторе

Вся процедура в общем похожа, но имеются и отличия:

• Расположен на автомобиле ВАЗ-2114 датчик фаз под воздуховодом, возле первого распредвала.
• Демонтируйте радиаторную решетку.
• Два болта крепления ДФ выкрутите, используя головку на 10 и удлинитель.
• Убедитесь, что контакты чистые и не повреждены.
• Если имеются дефекты, устанавливаете новое устройство.
• Нельзя применять герметик или уплотнители. В месте установки очень агрессивная среда. Тут постоянно происходят перепады температур.

На этом ремонт окончен. После установки нового датчика двигатель начинает работать в идеальном режиме, расход бензина возвращается на прежний уровень, исчезает детонация и «троение»

Стоит обратить внимание на то, что на восьмиклапанных моторах замена осуществляется немного проще — нет необходимости в демонтаже решетки радиатора. После окончания ремонта обязательно проверьте работу двигателя при помощи диагностических сканеров

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

В заключение

Бывают ситуации, когда даже новый датчик не решает проблему. Это бывает в случае сдвига напрессованной контрольной шестерни и из-за износа ремня ГРМ. Если, ремень всегда можно заменить, то проблему с шестерней решить не получится в принципе. Для ремонта этой проблемы нужно специальное оборудование. Кстати, сам датчик достаточно дешевый (около 10 долларов) потому, лучше покупать на замену хороший.

Датчик фаз (ДФ) один из многочисленных датчиков, обеспечивающих работу двигателя. Датчик фаз так же называют ещ датчик положения распределительного вала (ДПРВ). Данный датчик не устанавливается в карбюраторном моторе, да и в первых моделях инжекторов ВАЗа.

Датчик присутствует во всех 16-ти клапанных моторах автоваза; На 8-ми клапанных с нормой токсичности евро-3 и с фазированным, последовательно распределнным впрыском топлива; Стоит отметить, что в период с 2004г по 2005г на такие двигатели как 2111, 2112,21114, 21124 с блоками управления двигателем Bosch M7. 9. 7 и Январь 7. 2 началась массовое внедрение Датчиков фаз.

Зачем нужен датчик фаз? Датчик фаз предназначен для определения цикла работы двигателя и формирования импульсного сигнала. Датчик фаз интегральным датчиком, т. Е. Включает чувствительный элемент и вторичный преобразователь сигнала в импульс. Чувствительный элемент датчика работает по принципу Холла, реагируя на изменения магнитного поля. Вторичный элемент датчика содержит в себе мостовую схему, операционный усилитель, выходной каскад.

Выходной каскад выполнен по типу открытого коллектора. Работа датчика фаз представляет собойP выбор такта для первого цилиндра: распредвал определяет какой клапан открыт, какая фаза газораспределения. В карбюраторных моторах данного датчика нет. Дело в том, что карбюраторный мотор подат искру свечи в момент сжатия и в конце пуска отработавших газов, а для такого принципа работы достаточно показаний датчика положения коленчатого вала ( ). Данный тип работы двигателя носит название система зажигания. На инжэкторных двигателях, когда датчик фаз(ДФ) умирает, загорается чек, и двигатель переходитP с фазированного впрыска на систему зажигания, то есть опираясь всего лишь на показания ДПКВ.

В чм преимущество фазированного впрыска? Ситема фазированного впрыска устроена следующим образом: датчик фаз передают импульс на P, который управляет подачей топлива и форсунка впрыскивает бензин в цилиндр перед самым открытием впускного клапана. Когда клапан открылся, воздух всасывается в впускной клапан и топливо активно перемешивается с воздухом. Где находится датчик фаз? Датчик фаз стоит на двигателе со стороны воздушного фильтра, рядом с головкой блока цилиндров.

Обратите внимание на рисунок: Если увас появились следующие признаки, то скорее всего неисправен датчик фаз (дф). Во время запуска двигателя, стартер крутится 3-4 секунды, затем двигатель запускается и загорается чек эйндж

В этом случае, во время запуска, эбу ждт показания с датчика фаз, недожидается и переходит в режим работы двигателя опираясь на систему зажигания (по ДПКВ). Повышенный расход бензина. (Так же читайте: Сбои режима самодиагностики. Снижение динамики двигателя.

(так же причина может быть в и в При неисправности датчика загорается чек и выскакивает ошибка P0340 Ошибка датчика фазы или неисправен датчик положения распредвала. Но как уже говорилось с самого начала, что описание проблемы разное, а суть то одна: (ещ раз повторюсь) датчик фаз и датчик положения распредвала это один и тот же датчик. Более подробно о возникновении ошибки и способах устранения читайте в статье:P PЧаще всего ремонт обходится просто: нужно заменить датчик на новый ( Примерная стоимость датчика фаз(ДФ) составляет 250-300р.

В автомобиле модели ВАЗ 2114 установлено немало датчиков, которые отвечает за те или иные функции. Одним из основных контроллеров являются датчик положения распределительного вала. Устройство устанавливается на автомобили отечественного производства с 2007 года. В этой статье рассмотрим датчик фаз, его особенности, а также вопросы, связанные с заменой на 8-клаппаных и 16-клапанных двигателях.
