Как заменить сцепление на Лада Гранта?

• На Ладе Гранта процесс стоит начать с подкапотного пространства
• Под капотом нужно убрать воздушный фильтр и воздуховод, чтобы они не закрывали доступ к коробке передач. Впрочем, снять можно что угодно, лишь Вам было удобно.
• Теперь откручиваем от двигателя стартер
• Откручиваем трос сцепления от коробки передач
• Теперь под автомобилем снимаем защиту двигателя
• Снимаем крышку картера сцепления. Сливаем масло с коробки передач
• Отсоединяем рычаги передней подвески от поворотных кулаков, откручиваем реактивную тягу
• Отсоединяем провод заднего хода и датчик скорости
• Поочередно достаем из коробки передач ШРУСы. Главное, чтобы шестерни дифференциала не рассинхронизировались. Для этого вставьте в дифференциал специальные заглушки
• Откручиваем реактивную тягу КПП и кулису. Перед этим надо наметить положение регулировочных болтов, чтобы после ремонта заново не настраивать кулису
• Если мешает катушка зажигания – снимаем ее
• Подставляем под коробку передач любую крепкую и устойчивую опору
• Откручиваем коробку передач от двигателя и снимаем ее
• Теперь можно открутить корзину сцепления и ведомый диск
• Меняем их на новые, центруем положение с помощью специального пластикового устройства, которое одевается на коленвал и собираем все в обратном порядке. Для упрощения понимания – смотрите видео по замене сцепления на Лада Гранта своими руками.
• После сборки регулируем трос сцепления, чтобы свободный ход педали сцепления соответствовал рекомендуемым производителем
• В процессе данного ремонта можно заменить выжимной подшипник и смазать вилку сцепления. Эти детали находятся на самой коробке передач.

Выжимной подшипник (ВП) – шарикоподшипник, который установлен в специальную муфту с пружиной и перемещается по втулке первичного вала. Деталь служит для нажима на диск сцепления, отвода маховика из зацепления с коробкой передач (КП). Выжимной подшипник (Калина ВАЗ 1118, Приора, Гранта), как и сцепление, периодически выходят из строя после длительного пробега или неправильной эксплуатации, обслуживания. В случае возникновения неисправностей сцепления, для ремонта потребуется снять коробку передач, но существует способ, при котором замена выжимного подшипника Калина производится без демонтажа КПП. Многие владельцы ВАЗ 1118, часто задаются вопросом «Сколько стоит замена выжимного подшипника на Калине?», можно с уверенностью сказать, что в автосервисе данный ремонт обойдется примерно в 3000 рублей. Самостоятельная замена по данной инструкции займет у вас 3-4 часа, поэтому выбор остаётся за вами.

В статье изложено руководство по замене выжимного подшипника сцепления на Ладе Калина со снятием коробки переключения скоростей, а так же показан способ без её снятия. Дополнительно представлена информация по выбору запчастей, номерам, ценам, размерам. Материал сопровождается множественными фотографиями, а так же вспомогательными видео, в том числе по замене сцепления на Калине. Данная инструкция подойдет владельцам автомобилей Лада Приора, Лада Гранта, ВАЗ 2110-2115.

Датчик положения педали сцепления ВАЗ

Подробности

Категория: Ремонт

Опубликовано 11.02.2015

На последних моделях автомобилей ВАЗ, оснащенных электронной педалью газа, устанавливается датчик положения педали сцепления. Рассмотрим, для чего он нужен, принцип работы и возможные неисправности.

Где установлен датчик сцепления на ВАЗах

Датчик положения педали сцепления на автомобилях ВАЗ установлен непосредственно на кронштейне педали сцепления, его можно увидеть, заглянув под рулевую колонку.

Для чего нужен датчик сцепления

Датчик положения педали сцепления является одним из элементов системы управления двигателем с электронной педалью газа. Этот датчик обеспечивает более гибкую схему управления режимами двигателя. Он упрощает процесс начала движения, исключает «провалы» оборотов и рывки автомобиля при переключении передач в МКП, а также позволяет добиться снижения расхода топлива.

Подавая информацию в контроллер двигателя о моменте включения и выключения сцепления, датчик положения педали сцепления позволяет ему уменьшать или увеличивать обороты двигателя в нужный момент, а также корректировать углы опережения зажигания.

Принцип работы датчика сцепления

Датчик положения педали сцепления представляет собой обыкновенный концевой выключатель, имеющий два положения — «вкл» и «выкл».

Его нормальное положение — разомкнутое, то есть он включается только при нажатии на педаль сцепления.

Неисправности датчика положения сцепления

О неисправности датчика положения педали сцепления могут говорить следующие симптомы:

• «клевки» автомобиля при переключении передач
• резкое увеличение или падение оборотов двигателя при выключении сцепления

Также при возникновении неисправности датчика положения педали сцепления, в контроллере двигателя фиксируется ошибка 0830 «Ошибка датчика педали сцепления» и включается лампочка «Check Engine» в комбинации приборов.

Ошибка 0830 фиксируется, если контроллер двигателя не получает сигнал от датчика сцепления:

• в течение 2 секунд после переключения передачи во время движения
• после четырех переключений передач на скорости выше 10 км/ч и оборотах двигателя выше 1000 об/мин

Основные причины появления ошибки 0830:

• неисправность самого датчика сцепления
• короткое замыкание или обрыв цепи
• неправильная высота педали сцепления

С ошибкой 0830 мы столкнулись при подготовке материала «Как доехать без сцепления?» Мы записывали видеоинструкцию, как можно переключать передачи без сцепления. После нескольких переключений передач без выключения сцепления на панели уже загорелась лампочка «Check Engine», которая погасла только после нескольких десятков переключений передач в нормальном режиме.

Цена датчика сцепления

На многих автомобилях ВАЗ с электронной педалью газа разъем для этого датчика есть, а самого датчика нет. Непонятно, то ли его забывают установить на заводе, то ли снимают нерадивые дилеры. Вполне возможен и второй вариант, так как этот датчик пока в большом дефиците. Стоит он в среднем 350 рублей, а вот найти его в свободной продаже практически нереально.

Датчики положения педали сцепления на автомобили ВАЗ бывают двух видов:

• 21214-3720020-02 для автомобилей Lada 4×4 с электронной педалью газа
• 1118-3720015 для автомобилей Калина, Гранта и Приора с электронной педалью газа.

Между собой они не взаимозаменяемы. Казалось бы, простейший датчик, но как сильно он может усложнить жизнь рядовому автовладельцу.

• Замена высоковольтных проводов зажигания — 24/01/2015
• Самостоятельное техническое обслуживание автомобиля — 09/01/2015
• Как поменять масло в двигателе — 08/01/2015
• Как помыть двигатель в домашних условиях (фото) — 02/01/2015
• Чем смазывать замки и петли на машине — 01/01/2015

Датчик детонации лада гранта

К основным задачам данного элемента относят определение возникших вследствие сгорания топлива в блоке цилиндров колебаний высокой частотности.

По сигналу ДД на Гранте система управления производит выбор наиболее подходящего угла опережения зажигания, благодаря которому достигается эффективное и полноценное сгорание топлива в блоке цилиндров мотора автомашины

Помимо этого, происходит и регулирование момента зажигания, что важно при использовании топлива с разным октановым числом. Датчик детонации на Лада Гранта расположен непосредственно на блоке цилиндров (если точнее – между вторым и третьим цилиндрами)

Эксплуатация автомашины может приводить к возникновению неисправностей, к примеру, мотор может потерять мощность. Этот признак указывает на наличие явных проблем в работе датчика детонации. О наличии неисправности сигнализирует загоревшаяся лампа «Check Engine», а проведение диагностики практически всегда выявляет одну из перечисленных ниже ошибок:

• P0325 – сигнализирует о произошедшем обрыве цепи ДД;
• P0327 – уровень получаемого от прибора сигнала очень низкий;
• P0328 – подаваемый элементом сигнал слишком высок.

Советы, рекомендации и полезные видео по ремонту

1. Придерживайтесь общих рекомендаций по эксплуатации трансмиссии для увеличения срока службы.2. Срок службы 80-100 тысяч циклов нажатий на педаль, не выжимайте и не удерживайте сцепление без надобности.3. Перед установкой производите обильное смазывание нового ВП.4. Съём МКПП длительная по времени операция (2 часа), поэтому рекомендуется сразу произвести дефектовку диска, вилки, маховика, а так же сделать замену тросика по необходимости. 5. Не приобретайте запчасти на авторынке или в других сомнительных торговых пунктах.6. Смотрение полезные видео по ремонту, замене сцепления и не только!

1. СцеплениеЛада Гранта и его возможные неисправности

2. Регулировка и замена троса сцепления на Лада Гранта

3. Операциипо регулировке троса сцепления Лада Гранта

4. Как устранить скрипы и щелчки педали сцепления Гранты

Сцепление Лада Гранта и его возможные неисправности

На автомобиле установлено сцепление от модели Лада Калина. Сцепление представляет из себя маховик, на котором закреплена корзина. Корзина постоянно поджимает диск сцепления, именно за счет этого передается крутящий момент на КПП от двигателя. При нажатии на педаль сцепления, натягивается металлический трос, подсоединенный к вилке сцепления. Лепестки корзины отжимаются, перестают поджимать диск к маховику, при этом крутящий момент от двигателя не передается.

Здесь приведен рисунок лишь для ознакомления, с конструкцией сцепления Лады Гранты.

Сцепление и его привод: 1 — металлический трос привода сцепления; 2 — оболочка троса; 3 — нижний наконечник оболочки троса; 4 — защитный чехол; 5 — поводок; б — рычаг вилки; 7 — направляющая втулка подшипника; 8 — подшипник выключения сцепления; 9 — кожух сцепления; 10 — нажимная пружина; 11 — нажимной (ведущий) диск сцепления; 12 — маховик; 13 — фрикционные накладки ведомого диска; 14 — ведомый диск; 15 — пружина демпфера; 16 — демпфер крутильных колебаний; 17 — ступица ведомого диска; 18 — пружина; 19 — зубчатый наконечник троса; 20 — корпус механизма автоматической регулировки длины троса; 21 — распорная втулка; 22 — кронштейн оболочки троса; 23 — картер сцепления; 24— первичный вал КПП

Сцепление не нуждается в регулировке на протяжении всего срока службы.

Неисправностисцепления Лады Гранта

В таблице ниже, приведены возможные неисправности сцепления автомобиля Лада Гранта и методы их устранения. Более подробную информацию о проводимых операциях по ремонту сцепления машины, смотрите в отдельных статьях категории.

Регулировка и замена троса сцепления на Лада Гранта

На автомобиле Лада Гранта сцепление выключается, включается изменением положения лепестков сцепления. Лепестки отжимаются при помощи подшипника сцепления, который перемещается вилкой сцепления. Вилка сцепления, является фактически рычагом на оси, приводится в действие металлическим тросом сцепления. В данной статье приведена информация по замене и регулировке троса сцепления на автомобиле.

Инструменты необходимые для замены и регулировки троса сцепления: ключ на 8 мм, линейка, отвертка плоская

Процесс замены троса сцепления на автомобиле Лада Гранта

1. Со стороны салона, под панелью приборов (работа для наглядности показана при снятой панели) отверните гайку крепления упора оболочки троса сцепления к кронштейну педального узла и снимите упор со шпильки.

2. С помощью отвертки снимите с стержня педали сцепления стопорную скобу и пластиковый корпус механизма компенсации износа накладок ведомого диска сцепления.

3. В моторном отсеке вытащите из отверстия в перегородке между салоном и моторным отсеком уплотнитель оболочки троса привода сцепления. 4. Потяните трос вперед, то есть по направлению движения автомобиля. Снимите трос с углубления на вилке выключения сцепления (см рисунок ниже).

5. Отверните поводок от наконечника троса, извлеките направляющую втулку оболочки троса из отверстия на кронштейне коробки передач (см рисунок ниже) и демонтируйте трос с автомобиля. Извлеките его из отверстия в перегородке.

Особенности диагностики

Чтобы диагностировать работу, необходимо в первую очередь визуально осмотреть его – нет ли где трещин или поломок. Затем прозвонить контакты, чтобы выявить замыкание или обрыв тросика. В случае обрыва, замыкания или коррозии проводов нужно демонтировать деталь.

Как производится эта нехитрая манипуляция – ниже.

Повальная компьютеризация автомобилей, подстраиваясь под спрос потребителя, безостановочно толкает лучшие инженерные умы к новым открытиям. С каждым годом управлять автомобилями становится всё комфортнее и безопаснее – и всё это благодаря всем этим новшествам. Сегодня мы поговорим о таком элементе, как датчик педали сцепления. Существует два варианта датчика сцепления, принципиально не отличающиеся друг от друга – один используется в роботизированной коробке передач, другой в механической. За что отвечает датчик сцепления? Ответ довольно прост – электроника подаёт сигнал на блок управления, чтобы тот в свою очередь синхронизировал вращение коленчатого вала двигателя и первичного вала коробки передач.

Как проверить выжимной подшипник сцепления?

Передача крутящего момента на выжимной подшипник осуществляется только при нажатой педали сцепления. Он уходит назад и тянет за собой ведомый диск сцепления. Именно поэтому педаль сцепления нельзя слишком долго удерживать при включенной передаче. Это приводит к появлению на нем не стабильных нагрузок, что приводит деталь к быстрому износу.

Явным признаком износа выжимного подшипника является появление различных звуков при нажатой педали сцепления в виде шорохов и стуков. Однако, не стоит беспокоиться, если такие звуки появляются в холодное время года.

Дело в том, что данная деталь имеет малый коэффициент расширения при низких температурах. Это объясняется высокой прочностью стали, из которой изготовлен подшипник. А стакан, в котором находится весь узел, напротив, имеет большой коэффициент расширения. Поэтому, при прогреве двигателя звук исчезает.

Помимо этого, есть ряд других признаков, из которых стоит отметить некорректное переключение передач. Некоторые передачи попросту не включаются, либо включаются и при этом дергают автомобиль, как при начале, так и во время движения.

Как проверить свободный ход педали сцепления?

Педаль сцепления автомобиля служит для соединения коробки передач с двигателем и для их разъединения. Когда педаль сцепления находится в состоянии покоя, то двигатель соединен с коробкой передач – сцепление включено.

Для начала опишем, как измерить величину хода педали, а затем исправить недочеты в этом значении.

1. Автомобиль выставляем на ровную площадку.
2. Нажимаем на педаль тормоза, пока она не упрется и фиксируем ее в таком положении. К примеру, можно подставить молоток.
3. Устанавливаем рядом с педалью линейку, уперев ее торцом в пол. Отмечаем расстояние педали от пола.
4. Опускаем педаль, не отрывая при этом линейку от пола. Верхнюю часть линейки устанавливаем на акселератор и проводим замеры.
5. Нажимаем педаль до того, как не почувствуем ощутимое сопротивление.

Разница между верхним положением и последними показаниями и будет величиной свободного хода.

После получения результатов станет ясно, нужна ли регулировка свободного хода педали тормоза. Если все же она потребуется, то для этого опускаем контргайку стоп-сигнала всего на 1 оборот.

Путем вворачивания или выворачивания выключателя устанавливаем нужный зазор между ним и педалью тормоза.

После окончания описанной настройки затягиваем контргайку и проводим повторную проверку хода.

Акселерометр сцепления регулируем также гайкой, она находится на тросе.

Признаки неисправности этой детали

Так как этот элемент связан с ЭБУ, то оно и реагирует на его выход из строя в первую очередь. То есть подаёт своеобразные сигналы, отражающиеся на панели приборов, и заметные в поведении «Приоры» при движении.

• включение лампочки «Чек энджер»;
• подёргивания при начале движения;
• резкое падение или, наоборот, увеличение оборотов при включении муфты.

Всего неисправностей может быть три: поломка самого датчика, обрыв или замыкание его цепи, ну и неправильная регулировка расположения концевика на педали.

Внимание! Таким устройством оснащены только «Приоры», на которых установлен электронный дроссель. Машины с обычным тросиком газа его не имеют

Также он выпускается для полноприводных ВАЗ. Нужно помнить, что это два вида датчиков, и они не взаимозаменяемы!

Вообще, контрольная лампа «Чек» загорается в тех случаях, если ЭБУ не получил сигнала в течение 2 секунд при трогании с места или при четырех переключениях на ходу без сигнала. Соответственно, появляются упомянутые выше признаки.

Датчик температуры охлаждающей жидкости лада гранта

К главным функциям этой детали относят измерение и контроль температуры охлаждающей жидкости в охлаждающей системе мотора. Отталкиваясь от предоставленных ДТОЖ данных, ЭБУ проводит коррекцию частоты, с которой вращается коленвал, также системой ведется коррекция угла опережения зажигания и состава воздушно-топливной смеси.

В целом ДТОЖ на Гранте не склонен к поломкам, но иногда он может выдавать неверные сведения. Устанавливают их на крышках термостата.

ДТОЖ являются терморезисторами, имеющими отрицательные температурные коэффициенты, уровень их сопротивления становится меньшим при повышениях температурных показателей. Благодаря контролеру, ДТОЖ получает стабилизированное напряжение, после его падения элемент проводит расчет температуры охлаждающей жидкости.

Датчик оказывает влияние на запуск мотора и его последующее функционирование. О его возможной поломке автовладелец узнает, отметив наличие следующих симптомов:

• проблемы при запуске двигателя в холод;
• превышение норм потребления топлива;
• плохой выхлоп у еще непрогретого мотора;
• периодические сбои в функционировании системы охлаждения, в частности – при работе вентилятора.

Регулировка сцепления на Гранте

Как отрегулировать сцепление:

1. Удерживая наконечник в вытянутом положении, измерьте размер «L» между вилкой и поводком, он должен составлять 27мм.
2. Если это значение не соответствует указанному, тогда установите его вращением поводка в нужную сторону.
3. Нажмите на педаль сцепления три раза до упора и повторите измерение величины «L». В случае необходимости повторяем регулировку троса сцепления.

Весь процесс замены троса сцепления вместе с его регулировкой займет не более 30минут.

Когда на Лада Гранта неожиданно провалилась педаль сцепления, либо появились щелчки или скрипы, возможно пришло время замены троса сцепления Гранты. Сегодня мы расскажем как осуществить замену и регулировку троса сцепления на Lada Granta своими руками.

Как снять трос сцепления Лада Гранта

Нам потребуется: ключ “на 8”, пассатижи и линейка.

Порядок действий в салоне автомобиля под панелью приборов:

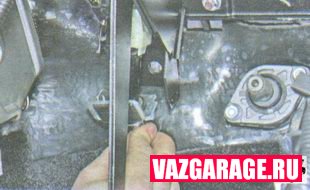

1. Открутить гайку крепления упора оболочки троса к кронштейну педалей.

2. Снять упор со шпильки.

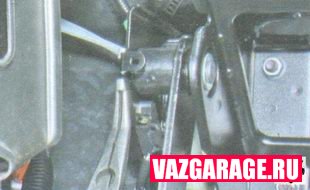

3. Потянуть пассатижами за стопорную скобу.

4. И снять ее с оси педали сцепления Гранты.

5. Снять ось и снять педаль.

6. Снять пружину с кронштейна педали.

7. Потянуть пассатижами стопор наконечника троса сцепления.

9. Снять наконечник с педали.

Порядок действий в моторном отсеке:

1. Извлечь уплотнитель оболочки троса сцепления из отверстия в щите передка.

2. Вывести наконечник из паза вилки выключения сцепления, потянув наконечник троса вперед по направлению движения.

3. Отвернуть поводок от наконечника троса, извлеките направляющую втулку оболочки троса из отверстия на кронштейне коробки передач и снять трос сцепления с Лада Гранта, вытягивая его из отверстия в щите передка.

Напомним, что в предыдущей статье мы рассматривали как самостоятельно снять центральный тоннель на Лада Гранта.

Установка троса сцепления на Гранту

1. Пропустить трос в отверстие щитка передка, закрепить на пальце педали сцепления корпус механизма компенсации износа.

2. Закрепите упор оболочки троса на шпильке кронштейна педалей.

3. Установить в отверстие щитка передка уплотнитель оболочки троса.

4. Пропустить трос в отверстие кронштейна коробки передач и установить в это отверстие направляющую втулку оболочки троса.

5. Вверните поводок в нижний наконечник троса, обеспечив выступание наконечника относительно торца поводка на 0-1мм.

6. Установите трос сцепления в исходное положение, для чего, преодолевая усилие пружины механизма, переместите нижний наконечник троса до упора вперед по направлению движения автомобиля.

7. Введите наконечник троса в паз вилки выключения сцепления и опустите.

8. Под действием пружины поводок наконечника должен установиться на вилку без зазора.

Регулировка сцепления на Lada Granta

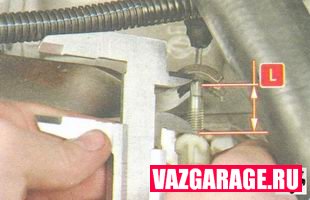

1. Удерживая наконечник в вытянутом положении, измерьте размер “L” между вилкой и поводком, он должен составлять 27мм.

2. Если это значение не соответствует указанному, тогда установите его вращением поводка в нужную сторону.

3. Нажмите на педаль сцепления три раза до упора и повторите измерение величины “L”. В случае необходимости повторяем регулировку троса сцепления.

Замена и регулировка сцепления на Лада Гранта своими руками успешно завершена. Весь процесс занял около 40-50 минут.

Датчик сцепления Гранты: как узнать о поломке элемента и как его заменить?

На передней панели Гранты установлен цветовой сигнализатор Check Engine, который оповещает владельца авто о поломке датчика сцепления.

Элемент загорается оранжевым или красноватым светом и указывает на необходимость проверки работы педали и ее дополнения. Также проблемы могут быть замечены при резких скачках оборотов во время переключения передач. Подобные явления будут указывать на одну из следующих поломок:

1. Неверное расположение педали относительно пола (необходимость регулировки ее высоты).

2. Поломка датчика педали.

3. Нарушения в цепи, неверное замыкание контактов.

Некоторые автовладельц даже жалуются, на то что щелкает педаль сцепления на Гранте

так вот тут щелкает не педаль, а датчик.

На этом видео датчик видно крупнее (и люфт возле него)

Замена сигнализатора может проводиться самостоятельно, но исполнителю стоит помнить о повышенной аккуратности выполнения работ и покупке правильного датчика. Существует два вида элементов, устанавливаемых на Ладу 4X4 и Гранту/Калину/Приору.

При ремонте Гранты потребуется деталь с номером 1118-3720015, поэтому при покупке следует соблюдать индекс из каталога. Стоит учитывать, что запчасть можно купить не у всех поставщиков, поэтому лучше сразу обратиться к официальным дилерам.

После того как новый датчик сцепления Лада Гранта приобретен, можно приступать к замене. Для начала нужно скинуть клемму с аккумулятора для безопасного проведения ремонта.

Далее потребуется изъять из отверстия на педальном кронштейне фиксатор проводов (из отверстия он вытягивается некоторым усилием). После разъединяются колодка жгута передней панели и колодка самого датчика. Пружина на кронштейне, поддерживающая датчик поддевается и снимается с элемента.

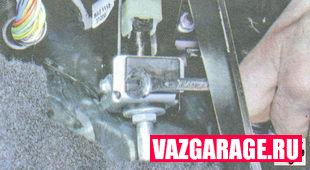

На кронштейне педали откручиваются два самореза, фиксирующие сигнализатор. После снятия боковой поддержки датчика выполняется его изъятие из кронштейна вместе с пластинами-держателями.

Их потребуется переустановить на новый измеритель, после чего ранее приобретенный датчик положения педали сцепления Гранта может монтироваться в обратном порядке. Работа несложная, но требует бережного удаления и пружины, и самих держателей.

При неаккуратном исполнении возможно повреждение целостности конструкции и необходимость покупки потерянных или поврежденных деталей.

Проблемы и решения Лада Гранта

Сегодня мы поговорим об ошибке Р0830 (выключатель педали сцепления, цепь неисправна) в автомобиле Лада Гранта. Ошибка заключается в том, что когда мы допустим едим на второй скорости, начинаем выжимать сцепление и переключаться на третью передачу, в этот момент происходит поднятие оборотов двигателя. Без разницы какая передача, на понижение или повышение, обороты повышаются. Попробуем разобраться в проблеме.

Поднимаем руль в максимальное положение и также отодвигаем сидение. Около педали сцепления мы видим такую картину:

Красным цветом отмечен датчик сцепления, рядом зелёного цвета жгут, который нужно отключить, чтобы снять сам датчик и проверить его работоспособность. Также датчик закреплён двумя винтами сбоку, которые необходимо открутить, для этих целей используйте небольшую отвёртку, другой туда подлезть будет сложно. Снимаем датчик сцепления и прозваниваем его при помощи мультиметра. В нашем случае «прозвон» выполняются но показания «прыгают», в ролике вы можете увидеть диагностику нового датчика, там эти показания стабильны. После установки нового датчика сцепления ошибка пропала, проблема с повышенными оборотами при переключении скоростей исчезла.

Видео решаем проблему с ошибкой Р0830, замена датчика сцепления в Лада Гранта:

Резервное видео как решить проблему с датчиком сцепления и заменить его, ошибка P0830 в Lada Granta:

Ну вот и до такого узла, как сцепление, добралась повальная компьютеризация автомобилей. Нет, самим процессом электронный блок ещё не управляет, но на контроле у него этот процесс уже стоит. Для этого, под педалью привода сцепления установлен датчик, следящий за ходом работы муфты.

На что влияет датчик сцепления?

На вопрос о том, для чего нужен датчик сцепления, мы уже ответили. Теперь давайте попробуем разобраться, как он влияет на управление автомобилем и на все связанные с ним узлы.

Как известно, при переключении передач всю нагрузку по синхронизации оборотов двигателя и первичного вала КПП берут на себя синхронизирующие шестерни. Довольно часто автолюбители сталкиваются с невозможностью переключения какой-либо скорости – и в большинстве случаев причиной этому служит изношенный синхронизатор одной из передач. Датчик сцепления практически исключает работу синхронизаторов, поскольку передаваемый на блок управления сигнал вынуждает электронику автоматически сбрасывать или поднимать обороты двигателя до самой оптимальной величины.

Что касается комфорта, то датчик педали сцепления помогает справиться с дёрганием автомобиля при переключении скоростей, что, несомненно, понравится всем без исключения автолюбителям.

Описание датчика педали тормоза

Ниже мы узнаем, как работает он работает, а также как произвести замену.

Суть работы системы в том, чтобы при надавливании на тормоз в цилиндре начинал смещаться поршень. После этой манипуляции из впускного клапана в тормозную систему попадает жидкость. Она проходит по трубопроводам в сторону главного механизма колес, таким образом создавая подходящую ситуацию для смещения колодок к дискам и барабанам колес. Вследствие этого происходит контакт и последующее торможение. Сам контроллер включает стоп-сигналы.

При «общении» с автомобилем можно повстречаться с различными неполадками, но есть самая частая и надоедливая проблема. Эта проблема называется ошибкой Р0504, а по другому «Рассогласование датчиков педали тормоза».

Эта неисправность часто тормозит машину. Чтобы решить этот вопрос, необходимо отпустить педаль тормоза и отрегулировать зазор в датчике положения.

Регулировка производится достаточно просто:

1. Необходимо подвесить небольшой, но увесистый груз в районе резиновой накладки на тормоз.
2. Немного открутить гайку датчика и подвести белую деталь к тормозной педали так, чтобы между резьбой корпуса и белым наконечником был зазор 0,2- 0,5 мм. Датчик необходимо зафиксировать в таком положении.

Датчики абсолютного давления и температуры воздуха лада гранта

Эти датчики объединяются в один корпус и устанавливаются на ресиверах модуля впуска, ими оснащаются наиболее современные моторы АвтоВАЗа.

ДАД на Гранте отличается напряжением выходного сигнала в пределах 0,15..4,6 В, это напряжение зависимо от уровня давления внутри трубы впуска. Отправляемая им информация помогает ЭБУ рассчитать получаемое трубой впуска в течение одного цикла количество воздуха.

Поломка цепи прибора приводит к занесению в память системы кода ошибки, а затем включается сигнализатор. После этого система управления ведет расчеты получаемого воздуха на основании частоты вращения коленвала, а также отталкиваясь от угла открытия дроссельной заслонки.

Чувствительной составной частью ДТВ является термистор впускной трубы. Напряжение выходного сигнала подключаемого к ЭБУ прибора составит примерно 0,3..4,9 В, оно зависит от температуры воздуха, проходящего сквозь указанный элемент. При обнаружении поломки ДТВ система управления производит действия, аналогичные ее действиям при поломке ДАД на Лада Гранта, заменяя показания описываемого прибора фиксированными температурными значениями.

Обзор цен производителей

Производитель артикул	Цена (Руб.)	Ресурс (Тыс. км)
Комплект дисков LADA 2190-316010001	От 3100	85 — 105
—/— 2190-31601000	—/—	—/—
—/— 302050901	—/—	—/—
—/— 302052223	—/—	—/—
—/— 302052307	—/—	—/—
LADA 21810160118001 муфта	От 650	80
LADA 21090160119000 направляющая первичного вала	От 750	75 — 80
LADA 21010160121500 опора вилки	От 150	75 – 95
LADA 21810160120001 вилка	От 800	85 – 95
Соединительная пружина вилки и муфты 21010160118800	От 350	85 — 95

*цены актуальны состоянием на 30.10.2018 года.

Рекомендации по выбору деталей и комплектующих

Преобладающее большинство запчастей представлено отечественным производителем. Зарубежные аналоги дороже на 10-17%. Качество изготовления деталей примерно на одном уровне.

С целью недопущения покупки подделки, пользуйтесь услугами официальных представительств, дилерских центров, авторизированных СТО.

Последнее время становится популярным заказ деталей с их последующей установкой непосредственно в мастерских. Преимущества такого выбора в профессиональном монтаже, оперативной доставке, предоставлении гарантии.

Список интернет магазинов, реализовывающих детали (регион Москва, СПБ, Киев)

№	Название	Адрес
1.	«Вин — код»	вин-код.рф/
2.	«Автопитер»	https://www.autopiter.ru/
3.	«ДвижКом»	https://dvizhcom.ru/
4.	«БалтКам»	https://www.baltkam.ru/
5.	«Элит»	https://eshop.elit.ua/
6.	«Клан»	https://klan.com.ua/

Как отремонтировать и заменить датчик педали сцепления

Что потребуется для того, чтобы выполнить ремонт или замену датчика педали сцепления:

• отвертка (с коротким плечом), а также плоские и крестообразные биты, с помощью которых вы будете откручивать винты;
• непосредственно само устройство;
• лампа либо фонарь, чтобы вам было хорошо видно область работы.

Как выполняется замена:

1. Автомобиль припаркован на ровном асфальте.
2. К передним дверям легко подобраться.
3. Нужно отодвинуть переднее водительское кресло полностью назад, затем открыть капот, отключить аккумулятор, чтобы не было КЗ.
4. Теперь придется забраться под рулевую колонку, снять датчик.
5. После этого при помощи крестообразной отвертки нужно выкрутить плату. Крепится она при помощи двух винтов к кронштейну.
6. Затем следует убрать защелку, которая расположена на другом конце колодки.
7. Теперь нужно достать держатель колодки.
8. После того как будет произведена дефектовка пружинного механизма, следует проверить, в каком состоянии находится крепление платы. Если все в порядке, можно вставить в него колодку нового устройства.
9. Необходимо выполнить сборку механизма в обратном порядке.

Как видите, выполнить замену датчика педали сцепления можно своими руками.

Обратите внимание! Прежде чем установить новый датчик, используйте мультиметр, чтобы удостовериться, что он в рабочем состоянии. Вы потратите на проверку несколько секунд, при этом точно будете знать, что механизм работает исправно.. В большинстве случаев можно отремонтировать датчик, не заменяя его.

В большинстве случаев можно отремонтировать датчик, не заменяя его.

Прежде всего нужно убедиться, соприкасается ли концевик и толкатель педали. В противном случае, когда он не давит на концевик, следует провести регулировку положения датчика относительно педали.

Следующая неисправность — провода, которые идут к контактам, оборвались. Понять, что это произошло, несложно. Вручную проверьте, насколько надежно они зафиксированы. Если будет выявлена поломка, потребуется паяльник, припой, а также канифоль. Демонтируем датчик, припаиваем провода к контактам. С этой работой справится даже новичок.

Выяснилось, что с проводами все в порядке, но при этом концевик не достает до толкателя? Скорее всего, вышел из строя концевик либо неисправны контакты. Например, они окислились, деформированы либо сломаны. Проверить контакты получится, используя мультиметр. Подсоединяем его к выводам, смотрим на изменение сопротивления между ними, нажимая на концевик.

Если контакты окислились, зачищаем их, чтобы устройство работало нормально. Данная процедура не помогла? Тогда выполняем замену датчика педали сцепления. Стоимость его небольшая, приобрести деталь можно в специализированном автомагазине.
