Замена датчика скорости на лада гранта

Почему спидометр ломается

Стоит отметить, что в некоторых случаях ремонт спидометра провести нетрудно самостоятельно. В других же потребуется помощь специалистов.

Так, окисление контактов считается довольно легко устраняемой неисправностью. Характерным для нее является «прыганье» стрелки, невзирая на то, что скорость движения сохраняется стабильной. Устранение проблемы происходит путем чистки контактов.

Провода перетерлись. Заподозрить эту причину позволяет хаотичное движение стрелки при запуске двигателя. Между тем специалисты отмечают, что иногда проблема себя долгое время никак не проявляет. Выявить удается ее при помощи тестера.

Поломка датчика. Прибор скоростного контроля, работоспособность которого подвергнута сомнению, заменяется на заведомо исправный. Если спидометр после этой процедуры начал функционировать нормально, то далее искать поломки нет смысла. Часто датчики приходят в негодность после того, как их корпус разрушается, внутрь попадает вода или же грязь.

Разъемы. Они находятся в ВАЗ-2110 в месте, где на них попадает постоянно грязь. В итоге контакт нарушается и стрелка спидометра двигается хаотично. Разъемы нужно полностью очистить и проверить надежность соединения.

Часто также спидометр начинает сбоить в связи с износом вала. В этой ситуации избавиться от проблемы удастся только после полной замены вышеназванной детали.

Как известно, на данной модели производитель устанавливает электронный спидометр. Если именно он пришел в негодность, то эта проблема достаточно серьезная, так как названный выше прибор сам по себе не продается. По этой причине придется покупать целый щиток. Однако на самом деле в девяти из десяти случаях проблема находится совсем в другом месте.

На ВАЗ-2110 с мотором на 8 клапанов спидометр получает информацию с датчика скорости. Он, в свою очередь, расположен в коробке передач. Там, посредством двух шестеренок на него поступают данные о крутящем моменте с вала КПП.

Аналогично все работает и у машин с двигателями на 16 клапанов.

Чаще всего, как отмечалось выше, проблема в том, что датчик слишком загрязнен. Вообще у ВАЗ-2110 под капотом всегда накапливается пыль. Она, будучи смешанной с маслом, создает достаточно устойчивую преграду. В результате надежность показаний спидометра становится небезусловной. Проблема решается просто – датчик очищают и сушат.

Стоит напомнить, что удобнее будет получить к нему доступ непосредственно через коробку передач, так как снизу делать это очень неудобно.

Еще одна очень часто встречаемая причина – проблемы с электросетью. Ее всю необходимо проверить

Кроме того, внимание также уделяют:

• надежному креплению проводков в клеммах;
• их общему состоянию;
• предохранителям, находящимся в пределах монтажного блока.

В ситуации если никаких повреждении электросети не обнаружено, придется браться за сам датчик. Его поломка является третьей по распространенности причиной отказа спидометра. Проверка его делается в такой последовательности:

• датчик извлекают из КПП;
• к приводу прикладывают дрель или же шуруповерт, переключенные в режим откручивания;
• зажигание включается;
• нажав на кнопку дрели, вращают привод.

В ситуации когда стрелка спидометра начинает двигаться, следует признать, что контролирующий прибор полностью исправен. Это означает одно – неисправность кроется где-то в коробке передач. Здесь самостоятельно устранить поломку в состоянии исключительно опытный автолюбитель или же профессиональный слесарь. Когда стрелка с места не двигается – достаточно будет заменить сам датчик.

Датчик скорости Приора: замена, расположение, неисправности

Есть в режиме холостого хода на Приоре глохнет мотор, то следует проверить несколько датчиков. «Виновником» могут быть ДПКВ, ДМРВ, РХХ, ДАС или ДПДЗ. В этом обзоре мы расскажем про датчик скорости (ДСА). Перед тем как менять этот компонент, его необходимо проверить. Находится ДСА в верхней части корпуса коробки передач. Неисправный датчик передает ошибочную информацию, как результат, нарушается работа узлов Лада Приора, в том числе и двигателя. Вот как это происходит:

1. ДСА посылает сигнал на компонент, отвечающий за работу двигателя в холостом режиме;
2. Этот компонент работает вместе с РРХ, за счет которого осуществляется подача воздуха на дроссельную заслонку;
3. Повышение скорости автомобиля способствует увеличению количества этих сигналов.

Проверка датчика скорости автомобиля (ДСА)

Проще всего выявить неисправность этого элемента будет владельцам Лада Приора с бортовым компьютером – на дисплее появится сообщение об отсутствии сигналов на датчик скорости. Без БК тоже можно понять, что в работе ДСА появились неисправности: на холостом ходу силовая установка работает нестабильно, сниженная тяга мотора, спидометр выдает неверные данные, повысился расход горючего. А теперь рассмотрим три способа проверки.

Обычно проверка проводится на снятом ДСА, в конце статьи представлена подробная инструкция по демонтажу этого компонента.

Первый способ (без снятия)

Лада Приора должна быть поднята таким образом, чтобы только одно колесо не стояло на поверхности. Контакты датчика необходимо соединить с вольтметром. Теперь переходим к поднятому колесу и начинаем вращать его. Если на тестере появилось напряжение и частота, значит датчик рабочий.

Второй способ (со снятием)

Демонтируем нужный нам компонент. При помощи вольтметра необходимо определить, где расположена клемма, отправляющая сигналы. Подключаем ее входящий контакт к измерителю, второй контакт вольтметра необходимо заземлить на кузов Лада Приора или ее мотор.

Вращайте ДСА, таким образом можно понять, присутствуют ли в рабочем цикле сигналы. При этом необходимо замерить выходное напряжение. Надеваем на ось ДСА кусок трубочки, крутить его необходимо примерно со скоростью 4 км/ч. С увеличение скорости вращения должны повышаться показатели частоты и напряжения на дисплее измерителя.

Третий способ

Здесь нам понадобится контролька. От нужного нам компонента следует отсоединить импульсную клемму. Запускаем зажигание и находим «минус» и «плюс» при помощи контрольки. Вывешиваем колесо Лада Приора как в первом методе проверки. Контролькой скрепляем сигнальный провод и вручную крутим колесо. На измерительном приборе должен гореть «минус» — это говорит о том, что ДСА работает исправно.

В качестве альтернативы можно взять простую лампочку с проводом. Проверить ДСА можно следующим образом: один конец подводится к плюсу АКБ, а другой – к сигнальному входу. Если при вращении колеса лампочка будет мигать, то неисправности следует искать в других узлах.

Подготовьте трещоточную рукоятку, набор отверток и торцевой ключ на 10. Лада Приора должна стоять на ровной поверхности, начинаем работу с отключения минусовой клеммы аккумуляторной батареи.

Проходит замена по следующей схеме:

1. Для удобства демонтируем инжекторный патрубок, идущий от воздушного фильтра. Для этого нужно открутить болты, расположенные с каждой стороны патрубка. Затем убираем крепление тонкого шланга и снимаем патрубок; Откручиваем крепления патрубка и ослабляем его хомуты
2. Теперь вы можете увидеть ДСА. Отключаем проводку, идущую на разъем питания. На шпильке необходимо открутить гайку – в этом нам поможет торцевая головка на 10;
3. Тяните корпус датчика скорости на себя. Возможно, он будет туго сидеть в креплении, в этом случае используйте плоскую отвертку; Извлекаем проводку из датчика
4. Аккуратно подденьте корпус снизу и достаньте его из КПП;
5. Монтируем новый компонент и надежно фиксируем его, теперь подключаем провода. Резиновый уплотнитель рекомендуется смазать; Подденьте отверткой корпус датчика, если его нельзя вытащить вручную
6. Возвращаем патрубок воздуховода на штатное место, затягиваем его хомутами и подключаем минусовую клемму к АКБ;
7. Замена завершена.

Теперь нужно проверить в движении работу датчика скорости. Заведите мотор и прокатитесь несколько метров, изучая при этом данные на одометре и спидометре. Если приборы выдают реальные показатели, значит – проблема устранена.

Самое интересное

Опубликовано 9 октября 2016

VAZremont.com

Все, что должен знать владелец о датчиках и системе управления двигателем Лады Гранты

Для обеспечения нормальной работы всех узлов транспортного средства в современных авто используется множество различных регуляторов. В этой статье мы более подробно расскажем об отечественных автомобилях Лада. Где находится датчик скорости, охлаждающей жидкости и другие контроллеры на Лада Гранта и какие функции они выполняют — читайте ниже.

Где находится и как найти тот или иной регулятор на Гранте, Приоре, Весте или Ларгусе? По факту расположение устройств на этих моделях авто идентичное. Ниже приведена схема с обозначением всех устройств.

Моторный отсек Гранты с обозначением всех регуляторов

Скорости

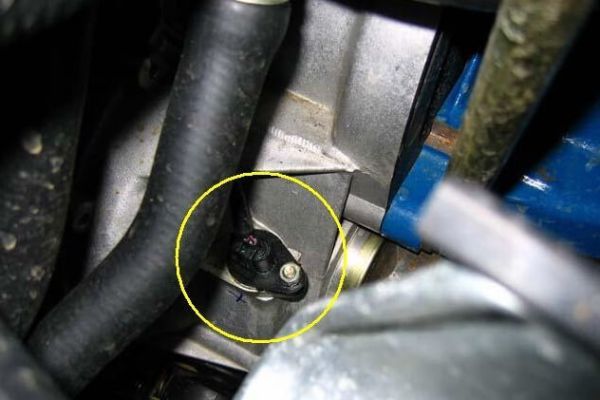

Датчик скорости Лада Гранта расположен на корпусе КПП. Этот регулятор напрямую связан с передачей данных о том, с какой скоростью движется транспортное средство, как машина работает на холостом ходу и на каком режиме расхода бензина она едет.

Чтобы найти этот контроллер на Приоре или Гранте, необходимо открыть капот и снять воздухоподающий шланг, который идет от воздушного фильтрующего элемента к дросселю. Сделав это, внизу картера коробки передач можно увидеть контроллер с подведенным к нему проводом. Для замены устройства нужно просто отключить проводку и демонтировать его из места установки, после чего заменить на новое.

ДТОЖ

Демонтаж ДТОЖ с авто

Датчик температуры охлаждающей жидкости необходим для замера температуры антифриза в системе охлаждения. В соответствии с данными от регулятора температуры на Гранту блок управления производит регулировку частоты вращения коленчатого вала, корректирует состав горючей смеси, а также угол опережения зажигания.

Как показывает практика, такое устройство редко выходит из строя, но в некоторых случаях может выдавать неверные показания. Расположенный в моторном отсеке, в частности, в крышке термостата, контроллер имеет свои «болезни». У основания разъема может перетираться проводка, в результате чего потребуется замена ДТОЖ.

ДМРВ

Контроллер массового расхода воздуха находится за воздушным фильтрующим элементом силового агрегата, он также часто называется расходомером. Основное предназначение устройства заключается в мониторинге объема воздушного потока, который поступает в мотор транспортного средства. В соответствии с полученными данными бортовой компьютер определяет нужный объем бензина, который необходим для поддержки нормального соотношения воздуха и топлива.

ХХ

Датчик холостого хода является одним из регуляторов, предназначенных для мониторинга и контроля работы силового агрегата. Если устройство ломается, мотор сразу же начинает работать некорректно — он будет троить, снизится мощность. В свою очередь, стрелка на тахометре будет резко прыгать от одного значения к другому. Сам элемент находится на дросселе, в частности, на его нижней части. Чтобы добраться до него, необходимо освободить дроссельную заслонку от патрубков, в общей сложности их четыре.

Чтобы заменить и поставить новый РХХ, нужно будет отключить проводку от самого регулятора, а также контроллера положения дроссельной заслонки. Более подробная инструкция по замене контроллера своими руками приведена на видео ниже (автор ролика — канал В гараже у Сандро).

Света

Что касается датчика света, то он установлен в одном корпусе с регулятором дождя. Его предназначение заключается в активации и отключении освещения, основываясь на текущем состоянии. К примеру, если на улице стемнеет или вы заедите в гараж или плохо освещенный тоннель, то устройство должно автоматически включить фары вместе с габаритными огнями. Сам по себе контроллер является не пригодным к ремонту, поэтому при выходе из строя единственным вариантом будет его замена.

Сцепления и тормоза

Датчик сцепления позволяет определить положение педали. Когда педаль не выжата, регулятор выключает корректировку нагрузки на силовой агрегат. Устройство расположено в педальном узле, там же, где находится датчик тормоза.

Принцип функционирования последнего довольно простой:

• когда педаль отпущена, шток располагается внутри и зажимает плавающий контакт к верхней части;
• при выжатой педали шток зажимает контакт уже к нижней части группы.

Как показывает практика, одной из основных проблем этого контроллера является низкокачественное выполнение самого контакта. Он может просто зацепиться за пружину, в конечном итоге на блок управления будет поступать импульс о включении тормоза.

Извините, в настоящее время нет доступных опросов.

«Замена ДПКВ на Гранте в домашних условиях»

Подробнее о том, как осуществляется замены регулятора положения коленчатого вала своими руками на Ладе Гранте, вы можете узнать из видео ниже (автор ролика — канал В гараже у Сандро).

Лада Гранта Одиссей 497 › Бортжурнал › Датчик скорости — замена

Всем привет! В последнее время заметил что датчик скорости, стал «мудрить» и показывать не верную скорость. У большинства людей симптомы такие: 1) Отключение ЭУР 2) Не работает спидометр — ОШИБКА P0500 У меня же симптомы были вот такие, едешь себе со скоростью 100-120 км/ч отпускаешь газ, скорость падает, машина начинает замедляться, но датчик скорости показывает, что ты всё ещё едишь со скоростью 100-120 км/ч. Или же едишь так же с той же скоростью по навигатору показывает 120 км/ч, но при этом — на спидометре 160-180 км/ч. Слишком большие расхождения по скорости. Поэтому, решено было заменить датчик скорости. Следующим шагом, стало то, что необходимо узнать и соответственно купить «ПРАВИЛЬНЫЙ» датчик скорости с нужным артикулом. Потому как на гранту устанавливается 3 вида датчика скорости. Визуально они одинаковы, но различия скрываются в последних цифрах артикула. Существуют: 21700-3843010-00 21700-3843010-02 21700-3843010-04 Понять логически какой датчик установлен и с каким артикулом — практически невозможно. Необходимо демонтировать датчик с коробки передач. Но тем не менее, я зашёл в каталог и он мне выдал, что на мой автомобиль установлен датчик скорости 21700-3843010-04 с данным артикулом. У меня коробка старого образца кулисная. Как я понял для коробки передач с тросовым приводом, датчик скорости будет иметь артикул 21700-3843010-02. Если поставить датчик с другим артикулом, то работать он либо не будет совсем, либо с глюками.

21700-3843010-04 Но всё равно, как говорится доверяй, но проверяй. Решено было сначала демонтировать свой датчик, потом уже убедившись, и поняв с каким номером мне необходим датчик. Каталог не соврал. Датчик скорости когда я его демонтировал был 21700-3843010-04.

21700-3843010-04

21700-3843010-04

Старый датчик

видно немного стружки

. Пошел в авто-магазин, и купил новый датчик.

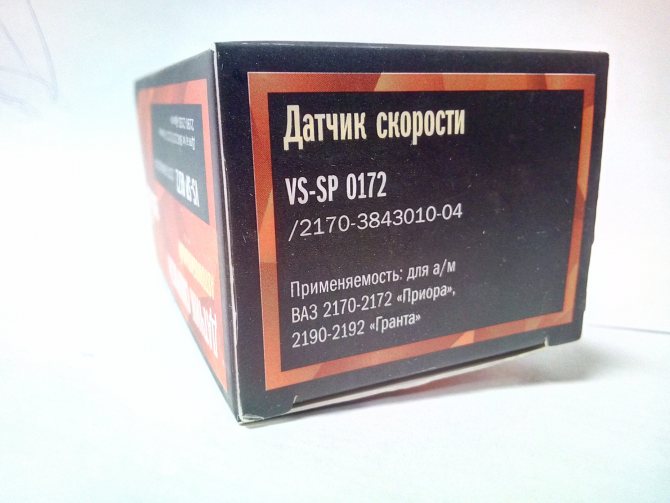

СтартВольт VS-SP 0172 он же 21700-3843010-04 Взял фирмы СтартВольт VS-SP 0172 он же аналог 21700-3843010-04 Установил датчик, прокатился, по итогу проблема ушла. Теперь нет того глюка со скоростью во время движения.

СтартВольт VS-SP 0172 P.S. покупайте правильный датчик!

Как проверить и заменить датчик

Датчик скорости Лада, устанавливаемый на все автомобили АвтоВАЗа, работает по эффекту Холла, т.е. один полный оборот равен 6 импульсам. Он имеет 3 контакта: заземление, напряжение, импульсный сигнал. Прозваниваем контакты на наличие заземления и напряжения (12 В). Если напряжение отсутствует или меньше 12 В, значит, либо неисправна цепь питания, либо разряжен аккумулятор, либо сломан ЭБУ. Напряжение «вывод-масса» должно быть в пределах 0,5-10 В. Самый простой способ проверить работу прибора — поменять его на точно исправный.

Для снятия ДС вам потребуются: плоская отвертка, ключ на 10 (в идеале — головка с трещоткой). В автомобиле Лада Гранта датчик, отвечающий за скорость, расположен крайне неудобно, поэтому его замена достаточно сложная. Для улучшения доступа сначала отсоедините толстый патрубок, идущий к дросселю от воздушного фильтра. Затем:

1. Отсоедините штекер питания от ДС. Отогните пластмассовый фиксатор и сразу же потяните за колодку вверх для извлечения.
2. Открутите ключом болт крепления ДС.
3. Подденьте корпус ДС, потому что он туго сидит, и извлеките его.

Исправный датчик скорости устанавливаем в обратном порядке и проводим диагностику.

Некоторые после снятия ДС внимательно осмотреть его, просушить и пройтись герметиком по его периметру. После этого снова установить датчик на место. Но лучше, конечно, заменить его на новый.

К сведению автовладельцев машин, оснащенных ABS: на вашей Ладе ДС на коробке передач отключен, а скорость считывается с датчиков антиблокировочной тормозной системы.

Ремонт электрики

Покажем как заменить датчик скорости при ошибке Р0500 в автомобиле Лада Гранта. Перестал работать спидометр, всё указывает на неисправность датчика скорости, приведём диагностику при помощи штатного бортового компьютера, который точно укажет на неисправность. Для этого включаем зажигание, нажимаем на правую кнопку и смотрим полученные ошибки, в нашем случае это Р0500. В книжке смотрим расшифровку, она указывает на то, что нет сигнала от датчика скорости.

Для снятия датчика скорости, для удобства вначале демонтируем патрубок воздуховода. Датчик стоит на коробке, крепится на шпильке, гайкой на 6, под ключ на 10:

Сверху накинута колодка с проводами. Для снятия отжимается «язычок» и провода скидываются наверх. Затем откручиваем гайку и свободно руками выдёргиваем датчик

Установлен приоровский датчик, обратите внимание на его маркировку:

В продаже есть аналогичный от Калины, его маркировка отличается, на конце 04, у нас 02. При установке от Калины не подходит, так как число импульсов в 3 раза меньше.

Видео замена датчика скорости в Лада Гранта:

Резервное видео как заменить датчик скорости в Lada Granta:

За нормальную работу спидометра Лады Гранты отвечает датчик скорости, который находится в корпусе коробки переключения передач. Он расположен в довольно труднодоступном месте и заменить его достаточно не просто, если ничего не снимать. Но лучше всего предварительно отсоединить толстый патрубок, который идет от воздушного фильтра до дросселя. После этого мешать нам практически ничего не будет.

Для выполнения этого ремонта нужно минимум инструмента, но все же список необходимых я приведу ниже:

• отвертки — желательно как плоская, так и фигурная
• ключ на 10 — идеальный вариант будет головка с трещоткой, так как обычным ключом очень сложно подлезть

Первым делом отсоединяем штекер питания от датчика скорости. Он крепится с помощью пластмассового фиксатора, который необходимо немного отогнуть и потянуть колодку вверх для извлечения.

Теперь можно без особых усилий вынимать его из отверстия в КПП. Вот так он выглядит после изъятия:

Установку производим в порядке, обратном снятию. Как видите, все предельно просто, только по времени не так уж и быстро.

Признаки поломки спидометра

Основные признаки неработающего спидометра такие:

• при движении автомобиля стрелка остаётся на месте;
• во время движения стрелка дёргается или застывает на месте;
• спидометр работает, пока двигатель не прогрет до рабочей температуры, а позже стрелка замирает и не двигается.

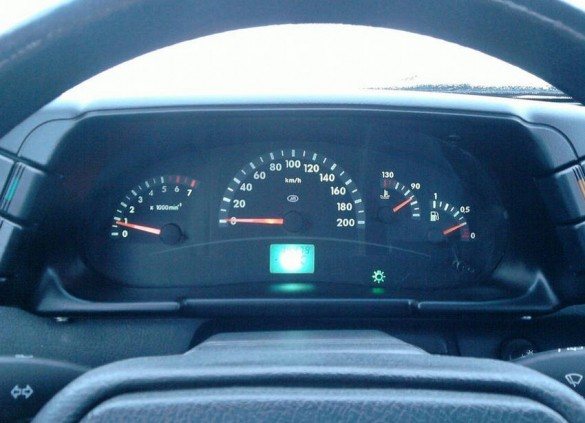

Спидометр занимает центральную часть приборного щитка. Стрелка прибора показывает скорость движения автомобиля

При появлении описанных признаков следует проверить работу спидометра, найти причину и устранить её. Диагностика и ремонт приборов на ВАЗ 2110 с инжектором и карбюратором проводится по-разному.

Товары

Данная модификация автомобиля имеет уникальную спецификацию деталей, которые отличаются от других модификаций, моделей и поколений Lada GRANTA (2190)

В данном каталоге собраны и показаны только детали, которые подходят ко всем выпущенным экземплярам данного автомобиля.

В продаже новые оригинальные запчасти датчики скорости (датчики спидометра) на Lada GRANTA (2190). Качественные аналоги, заменители, подбор на легковые и грузовые автомобили, аксессуары, тюнинг, дополнительное оборудование.

Обратите внимание: эта страница детали датчики скорости (датчики спидометра) на Lada GRANTA (2190) 1.6. Купить датчики скорости (датчики спидометра) на Lada GRANTA (2190) 1.6 оптом и в розницу юридическим и частным лицам с доставкой по всей России

Более подробно ознакомиться с условиями доставки можно на странице доставки

Купить датчики скорости (датчики спидометра) на Lada GRANTA (2190) 1.6 оптом и в розницу юридическим и частным лицам с доставкой по всей России. Более подробно ознакомиться с условиями доставки можно на странице доставки.

Для просмотра предложения всех запчастей на датчики скорости (датчики спидометра) на Lada GRANTA (2190) 1.6 вы можете перейти в каталог данного автомобиля.

Найдите все запчасти именно на ваше авто с поиском по VIN или Frame. Мы ежедневно обновляем информацию в базе запчастей для VIN и Frame номеров, чтобы вы могли со 100% точностью быть уверены в правильности подбора запчастей.

Найти VIN и Frame код вашего автомобиля можно в свидетельстве о регистрации транспортного средства или в ПТС.

Со знанием об идентификационном номере автомобиля вы сможете подобрать датчики скорости (датчики спидометра) на Lada GRANTA (2190) 1.6 в оригинальной спецификации именно вашего автомобиля. Найти запчасти по VIN или Frame

Купить датчики скорости (датчики спидометра) на Lada GRANTA (2190) 1.6

http://o-ladagranta.ru/datchik-skorosti-granta-8-klapannaja-cena/http://remont-avtovaz.ru/obzor-datchikov-na-lade-grante-liftbek/http://l2rv.ru/info/kakoj-datchik-skorosti-stoit-na-grante/http://la-granta.ru/gde-naxoditsya-datchik-skorosti-na-lade-granta-i-kak-ego-zamenit.htmlhttp://auto3n.ru/parts-catalog/lada/granta-2190/16_67475/datchiki-skorosti-datchiki-spidometra_g618

Замена датчика скорости Lada Kalina 8 клапанов: где находится, как проверить и заменить

Любой современный автомобиль оборудуется множеством датчиков, позволяющих обеспечить комфортное и удобное использование машины. Датчики определяют различные параметры работы авто, к примеру, температуру двигателя, объем оставшегося топлива в баке и т.д. В этой статье мы разберем, что представляет собой датчик скорости Калина, где он находится, какие неисправности для него характерны и как поменять устройство.

Некоторые автолюбители путают датчик спидометра с датчиком задней скорости, но это неверно. Где стоит датчик скорости на Лада Калина 8 или 16 клапанов, какова распиновка разъема, как проверить устройство? Для начала рассмотрим основные теоретические моменты.

Место расположения, назначение и устройство

Скоростной контроллер в автомобиле Лада Калина представляет собой устройство, выполненное в пластмассовом корпусе в виде цилиндра. Внутри корпуса расположенный чувствительный компонент, определяющий скорость передвижения. Как можно понять, основное назначение устройства заключается в точном определении скоростного режима.

Что касается того, где находится датчик, то он располагается на коробке передач автомобиля, сверху. Чтобы получить к нему доступ, необходимо открыть капот — в моторном отсеке воздушный шланг соединяется дроссель с воздушным фильтром. Если вы демонтируете этот патрубок, то прямо под ним, на верхней части трансмиссии, сможете увидеть контроллер.

Возможные неисправности: признаки и причины

Поломку контроллера можно определить по следующим симптомам:

1. На спидометре, расположенном в приборной панели, демонстрируются неверные показания. Стрелка указателя может передвигаться хаотично, то резко подпрыгивая, то так же быстро опускаясь. В некоторых случаях спидометр может вовсе не работать, то есть стрелка не поднимается.
2. Увеличился расход потребляемого горючего.
3. Если автомобиль оборудован электроусилителем, то он может отказаться работать. Дело в том, что по принципу работы ЭУР должен автоматически отключаться при превышении скорости движения 60 км/ч. Если же датчик не работает, то блок управления электроусилителем не сможет рассчитать скорость, соответственно, ЭУР просто перестанет работать.
4. На приборной панели появился индикатор Чек Энджин, свидетельствующий о необходимости диагностики двигателя.
5. Еще один признак — одометр (счетчик) пробега — не показывает пройденный километраж.
6. Косвенный признак неисправности также может коснуться и датчика уровня горючего. Стрелка датчика может колебаться, что не позволит точно выявить объем оставшегося горючего в баке.
7. Также о неисправности датчика может свидетельствовать снижение мощности силового агрегата. Двигатель может потерять приемистость.
8. Иногда силовой агрегат может глохнуть при движении на холостых оборотах (нейтральной передачи).

Эти симптомы также могут свидетельствовать и о других неисправностях. Предлагаем также ознакомиться с основными причинами поломки.

1. Отсутствует контакт устройства с электросетью автомобиля. Контакт может быть нарушен в самом разъеме девайса, нужно проверить качество подключения штекера и при необходимости зачистить контакты от окисления. Иногда контакты оказываются поврежденными, тогда их надо менять.
2. Причина может заключаться в нарушении целостности электрической цепи. Поврежденные провода более подвержены окислению и воздействию коррозии, поэтому при пробое изоляции их желательно сразу менять, поскольку это в любом случае придется сделать в будущем.
3. При регулярной работе в жестких условиях на чувствительных компонентах устройства может собираться грязь. Это будет способствовать ухудшению передачи сигнала на спидометр и блок управления. Проблему позволит решить очистка устройства.
4. Вышел из строя сам датчик, речь идет именно о его чувствительном элементе. Выхода, кроме как замена устройства, нет (видео обнародовано каналом VooDoo).

Диагностика

Проверка контроллера может быть произведена несколькими способами, рекомендуем ознакомиться с каждым из них более подробно. Для первых двух методов понадобится вольтметр.

Датчик положения распределительного вала (датчик фаз)

Данный элемент ответственен за формирование сигнала, отталкиваясь от которого, ЭБУ способно определять угловое положение распредвала в любой период времени. На восьмиклапанных моторах АвтоВАЗа эти приборы размещаются у головки блока цилиндров слева, на шестнадцатиклапанных – спереди и справа мотора.

При их поломке система переходит на функционирование в резервном режиме, что сказывается на устойчивости работы двигателя. Ремонт этого датчика невозможен, любая поломка потребует замены датчика новым.

К наиболее распространенным признакам поломки ДПРВ относят:

• неустойчивое функционирование мотора;
• проблемы с запуском мотора;
• двигатель часто глохнет при сбросе педали газа;
• превышение норм расхода топлива.

При диагностике прибора выявляются следующие ошибки:

• Р0340 – элемент неисправен;
• Р0342 – низкий уровень подачи сигнала;
• Р0343 – уровень подаваемого элементом сигнала слишком высок.

Датчики абсолютного давления и температуры воздуха

Эти датчики объединяются в один корпус и устанавливаются на ресиверах модуля впуска, ими оснащаются наиболее современные моторы АвтоВАЗа.

ДАД отличается напряжением выходного сигнала в пределах 0,15..4,6 В, это напряжение зависимо от уровня давления внутри трубы впуска. Отправляемая им информация помогает ЭБУ рассчитать получаемое трубой впуска в течение одного цикла количество воздуха.

Поломка цепи прибора приводит к занесению в память системы кода ошибки, а затем включается сигнализатор. После этого система управления ведет расчеты получаемого воздуха на основании частоты вращения коленвала, а также отталкиваясь от угла открытия дроссельной заслонки.

Чувствительной составной частью ДТВ является термистор впускной трубы. Напряжение выходного сигнала подключаемого к ЭБУ прибора составит примерно 0,3..4,9 В, оно зависит от температуры воздуха, проходящего сквозь указанный элемент. При обнаружении поломки ДТВ система управления производит действия, аналогичные ее действиям при поломке ДАД, заменяя показания описываемого прибора фиксированными температурными значениями.
