Замена датчика скорости лада калина

Инструкция по снятию и замене

Чтобы произвести замену устройства, вам потребуются:

• две отвертки — с крестовым и плоским наконечником;
• гаечный ключ либо ключ-головка на 10;
• тряпка.

Также понадобится и новый датчик — на Калинах могут использовать разные контроллеры, поэтому перед покупкой точно узнайте, какой вам нужен.

Итак, как заменить датчик самостоятельно:

1. Для начала необходимо отключить питание от устройства и поставить автомобиль на стояночный тормоз, подняв рычаг в салоне.
2. Откройте капот. На данном этапе вам надо получить доступ к датчику, для этого, как мы уже сообщили, придется снимать воздуховод, идущий к воздушному фильтру. Как вариант, его можно попытаться сдвинуть в сторону. Для демонтажа отверткой с плоским лезвием открутите хомуты.
3. Увидев контроллер в месте монтажа, надо будет отключить разъем с проводкой, подключенный к нему.
4. Теперь возьмите гаечный ключ или головку и выкрутите гайку, с помощью которой фиксируется датчик в месте монтажа. Сама гайка расположена в неудобном месте, поэтому для ее откручивания может потребоваться время. Может быть такое, что гайка прикипела к установочному месту, хотя такое бывает редко. Для ее выкручивания обработайте место посадки жидкостью WD-40.
5. Затем возьмите отвертку с плоским наконечником и отсоедините девайс от коробки передач, после чего демонтируйте его. Используя тряпку, произведите очистку места установки, это можно сделать и перед снятием датчика. Тщательно очистите поверхность, чтобы не допустить попадания грязи в саму коробку.
6. Теперь можно приступить к установке нового контроллера. Установите девайс и подключите к нему разъем с проводом. Не забудьте установить обратно воздушный патрубок.

Основные причины, по которым не работает спидометр Ваз 2114

Давайте теперь разберем основные причины по которым не работает спидометр на Ваз 2114 и посмотрим решение этих проблем.

Датчик спидометра Ваз 2114 – вышел из строя

Датчик спидометра Ваз 2114

В отличие от более старых моделей АвтоВАЗа, спидометр ВАЗ 2114 является не механическим, а электронным, чьи показания зависят от датчика, который установлен на коробке передач автомобиля. Именно этот электронный прибор чаще всего выходит из строя, причиной чему могут быть различные факторы:

• отсутствие контакта на разъемной колодке (например, из-за попавшей туда воды);
• обрыв питающего датчик провода;
• отсутствие тока в питающем контакте.

Так как ВАЗ 2114 оснащен бортовым компьютером, первым делом можно попытаться обнаружить поломку с его помощью: включив процесс самодиагностики, нужно подождать, пока она не закончится. Если результатом проверки стала отображенная ошибка Р0500, значит, бортовой компьютер не получает соответствующий сигнал от датчика скорости.

Как проверить датчик спидометра Ваз 2114

Датчик скорости Ваз 2114

Чтобы проверить состояние датчика спидометра, необходимо произвести такие действия:

1. Откройте крышку капота ВАЗ-2114.
2. Избавьтесь от адсорбера, так работать будет комфортнее.
3. Определите, где в области ШРУСа расположен провод, подходящий к датчику.
4. Найдите приспособление, находящееся под узлом дросселя.

Наконец, вы добрались до самого датчика. Осмотрите, как он выглядит, займитесь проверкой работоспособности прибора. В чем она заключается?

Посмотрите на шток, он изготовлен из пластика, этот материал часто ломается и портится. Поломки сопровождают и пластиковый шток

Обратите внимание на приводную шестерню из пластмассы – в идеале все зубья должны быть на месте. Если они срезаны, значит работа датчика оставляет желать лучшего

Если шток и шестеренки сделаны из металла, спидометр вряд ли сломается скоро. Меняя механизм, учитывайте такие особенности: ВАЗ-2114 может быть укомплектован агрегатами с разным объемом.

Датчик скорости Ваз 2114 – неисправен

Шестеренки имеют неодинаковый цвет. Числовые значения привода спидометра изменяются в соответствии с разными передаточными показателями основной комбинации пар. Значит, оттенок шестерен должен соответствовать и оставаться одинаковым.

Когда проверка устройства закончена, не будет лишним осуществить прозвон контактов, находящихся в колодке – так удается зафиксировать место обрыва в электроцепи, затем зафиксируйте напряжение всех контактов. Чтобы тестирование завершилось результативно, вооружитесь мультиметром, имеющимся в продаже в автомагазинах, чтобы провести диагностику, установите режим работы «вольметр». Далее определите состояние контроллера, если не знаете, как, лучше обратиться к специалисту.

Износ или обрыв тросика спидометра Ваз 2114

Трос спидометра Ваз 2114 — отвечает за передачу скорости от коробки к панели приборов спидометра автомобиля. Одним концом этот трос соединяется с редуктором привода который располагается на коробке передач, а другим концом он подсоединён к самому механизму спидометра который в свою очередь находится на панели приборов.

Находится трос спидометра Ваз 2114 рядом с нижней частью картера коробки передач и крепится к редуктору, для наглядности чтобы у вас было хоть малейшее представление о том где находится тросик, просмотрите фото ниже на котором стрелкой указан тросик:

Инструкция по замене датчика скорости 1118-3843010 Лада Калина

Итак, открываем капот и видим резиновый гофрированный патрубок идущий от воздушного фильтра к дросселю. Для удобства замены датчика, нам придется снять этот патрубок.

После того, как сняли патрубок видим на корпусе КПП датчик к которому подходит колодка с проводом.

Аккуратно снимаем ее с датчика и откручиваем с помощью головки на «10» болт крепления датчика. Для удобства можно воспользоваться либо маленькой трещоткой, либо удлинителем.

Проверяем колодку датчика, при необходимо почистим ее, берем новый датчик устанавливаем его на место и производим сборку в обратной последовательности.

На этом процесс замены завершен, никаких других действий не требуется.

Неисправность в комбинация приборов

Нередко спидометр перестает работать по причине неисправности самой панели приборов. Самый простой способ проверить это — подключить на время заведомо рабочую панель. Также стоит проверить надежность контактов на тыльной стороне приборной панели. Также можно проверить показания скорости автомобиля на бортовом компьютере.

Если выполнялся тюнинг приборной панели (разбирали), то возможно в ходе работ повредился моторчик стрелки, либо стрелка скорости посажена слишком глубоко (стрелка задевает о накладку панели).

Сталкивались ли вы с проблемами спидометра? Каким способом вам удалось ее решить? Напомним, решение других неисправностей можно найти в категории ремонт и эксплуатация Лада Гранта, Лада Калина или Лада Приора.

В каждом автомобиле должен быть установлен датчик скорости, Калина не является исключением. Этот датчик указывает на быстроту передвижения автомобиля. В некоторых ситуациях он может выйти из строя. Связано это непосредственно с самим элементом или с рядом прилегающими приборами.

Проверка электроцепи

Не всегда сбои в работе системы охлаждающего контура связаны с неисправными датчиками, в 70 % случаев проблема в нарушении целостности проводов. На Калине часто страдает колодка, тонкий пластик на входе в колодку перегнивает и трескается. После отключения колодок от датчиков, перед демонтажем последних всегда проверяется пропускная способность цепей.

1. Отключается зажигание, с датчика снимается колодка.
2. Щуп тестера (мультиметра) присоединяется на выход «В» колодки, второй щуп тестера располагается на массу.
3. Включается зажигание.
4. На мониторе должно отобразиться напряжение в диапазоне 4.8–5.2 В. это показатели целостной цепи.
5. Аналогично проверяется работоспособность цепи по сопротивлению. Щуп тестера присоединяется к выводу «А» на колодке, второй —  к массе авто. Рабочая цепь покажет сопротивление меньше 1 Ом.

Если напряжение не соответствует рабочему, то цепь проверяется на обрыв. Щуп тестера соединяется с выводом «В» на колодке и выводом «39» на контроллере, если напряжение в норме, значит неисправность в контрольном блоке.

Контур охлаждения двигателя Лада Калина оснащается двумя датчиками температуры, от правильной работы которых зависит производительность мотора и его срок эксплуатации. Провести диагностику и замену контролирующих элементов можно самостоятельно, понадобится около часа времени и немного сноровки.

Неисправности на ВАЗ

Перестал работать спидометр на ВАЗ.

В большинстве отечественных автоспидометры и одометры являются механическими. Так, при выходе из строя механического одометра основной причиной (почти всегда) является обрыв троса.

Данную проблему можно легко диагностировать по характерному шуму в передней части приборной панели.

После обрыва стальные проволочки начинают задевать внутреннюю часть оболочки и «звенеть». Основная причина обрыва – большой радиус кривизны при монтаже троса.

Неисправность механического спидометра может проявляться по-разному. К примеру, стрелка на приборе часто лежит «мертвым грузом» или, наоборот, показывает заведомо ложную информацию.

В такой ситуации нужно убедиться в работоспособности датчика скорости и наличия на нем напряжения. Также осмотрите клеммы на факт попадания влаги.

Если напряжение на датчике есть, то проблему нужно искать в самом устройстве. В такой ситуации его проще всего заменить.

Бывает, что неисправность датчика связана с какими-то механическими повреждениями. В этом случае можно попробовать разобрать привод и устранить проблему своими силами.

В случае, когда напряжение на датчике отсутствует, необходимо проверить все электрические соединения на пути к устройству — провода, колодки, клеммы. Вполне вероятно, что имеет место обрыв или окисление контактов.

В новых автомобилях установлены электронные спидометры и одометры, к которым поступают данные от датчика скорости на КПП.

Следовательно, поломки может быть две – либо в самом одометре (в этом случае необходимо менять приборную панель полностью).

Либо в датчике (о нем мы говорили выше).

Неисправности тахометра ВАЗ.

В тахометре ВАЗ причины неисправности могут отличаться, в зависимости от видов двигателя.

На карбюраторном авто от тахометра идет три провода.

Один провод соединяется с клеммой «К» катушки зажигания, а по двум другим подается питание (соответственно, «плюс» и «минус»).

Чтобы выяснить причину поломки, необходимо отсоединить клеммы, идущие к тахометру и подключить последний напрямую к АКБ (клемма «К» остается на месте).

Теперь можно пробовать заводить мотор. Если тахометр не «ожил», тогда проблема в самом приборе или зажигании. Если же указатель числа оборотов двигателя работает нормально, тогда неисправность нужно искать в проводке.

На авто с инжектором к тахометру подключено четыре провода.

Из них первый идет к ЭБУ, второй – к датчику положения коленвала, а третий и четвертый – питание.

В этом случае выявить неисправность можно лишь путем компьютерной диагностики. Без данной работы все, что доступно – осмотр колодки и попытка заменить датчик коленчатого вала.

Если вы меняли высоковольтные провода на силиконовые, то это также может привести к дерганью стрелки.

Особенности замены датчика скорости на Калине

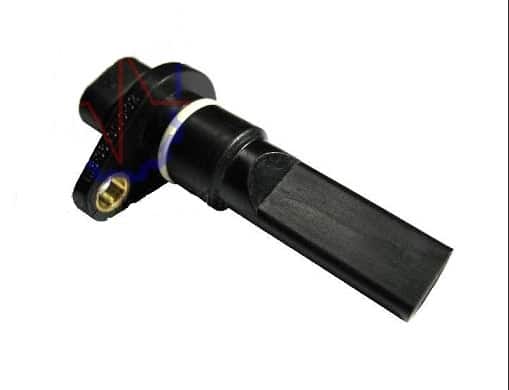

Датчик скорости Лада Калина состоит из пластикового корпуса, имеющего форму цилиндра, и электронного чувствительного элемента.

Место, где он расположен в моторном отсеке, найти не сложно. Для этого нужно поднять капот, чтобы был доступ в подкапотное пространство. Дроссель с фильтром соединяет воздушный патрубок. Открутив хомуты, нужно демонтировать воздушный патрубок. Сверху коробки передач находится ДС.

Основной задачей данного элемента является передача импульсивных сигналов на контроллер, что позволяет фиксировать скорость, с которой движется автомобиль. Естественно, без датчика невозможно обойтись.

ПОДРОБНОСТИ: Замена передних ламп Мазда СХ-5

Что делать если произошла неисправность? Как провести замену детали? Первым делом необходимо извлечь неисправный элемент. Для этого потребуется ключ на 6 и крестовая отвертка. Необходимо открутить саморезы и извлечь прибор.

Различают несколько разновидностей датчиков, каждый из них обозначен своим уникальным номером

Поэтому при необходимости замены важно подобрать аналогичный элемент. В противном случае прибор не будет работать

Для начала определитесь, где находится датчик скорости на Калине. Здесь все просто. Поднимайте капот машины и выкручивайте хомуты, которые удерживают воздушный патрубок, идущий от фильтрующего элемента к дросселю. На верхней части КПП авто можно обнаружить самого «виновника» — датчик скорости.

1. Подготовьте минимальный набор ключей для работы. Здесь вам понадобится сам датчик скорости под замену (маркировка устройства — 1118), ключ с наиболее популярной головкой на «десять», а также два типа отвертки (под «крест» и плоскую).

2. Ставьте авто на ручной тормоз (убедитесь, что авто никуда не укатится) и открывайте капот.

3. Демонтируйте воздуховод воздушного фильтра.

4. В большинстве случаев воздуховод лучше снять. Но если этого делать не хочется, то достаточно отвести устройство в сторону.

5. Отбрасывайте колодку с проводкой от проблемного узла.

6. С помощью подготовленной головки на «десять» выкручивайте фиксирующую гайку на датчике. Как показывает практика, данный этап вызывает наибольшие сложности у автолюбителей.

7. Изымайте со старого места датчик скорости, протрите место для посадки сухой тряпкой и устанавливайте новое устройство.

Последующие действия не вызывают проблем — возвращайте в обратной последовательности все детали, которые были демонтированы до этого.

ПОДРОБНОСТИ: Замена масла Хонда СРВ 2. Фото, инструкция как поменять масло в двигателе Honda CR-V

Несмотря на простоту, датчик скорости выполняет ряд важных функций. Его неисправность может привести не только к дискомфорту во время вождения, но и дополнительным расходам на топлива.

Так что по возможности с ремонтом лучше не затягивать и при появлении свободного времени сразу же делать замену. Тем более что датчик имеет небольшую стоимость (от 350 до 500 рублей), поэтому большой нагрузки на карман не будет.

Кроме этого, можно сэкономить и на посещении автосервиса, ведь замена датчика своими руками — элементарно. Удачи на дорогах и конечно же без поломок.

Где находится датчик и как произвести замену

Перед тем как приступать к замене, необходимо найти прибор. Где находится датчик? Поиски не займут много времени: достаточно просто открыть капот и открутить хомуты воздушного патрубка. Затем снять его и опустить взор вниз к двигателю: датчик скорости расположен на верхней части коробки передач.

Основной задачей данного элемента является передача импульсивных сигналов на контроллер, что позволяет фиксировать скорость, с которой движется автомобиль. Естественно, без датчика невозможно обойтись.

Что делать если произошла неисправность? Как провести замену детали? Первым делом необходимо извлечь неисправный элемент. Для этого потребуется ключ на 6 и крестовая отвертка. Необходимо открутить саморезы и извлечь прибор.

Различают несколько разновидностей датчиков, каждый из них обозначен своим уникальным номером

Поэтому при необходимости замены важно подобрать аналогичный элемент. В противном случае прибор не будет работать

Предназначение датчика

Современный автомобиль представляет собой сложнейшую конструкцию, в которой каждая рабочая операция строго контролируется специальными устройствами. То же относится и к измерению скорости. Если прежде скорость автомобиля измерялась механическим способом, то теперь эту функцию на более высоком уровне выполняет датчик скорости.

Датчик скорости — сложное электронное устройство, установленное на приводе спидометра коробки передач. Его задачей является передача импульса движения на контроллер и фиксирование малейших изменений движения автомобиля. Найти датчик не сложно, нужно всего лишь снять адсорбер. Здесь можно увидеть провод, который идет к трансмиссии, он и соединяет коробку передач с датчиком.

Как показывает практика, у датчика скорости есть еще и другая, второстепенная рабочая функция — это экономия топлива. Конечно, в незначительных объемах. Экономия топлива происходит в том случае, когда автомобиль Лада Калина движется на скорости чуть выше 20 км/ч по накату, тогда не осуществляется подача горючего, следовательно, топливо не расходуется.

https://youtube.com/watch?v=3fqJmtiN_eQ

Проверка датчика скорости

Рассмотрим самые основные способы проверки.

Первый способ

Проверить датчик скорости достаточно просто, необходимо лишь иметь под рукой мультиметр.

Слева направо:1. Плюс 2. Импульс 3. Минус

Далее берём заранее снятый датчик, очищаем его от грязи подсоединяем к центральному контакту плюсовой провод, а минус ставим на корпус автомобиля. Затем воздействуем на датчик путем небольшой вибрации, при этом значения в мультиметре должны колебаться от 0,5 до 10 В.

Грязь внутри датчика скорости

Второй способ

Датчик находится в корпусе КПП, переднее колесо вывешено. Таким же образом подсоединяем мультиметр и вращаем колесо. Если изменения на приборе есть, то датчик исправен.

Третий способ

Работает также безотказно и будет очень полезен тем, у кого нет мультиметра. Вывешиваем переднее колесо, берем лампочку на 12 В в патроне, плюс подсоединяем к АКБ, а минус на сигнальный контакт датчика. Если лампа загорается, то датчик рабочий.

За измерение скорости автомобиля отвечает датчик скорости. Именно он передает информацию на ЭБУ и благодарю этому датчику мы видим скорость нашего авто. Если вы вдруг заметили, что скорость на спидометре ниже, чем скорость вашего авто, возможно датчик вышел из строя и требуется его замена. Замену датчика скорости на Калинеможно произвести самостоятельно, без помощи специалистов, а как это сделать мы опишем ниже.

Проверка датчика скорости

Вначале нужно выяснить, есть ли заземление и напряжение 12 В в контактах. Эти контакты прозваниваются, а контакт с импульсными сигналами тестируется при кручении.

Напряжение между выводом и массой должно быть в диапазоне от 0,5 В до 10 В.

Способ 1 (проверка вольтметром)

1. Демонтируем датчик скорости.
2. Используем вольтметр. Выясняем, какая клемма за что отвечает. Подсоединяем входящий контакт вольтметра к клемме, выводящей импульсные сигналы. Второй контакт вольтметра заземляем на двигатель или корпус машины.
3. Вращая датчик скорости, определяем есть ли сигналы в рабочем цикле и замеряем выходное напряжение датчика. Дабы это сделать, можно надеть кусок трубочки на ось датчика (крутить со скоростью 3-5 км/ч.) Чем быстрее вы вращаете датчик, тем выше должно быть напряжение и частота в вольтметре.

Способ 2 (не снимая с автомобиля)

1. Устанавливаем машину на домкрат так, чтобы одно колесо не касалось поверхности земли.
2. Соединяем контакты датчика с вольтметром.
3. Вращаем колесо и диагностируем, появляется ли напряжение — если есть напряжение и частота в Гц, то датчик скорости работает.

Способ 3 (проверка контролькой или лампочкой)

1. Отсоединяем от датчика импульсный провод.
2. С помощью контрольки ищем «+» и «–» (предварительно включив зажигание).
3. Одно колесо вывешиваем как в предыдущем способе.
4. Соединяем контролькой в провод «Сигнал» и руками вращаем колесо. Если на контрольке горит «-«, то датчик скорости рабочий.

Если контрольки под рукой нет, то можно использовать провод с лампочкой. Проверка проводится так: подключаем одну строну провода к плюсу аккумулятора. Другой к разъему сигнал. При вращении, если датчик работает, то лампочка будет моргать.

Схема подключения

Проверка ДС тестером

Принцип работы датчика скорости

Устройство датчика скорости большинства современных автомобилей основано на эффекте Холла. В процессе его работы он передается на ЭБУ автомобиля частотно-импульсные сигналы через короткие промежутки времени. В частности, за один километр пути датчик передает около 6000 сигналов. При этом частота передачи импульсов прямо пропорциональна скорости движения. Электронный блок управления на основании частоты поступления сигналов автоматически вычисляет скорость передвижения машины. Для этого в нем заложена программа.

Эффект Холла — физическое явление, заключающееся в возникновения электрического напряжения во время размещения проводника с постоянным током в магнитном поле.

Непосредственно датчик скорости расположен рядом с коробкой передач, в частности, в механизме привода спидометра. Точное нахождение отличается у разных марок автомобилей.

Проверка датчика скорости

Вначале нужно выяснить, есть ли заземление и напряжение 12 В в контактах. Эти контакты прозваниваются, а контакт с импульсными сигналами тестируется при кручении.

Напряжение между выводом и массой должно быть в диапазоне от 0,5 В до 10 В.

Способ 1 (проверка вольтметром)

1. Демонтируем датчик скорости.
2. Используем вольтметр. Выясняем, какая клемма за что отвечает. Подсоединяем входящий контакт вольтметра к клемме, выводящей импульсные сигналы. Второй контакт вольтметра заземляем на двигатель или корпус машины.
3. Вращая датчик скорости, определяем есть ли сигналы в рабочем цикле и замеряем выходное напряжение датчика. Дабы это сделать, можно надеть кусок трубочки на ось датчика (крутить со скоростью 3-5 км/ч.) Чем быстрее вы вращаете датчик, тем выше должно быть напряжение и частота в вольтметре.

Способ 2 (не снимая с автомобиля)

1. Устанавливаем машину на домкрат так, чтобы одно колесо не касалось поверхности земли.
2. Соединяем контакты датчика с вольтметром.
3. Вращаем колесо и диагностируем, появляется ли напряжение — если есть напряжение и частота в Гц, то датчик скорости работает.

Способ 3 (проверка контролькой или лампочкой)

1. Отсоединяем от датчика импульсный провод.
2. С помощью контрольки ищем «+» и «–» (предварительно включив зажигание).
3. Одно колесо вывешиваем как в предыдущем способе.
4. Соединяем контролькой в провод «Сигнал» и руками вращаем колесо. Если на контрольке горит «-«, то датчик скорости рабочий.

Если контрольки под рукой нет, то можно использовать провод с лампочкой. Проверка проводится так: подключаем одну строну провода к плюсу аккумулятора. Другой к разъему сигнал. При вращении, если датчик работает, то лампочка будет моргать.

Схема подключения

Проверка ДС тестером

Принцип работы датчика скорости

Устройство датчика скорости большинства современных автомобилей основано на эффекте Холла. В процессе его работы он передается на ЭБУ автомобиля частотно-импульсные сигналы через короткие промежутки времени. В частности, за один километр пути датчик передает около 6000 сигналов. При этом частота передачи импульсов прямо пропорциональна скорости движения. Электронный блок управления на основании частоты поступления сигналов автоматически вычисляет скорость передвижения машины. Для этого в нем заложена программа.

Эффект Холла — физическое явление, заключающееся в возникновения электрического напряжения во время размещения проводника с постоянным током в магнитном поле.

Непосредственно датчик скорости расположен рядом с коробкой передач, в частности, в механизме привода спидометра. Точное нахождение отличается у разных марок автомобилей.

Не работает спидометр, замена датчика скорости в Лада Калина, фото и видео инструкция

На ремонте у нас находится автомобиль Лада Калина, у которого перестал работать спидометр. Попробуем исправить эту проблему своими руками.

В первую очередь необходимо провести небольшую диагностику, которую может сделать каждый, для этого зажимаем кнопку и включаем зажигание:

Включается режим самодиагностики панели приборов, мы видим что стрелка рабочая, значит необходимо проверить датчик скорости и его проводку. Для этого мы снимаем патрубок впускного коллектора:

Дотягиваем до картера коробки передач, там располагается датчик и сдёрнуть с него разъём:

Проверяем питание на датчик. Для проверки сигнала был использован цифровой осциллограф

Что самое любопытное, старый датчик у нас оказался рабочим, у него была проблема в разъёме, а вот новый был с браком и не работал! Поэтому очень важно проверить такие детали перед установкой, иначе пришлось бы потратить много времени и сил прежде чем удалось бы выяснить реальную причину неработающего спидометра

Видео замена датчика скорости, не работает спидометр в Лада Калина:

Резервное видео как заменить датчик скорости, почему не работает спидометр в Ладе Калине:

Прочитано раз: 342; За сегодня: 1

remontautohelp.ru

Причины и их устранение

Почему не работает спидометр? Причины могут быть следующие:

1. Разрыв троса
2. Неисправность самого датчика

Перед тем как приступать к поиску неисправности, необходимо приготовить необходимый инструмент:

• Стандартный домашний набор инструментов
• Силикон (в качестве герметика)
• Пластиковая вилка.

Прежде чем начинать, подумайте о безопасности и проверьте, не поедет ли машина самопроизвольно.

После нужно отсоединить аккумулятор от авто (достаточно снять контакт с минусовой клеммы).

Чтобы починить датчик скорости, никак не обойтись без полного снятия торпеды. А чтобы снять торпеду, нужно демонтировать все существующие накладки, перемычки и снять рулевое колесо и функциональные переключатели возле него. Далее, когда торпеда свободна и ничего не мешает ее снять – сделайте это, предварительно открутив все крепежные болты.

Все контакты и провода от торпеды нужно отключить и обязательно пометить, чтобы не возникло вопросов при обратном подключении. Теперь можно отсоединить от торпеды поломанный датчик, для этого, возможно, вам придется еще открутить несколько крепежных болтов. Могут возникнуть некоторые проблемы в момент отсоединения но, как правило, необходимо немного подогреть в месте соединения и обе детали отделяться.

После этого пройдитесь придирчивым взглядом по тросу. На его поверхности не должно быть никаких явных механических повреждений. Если вы заметили какие-либо повреждения троса (вмятины, разрывы), то это вполне может быть причиной, почему не работает спидометр.

Если трос в нормальном (исправном) состоянии, то нужно проверить ось стрелки. Иногда происходит так, что ось прогибается, таким образом мешает свободному ее передвижению. Вот тут пригодиться подготовленная вилка из пластика.

Вилку положите под стрелку, и аккуратно приподнимите ее, она потянет за собой стрелку и та снимется с посадочного места. После осмотра примите решение: если она погнута – замените новой, если же она в нормальном состоянии – продолжайте поиски. Далее нужно проверить заднюю часть спидометра. Необходимо осмотреть каждую деталь, особенно внимательно осматривайте шестеренки, они могут быть со сломанными зубьями. Если неисправность в какой-либо детали – замените ее.

Проделав все вышеуказанные поисковые работы, вы обязательно поймете, почему не работает спидометр, так как именно они являются основными источниками неисправности. После того, как неисправность будет обнаружена и исправлена, нужно выполнить обратную установку всех деталей. Используйте новый герметик для приклеивания спидометра к торпеде.

Я надеюсь, что данная статья будет полезной для каждого водителя. И после ее изучения вы точно будете понимать почему не работает спидометр и без какого-либо затруднения сможете решить возникшую проблему. Удачи.

Как проверить ДС?

Исправность датчика скорости АКПП проверяется по работе шкалы отображения скорости (спидометра).

Порядок действий при диагностике:

• снять детектор;
• подсоединить его к вольтметру, который должен работать в режиме измерения переменного напряжения;
• вручную придать вращение датчику;
• проверить как вольтметр на это реагирует — в том случае, если прибор исправен, показания будут равны 0,5 В. Если стрелки тестера не ответили на вращение — это значит, что анализатор сломан и его необходимо заменить на новый.

Если вольтметр показал исправность датчика, необходимо проверить проводку или обратиться к специалистам для полноценной диагностике всех систем автомобиля.

Кроме описанных выше причин поломок детекторов, они также могут выходить из строя по причине несоблюдения правил эксплуатации. Это относится абсолютно к любому прибору или устройству. Во всех инструкциях указан минимальный срок службы.

Многие жалуются, что он не соответствует фактическому. Но стоит знать, что данные сроки применимы лишь к тем приборам, которые используются согласно правилам эксплуатации. Если не следовать им, длительность жизни устройства значительно сократится.

Схема работы датчика скорости АКПП

Для продления времени работы датчиков скорости автомата нужно придерживаться простейших правил — придерживаться скоростного режима, своевременно менять масло в АКПП. Для автомобилей с автоматической коробкой не рекомендуется буксировать другие транспортные средства.

При соблюдении таких простых правил водитель может быть уверен, что датчик прослужит весь свой срок без сбоев (а может и гораздо дольше).

Понимание того, за что отвечает датчик скорости АКПП, детектор ОЖ, системы вентиляции и многое другое, поможет вовремя разобраться в неисправностях автомобиля и своевременно их устранить, либо обратиться на станцию технического обслуживания за квалифицированной помощью.

Инструкция по замене датчика скорости 1118-3843010 Лада Калина

Итак, открываем капот и видим резиновый гофрированный патрубок идущий от воздушного фильтра к дросселю. Для удобства замены датчика, нам придется снять этот патрубок.

После того, как сняли патрубок видим на корпусе КПП датчик к которому подходит колодка с проводом.

Аккуратно снимаем ее с датчика и откручиваем с помощью головки на «10» болт крепления датчика. Для удобства можно воспользоваться либо маленькой трещоткой, либо удлинителем.

Проверяем колодку датчика, при необходимо почистим ее, берем новый датчик устанавливаем его на место и производим сборку в обратной последовательности.

На этом процесс замены завершен, никаких других действий не требуется.

Ремонт детали: симптомы неисправности и процедура замены

Менять датчик скорости движения требуется довольно-таки редко, что связано с высокой надёжностью данного устройства, которая достигается посредством его простоты. Несмотря на это, то, на что влияет датчик скорости, требует должного отношения к этому узлу, поэтому появление некоторых признаков требует проведения диагностики идентификатора. Зачастую в перечень симптомов неисправности датчика входит:

• некорректное отображение данных на спидометре или его полная дисфункция;
• самопроизвольное глушение или отказ работы двигателя на холостом ходу;
• некоторые проблемы в работе мотора при движении машины по инерции;
• увеличение расхода топлива;
• присутствие ошибки на приборной панели или бортовом компьютере о неправильной работе ДСА.

Однако даже отмеченные признаки – не явный показатель неисправности узла. При их появлении менять устройство сразу же не стоит, важна качественная проверка датчика скорости на правильность функционирования. Проверяется он не сложно, а именно посредством организации следующих операций:

1. Поддамкрачиваем колесо, к которому присоединяется привод спидометра;
2. Находим сам датчик и подключаем к его контактам мультиметр;
3. Вращаем колесо.

Напряжение на вольтметре есть – работа устройства в норме, отсутствует – требуется замена.

Замена датчика скорости проводится также очень просто. Порядок процедуры таков:

1. Диагностируем неисправность идентификатора описанным выше способом;
2. Снимаем старый датчик;
3. Меняем его на новый. Ремонт окончен.

Примечание! При работе с датчиком скорости немаловажно отключать зажигание, так как при наличии напряжения в цепи и подключении вольтметра может случиться замыкание узла, что точно выведет его из строя. Пожалуй, на этом по датчику скорости современных машин можно заканчивать

Надеемся, представленный выше материал был для вас полезен и дал ответы на интересующие вас вопросы. Удачи на дорогах!

Пожалуй, на этом по датчику скорости современных машин можно заканчивать. Надеемся, представленный выше материал был для вас полезен и дал ответы на интересующие вас вопросы. Удачи на дорогах!

Признаки неисправности датчика скорости

Если неисправен ДС, то появляются такие признаки:

• неправильные показания спидометра, стрелка перемещается хаотически, полный отказ спидометра;
• повышенный расход топлива;
• отказывается работать усилитель руля;
• горит надпись проверки силового агрегата;
• одометр авто не показывает пробег;
• стрелка, показывающая уровень топлива, колеблется, не давая возможности правильно определить уровень;
• мотор не тянет либо потерял приемистость;
• двигатель глохнет на холостом ходу.

Перечисленные признаки могут быть вызваны поломкой и других устройств (автор видео — Автоэлектрика ВЧ).

В начале статьи мы уже упомянули основные признаки неисправности датчика скорости. Но возможны и другие симптомы, к примеру:

• В процессе движения стрелка спидометра не подчиняется контролю и логике. Она начинает хаотично перемещается от 0 до 200 км/час;
• не работает электроусилитель руля;
• срабатывает световой индикатор проверки движка;
• одометр автомобиля перестает считать километраж;
• стрелка указателя топлива проявляет большую активность к колебаниям топлива;
• мотор перестает работать (глохнет) на холостых.

Попадание воды на разъем и окисление контактов. Чтобы избежать таких проблем, стоит смазывать верхнюю часть устройства герметиком;

Перед покупкой и установкой нового устройства, старый узел необходимо снять, прочистить и проверить его работу. Если узел действительно неисправен, тогда стоит его поменять.

Как определить, что датчик скорости не работает

Сразу стоит обратить внимание на такие признаки неисправности как:

• отсутствует стабильность холостого хода;
• неправильно функционирует или вообще не функционирует спидометр;
• увеличенный расход топлива;
• сниженная тяга двигателя.

Также бортовой компьютера может выдавать ошибку об отсутствии сигналов на ДСА. Естественно, если БК на машине установлен.

Датчик скорости

Расположение датчика скорости

Чаще всего неисправность вызывается разрывом цепи, поэтому, прежде всего, нужно продиагностировать ее целостность. В начале нужно отсоединить питание и осмотреть контакты на предмет окисления и грязи. Если она есть, то нужно зачистить контакты и нанести Литол.

Часто провода подвергаются разрыву около штекера, потому как именно там они изгибаются и изоляция может перетереться. Также нужно проверить сопротивление в цепи заземления, которое должно равняться 1 Ом. Если неполадка не была устранена, то стоит проверить датчик скорости на работоспособность. Теперь возникает вопрос: как проверить датчик скорости?

На автомобилях ВАЗ, да и на других тоже, зачастую установлен датчик, который работает согласно эффекту Холла (как правило, выдает 6 импульсов за один полный оборот). Но есть и датчики другого принципа: язычковые и индуктивные. Первым рассмотрим проверку наиболее популярного ДСА — основанного на эффекте Холла. Он датчик оснащен тремя контактами: заземление, напряжение и импульсный сигнал.

Подведем итоги

Итак, мы выяснили основные симптомы неисправности датчика, при появлении которых владельцу Лада Калина следует беспокоиться об устранении возникшей неприятной поломки. Узнали, где находится датчик и как проверить правильно его. Также познакомились с ситуациями, при которых вместо такой процедуры, как замена датчика скорости, владелец может обойтись несложными ремонтными и профилактическими действиями. Как видим, оба направления работы по устранению неисправности достаточно просты. Следуя нашим рекомендациям, смело устраняйте проявившую себя поломку.
